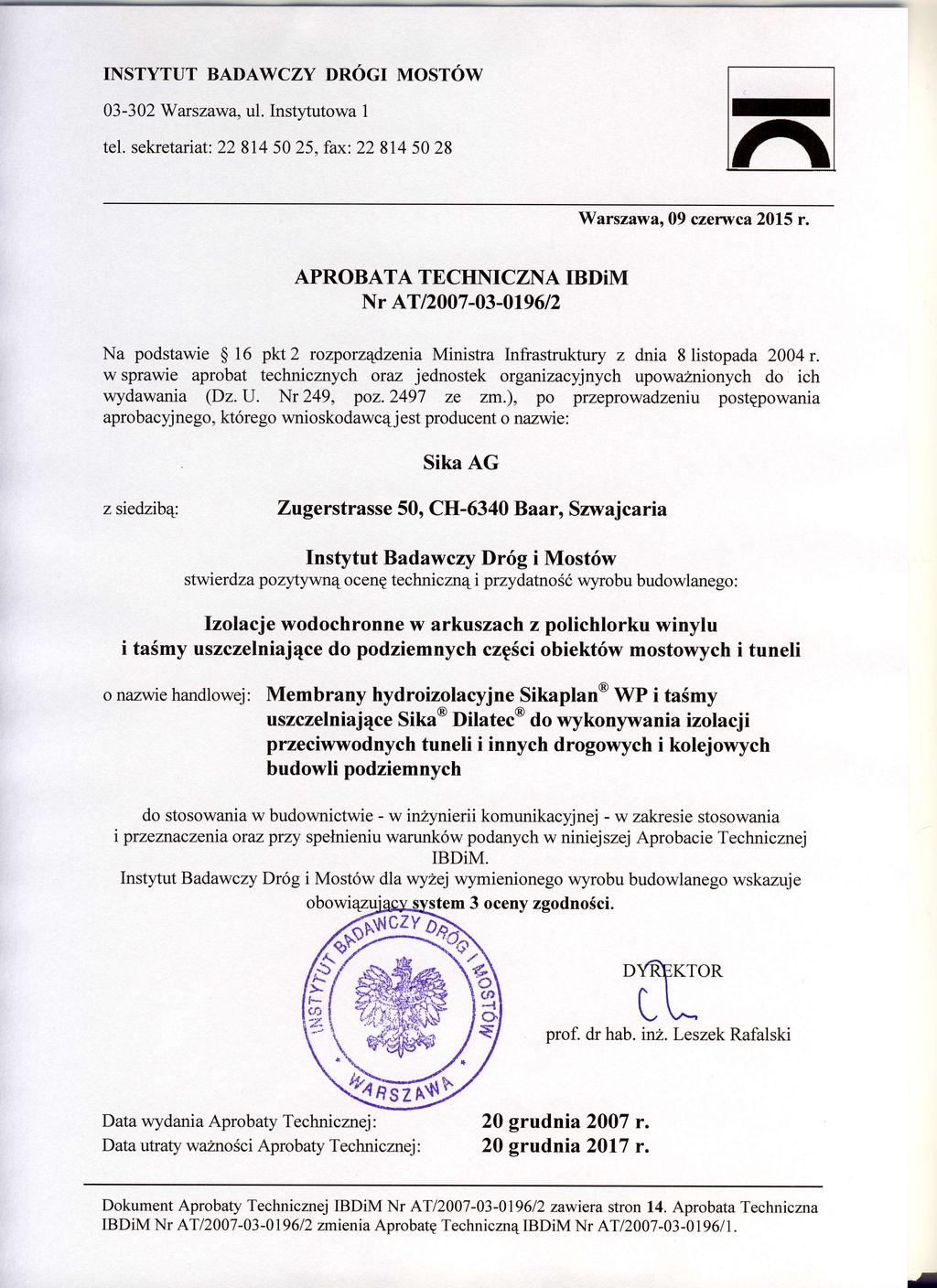

1 ˆ Ó Ó ę ą ż ę ę ó ą ą Ę ó ó ą ę ą śó ś ą ęś ó ś ą ż ł ó ę ˆ ˆ ó ó ż ˆ ś ą Ę Ę ś Ę ę ą

2 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 2/14 1 PODSTAWA PRAWNA UDZIELENIA APROBATY TECHNICZNEJ Aprobata Techniczna została udzielona na podstawie: 1. ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881 ze zm.), zwanej dalej ustawą; 2. rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz ze zm.), zwanego dalej rozporządzeniem. 2 NAZWA TECHNICZNA I NAZWA HANDLOWA ORAZ IDENTYFIKACJA TECHNICZNA WYROBU BUDOWLANEGO 2.1 Nazwa techniczna i nazwa handlowa Na podstawie 5 ust. 1 rozporządzenia Instytut Badawczy Dróg i Mostów określił następującą nazwę techniczną: Izolacje wodochronne w arkuszach z polichlorku winylu i taśmy uszczelniające do podziemnych części obiektów mostowych i tuneli i nazwę handlową: Membrany hydroizolacyjne Sikaplan WP i taśmy uszczelniające Sika Dilatec do wykonywania izolacji przeciwwodnych tuneli i innych drogowych i kolejowych budowli podziemnych wyrobów budowlanych zwanych dalej: Membranami Sikaplan WP i taśmami szczelniającymi Sika Dilatec 2.2 Określenie i adres wnioskodawcy Wnioskodawcą jest producent o nazwie i z siedzibą, które zostały określone na stronie 1 niniejszej Aprobaty Technicznej, w którego imieniu i na rzecz którego działa krajowy przedstawiciel producenta: Sika Poland Sp. z o.o. z siedzibą: ul. Karczunkowska 89, Warszawa. 2.3 Miejsce produkcji wyrobu budowlanego Wyroby są produkowane w: a) Sika Schweiz AG z siedzibą: Tüffenwies 16, CH-8048 Zürich i Murtenstrasse 13, 3186 Düdingen, Szwajcaria, b) Sika Deutschland GmbH z siedzibą: Kornwestheimer Strasse , D Stuttgart, Niemcy, c) Sika Supply Center AG z siedzibą: Industriesstrasse, CH-6060 Sarnen, Szwajcaria. 2.4 Identyfikacja techniczna wyrobu budowlanego Przedmiotem Aprobaty Technicznej są: a) membrany hydroizolacyjne Sikaplan WP o nazwach handlowych: - Sikaplan WP HL (grubości 1,5 mm, kolor żółty/czarny 1) ), - Sikaplan WP HL (grubości 1,5 mm, kolor żółty), - Sikaplan WP HL (grubości 2,0 mm, kolor żółty/czarny 1) ), - Sikaplan WP HL (grubości 2,0 mm, kolor żółty), - Sikaplan WP HL (grubości 3,0 mm, kolor żółty/czarny 1) ), 1) membrana jest dwukolorowa; górna część arkusza o grubości 0,6 mm ma kolor żółty, a dolna część arkusza - kolor czarny.

3 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 3/14 - Sikaplan WP HL (grubości 3,0 mm, kolor żółty), - Sikaplan WP H (grubości 1,5 mm, kolor czarny). b) taśmy uszczelniające Sika Dilatec - elastyczne, gotowe do użycia taśmy uszczelniające, produkowane z odpornego na bitumy PCW, o brzegach zbrojonych tkaniną, o nazwach handlowych: - Sika Dilatec BE-300 brzegowa taśma uszczelniająca, - Sika Dilatec ER-350 brzegowa taśma uszczelniająca, - Sika Dilatec BR-500 brzegowa taśma uszczelniająca, - Sika Dilatec B-500 taśma uszczelniająca szczeliny dylatacyjne. 3 PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WYROBU BUDOWLANEGO ORAZ WARUNKI UŻYTKOWANIA I MONTAŻU 3.1 Przeznaczenie Membrany Sikaplan są przeznaczone w inżynierii komunikacyjnej do wykonywania izolacji przeciwwodnych tuneli i innych drogowych i kolejowych budowli podziemnych. Membrany Sikaplan są wykonywane ze zmiękczonego polichlorku winylu - PCW. Membrany Sikaplan są produkowane w siedmiu odmianach różniących się grubością oraz właściwościami mechanicznymi i odpornością na działanie czynników środowiska. Membrany Sikaplan WP HL i Sikaplan WP HL są przeznaczone do wykonywania izolacji budowli wykonywanych metodą odkrywkową, oraz do wykonywania izolacji w budowlach nadziemnych (ciągi komunikacyjne, parkingi, itp.). Membrana Sikaplan WP H black, o grubości 1,5mm, jest przeznaczona do wykonywania izolacji budowli podziemnych, oraz do wykonywania izolacji w budowlach naziemnych (ciągi komunikacyjne, parkingi, itp.). Membrana Sikaplan WP H jest odporna na temperaturę układania bitumów (ok. 180 C) oraz może być łączona z materiałami bitumicznymi. Membrany Sikaplan WP HL i Sikaplan WP HL, o grubości 2,0 mm, są przeznaczone do wykonywania izolacji budowli podziemnych wykonywanych metodą odkrywkową oraz górniczą, oraz do wykonywania izolacji w budowlach nadziemnych (ciągi komunikacyjne, parkingi, itp.). Membrany Sikaplan WP HL i Sikaplan WP HL, o grubości 3,0 mm, są przeznaczone do wykonywania izolacji budowli podziemnych wykonywanych metodą odkrywkową, oraz do wykonywania izolacji tuneli głębionych metodą górniczą. Membrany Sikaplan WP HL, o grubości 1,5 mm, Sikaplan WP HL o grubości 2,0 mm, oraz Sikaplan WP HL, o grubości 3,0 mm, spełniają wymagania V (piątej) klasy palności według szwajcarskiej normy SIA 183/2:1976. Są one trudnopalne, przeznaczone do wykonywania izolacji w tunelach. Izolację z membrany Sikaplan można wykonywać na budowlach zagłębionych poniżej lustra wody gruntowej, narażonych na ciśnienie hydrostatyczne słupa wody. Grubość membrany Sikaplan należy przyjmować wg tablicy 1.

4 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 4/14 Tablica 1 Lp. Wysokość słupa wody [m] Grubość membrany [mm] do 10 1,5 2 od 10 do 20 2,0 3 ponad 20 3,0 Taśmy uszczelniające Sika Dilatec są przeznaczone do uszczelniania szczelin dylatacyjnych, przerw roboczych i styków krawędzi rolowych materiałów izolacyjnych z betonem i blachą stalową. Sika Dilatec BE-300 stosuje się jako taśmy do uszczelniania zakładów elastycznych, izolacji wodochronnych z pap bitumicznych. Taśmę BE-300 wkleja się z jednej strony, za pomocą lepiku na gorąco, pomiędzy dwie warstwy papy asfaltowej (krawędź typu B) i przykleja z drugiej strony za pomocą epoksydowego kleju Sikadur-Combiflex CF lub Sikadur-31 CF (krawędź typu E). Sika Dilatec ER-350 stosuje się jako taśmy do uszczelniania zakładów elastycznych izolacji wodochronnych z membran z plastyfikowanego polichlorku winylu. Taśmę ER- 350 przykleja z jednej strony za pomocą epoksydowego kleju Sikadur-Combiflex CF lub Sikadur-31 CF (krawędź typu E) i zgrzewa z drugiej strony, z membraną z PCW, za pomocą gorącego powietrza (krawędź typu R). Sika Dilatec BR-500 stosuje się jako taśmy do uszczelniania zakładów elastycznych izolacji wodochronnych z pap asfaltowych oraz jako taśmy łączące izolacje z pap asfaltowych z izolacjami z membran z plastyfikowanego polichlorku winylu. Taśmę BR- 500 wkleja się z jednej strony, za pomocą lepiku na gorąco, pomiędzy dwie warstwy papy bitumicznej (krawędź typu B) i zgrzewa z drugiej strony, z membraną z PCW, za pomocą gorącego powietrza (krawędź typu R). Sika Dilatec B-500 stosuje się jako taśmy do uszczelniania szczelin dylatacyjnych elastycznych izolacji wodochronnych z pap bitumicznych. Taśmę B-500 wkleja się z obydwu stron, za pomocą lepiku na gorąco, pomiędzy dwie warstwy papy asfaltowej (krawędzie typu B). 3.2 Zakres stosowania Na podstawie 5 ust. 1 rozporządzenia Instytut Badawczy Dróg i Mostów stwierdza przydatność wyrobu budowlanego o nazwie: Izolacje wodochronne w arkuszach z polichlorku winylu i taśmy uszczelniające do podziemnych części obiektów mostowych i tuneli do stosowania w inżynierii komunikacyjnej zgodnie z jego przeznaczeniem opisanym w punkcie 3.1 w zakresie: drogowych obiektów inżynierskich bez ograniczeń, w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. Nr 63, poz. 735 ze zm.); kolejowych obiektów inżynieryjnych bez ograniczeń, w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 10 września 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie (Dz. U. Nr 151, poz. 987), pod warunkiem spełnienia przez ten wyrób wymagań podanych w niniejszej Aprobacie Technicznej.

5 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 5/ obiektów budowlanych kolei miejskiej metra bez ograniczeń, w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Infrastruktury z dnia 17 czerwca 2011 r. w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane metra i ich usytuowanie (Dz. U. Nr 144, poz. 859). 3.3 Warunki stosowania Projekt wykonawczy izolacji powinien określać odmianę membrany, z której jest wykonywana izolacja, sposób wykonania i kontroli styków arkuszy, sposób wykonania zakończeń izolacji oraz rozwiązania szczegółów konstrukcyjnych. Projekt wykonawczy izolacji powinien być uzgodniony z producentem membrany. Arkusze membrany Sikaplan WP powinny być oddzielone przekładkami z geowłókniny, zarówno od izolowanej konstrukcji, jak i od warstwy ochronnej. Poszczególne arkusze membrany powinny być łączone ze sobą przy pomocy zgrzewania gorącym powietrzem. Dla przewidywanych wyższych ciśnień wody naporowej zgrzewanie należy przeprowadzać przy pomocy specjalnego urządzenia do zgrzewania dwuszwowego, które umożliwia wykonanie na krawędziach arkuszy dwóch równoległych zgrzewów o łącznej szerokości min. 30 mm. Pomiędzy zgrzewami tworzy się kanał, którego szczelność powinna być sprawdzona przy odbiorze izolacji. Arkusze membrany Sikaplan WP H black można sklejać również na zimno przy pomocy specjalnych rozpuszczalników. Niedopuszczalne jest przybijanie membran Sikaplan WP do podłoża. Przy wykonywaniu izolacji przeciwwodnych z membran Sikaplan WP mogą być stosowane materiały uzupełniające: - taśmy Sika Waterbar wg Aprobaty Technicznej IBDiM Nr AT/ , - taśmy Sika Dilatec, - blacha powlekana typu S, - krążki montażowe, - końcówki iniekcyjne. Taśmy Sika Waterbar, taśmy Sika Dilatec, blacha powlekana typu S oraz krążki montażowe są przeznaczone do mocowania arkuszy izolacji. Końcówki iniekcyjne są przeznaczone do sprawdzania szczelności danej sekcji i jej ewentualnej iniekcji doszczelniającej. Taśmy uszczelniające Sika Dilatec układa się w temperaturze od +5 do +40 C. Taśmy objęte Aprobatą powinny być stosowane zgodnie z projektem wykonawczym opracowanym dla określonego obiektu z uwzględnieniem norm i przepisów techniczno-budowlanych, wymagań i postanowień niniejszej Aprobaty Technicznej oraz zaleceń producenta wyrobu Wyrób budowlany należy stosować zgodnie z przeznaczeniem, zakresem i warunkami, które podano w aprobacie technicznej oraz w przepisach techniczno-budowlanych właściwych dla poszczególnych rodzajów budowli w inżynierii komunikacyjnej. Przed zastosowaniem wyrobu budowlanego w sposób niezgodny z przepisami techniczno-budowlanymi należy uzyskać zgodę na odstępstwo od tych przepisów w trybie określonym w art. 9 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t. j. Dz. U. z 2006 r. Nr 156, poz ze zm.).

6 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 6/14 4 WŁAŚCIWOŚCI UŻYTKOWE I TECHNICZNE WYROBU BUDOWLANEGO Właściwości użytkowe i techniczne wyrobu budowlanego zestawiono w tablicy 2. Lp. Właściwości Tablica 2 Wymagania a 4b 4c 4d 5 - Membrany Sikaplan WP HL HL HL HL HL HL 1 Wady widoczne Bez uszkodzeń 2 Gramatura kg/m 2 1,950 1,5 3 Grubość arkusza mm Wytrzymałość na rozciąganie: - wzdłuż arkusza - w poprzek arkusza Wydłużenie względne przy zerwaniu: - wzdłuż arkusza - w poprzek arkusza Odporność na działanie bitumu, maks. zmiana wartości początkowej: - wytrzymałość na rozciąganie, wzdłuż i w poprzek arkusza - wydłużenie względne przy zerwaniu, wzdłuż i w poprzek arkusza MPa MPa % 17 2,5 16,5 2, ,640 2,0 17 2,5 16,5 2, ,950 3, Metody badań według H - 1,920 1,5 17,5 2 17, ) 20 1) Tasmy Sika Dilatec BE-300 BE-500 ER-350 BR ISO ISO ISO Jednostki 7 Wady widoczne - Bez uszkodzeń Wymiary: ZUAT- 8 grubość (w części 15/IV.03/2004 1,6 10% 1,6 10% 1,6 10% 1,6 10% środkowej) mm i szerokość 300 5% 500 5% 350 5% 500 5% Masa powierzchniowa (w g/m 2 ZUAT % % % % części środkowej) 15/IV.03/ ścinanie: taśma - podłoże z PCW; wymiary złącza N x50 mm; złącze klejone metodą zgrzewania

7 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 7/14 Ciąg dalszy tablicy a 4b 4c 4d ścinanie: taśma - podłoże z papy podkładowej; wymiary złącza 50x150 mm złącze klejone lepikiem na gorąco wg PN-58/C ścinanie: taśma - podłoże z papy podkładowej i wierzchniego krycia; wymiary złącza 50x150 mm złącze klejone lepikiem na gorąco wg PN-58/C ścinanie: taśma - podłoże z betonu; złącza: BE-300 i B- 500: 50x150 mm ER-350: 40x50 mm; złącze klejone klejem Sikadur-31 CF ścinanie: taśma - podłoże ze stali; złącza: BE-300 i B- 500: 50x150 mm ER-350: 40x50 mm; złącze klejone klejem Sikadur-31 CF oddzieranie: taśma - podłoże z PCW; wymiary złącza 50x50 mm; złącze klejone metodą zgrzewania oddzieranie: taśma - podłoże z papy podkładowej; wymiary złącza 50x150 mm; złącze klejone lepikiem na gorąco wg PN-58/C oddzieranie: - taśma - podłoże z papy wierzchniego krycia; wymiary złącza 50x150 mm; złącze klejone lepikiem na gorąco wg PN-58/C oddzieranie: taśma - podłoże z betonu; złącza: BE-300 i B-500: 50x150 mm ER-350: 40x50 mm; złącze klejone klejem Sikadur-31 CF N N N N N N/ 50 mm N/ 50 mm N/ 50 mm

8 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 8/14 Ciąg dalszy tablicy a 4b 4c 4d oddzieranie: taśma - podłoże ze stali; złącza: BE-300 i B-500: 50x150 mm ER-350: 40x50 mm; złącze klejone klejem Sikadur-31 CF Maksymalne naprężenie rozciągające - wzdłuż - w poprzek Wydłużenie względne przy maksymalnym naprężeniu - wzdłuż - w poprzek Wodoszczelność, brak przecieków po 24 h przy ciśnieniu Odporność na zginanie w temperaturze -25 C, wzdłuż i w poprzek Odporność na uderzenie, określona wysokością spadania Odporność na obciążenie statyczne Wytrzymałość na rozdzieranie: - wzdłuż - w poprzek Stabilność wymiarów, temp. (90±2) C; czas 6h±15min, zmiana wymiarów Odporność na promieniowanie UV, podwyższoną temperaturę i wodę, określona zmianą wyglądu po ekspozycji (komora Ponding tester) czas eksp. UV1000h; cykle: a) 5h lampy UV typ I (340 nm), temp. (60±3) C b) 1h zraszania wodą; temp. (60±3) C Odporność na działanie asfaltu, ocena: - ubytku masy - zmiany modułu Younga Odporność na grad, podłoże twarde; brak przebicia przy prędkości N/ 50 mm MPa % ,0 10, MPa 0, (metoda B) 1928 (metoda B) - odporne (brak pęknięć i załamań) mm 600 kg 20 N 170,0 140,0 % 1, (metoda A) (metoda B) brak zmian 1297 % 7,0 60,0 m/s 32 1) dodatkowe wymaganie dla membrany Sikaplan WP H odpornej na działanie bitumu

9 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 9/14 5 OCENA ZGODNOŚCI 5.1 Obowiązujący system oceny zgodności Na podstawie 5 rozporządzenia Instytut Badawczy Dróg i Mostów wskazuje dla wyżej wymienionego wyrobu budowlanego obowiązujący system 3 oceny zgodności. W systemie 3 oceny zgodności producent może wystawić krajową deklarację zgodności z aprobatą techniczną na podstawie: a) wstępnego badania typu prowadzonego przez akredytowane laboratorium, b) zakładowej kontroli produkcji. 5.2 Wstępne badanie typu Wstępne badanie typu dokonywane przed wprowadzeniem wyrobu budowlanego do obrotu potwierdza wymagane właściwości użytkowe i techniczne. Wstępne badanie typu obejmuje badania określone w tablicy 2: a) wytrzymałość na rozciąganie, lp.4 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), b) wydłużenie względne przy zerwaniu, lp. 5 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), c) odporność na działanie bitumu, maks. zmiana wartości początkowej, lp.6 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), d) wytrzymałość złącza na ścinanie, lp. 10, 11, 12, 13, 14 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), e) wytrzymałość złącza na oddzieranie, lp. 15, 16, 17, 18, 19 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), f) maksymalne naprężenie rozciągające, lp. 20 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), g) wydłużenie względne przy maksymalnym naprężeniu, lp. 21 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), h) wodoszczelność, lp. 22 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), i) odporność na zginanie w temperaturze -25 C, lp. 23 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), j) odporność na uderzenie, lp. 24 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), k) odporność na obciążenie statyczne, lp. 25 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), l) wytrzymałość na rozdzieranie, lp. 26 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), m) odporność na promieniowanie UV, podwyższoną temperaturę i wodę, lp. 28 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), n) Odporność na działanie asfaltu, lp. 29 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), o) odporność na grad, lp. 30 (dotyczy wymagania podstawowego: bezpieczeństwo użytkowania), Wstępne badanie typu należy wykonać ponownie w sytuacji, gdy można poddać w wątpliwość wyniki uprzednio wykonanych badań, w szczególności, gdy dokonano: zmian konstrukcyjnych wyrobów, zmiany surowców lub elementów składowych, istotnych zmian w technologii produkcji lub zmiany warunków wytwarzania (np.: wymiana linii technologicznej, przeniesienie zakładu produkcyjnego, itp.).

10 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 10/ Zakładowa kontrola produkcji Wyrób budowlany, objęty niniejszą Aprobatą Techniczną, powinien być produkowany zgodnie z systemem zakładowej kontroli produkcji. Producent powinien ustanowić, udokumentować, wdrożyć i utrzymywać system zakładowej kontroli produkcji w celu zapewnienia, że wyrób wprowadzany do obrotu jest zgodny z wymaganiami niniejszej Aprobaty Technicznej i deklarowanymi wartościami. System zakładowej kontroli produkcji powinien obejmować: a) procedury, instrukcje oraz specyfikacje techniczne i normy, b) opis techniczny wyrobu, c) regularne kontrole i badania surowców i materiałów, d) regularne kontrole i badania gotowego wyrobu, e) ocenę jakości gotowego wyrobu na podstawie wyników kontroli i badań. Regularna kontrola i badania surowców i materiałów oraz gotowego wyrobu powinny być dokumentowane poprzez zapisy w dokumentacji zakładowej kontroli produkcji. Producent powinien prowadzić wykaz tej dokumentacji w tym stosowanych formularzy i prowadzonych zapisów. Dokumentacja zakładowej kontroli produkcji powinna być aktualizowana w wypadku wystąpienia zmian w wyrobie, procesie produkcji lub w systemie zakładowej kontroli produkcji. W procedurach lub w instrukcjach powinien zostać udokumentowany sposób: a) nadzoru nad dokumentami i zapisami b) kontroli i potwierdzania zgodności surowców i materiałów z ustalonymi wymaganiami, c) nadzoru nad procesem produkcyjnym oraz prowadzenia kontroli i badań w trakcie wytwarzania i gotowego wyrobu, d) nadzoru nad urządzeniami i maszynami produkcyjnymi, e) nadzoru nad wyposażeniem do kontroli i badań wyrobu z zachowaniem spójności pomiarowej, f) prowadzenia oceny zgodności wyrobu z wymaganiami niniejszej Aprobaty Technicznej, g) postępowania z wyrobem niezgodnym, h) postępowania ze zgłoszonymi reklamacjami dotyczącymi jakości gotowego wyrobu lub surowców i materiałów, i) prowadzenia działań korygujących i zapobiegawczych j) przeprowadzania audytów wewnętrznych i przeglądów zarządzania, k) szkolenia personelu. System zarządzania jakością stosowany wg wymagań ISO 9001 może być uznany za system zakładowej kontroli produkcji, jeżeli są również spełnione wymagania niniejszej Aprobaty Technicznej. 5.4 Badania gotowych wyrobów Program badań Program badań gotowych wyrobów obejmuje: a) badania bieżące, b) badania uzupełniające.

11 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 11/ Badania bieżące Badania bieżące membran Sikaplan WP obejmują sprawdzenie: a) wad widocznych wg tablicy 2, lp. 1, b) gramatury wg tablicy 2, lp. 2, c) grubości arkusza wg tablicy 2, lp. 3, d) wytrzymałości na rozciąganie wzdłuż i w poprzek arkusza wg tablicy 2, lp. 4, e) wydłużenia względnego przy zerwaniu wzdłuż i w poprzek arkusza wg tablicy 2, lp. 5. Badania bieżące taśm uszczelniających Sika Dilatec obejmują sprawdzenie: a) wad widocznych wg tablicy 2, lp. 7, b) wymiarów wg tablicy 2, lp. 8, c) masy powierzchniowej wg tablicy 2, lp Badania uzupełniające próbek Badania uzupełniające membrany Sikaplan WP H obejmują sprawdzenie odporności na działanie bitumu wg tablicy 2, lp. 6. Badania uzupełniające taśm uszczelniających Sika Dilatec obejmują sprawdzenie: a) wytrzymałości złącza na ścinanie wg tablicy 2, lp. 10, b) wodoszczelności wg tablicy 2, lp. 22, c) odporności na zginanie w temperaturze -25 C wg tablicy 2, lp. 23, d) stabilności wymiarów. wg tablicy 2, lp Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z wymaganiami zakładowej kontroli produkcji oraz norm przedmiotowych określonych dla poszczególnych rodzajów badań w tablicy Częstotliwość badań a) Badania bieżące powinny być wykonywane zgodnie z planem badań ustalonym w dokumentacji zakładowej kontroli produkcji. b) Badania uzupełniające próbek powinny być wykonywane nie rzadziej niż raz na 3 lata. 5.7 Ocena wyników badań Wyrób należy uznać za zgodny z wymaganiami niniejszej Aprobaty Technicznej IBDiM, jeżeli wyniki wszystkich badań są pozytywne. 6 KLASYFIKACJA WYNIKAJĄCA Z ODRĘBNYCH PRZEPISÓW I POLSKICH NORM 6.1 Polska Klasyfikacja Wyrobów i Usług (PKWiU): membrany Sikaplan WP: taśmy uszczelniające Sika Dilatec : Polska Scalona Nomenklatura Towarowa Handlu Zagranicznego (PCN): membrany Sikaplan WP: taśmy uszczelniające Sika Dilatec :

12 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 12/14 7 WYTYCZNE DOTYCZĄCE TECHNOLOGII WYTWARZANIA, PAKOWANIA, TRANSPORTU I SKŁADOWANIA ORAZ SZCZEGÓŁOWY SPOSÓB ZNAKOWANIA WYROBU BUDOWLANEGO 7.1 Wytyczne dotyczące technologii wytwarzania Membrany Sikaplan WP i taśmy uszczelniające Sika Dilatec powinny być wytwarzane zgodnie z dokumentacją technologiczną. 7.2 Wytyczne dotyczące pakowania, transportu i składowania Membrany Sikaplan WP pakowane są w zwoje o średnicy zewnętrznej około 25 cm. Każdy zwój membrany powinien być spięty metalizowanymi taśmami a następnie zapakowany w twardy karton. Taśmy uszczelniające Sika Dilatec dostarczane są w formie zrolowanej wstęgi o długości 30 m w przypadku taśm uszczelniających BE-300, B-500 i BR-500 i 20 m w przypadku taśm uszczelniających ER-350. Membrany Sikaplan WP i taśmy uszczelniające Sika Dilatec w oryginalnych opakowaniach można przewozić dowolnymi środkami transportowymi zabezpieczając je przed uszkodzeniem mechanicznym. Membrany Sikaplan WP należy przechowywać w pomieszczeniach suchych, nienarażonych na bezpośrednie działanie promieni słonecznych, w temperaturze nie niższej niż -5 C i nie wyższej niż + 25 C, w odległości co najmniej 1 m od urządzeń grzewczych. Taśmy uszczelniające Sika Dilatec należy przechowywać w pomieszczeniach suchych, nienarażonych na bezpośrednie działanie promieni słonecznych, w temperaturze nie niższej niż - 5 C i nie wyższej niż + 40 C. 7.3 Szczegółowy sposób znakowania wyrobu budowlanego Wyrób należy oznakować znakiem budowlanym zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz ze zm.). Do wyrobu budowlanego oznakowanego znakiem budowlanym producent jest obowiązany dołączyć informację zawierającą: a) określenie, siedzibę i adres producenta oraz adres zakładu produkującego wyrób budowlany; b) identyfikację wyrobu budowlanego zawierającą: nazwę techniczną, nazwę handlową, typ, odmianę, gatunek, według specyfikacji technicznej; c) numer i rok wydania niniejszej Aprobaty Technicznej IBDiM, z którą potwierdzono zgodność wyrobu budowlanego; d) numer i datę wystawienia krajowej deklaracji zgodności; e) nazwę jednostki certyfikującej, która brała udział w zastosowanym systemie oceny zgodności wyrobu budowlanego; f) datę produkcji lub numer partii; g) masę netto; h) instrukcję stosowania, i) termin przydatności do użycia, j) instrukcję BHP. Informację należy dołączyć do wyrobu budowlanego w sposób umożliwiający zapoznanie się z nią przez stosującego ten wyrób.

13 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 13/14 8 WYKAZ DOKUMENTÓW WYKORZYSTANYCH W POSTĘPOWANIU APROBACYJNYM, W TYM WYKAZ RAPORTÓW Z BADAŃ WYROBU BUDOWLANEGO W postępowaniu aprobacyjnym wykorzystano: 8.1 Polskie Normy i inne dokumenty: a) 495-5: Elastyczne wyroby wodochronne - Określanie odporności na zginanie w niskiej temperaturze - Część 5: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów b) :2002 Elastyczne wyroby wodochronne - Określanie stabilności wymiarów - Część 2: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów c) 1297:2006 Elastyczne wyroby wodochronne - Wyroby asfaltowe, z tworzyw sztucznych i kauczuku do pokryć dachowych - Metoda sztucznego starzenia przez długotrwałą ekspozycję na łączne działanie promieniowania UV, podwyższonej temperatury i wody d) 1548:2010 Elastyczne wyroby wodochronne - Wyroby z tworzyw sztucznych i kauczuku do pokryć dachowych - Określanie odporności na działanie asfaltu e) :2010 Elastyczne wyroby wodochronne - Określanie grubości i gramatury - Część 2: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów f) :2004 Elastyczne wyroby wodochronne - Określanie wad widocznych - Część 2: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów g) 1928:2002 Elastyczne wyroby wodochronne - Wyroby asfaltowe, z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów - Określanie wodoszczelności h) :2002 Elastyczne wyroby wodochronne - Określanie wytrzymałości na rozdzieranie - Część 2: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów i) : Elastyczne wyroby wodochronne - Określanie właściwości mechanicznych przy rozciąganiu - Część 2: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów j) : Elastyczne wyroby wodochronne - Określanie wytrzymałości złączy na oddzieranie - Część 2: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów k) :2010 Elastyczne wyroby wodochronne - Określanie wytrzymałości złączy na ścinanie - Część 2: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów (oryg.) l) 12691:2007 Elastyczne wyroby wodochronne - Wyroby asfaltowe, z tworzyw sztucznych i kauczuku do pokryć dachowych - Określanie odporności na uderzenie m) 12730:2002 Elastyczne wyroby wodochronne - Wyroby asfaltowe, z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów - Określanie odporności na obciążenie statyczne n) 13583:2012 Elastyczne wyroby wodochronne - Wyroby asfaltowe, z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów - Określanie odporności na grad o) ISO 527-3:1998 Tworzywa sztuczne - Oznaczanie właściwości mechanicznych przy statycznym rozciąganiu - Warunki badań folii i płyt p) ISO 9001:2009 Systemy zarządzania jakością Wymagania q) ISO 9001:2009/AC:2009 Systemy zarządzania jakością Wymagania

14 Aprobata Techniczna IBDiM Nr AT/ /2 Strona 14/14 r) PN-58/C Przetwory naftowe. Lepik asfaltowy bez wypełniaczy stosowany na gorąco s) SIA 280:1983 Polymer Membranes, Materials, Testing and Requirements, Folie izolacyjne z tworzyw sztucznych, Materiały, badania i wymagania 8.2 Procedury badawcze a) ZUAT-15/IV. 03/2004 Folie dachowe z plastyfikowanego polichlorku winylu (PVC-P) 8.3 Raporty z badań wyrobu budowlanego i inne dokumenty a) Permeability-test of double seams for tunnel membranes, Badanie szczelności podwójnego złącza zgrzewanego izolacji tuneli z folii z tworzyw sztucznych - opracowanie firmy Sika b) NO-3/1035/A/08. Badania laboratoryjne taśm Sika Dilatec, dla potrzeb nowelizacji aprobaty technicznej AT /2005. Zakład Materiałów Budowlanych ITB c) Karty Informacyjne Sikaplan WP, Sika Dilatec, opracowanie firmy Sika. 9 POUCZENIE 9.1 Aprobata techniczna nie jest dokumentem upoważniającym do oznakowania wyrobu budowlanego przed wprowadzeniem do obrotu. 9.2 Niniejsza Aprobata Techniczna IBDiM może być uchylona z inicjatywy własnej jednostki aprobującej lub na wniosek Głównego Inspektora Nadzoru Budowlanego, po przeprowadzeniu postępowania wyjaśniającego z udziałem wnioskodawcy. 9.3 Niniejsza Aprobata Techniczna IBDiM nie narusza uprawnień wynikających z ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. z 2003 r. Nr 119, poz. 1117, ze zm.). 9.4 Od niniejszej Aprobaty Technicznej IBDiM nie służy odwołanie. Otrzymują: 1. Upoważniony Krajowy Przedstawiciel Producenta o nazwie: Sika Poland Sp. z o.o. z siedzibą: ul. Karczunkowska 89, Warszawa - 2 egz. 2. a/a Dział Normalizacji Instytutu Badawczego Dróg i Mostów ul. Instytutowa 1, Warszawa tel. (22) , (22) , fax: (22) egz.
