1 Innowacyjne materiały budowlane Górnictwo oraz inżynieria wodna i lądowa. Specjalistyczne materiały budowlane dla zastosowań geotechnicznych Międzynarodowy Koncern Budowlany sievert Baustoffgruppe

2 Kompetentni. Ponad 40 lat doświadczenia

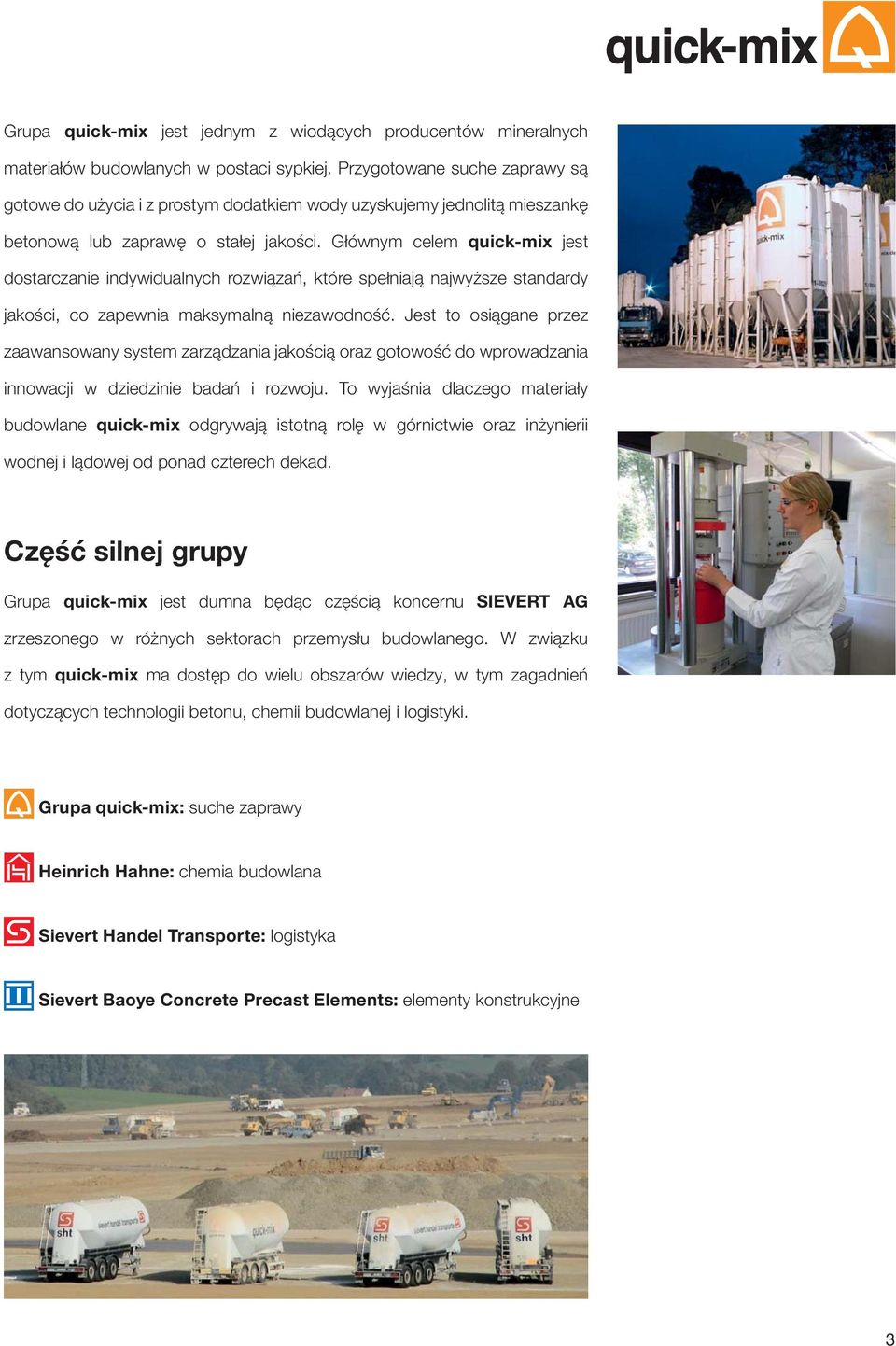

3 Grupa quick-mix jest jednym z wiodących producentów mineralnych materiałów budowlanych w postaci sypkiej. Przygotowane suche zaprawy są gotowe do użycia i z prostym dodatkiem wody uzyskujemy jednolitą mieszankę betonową lub zaprawę o stałej jakości. Głównym celem quick-mix jest dostarczanie indywidualnych rozwiązań, które spełniają najwyższe standardy jakości, co zapewnia maksymalną niezawodność. Jest to osiągane przez zaawansowany system zarządzania jakością oraz gotowość do wprowadzania innowacji w dziedzinie badań i rozwoju. To wyjaśnia dlaczego materiały budowlane quick-mix odgrywają istotną rolę w górnictwie oraz inżynierii wodnej i lądowej od ponad czterech dekad. Część silnej grupy Grupa quick-mix jest dumna będąc częścią koncernu SIEVERT AG zrzeszonego w różnych sektorach przemysłu budowlanego. W związku z tym quick-mix ma dostęp do wielu obszarów wiedzy, w tym zagadnień dotyczących technologii betonu, chemii budowlanej i logistyki. Grupa quick-mix: suche zaprawy Heinrich Hahne: chemia budowlana Sievert Handel Transporte: logistyka Sievert Baoye Concrete Precast Elements: elementy konstrukcyjne 3

4 Przewidujący. Z nami zawsze jest rozwiązanie

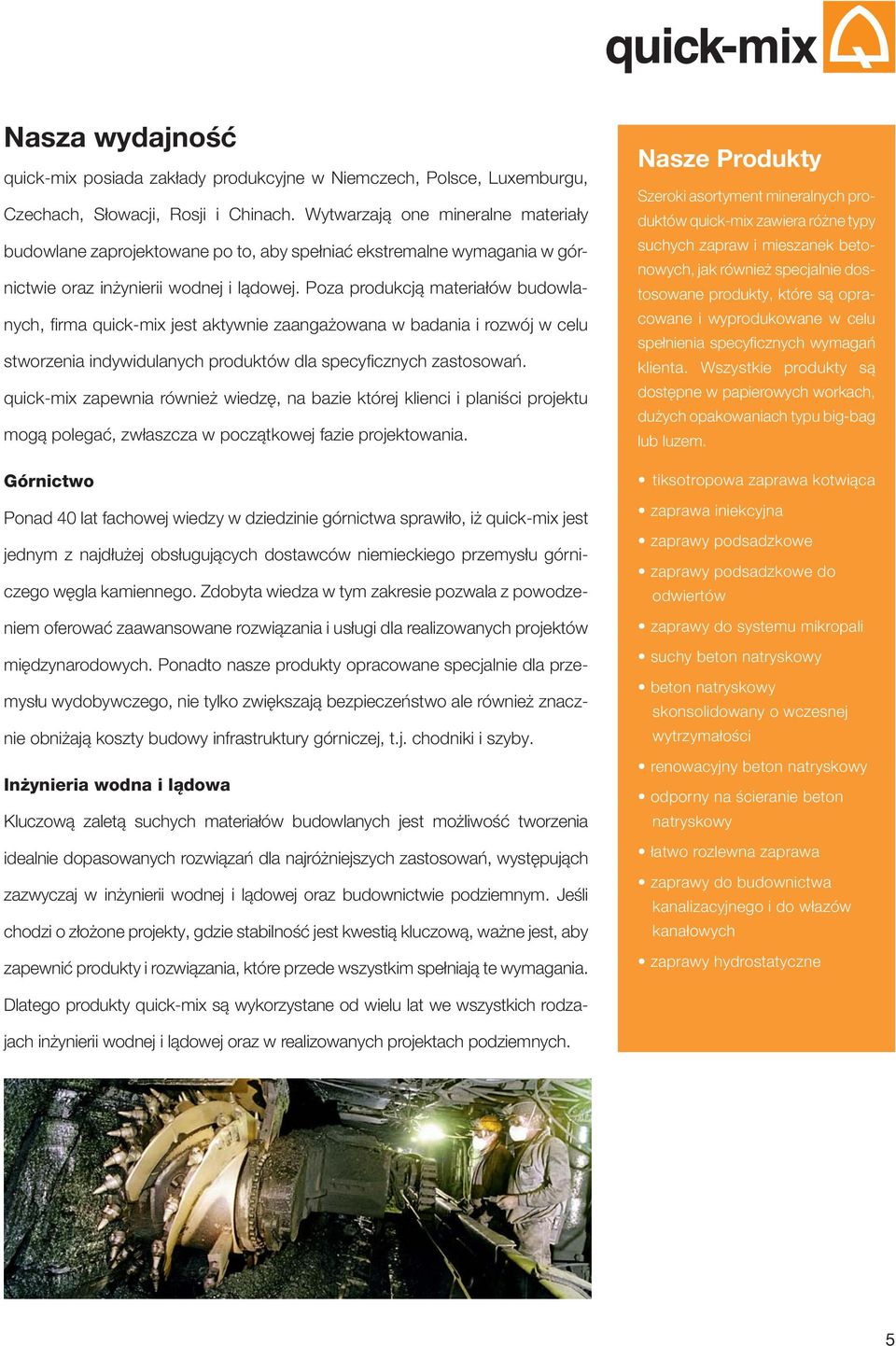

5 Nasza wydajność quick-mix posiada zakłady produkcyjne w Niemczech, Polsce, Luxemburgu, Czechach, Słowacji, Rosji i Chinach. Wytwarzają one mineralne materiały budowlane zaprojektowane po to, aby spełniać ekstremalne wymagania w górnictwie oraz inżynierii wodnej i lądowej. Poza produkcją materiałów budowlanych, fi rma quick-mix jest aktywnie zaangażowana w badania i rozwój w celu stworzenia indywidulanych produktów dla specyfi cznych zastosowań. quick-mix zapewnia również wiedzę, na bazie której klienci i planiści projektu mogą polegać, zwłaszcza w początkowej fazie projektowania. Górnictwo Ponad 40 lat fachowej wiedzy w dziedzinie górnictwa sprawiło, iż quick-mix jest jednym z najdłużej obsługujących dostawców niemieckiego przemysłu górniczego węgla kamiennego. Zdobyta wiedza w tym zakresie pozwala z powodzeniem oferować zaawansowane rozwiązania i usługi dla realizowanych projektów międzynarodowych. Ponadto nasze produkty opracowane specjalnie dla przemysłu wydobywczego, nie tylko zwiększają bezpieczeństwo ale również znacznie obniżają koszty budowy infrastruktury górniczej, t.j. chodniki i szyby. Inżynieria wodna i lądowa Kluczową zaletą suchych materiałów budowlanych jest możliwość tworzenia idealnie dopasowanych rozwiązań dla najróżniejszych zastosowań, występująch zazwyczaj w inżynierii wodnej i lądowej oraz budownictwie podziemnym. Jeśli chodzi o złożone projekty, gdzie stabilność jest kwestią kluczową, ważne jest, aby zapewnić produkty i rozwiązania, które przede wszystkim spełniają te wymagania. Nasze Produkty Szeroki asortyment mineralnych produktów quick-mix zawiera różne typy suchych zapraw i mieszanek betonowych, jak również specjalnie dostosowane produkty, które są opracowane i wyprodukowane w celu spełnienia specyfi cznych wymagań klienta. Wszystkie produkty są dostępne w papierowych workach, dużych opakowaniach typu big-bag lub luzem. tiksotropowa zaprawa kotwiąca zaprawa iniekcyjna zaprawy podsadzkowe zaprawy podsadzkowe do odwiertów zaprawy do systemu mikropali suchy beton natryskowy beton natryskowy skonsolidowany o wczesnej wytrzymałości renowacyjny beton natryskowy odporny na ścieranie beton natryskowy łatwo rozlewna zaprawa zaprawy do budownictwa kanalizacyjnego i do włazów kanałowych zaprawy hydrostatyczne Dlatego produkty quick-mix są wykorzystane od wielu lat we wszystkich rodzajach inżynierii wodnej i lądowej oraz w realizowanych projektach podziemnych. 5

6 Pewność. quick-mix zaprawy kotwiące

7 quick-mix oferuje szeroki asortyment zapraw kotwiących o różnych właściwościach dopasowanych do różnych typów aplikacji. Są one stosowane do znakomitego związania wszystkich rodzajów zakotwień skalnych w przemyśle górniczym, w tunelowaniu oraz budownictwie wodnym i lądowym, do stabilizacji zboczy, wykopów, fasad skalnych i podczas podwieszania specjalistycznego sprzętu technicznego. Zaprawy iniekcyjne quick-mix posiada grupę zapraw iniekcyjnych, które w procesie przygotowania wymagają tylko prostego dodatku wody. W zależności od rodzaju mogą być stosowane do iniekcji różnego rodzaju kotew w tym samowiercących kotew skalnych i kabli kotwiących, również w przypadku gdzie występują pionowe otwory w trudnych warunkach gruntowych. Są one ponadto przeznaczone do iniekcji pęknięć, pustek posiadają współczynnik pęcznienia nawet do 1,4% oraz dobre właściwości podczas pompowania. Występują w wersji odpornej na erozję świeżej mieszanki iniekcyjnej (HYDROCRETE), wywołanej napływem wody z otoczenia gruntowego. Wytrzymałość na ściskanie do 50 MPa 28 dni. Tiksotropowe zaprawy kotwiące Kolejną grupą są zaprawy przeznaczone do zakotwień konstrukcyjnych w skałach, przede wszystkim w pionowych odwiertach. Doskonałe właściwości podczas aplikacji oraz szybki przyrost wytrzymałości sprawia, że skomplikowane prace konstrukcyjne, przebiegają sprawnie i bezpiecznie. Wytrzymałość na ściskanie nawet do 50 MPa-1 dzień; 85 MPa-28 dni. Przy obciążeniu zakotwienia do 50 kn-4 godz.; do 575 kn-1 dzień (przy Ø 33 mm, L = 800 mm; 30 C). 7

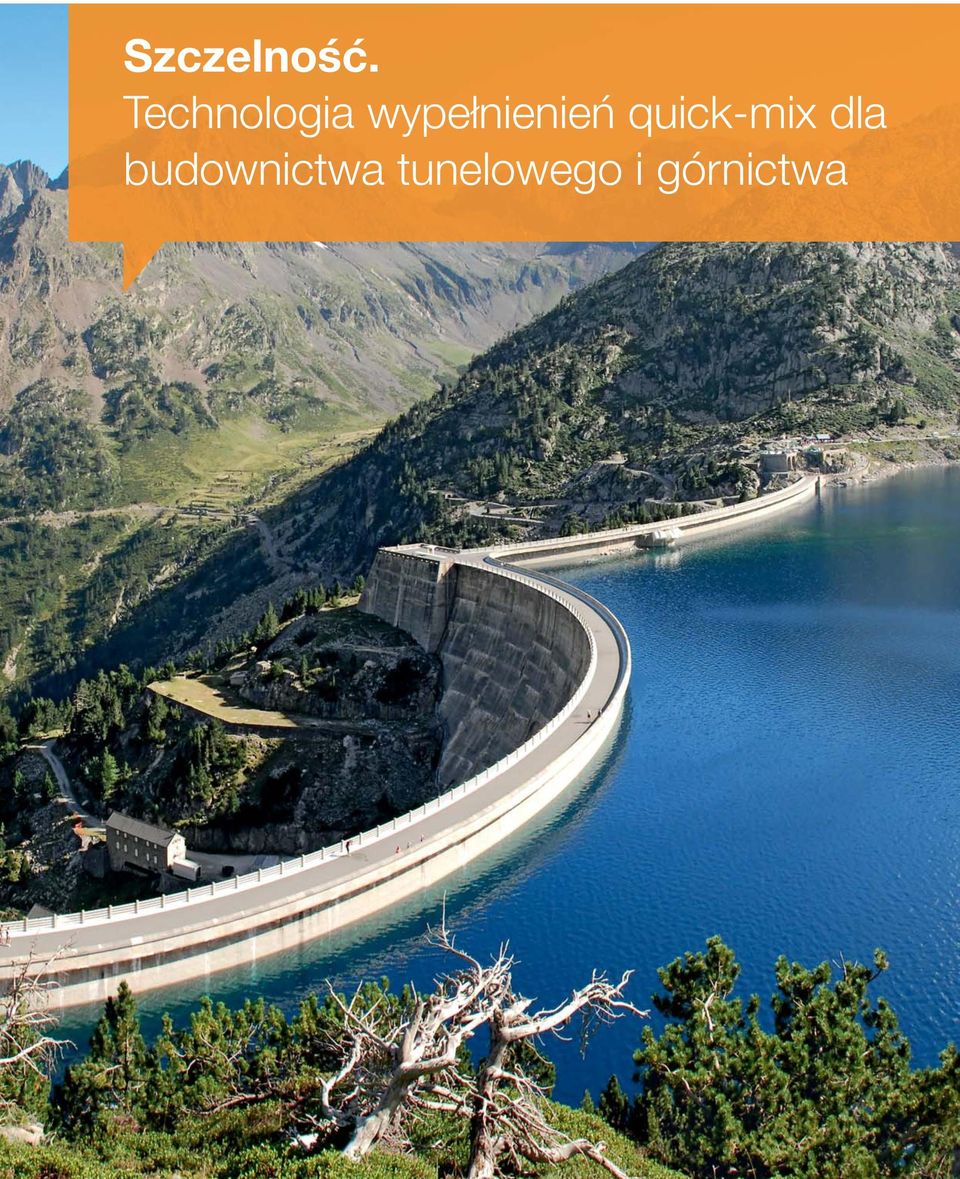

8 Szczelność. Technologia wypełnienień quick-mix dla budownictwa tunelowego i górnictwa

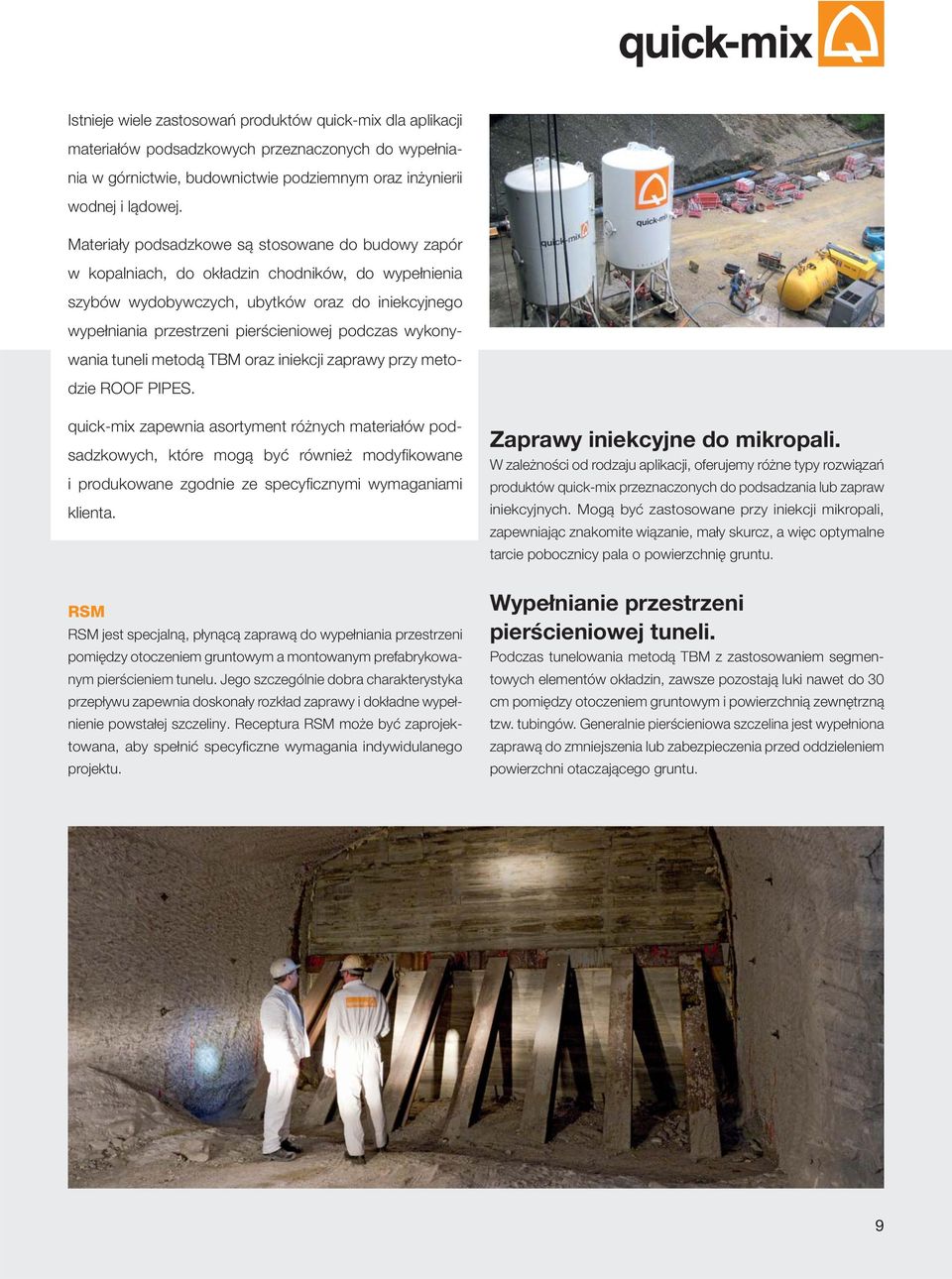

9 Istnieje wiele zastosowań produktów quick-mix dla aplikacji materiałów podsadzkowych przeznaczonych do wypełniania w górnictwie, budownictwie podziemnym oraz inżynierii wodnej i lądowej. Materiały podsadzkowe są stosowane do budowy zapór w kopalniach, do okładzin chodników, do wypełnienia szybów wydobywczych, ubytków oraz do iniekcyjnego wypełniania przestrzeni pierścieniowej podczas wykonywania tuneli metodą TBM oraz iniekcji zaprawy przy metodzie ROOF PIPES. quick-mix zapewnia asortyment różnych materiałów podsadzkowych, które mogą być również modyfi kowane i produkowane zgodnie ze specyfi cznymi wymaganiami klienta. Zaprawy iniekcyjne do mikropali. W zależności od rodzaju aplikacji, oferujemy różne typy rozwiązań produktów quick-mix przeznaczonych do podsadzania lub zapraw iniekcyjnych. Mogą być zastosowane przy iniekcji mikropali, zapewniając znakomite wiązanie, mały skurcz, a więc optymalne tarcie pobocznicy pala o powierzchnię gruntu. RSM RSM jest specjalną, płynącą zaprawą do wypełniania przestrzeni pomiędzy otoczeniem gruntowym a montowanym prefabrykowanym pierścieniem tunelu. Jego szczególnie dobra charakterystyka przepływu zapewnia doskonały rozkład zaprawy i dokładne wypełnienie powstałej szczeliny. Receptura RSM może być zaprojektowana, aby spełnić specyfi czne wymagania indywidulanego projektu. Wypełnianie przestrzeni pierścieniowej tuneli. Podczas tunelowania metodą TBM z zastosowaniem segmentowych elementów okładzin, zawsze pozostają luki nawet do 30 cm pomiędzy otoczeniem gruntowym i powierzchnią zewnętrzną tzw. tubingów. Generalnie pierścieniowa szczelina jest wypełniona zaprawą do zmniejszenia lub zabezpieczenia przed oddzieleniem powierzchni otaczającego gruntu. 9

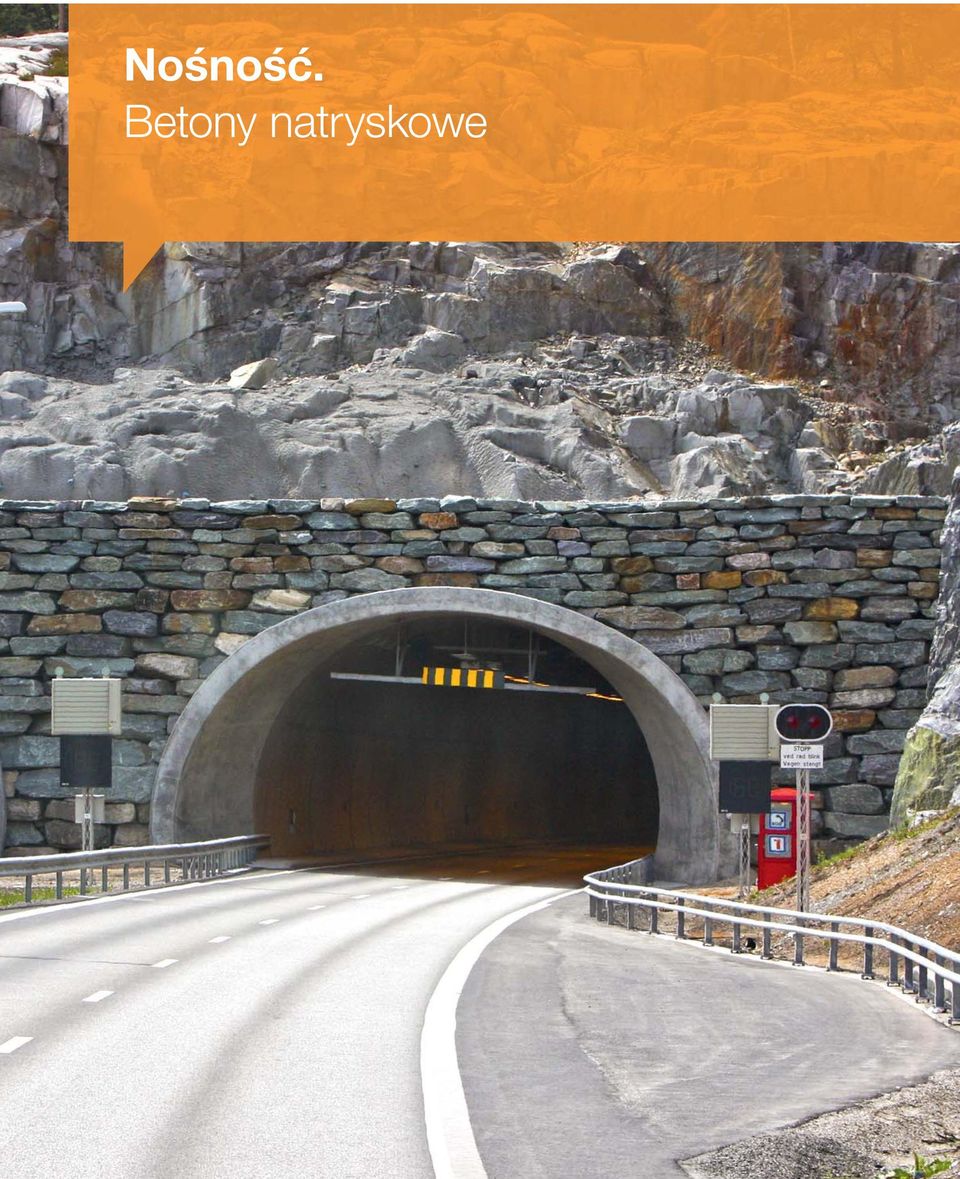

10 Nośność. Betony natryskowe

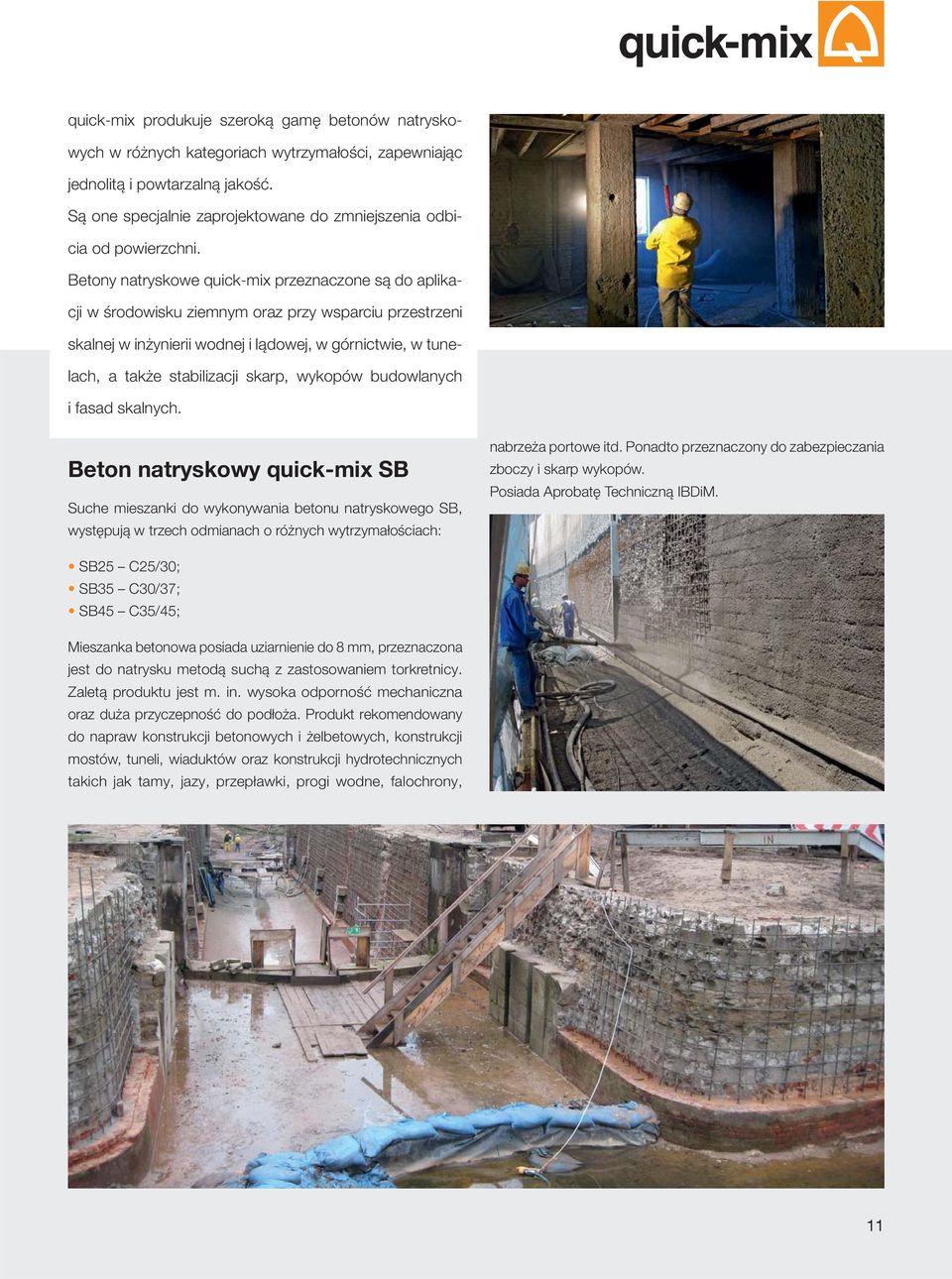

11 quick-mix produkuje szeroką gamę betonów natryskowych w różnych kategoriach wytrzymałości, zapewniając jednolitą i powtarzalną jakość. Są one specjalnie zaprojektowane do zmniejszenia odbicia od powierzchni. Betony natryskowe quick-mix przeznaczone są do aplikacji w środowisku ziemnym oraz przy wsparciu przestrzeni skalnej w inżynierii wodnej i lądowej, w górnictwie, w tunelach, a także stabilizacji skarp, wykopów budowlanych i fasad skalnych. Beton natryskowy quick-mix SB Suche mieszanki do wykonywania betonu natryskowego SB, występują w trzech odmianach o różnych wytrzymałościach: nabrzeża portowe itd. Ponadto przeznaczony do zabezpieczania zboczy i skarp wykopów. Posiada Aprobatę Techniczną IBDiM. SB25 C25/30; SB35 C30/37; SB45 C35/45; Mieszanka betonowa posiada uziarnienie do 8 mm, przeznaczona jest do natrysku metodą suchą z zastosowaniem torkretnicy. Zaletą produktu jest m. in. wysoka odporność mechaniczna oraz duża przyczepność do podłoża. Produkt rekomendowany do napraw konstrukcji betonowych i żelbetowych, konstrukcji mostów, tuneli, wiaduktów oraz konstrukcji hydrotechnicznych takich jak tamy, jazy, przepławki, progi wodne, falochrony, 11

12 Innowacyjność. Zaprawy do specjalnych obszarów zastosowania

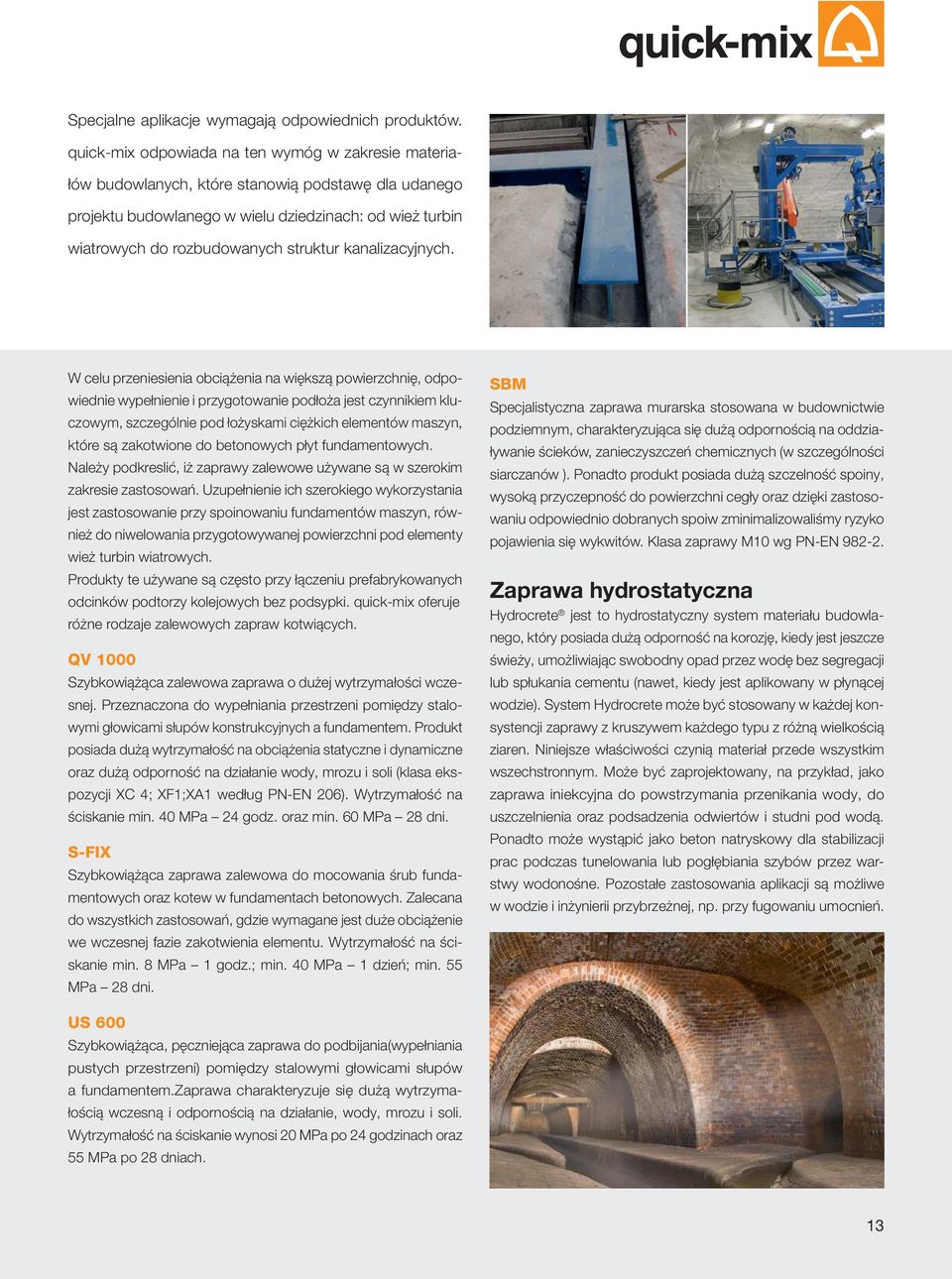

13 Specjalne aplikacje wymagają odpowiednich produktów. quick-mix odpowiada na ten wymóg w zakresie materiałów budowlanych, które stanowią podstawę dla udanego projektu budowlanego w wielu dziedzinach: od wież turbin wiatrowych do rozbudowanych struktur kanalizacyjnych. W celu przeniesienia obciążenia na większą powierzchnię, odpowiednie wypełnienie i przygotowanie podłoża jest czynnikiem kluczowym, szczególnie pod łożyskami ciężkich elementów maszyn, które są zakotwione do betonowych płyt fundamentowych. Należy podkreslić, iż zaprawy zalewowe używane są w szerokim zakresie zastosowań. Uzupełnienie ich szerokiego wykorzystania jest zastosowanie przy spoinowaniu fundamentów maszyn, również do niwelowania przygotowywanej powierzchni pod elementy wież turbin wiatrowych. Produkty te używane są często przy łączeniu prefabrykowanych odcinków podtorzy kolejowych bez podsypki. quick-mix oferuje różne rodzaje zalewowych zapraw kotwiących. QV 1000 Szybkowiążąca zalewowa zaprawa o dużej wytrzymałości wczesnej. Przeznaczona do wypełniania przestrzeni pomiędzy stalowymi głowicami słupów konstrukcyjnych a fundamentem. Produkt posiada dużą wytrzymałość na obciążenia statyczne i dynamiczne oraz dużą odporność na działanie wody, mrozu i soli (klasa ekspozycji XC 4; XF1;XA1 według PN-EN 206). Wytrzymałość na ściskanie min. 40 MPa 24 godz. oraz min. 60 MPa 28 dni. S-FIX Szybkowiążąca zaprawa zalewowa do mocowania śrub fundamentowych oraz kotew w fundamentach betonowych. Zalecana do wszystkich zastosowań, gdzie wymagane jest duże obciążenie we wczesnej fazie zakotwienia elementu. Wytrzymałość na ściskanie min. 8 MPa 1 godz.; min. 40 MPa 1 dzień; min. 55 MPa 28 dni. SBM Specjalistyczna zaprawa murarska stosowana w budownictwie podziemnym, charakteryzująca się dużą odpornością na oddziaływanie ścieków, zanieczyszczeń chemicznych (w szczególności siarczanów ). Ponadto produkt posiada dużą szczelność spoiny, wysoką przyczepność do powierzchni cegły oraz dzięki zastosowaniu odpowiednio dobranych spoiw zminimalizowaliśmy ryzyko pojawienia się wykwitów. Klasa zaprawy M10 wg PN-EN Zaprawa hydrostatyczna Hydrocrete jest to hydrostatyczny system materiału budowlanego, który posiada dużą odporność na korozję, kiedy jest jeszcze świeży, umożliwiając swobodny opad przez wodę bez segregacji lub spłukania cementu (nawet, kiedy jest aplikowany w płynącej wodzie). System Hydrocrete może być stosowany w każdej konsystencji zaprawy z kruszywem każdego typu z różną wielkością ziaren. Niniejsze właściwości czynią materiał przede wszystkim wszechstronnym. Może być zaprojektowany, na przykład, jako zaprawa iniekcyjna do powstrzymania przenikania wody, do uszczelnienia oraz podsadzenia odwiertów i studni pod wodą. Ponadto może wystąpić jako beton natryskowy dla stabilizacji prac podczas tunelowania lub pogłębiania szybów przez warstwy wodonośne. Pozostałe zastosowania aplikacji są możliwe w wodzie i inżynierii przybrzeżnej, np. przy fugowaniu umocnień. US 600 Szybkowiążąca, pęczniejąca zaprawa do podbijania(wypełniania pustych przestrzeni) pomiędzy stalowymi głowicami słupów a fundamentem.zaprawa charakteryzuje się dużą wytrzymałością wczesną i odpornością na działanie, wody, mrozu i soli. Wytrzymałość na ściskanie wynosi 20 MPa po 24 godzinach oraz 55 MPa po 28 dniach. 13

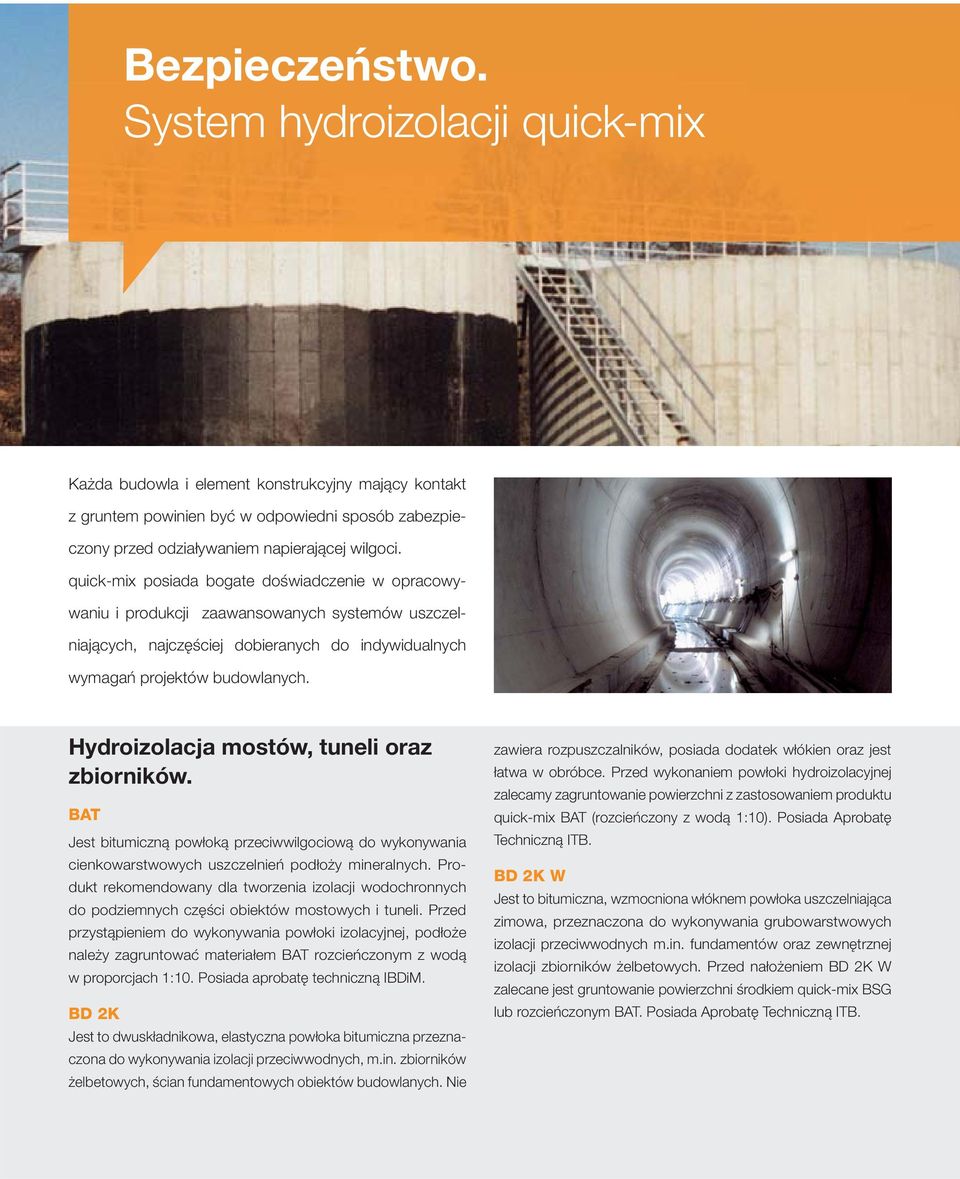

14 Bezpieczeństwo. System hydroizolacji quick-mix Każda budowla i element konstrukcyjny mający kontakt z gruntem powinien być w odpowiedni sposób zabezpieczony przed odziaływaniem napierającej wilgoci. quick-mix posiada bogate doświadczenie w opracowywaniu i produkcji zaawansowanych systemów uszczelniających, najczęściej dobieranych do indywidualnych wymagań projektów budowlanych. Hydroizolacja mostów, tuneli oraz zbiorników. BAT Jest bitumiczną powłoką przeciwwilgociową do wykonywania cienkowarstwowych uszczelnień podłoży mineralnych. Produkt rekomendowany dla tworzenia izolacji wodochronnych do podziemnych części obiektów mostowych i tuneli. Przed przystąpieniem do wykonywania powłoki izolacyjnej, podłoże należy zagruntować materiałem BAT rozcieńczonym z wodą w proporcjach 1:10. Posiada aprobatę techniczną IBDiM. BD 2K Jest to dwuskładnikowa, elastyczna powłoka bitumiczna przeznaczona do wykonywania izolacji przeciwwodnych, m.in. zbiorników żelbetowych, ścian fundamentowych obiektów budowlanych. Nie zawiera rozpuszczalników, posiada dodatek włókien oraz jest łatwa w obróbce. Przed wykonaniem powłoki hydroizolacyjnej zalecamy zagruntowanie powierzchni z zastosowaniem produktu quick-mix BAT (rozcieńczony z wodą 1:10). Posiada Aprobatę Techniczną ITB. BD 2K W Jest to bitumiczna, wzmocniona włóknem powłoka uszczelniająca zimowa, przeznaczona do wykonywania grubowarstwowych izolacji przeciwwodnych m.in. fundamentów oraz zewnętrznej izolacji zbiorników żelbetowych. Przed nałożeniem BD 2K W zalecane jest gruntowanie powierzchni środkiem quick-mix BSG lub rozcieńczonym BAT. Posiada Aprobatę Techniczną ITB.

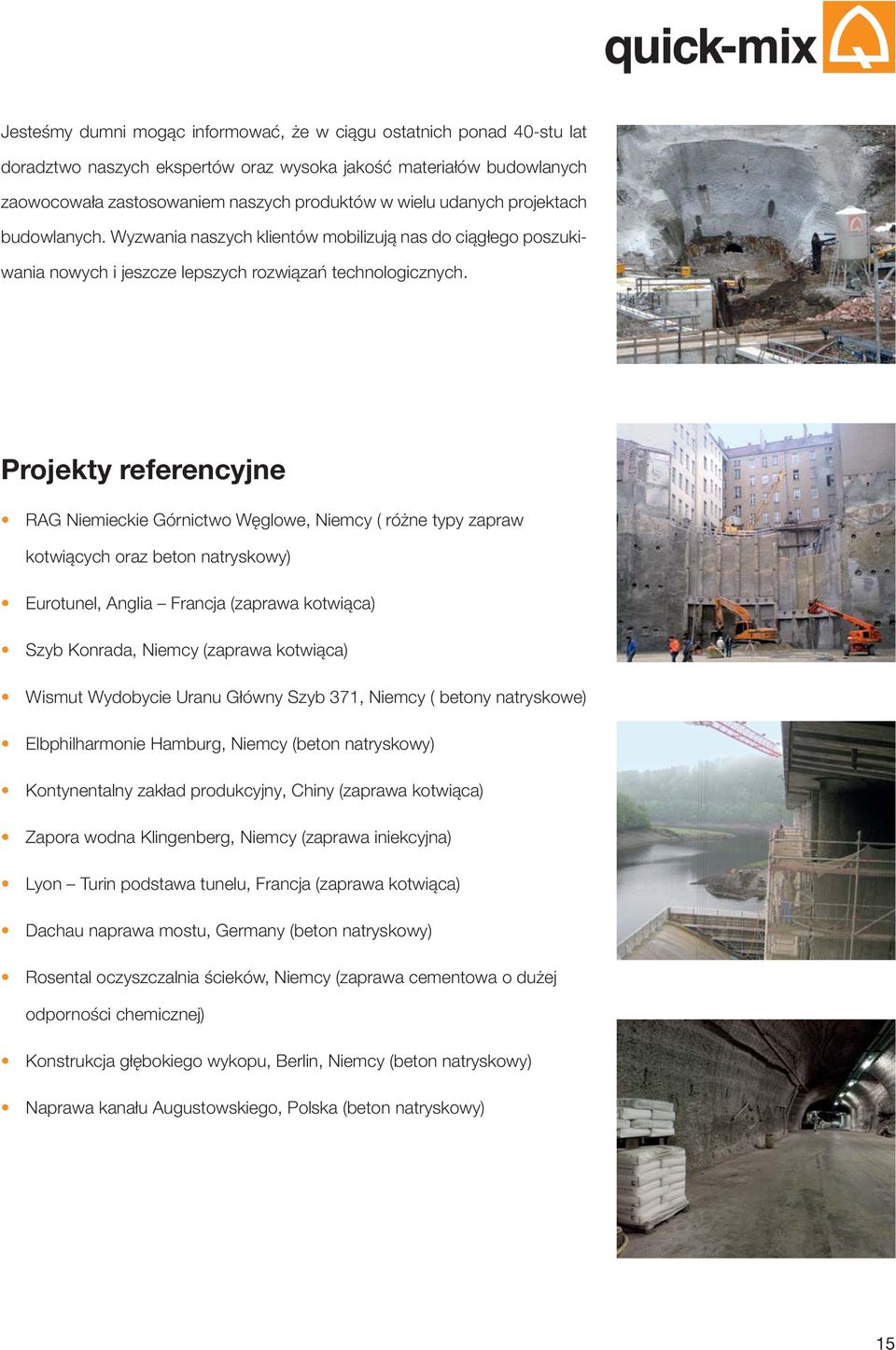

15 Jesteśmy dumni mogąc informować, że w ciągu ostatnich ponad 40-stu lat doradztwo naszych ekspertów oraz wysoka jakość materiałów budowlanych zaowocowała zastosowaniem naszych produktów w wielu udanych projektach budowlanych. Wyzwania naszych klientów mobilizują nas do ciągłego poszukiwania nowych i jeszcze lepszych rozwiązań technologicznych. Projekty referencyjne RAG Niemieckie Górnictwo Węglowe, Niemcy ( różne typy zapraw kotwiących oraz beton natryskowy) Eurotunel, Anglia Francja (zaprawa kotwiąca) Szyb Konrada, Niemcy (zaprawa kotwiąca) Wismut Wydobycie Uranu Główny Szyb 371, Niemcy ( betony natryskowe) Elbphilharmonie Hamburg, Niemcy (beton natryskowy) Kontynentalny zakład produkcyjny, Chiny (zaprawa kotwiąca) Zapora wodna Klingenberg, Niemcy (zaprawa iniekcyjna) Lyon Turin podstawa tunelu, Francja (zaprawa kotwiąca) Dachau naprawa mostu, Germany (beton natryskowy) Rosental oczyszczalnia ścieków, Niemcy (zaprawa cementowa o dużej odporności chemicznej) Konstrukcja głębokiego wykopu, Berlin, Niemcy (beton natryskowy) Naprawa kanału Augustowskiego, Polska (beton natryskowy) 15

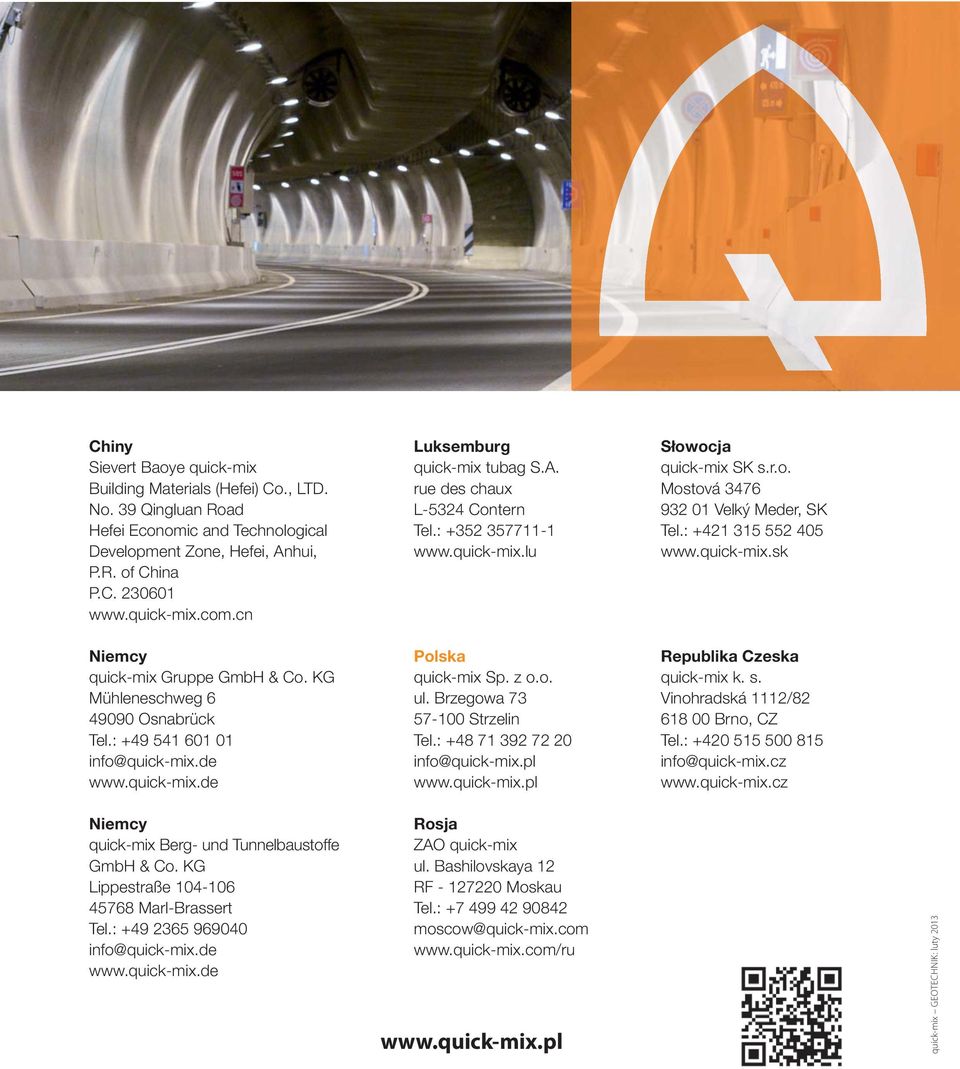

16 Chiny Sievert Baoye quick-mix Building Materials (Hefei) Co., LTD. No. 39 Qingluan Road Hefei Economic and Technological Development Zone, Hefei, Anhui, P.R. of China P.C Niemcy quick-mix Gruppe GmbH & Co. KG Mühleneschweg Osnabrück Tel.: info@quick-mix.de Luksemburg quick-mix tubag S.A. rue des chaux L-5324 Contern Tel.: Polska quick-mix Sp. z o.o. ul. Brzegowa Strzelin Tel.: info@quick-mix.pl Słowocja quick-mix SK s.r.o. Mostová Velký Meder, SK Tel.: Republika Czeska quick-mix k. s. Vinohradská 1112/ Brno, CZ Tel.: info@quick-mix.cz Niemcy quick-mix Berg- und Tunnelbaustoffe GmbH & Co. KG Lippestraße Marl-Brassert Tel.: info@quick-mix.de Rosja ZAO quick-mix ul. Bashilovskaya 12 RF Moskau Tel.: moscow@quick-mix.com quick-mix GEOTECHNIK: luty 2013
