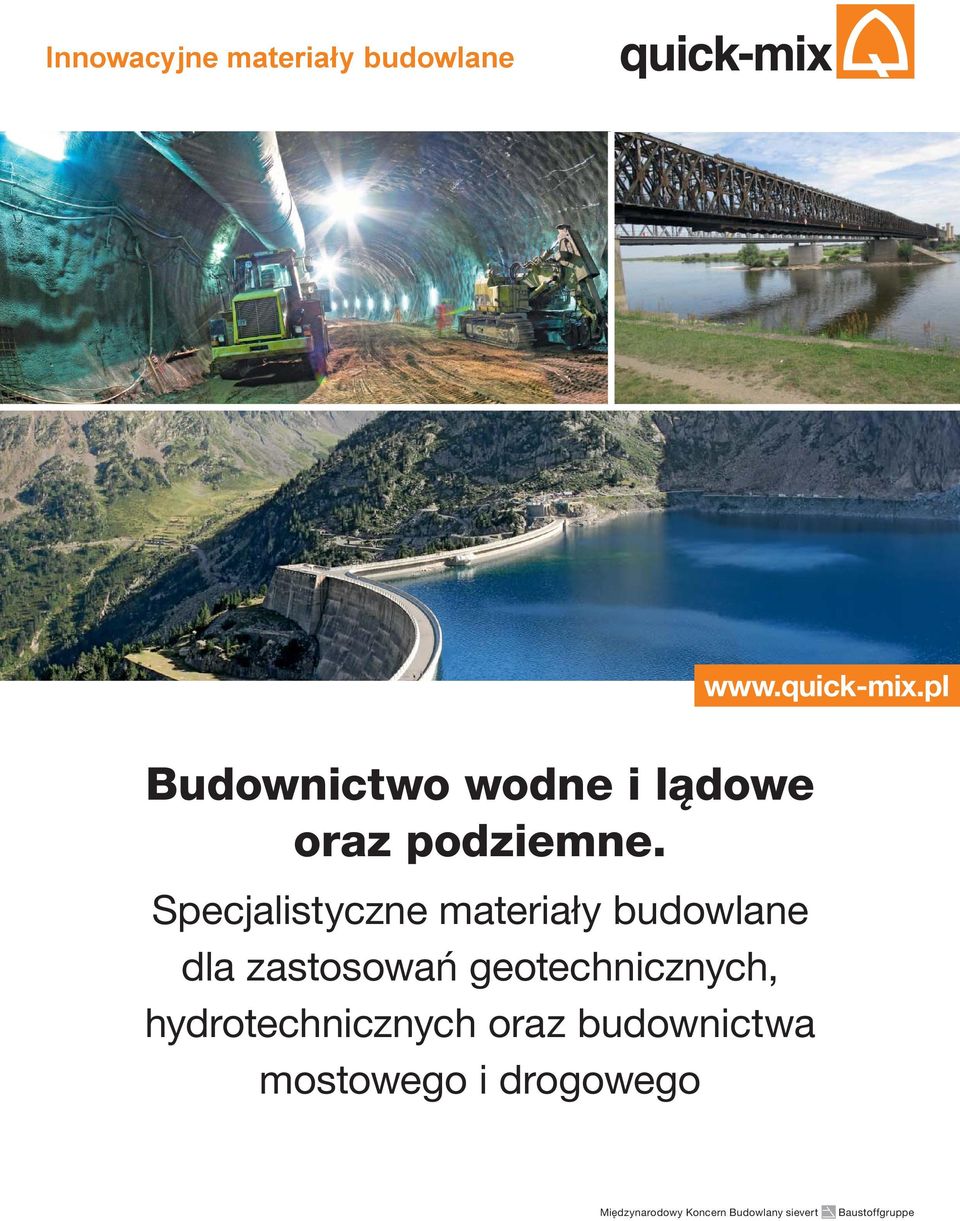

1 Innowacyjne materiały budowlane Budownictwo wodne i lądowe oraz podziemne. Specjalistyczne materiały budowlane dla zastosowań geotechnicznych, hydrotechnicznych oraz budownictwa mostowego i drogowego Międzynarodowy Koncern Budowlany sievert Baustoffgruppe

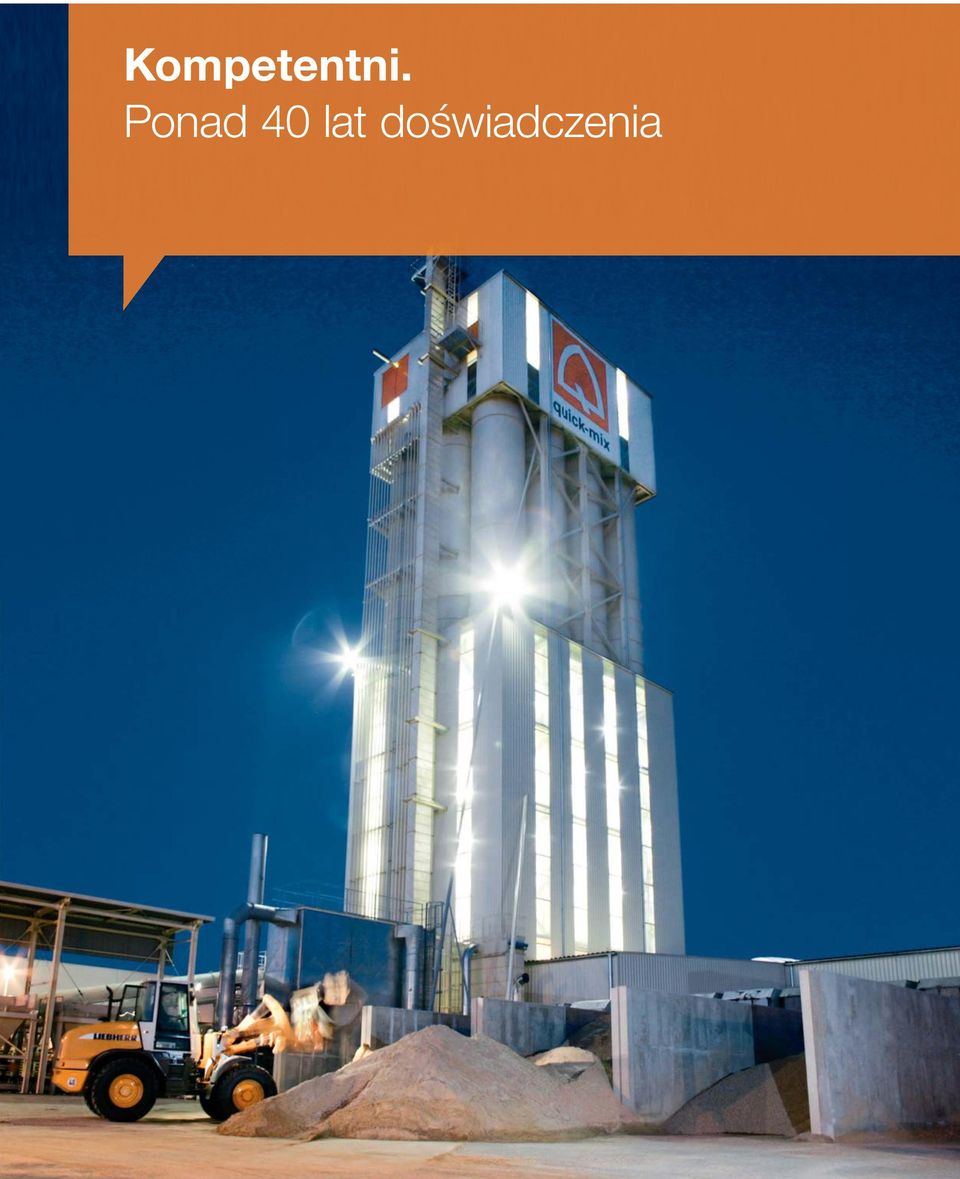

2 Kompetentni. Ponad 40 lat doświadczenia

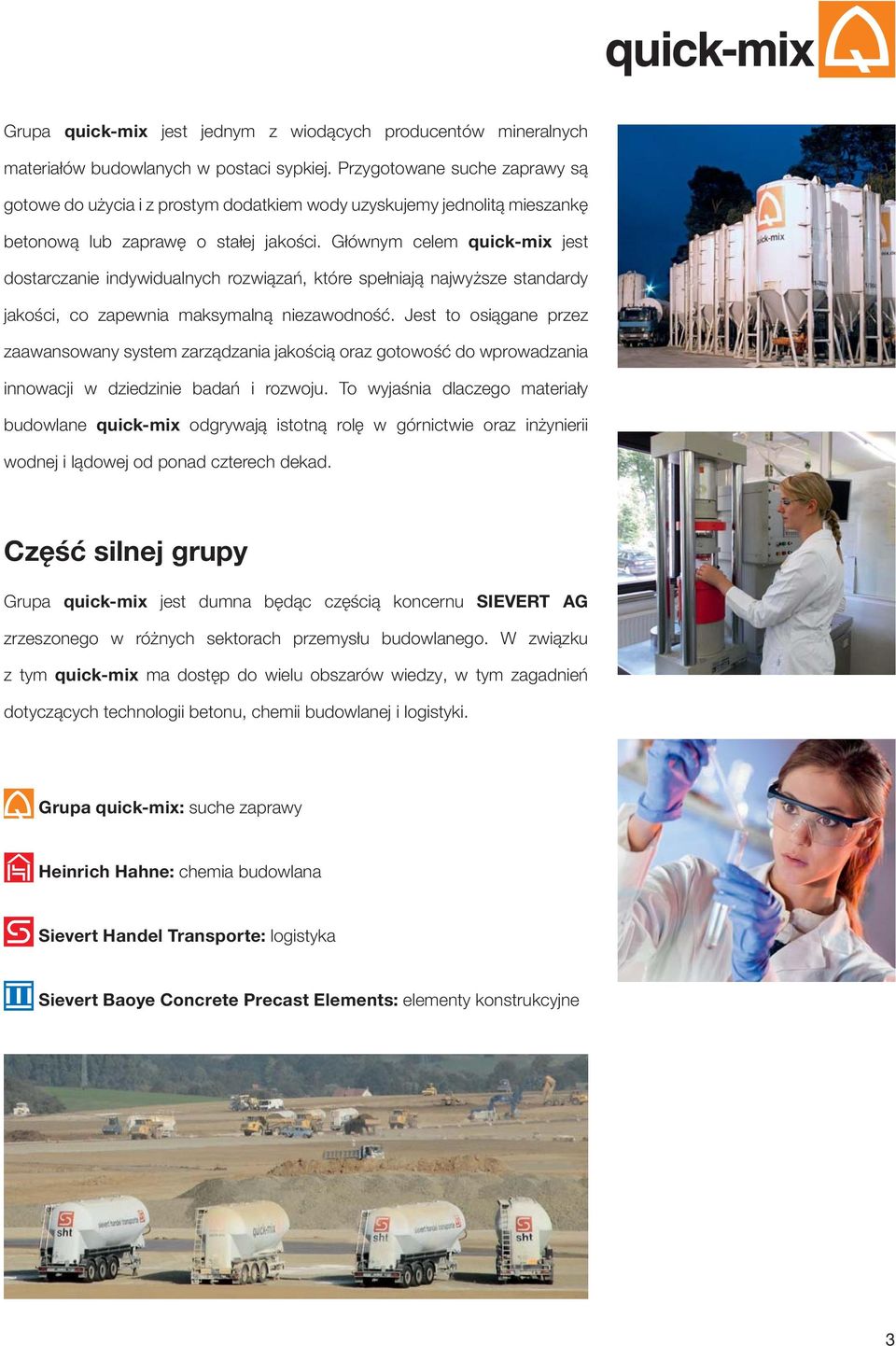

3 Grupa quick-mix jest jednym z wiodących producentów mineralnych materiałów budowlanych w postaci sypkiej. Przygotowane suche zaprawy są gotowe do użycia i z prostym dodatkiem wody uzyskujemy jednolitą mieszankę betonową lub zaprawę o stałej jakości. Głównym celem quick-mix jest dostarczanie indywidualnych rozwiązań, które spełniają najwyższe standardy jakości, co zapewnia maksymalną niezawodność. Jest to osiągane przez zaawansowany system zarządzania jakością oraz gotowość do wprowadzania innowacji w dziedzinie badań i rozwoju. To wyjaśnia dlaczego materiały budowlane quick-mix odgrywają istotną rolę w górnictwie oraz inżynierii wodnej i lądowej od ponad czterech dekad. Część silnej grupy Grupa quick-mix jest dumna będąc częścią koncernu SIEVERT AG zrzeszonego w różnych sektorach przemysłu budowlanego. W związku z tym quick-mix ma dostęp do wielu obszarów wiedzy, w tym zagadnień dotyczących technologii betonu, chemii budowlanej i logistyki. Grupa quick-mix: suche zaprawy Heinrich Hahne: chemia budowlana Sievert Handel Transporte: logistyka Sievert Baoye Concrete Precast Elements: elementy konstrukcyjne 3

4 Przewidujący. Z nami zawsze jest rozwiązanie

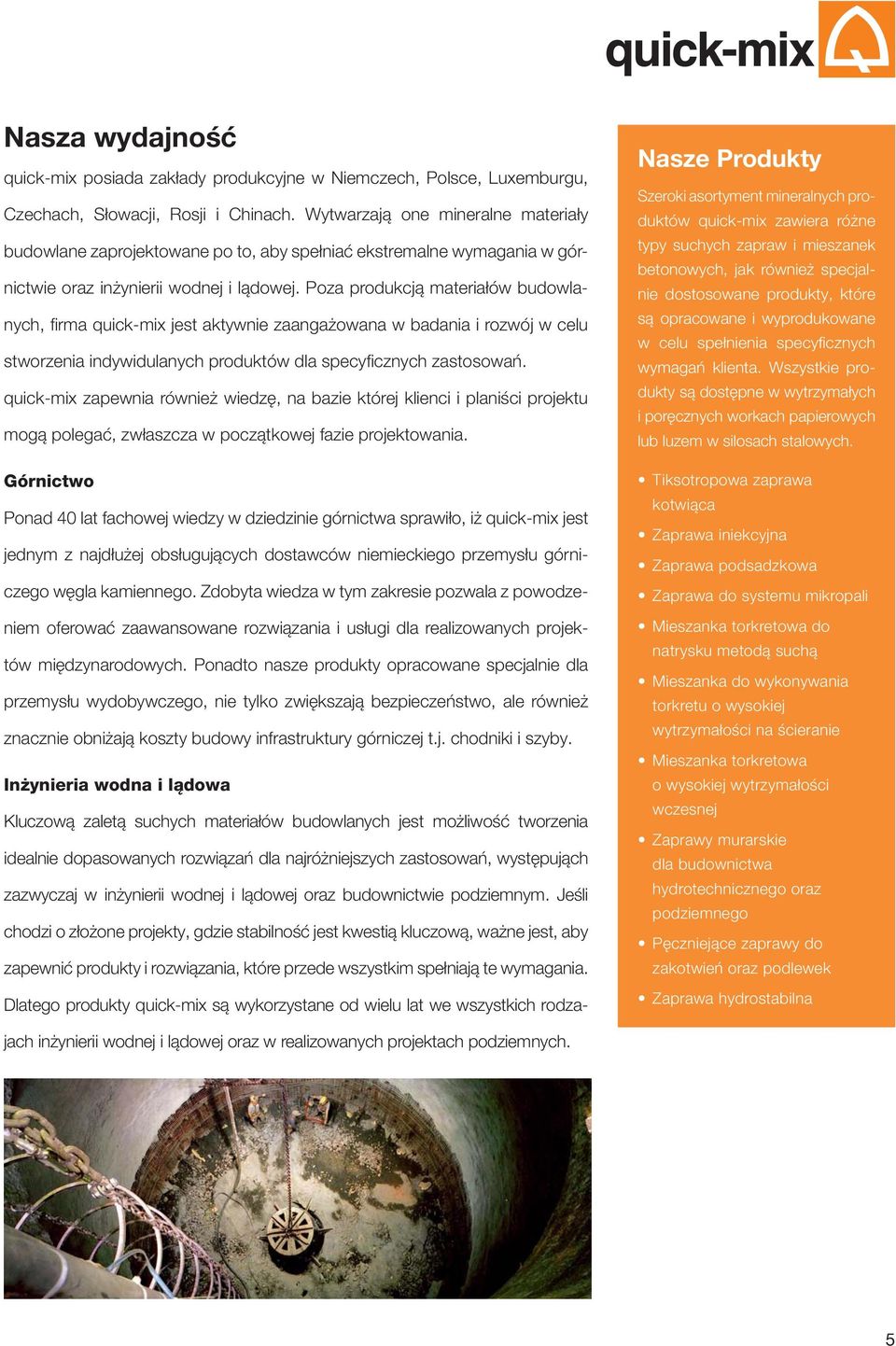

5 Nasza wydajność Nasze Produkty Szeroki asortyment mineralnych produktów quick-mix zawiera różne typy suchych zapraw i mieszanek betonowych, jak również specjalnie dostosowane produkty, które są opracowane i wyprodukowane w celu spełnienia specyfi cznych wymagań klienta. Wszystkie produkty są dostępne w wytrzymałych i poręcznych workach papierowych lub luzem w silosach stalowych. Tiksotropowa zaprawa kotwiąca Zaprawa iniekcyjna Zaprawa podsadzkowa Zaprawa do systemu mikropali Mieszanka torkretowa do natrysku metodą suchą Mieszanka do wykonywania torkretu o wysokiej wytrzymałości na ścieranie Mieszanka torkretowa o wysokiej wytrzymałości wczesnej Zaprawy murarskie dla budownictwa hydrotechnicznego oraz podziemnego Pęczniejące zaprawy do zakotwień oraz podlewek Zaprawa hydrostabilna quick-mix posiada zakłady produkcyjne w Niemczech, Polsce, Luxemburgu, Czechach, Słowacji, Rosji i Chinach. Wytwarzają one mineralne materiały budowlane zaprojektowane po to, aby spełniać ekstremalne wymagania w górnictwie oraz inżynierii wodnej i lądowej. Poza produkcją materiałów budowlanych, fi rma quick-mix jest aktywnie zaangażowana w badania i rozwój w celu stworzenia indywidulanych produktów dla specyfi cznych zastosowań. quick-mix zapewnia również wiedzę, na bazie której klienci i planiści projektu mogą polegać, zwłaszcza w początkowej fazie projektowania. Górnictwo Ponad 40 lat fachowej wiedzy w dziedzinie górnictwa sprawiło, iż quick-mix jest jednym z najdłużej obsługujących dostawców niemieckiego przemysłu górniczego węgla kamiennego. Zdobyta wiedza w tym zakresie pozwala z powodzeniem oferować zaawansowane rozwiązania i usługi dla realizowanych projektów międzynarodowych. Ponadto nasze produkty opracowane specjalnie dla przemysłu wydobywczego, nie tylko zwiększają bezpieczeństwo, ale również znacznie obniżają koszty budowy infrastruktury górniczej t.j. chodniki i szyby. Inżynieria wodna i lądowa Kluczową zaletą suchych materiałów budowlanych jest możliwość tworzenia idealnie dopasowanych rozwiązań dla najróżniejszych zastosowań, występująch zazwyczaj w inżynierii wodnej i lądowej oraz budownictwie podziemnym. Jeśli chodzi o złożone projekty, gdzie stabilność jest kwestią kluczową, ważne jest, aby zapewnić produkty i rozwiązania, które przede wszystkim spełniają te wymagania. Dlatego produkty quick-mix są wykorzystane od wielu lat we wszystkich rodzajach inżynierii wodnej i lądowej oraz w realizowanych projektach podziemnych. 5

6 Pewność. quick-mix zaprawy kotwiące

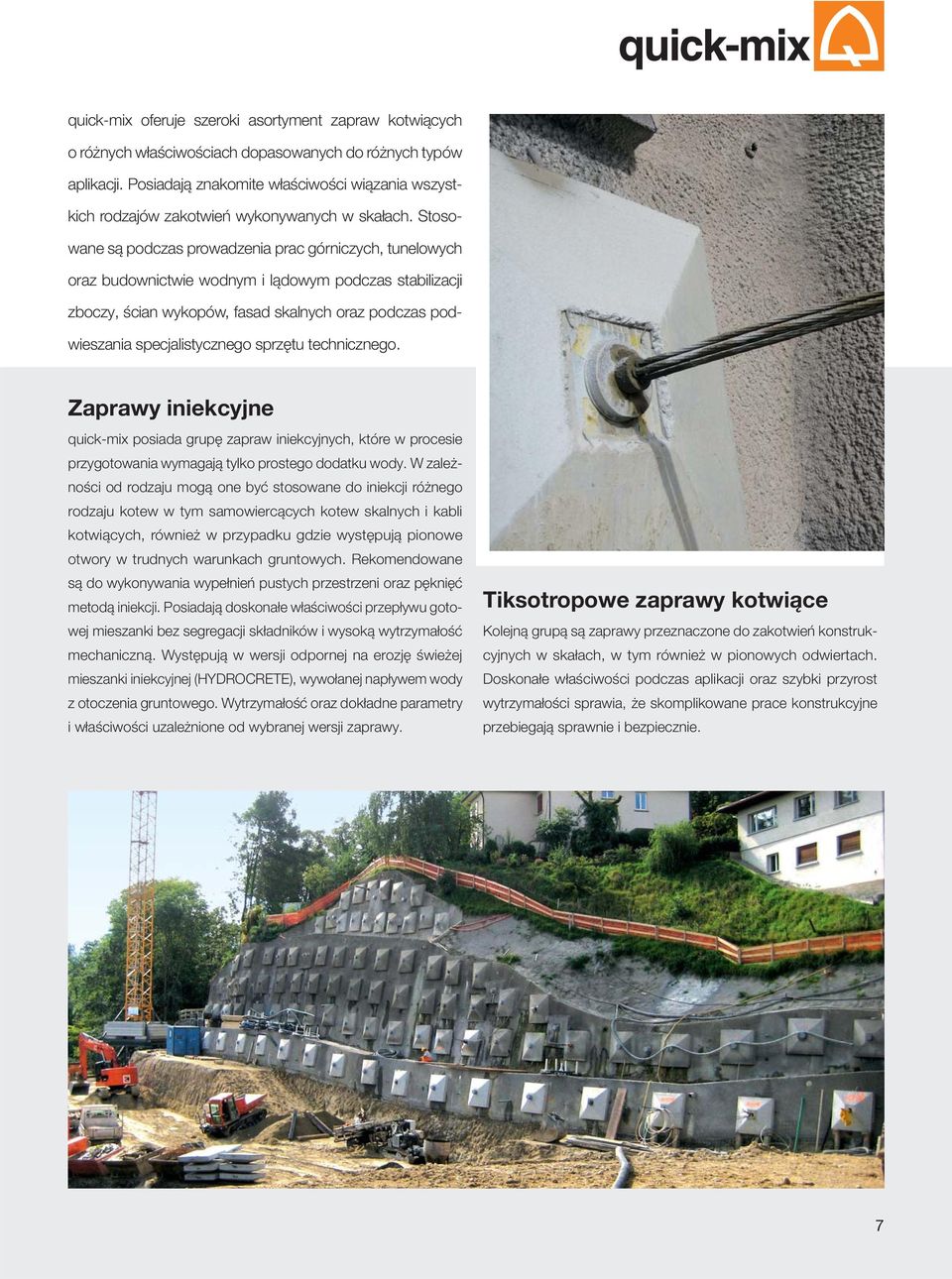

7 quick-mix oferuje szeroki asortyment zapraw kotwiących o różnych właściwościach dopasowanych do różnych typów aplikacji. Posiadają znakomite właściwości wiązania wszystkich rodzajów zakotwień wykonywanych w skałach. Stosowane są podczas prowadzenia prac górniczych, tunelowych oraz budownictwie wodnym i lądowym podczas stabilizacji zboczy, ścian wykopów, fasad skalnych oraz podczas podwieszania specjalistycznego sprzętu technicznego. Zaprawy iniekcyjne quick-mix posiada grupę zapraw iniekcyjnych, które w procesie przygotowania wymagają tylko prostego dodatku wody. W zależności od rodzaju mogą one być stosowane do iniekcji różnego rodzaju kotew w tym samowiercących kotew skalnych i kabli kotwiących, również w przypadku gdzie występują pionowe otwory w trudnych warunkach gruntowych. Rekomendowane są do wykonywania wypełnień pustych przestrzeni oraz pęknięć metodą iniekcji. Posiadają doskonałe właściwości przepływu gotowej mieszanki bez segregacji składników i wysoką wytrzymałość mechaniczną. Występują w wersji odpornej na erozję świeżej mieszanki iniekcyjnej (HYDROCRETE), wywołanej napływem wody z otoczenia gruntowego. Wytrzymałość oraz dokładne parametry i właściwości uzależnione od wybranej wersji zaprawy. Tiksotropowe zaprawy kotwiące Kolejną grupą są zaprawy przeznaczone do zakotwień konstrukcyjnych w skałach, w tym również w pionowych odwiertach. Doskonałe właściwości podczas aplikacji oraz szybki przyrost wytrzymałości sprawia, że skomplikowane prace konstrukcyjne przebiegają sprawnie i bezpiecznie. 7

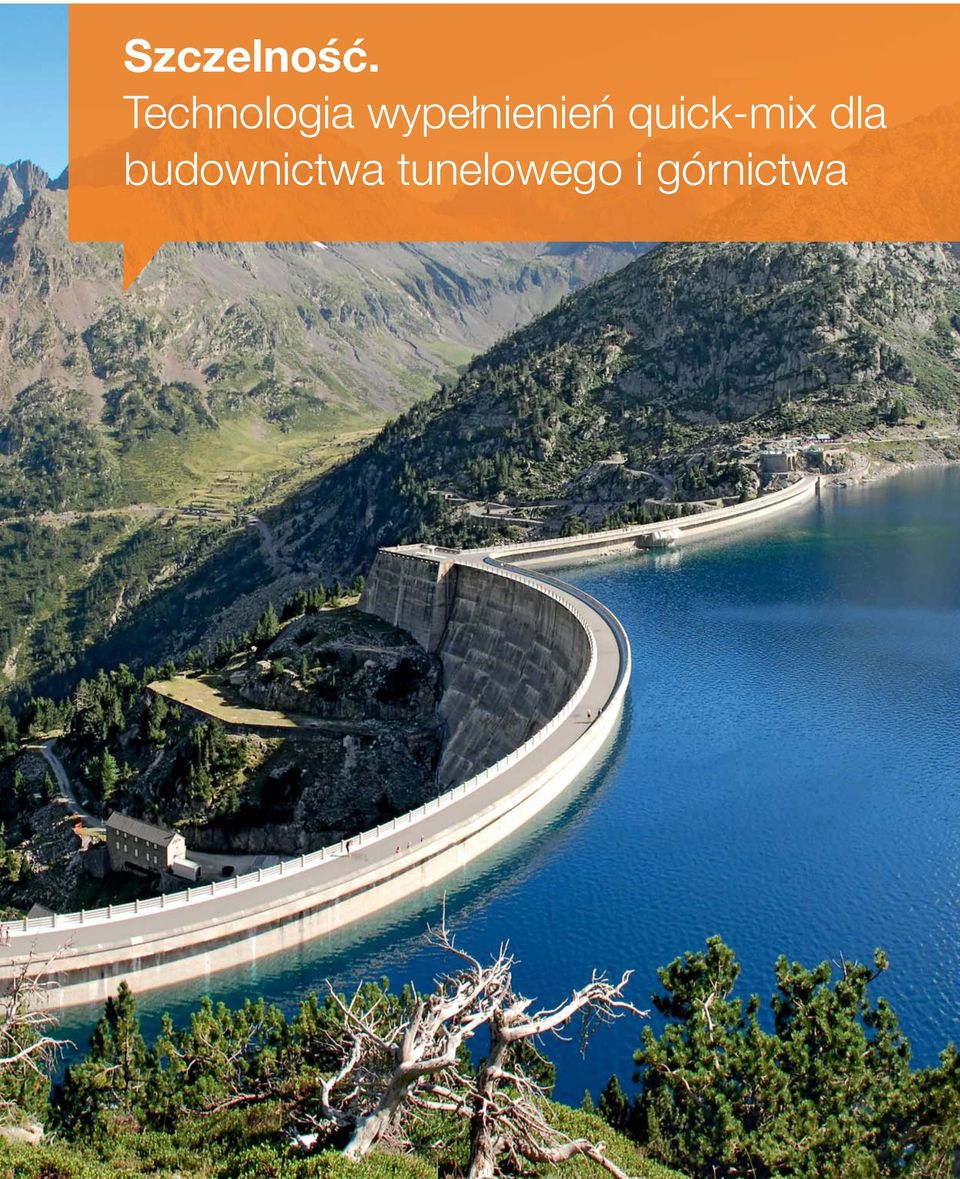

8 Szczelność. Technologia wypełnienień quick-mix dla budownictwa tunelowego i górnictwa

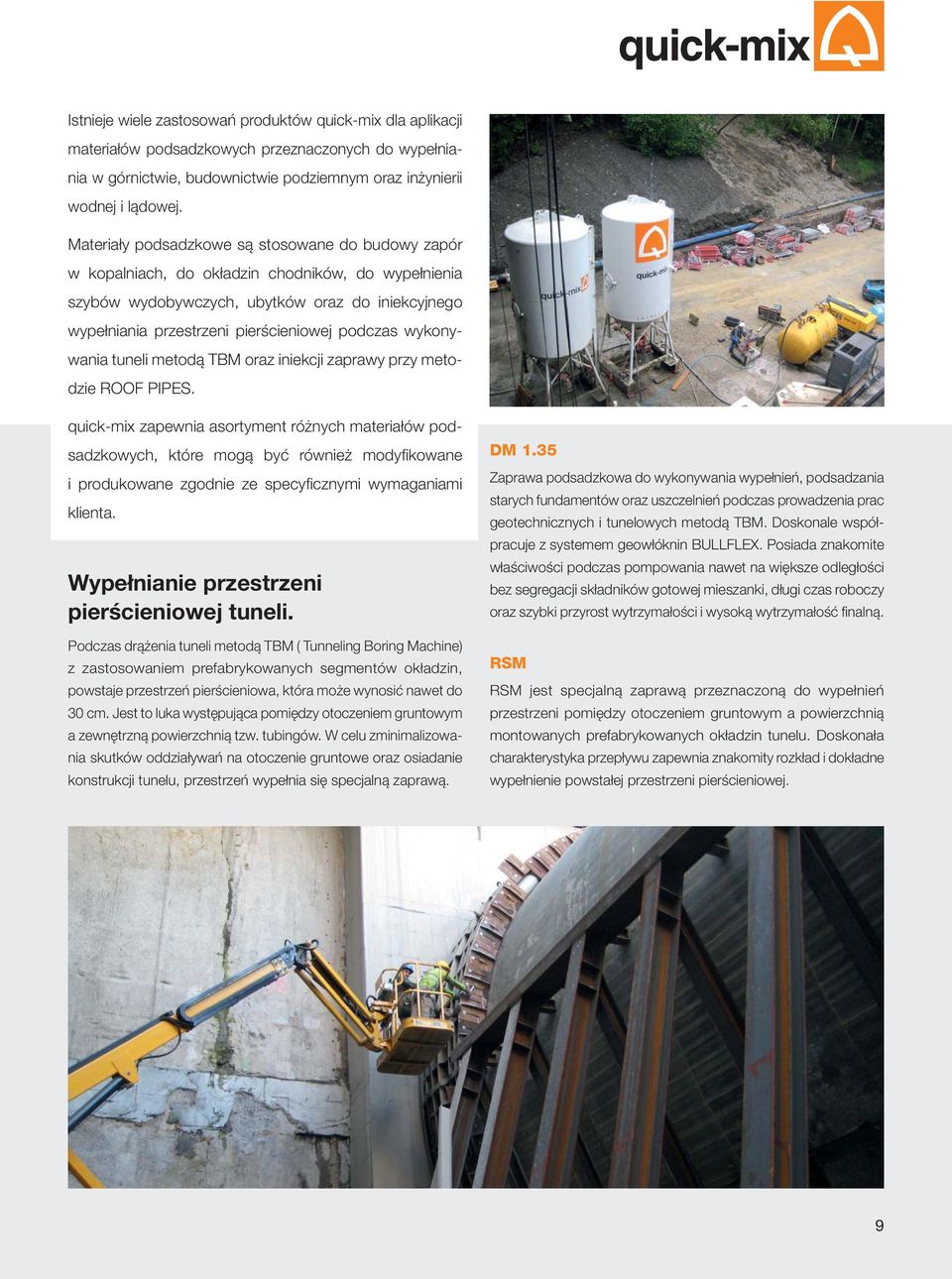

9 Istnieje wiele zastosowań produktów quick-mix dla aplikacji materiałów podsadzkowych przeznaczonych do wypełniania w górnictwie, budownictwie podziemnym oraz inżynierii wodnej i lądowej. Materiały podsadzkowe są stosowane do budowy zapór w kopalniach, do okładzin chodników, do wypełnienia szybów wydobywczych, ubytków oraz do iniekcyjnego wypełniania przestrzeni pierścieniowej podczas wykonywania tuneli metodą TBM oraz iniekcji zaprawy przy metodzie ROOF PIPES. quick-mix zapewnia asortyment różnych materiałów podsadzkowych, które mogą być również modyfi kowane i produkowane zgodnie ze specyfi cznymi wymaganiami klienta. Wypełnianie przestrzeni pierścieniowej tuneli. Podczas drążenia tuneli metodą TBM ( Tunneling Boring Machine) z zastosowaniem prefabrykowanych segmentów okładzin, powstaje przestrzeń pierścieniowa, która może wynosić nawet do 30 cm. Jest to luka występująca pomiędzy otoczeniem gruntowym a zewnętrzną powierzchnią tzw. tubingów. W celu zminimalizowania skutków oddziaływań na otoczenie gruntowe oraz osiadanie konstrukcji tunelu, przestrzeń wypełnia się specjalną zaprawą. DM 1.35 Zaprawa podsadzkowa do wykonywania wypełnień, podsadzania starych fundamentów oraz uszczelnień podczas prowadzenia prac geotechnicznych i tunelowych metodą TBM. Doskonale współpracuje z systemem geowłóknin BULLFLEX. Posiada znakomite właściwości podczas pompowania nawet na większe odległości bez segregacji składników gotowej mieszanki, długi czas roboczy oraz szybki przyrost wytrzymałości i wysoką wytrzymałość fi nalną. RSM RSM jest specjalną zaprawą przeznaczoną do wypełnień przestrzeni pomiędzy otoczeniem gruntowym a powierzchnią montowanych prefabrykowanych okładzin tunelu. Doskonała charakterystyka przepływu zapewnia znakomity rozkład i dokładne wypełnienie powstałej przestrzeni pierścieniowej. 9

10 Nośność i bezpieczeństwo. Suche mieszanki do wykonywania TORKRETU

11 quick-mix produkuje szeroki asortyment mieszanek do wykonywania torkretu metodą suchą. Materiały wytwarzane są w kilku klasach wytrzymałości zgodnie z normą EN z zapewnieniem jednolitej i powtarzalnej jakości. Każdy rodzaj mieszanki zawiera wysokiej jakości frakcjonowane kruszywa, spoiwo hydrauliczne oraz dodatki polepszające właściwości torkretu podczas aplikacji (np. zmniejszenie odbicia podczas natrysku) oraz po wbudowaniu w konstrukcję (np. polepszenie wodoszczelności i mrozoodporności). Beton natryskowy quick-mix SB Grupa suchych mieszanek do wykonywania torkretu metodą suchą. Produkt posiada uziarnienie 0-8 mm oraz występuje w trzech klasach wytrzymałości: SB 25 C25/30 SB 35 C30/37 SB 45 C35/45 Mieszanka rekomendowana jest do nakładania w grubościach od 30 mm do 100 mm w jednym cyklu roboczym. Betony natryskowe SB dostępne są również w wersji odpornej na siarczany. Mieszanka do wykonywania torkretu BN4 Grupa gotowych mieszanek do wykonywania torkretu metodą suchą. Zaprawa posiada uziarnienie 0-4 mm, występuje w trzech klasach wytrzymałości : BN4 25/30 C25/30 BN4 30/37 C30/37 BN4 35/45 C35/45 Produkt rekomendowany jest do nakładania w grubościach od 12 mm do 60 mm w jednym cyklu roboczym. Betony natryskowe BN występują w kilku odmianach z dodatkiem mikrokrzemionki M, migrujących inhibitorów korozji I, trasu reńskiego Tubag T, oraz w wersji modyfi kowanej polimerem P. Ponadto wszystkie odmiany betonów natryskowych BN występują w wersji odpornej na środowisko korozji chemicznej wywołanej oddziaływaniem siarczanów HS. Mieszanki torkretowe quick-mix ze względu na swoje parametry i właściwości z powodzeniem stosowane są podczas prac wykonywanych przy naprawie i wznoszeniu obiektów inżynieryjnych geotechnicznych i hydrotechnicznych, budownictwie drogowym i kolejowym oraz tunelowym. 11

12 Innowacyjność. Zaprawy do specjalnych obszarów zastosowania

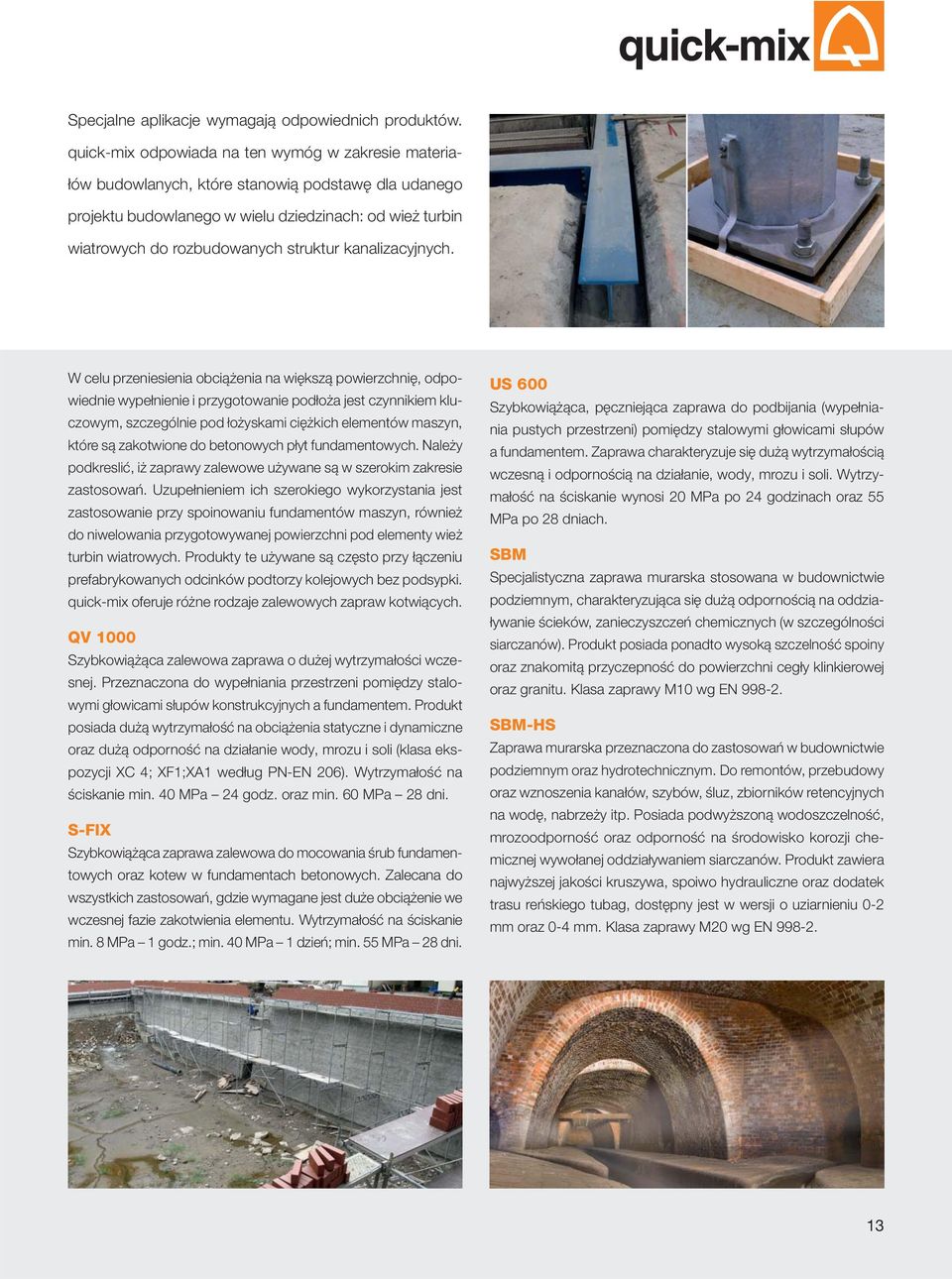

13 Specjalne aplikacje wymagają odpowiednich produktów. quick-mix odpowiada na ten wymóg w zakresie materiałów budowlanych, które stanowią podstawę dla udanego projektu budowlanego w wielu dziedzinach: od wież turbin wiatrowych do rozbudowanych struktur kanalizacyjnych. W celu przeniesienia obciążenia na większą powierzchnię, odpowiednie wypełnienie i przygotowanie podłoża jest czynnikiem kluczowym, szczególnie pod łożyskami ciężkich elementów maszyn, które są zakotwione do betonowych płyt fundamentowych. Należy podkreslić, iż zaprawy zalewowe używane są w szerokim zakresie zastosowań. Uzupełnieniem ich szerokiego wykorzystania jest zastosowanie przy spoinowaniu fundamentów maszyn, również do niwelowania przygotowywanej powierzchni pod elementy wież turbin wiatrowych. Produkty te używane są często przy łączeniu prefabrykowanych odcinków podtorzy kolejowych bez podsypki. quick-mix oferuje różne rodzaje zalewowych zapraw kotwiących. QV 1000 Szybkowiążąca zalewowa zaprawa o dużej wytrzymałości wczesnej. Przeznaczona do wypełniania przestrzeni pomiędzy stalowymi głowicami słupów konstrukcyjnych a fundamentem. Produkt posiada dużą wytrzymałość na obciążenia statyczne i dynamiczne oraz dużą odporność na działanie wody, mrozu i soli (klasa ekspozycji XC 4; XF1;XA1 według PN-EN 206). Wytrzymałość na ściskanie min. 40 MPa 24 godz. oraz min. 60 MPa 28 dni. S-FIX Szybkowiążąca zaprawa zalewowa do mocowania śrub fundamentowych oraz kotew w fundamentach betonowych. Zalecana do wszystkich zastosowań, gdzie wymagane jest duże obciążenie we wczesnej fazie zakotwienia elementu. Wytrzymałość na ściskanie min. 8 MPa 1 godz.; min. 40 MPa 1 dzień; min. 55 MPa 28 dni. US 600 Szybkowiążąca, pęczniejąca zaprawa do podbijania (wypełniania pustych przestrzeni) pomiędzy stalowymi głowicami słupów a fundamentem. Zaprawa charakteryzuje się dużą wytrzymałością wczesną i odpornością na działanie, wody, mrozu i soli. Wytrzymałość na ściskanie wynosi 20 MPa po 24 godzinach oraz 55 MPa po 28 dniach. SBM Specjalistyczna zaprawa murarska stosowana w budownictwie podziemnym, charakteryzująca się dużą odpornością na oddziaływanie ścieków, zanieczyszczeń chemicznych (w szczególności siarczanów). Produkt posiada ponadto wysoką szczelność spoiny oraz znakomitą przyczepność do powierzchni cegły klinkierowej oraz granitu. Klasa zaprawy M10 wg EN SBM-HS Zaprawa murarska przeznaczona do zastosowań w budownictwie podziemnym oraz hydrotechnicznym. Do remontów, przebudowy oraz wznoszenia kanałów, szybów, śluz, zbiorników retencyjnych na wodę, nabrzeży itp. Posiada podwyższoną wodoszczelność, mrozoodporność oraz odporność na środowisko korozji chemicznej wywołanej oddziaływaniem siarczanów. Produkt zawiera najwyższej jakości kruszywa, spoiwo hydrauliczne oraz dodatek trasu reńskiego tubag, dostępny jest w wersji o uziarnieniu 0-2 mm oraz 0-4 mm. Klasa zaprawy M20 wg EN

14 Trwałość. System hydroizolacji quick-mix Każda budowla i element konstrukcyjny mający kontakt z gruntem powinien być w odpowiedni sposób zabezpieczony przed odziaływaniem migrującej wilgoci lub wody napierającej. Ponadto powierzchnie konstrukcji obiektów hydrotechnicznych mające stały lub zmienny kontakt z wodą również powinny zostać dobrze zabezpieczone. quick-mix posiada bogate doświadczenie w zakresie opracowywania i produkcji zaawansowanych systemów uszczelnień powłokowych. Hydroizolacja mostów, tuneli oraz zbiorników. BAT Jest bitumiczną powłoką przeciwwilgociową do wykonywania cienkowarstwowych uszczelnień podłoży mineralnych. Produkt rekomendowany dla tworzenia izolacji wodochronnych do podziemnych części obiektów mostowych i tuneli. Przed przystąpieniem do wykonywania powłoki izolacyjnej, podłoże należy zagruntować materiałem BAT rozcieńczonym z wodą w proporcjach 1:10. Posiada aprobatę techniczną IBDiM. BD2K Jest to dwuskładnikowa, elastyczna powłoka bitumiczna przeznaczona do wykonywania izolacji przeciwwodnych, m.in. zbiorników żelbetowych, ścian fundamentowych obiektów budowlanych. Nie zawiera rozpuszczalników, posiada dodatek włókien oraz jest łatwa w obróbce. Przed wykonaniem powłoki hydroizolacyjnej zalecamy zagruntowanie powierzchni z zastosowaniem produktu quick-mix BAT (rozcieńczony z wodą 1:10). Posiada aprobatę techniczną ITB. BD2KW Jest to bitumiczna, wzmocniona włóknem powłoka uszczelniająca zimowa, przeznaczona do wykonywania grubowarstwowych izolacji przeciwwodnych m.in. fundamentów oraz zewnętrznej izolacji zbiorników żelbetowych. Przed nałożeniem BD2KW zalecane jest gruntowanie powierzchni środkiem quick-mix BSG lub rozcieńczonym BAT. Posiada aprobatę techniczną ITB. FDS2K Dwuskładnikowy mineralny szlam uszczelniający modyfi kowany ciekłą dyspersją polimerową. Produkt rekomendowany jest to tworzenia warstw izolacji powłokowych powierzchni mineralnych m.in. zbiorników na wodę pitną, basenów, obiektów hydrotechnicznych. Posiada atest PZH na kontakt z wodą pitną oraz aprobatę ITB.

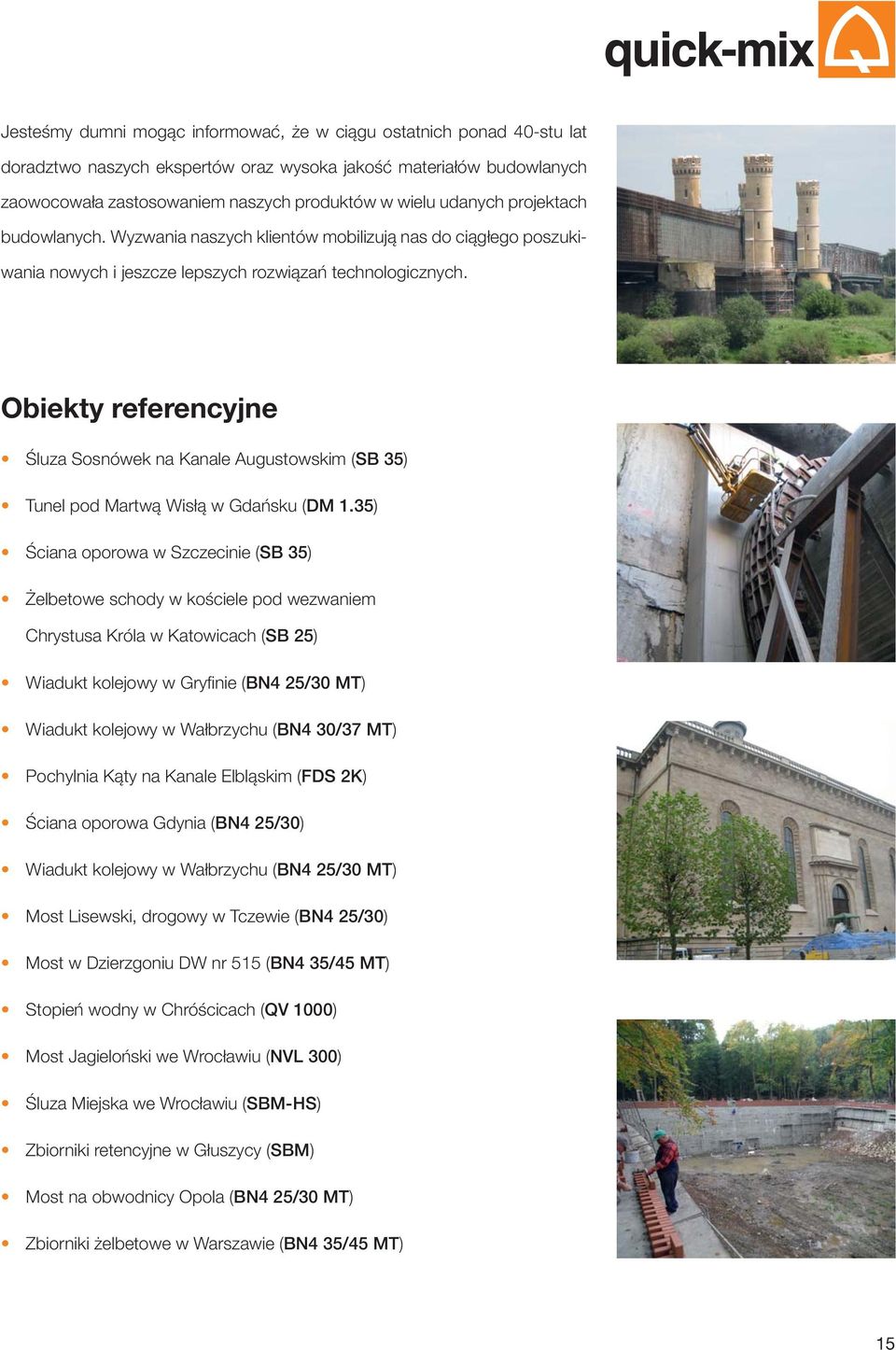

15 Jesteśmy dumni mogąc informować, że w ciągu ostatnich ponad 40-stu lat doradztwo naszych ekspertów oraz wysoka jakość materiałów budowlanych zaowocowała zastosowaniem naszych produktów w wielu udanych projektach budowlanych. Wyzwania naszych klientów mobilizują nas do ciągłego poszukiwania nowych i jeszcze lepszych rozwiązań technologicznych. Obiekty referencyjne Śluza Sosnówek na Kanale Augustowskim (SB 35) Tunel pod Martwą Wisłą w Gdańsku (DM 1.35) Ściana oporowa w Szczecinie (SB 35) Żelbetowe schody w kościele pod wezwaniem Chrystusa Króla w Katowicach (SB 25) Wiadukt kolejowy w Gryfi nie (BN4 25/30 MT) Wiadukt kolejowy w Wałbrzychu (BN4 30/37 MT) Pochylnia Kąty na Kanale Elbląskim (FDS 2K) Ściana oporowa Gdynia (BN4 25/30) Wiadukt kolejowy w Wałbrzychu (BN4 25/30 MT) Most Lisewski, drogowy w Tczewie (BN4 25/30) Most w Dzierzgoniu DW nr 515 (BN4 35/45 MT) Stopień wodny w Chróścicach (QV 1000) Most Jagieloński we Wrocławiu (NVL 300) Śluza Miejska we Wrocławiu (SBM-HS) Zbiorniki retencyjne w Głuszycy (SBM) Most na obwodnicy Opola (BN4 25/30 MT) Zbiorniki żelbetowe w Warszawie (BN4 35/45 MT) 15

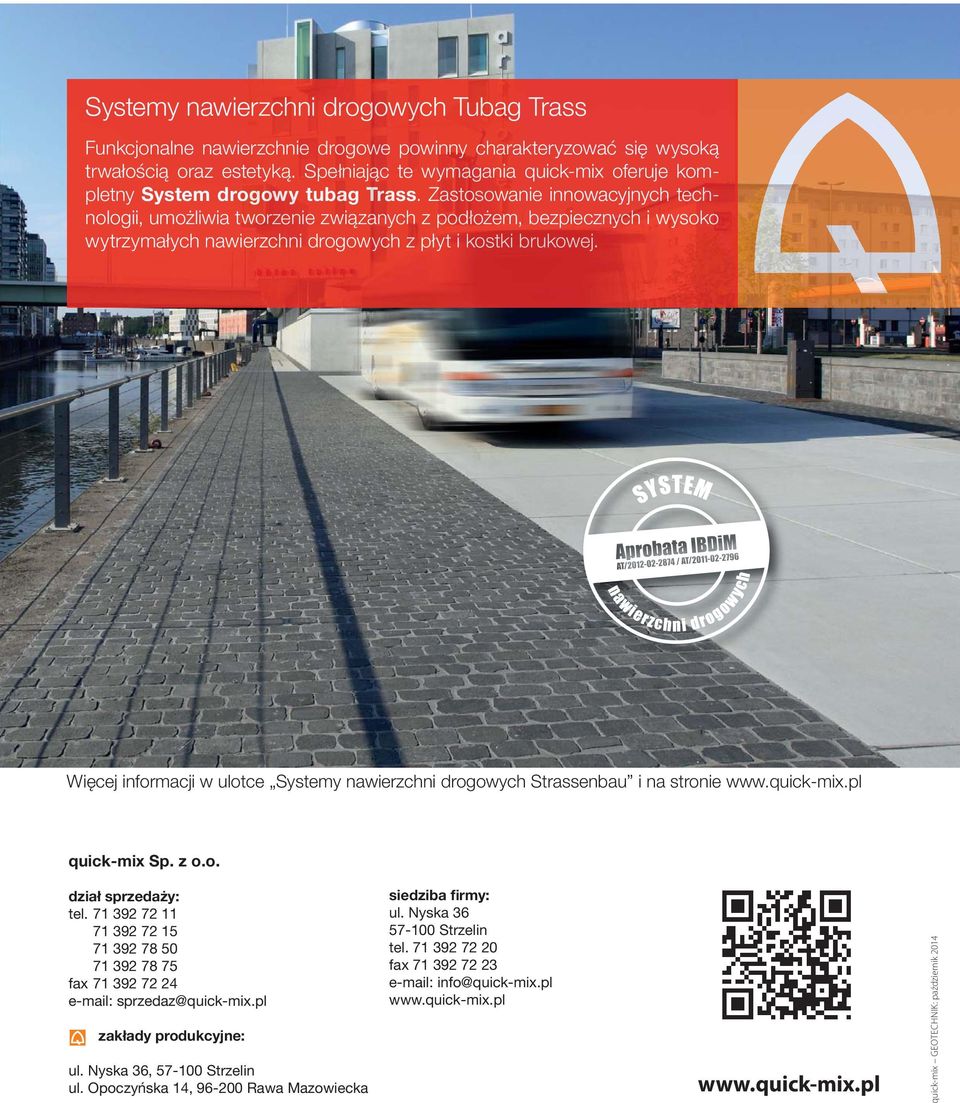

16 Systemy nawierzchni drogowych Tubag Trass Funkcjonalne nawierzchnie drog owe powinn y ch ar akte ryzować się wysoką trwałością oraz estetyką. Sp ełni ając te wyma maga gani a quick-mi x oferuje kompletny System drogowy tubag Tra ss. Zast stos owanie innowacyjnych tec h- nologii, umożliwia two worz en ie zwi ązan ych z po dłoż ożem, bezpie ieczny nych i wys ok o wytr zymałych nawierzchni drogowy wych z płyt i ko stki brukowej. Więcej informacji w ulotce Systemy nawierzchni drogowych Strassenbau i na stronie quick-mix Sp. z o.o. dział sprzedaży: tel fax sprzedaz@quick-mix.pl zakłady produkcyjne: ul. Nyska 36, Strzelin ul. Opoczyńska 14, Rawa Mazowiecka siedziba firmy: ul. Nyska Strzelin tel fax info@quick-mix.pl quick-mix GEOTECHNIK: październik 2014
