1 8 marca 2011 Łukasz Matyasik

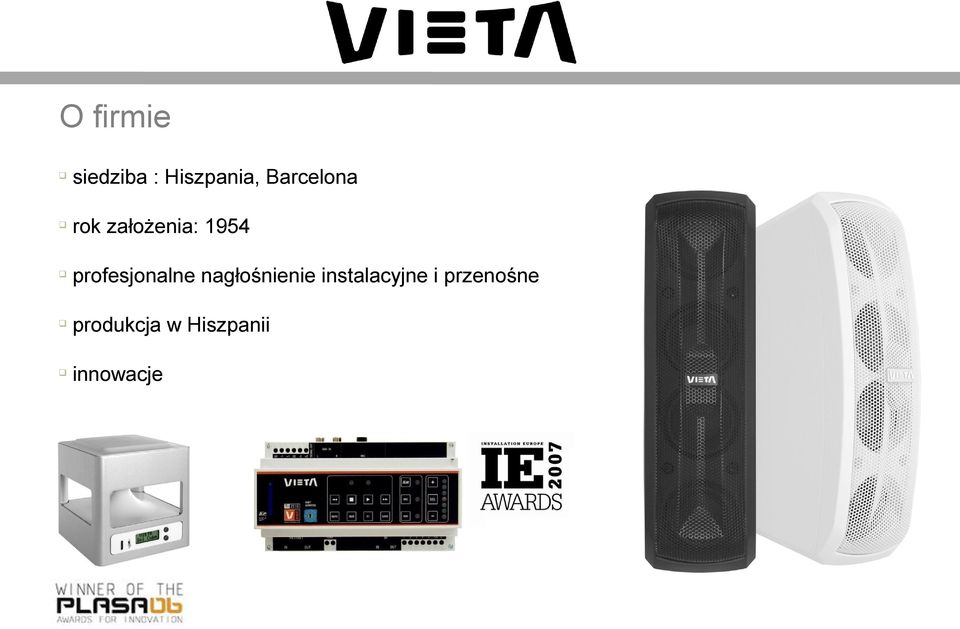

2 O firmie siedziba : Hiszpania, Barcelona rok założenia: 1954 profesjonalne nagłośnienie instalacyjne i przenośne produkcja w Hiszpanii innowacje

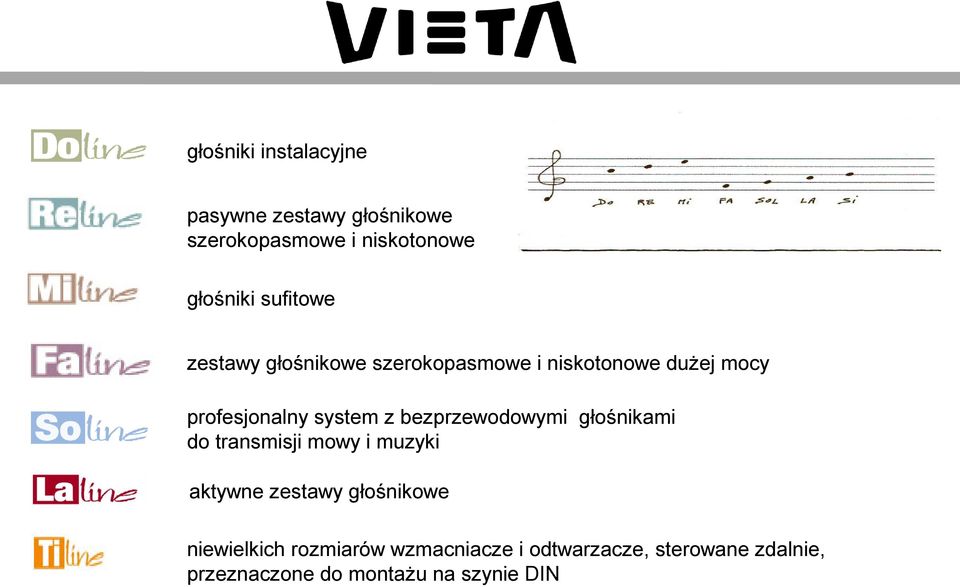

3 głośniki instalacyjne pasywne zestawy głośnikowe szerokopasmowe i niskotonowe głośniki sufitowe zestawy głośnikowe szerokopasmowe i niskotonowe dużej mocy profesjonalny system z bezprzewodowymi głośnikami do transmisji mowy i muzyki aktywne zestawy głośnikowe niewielkich rozmiarów wzmacniacze i odtwarzacze, sterowane zdalnie, przeznaczone do montażu na szynie DIN

4 Karty specyfikacji (karty głośników zawierają charakterystyki) Instrukcje obsługi Certyfikaty CE Biblioteki EASE Darmowe dedykowane oprogramowanie (urządzenia serii Ti) Pliki ZIP z kompletem danych dotyczących produktu/produktów * W przygotowaniu

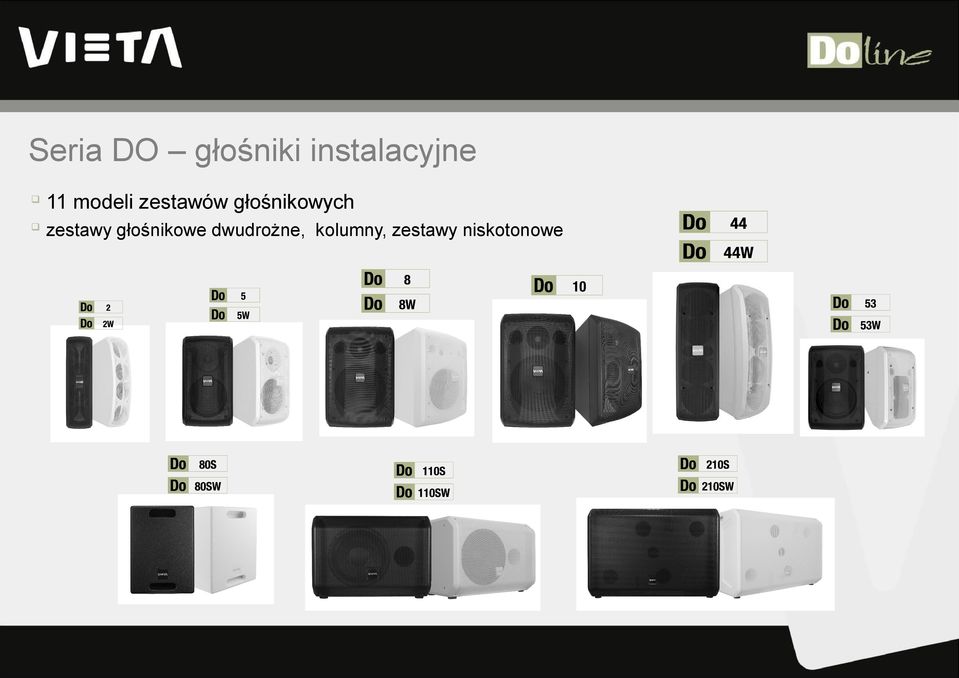

5 Seria DO głośniki instalacyjne 11 modeli zestawów głośnikowych zestawy głośnikowe dwudrożne, kolumny, zestawy niskotonowe

6 Obudowa ABS grubość 7,8mm standardowe obudowy głośników instalacyjnych innych firm: grubość 5mm obudowy zestawów serii DO: grubość 7,8mm REZULTAT: Grubszy materiał zapewnia większą sztywność obudowy przez co jej właściwości zbliżone są do konstrukcji drewnianej 7,8mm

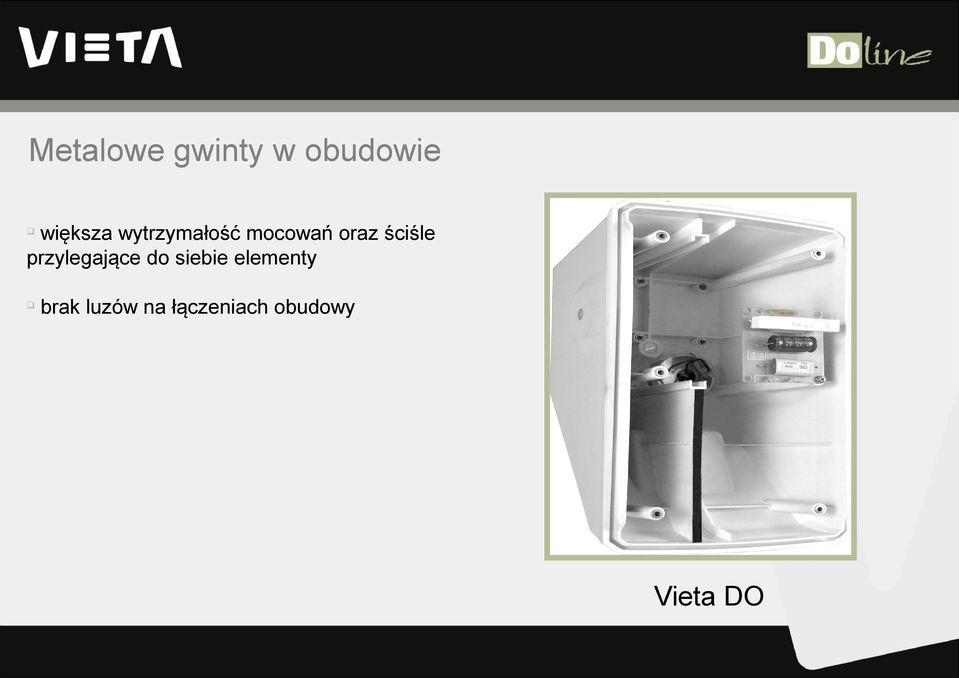

7 Metalowe gwinty w obudowie większa wytrzymałość mocowań oraz ściśle przylegające do siebie elementy brak luzów na łączeniach obudowy Vieta DO

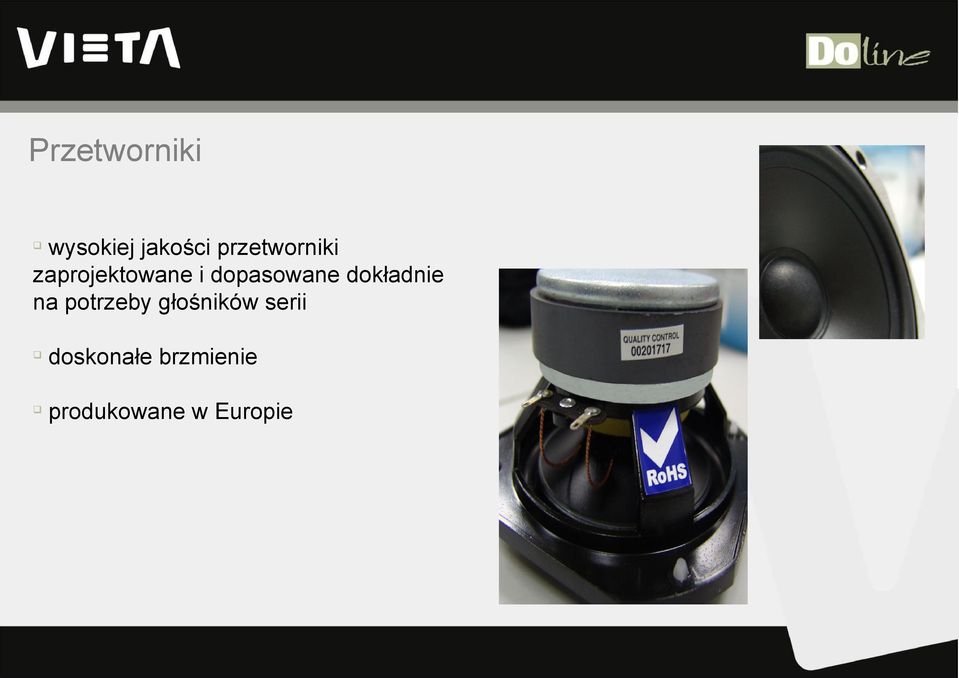

8 Przetworniki wysokiej jakości przetworniki zaprojektowane i dopasowane dokładnie na potrzeby głośników serii doskonałe brzmienie produkowane w Europie

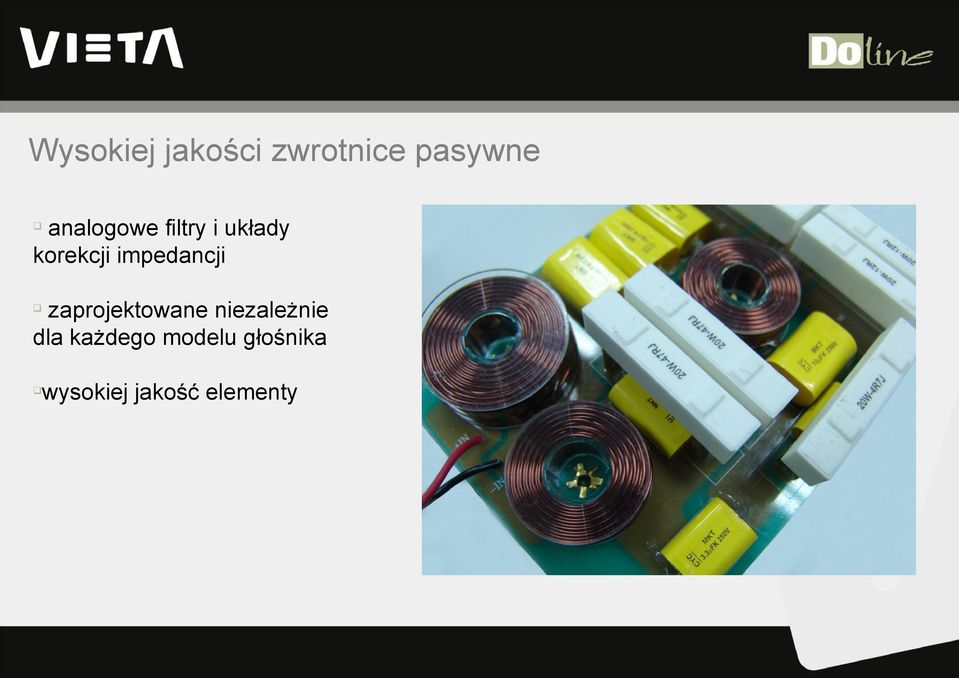

9 Wysokiej jakości zwrotnice pasywne analogowe filtry i układy korekcji impedancji zaprojektowane niezależnie dla każdego modelu głośnika wysokiej jakość elementy

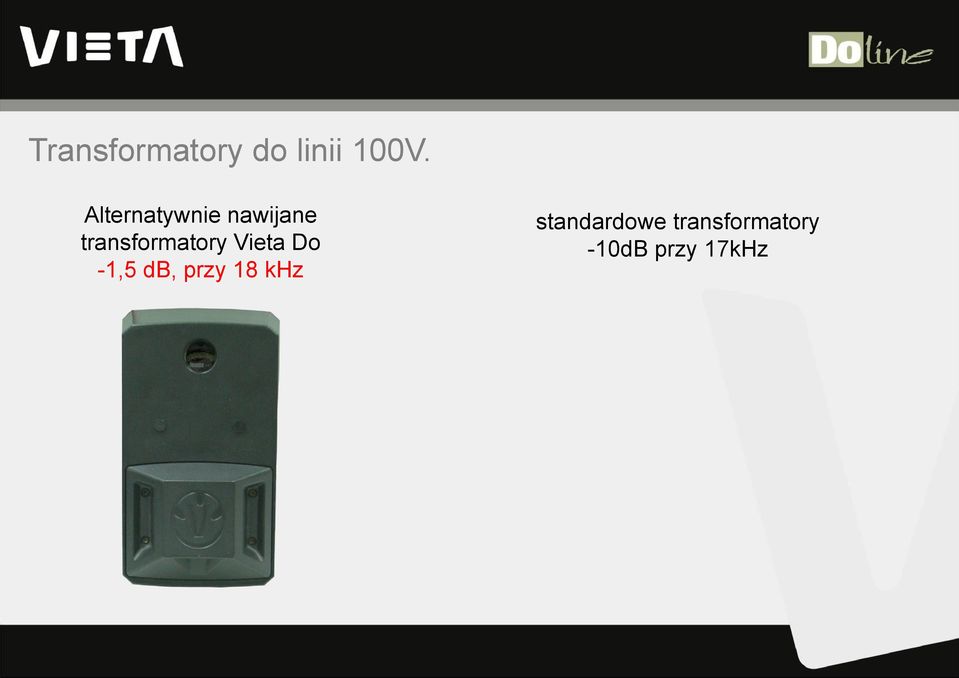

10 Transformatory do linii 100V. Alternatywnie nawijane transformatory Vieta Do -1,5 db, przy 18 khz standardowe transformatory -10dB przy 17kHz

11 Dedykowane transformatory. Transformatory 100V do serii zestawów głośnikowych serii DO są dopasowane indywidualnie do każdego modelu głośnika. LT-5 w głośniku DO-5: Transformatory: LT-5 (zestaw Do-5) LT-44 (kolumna Do-44) LT-8 (zestaw Do-8) LT-10 (zestaw Do-10) znikomy wpływ na brzmienie w paśmie Hz

12 Vieta Do transformatory 100V łatwy w montażu elegancki wygląd

13 Uchwyty dedykowane uchwyty i akcesoria montażowe

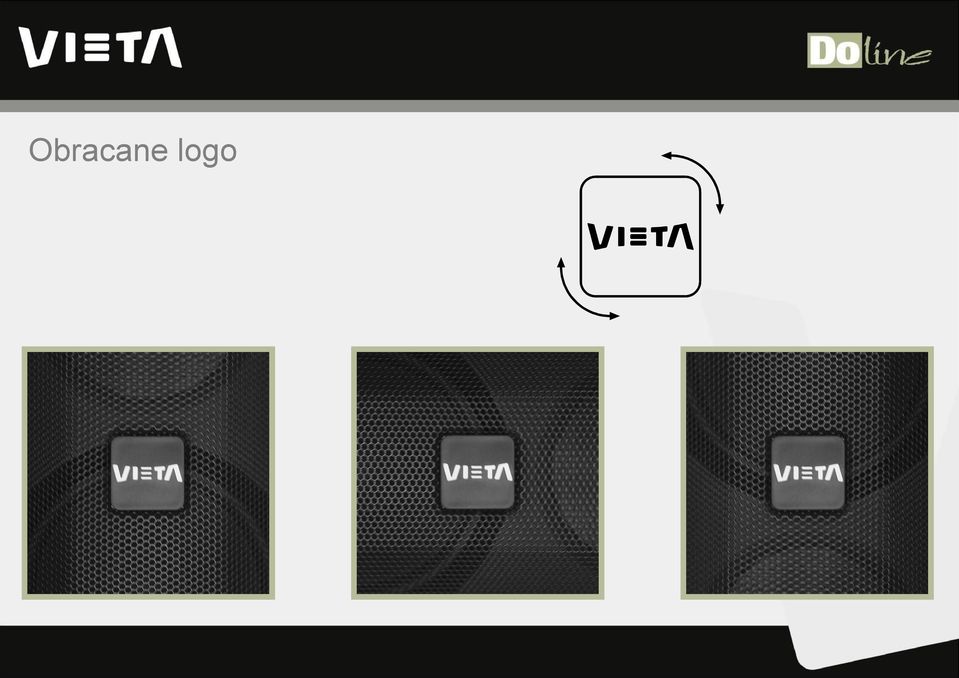

14 Obracane logo

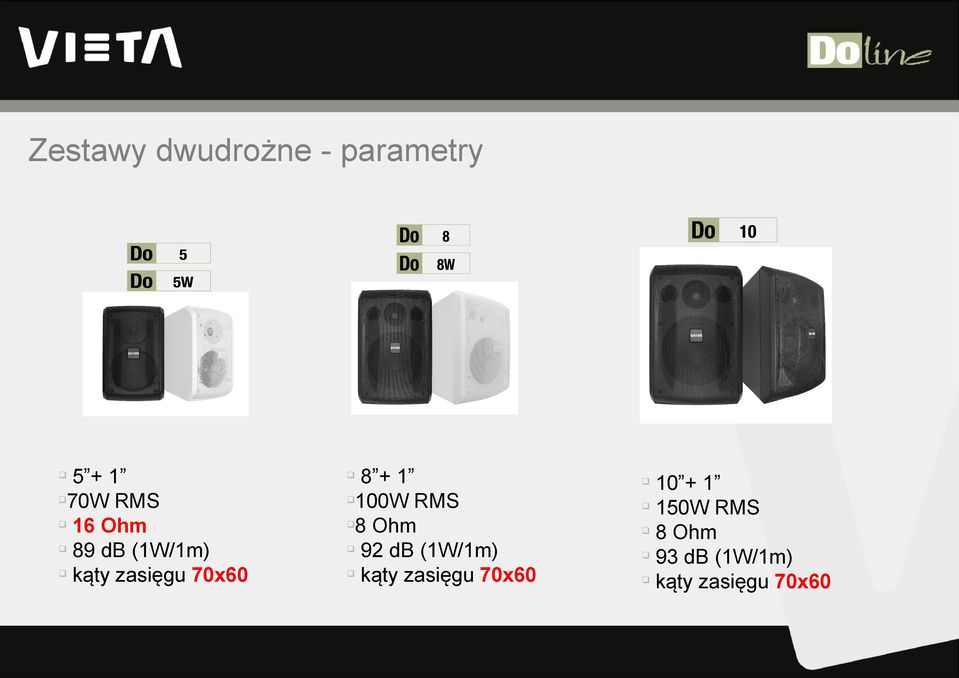

15 Zestawy dwudrożne - parametry W RMS 16 Ohm 89 db (1W/1m) kąty zasięgu 70x W RMS 8 Ohm 92 db (1W/1m) kąty zasięgu 70x W RMS 8 Ohm 93 db (1W/1m) kąty zasięgu 70x60

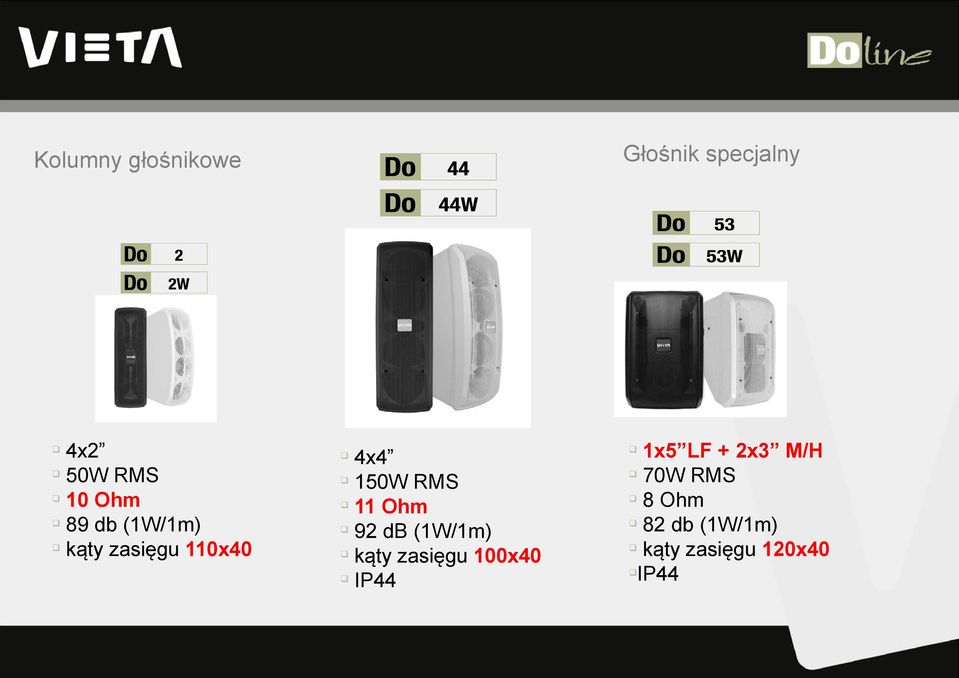

16 Głośnik specjalny Kolumny głośnikowe 4x2 50W RMS 10 Ohm 89 db (1W/1m) kąty zasięgu 110x40 4x4 150W RMS 11 Ohm 92 db (1W/1m) kąty zasięgu 100x40 IP44 1x5 LF + 2x3 M/H 70W RMS 8 Ohm 82 db (1W/1m) kąty zasięgu 120x40 IP44

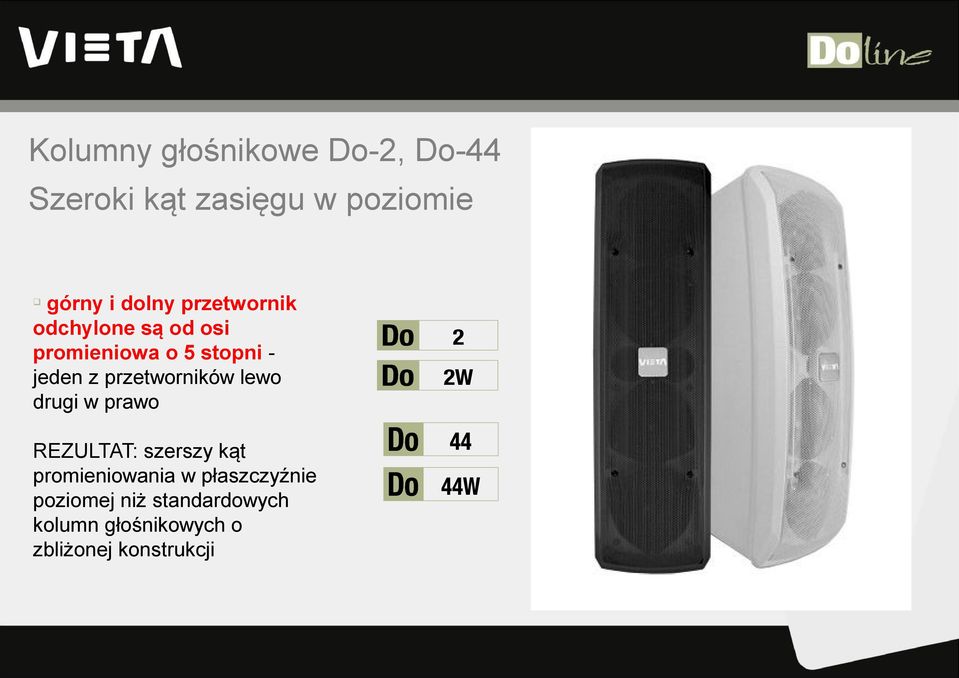

17 Kolumny głośnikowe Do-2, Do-44 Szeroki kąt zasięgu w poziomie górny i dolny przetwornik odchylone są od osi promieniowa o 5 stopni jeden z przetworników lewo drugi w prawo REZULTAT: szerszy kąt promieniowania w płaszczyźnie poziomej niż standardowych kolumn głośnikowych o zbliżonej konstrukcji

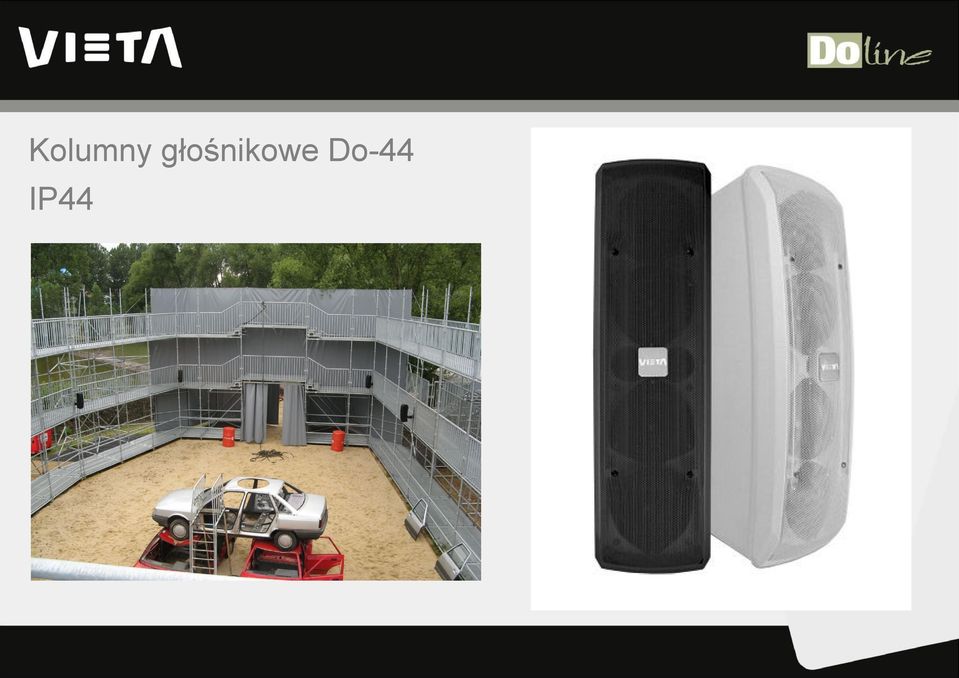

18 Kolumny głośnikowe Do-44 IP44

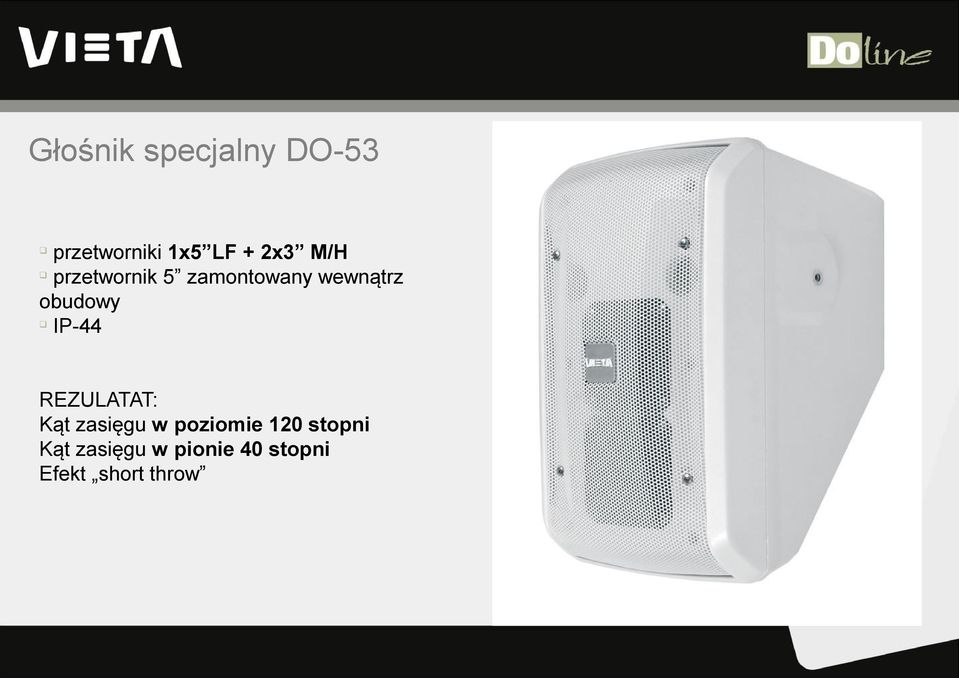

19 Głośnik specjalny DO-53 przetworniki 1x5 LF + 2x3 M/H przetwornik 5 zamontowany wewnątrz obudowy IP-44 REZULATAT: Kąt zasięgu w poziomie 120 stopni Kąt zasięgu w pionie 40 stopni Efekt short throw

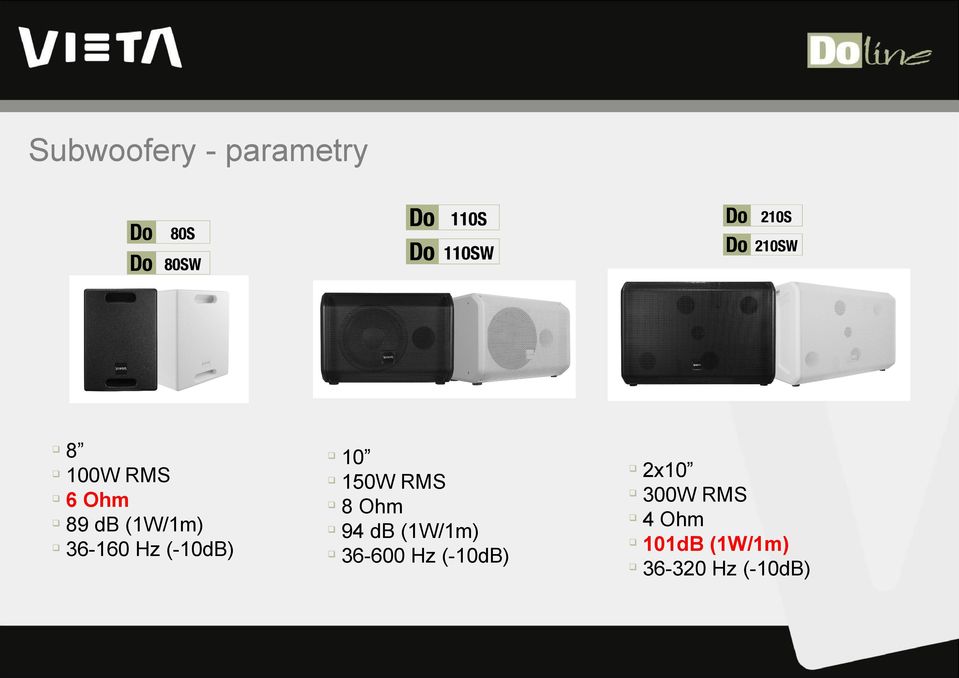

20 Subwoofery - parametry 8 100W RMS 6 Ohm 89 db (1W/1m) Hz (-10dB) W RMS 8 Ohm 94 db (1W/1m) Hz (-10dB) 2x10 300W RMS 4 Ohm 101dB (1W/1m) Hz (-10dB)

21 Procesory sygnałowe Vieta. VDC-1 (cyfrowy) 60 zapamiętywanych ustawień: 40 domyślnych dla zestawów głośnikowych Vieta 20 konfiguracji użytkownika możliwość kontroli z komputera PC wejście/wyjście stereo, 2x XLR VDC-2 (hybrydowy: analogowe filtry/kontrola cyfrowa) parametryczny EQ aktywna zwrotnica monitor pracy wzmacniacza, limiter

22 Seria DO spójne brzmienie zastosowanie wielu modeli w jednym obiekcie skutkuje zachowaniem tego samego charakteru brzmieniowego w każdym z pomieszczeń

23 Seria DO w pomieszczeniach z trudną akustyką. + charakterystyki kierunkowości + poziomy mocy + ten sam charakter brzmieniowy serii DO + stylowe obudowy REZULTAT: bardzo dobra zrozumiałość mowy spójne brzmienie elegancki wygląd

24 Bistro Berns, Sztokholm

25 Hala sportowa, Belgium

26 Krungsri Hotel Ballroom

27 Centrum konferencyjne, Pekin

28 Merchant Hotel Hall

29 Debaser Bar, Sztokholm

30 Uniwersytet, Barcelona

31 Sala wykładowa 1, Antwerpia

32 Sala wykładowa 2, Antwerpia

33 Bar studencki, Belgia

34 Do-2, klub, strefa VIP, Londyn

35 Park rozrywki

36

37 Niewielkich rozmiarów wzmacniacze i odtwarzacze, sterowane zdalnie, przeznaczone do montażu na szynie DIN Ti-2101 wzmacniacz 2x50W RMS Ti-2510 odtwarzacz SD Ti-2102 wzmacniacz 1x100W RMS Ti-2501 przedwzmacniacz Ti-2301 moduł styków GPI/GPO Ti-2201 I/P Interface

38 Praktycznie nieograniczone możliwości dla projektantów.

39 Zasilanie 36 V (12V DC + 24V DC), moc 100W każdy Wzmacniacze 12V DC odtwarzacz SD, przedwzmacniacz, moduł styków, interfejs IP

40 WZMACNIACZE Ti-2101 Stereo = 2 X 50 W 8 Ohm Ti-2102 Mono = 1 X 100W RMS, z filtrem LPF Klasa T 3 punktowe EQ, wejścia symetryczne, +4dBu

41 WZMACNIACZE STEROWANIE: przyciskami z panelu przedniego z komputera PC przez interfejs Ti-2201 (darmowe oprogramowanie) RS-422 pilot (w zestawie czujka IR podłączana przewodem, pilot ) zewnętrzne przyciski regulacji poziomu głośności (dedykowane wyjścia zwierne)

42 Expo Zaragoza 2008 wzmacniacze Ti zostały umieszczone w rozdzielni nad sufitem podwieszanym w bezpośrednim sąsiedztwie głośników odtwarzacz na karty SD, Ti-2510, umieszczono w recepcji 4 głośniki Do-53 zawieszone w gronie

43 Ti-2510 odtwarzacz SD wyjście liniowe symetryczne stereo wejście liniowe niesymetryczne stereo (-10dBV) wejście mikrofonowe phantom 15V Poziom głośności i ustawienia EQ zapamiętywane są dla każdego z wejść niezależnie. Karta SD 2GB maks. VietaNet Wejście RJ45 Wyjście RJ45 Styki zwierne: MIC, AUX, PLAY, STOP, (edytowalne) DC IN 12V

44 Ti-2501 przedwzmacniacz wejście liniowe na panelu przednim do połączenia np. odtwarzacz mp3 ładowarka przez USB wejście AUX IN do podłączenia sygnału np. z głównego systemu nagłośnienia podłączenie urządzenia do wejścia liniowego na panelu przednim rozłącza sygnał z AUX IN ZASTOSOWANIE: odsłuch lokalny np. loże w klubach muzycznych

45 Klub At Proud - Camden Lokalne przedwzmacniacze Ti-2301

46 Ti styki wejściowy (optoizolowane), max 4A 4 styki wyjściowy (optoizolowane), max 4A sterowanie przez VietaNet włączane manualnie z panelu przedniego pilot

47 Ti-2201 interfejs VietaNet kontrola do 30 jednostek Ti (łączone jedno za drugim, kabel CAT5) wejście Ethernet (IP), wyjście VietaNet (RS-422) dwustronna komunikacja urządzeń Ti z komputerem PC monitorowanie urządzeń: przesterowanie, przegrzanie, składowa stała

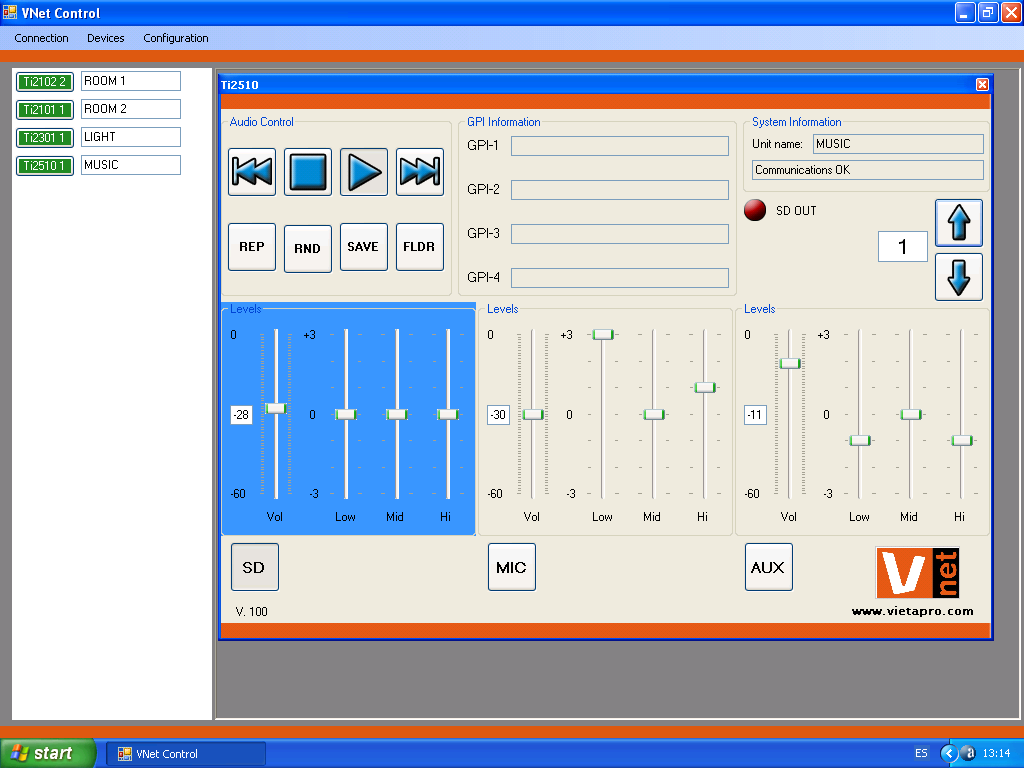

48 Dedykowane oprogramowanie do sterowanie urządzeniami.

49 Odtwarzacz SD, panel sterowania

50 Ti-2601 oraz Ti-2602, transformatory 100V Ti-2601 = 50W Ti-2601 = 100W nawijane alternatywnie znikomy wpływ na pasmo przenoszenia

51 Klub Les Banderes - Badalona Wzmacniacze Ti zamontowane w rozdzielni w kuchni

52 Sebrokers Trading Floor, Barcelona 7 wzmacniaczy Ti współpracujących z system Extron

53 Sevilla Rozdzielnia z IP66 Instalacja zewnętrzna daleko od zabudowań. Bezprzewodowa transmisja audio.

54 Nagroda Solar Decathlon Ekologiczny dom przyszłości zasilany energią słoneczną. Wzmacniacze serii Ti zostały zastosowane w projekcie ekologicznego domu przyszłości zasilanego energią słoneczną. Dom wygrał prestiżową nagrodę Solar Decathlon jako najbardziej ekologiczne rozwiązanie.

55

56 aktywne zestawy głośnikowe

57 zestawy aktywne dwudrożne: LA-8 (przetworniki: 8 +1, wzmacniacze 350W+180W, kąty H90xV60) LA-12/80 (przetworniki: 12 +1,4, wzmacniacze 350W+180W, kąty H80xV50) LA-12/60 (przetworniki: 12 +1,4, wzmacniacze 350W+180W, kąty H60xV50) zestaw niskotonowy aktywny: LA-112S (1x12, wzmacniacz 500W, pasmo Hz (+/- 3dB), peak 131 db)

58 LA wzm. 350W+180W 2x DSP waga 12 kg

59 LA-8 Cyfrowy procesor (24bit/48kHz): zwrotnica algorytmy korekcji charakterystyki częstotliwości przetwarzanie dynamiczne linia opóźniająca

60 LA-8 4 TRYBY PRACY: 1. nagłośnienie główne lekki kontur, lekko podbite pasmo powyżej 9 khz. 2. odsłuch, bliskie pole zmniejsza nieco podbicie wyższych częstotliwości 3. monitor płaska charakterystyka, więcej składowych z zakresu środka niż presety 1 i 2 4. Satelita: włączony filtr górnoprzepustowy 80Hz

61 LA-112S 12 neodymowy wzm. 500W DSP waga 25 kg

62 LA-112S Pasmo Hz 4 TRYBY PRACY: częstotliwość odcięcia: 90, 100, 110, 120 Hz Cechy brzmieniowe: miękkie zawieszenie głośnika powoduje, że subwoofer gra głębokim pasmem zarezerwowanym dla głośników o większej średnicy Bas bardzo szybki i punktualny -> realizator dzięki temu ma większą kontrolę nad dźwiękiem

63 LA-8+LA-112S Recenzja Źródło: test Muzyka i Technologia 01/2011 znakomicie oddają niuanse brzmieniowe bez konieczności strojenia grają dobrze na dzień dobry dzięki odpowiedniemu zapasowi mocy wzmacniaczy zestawy La są w stanie zagrać głośniej niż wskazywałyby na to ich rozmiary brzmienie pozbawione kompromisów, znakomicie wyważone, dalekie od krzykliwości i dudnienia brzmienie Hi-Fi przeniesione na wyższy przedział decybelowy

64

65 odbiornik RF 16 kanałów Czas pracy 8 godzin Wzmacniacz 12W Charakterystyka dookólna Przetwornik 3 Wymiary 14x14x14cm So-Cube Pilot w zestawie

66 So-1101 Nadajnik RF, 16 kanałów, MHZ Możliwość pracy do 8 jednocześnie So-1002 pasywny głośnik podstawka pod SoCube, poszerza pasmo i podnosi poziom głośności o około 3dB So-1001 pasywny głośnik przewodowy podłączany do So-Cube So-1022 Bateria, zapewnia 8 godzin ciągłej pracy So-Cube So-1032 Stacja bazowa do podłączenia So-Cube przewodowo Ładowarka baterii So-1072 Ładowarka 10 baterii jednocześnie (3 godz.) obudowa rack So-1052 Podstawka 80cm So-1053 Podstawa 120cm

67 Nagłośnienie konwencjonalne

68 So-Cube

69 Spotaknie podczas InAVation, Amsterdam stolików, 250 osób

70 Tłumaczenia symultaniczne

71 Nagłośnienie konwencjonalne So Line Szybka instrukcja obsługi: 1. Ustaw odbiorniki So-Cube na stołach 2. Włącz nadajnik i podaj sygnał audio. 3. Ustaw odpowiedni kanał RF i optymalny poziom głośności na odbiornikach. Praca zakończona.

72 Rozdanie nagród, Londyn, UK College Greenwich, Hall Budynek z 1727 roku 17 lat trwało malowanie hallu Spotkanie dla 500 osób Długość hallu 60m Wysokość sufitu 12m Fatalne warunki dla nagłośnienia konwencjonalnego

73

74 Convention Reception, Barcelona, Hiszpania

75 Sklep, Barcelona, Hiszpania So-Cube w różnych lokalizacjach podają inne treści i nie zakłócają się wzajemnie

76 Odsłuch dla prezentera, program bez publiczności, Valencia, Hiszpania

77 Nasłuch podczas nagrań telewizyjnych

78 Barcelona: Roof Party

79 Prezentacja, sala konferencyjna, Sztokholm,

80 Teneryfa, Chill-Out Area

81 Stockholm City Hall, Sztokholm
