1 Drabiny, rusztowania oraz... Program Z 600 / Z w Technika pracy na wysokosci

2 Partnerstwo Możecie na nas polegać Oferujemy kompetentne doradztwo podczas wyboru produktu. Aby spełnić Państwa wymagania znajdujemy produkt dopasowany do indywidualnych wymagań. Jeżeli seryjne wyroby nie zaspokajają Państwa wymagań, pomożemy wybrać optymalne, niestandardowe rozwiązanie. Dla bezpiecznego i fachowego posługiwania się naszymi produktami oferujemy Państwu szkolenia w tym zakresie.

3 Bezpieczeństwo Pracujecie bezpiecznie na każdej wysokości Zarges oferuje skrojone na miarę rozwiązania pozwalające na bezpieczną pracę na wysokości. Nasze wyroby spełniają aktualne narodowe i międzynarodowe normy bezpieczeństwa. Zgodnie z DIN EN ISO certyfikowane procesy konstrukcji i produkcji gwarantują najwyższe bezpieczeństwo. Gospodarność Kupują Państwo tylko to, co jest niezbędne Pomoże w tym duży wybór produktów. Asortyment Z600 / Z500 oferuje Państwu większą możliwość dopasowania wyrobów do Waszych potrzeb. Nasze produkty gwarantują dobrą relację ceny do wykonania. Użytkowane przez lata pokazują prawdziwą gospodarność Waszej inwestycyjnej decyzji. 10 cio letnia gwarancja obejmująca konstrukcję, materiał, wykonanie oraz koncepcja prostej wymiany zużytych części gwarantuje maksymalną żywotność. Bezpieczeństwo osób pracujących na wysokości jest dla nas szczególnie ważne Wczoraj, dziś i w przyszłości angażujemy się w wysokiej jakości praktyczne rozwiązania aby oferować Państwu więcej w zakresie bezpieczeństwa i gospodarności. Wasze rosnące zaufanie uczyniło nas wiodącą firmą w tej branży. Jesteśmy z tego dumni i dziękujemy Wam za to. Zarges

4 Wśród wielu produktów Zarges mają Państwo wybór pomiędzy dwoma wariantami cenowymi. Jakość w obu przypadkach jest identyczna. Różnice występują tylko w wyposażeniu i zakresie asortymentu. ZARGES Z600 Seria ZARGES Z600 została stworzona w celu spełnienia maksymalnych wymagań. Oferuje szeroki wybór asortymentu i wyposażenie najwyższej klasy. ZARGES Z500 Seria ZARGES Z500 spełnia wysokie normy jakości w zakresie produktów profesjonalnych. Charakteryzuje się skromniejszym wyposażeniem, jednak w tej serii znajdziecie Państwo najważniejsze produkty klasycznego programu przemysłowego. Program Z600 / Z500 Oferuje rozwiązanie dla każdego zadania. W taki sposób znajdziecie swój produkt: Obydwa warianty Z600 i Z500 zostały zamieszczone na stronach katalogu obok siebie, tak aby na pierwszy rzut oka można było zauważyć różnicę. W ten sposób możecie sami zdecydować jakie wyposażenie i ile komfortu potrzebujecie. Przedstawiony poniżej przykład drabiny 3 elementowej, 3x8 obrazuje występujące różnice. Seria Z600 Najwyższa jakość, kompletne wyposażenie, 2 stężenia dolnych sekcji drabiny, rolki prowadzące na górnej części, 7 wariantów długości. Seria Z500 Konstrukcja oraz jakość identyczna jak w przypadku serii Z600. Wyposażenie standardowe, 4 warianty długości. 4

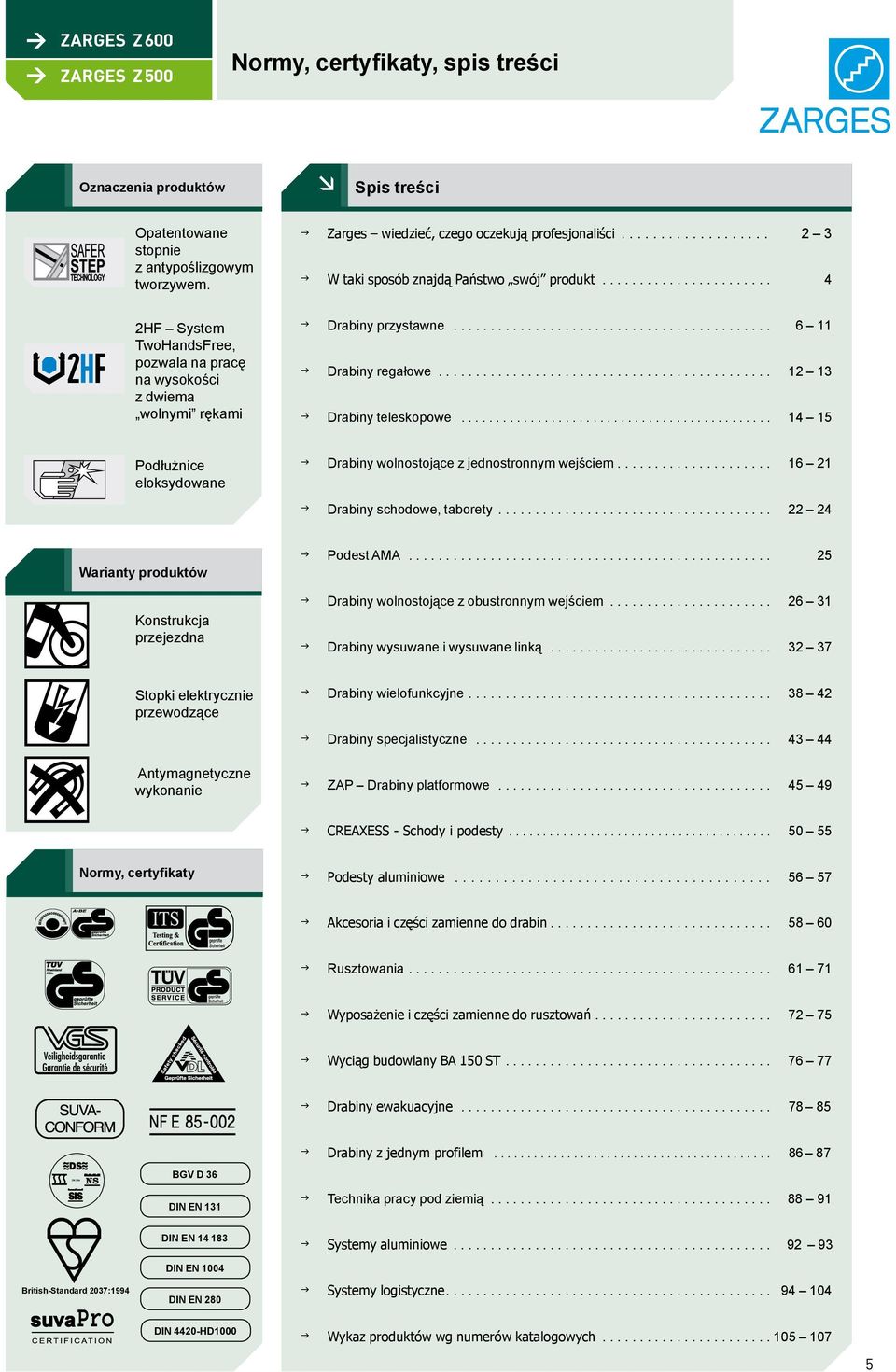

5 ZARGES Z500 Normy, certyfikaty, spis treści Oznaczenia produktów Spis treści Opatentowane stopnie z antypoślizgowym tworzywem. Zarges wiedzieć, czego oczekują profesjonaliści W taki sposób znajdą Państwo swój produkt HF System TwoHandsFree, pozwala na pracę na wysokości z dwiema wolnymi rękami Drabiny przystawne Drabiny regałowe Drabiny teleskopowe Podłużnice eloksydowane Drabiny wolnostojące z jednostronnym wejściem Drabiny schodowe, taborety Warianty produktów Konstrukcja przejezdna Podest AMA Drabiny wolnostojące z obustronnym wejściem Drabiny wysuwane i wysuwane linką Stopki elektrycznie przewodzące Drabiny wielofunkcyjne Drabiny specjalistyczne Antymagnetyczne wykonanie ZAP Drabiny platformowe CREAXESS - Schody i podesty Normy, certyfikaty Podesty aluminiowe Akcesoria i części zamienne do drabin Rusztowania Wyposażenie i części zamienne do rusztowań Wyciąg budowlany BA 150 ST Drabiny ewakuacyjne Drabiny z jednym profilem BGV D 36 DIN EN 131 Technika pracy pod ziemią British-Standard 2037:1994 DIN EN DIN EN 1004 DIN EN 280 Systemy aluminiowe Systemy logistyczne DIN 4420-HD1000 Wykaz produktów wg numerów katalogowych

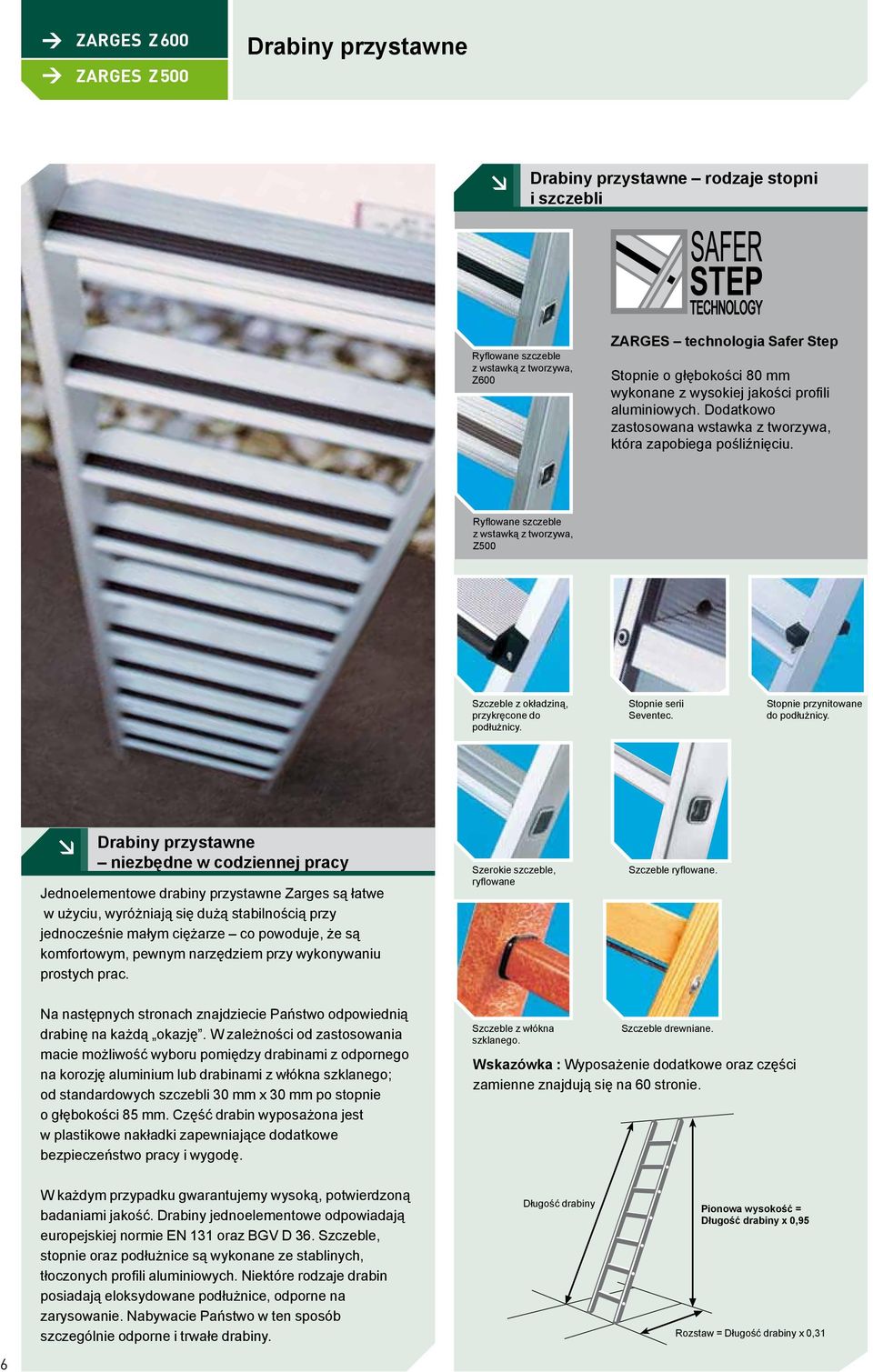

6 ZARGES Z500 Drabiny przystawne Drabiny przystawne rodzaje stopni i szczebli Ryflowane szczeble z wstawką z tworzywa, Z600 ZARGES technologia Safer Step Stopnie o głębokości 80 mm wykonane z wysokiej jakości profili aluminiowych. Dodatkowo zastosowana wstawka z tworzywa, która zapobiega pośliźnięciu. Ryflowane szczeble z wstawką z tworzywa, Z500 Szczeble z okładziną, przykręcone do podłużnicy. Stopnie serii Seventec. Stopnie przynitowane do podłużnicy. Drabiny przystawne niezbędne w codziennej pracy Jednoelementowe drabiny przystawne Zarges są łatwe w użyciu, wyróżniają się dużą stabilnością przy jednocześnie małym ciężarze co powoduje, że są komfortowym, pewnym narzędziem przy wykonywaniu prostych prac. Szerokie szczeble, ryflowane Szczeble ryflowane. Na następnych stronach znajdziecie Państwo odpowiednią drabinę na każdą okazję. W zależności od zastosowania macie możliwość wyboru pomiędzy drabinami z odpornego na korozję aluminium lub drabinami z włókna szklanego; od standardowych szczebli 30 mm x 30 mm po stopnie o głębokości 85 mm. Część drabin wyposażona jest w plastikowe nakładki zapewniające dodatkowe bezpieczeństwo pracy i wygodę. Szczeble z włókna szklanego. Szczeble drewniane. Wskazówka : Wyposażenie dodatkowe oraz części zamienne znajdują się na 60 stronie. W każdym przypadku gwarantujemy wysoką, potwierdzoną badaniami jakość. Drabiny jednoelementowe odpowiadają europejskiej normie EN 131 oraz BGV D 36. Szczeble, stopnie oraz podłużnice są wykonane ze stablinych, tłoczonych profili aluminiowych. Niektóre rodzaje drabin posiadają eloksydowane podłużnice, odporne na zarysowanie. Nabywacie Państwo w ten sposób szczególnie odporne i trwałe drabiny. Długość drabiny Pionowa wysokość = Długość drabiny x 0,95 Rozstaw = Długość drabiny x 0,31 6

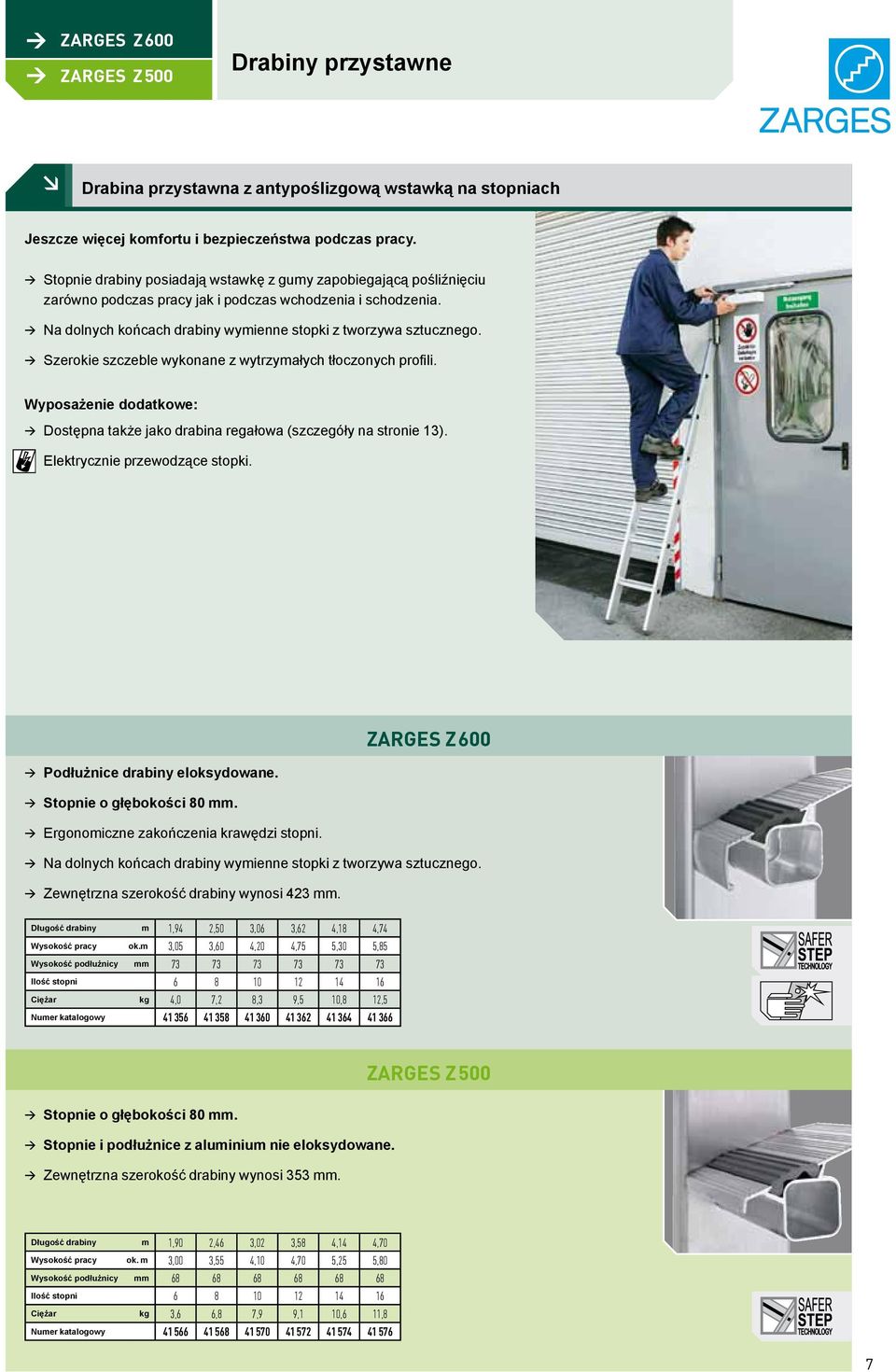

7 ZARGES Z500 Drabiny przystawne Drabina przystawna z antypoślizgową wstawką na stopniach Jeszcze więcej komfortu i bezpieczeństwa podczas pracy. w Stopnie drabiny posiadają wstawkę z gumy zapobiegającą pośliźnięciu zarówno podczas pracy jak i podczas wchodzenia i schodzenia. w Na dolnych końcach drabiny wymienne stopki z tworzywa sztucznego. w Szerokie szczeble wykonane z wytrzymałych tłoczonych profili. Wyposażenie dodatkowe: w Dostępna także jako drabina regałowa (szczegóły na stronie 13). w Elektrycznie przewodzące stopki. ZARGES Z600 w Podłużnice drabiny eloksydowane. w Stopnie o głębokości 80 mm. w Ergonomiczne zakończenia krawędzi stopni. w Na dolnych końcach drabiny wymienne stopki z tworzywa sztucznego. w Zewnętrzna szerokość drabiny wynosi 423 mm. Długość drabiny m 1,94 2,50 3,06 3,62 4,18 4,74 Wysokość pracy ok.m 3,05 3,60 4,20 4,75 5,30 5,85 Wysokość podłużnicy mm Ilość stopni Ciężar kg 4,0 7,2 8,3 9,5 10,8 12,5 Numer katalogowy ZARGES Z500 w Stopnie o głębokości 80 mm. w Stopnie i podłużnice z aluminium nie eloksydowane. w Zewnętrzna szerokość drabiny wynosi 353 mm. Długość drabiny m 1,90 2,46 3,02 3,58 4,14 4,70 Wysokość pracy ok. m 3,00 3,55 4,10 4,70 5,25 5,80 Wysokość podłużnicy mm Ilość stopni Ciężar kg 3,6 6,8 7,9 9,1 10,6 11,8 Numer katalogowy

8 ZARGES Z500 Drabiny przystawne ZARGES Z600 Drabina przystawna ze stopniami z okładziną ZARGES Z500 Drabina przystawna ze stopniami Maksymalny komfort pracy. w Przedni brzeg stopnia wyłożony okładziną z PCV. w Podłużnice drabiny eloksydowane. w Wygodne, ryflowane stopnie o głębokości 80 mm. w Zewnętrzna szerokość drabiny wynosi 380 mm. w Na dolnych końcach drabiny wymienne stopki z tworzywa sztucznego. w Na górnych końcach drabiny wymienne podkładki dystansowe. w Stopnie przykręcone do podłużnic drabiny. Prosta i ergonomiczna. w Wygodne, ryflowane stopnie o głębokości 80 mm. w Stopnie zakończone nakładkami z tworzywa sztucznego. w Na górnych końcach drabiny wymienne podkładki dystansowe. w Stopnie przynitowane do podłużnicy. w Zewnętrzna szerokość drabiny wynosi 380 mm. Wyposażenie dodatkowe: w Dostępna także jako drabina regałowa (szczegóły na stronie 13). w Elektrycznie przewodzące stopki. w Atrakcyjny i estetyczny wygląd sprawia, iż drabina pasuje do biura, domu czy sklepu. Wyposażenie dodatkowe: w Dostępna także jako drabina regałowa (szczegóły na stronie 13). w Elektrycznie przewodzące stopki. Długość drabiny m 1,64 1,87 2,11 2,35 2,59 2,82 3,06 Wysokość pracy ok. m 2,75 3,00 3,25 3,45 3,70 3,95 4,20 Wysokość podłużnicy mm Ilość stopni Ciężar kg 4,2 4,8 5,3 5,8 6,4 6,9 7,4 Numer katalogowy Długość drabiny m 1,66 2,14 2,61 3,09 Wysokość pracy ok. m 2,80 3,25 3,70 4,20 Wysokość podłużnicy mm Ilość stopni Ciężar kg 4,0 5,0 6,4 7,9 Numer katalogowy

9 ZARGES Z500 Drabiny przystawne ZARGES Z600 Drabina przystawna, szerokoszczeblowa Wygodne i pewne stanowisko podczas długotrwałej pracy. w Szczeble drabiny o głębokości 60 mm. w Na dolnych końcach drabiny wymienne stopki z tworzywa sztucznego. w Szerokie szczeble wykonane z wytrzymałych, tłoczonych profili. w Podkładki dystansowe na górnych końcach drabiny. w Zewnętrzna szerokość drabiny wynosi 380 mm. ZARGES Z500 Drabina przystawna, SEVENTEC ze stopniami Lekka, komfortowa i wielofunkcyjna. w Niezwykle lekka i wygodna w transporcie. w Stopnie o głębokości 85 mm w Gładkie podłużnice. w Opatentowane 7-punktowe połączenie stopni z podłużnicami. w Szerokość zewnętrzna 400 mm. Wyposażenie dodatkowe: w Dostępna także jako drabina regałowa (szczegóły na stronie 13). w Elektrycznie przewodzące stopki. Długość drabiny m 1,80 2,34 2,92 3,48 4,04 4,60 Wysokość pracy ok. m 2,90 3,45 4,05 4,60 5,15 5,70 Wysokość podłużnicy mm Ilość szczebli Ciężar kg 3,5 5,6 6,8 8,0 9,3 11,0 Numer katalogowy Długość drabiny m 2,04 2,50 2,96 3,42 Wysokość pracy ok.m 3,15 3,60 4,10 4,50 Wysokość podłużnicy mm Ilość stopni Ciężar kg 5,8 7,2 8,5 9,8 Numer katalogowy

10 ZARGES Z300 ZARGES Z300 Drabina przystawna Drabina przystawna ze szczeblami w Lekka i wytrzymała. w Na końcach drabiny wymienne stopki z tworzywa sztucznego. w Szczeble wykonane z wytrzymałych, tłoczonych profili. w Trwałe połączenie szczebli z podłużnicami. w Szczebel o przekroju 30 mm x 30 mm. Wyposażenie dodatkowe: Elektrycznie przewodzące stopki. Stabilna i uniwersalna ZARGES Z600 w Szerokość zewnętrzna : 420 mm. Szerokość zewnętrzna 420 mm Długość drabiny m 1,93 2,49 3,05 3,61 4,17 4,73 5,86 6,98 Wysokość pracy ok. m 3,05 3,60 4,15 4,75 5,30 5,85 7,00 8,10 Wysokość podłużnicy mm Ilość szczebli Ciężar kg 3,7 4,7 5,6 6,5 7,6 8,9 11,2 14,0 Numer katalogowy Niewątpliwe zalety: niewielka waga oraz niższa cena ZARGES Z500 w Szerokość zewnętrzna : 350 mm. Szerokość zewnętrzna 350 mm Długość drabiny m 2,21 2,49 3,05 3,61 4,17 4,73 5,29 5,85 6,41 6,98 Wysokość pracy ok. m 3,30 3,60 4,10 4,70 5,30 5,80 6,40 6,90 7,50 8,10 Wysokość podłużnicy mm Ilość szczebli Ciężar kg 4,0 4,4 5,3 6,2 7,2 8,4 9,7 10,6 12,4 13,4 Numer katalogowy

11 Drabiny przystawne ZARGES Z600 Drabina przystawna z tworzywa sztucznego Bezpieczna drabina do specjalnych zastosowań (w przemyśle chemicznym, farmaceutycznym i.in.). w Podłużnice i szczeble (30 mm x 30 mm) wykonane z wysokoizolacyjnego, odpornego na agresywne środowisko poliestru wzmocnionego włóknem szklanym. w Odpowiada DIN oraz ZARGES Z600 Drabina przystawna drewniana Alternatywa dla drabin z aluminium. w Podłużnice wykonane z wysokogatunkowego drewna z drzew iglastych. w Stabilne i trwałe połączenie szczebli z podłużnicą. w Zewnętrzna szerokość drabiny wynosi 380 mm. w Spełnia wymogi DIN IEC 78/221 A/CD Kategoria 1/30 KV. w Sprawdzona do pracy pod napięciem 1000 V AC, 1500 V CD. w Zewnętrzna szerokość drabiny wynosi 420 mm. Długość drabiny m 1,92 3,04 4,16 Wysokość pracy ok. m 3,05 4,15 5,30 Wysokość podłużnicy mm Ilość szczebli Ciężar kg 5,6 8,6 11,6 Numer katalogowy Długość drabiny m 2,30 2,90 4,00 Wysokość pracy ok.m 3,40 4,00 5,10 Wysokość podłużnicy mm Ilość szczebli Ciężar kg 6,5 8,5 11,0 Numer katalogowy

12 ZARGES Z500 Drabiny regałowe Drabina regałowa przejezdna Drabina regałowa, przejezdna jest bez wątpienia komfortowa i stworzona do częstego użytkowania. Wyposażona w rolki prowadzące u góry oraz kółka z hamulcem na dole. Nieużywaną można przysunąć do regału. g Drabina podczas przechowywania. g Drabina podczas pracy. Drabiny regałowe dostępne są w następujących wariantach: ZARGES Z600 w Drabina regałowa, przejezdna ze stopniami z okładziną (także str. 8) Pionowa wys. zawieszania, max. m 1,92 2,14 2,36 2,59 2,81 3,02 3,25 Ilość szczebli Numer katalogowy Wskazówka : rozstaw = wysokość pionowa x 0,404 w Drabina regałowa, przejezdna ze stopniami z wkładem z tworzywa (także str. 7) Pionowa wys. zawieszania, max. m 2,21 2,73 3,26 3,79 4,31 Ilość szczebli Numer katalogowy Wskazówka : rozstaw = wysokość pionowa x 0,364 w Drabina regałowa, przejezdna z szerokimi szczeblami (także str. 9) Pionowa wys. zawieszania, max. m 2,09 2,61 3,14 3,66 4,19 4,72 Ilość szczebli Numer katalogowy Wskazówka : rozstaw = wysokość pionowa x 0,364 Wyposażenie dodatkowe (pozostałe wyposażenie dodatkowe na stronie 60) Prowadnica Na każdy 1,00 m prowadnicy przypadają 2 uchwyty mocujące. Prowadnica Numer katalogowy Rurka aluminiowa, Ø 30 mm, dl mm, eloksydowana Aluminiowy uchwyt mocujący Aluminiowy uchwyt z prawym zakończeniem Aluminiowy uchwyt z lewym zakończeniem Pionowa wysokość 14 12

13 ZARGES Z500 Drabiny regałowe Drabina regałowa zawieszana Drabiny regałowe nadają się idealnie do magazynów, sklepów, bibliotek, itp. Posiadają dwa haki do zawieszania na prowadnicy oraz dwa dodatkowe haki służące do zawieszania drabiny w pozycji pionowej. Drabina w trakcie użytkowania. Drabina podczas przechowywania. H - wysokość zawieszenia prowadnicy H - wysokość Górne haki - podczas pracy. Dolne haki - podczas przechowywania. Rozstaw Drabiny regałowe dostępne są w następujących wariantach: ZARGES Z600 w Drabina regałowa, zawieszana ze stopniami z okładziną (także str. 8) Pionowa wys. zawieszania, max. m 1,54 1,76 1,98 2,21 2,43 2,64 2,86 Ilość szczebli Numer katalogowy Wskazówka : rozstaw = wysokość pionowa x 0,404 w Drabina regałowa, zawieszana ze stopniami z wkładem z tworzywa (także str. 7) Pionowa wys. zawieszania, max. m 1,82 2,35 2,88 3,40 3,93 Ilość szczebli Numer katalogowy Wskazówka : rozstaw = wysokość pionowa x 0,364 w Drabina regałowa, zawieszana z szerokimi szczeblami (także str. 9) Pionowa wys. zawieszania, max. m 1,70 2,23 2,75 3,28 3,81 4,33 Ilość szczebli Numer katalogowy Wskazówka : rozstaw = wysokość pionowa x 0,364 Wyposażenie dodatkowe (pozostałe wyposażenie dodatkowe na stronie 60) Prowadnica Na każdy 1,00 m prowadnicy przypadają 2 uchwyty mocujące. Prowadnica Numer katalogowy Rurka aluminiowa, Ø 30 mm, dl mm, eloksydowana Aluminiowy uchwyt mocujący Aluminiowy uchwyt z prawym zakończeniem Aluminiowy uchwyt z lewym zakończeniem Pionowa wysokość 13

14 Drabiny teleskopowe ZARGES Z 600 Drabina wielofunkcyjna, teleskopowa ZARGES Z600 Drabina wolnostojaca i opieralna Praktyczna i uniwersalna. w Oryginalna drabina TELESTEPS: wygodna regulacja długości drabiny. w Po złożeniu zajmuje niewiele miejsca i mieści się w bagażniku nawet małego samochodu. w Możliwość regulacji długości z powodzeniem zastępuje kilka drabin. w Szerokie stopnie zwiększają bezpieczeństwo i komfort pracy. w Stopnie i podłużnice wykonane z wysokiej jakości, wytrzymałych profili aluminiowych w Podłużnice eloksydowane. w Konstrukcja opatentowana nr EP w Dostępne wyposażenie dodatkowe zwiększa możliwości drabiny. Wysokość pracy m 4,10 4,60 Długość drabiny rozsuniętej ok. m 3,30 3,80 Długość drabiny zsuniętej ok. m 0,78 1,10 Ilość stopni Ciężar kg 9,5 12,80 Numer katalogowy Wyposażenie dodatkowe: Przedłużenie podłużnicy (komplet=2 sztuki) w Możliwość regulacji do 270 mm Numer katalogowy Prosta i ergonomiczna. w Drabina TELESTEPS: wygodna regulacja długości drabiny. w Po złożeniu zajmuje niewiele miejsca i mieści się w bagażniku nawet małego samochodu. w Możliwość regulacji długości zastępuje kilka drabin. w Szerokie stopnie zwiększają bezpieczeństwo i komfort pracy. w Stopnie i podłużnice wykonane z wysokiej jakości, wytrzymałych profili aluminiowych w Podłużnice eloksydowane. w Konstrukcja opatentowana nr EP Wysokość pracy m 3,30 3,60 4,20 Długość drabiny rozsuniętej ok. m 1,70 2,30 3,00 Długość drabiny zsuniętej ok. m 0,68 0,73 0,79 Ilość stopni Szerokość belki 0,62 0,69 0,77 Ciężar kg 10,0 14,0 19,0 Numer katalogowy Wyposażenie dodatkowe: Szpice (komplet=2 sztuki) w Pasują do przedłużenia podłużnicy ze stopką. Numer katalogowy Półka na narzędzia w Pasuje do każdej drabiny teleskopowej, wielofunkcyjnej Numer katalogowy 41118

15 Drabiny teleskopowe Wyposażenie dodatkowe Przedłużenie podłużnicy (komplet=2 sztuki) w Możliwość regulacji do 270 mm Numer katalogowy Szpice (komplet=2 sztuki) w Pasują do przedłużenia podłużnicy ze stopką Z 300 Podest teleskopowy Jeden podest do prac na różnych wysokościach w Łatwa regulacja wysokości dzięki automatycznemu mechanizmowi TELESTEPS. w Duży, ryflowana platforma (1,37 x 0,41 m) w Regulacja wysokości podestu - 0,50 m, 0,68 m i 0,88 m. w Zsunięty i złożony zajmuje niewiele miejsca Numer katalogowy Półka na narzędzia w Pasuje do każdej drabiny teleskopowej, wielofunkcyjnej w w Stopnie i podłużnice wykonane z wysokiej jakości profili aluminiowych Podłużnice dodatkowo epoksydowane. Numer katalogowy Wysokość pracy, max. M 2,90 Wysokość platformy m 0,50 / 0,68 / 0,88 Wymiar platformy (dł. X szer.) m 1,37 0,41 Szerokość stabilizatora m 0,83 Ciężar kg 17,4 Numer katalogowy

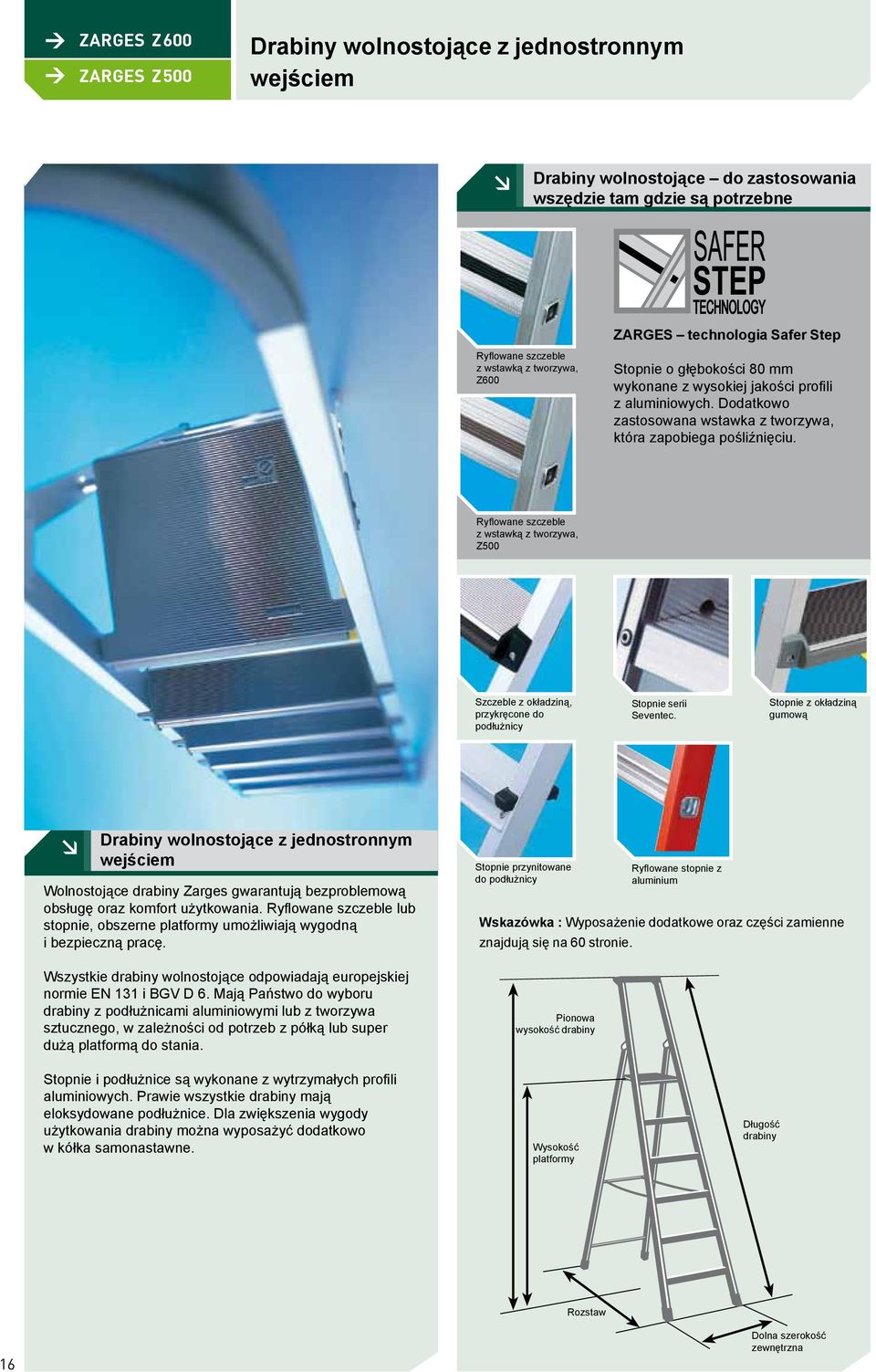

16 ZARGES Z500 Drabiny wolnostojące z jednostronnym wejściem Drabiny wolnostojące do zastosowania wszędzie tam gdzie są potrzebne ZARGES technologia Safer Step Ryflowane szczeble z wstawką z tworzywa, Z600 Stopnie o głębokości 80 mm wykonane z wysokiej jakości profili z aluminiowych. Dodatkowo zastosowana wstawka z tworzywa, która zapobiega pośliźnięciu. Ryflowane szczeble z wstawką z tworzywa, Z500 Szczeble z okładziną, przykręcone do podłużnicy Stopnie serii Seventec. Stopnie z okładziną gumową Drabiny wolnostojące z jednostronnym wejściem Wolnostojące drabiny Zarges gwarantują bezproblemową obsługę oraz komfort użytkowania. Ryflowane szczeble lub stopnie, obszerne platformy umożliwiają wygodną i bezpieczną pracę. Wszystkie drabiny wolnostojące odpowiadają europejskiej normie EN 131 i BGV D 6. Mają Państwo do wyboru drabiny z podłużnicami aluminiowymi lub z tworzywa sztucznego, w zależności od potrzeb z półką lub super dużą platformą do stania. Stopnie przynitowane do podłużnicy Pionowa wysokość drabiny Ryflowane stopnie z aluminium Wskazówka : Wyposażenie dodatkowe oraz części zamienne znajdują się na 60 stronie. Stopnie i podłużnice są wykonane z wytrzymałych profili aluminiowych. Prawie wszystkie drabiny mają eloksydowane podłużnice. Dla zwiększenia wygody użytkowania drabiny można wyposażyć dodatkowo w kółka samonastawne. Wysokość platformy Długość drabiny Rozstaw 16 Dolna szerokość zewnętrzna

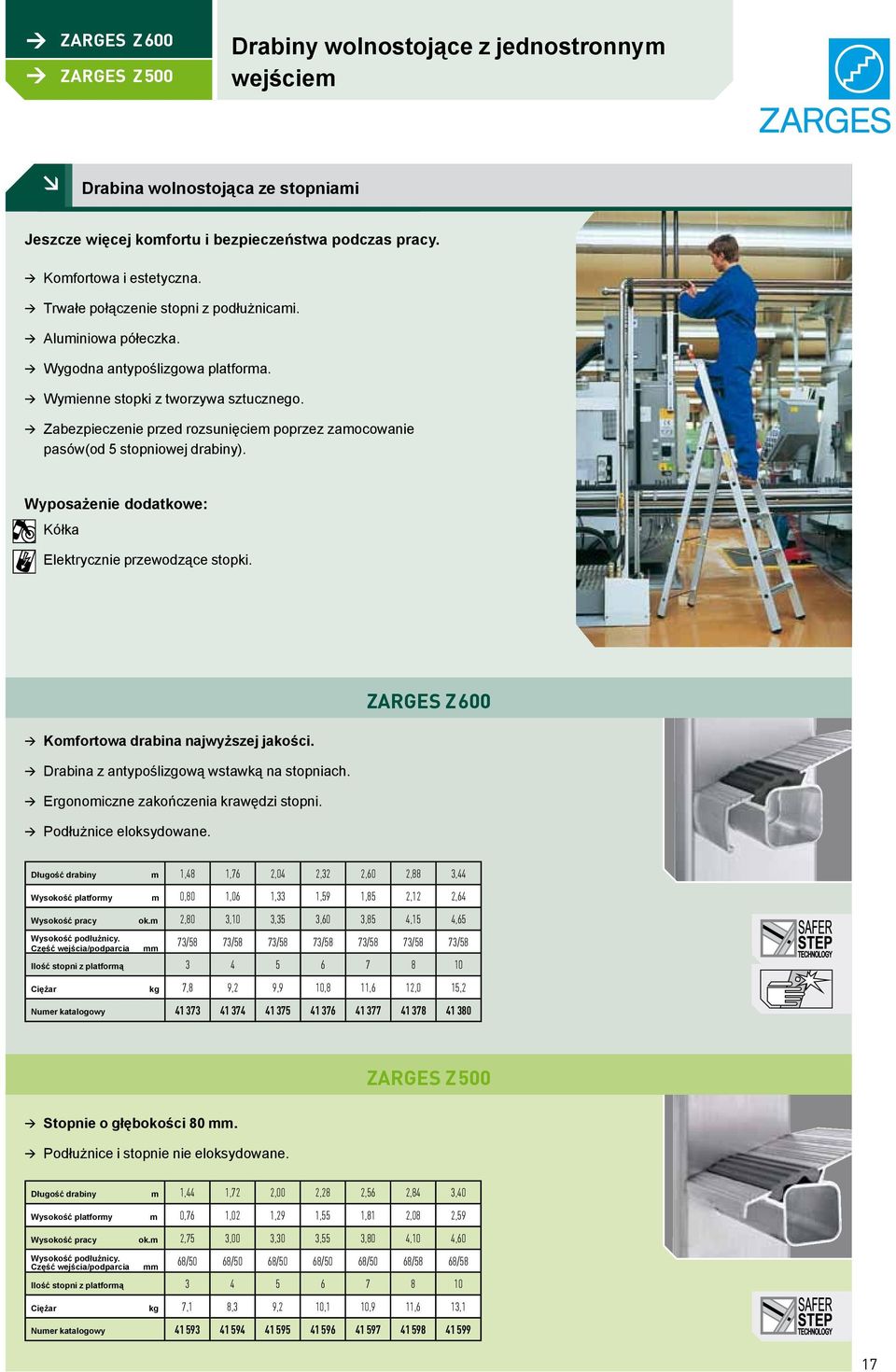

17 ZARGES Z500 Drabiny wolnostojące z jednostronnym wejściem Drabina wolnostojąca ze stopniami Jeszcze więcej komfortu i bezpieczeństwa podczas pracy. w Komfortowa i estetyczna. w Trwałe połączenie stopni z podłużnicami. w Aluminiowa półeczka. w Wygodna antypoślizgowa platforma. w Wymienne stopki z tworzywa sztucznego. w Zabezpieczenie przed rozsunięciem poprzez zamocowanie pasów(od 5 stopniowej drabiny). Wyposażenie dodatkowe: w Kółka w Elektrycznie przewodzące stopki. ZARGES Z600 w Komfortowa drabina najwyższej jakości. w Drabina z antypoślizgową wstawką na stopniach. w Ergonomiczne zakończenia krawędzi stopni. w Podłużnice eloksydowane. Długość drabiny m 1,48 1,76 2,04 2,32 2,60 2,88 3,44 Wysokość platformy m 0,80 1,06 1,33 1,59 1,85 2,12 2,64 Wysokość pracy ok.m 2,80 3,10 3,35 3,60 3,85 4,15 4,65 Wysokość podłużnicy. Część wejścia/podparcia mm 73/58 73/58 73/58 73/58 73/58 73/58 73/58 Ilość stopni z platformą Ciężar kg 7,8 9,2 9,9 10,8 11,6 12,0 15,2 Numer katalogowy ZARGES Z500 w Stopnie o głębokości 80 mm. w Podłużnice i stopnie nie eloksydowane. Długość drabiny m 1,44 1,72 2,00 2,28 2,56 2,84 3,40 Wysokość platformy m 0,76 1,02 1,29 1,55 1,81 2,08 2,59 Wysokość pracy ok.m 2,75 3,00 3,30 3,55 3,80 4,10 4,60 Wysokość podłużnicy. 68/50 68/50 68/50 68/50 68/50 68/58 68/58 Część wejścia/podparcia mm Ilość stopni z platformą Ciężar kg 7,1 8,3 9,2 10,1 10,9 11,6 13,1 Numer katalogowy

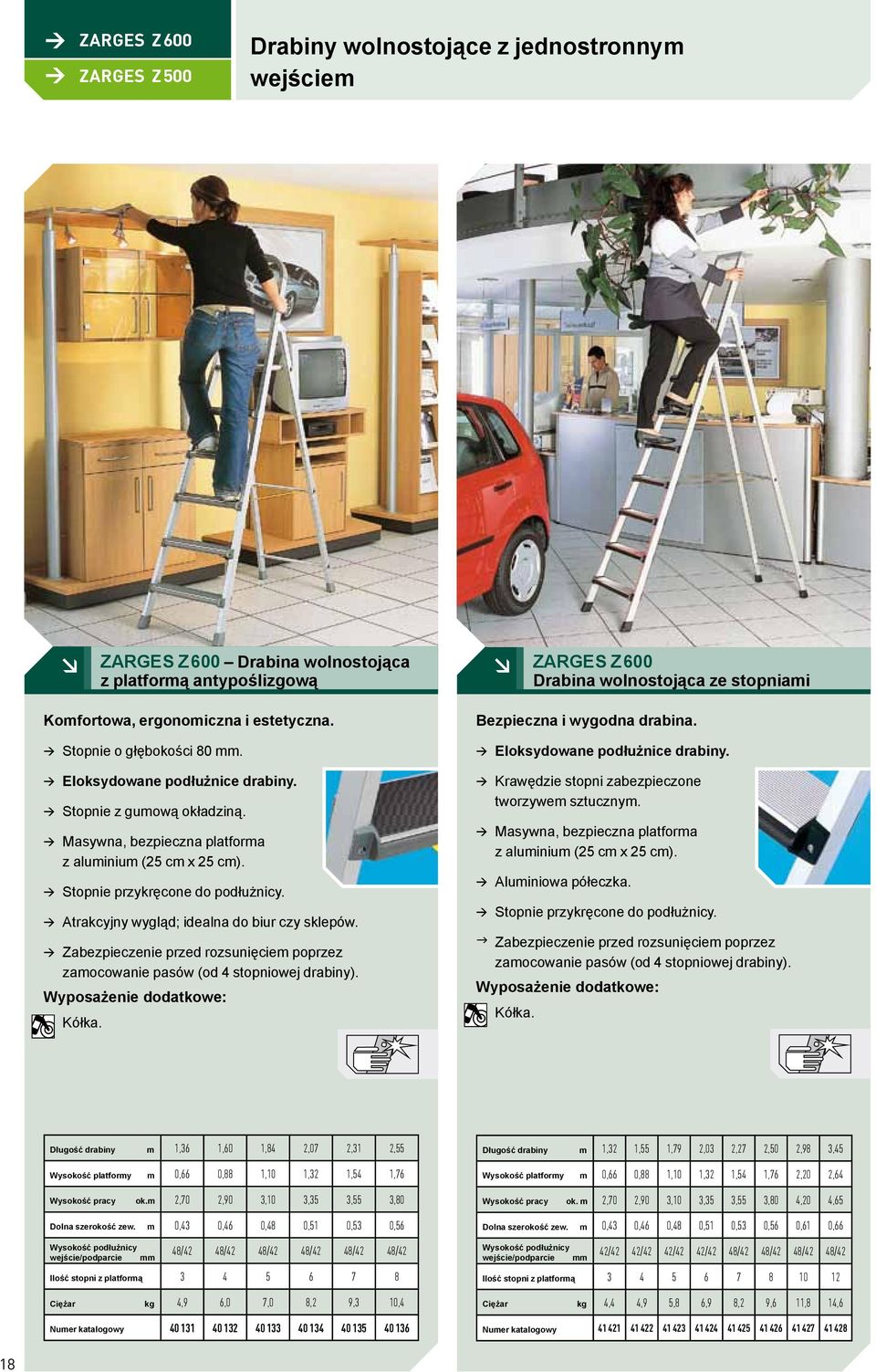

18 ZARGES Z500 Drabiny wolnostojące z jednostronnym wejściem ZARGES Z600 Drabina wolnostojąca z platformą antypoślizgową Komfortowa, ergonomiczna i estetyczna. w Stopnie o głębokości 80 mm. w Eloksydowane podłużnice drabiny. w Stopnie z gumową okładziną. w Masywna, bezpieczna platforma z aluminium (25 cm x 25 cm). w Stopnie przykręcone do podłużnicy. w Atrakcyjny wygląd; idealna do biur czy sklepów. w Zabezpieczenie przed rozsunięciem poprzez zamocowanie pasów (od 4 stopniowej drabiny). Wyposażenie dodatkowe: w Kółka. ZARGES Z600 Drabina wolnostojąca ze stopniami Bezpieczna i wygodna drabina. w Eloksydowane podłużnice drabiny. w Krawędzie stopni zabezpieczone tworzywem sztucznym. w Masywna, bezpieczna platforma z aluminium (25 cm x 25 cm). w Aluminiowa półeczka. w Stopnie przykręcone do podłużnicy. g Zabezpieczenie przed rozsunięciem poprzez zamocowanie pasów (od 4 stopniowej drabiny). Wyposażenie dodatkowe: w Kółka. Długość Długość drabiny mm 1, ,60 1,84 2,07 2,31 2,55 Wysokość platformy m ,88 1,10 1,32 1,54 1,76 Wysokość platformy m Wysokość pracy ok. m 0,66 2,70 0,88 2,90 1,10 3,10 1,32 3,35 1,54 3,55 1,76 3,80 Dolna Wysokość szerokość pracy ok.mm 2,70 0,43 2,90 0,46 3,10 0,48 3,35 0,51 3,55 0,53 3,80 0,56 zewnętrzna Dolna szerokość zew. m Wysokość podłużnicy 48/42 0,43 48/42 0,46 48/42 0,48 48/42 0,51 48/42 0,53 48/42 0,56 wejście Wysokość / podparcie podłużnicy mm wejście/podparcie mm 48/42 48/42 48/42 48/42 48/42 48/42 Ilość stopni z Ilość platformą stopni z platformą Rozstaw m 0,68 0,84 0,99 1,13 1,30 1,44 Ciężar kg 4,9 6,0 7,0 8,2 9,3 10,4 Ciężar kg 4,9 6,0 7,0 8,2 9,3 10,4 Numer katalogowy Długość drabiny m 1,32 1,55 1,79 2,03 2,27 2,50 2,98 3,45 Wysokość platformy m 0,66 0,88 1,10 1,32 1,54 1,76 2,20 2,64 Wysokość pracy ok. m 2,70 2,90 3,10 3,35 3,55 3,80 4,20 4,65 Dolna szerokość zew. m 0,43 0,46 0,48 0,51 0,53 0,56 0,61 0,66 Wysokość podłużnicy wejście/podparcie mm 42/42 42/42 42/42 42/42 48/42 48/42 48/42 48/42 Ilość stopni z platformą Ciężar kg 4,4 4,9 5,8 6,9 8,2 9,6 11,8 14,6 Numer katalogowy

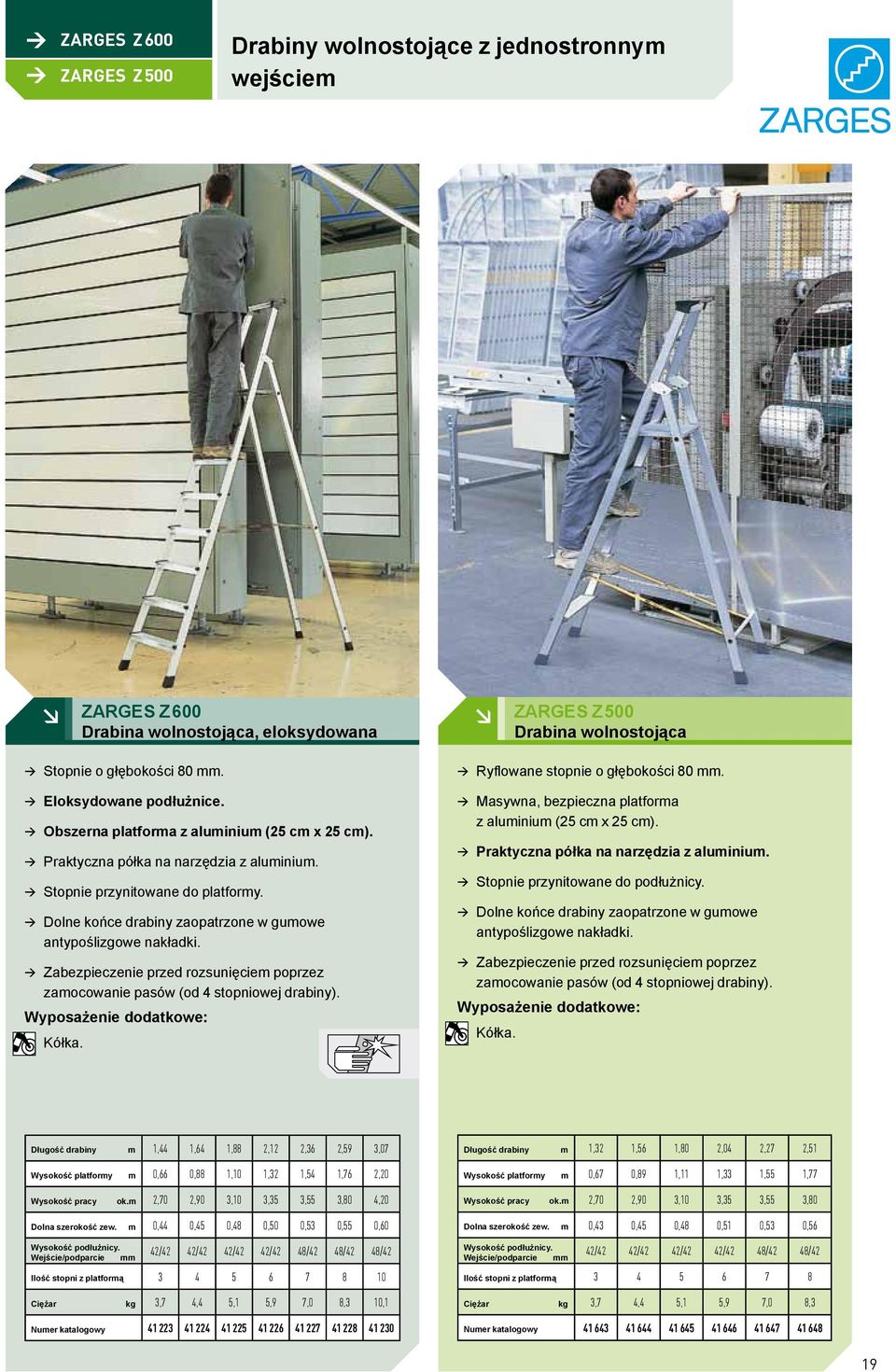

19 ZARGES Z500 Drabiny wolnostojące z jednostronnym wejściem ZARGES Z600 Drabina wolnostojąca, eloksydowana w Stopnie o głębokości 80 mm. w Eloksydowane podłużnice. w Obszerna platforma z aluminium (25 cm x 25 cm). w Praktyczna półka na narzędzia z aluminium. w Stopnie przynitowane do platformy. w Dolne końce drabiny zaopatrzone w gumowe antypoślizgowe nakładki. w Zabezpieczenie przed rozsunięciem poprzez zamocowanie pasów (od 4 stopniowej drabiny). Wyposażenie dodatkowe: w Kółka. ZARGES Z500 Drabina wolnostojąca w Ryflowane stopnie o głębokości 80 mm. w Masywna, bezpieczna platforma z aluminium (25 cm x 25 cm). w Praktyczna półka na narzędzia z aluminium. w Stopnie przynitowane do podłużnicy. w Dolne końce drabiny zaopatrzone w gumowe antypoślizgowe nakładki. w Zabezpieczenie przed rozsunięciem poprzez zamocowanie pasów (od 4 stopniowej drabiny). Wyposażenie dodatkowe: w Kółka. Długość drabiny m 1,44 1,64 1,88 2,12 2,36 2,59 3,07 Wysokość platformy m 0,66 0,88 1,10 1,32 1,54 1,76 2,20 Wysokość pracy ok.m 2,70 2,90 3,10 3,35 3,55 3,80 4,20 Dolna szerokość zew. m 0,44 0,45 0,48 0,50 0,53 0,55 0,60 Długość drabiny m 1,32 1,56 1,80 2,04 2,27 2,51 Wysokość platformy m 0,67 0,89 1,11 1,33 1,55 1,77 Wysokość pracy ok.m 2,70 2,90 3,10 3,35 3,55 3,80 Dolna szerokość zew. m 0,43 0,45 0,48 0,51 0,53 0,56 Wysokość podłużnicy. Wejście/podparcie mm 42/42 42/42 42/42 42/42 48/42 48/42 48/42 Wysokość podłużnicy. Wejście/podparcie mm 42/42 42/42 42/42 42/42 48/42 48/42 Ilość stopni z platformą Ciężar kg 3,7 4,4 5,1 5,9 7,0 8,3 10,1 Numer katalogowy Ilość stopni z platformą Ciężar kg 3,7 4,4 5,1 5,9 7,0 8,3 Numer katalogowy

20 ZARGES Z500 Drabiny wolnostojące z jednostronnym wejściem ZARGES Z600 Drabina wolnostojąca z platformą ZARGES Z500 Drabina wolnostojąca Seventec w Duża platforma robocza (40 cm x 40 cm). w Ryflowane stopnie o głębokości 80 mm. w Praktyczna półka z aluminium na drobne przedmioty. w Seryjnie wyposażona w dwie poręcze. w Mocne i trwałe połączenie stopni z podłużnicą. w Stopnie drabiny posiadają wstawkę z gumy zapobiegającą pośliźnięciu zarówno podczas pracy jak i podczas wchodzenia i schodzenia. w Duża platforma robocza (380 mm x 260 mm) zintegrowana z zawiasem. w Stopnie o głębokości 85 mm. w Optymalną stabilność drabiny zapewniają dwustronne sztywne połączenia. w Opatentowane 7-mio punktowe łączenie stopni z podłużnicami. w Gładkie zewnętrzne powierzchnie podłużnic drabiny. Wyposażenie dodatkowe: w Kółka. w Elektrycznie przewodzące stopki. Długość drabiny m 1,65 1,93 2,21 2,49 3,05 3,61 4,16 Wysokość platformy m 0,78 1,06 1,32 1,58 2,07 2,59 3,11 Wysokość pracy ok.m 2,80 3,10 3,35 3,60 4,10 4,60 5,10 Dolna szerokość zew. m 0,60 0,62 0,65 0,68 0,74 0,80 0,86 Długość drabiny m 1,45 1,65 1,90 2,10 2,35 2,60 3,05 Wysokość platformy m 0,70 0,90 1,15 1,35 1,55 1,75 2,20 Wysokość pracy ok.m 2,70 2,90 3,15 3,35 3,55 3,75 4,20 Dolna szerokość zew. m 0,45 0,47 0,49 0,52 0,54 0,56 0,61 Wysokość podłużnicy. Wejście/podparcie mm 73/58 73/58 73/58 73/58 73/58 73/58 73/58 Wysokość podłużnicy. Wejście/podparcie mm Ilość stopni z platformą Ciężar kg 5,8 6,6 7,5 9,4 11,6 13,9 20,5 Numer katalogowy Ilość stopni z platformą Ciężar kg 6,0 7,0 8,0 9,0 10,5 13,0 14,0 Numer katalogowy

21 Drabiny wolnostojące z jednostronnym wejściem / schody ZARGES Z600 Drabina wolnostojąca z tworzywa sztucznego (stopnie z aluminium) Bezpieczna drabina z tworzywa odpornego na działanie substancji agresywnych. w Ryflowane stopnie o głębokości 80 mm. w Podłużnice drabiny wykonano z tworzywa sztucznego wzmocnionego włóknem szklanym. w Platforma o wymiarach 25 cm x 25 cm. ZARGES Z600 Taboret w Uniwersalne zastosowanie. w Łatwy montaż poprzez opatentowane zatrzaski. w Wyposażony w kółka Ø30 mm. w Gumowy pierścień na spodzie zabezpiecza przed przesunięciem. w Praktyczna półka na narzędzia. w Po złożeniu jej głębokość wynosi 8,8 cm. Długość drabiny m 1,40 1,65 1,90 2,15 2,40 Wysokość platformy m 0,68 0,91 1,14 1,37 1,60 Wysokość pracy ok.m 2,50 2,75 3,00 3,25 3,50 Dolna szerokość zew. m 0,42 0,44 0,47 0,49 0,52 Wysokość podłużnicy. Wejście/podparcie mm 50/50 50/50 50/50 50/50 50/50 Ilość stopni z platformą Ciężar kg 6,0 7,0 8,0 9,0 10,0 Numer katalogowy Wysokość obciążonego m 0,43 Wysokość bez obciążenia m 0,44 Średnica górnej części m 0,30 Średnica środkowej części m 0,37 Średnica dolnej części m 0,45 Ciężar kg 3,5 Numer katalogowy

22 Drabiny schodowe ZARGES Z600 Składane schody Bezpieczne schody o niewielkich wymiarach po złożeniu, dostępne w wielu wariantach. w Szerokie i bezpieczne stopnie pokryte antypoślizgową gumą. w Duża powierzchnia stopni (360 mm x 230 mm). w Solidne, bliźniacze podłużnice oraz metalowe zabezpieczenia rozporowe zapewniają dużą wytrzymałość i stabilność konstrukcji. Stopnie ryflowane Stopnie pokryte gumą Stopnie pokryte gumą Stopnie ryflowane Bez poręczy Z poręczą* Bez poręczy Z poręczą* Wysokość platformy m 0,45 0,70 0,70 0,90 1,15 0,45 0,70 0,70 0,90 1,15 Wysokość pracy ok.m 2,45 2,70 2,70 2,90 3,15 2,45 2,70 2,70 2,90 3,15 Dolna szerokość zew. m 0,48 0,56 0,56 0,57 0,60 0,48 0,56 0,56 0,57 0,60 Wysokość podłużnicy mm Ilość stopni z platformą Ciężar kg 3,9 6,6 8,4 10,6 12,8 3,9 6,6 8,4 10,6 12,8 Numer katalogowy ** Wyposażenie dodatkowe: Numer katalogowy Kółka (1 komplet = 4 sztuki) * Wysokość poręczy 600 mm ** Brak możliwości montażu kółek Podest aluminiowy Stabilny i lekki podest roboczy. w Stopnie o głębokości 200 mm z ryflowanej blachy aluminiowej. w Duża platforma o wymiarach 350 mm x 577 mm. w Wytrzymała, spawana konstrukcja zapewnia stabilność podestu. Wysokość platformy m 0,20 0,40 0,60 0,80 1,00 Wysokość pracy ok.m 2,20 2,40 2,60 2,80 3,00 Powierzchnia podstawy m 0,40 x 0,58 0,61 x 0,64 0,85 x 0,66 1,08 x 0,68 1,35 x 0,73 Ilość stopni Ciężar kg 3,0 5,5 7,8 10,1 13,5 Numer katalogowy Wyposażenie dodatkowe: Numer katalogowy Kółka (1 komplet = 4 sztuki) Stopki (1 komplet = 4 sztuki)

23 ZARGES Z500 Drabiny schodowe ZARGES Z600 Składane schody z ryflowaną powierzchnią Przydatny do prac na niewielkich wysokościach. w Zajmuje niewiele miejsca podczas transportu i przechowywania. w Ryflowane stopnie z aluminium. w Duża powierzchnia (360 mm x 230 mm) zapewnia bezpieczną i wygodną pracę. Wysokość górnego stopnia m 0,45 0,67 Wysokość pracy ok. m 2,45 2,67 Dolna szerokość zew. m 0,48 0,48 Ilość stopni z platformą 2 3 Ciężar kg 3,9 6,6 Numer katalogowy ZARGES Z600 Podest roboczy stały Praktyczny podest z jednostronnym wejściem do pracy na mniejszych wysokościach. w Stopnie wykonane z profili aluminiowych o głębokości 200 mm. w Duża górna platforma (300 mm x 400 mm). w Podłużnice wykonane z rurek stalowych (Ø25 mm), dolne końce zaopatrzone w stopki z tworzywa sztucznego. w Przebadane wg normy DIN oraz BGV D 36. w Dostarczane w częściach gotowych do samodzielnego montażu. Wysokość górnego stopnia m 0,48 0,72 0,96 Wysokość pracy ok. m 2,50 2,70 3,00 Wymiary podstawy m 0,53 x 0,54 0,80 x 0,57 1,00 x 0,62 Ilość stopni Ciężar kg 7,0 10,0 16,0 Numer katalogowy Wyposażenie dodatkowe: Numer katalogowy Kółka (1 komplet = 4 sztuki) ZARGES Z500 Składane schody Atrakcyjne cenowo składane schody ze stabilnymi, aluminiowymi stopniami w Duża powierzchnia stopni (360 mm x 230 mm). w Solidne, bliźniacze podłużnice oraz metalowe zabezpieczenia rozporowe zapewniają dużą wytrzymałość i stabilność konstrukcji. w Model 4 i 5 stopniowy seryjnie wyposażony w górną poręcz. W pozostałych wersjach poręcz dostępna za dodatkową opłatą. Bez poręczy Z poręczą Wysokość platformy m 0,44 0,66 0,66 0,88 1,10 Wysokość pracy ok.m 2,45 2,65 2,65 2,90 3,10 Dolna szerokość zew. m 0,55 0,57 0,57 0,59 0,60 Wysokość podłużnicy Ilość stopni z platformą Ciężar kg 4,7 7,0 8,5 10,5 13 Numer katalogowy

24 ZARGES Z500 Składany podest ZARGES Z600 Składany podest Najlepsza jakość i maksymalne bezpieczeństwo. w Poręczny i łatwy w użyciu. w Obszerna ryflowana platforma (65 cm x 30 cm). w Stopnie drabiny (głębokość 80 mm) posiadają wstawkę z gumy zapobiegającą pośliźnięciu zarówno podczas pracy jak i podczas wchodzenia i schodzenia. w Optymalną stabilność podestu zapewniają dwustronne sztywne połączenia. w Zajmuje niewiele miejsca podczas transportu i przechowywania. w Dolne końce podestu zaopatrzone w wymienne stopki z tworzywa sztucznego. w Przebadane wg normy DIN oraz BGV D 36. Wyposażenie dodatkowe: w Elektrycznie przewodzące stopki. ZARGES Z500 Składany podest Seventec Bezpieczny i praktyczny. w Szerokie i bezpieczne stopnie. w Stopnie o głębokości 85 mm. w Górna platforma o wymiarach 52 cm x 23 cm. w Platforma robocza zintegrowana z zawiasem. w Optymalną stabilność podestu zapewniają dwustronne sztywne połączenia. Wysokość podestu m 0,72 0,96 Wysokość pracy ok. m 2,75 3,00 Wysokość podestu Wymiar podestu m m 0,79 0,72 ξ 0,80 0,95 0,96 ξ 0,83 Wymiary Wysokość po pracy złożeniu ok. m m 0,90 ξ 2,75 0,80 ξ 0,20 1,12 ξ 3,00 0,80 ξ 0,20 Wymiar podstawy m 0,79 x 0,80 0,95 x 0,83 Ilość Wymiary stopni po z złożeniu platformą m 0,90 x 0,80 3 x 0,20 1,12 x 0,80 4 x 0,20 Ciężar Ilość stopni z platformą kg 36,2 8,2 4 Numer katalogowy Ciężar kg 40 6, ,2 919 Numer katalogowy Wysokość platformy m 0,50 0,70 0,90 Wysokość pracy ok.m 2,50 2,70 2,90 Dolna szerokość zew. m 0,58 0,60 0,62 Ilość stopni z platformą 2 x 2 2 x 3 2 x 4 Ciężar kg 4,0 6,0 7,5 Numer katalogowy

25 Podest roboczy Aluminiowy podest modułowy AMA w Łatwy w użyciu i bardzo praktyczny. w Uniwersalne zastosowanie dzięki dowolnej rozbudowie poszczególnych modułów oraz wykonania w wersji stacjonarnej lub przejezdnej. w Niewielka waga przy dużej stabilności. w Wytrzymała, odporna na korozję konstrukcja. w Wygodne i bezpieczne stopnie z ryflowanej, aluminiowej blachy (555 mm x 250 mm). w Podest dostępny w czterech kombinacjach wysokości. Modułowa rozbudowa podestu Moduł A jednostopniowy podest Moduł podstawowy B, dwustopniowy Moduł B+C Moduł B+D Moduł B+D+E Moduł B+D+E+F Moduł m A B C D E F Ciężar kg 2,9 4,8 3,9 4,4 4,8 5,5 Numer katalogowy m Kombinacje modułów A B B+C B+D B+D+E B+D+E+F Wysokość pracy ok. m 2,20 2,40 2,40 2,60 2,80 2,99 Wysokość górnego stopnia m 0,20 0,40 0,40 0,60 0,80 0,99 Całkowita długość konstrukcji m 0,30 0,55 0,80 0,80 1,05 1,30 Ciężar kg 2,9 4,8 8,7 9,2 14,0 19,5 Pomost AMA Do połączenia dwóch podestów i utworzenia wygodnego przejścia lub platformy roboczej. Wyposażenie dodatkowe: w Kółka: idealne w przypadku częstego przesuwania podestu, jako wyposażenie dodatkowe do samodzielnego montażu. w Narożniki: zwiększają stabilność podestu oraz zapobiegają niekontrolowanemu przesunięciu podczas pracy. Długość pomostu m 0,50 1,00 Numer katalogowy kg Poręcz Kółka Narożnik Numer katalogowy ) ) ) 1) Tylko przy modułach D+E oraz D+E+F 2) 1 komplet = 2 sztuki 25

26 ZARGES Z500 Drabiny wolnostojące z obustronnym wejściem Drabiny rozstawne - rodzaje stopni i szczebli ZARGES technologia Safer Step Ryflowane szczeble z wstawką z tworzywa, Z600 Stopnie o głębokości 80 mm wykonane z wysokiej jakości profili z aluminiowych. Dodatkowo zastosowana wstawka z tworzywa, która zapobiega pośliźnięciu. Ryflowane szczeble z wstawką z tworzywa, Z500 Szczeble z okładziną, przykręcone do podłużnicy Stopnie serii Seventec. Stopnie przynitowane do podłużnicy Drabiny wolnostojące zawsze pod ręką Drabiny wolnostojące z obustronnym wejściem ułatwiają pracę zarówno wewnątrz pomieszczeń jak i na zewnątrz. Umożliwiają wygodne wchodzenie i schodzenie, jak również oszczędność czasu dzięki możliwości pracy po obu stronach drabiny. Szerokie szczeble, ryflowane. Szczeble ryflowane. Szerokie szczeble, ryflowane Szerokie szczeble lub stopnie, częściowo z okładziną na przedniej stronie stopnia umożliwiają bezpieczną i komfortową pracę. Bezpieczeństwo zapewniają perlonowe paski jak również wymienne antypoślizgowe stopki z tworzywa sztucznego. Szczeble z włókna szklanego. Szczeble drewniane. Wszystkie drabiny spełniają wymogi normy EN 131 BGV D 36. W zależności od potrzeb możecie Państwo wybierać pomiędzy drabinami z aluminium, tworzywa, drewna oraz kombinacją tworzywa i aluminium. Dla jeszcze większej wygody drabiny można wyposażyć w kółka oraz dodatkowe stałe połączenia zwiększające bezpieczeństwo pracy. Długość drabiny Pionowa wysokość drabiny 26 dolna szerokość zewnętrzna Rozstaw

27 ZARGES Z500 Drabiny wolnostojące z obustronnym wejściem Drabina wolnostojąca ze stopniami Jeszcze więcej komfortu i bezpieczeństwa podczas pracy. w Trwałe połączenie stopni z podłużnicami. w Stopnie oraz podłużnice wykonane z tłoczonych profili aluminiowych. w Zawiasy wykonane z aluminium. w Na dolnych końcach drabiny wymienne stopki z tworzywa sztucznego. w Wytrzymałe pasy zapobiegają rozsunięciu się drabiny. w Szerokie szczeble wykonane z wytrzymałych tłoczonych profili. Wyposażenie dodatkowe: w Kółka. w Elektrycznie przewodzące stopki. w Antymagnetyczne wykonanie (po wcześniejszym uzgodnieniu). ZARGES Z600 w Stopnie drabiny posiadają wstawkę z tworzywa zapobiegającą pośliźnięciu zarówno podczas pracy jak i podczas wchodzenia i schodzenia. w Ergonomiczne zakończenia krawędzi stopni. w Podłużnice eloksydowane. w Stopnie o głębokości 80 mm. Długość drabiny m 0,79 1,07 1,35 1,63 1,91 2,19 2,75 3,31 3,87 4,43 Wysokość pracy ok.m 2,55 2,85 3,10 3,40 3,70 3,95 4,50 5,10 5,65 6,20 Dolna szerokość zew. m 0,44 0,47 0,50 0,53 0,56 0,59 0,65 0,71 0,77 0,83 Wysokość podłużnicy mm Ilość stopni 2 x 3 2 x 4 2 x 5 2 x 6 2 x 7 2 x 8 2 x 10 2 x 12 2 x 14 2 x 16 Ciężar kg 5,8 7,2 8,4 9,3 10,1 11,5 14,7 17,8 22,6 26,5 Numer katalogowy ZARGES Z500 w Stopnie o głębokości 80 mm. w Stopnie i podłużnice z aluminium (nie eloksydowane). Długość drabiny m 0,85 1,13 1,41 1,69 1,97 2,25 2,85 3,45 Wysokość pracy ok.m 2,50 2,80 3,05 3,35 3,65 3,90 4,45 5,05 Dolna szerokość zew. m 0,44 0,47 0,50 0,53 0,56 0,59 0,68 0,80 Wysokość podłużnicy mm Ilość stopni 2 x 3 2 x 4 2 x 5 2 x 6 2 x 7 2 x 8 2 x 10 2 x 12 Ciężar kg 5,0 6,5 8,0 8,6 9,1 10,3 14,0 16,8 Numer katalogowy

28 ZARGES Z500 Drabiny wolnostojące z obustronnym wejściem ZARGES Z600 - Drabina wolnostojąca ze stopniami z okładziną w Stopnie o głębokości 80 mm. w Podłużnice eloksydowane. w Krawędzie stopni zabezpieczone tworzywem. w Dolne końce drabiny zaopatrzone w antypoślizgowe stopki. w Stopnie przykręcone do podłużnicy. w Stopnie oraz podłużnice wykonane z tłoczonych profili aluminiowych. Wyposażenie dodatkowe: w Kółka. ZARGES Z500 Drabina wolnostojąca Seventec w Obszerna platforma z zawiasem. w Stopnie o głębokości 85 mm. w Opatentowane połączenie stopni z gładką na zewnątrz podłużnicą. w Optymalną stabilność podestu zapewniają dwustronne sztywne połączenia. w Elektrycznie przewodzące stopki. 28 Długość drabiny m 0,50 0,74 0,98 1,22 1,45 1,69 1,93 2,40 2,88 Wysokość pracy ok.m 2,25 2,50 2,75 3,00 3,20 3,45 3,70 4,15 4,65 Dolna szerokość zew. m 0,41 0,43 0,46 0,48 0,51 0,53 0,56 0,61 0,66 Wysokość podłużnicy mm Ilość stopni 2 x 2 2 x 3 2 x 4 2 x 5 2 x 6 2 x 7 2 x 8 2 x 10 2 x 12 Ciężar kg 2,4 4,2 5,5 5,9 8,3 9,8 11,7 16,1 20,7 Numer katalogowy Dolna szerokość zewnętrzna Wys. górnego stopnia m 0,45 0,70 0,90 0,70 0,90 1,15 Wysokość pracy ok. m 2,45 2,70 2,90 2,70 2,90 3,15 Dolna Długość szerokość drabiny mmm 0,550,48 0,75 0,56 0,95 0,57 1,20 1,40 0,56 1,65 0,571,90 0,60 2,35 zewnętrzna Wysokość pracy ok.m 1,60 1,80 2,00 2,20 2,45 2,65 2,85 3,30 Wys. podłużnicy. mm Dolna szerokość zew. m 0,43 0,41 0,43 0,45 0,47 0,50 0,52 0,56 Część wejścia / podparcia Wysokość Ilość podłużnicy stopni mm z platformą Ilość stopni 2 x 2 2 x 3 2 x 4 2 x 5 2 x 6 2 x 7 2 x 8 2 x 10 Ciężar kg 3,9 6,6 8,8 8,4 10,6 12,8 Ciężar kg 3,0 4,5 6,0 7,5 9,0 10,5 12,0 15,5 Numer katalogowy Numer katalogowy

29 ZARGES Z500 Drabiny wolnostojące z obustronnym wejściem Drabina wolnostojąca ze stopniami. w Stopnie o głębokości 80 mm. w Stopnie przynitowane do podłużnicy. w Boczne krawędzie stopni zabezpieczone tworzywem. w Wytrzymałe pasy zabezpieczają drabinę przed rozsunięciem. w Dolne końce drabiny zaopatrzone w antypoślizgowe stopki. Wyposażenie dodatkowe: w Kółka. w Elektrycznie przewodzące stopki. ZARGES Z600 Długość drabiny m 0,71 0,95 1,19 1,43 1,67 1,91 2,38 Wysokość pracy ok.m 2,50 2,70 2,95 3,20 3,45 3,70 4,15 Dolna szerokość zew. m 0,43 0,45 0,48 0,50 0,53 0,55 0,60 w Podłużnice eloksydowane Wysokość podłużnicy mm Ilość stopni 2 x 3 2 x 4 2 x 5 2 x 6 2 x 7 2 x 8 2 x 10 Ciężar kg 3,2 4,1 5,1 6,1 7,2 9,0 12,4 Numer katalogowy ZARGES Z500 Długość drabiny m 0,71 0,95 1,19 1,43 Wysokość pracy ok.m 2,50 2,70 2,95 3,20 Dolna szerokość zew. m 0,43 0,45 0,48 0,50 w Podłużnice i stopnie z aluminium Wysokość podłużnicy mm Ilość stopni 2 x 3 2 x 4 2 x 5 2 x 6 Ciężar kg 3,2 4,1 5,1 6,1 Numer katalogowy

30 Drabiny wolnostojące z obustronnym wejściem ZARGES Z600 Drabina wolnostojąca, szerokoszczeblowa Bezpieczna i wygodna praca na drabinie z szerokimi szczeblami. w Stabilne, ryflowane szerokie szczeble o głębokości 60 mm. w Wytrzymałe zawiasy ze stali. w Stopnie oraz podłużnice wykonane z tłoczonych profili aluminiowych. w Dolne końce drabiny zaopatrzone w antypoślizgowe stopki. Wyposażenie dodatkowe: w Kółka. w Elektrycznie przewodzące stopki. ZARGES Z600 Drabina wolnostojąca ze szczeblami w Stabilne szczeble (30 mm x 30 mm) z ryflowaną powierzchnią. w Wytrzymałe zawiasy ze stali. w Stopnie oraz podłużnice wykonane z tłoczonych profili aluminiowych. w Dolne końce drabiny zaopatrzone w antypoślizgowe stopki. Wyposażenie dodatkowe: w Kółka. w Elektrycznie przewodzące stopki. Długość drabiny m 1,78 2,34 2,90 3,64 4,02 4,58 Wysokość pracy ok.m 3,55 4,10 4,65 5,40 5,80 6,35 Dolna szerokość zew. m 0,53 0,59 0,65 0,71 0,77 0,83 Wysokość podłużnicy mm Ilość stopni 2 x 6 2 x 8 2 x 10 2 x 12 2 x 14 2 x 16 Ciężar kg 7,6 10,2 13,0 15,9 21,0 25,6 Numer katalogowy Długość drabiny m 1,78 2,34 2,90 3,49 4,02 4,58 5,70 5,14 Wysokość pracy ok.m 3,55 4,10 4,65 5,25 5,80 6,35 7,45 6,90 Dolna szerokość zew. m 0,53 0,59 0,65 0,71 0,77 0,83 0,95 0,89 Wysokość podłużnicy mm Ilość stopni 2 x 6 2 x 8 2 x 10 2 x 12 2 x 14 2 x 16 2 x 20 2 x 18 Ciężar kg 6,3 8,4 11,0 13,9 15,6 18,1 22,5 20,6 Numer katalogowy

31 Drabiny wolnostojące z obustronnym wejściem ZARGES Z600 Drabina wolnostojąca z tworzywa sztucznego ZARGES Z600 Drabina wolnostojąca z tworzywa sztucznego i szerokimi szczeblami z aluminium Bezpieczna drabina do specjalnych zastosowań (w przemyśle chemicznym, elektrycznym, farmaceutycznym oraz wielu innych). w Sprawdzona drabina do pracy przy urządzeniach elektrycznych. w Podłużnica i szczeble (30 mm x 30 mm) wykonane z wysokoizolacyjnego poliestru wzmacnianego włóknem szklanym. w Odpowiada normie DIN oraz w Przystosowana do pracy pod napięciem (1000 V AC, 1500 V DC). Bezpieczna drabina wykonana z tworzywa połączonego z aluminium. w Szerokie szczeble z ryflowaną powierzchnią o głębokości 60 mm. w Pewna ochrona podczas prac przy urządzeniach elektrycznych. w Wytrzymałe zawiasy ze stali. w Dolne końce drabiny zaopatrzone w antypoślizgowe stopki. Długość drabiny m 1,32 1,88 2,44 3,00 4,12 Wysokość pracy ok.m 3,10 3,65 4,20 4,75 5,90 Dolna szerokość zew. m 0,48 0,54 0,60 0,65 0,77 Wysokość podłużnicy mm Ilość stopni 2 x 4 2 x 6 2 x 8 2 x 10 2 x 14 Ciężar kg 8,3 11,9 15,5 19,3 27,2 Numer katalogowy Długość drabiny m 1,34 1,62 1,90 2,46 3,02 3,58 Wysokość pracy ok.m 3,10 3,40 3,65 4,25 4,80 5,35 Dolna szerokość zew. m 0,47 0,50 0,53 0,59 0,65 0,71 Wysokość podłużnicy mm Ilość stopni 2 x 4 2 x 5 2 x 6 2 x 8 2 x 10 2 x 12 Ciężar kg 8,3 10,0 11,7 13,6 15,5 17,4 Numer katalogowy

32 ZARGES Z500 Drabiny wysuwane Drabiny wysuwane i wysuwane linką Z wysuwanym drabinami Zarges osiągnięcie większych wysokości nie stanowi żadnego problemu. Dzięki możliwości regulacji długości drabiny co szczebel można ustawiać drabinę bez problemów na każdą potrzebną długość, w zależności od rodzaju drabiny. Drabiny wysuwane można użytkować jako podwójne lub każdą część używać osobno. Wszystkie rodzaje drabin posiadają przykręcone śrubami prowadnice jak również wskaźnik właściwego ustawienia drabiny. Podłużnice są wykonane z odpornego na korozję aluminium lub z tworzywa sztucznego wzmocnionego włóknem szklanym. Szczeble ryflowane, a każda część drabiny jest wyposażona w wymienne, antypoślizgowe stopki z dwuskładnikowego tworzywa sztucznego. Stabilne połączenia szczebli i podłużnic zapewniają bezpieczeństwo pracy. Drabiny odpowiadają normie EN 131 oraz BGV D 36. Pionowa wysokość drabiny Długość drabiny rozsuniętej Długość drabiny zsuniętej Rozstaw: długość drabiny x 0,31 m 32 Szerokość zewnętrzna dolnej części drabiny

33 ZARGES Z500 Drabiny wysuwane Drabina wysuwana, 2 częściowa Doskonała do prac na dużych wysokościach. w Wysokość drabiny regulowana co szczebel. w Obie części drabiny mogą być użytkowane niezależnie jako drabiny 1 częściowe. w Szczeble oraz podłużnice wykonane z tłoczonych profili aluminiowych. w Dolne końce drabiny zaopatrzone w antypoślizgowe stopki. w Także górne końce drabiny zaopatrzone są w stopki z tworzywa sztucznego. Wyposażenie dodatkowe: w Elektrycznie przewodzące stopki. w Element ułatwiający pracę przy oknach (zdjęcie poniżej). Nr kat ZARGES Z600 ZARGES Z500 Pomoc przy pracy na dużych wysokościach. w Wysoka stabilność; szerokość dolnej części drabiny wynosi 490 mm. w Od wysokości 8,30 m górna część drabiny jest wyposażona w rolki prowadzące. Cenowa alternatywa do pracy na dużych wysokościach. w Szerokość zewnętrzna dolnej części drabiny wynosi 420 mm. Długość drabiny rozsuniętej m Długość drabiny zsuniętej m 2,95 4,07 4,96 6,09 7,21 8,33 9,13 10,25 12,22 1,83 2,39 3,00 3,56 4,07 4,70 5,20 5,74 6,90 Wysokość pracy ok.m 4,10 5,20 6,10 7,20 8,30 9,40 10,30 11,40 13,30 Wysokość podłużnicy mm Ilość szczebli 2 x 6 2 x 8 2 x 10 2 x 12 2 x 14 2 x 16 2 x 18 2 x 20 2 x 24 Ciężar kg 6,0 9,0 12,5 17,0 18,5 24,0 26,5 32,0 40,5 Numer katalogowy Długość drabiny rozsuniętej Długość drabiny zsuniętej m m 4,67 5,47 6,09 6,59 7,21 7,72 2,72 3,23 3,56 3,79 4,07 4,36 Wysokość pracy ok.m 5,80 6,60 7,20 7,70 8,35 8,85 Wysokość podłużnicy mm Ilość szczebli 2 x 9 2 x 11 2 x 12 2 x 13 2 x 14 2 x 15 Ciężar kg 9,3 12,3 14,2 16,3 17,4 18,6 Numer katalogowy

34 ZARGES Z500 Drabiny wysuwane Drabina wysuwana linką, 2 częściowa Doskonała do prac na dużych wysokościach. w Wysokość drabiny regulowana co szczebel z pomocą linki z tworzywa sztucznego. w Rozsunięta drabina blokuje się automatycznie za pomocą haków. w Dolne końce drabiny zaopatrzone w antypoślizgowe stopki. w Górna część drabiny jest wyposażona w rolki prowadzące. Wyposażenie dodatkowe: g Elektrycznie przewodzące stopki. ZARGES Z600 Bezpieczna praca i precyzyjna regulacja długości drabiny. w Wysoka stabilność; szerokość dolnej części drabiny wynosi 490 mm. w Kółka prowadzące powleczone gumą. ZARGES Z500 Cenowa alternatywa do pracy na dużych wysokościach. w Szerokość zewnętrzna dolnej części drabiny wynosi 420 mm. w Kółka prowadzące z tworzywa sztucznego. Długość drabiny rozsuniętej m 7,21 8,33 9,13 10,25 11,10 12,22 Długość drabiny rozsuniętej m 8,35 8,85 9,15 9,70 10,25 Długość drabiny zsuniętej m 4,14 4,70 5,20 5,74 6,40 6,90 Wysokość pracy ok.m 8,30 9,40 10,30 11,40 12,20 13,30 Wysokość podłużnicy mm Ilość szczebli 2 x 14 2 x 16 2 x 18 2 x 20 2 x 22 2 x 24 Ciężar kg 20,3 22,3 28,6 31,9 35,5 40,9 Numer katalogowy Długość drabiny zsuniętej m 4,70 4,95 5,20 5,50 5,75 Wysokość pracy ok.m 9,45 9,95 10,25 10,80 11,35 Wysokość podłużnicy mm Ilość szczebli 2 x 16 2 x 17 2 x 18 2 x 19 2 x 20 Ciężar kg 20,0 24,0 27,2 29,0 31,0 Numer katalogowy

35 Drabiny wysuwane ZARGES Z600 Drabina wysuwana, 3 częściowa Bardzo praktyczna - po złożeniu zajmuje niewiele miejsca. w Wysokość drabiny regulowana co szczebel. w Wszystkie części drabiny mogą być użytkowane niezależnie jako drabiny 1 częściowe. w Szerokość zewnętrzna dolnej części drabiny wynosi 490 mm. w Dolne końce drabiny zaopatrzone w wymienne antypoślizgowe stopki z tworzywa sztucznego. ZARGES Z600 Drabina wysuwana linką, 3 częściowa Doskonała do pracy na dużych wysokościach. w Górna i środkowa część drabiny wysuwana na żądaną wysokość oddzielną linką. w Górna część drabiny wyposażona w rolki prowadzące. w Rozsunięta drabina blokuje się automatycznie za pomocą haków. w Dolne końce drabiny zaopatrzone w wymienne antypoślizgowe stopki z tworzywa sztucznego. w Za dodatkową opłatą wyposażamy drabinę w element ułatwiający pracę podczas mycia okien. Długość drabiny rozsuniętej m 10,55 12,55 14,20 15,90 Długość drabiny rozsuniętej Długość drabiny zsuniętej m m 5,80 6,92 8,60 2,44 2,98 3,60 Wysokość pracy ok.m 6,90 8,00 9,70 Wysokość podłużnicy mm Ilość szczebli 3 x 8 3 x 10 3 x 12 Ciężar kg 15,1 20,1 25,2 Numer katalogowy Długość drabiny zsuniętej m 4,40 5,25 5,80 6,40 Wysokość pracy ok.m 11,65 13,65 15,35 17,00 Dolna szer. Zew. mm Wysokość podłużnicy mm 86/98 86/98 98/98 98/98 Ilość szczebli 3 x 15 3 x 18 3 x 20 3 x 22 Ciężar kg 44,0 52,0 67,0 73,0 Numer katalogowy * * *drabiny o nr katalogowych oraz są standardowo wyposażone w dwie podpory ułatwiające ustawianie drabiny i przygotowanie do pracy (UWAGA! Podpory nie służą do wykorzystania drabiny jako wolnostojącej!). 35
