1 Instrukcja użytkownika VoIP Phone dla Aristo Pico 740 1

2 Spis Treści 1. WPROWADZENIE INSTALACJA OPROGRAMOWANIA WŁĄCZANIE SŁUCHAWKI PODSTAWOWE FUNKCJE SŁUCHAWKI KLAWISZE FUNKCYJNE IKONY STATUSU STATUS APLIKACJI SKYWIN STATUS BATERII REJESTRACJA SŁUCHAWKI PROCES REJESTRACJI MENU SŁUCHAWKI KONTAKTY LISTA POŁĄCZEŃ POŁĄCZENIA NIEODEBRANE USTAWIENIA PREFERENCJI TELEFONU WYKONYWANIE POŁĄCZENIA NA NUMER STACJONARNY FAQ NIE MOGĘ WŁĄCZYĆ SŁUCHAWKI SKYWIN NIE CHCE DZIAŁAĆ SKYPE DZIAŁA, ALE DŹWIĘK NIE DOCHODZI ZE SŁUCHAWKI A Z GŁOŚNIKÓW SPECYFIKACJA

..12 3.3 POŁĄCZENIA NIEODEBRANE...13 3.4 USTAWIENIA PREFERENCJI TELEFONU...13 3.5 WYKONYWANIE POŁĄCZENIA NA NUMER STACJONARNY...14 4 FAQ...15 4.

3 1. Wprowadzenie 1.1 Instalacja oprogramowania Przed pierwszym uruchomieniem słuchawki wymagane jej zainstalowanie aplikacji do jej komunikacji z oprogramowaniem Skype. Jeśli oprogramowanie zostało już zainstalowane w systemie pomijamy ten krok. Jeśli nie to powinniśmy uruchomić plik W Software.exe znajdujący się na płytce CD dołączonej do notebooka. Przed instalacją powinniśmy mieć uruchomioną i zalogowaną aplikację Skype. Zostaniemy wtedy poproszeni o zgodę na komunikację tych dwóch oprogramowań zalecane jest zezwolenie na stałe. Jeśli słuchawka była wcześniej włączona w zależności od stanu aplikacji Skype na ekranie słuchawki można zaobserwować jeden z komunikatów No Skype Logout Standby 3

exe znajdujący się na płytce CD dołączonej do notebooka. Przed instalacją powinniśmy mieć uruchomioną i zalogowaną aplikację Skype.

4 1.2 Włączanie słuchawki. Jeśli na ekranie słuchawki nie mamy żadnych komunikatów oznacza to że została ona wyłączona. Aby ją włączyć należy przytrzymać przycisk ON/OFF ( ) przez około 3 sekundy aż do momentu, gdy usłyszymy dźwiękowe potwierdzenie z wbudowanego głośniczka. Słuchawka posiada dodatkowo wyłącznik zasilania umieszczony na lewej bocznej ściance proszę upewnić się, że jest on przestawiony w pozycję ON przed włączaniem klawiszem. Używanie bocznego wyłącznika jest zalecane, jeśli słuchawka jest nieużywana przez dłuższy czas gdyż pozwala oszczędzać baterię w urządzeniu. 1.3 Podstawowe funkcje słuchawki On/Off:Włącza lub wyłącza słuchawkę poprzez przytrzymanie przez około 2-3 sekundy klawisza ON/OFF ( ) Rejestracja:Aby zarejestrować urządzenie BlueTooth w systemie po włączeniu przytrzymaj przycisk # przez około 2-3 sekundy. Na ekranie pojawi się komunikat GP Reg Jeśli prze 5 sekund nie wciśniemy żadnego przycisku podświetlanie ekranu zmniejszy się a słuchawka przejdzie w stan oszczędzania energii. Po 30 sekundach bezczynności telefon przechodzi w stan uśpienia. 1.4 Klawisze funkcyjne Icona Opis Funkcja Off Hook On Hook Ok 1. Wykonaj telefon 2. Odbierz telefon 3. Powrót do połączenia po zawieszeniu 4. Utwórz skrót do listy 1. Włączanie/Wyłączanie 2. Zakończenie rozmowy 3. Powrót do stanu uśpienia 1. Enter 4

Słuchawka posiada dodatkowo wyłącznik zasilania umieszczony na lewej bocznej ściance proszę upewnić się, że jest on przestawiony w pozycję ON przed włączaniem klawiszem.

5 2. Wejście do Menu 3. Zawieszenie połączenia 4. Wznowienie połączenia 1. Skrót do Missed Call Right 2. Klawisz przewijający menu do góry 1. Skrót do Contact Left 2. Klawisz przewijający menu do dołu 1. Pogłaśnianie podczas rozmowy Volume Up 2. Klawisz przewijający menu do góry 1. Ściszanie podczas rozmowy Volume Down 2. Klawisz przewijający menu do dołu 1~9 1. Klawisze numerów 1~ Klawisz 0 2. Znak + (przytrzymać przez 0.7s) * 1. Znak * # 1. Znak # 2. Uruchomienie rejestracji urządzenia w menadżerze połączeń BlueTooth w UMPC 5

Pogłaśnianie podczas rozmowy Volume Up 2. Klawisz przewijający menu do góry 1. Ściszanie podczas rozmowy Volume Down 2.

6 1.5 Ikony statusu VoIP Phone Instrukcja użytkownika Icony statusu Występują przed kontaktem Dostępny Nieodłączony Zaraz wracam Niedostępny Nie przeszkadzać Nieznany Połączenie przychodzące Połączenie wychodzące Połączenie nieodebrane Stan baterii 1.6 Status aplikacji SkyWin Słuchawka jest włączona i połączona ze Skype Słuchawka jest wyłączona albo poza zasięgiem Aplikacja Skype nie jest dostępna (wyłączona) Skype nie jest zainstalowany 6

7 1.7 Status Baterii Icons Battery charging Status Ikona ta pojawia się na ekranie gdy 1 bateria jest ładowana a słuchawka wyłączona 2 Słuchawka znajduje się w stanie uśpienia bateria jest ładowana. Jeśli urządzenie jest włączone i zalogowane to ikona ładowania nie 3 pojawi się, bateria jest ładowana tylko wtedy gdy jest ono osadzone w slocie w UMPC. 7

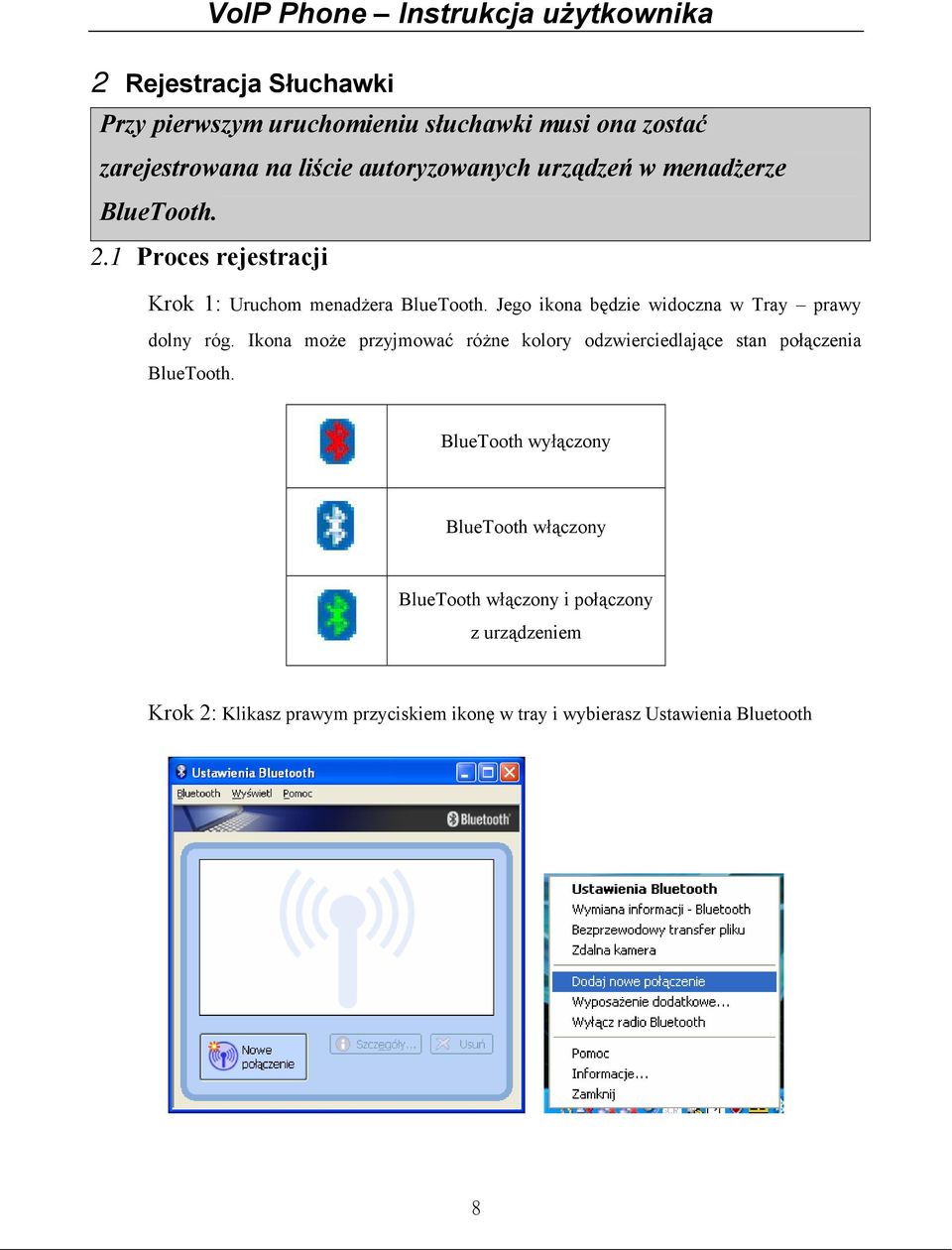

8 2 Rejestracja Słuchawki Przy pierwszym uruchomieniu słuchawki musi ona zostać zarejestrowana na liście autoryzowanych urządzeń w menadżerze BlueTooth. 2.1 Proces rejestracji Krok 1: Uruchom menadżera BlueTooth. Jego ikona będzie widoczna w Tray prawy dolny róg. Ikona może przyjmować różne kolory odzwierciedlające stan połączenia BlueTooth. BlueTooth wyłączony BlueTooth włączony BlueTooth włączony i połączony z urządzeniem Krok 2: Klikasz prawym przyciskiem ikonę w tray i wybierasz Ustawienia Bluetooth 8

Jego ikona będzie widoczna w Tray prawy dolny róg.

9 Krok 3: Włącz słuchawkę a następnie wciśnij przycisk # przez około 2-3 sekundy. Na ekranie słuchawki pojawi się ikona [GP Reg]. Krok 4: Klikamy [New Connection] w menadżerze Bluetooth, wybieramy [Express Mode] i klikamy Dalej. Pojawia się kolejne okno, w którym wyszukiwane są urządzenia Bluetooth. Krok 5: Po procesie wyszukiwania pojawia się lista dostępnych urządzeń, z której wybieramy W

Krok 4: Klikamy [New Connection] w menadżerze Bluetooth, wybieramy [Express Mode] i klikamy Dalej.

10 Krok 6: Pojawi się okno z zapytaniem o PIN do urządzenia BT wprowadzamy Krok 7: Po zakończeniu tego procesu pojawi się okno z pytaniem Do korzystania z programu VoIP bardzo ważnym jest aby nie zaznaczać tej opcji, po prostu klikamy dalej. W tym momencie mamy zakończony proces tworzenia nowego połączenia i możemy je nawiązać klikając ikonę z podpisem W-260. Po wybraniu dowolnego przycisku na słuchawce będziemy mieli kolejno linking potem success a następnie już zdalny dostęp do aplikacji Skype. Krok 8: W przypadku gdy Skype jest nie uruchomiony albo brak będzie aplikacji SkyWin dostaniemy komunikat NO API 10

klikamy dalej. W tym momencie mamy zakończony proces tworzenia nowego połączenia i możemy je nawiązać klikając ikonę z podpisem W-260.

11 Poprawne połączenie słuchawki z UMPC sygnalizowane jest ikoną połączenia w menadżerze bluetooth jak na obrazku powyżej. 11

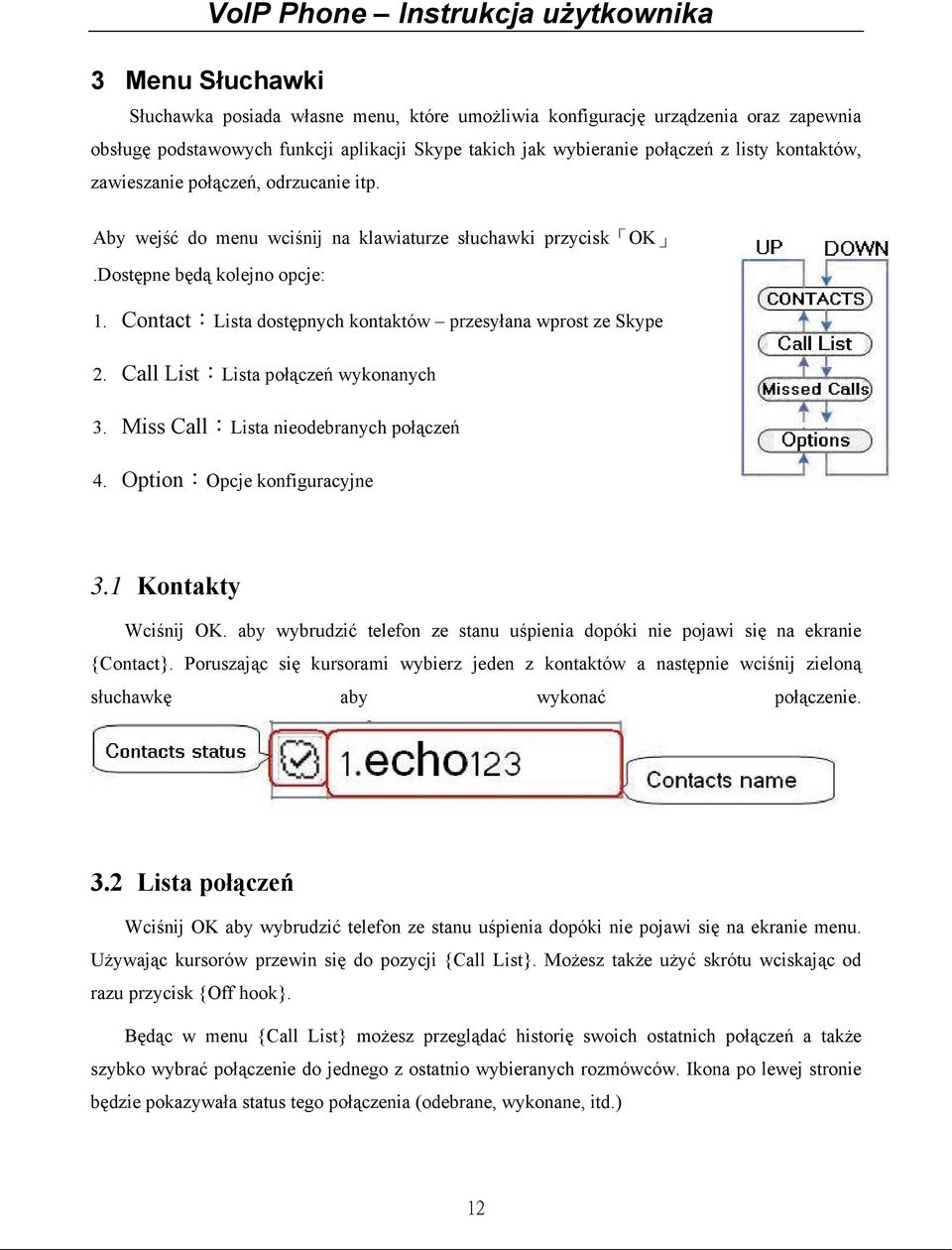

12 3 Menu Słuchawki Słuchawka posiada własne menu, które umożliwia konfigurację urządzenia oraz zapewnia obsługę podstawowych funkcji aplikacji Skype takich jak wybieranie połączeń z listy kontaktów, zawieszanie połączeń, odrzucanie itp. Aby wejść do menu wciśnij na klawiaturze słuchawki przycisk OK.Dostępne będą kolejno opcje: 1. Contact:Lista dostępnych kontaktów przesyłana wprost ze Skype 2. Call List:Lista połączeń wykonanych 3. Miss Call:Lista nieodebranych połączeń 4. Option:Opcje konfiguracyjne 3.1 Kontakty Wciśnij OK. aby wybrudzić telefon ze stanu uśpienia dopóki nie pojawi się na ekranie {Contact}. Poruszając się kursorami wybierz jeden z kontaktów a następnie wciśnij zieloną słuchawkę aby wykonać połączenie. 3.2 Lista połączeń Wciśnij OK aby wybrudzić telefon ze stanu uśpienia dopóki nie pojawi się na ekranie menu. Używając kursorów przewin się do pozycji {Call List}. Możesz także użyć skrótu wciskając od razu przycisk {Off hook}. Będąc w menu {Call List} możesz przeglądać historię swoich ostatnich połączeń a także szybko wybrać połączenie do jednego z ostatnio wybieranych rozmówców. Ikona po lewej stronie będzie pokazywała status tego połączenia (odebrane, wykonane, itd.) 12

Call List:Lista połączeń wykonanych 3. Miss Call:Lista nieodebranych połączeń 4. Option:Opcje konfiguracyjne 3.1 Kontakty Wciśnij OK.

13 3.3 Połączenia nieodebrane Wejdź do menu i przewiń aż do podświetlenia opcji {Miss Call}. Wybierając to menu będziemy mieli podgląd we wszystkie połączenia nieodebrane, jakie były do nas wykonywane. Możemy bez problemów wykonać szybki telefon do danego kontaktu wybierając zieloną słuchawkę. 3.4 Ustawienia preferencji telefonu Selection Zakres Opis Speaker Volume Volume 1~ 7 Mute Ring Volume Volume 1~ 7 Mute Key Tone Tone On Tone Off Ringer type type 1~type 5 PC music Zmiana głośności słuchawki Zmiana głośności sygnału dzwonka Włącza/Wyłącza dźwięki klawiszy Wybór jednej z pięciu melodii sygnału dzwonka 13

Możemy bez problemów wykonać szybki telefon do danego kontaktu wybierając zieloną słuchawkę. 3.

14 3.5 Wykonywanie połączenia na numer stacjonarny Aby wykonać połączenie na numer stacjonarny po ze słuchawki wprowadź pełen numer telefonu, na który chcesz dzwonić. Pamiętaj o podaniu numeru kierunkowego. Dobrze jest także wybrać wcześniej w Skype kraj, w którym znajduje się rozmówca. Pamiętaj także, że rozmowy na numery stacjonarne mogą być wykonane tylko wtedy, jeśli twoje konto w Skype posiada stosowne zasilenie lub darmowe minuty. Numer telefonu musi być dłuższy nić 4 cyfrowy, numery krótsze będą traktowane jako skróty i będzie wybierany pełen numer telefonu przypisany do tego skrótu. 14

Pamiętaj także, że rozmowy na numery stacjonarne mogą być wykonane tylko wtedy, jeśli twoje konto w Skype posiada stosowne zasilenie lub darmowe

15 4 FAQ 4.1 Nie mogę włączyć słuchawki Upewnij się, że urządzenie zostało włączone przyciskiem na bocznej ściance. Upewnij się, że bateria jest naładowana jeśli nie umieść słuchawkę w gnieździe w UMPC aby ją naładować. 4.2 SkyWin nie chce działać Upewnij się, że aplikacja została poprawnie zainstalowana, jeśli nie jesteś pewien odinstaluj ją i zainstaluj ponownie. Ewentualnie sprawdź w menadżerze zadań czy proces SkyWin nie jest uruchomiony jeśli jest a dostępu do aplikacji ciągle nie ma zakończ go i uruchom ponownie. 4.3 Skype działa, ale dźwięk nie dochodzi ze słuchawki a z głośników Upewnij się, że słuchawka jest domyślnym urządzeniem audio w aplikacji Skype. Jeśli nie odnajdź stosowną opcję i ją zmień tak, aby W-260 było domyślnym urządzeniem Audio dla Skype. 15

2 SkyWin nie chce działać Upewnij się, że aplikacja została poprawnie zainstalowana, jeśli nie jesteś pewien odinstaluj ją i zainstaluj ponownie.

16 5 Specyfikacja Wpierane systemy operacyjne Zakres częstotliwości RF Windows 2000 SP4 / XP SP2 2.4GHZ Ilość kanałów RF 79 Pasmo przenoszenia Odstęp S/N Pojemność baterii Czas pracy na baterii Zakres napięcia ładowania Zakres temperatury pracy Zakres temp. przechowywania głośnik:300hz ~ 3400KHz mikrofon:20hz ~ 16KHz 85 db 120 mah Li Do 1 godziny ciągłej pracy USB DC 4.75~5.25 V 0 do 40 stp C -10 do 60 stp C Wilgotność w czasie pracy < 90% Wilgotność w czasie przechowywania < 95% Wymiary Waga 91mm(L) x41mm(w) x 10.5mm(H) 29g 16
