1 WYTWÓRNIE MAS BITUMICZNYCH W 100% W KONTENERACH MORSKICH ISO

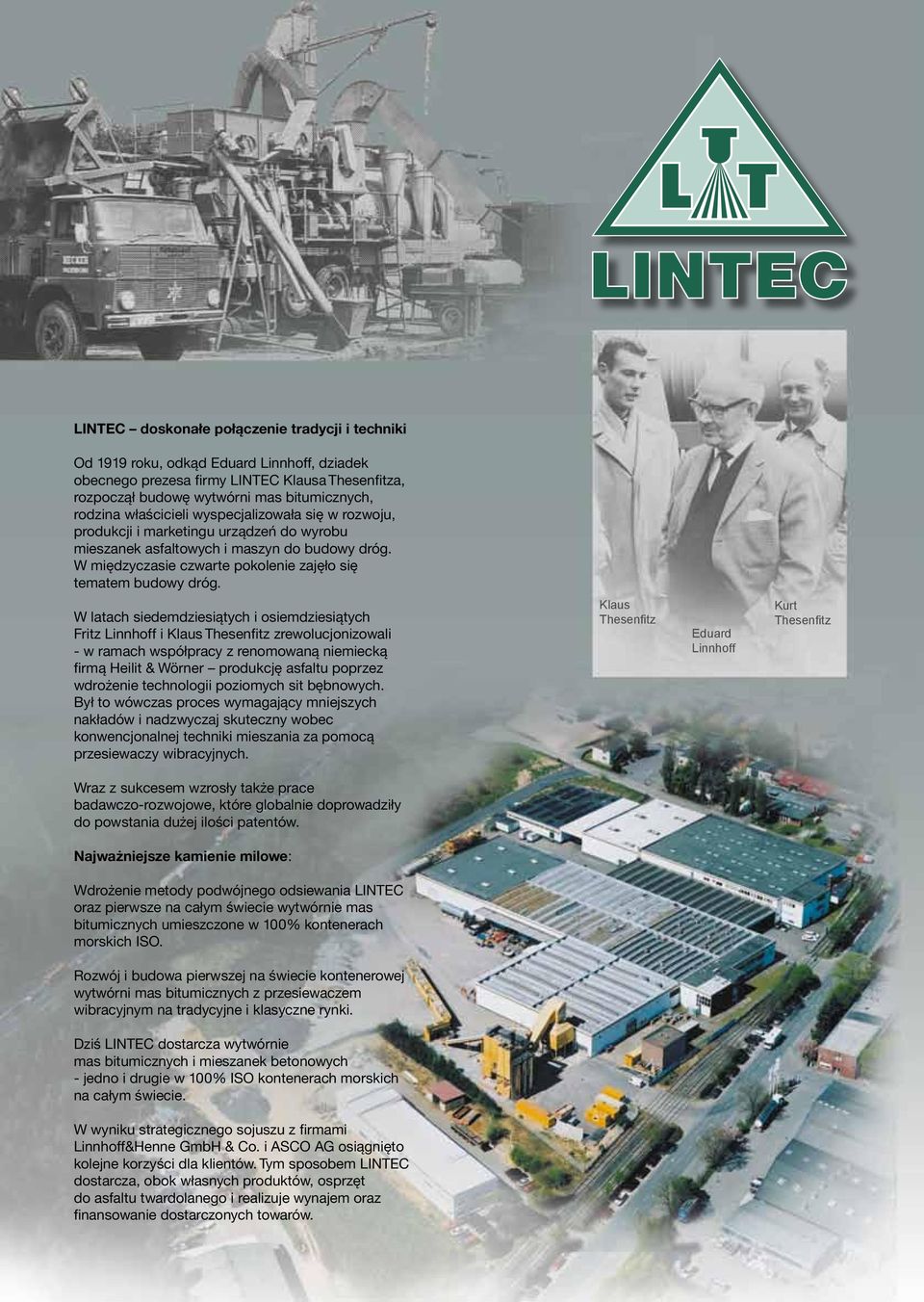

2 LINTEC doskonałe połączenie tradycji i techniki Od 1919 roku, odkąd Eduard Linnhoff, dziadek obecnego prezesa firmy LINTEC Klausa Thesenfitza, rozpoczął budowę wytwórni mas bitumicznych, rodzina właścicieli wyspecjalizowała się w rozwoju, produkcji i marketingu urządzeń do wyrobu mieszanek asfaltowych i maszyn do budowy dróg. W międzyczasie czwarte pokolenie zajęło się tematem budowy dróg. W latach siedemdziesiątych i osiemdziesiątych Fritz Linnhoff i Klaus Thesenfitz zrewolucjonizowali - w ramach współpracy z renomowaną niemiecką firmą Heilit & Wörner produkcję asfaltu poprzez wdrożenie technologii poziomych sit bębnowych. Był to wówczas proces wymagający mniejszych nakładów i nadzwyczaj skuteczny wobec konwencjonalnej techniki mieszania za pomocą przesiewaczy wibracyjnych. Klaus Thesenfitz Eduard Linnhoff Kurt Thesenfitz Wraz z sukcesem wzrosły także prace badawczo-rozwojowe, które globalnie doprowadziły do powstania dużej ilości patentów. Najważniejsze kamienie milowe: Wdrożenie metody podwójnego odsiewania LINTEC oraz pierwsze na całym świecie wytwórnie mas bitumicznych umieszczone w 100% kontenerach morskich ISO. Rozwój i budowa pierwszej na świecie kontenerowej wytwórni mas bitumicznych z przesiewaczem wibracyjnym na tradycyjne i klasyczne rynki. Dziś LINTEC dostarcza wytwórnie mas bitumicznych i mieszanek betonowych - jedno i drugie w 100% ISO kontenerach morskich na całym świecie. W wyniku strategicznego sojuszu z firmami Linnhoff&Henne GmbH & Co. i ASCO AG osiągnięto kolejne korzyści dla klientów. Tym sposobem LINTEC dostarcza, obok własnych produktów, osprzęt do asfaltu twardolanego i realizuje wynajem oraz finansowanie dostarczonych towarów.

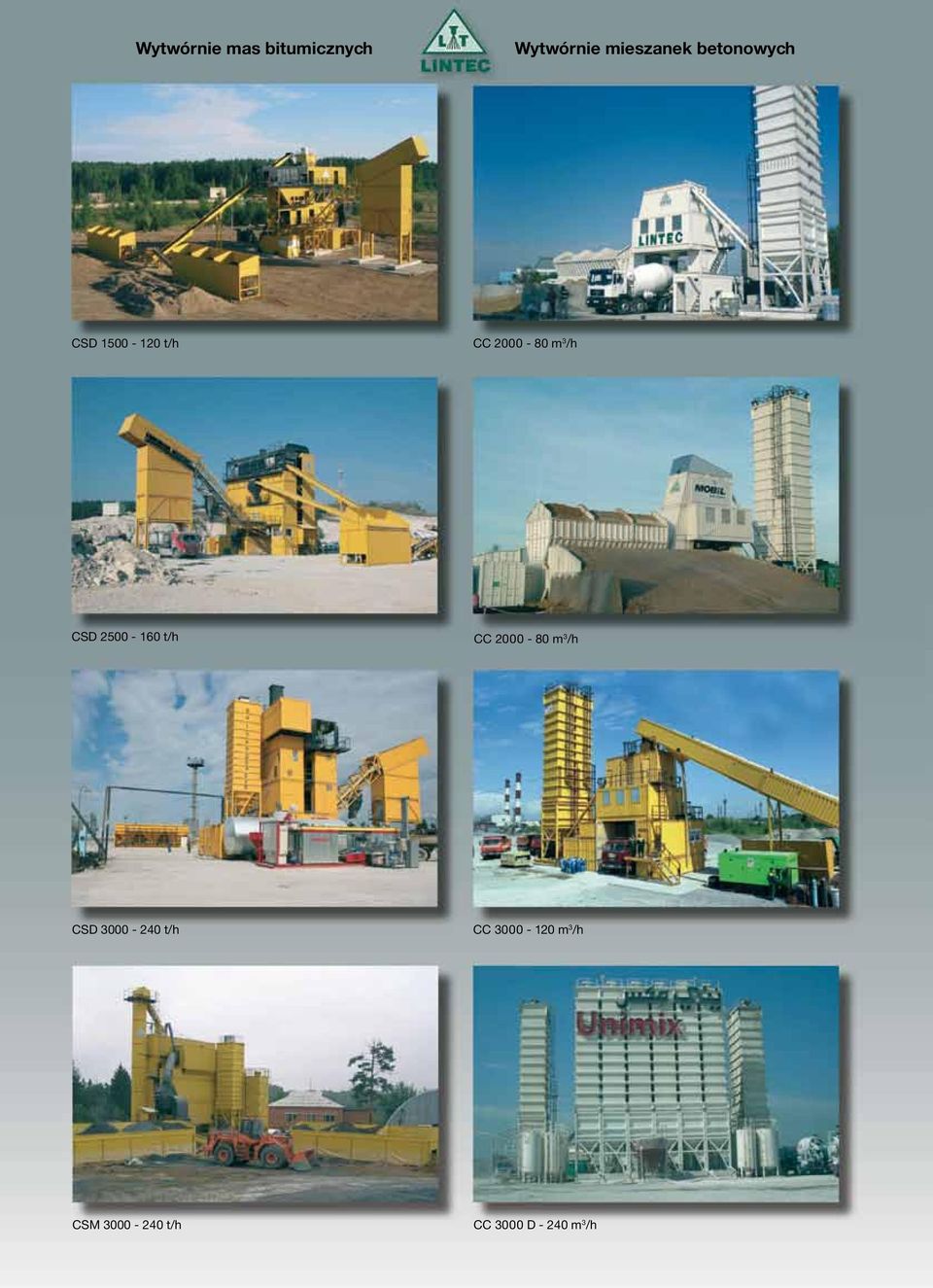

3 Wytwórnie mas bitumicznych Wytwórnie mieszanek betonowych CSD t/h CC m 3 /h CSD t/h CC m 3 /h CSD t/h CC m 3 /h CSM t/h CC 3000 D m 3 /h

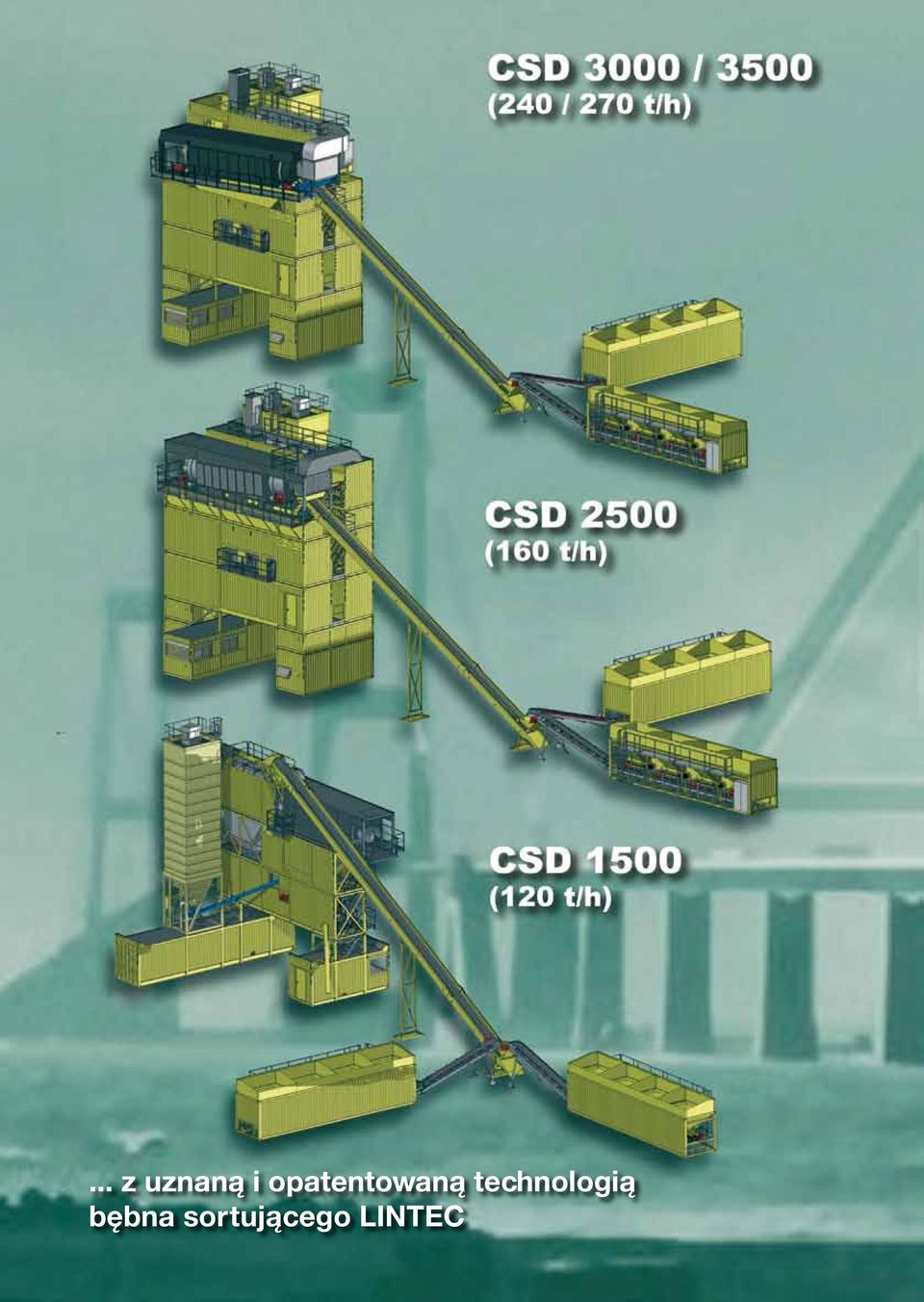

4 ... z uznaną i opatentowaną technologią bębna sortującego LINTEC

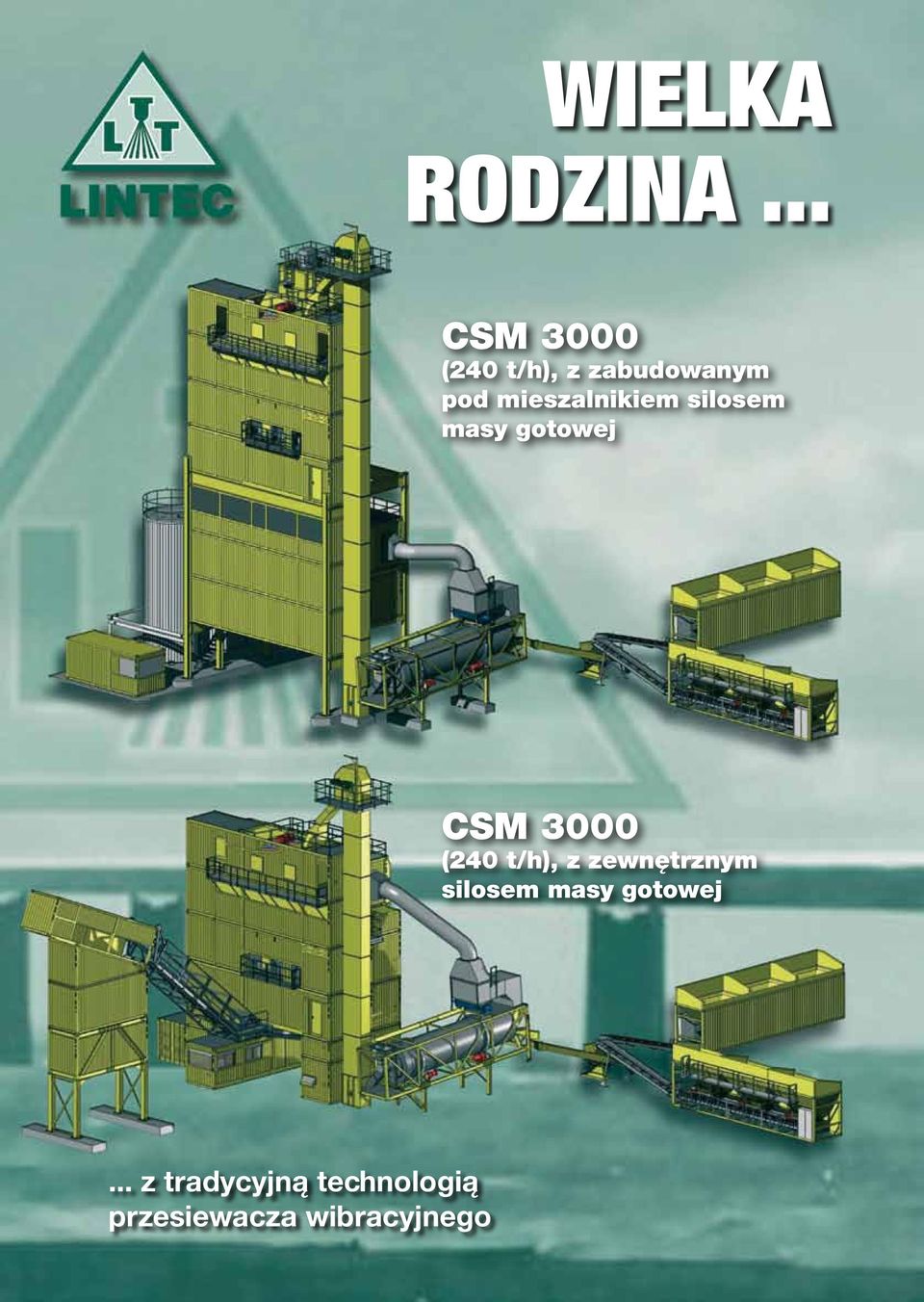

5 WIELKA RODZINA... CSM 3000 (240 t/h), z zabudowanym pod mieszalnikiem silosem masy gotowej CSM 3000 (240 t/h), z zewnętrznym silosem masy gotowej... z tradycyjną technologią przesiewacza wibracyjnego

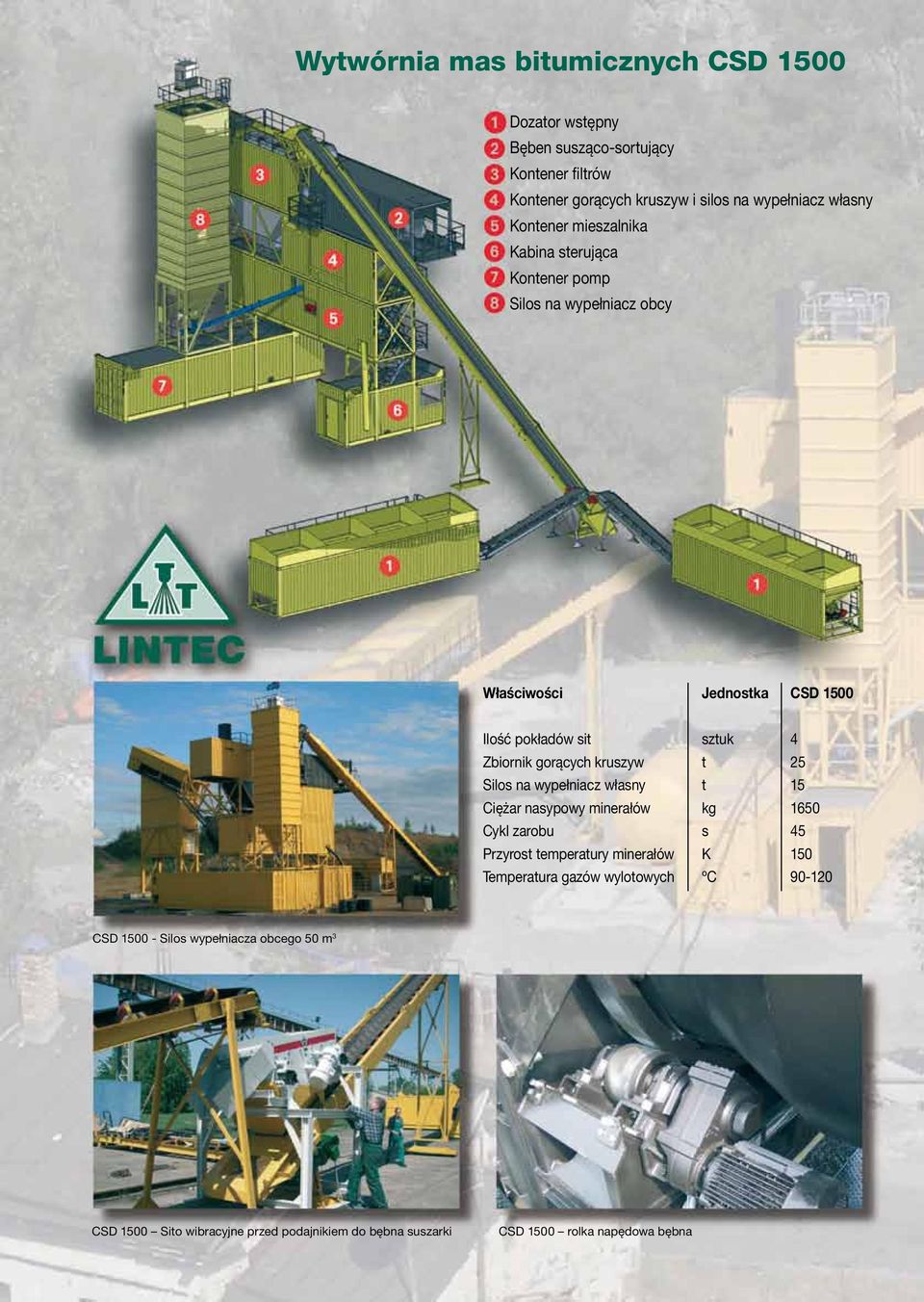

6 Wytwórnia mas bitumicznych CSD 1500 Dozator wstępny Bęben susząco-sortujący Kontener filtrów Kontener gorących kruszyw i silos na wypełniacz własny Kontener mieszalnika Kabina sterująca Kontener pomp Silos na wypełniacz obcy Właściwości Jednostka CSD 1500 Ilość pokładów sit sztuk 4 Zbiornik gorących kruszyw t 25 Silos na wypełniacz własny t 15 Ciężar nasypowy minerałów kg 1650 Cykl zarobu s 45 Przyrost temperatury minerałów K 150 Temperatura gazów wylotowych ºC CSD Silos wypełniacza obcego 50 m 3 CSD 1500 Sito wibracyjne przed podajnikiem do bębna suszarki CSD 1500 rolka napędowa bębna

7 Wytwórnia mas bitumicznych CSD 2500 Właściwości Jednostka CSD 2500 Ilość pokładów sit sztuk 4 / 5 Zbiornik gorących kruszyw t 25 / 45 Silos na wypełniacz własny t 25 / 45 Ciężar nasypowy minerałów kg 2500 Cykl zarobu s 45 Przyrost temperatury minerałów K 150 Temperatura gazów wylotowych ºC CSD 2500 Recykling Możliwe opcje: Zróżnicowane dozowniki od 9 do 15 m 3 zawartość komory (w kontenerach 20, 40 lub 40 hc) Palnik z różnymi rodzajami paliwa (olej ciężki, olej lekki, gaz, pył węglowy także kombinowany) Stojące obok silosy masy gotowej 100 t do 400 t pojemności, jak i silosy masy gotowej w konstrukcji wieżowej od 100 t Zbiorniki bitumu stojące lub poziome Różne zbiorniki na paliwo Silos na wypełniacz obcy 50 do 80 m 3 CSD 2500 Pokrywa podajnika do bębna suszarki Dozator wstępny Bęben susząco-sortujący Kontener gorących kruszyw Kontener mieszalnika Kontener filtrów Silos na wypełniacz własny Kontener transportowy Kabina sterująca Kontener pomp Kontener wsporczy Magazyn części zmiennych / Zbiornik Diesla Silos na wypełniacz obcy

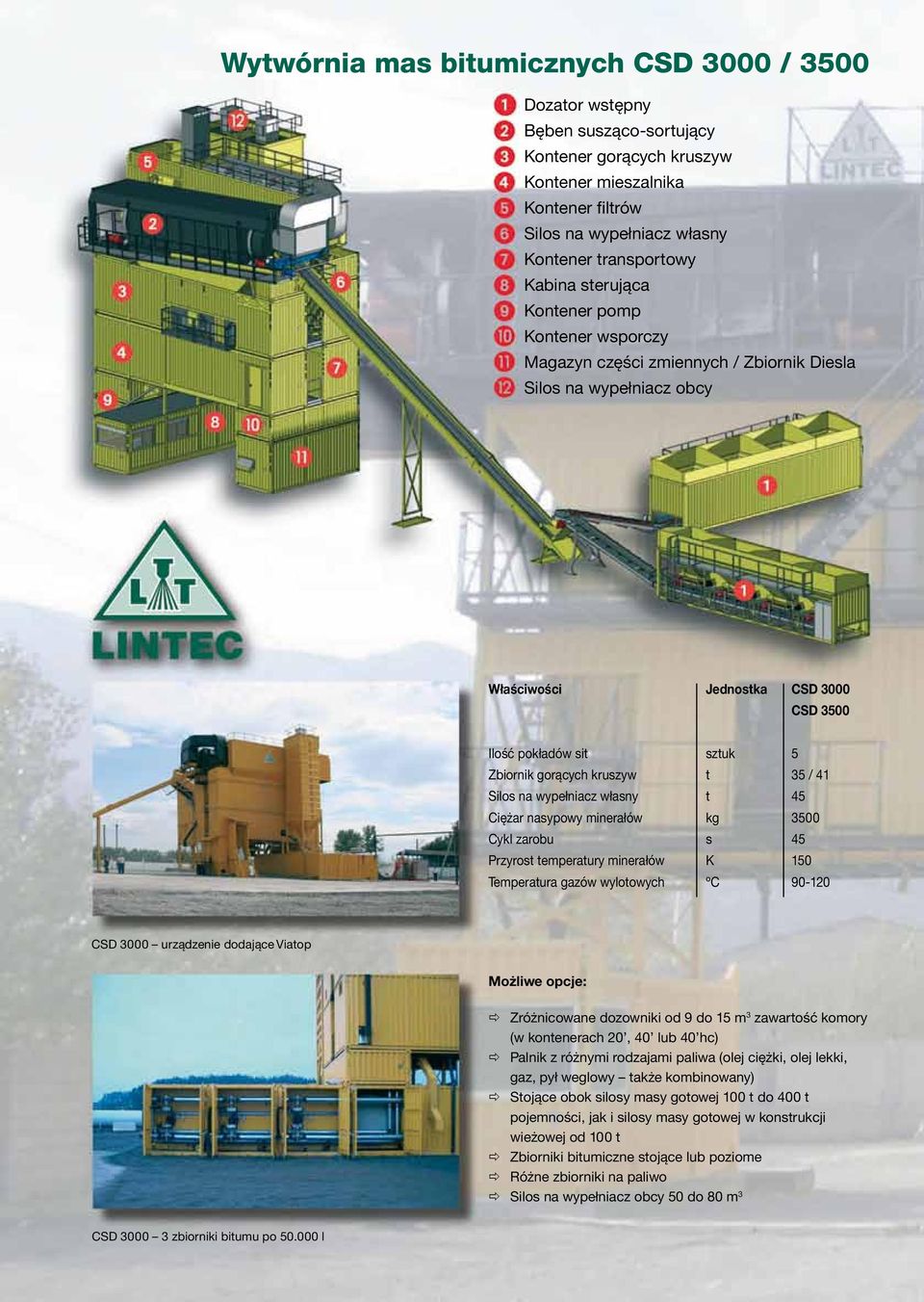

8 Wytwórnia mas bitumicznych CSD 3000 / 3500 Dozator wstępny Bęben susząco-sortujący Kontener gorących kruszyw Kontener mieszalnika Kontener filtrów Silos na wypełniacz własny Kontener transportowy Kabina sterująca Kontener pomp Kontener wsporczy Magazyn części zmiennych / Zbiornik Diesla Silos na wypełniacz obcy Właściwości Jednostka CSD 3000 CSD 3500 Ilość pokładów sit sztuk 5 Zbiornik gorących kruszyw t 35 / 41 Silos na wypełniacz własny t 45 Ciężar nasypowy minerałów kg 3500 Cykl zarobu s 45 Przyrost temperatury minerałów K 150 Temperatura gazów wylotowych ºC CSD 3000 urządzenie dodające Viatop Możliwe opcje: Zróżnicowane dozowniki od 9 do 15 m 3 zawartość komory (w kontenerach 20, 40 lub 40 hc) Palnik z różnymi rodzajami paliwa (olej ciężki, olej lekki, gaz, pył weglowy także kombinowany) Stojące obok silosy masy gotowej 100 t do 400 t pojemności, jak i silosy masy gotowej w konstrukcji wieżowej od 100 t Zbiorniki bitumiczne stojące lub poziome Różne zbiorniki na paliwo Silos na wypełniacz obcy 50 do 80 m 3 CSD zbiorniki bitumu po l

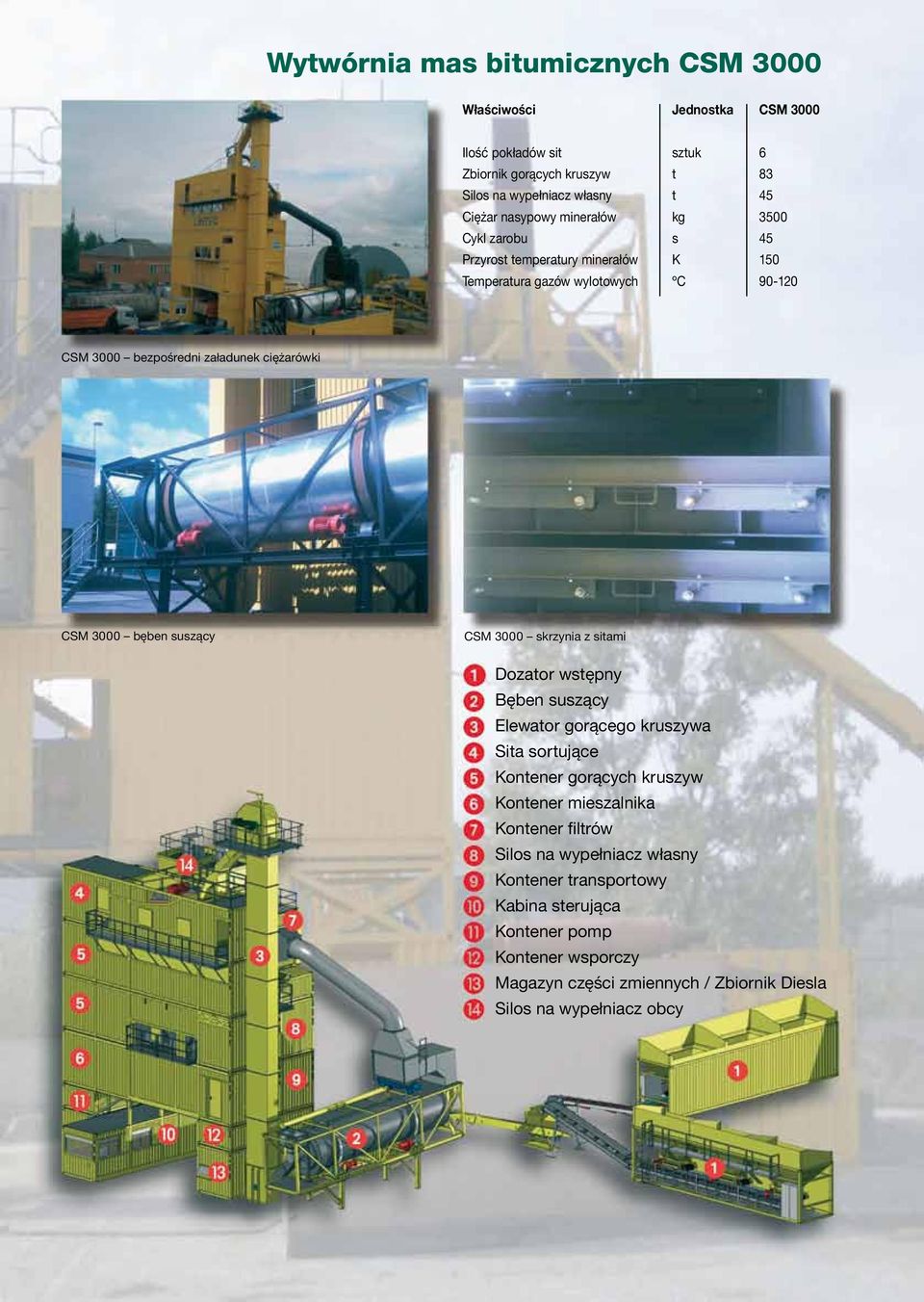

9 Wytwórnia mas bitumicznych CSM 3000 Właściwości Jednostka CSM 3000 Ilość pokładów sit sztuk 6 Zbiornik gorących kruszyw t 83 Silos na wypełniacz własny t 45 Ciężar nasypowy minerałów kg 3500 Cykl zarobu s 45 Przyrost temperatury minerałów K 150 Temperatura gazów wylotowych ºC CSM 3000 bezpośredni załadunek ciężarówki CSM 3000 bęben suszący CSM 3000 skrzynia z sitami Dozator wstępny Bęben suszący Elewator gorącego kruszywa Sita sortujące Kontener gorących kruszyw Kontener mieszalnika Kontener filtrów Silos na wypełniacz własny Kontener transportowy Kabina sterująca Kontener pomp Kontener wsporczy Magazyn części zmiennych / Zbiornik Diesla Silos na wypełniacz obcy

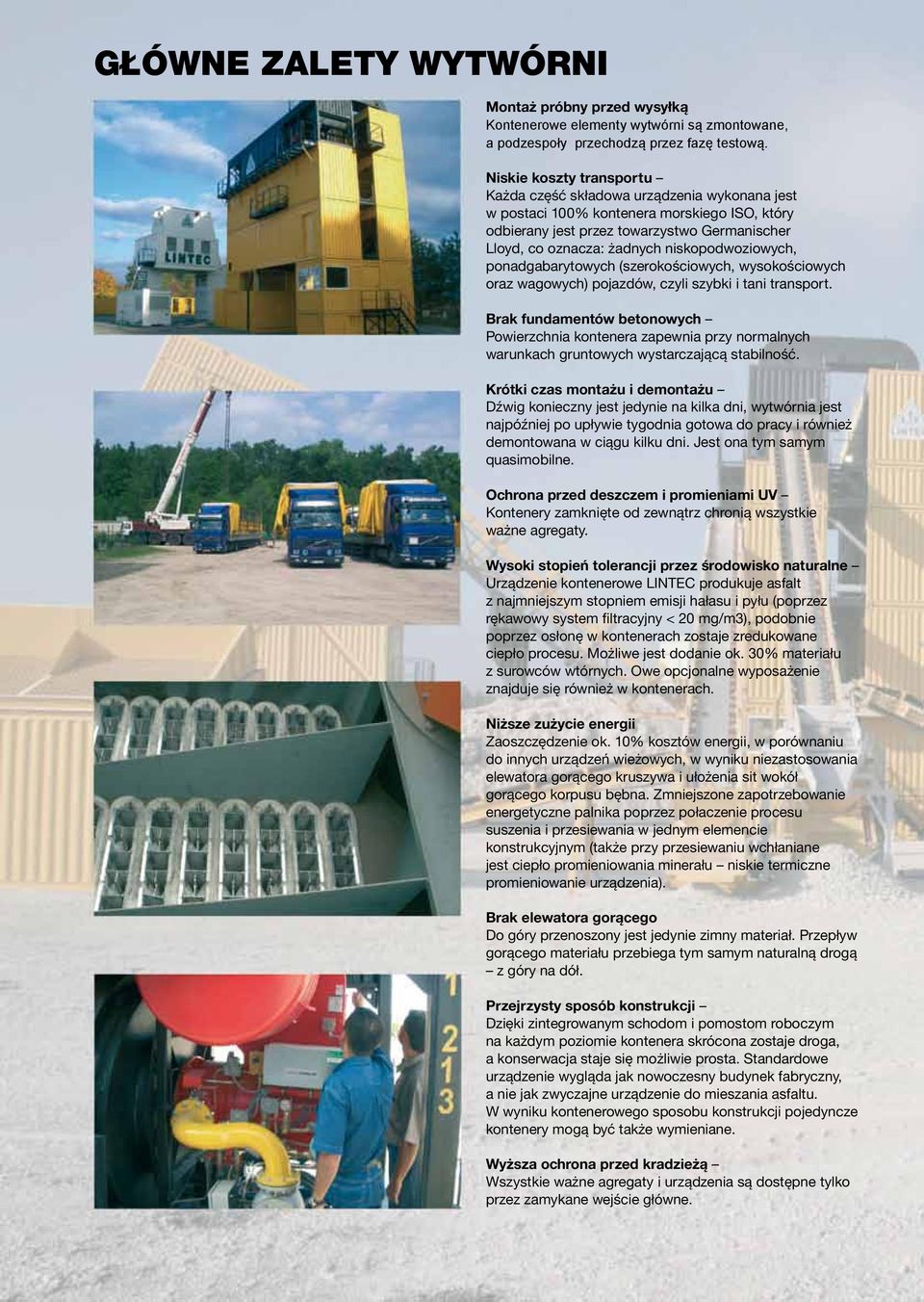

10 GŁÓWNE ZALETY WYTWÓRNI Montaż próbny przed wysyłką Kontenerowe elementy wytwórni są zmontowane, a podzespoły przechodzą przez fazę testową. Niskie koszty transportu Każda część składowa urządzenia wykonana jest w postaci 100% kontenera morskiego ISO, który odbierany jest przez towarzystwo Germanischer Lloyd, co oznacza: żadnych niskopodwoziowych, ponadgabarytowych (szerokościowych, wysokościowych oraz wagowych) pojazdów, czyli szybki i tani transport. Brak fundamentów betonowych Powierzchnia kontenera zapewnia przy normalnych warunkach gruntowych wystarczającą stabilność. Krótki czas montażu i demontażu Dźwig konieczny jest jedynie na kilka dni, wytwórnia jest najpóźniej po upływie tygodnia gotowa do pracy i również demontowana w ciągu kilku dni. Jest ona tym samym quasimobilne. Ochrona przed deszczem i promieniami UV Kontenery zamknięte od zewnątrz chronią wszystkie ważne agregaty. Wysoki stopień tolerancji przez środowisko naturalne Urządzenie kontenerowe LINTEC produkuje asfalt z najmniejszym stopniem emisji hałasu i pyłu (poprzez rękawowy system filtracyjny < 20 mg/m3), podobnie poprzez osłonę w kontenerach zostaje zredukowane ciepło procesu. Możliwe jest dodanie ok. 30% materiału z surowców wtórnych. Owe opcjonalne wyposażenie znajduje się również w kontenerach. Niższe zużycie energii Zaoszczędzenie ok. 10% kosztów energii, w porównaniu do innych urządzeń wieżowych, w wyniku niezastosowania elewatora gorącego kruszywa i ułożenia sit wokół gorącego korpusu bębna. Zmniejszone zapotrzebowanie energetyczne palnika poprzez połaczenie procesu suszenia i przesiewania w jednym elemencie konstrukcyjnym (także przy przesiewaniu wchłaniane jest ciepło promieniowania minerału niskie termiczne promieniowanie urządzenia). Brak elewatora gorącego Do góry przenoszony jest jedynie zimny materiał. Przepływ gorącego materiału przebiega tym samym naturalną drogą z góry na dół. Przejrzysty sposób konstrukcji Dzięki zintegrowanym schodom i pomostom roboczym na każdym poziomie kontenera skrócona zostaje droga, a konserwacja staje się możliwie prosta. Standardowe urządzenie wygląda jak nowoczesny budynek fabryczny, a nie jak zwyczajne urządzenie do mieszania asfaltu. W wyniku kontenerowego sposobu konstrukcji pojedyncze kontenery mogą być także wymieniane. Wyższa ochrona przed kradzieżą Wszystkie ważne agregaty i urządzenia są dostępne tylko przez zamykane wejście główne.

11 PODWÓJNY BĘBEN SUSZĄCO-SORTUJĄCY LINTEC CSD suszy i przesiewa w jednym biegu roboczym: Materiał przechodzi przeciwprądowo przez bęben suszący. Rozgrzane frakcje kruszywa spadają poprzez otwory w korpusie bębna na sita, gdzie przenoszone są dalej przez obracające się wraz z bębnem zwoje podajnika ślimakowego. Wreszcie przechodzą przez sita do właściwej gorącej kieszeni, nie tylko nie tracąc przy tym temperatury, lecz nawet pobierając jeszcze ciepło promieniujące od ścianek bębna. Taśmociąg wrzutowy Bęben suszący Palnik i wentylator Sita sortujące Separator frakcji piaskowych Zasobnik gorących kruszyw Wytwórnie kontenerowe ze swoimi zaletami zastosowane przy budowie lotniska: Po prawej: wytwórnia mieszanek betonowych CC 3000 D (wydajność 240 m3/h) Po lewej: wytwórnia mas bitumicznych CSD 2500 (wydajność 160 t/h)

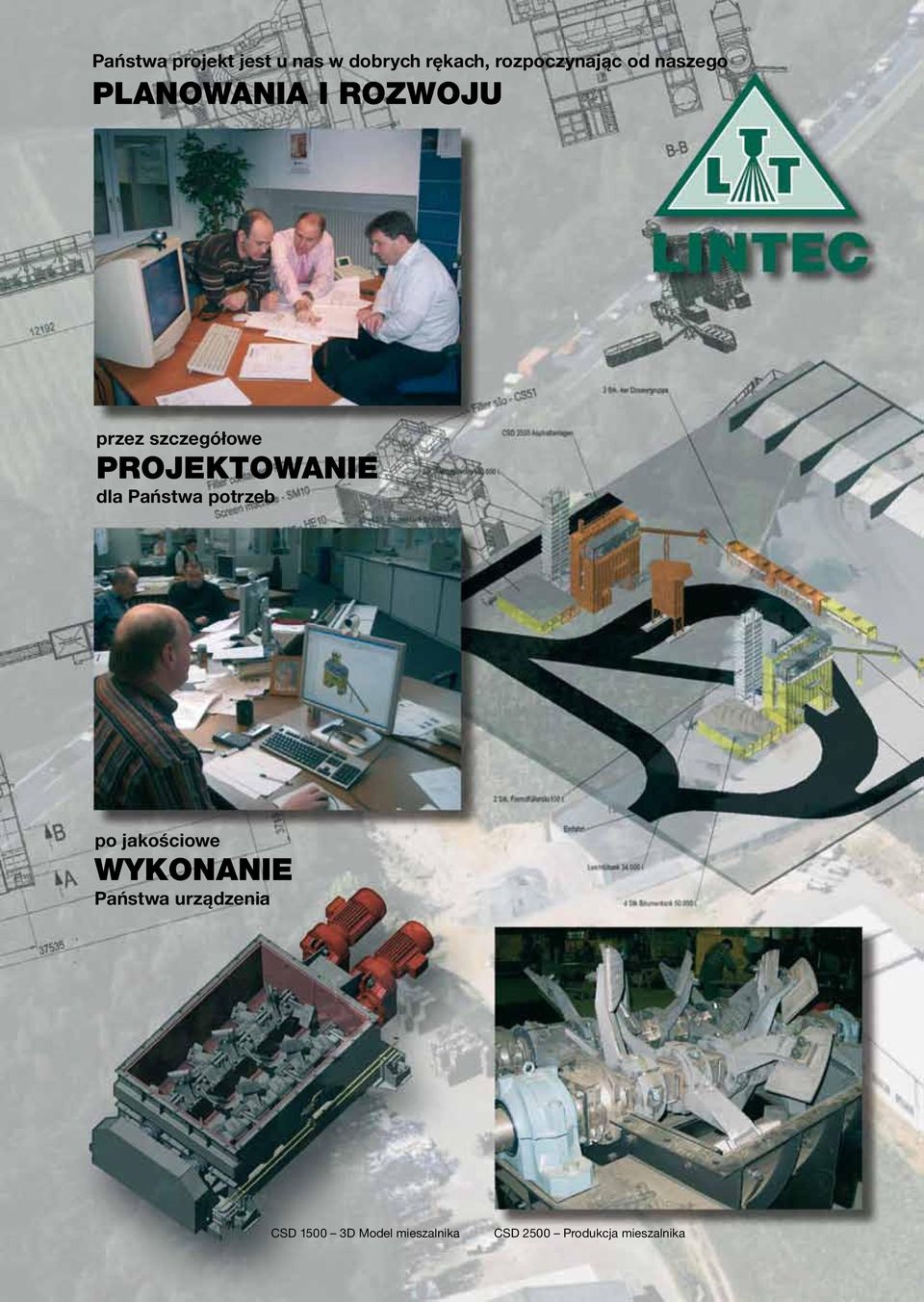

12 Państwa projekt jest u nas w dobrych rękach, rozpoczynając od naszego PLANOWANIA I ROZWOJU przez szczegółowe PROJEKTOWANIE dla Państwa potrzeb po jakościowe WYKONANIE Państwa urządzenia CSD D Model mieszalnika CSD 2500 Produkcja mieszalnika

13 włącznie z PRÓBNYM MONTAŻEM z późniejszym sprawnym URUCHOMIENIEM I SZKOLENIEM PERSONELU i kończąc na zadowolonych klientach podczas UROCZYSTOŚCI OTWARCIA Państwa urządzenie LINTEC z przeznaczeniem do wieloletniej eksploatacji...

14 Serwis i reprezentacja Wraz z instalacją urządzeń LINTEC na całym świecie wzrosła równolegle do firmy sieć przedstawicielstw handlowych i serwisowych. I tak LINTEC posiada obecnie ponad 25 bazowych punktów serwisowych w 21 krajach. Rozległa gospodarka magazynowa w macierzystym zakładzie, magazyny zewnętrzne, personel serwisowy w kraju, połączenia online z urządzeniem oraz fachowe szkolenia własnego personelu obsługowego są gwarancją optymalnego wykorzystania prowadzonej inwestycji. Zalety kontenerowych urządzeń LINTEC wykorzystanie małej powierzchni szybki montaż prosty demontaż niskie koszty transportu nie zachodzi potrzeba budowy fundamentów z betonu niskie zapotrzebowanie energetyczne w porównaniu z tradycyjnymi urządzeniami długi okres eksploatacji dostarczonych komponentów ochrona przed warunkami atmosferycznymi poprzez zastosowanie obudowy kontenera niski poziom emisji hałasu, nieprzyjemnych zapachów i pyłu bardzo stabilny i kompaktowy wygląd łatwy dostęp do wszystkich elementów na każdym piętrze kontenera

15 Deutschland, CSD t/h Aserbaidschan, CSD t/h Bosnien, CSD t/h Ungarn, CSD t/h Litauen, CSD t/h Ukraine, CSD t/h Indien, CSD t/h England, CSD t/h Lettland, CSD t/h Sudan, CSD t/h Iran, CSD t/h Polen, CSD t/h Georgien, CSD t/h Katar, 2 x CSD t/h Russland, CSM t/h

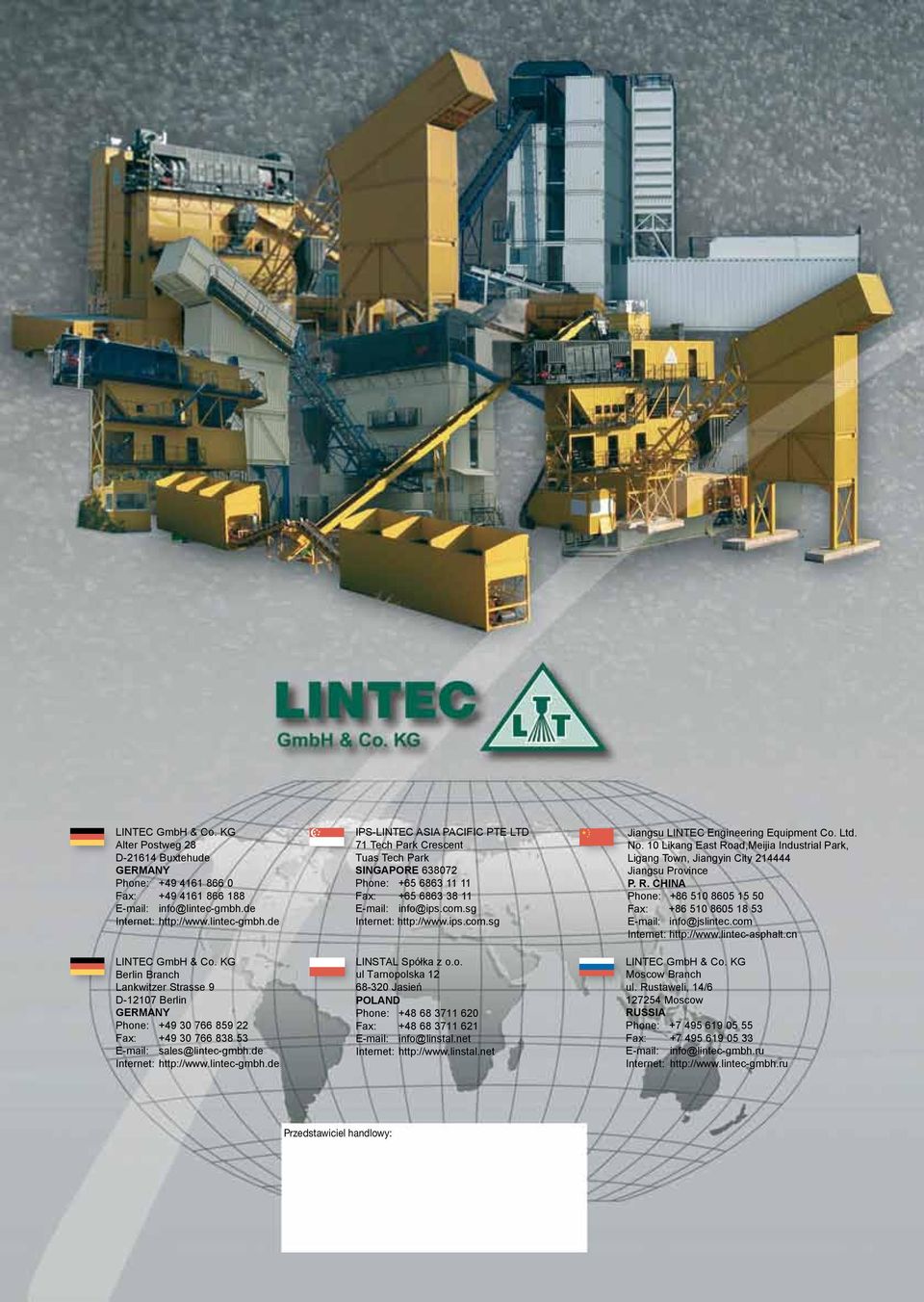

16 LINTEC GmbH & Co. KG Alter Postweg 28 D Buxtehude GERMANY Phone: Fax: info@lintec-gmbh.de Internet: LINTEC GmbH & Co. KG Berlin Branch Lankwitzer Strasse 9 D Berlin GERMANY Phone: Fax: sales@lintec-gmbh.de Internet: IPS-LINTEC ASIA PACIFIC PTE LTD 71 Tech Park Crescent Tuas Tech Park SINGAPORE Phone: Fax: info@ips.com.sg Internet: LINSTAL Spółka z o.o. ul Tarnopolska Jasień POLAND Phone: Fax: info@linstal.net Internet: Jiangsu LINTEC Engineering Equipment Co. Ltd. No. 10 Likang East Road,Meijia Industrial Park, Ligang Town, Jiangyin City Jiangsu Province P. R. CHINA Phone: Fax: info@jslintec.com Internet: LINTEC GmbH & Co. KG Moscow Branch ul. Rustaweli, 14/ Moscow RUSSIA Phone: Fax: info@lintec-gmbh.ru Internet: Przedstawiciel handlowy:
