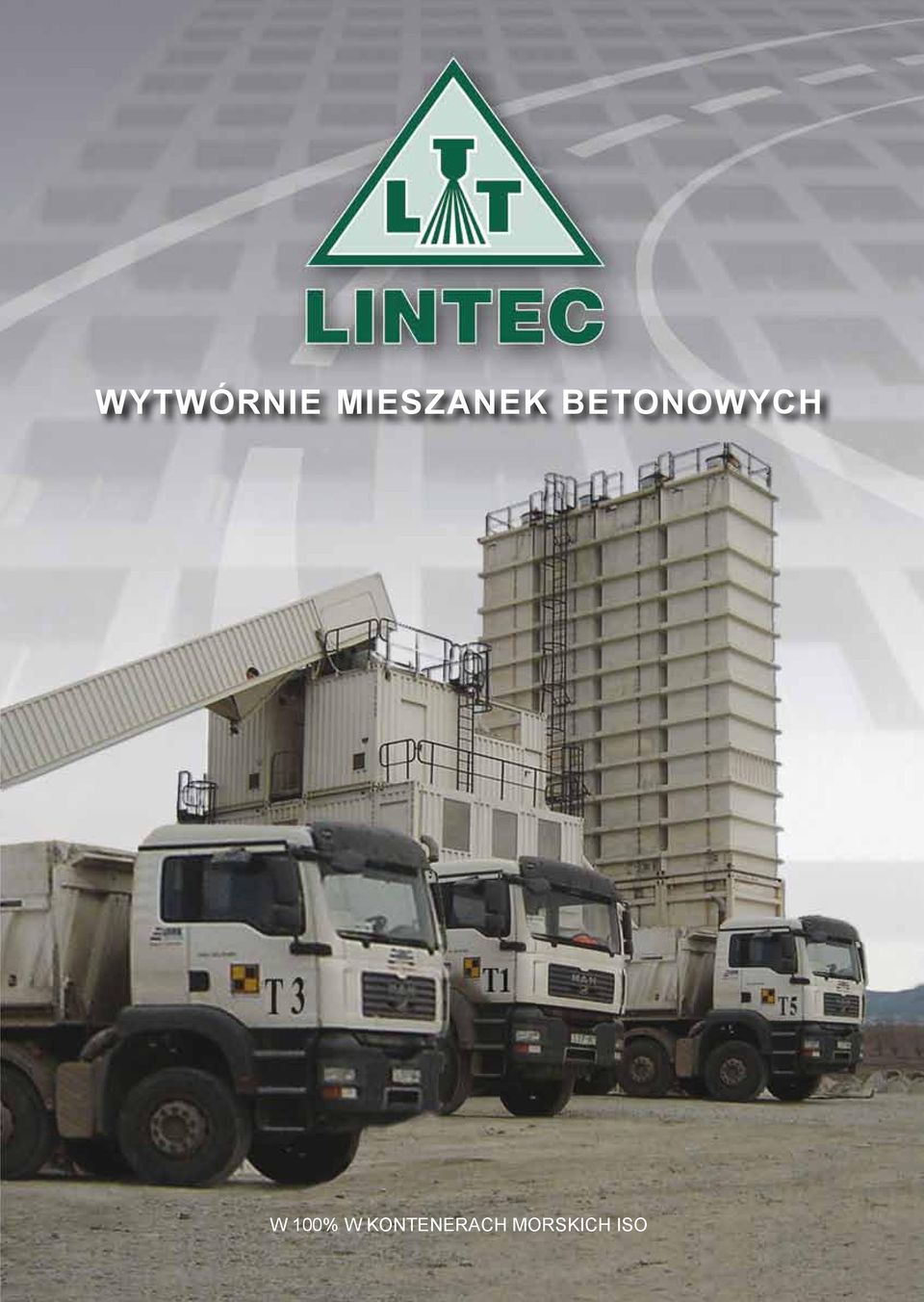

1 WYTWÓRNIE MIESZANEK BETONOWYCH W 100% W KONTENERACH MORSKICH ISO

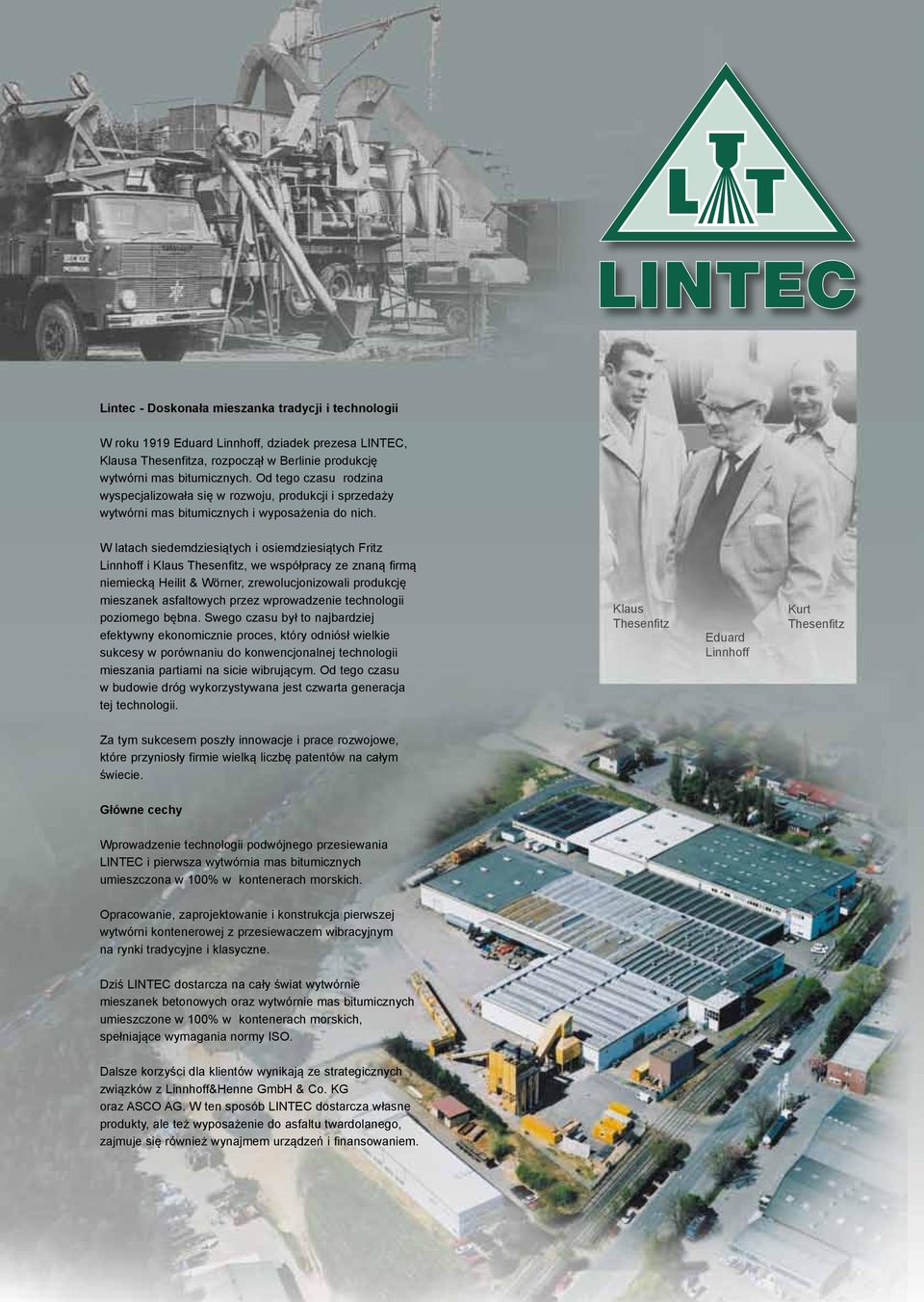

2 Lintec - Doskonała mieszanka tradycji i technologii W roku 1919 Eduard Linnhoff, dziadek prezesa LINTEC, Klausa Thesenfitza, rozpoczął w Berlinie produkcję wytwórni mas bitumicznych. Od tego czasu rodzina wyspecjalizowała się w rozwoju, produkcji i sprzedaży wytwórni mas bitumicznych i wyposażenia do nich. W latach siedemdziesiątych i osiemdziesiątych Fritz Linnhoff i Klaus Thesenfitz, we współpracy ze znaną firmą niemiecką Heilit & Wörner, zrewolucjonizowali produkcję mieszanek asfaltowych przez wprowadzenie technologii poziomego bębna. Swego czasu był to najbardziej efektywny ekonomicznie proces, który odniósł wielkie sukcesy w porównaniu do konwencjonalnej technologii mieszania partiami na sicie wibrującym. Od tego czasu w budowie dróg wykorzystywana jest czwarta generacja tej technologii. Klaus Thesenfitz Eduard Linnhoff Kurt Thesenfitz Za tym sukcesem poszły innowacje i prace rozwojowe, które przyniosły firmie wielką liczbę patentów na całym świecie. Główne cechy Wprowadzenie technologii podwójnego przesiewania LINTEC i pierwsza wytwórnia mas bitumicznych umieszczona w 100% w kontenerach morskich. Opracowanie, zaprojektowanie i konstrukcja pierwszej wytwórni kontenerowej z przesiewaczem wibracyjnym na rynki tradycyjne i klasyczne. Dziś LINTEC dostarcza na cały świat wytwórnie mieszanek betonowych oraz wytwórnie mas bitumicznych umieszczone w 100% w kontenerach morskich, spełniające wymagania normy ISO. Dalsze korzyści dla klientów wynikają ze strategicznych związków z Linnhoff&Henne GmbH & Co. KG oraz ASCO AG. W ten sposób LINTEC dostarcza własne produkty, ale też wyposażenie do asfaltu twardolanego, zajmuje się również wynajmem urządzeń i finansowaniem.

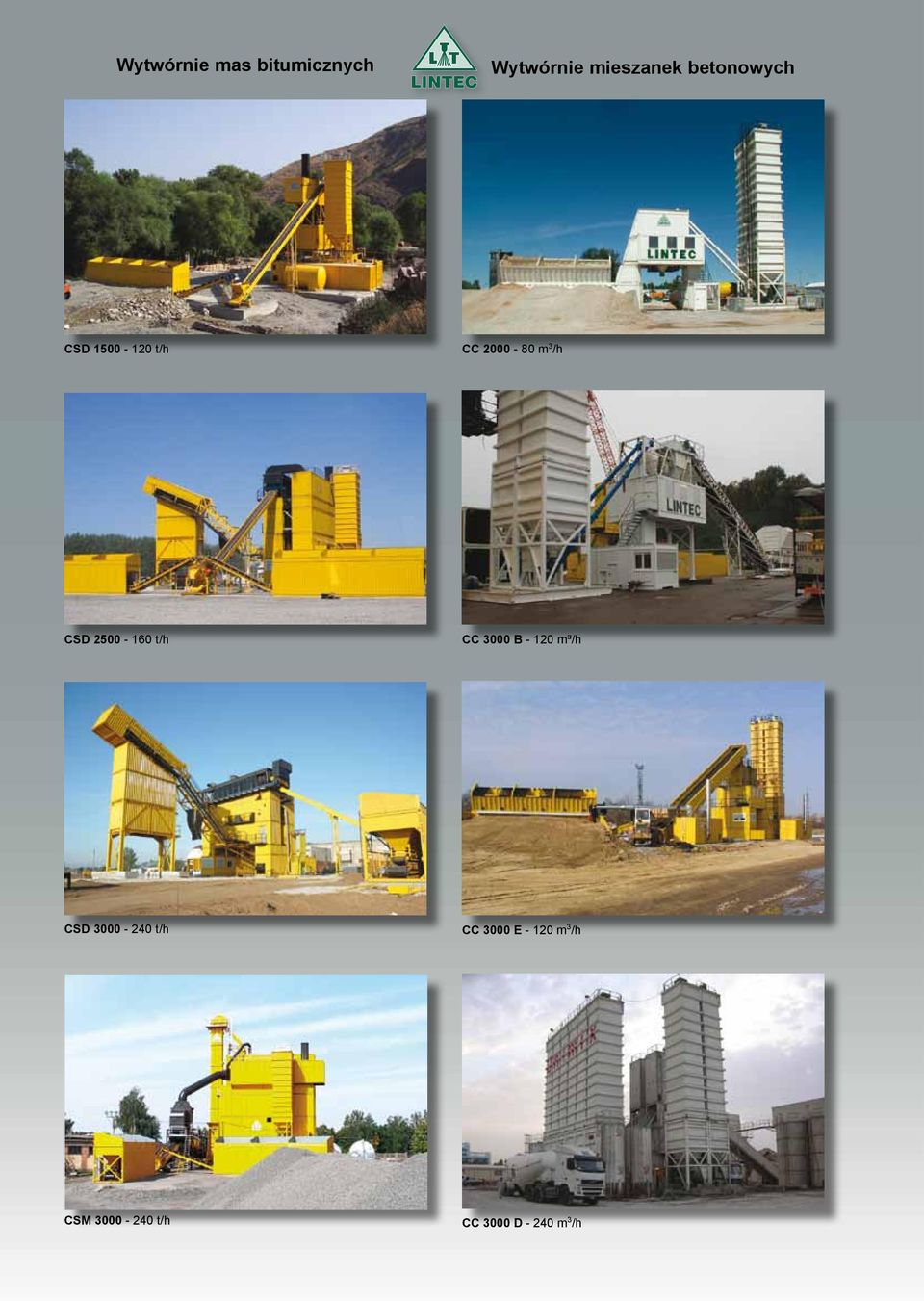

3 Wytwórnie mas bitumicznych Wytwórnie mieszanek betonowych CSD t/h CC m 3 /h CSD t/h CC 3000 B m³/h CSD t/h CC 3000 E m 3 /h CSM t/h CC 3000 D m 3 /h

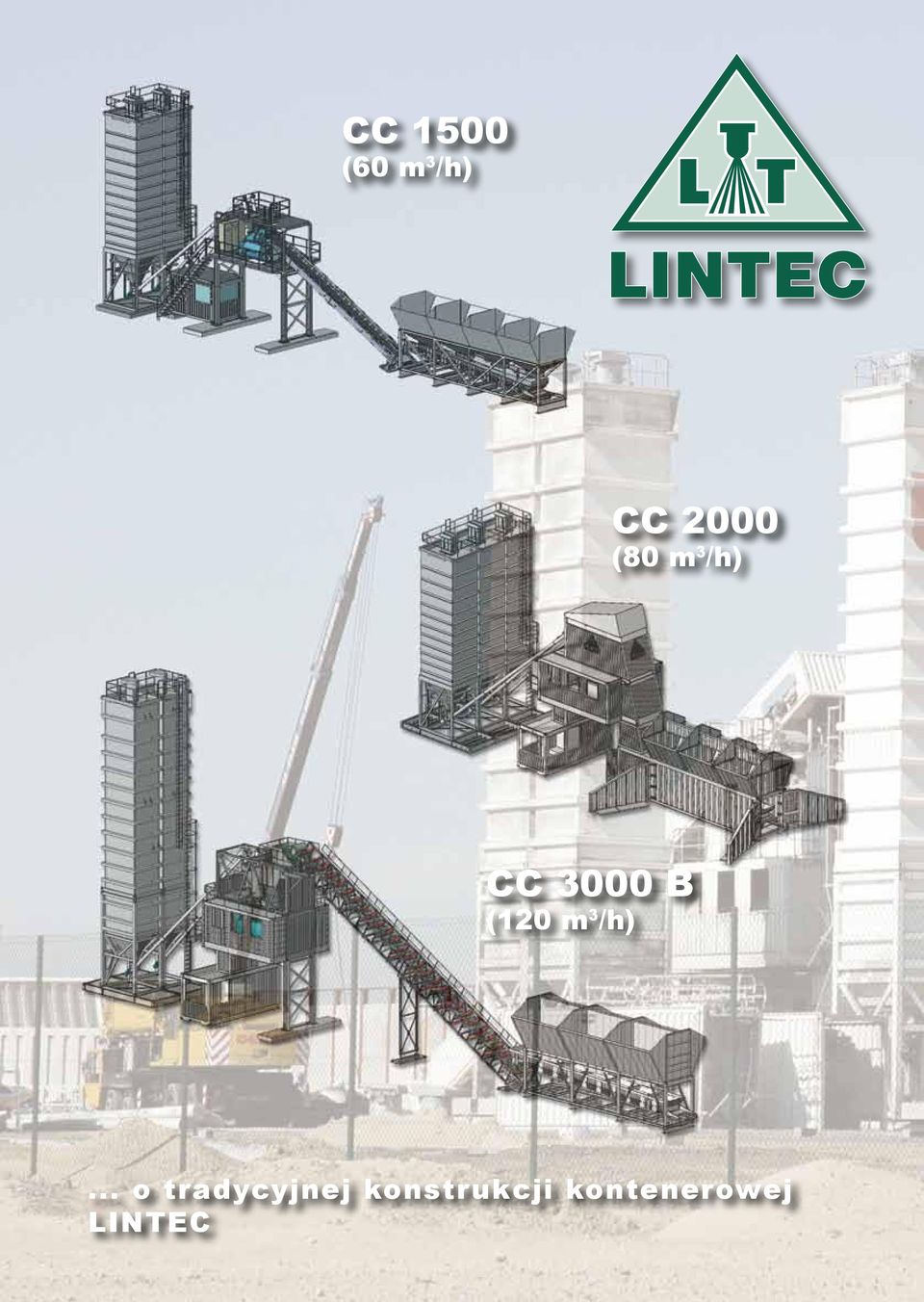

4 CC 1500 (60 m 3 /h) CC 2000 (80 m 3 /h) CC 3000 B (120 m 3 /h)... o tradycyjnej konstrukcji kontenerowej LINTEC

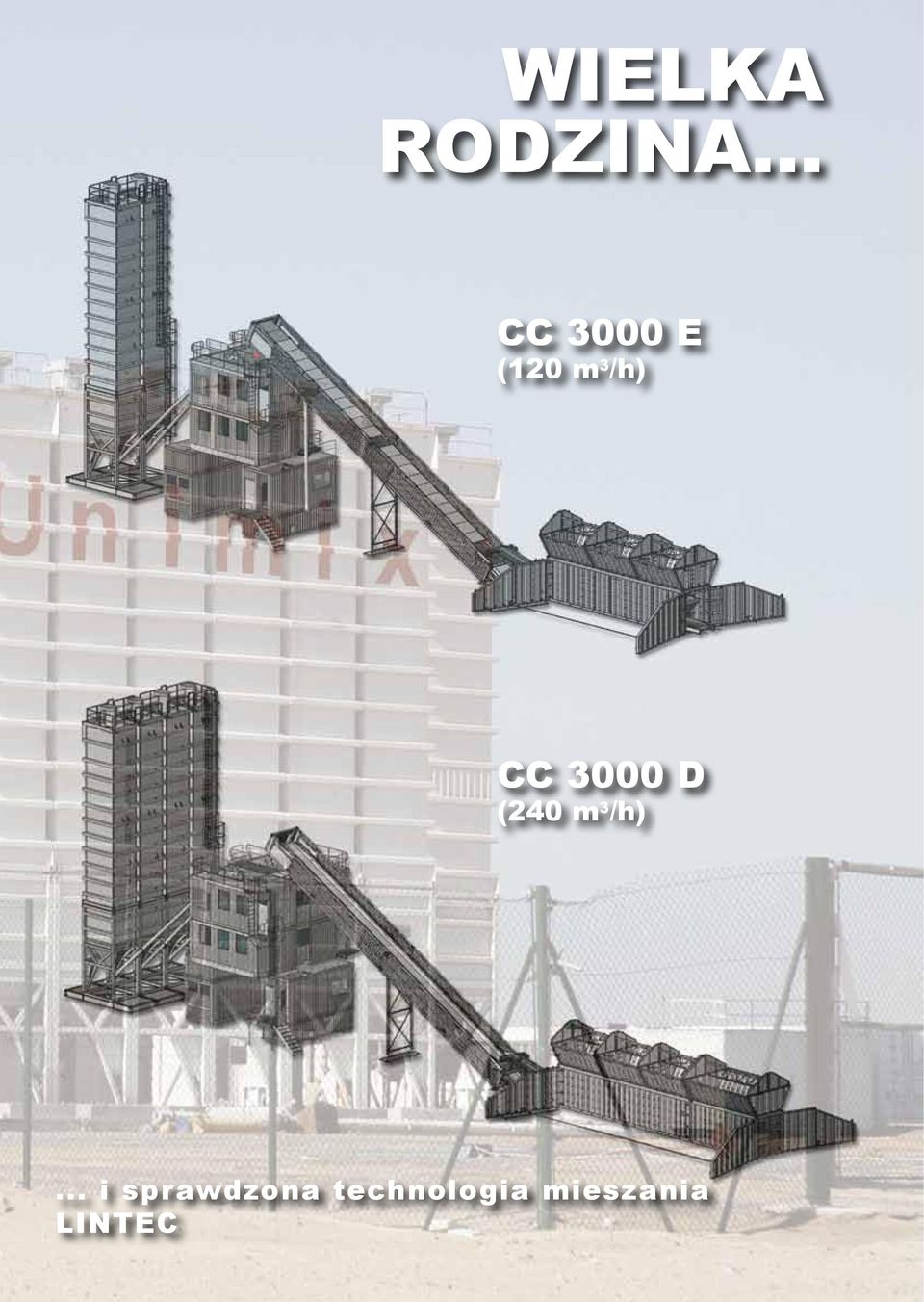

5 Wielka rodzina... CC 3000 E (120 m 3 /h) CC 3000 D (240 m 3 /h)... i sprawdzona technologia mieszania LINTEC

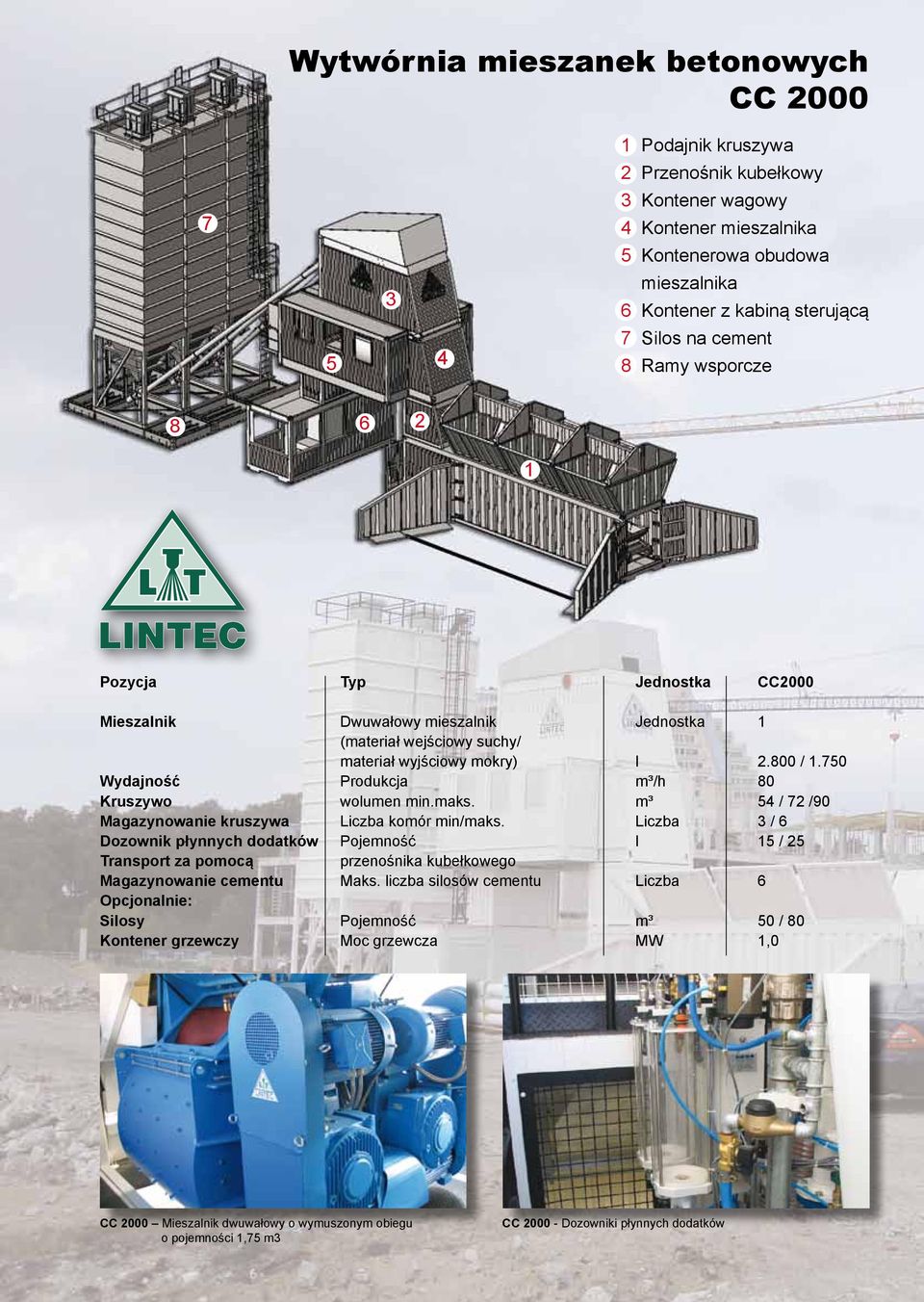

6 Wytwórnia mieszanek betonowych CC Podajnik kruszywa 2 Przenośnik kubełkowy Kontener wagowy 4 Kontener mieszalnika 5 Kontenerowa obudowa mieszalnika 6 Kontener z kabiną sterującą 7 Silos na cement 8 Ramy wsporcze Pozycja Typ Jednostka CC2000 Mieszalnik Dwuwałowy mieszalnik Jednostka 1 (materiał wejściowy suchy/ materiał wyjściowy mokry) l / Wydajność Produkcja m³/h 80 Kruszywo wolumen min.maks. m³ 54 / 72 /90 Magazynowanie kruszywa Liczba komór min/maks. Liczba 3 / 6 Dozownik płynnych dodatków Pojemność l 15 / 25 Transport za pomocą przenośnika kubełkowego Magazynowanie cementu Maks. liczba silosów cementu Liczba 6 Opcjonalnie: Silosy Pojemność m³ 50 / 80 Kontener grzewczy Moc grzewcza MW 1,0 CC 2000 Mieszalnik dwuwałowy o wymuszonym obiegu o pojemności 1,75 m3 CC Dozowniki płynnych dodatków

7 Wytwórnia mieszanek betonowych CC 3000 B CC 3000 B - Centralny system smarowania CC 3000 B - Jednostka podawcza kruszywa, 6 komór, pojemność 120 m³ Pozycja Typ Jednostka CC 3000 B Mieszalnik Dwuwałowy mieszalnik Jednostka 1 (materiał wejściowy suchy/ materiał wyjściowy mokry) l / Wydajność Produkcja m³/h 120 Kruszywo Wolumen min./maks. m³ 120 Magazynowanie kruszywa Liczba komór min./maks. Liczba 3 / 6 Dozownik płynnych dodatków Pojemność l 15 / 25 Transport za pomocą przenośnika pochylnego Magazynowanie cementu Maks. liczba silosów cementu Liczba 6 Opcjonalnie: Silosy Pojemność m³ 50 / 80 Kontener grzewcz Moc grzewcza MW 1,0 1 Podajnik kruszywa 2 Taśmociąg ważący 3 Przenośnik pochyły 4 Kontener wagowy 5 Kontener mieszalnika 9 6 Kontenerowa obudowa mieszalnika 7 Kontener z kabiną sterującą 4 8 Podpora wieży 9 Silos na cement Ramy wsporcze

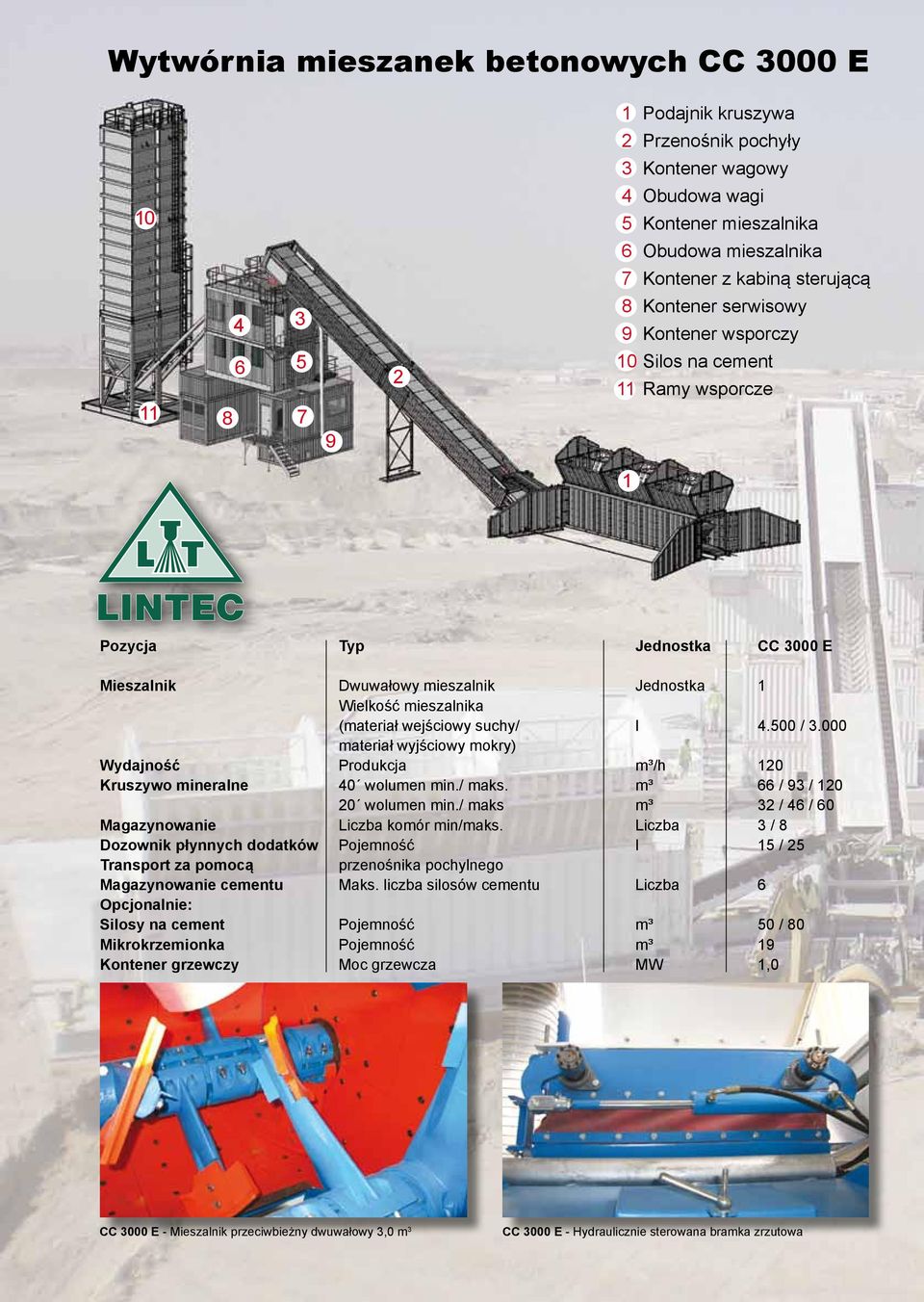

8 Wytwórnia mieszanek betonowych CC 3000 E 1 Podajnik kruszywa 2 Przenośnik pochyły 3 Kontener wagowy Obudowa wagi 5 Kontener mieszalnika 6 Obudowa mieszalnika 7 Kontener z kabiną sterującą 8 Kontener serwisowy 9 Kontener wsporczy 10 Silos na cement 11 Ramy wsporcze 1 Pozycja Typ Jednostka CC 3000 E Mieszalnik Dwuwałowy mieszalnik Jednostka 1 Wielkość mieszalnika (materiał wejściowy suchy/ l / materiał wyjściowy mokry) Wydajność Produkcja m³/h 120 Kruszywo mineralne 40 wolumen min./ maks. m³ 66 / 93 / wolumen min./ maks m³ 32 / 46 / 60 Magazynowanie Liczba komór min/maks. Liczba 3 / 8 Dozownik płynnych dodatków Pojemność l 15 / 25 Transport za pomocą przenośnika pochylnego Magazynowanie cementu Maks. liczba silosów cementu Liczba 6 Opcjonalnie: Silosy na cement Pojemność m³ 50 / 80 Mikrokrzemionka Pojemność m³ 19 Kontener grzewczy Moc grzewcza MW 1,0 CC 3000 E - Mieszalnik przeciwbieżny dwuwałowy 3,0 m 3 CC 3000 E - Hydraulicznie sterowana bramka zrzutowa

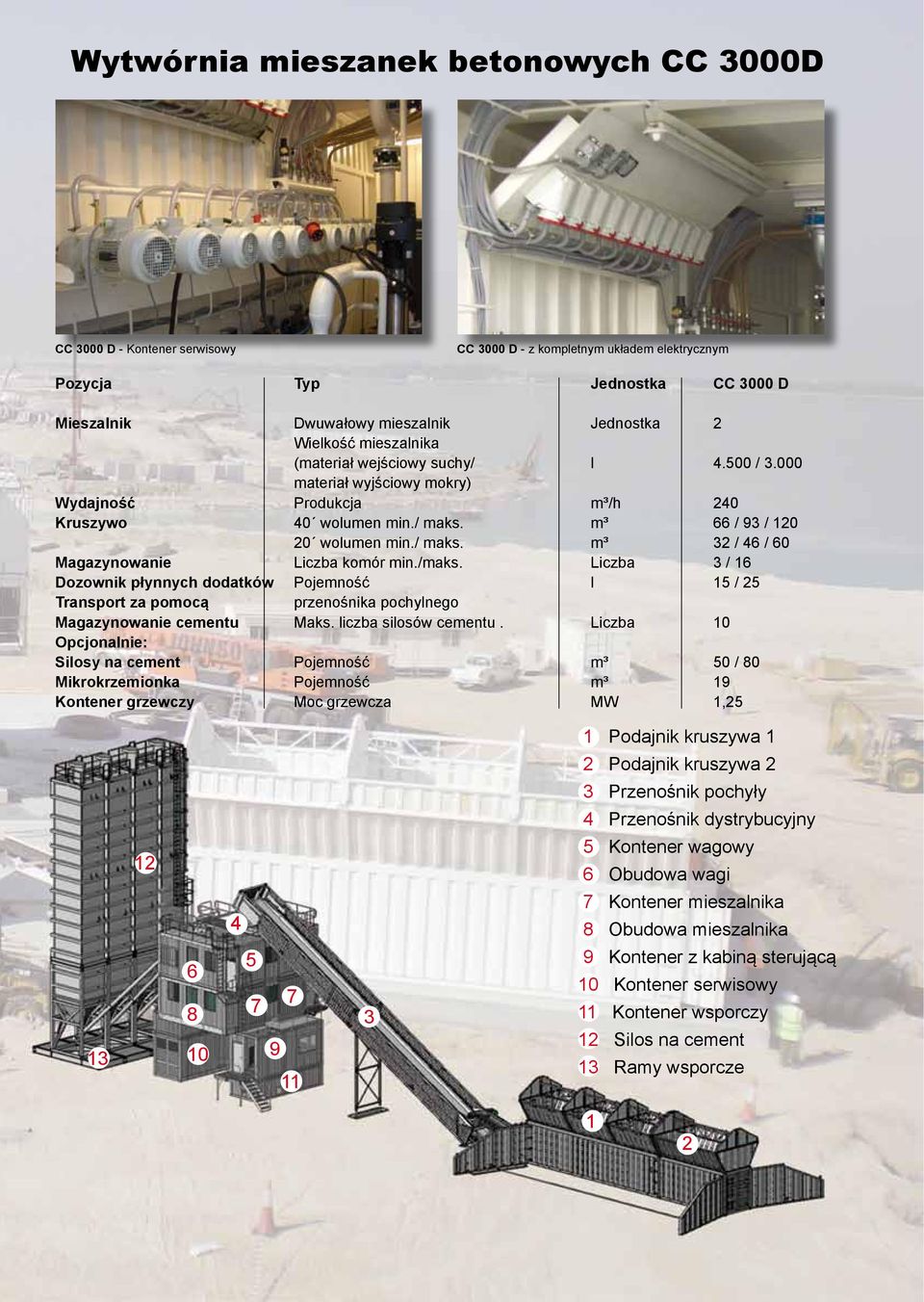

9 Wytwórnia mieszanek betonowych CC 3000D CC 3000 D - Kontener serwisowy CC 3000 D - z kompletnym układem elektrycznym Pozycja Typ Jednostka CC 3000 D Mieszalnik Dwuwałowy mieszalnik Jednostka 2 Wielkość mieszalnika (materiał wejściowy suchy/ l / materiał wyjściowy mokry) Wydajność Produkcja m³/h 240 Kruszywo 40 wolumen min./ maks. m³ 66 / 93 / wolumen min./ maks. m³ 32 / 46 / 60 Magazynowanie Liczba komór min./maks. Liczba 3 / 16 Dozownik płynnych dodatków Pojemność l 15 / 25 Transport za pomocą przenośnika pochylnego Magazynowanie cementu Maks. liczba silosów cementu. Liczba 10 Opcjonalnie: Silosy na cement Pojemność m³ 50 / 80 Mikrokrzemionka Pojemność m³ 19 Kontener grzewczy Moc grzewcza MW 1,25 1 Podajnik kruszywa 1 2 Podajnik kruszywa 2 3 Przenośnik pochyły 4 Przenośnik dystrybucyjny Kontener wagowy 6 Obudowa wagi 7 Kontener mieszalnika 8 Obudowa mieszalnika 9 Kontener z kabiną sterującą 10 Kontener serwisowy 11 Kontener wsporczy 12 Silos na cement 13 Ramy wsporcze 1 2

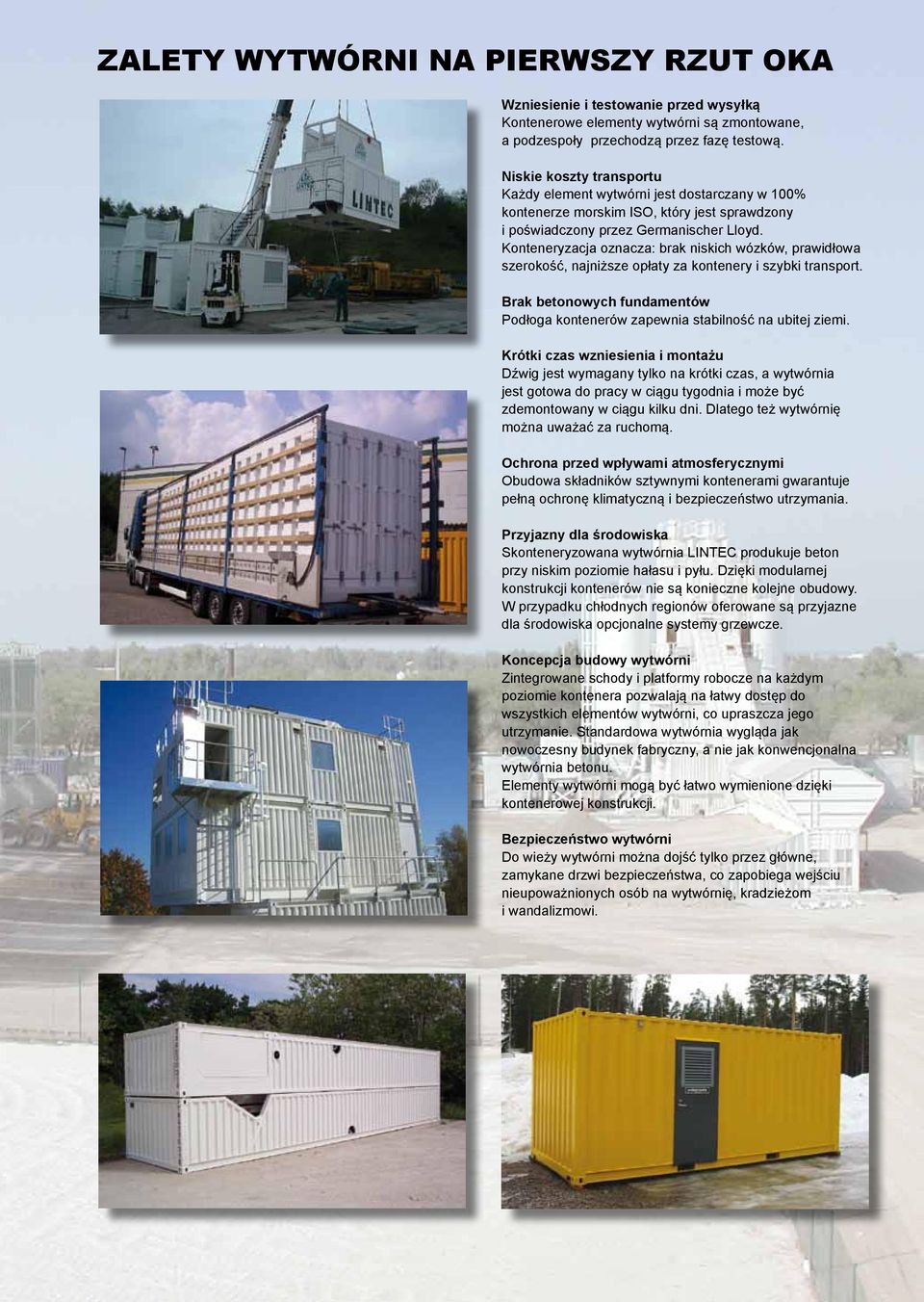

10 ZALETY WYTWÓRNI NA PIERWSZY RZUT OKA Wzniesienie i testowanie przed wysyłką Kontenerowe elementy wytwórni są zmontowane, a podzespoły przechodzą przez fazę testową. Niskie koszty transportu Każdy element wytwórni jest dostarczany w 100% kontenerze morskim ISO, który jest sprawdzony i poświadczony przez Germanischer Lloyd. Konteneryzacja oznacza: brak niskich wózków, prawidłowa szerokość, najniższe opłaty za kontenery i szybki transport. Brak betonowych fundamentów Podłoga kontenerów zapewnia stabilność na ubitej ziemi. Krótki czas wzniesienia i montażu Dźwig jest wymagany tylko na krótki czas, a wytwórnia jest gotowa do pracy w ciągu tygodnia i może być zdemontowany w ciągu kilku dni. Dlatego też wytwórnię można uważać za ruchomą. Ochrona przed wpływami atmosferycznymi Obudowa składników sztywnymi kontenerami gwarantuje pełną ochronę klimatyczną i bezpieczeństwo utrzymania. Przyjazny dla środowiska Skonteneryzowana wytwórnia LINTEC produkuje beton przy niskim poziomie hałasu i pyłu. Dzięki modularnej konstrukcji kontenerów nie są konieczne kolejne obudowy. W przypadku chłodnych regionów oferowane są przyjazne dla środowiska opcjonalne systemy grzewcze. Koncepcja budowy wytwórni Zintegrowane schody i platformy robocze na każdym poziomie kontenera pozwalają na łatwy dostęp do wszystkich elementów wytwórni, co upraszcza jego utrzymanie. Standardowa wytwórnia wygląda jak nowoczesny budynek fabryczny, a nie jak konwencjonalna wytwórnia betonu. Elementy wytwórni mogą być łatwo wymienione dzięki kontenerowej konstrukcji. Bezpieczeństwo wytwórni Do wieży wytwórni można dojść tylko przez główne, zamykane drzwi bezpieczeństwa, co zapobiega wejściu nieupoważnionych osób na wytwórnię, kradzieżom i wandalizmowi.

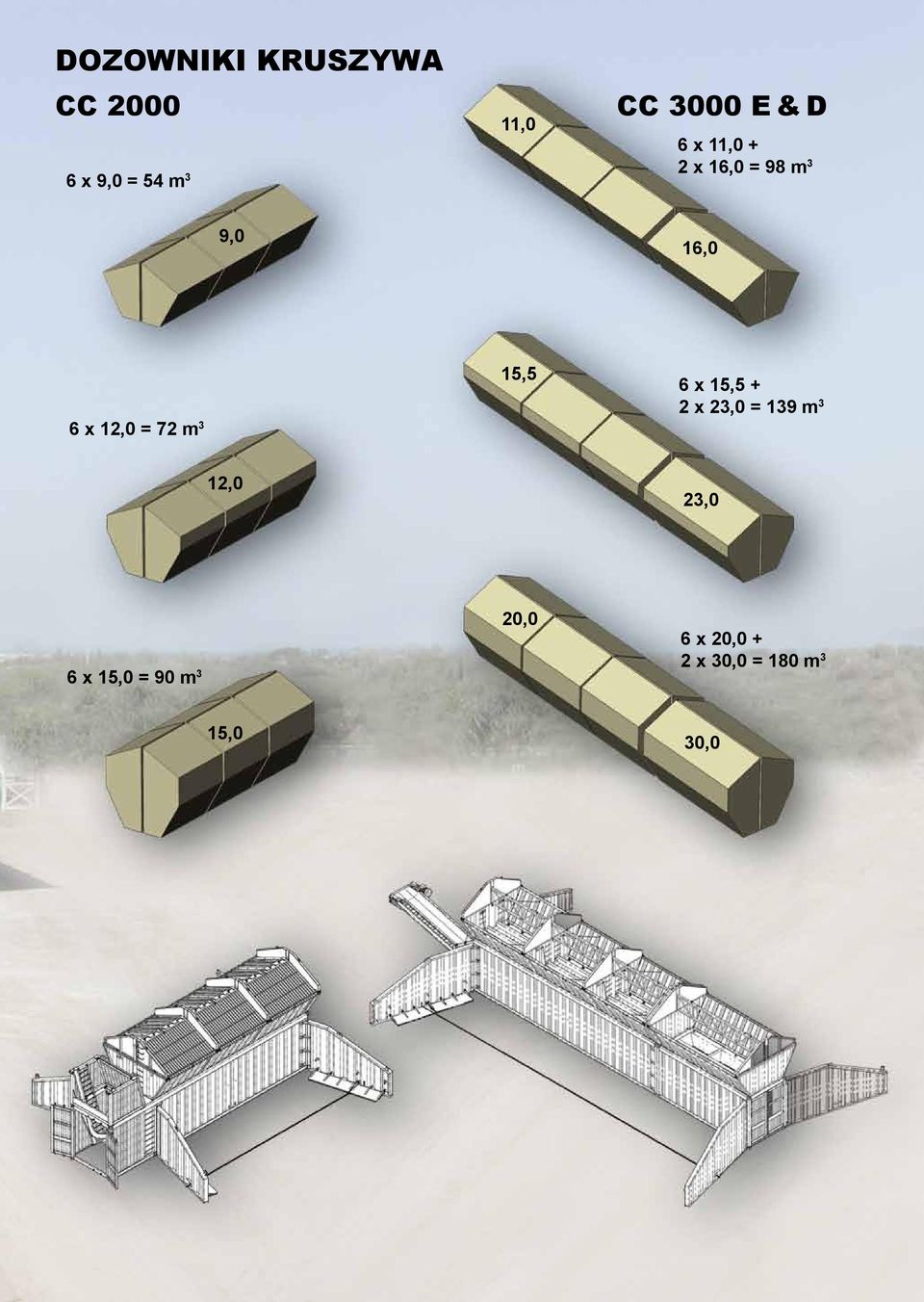

11 Dozowniki kruszywa CC x 9,0 = 54 m 3 11,0 CC 3000 E & D 6 x 11,0 + 2 x 16,0 = 98 m 3 9,0 16,0 6 x 12,0 = 72 m 3 15,5 6 x 15,5 + 2 x 23,0 = 139 m 3 12,0 23,0 6 x 15,0 = 90 m 3 20,0 6 x 20,0 + 2 x 30,0 = 180 m 3 15,0 30,0

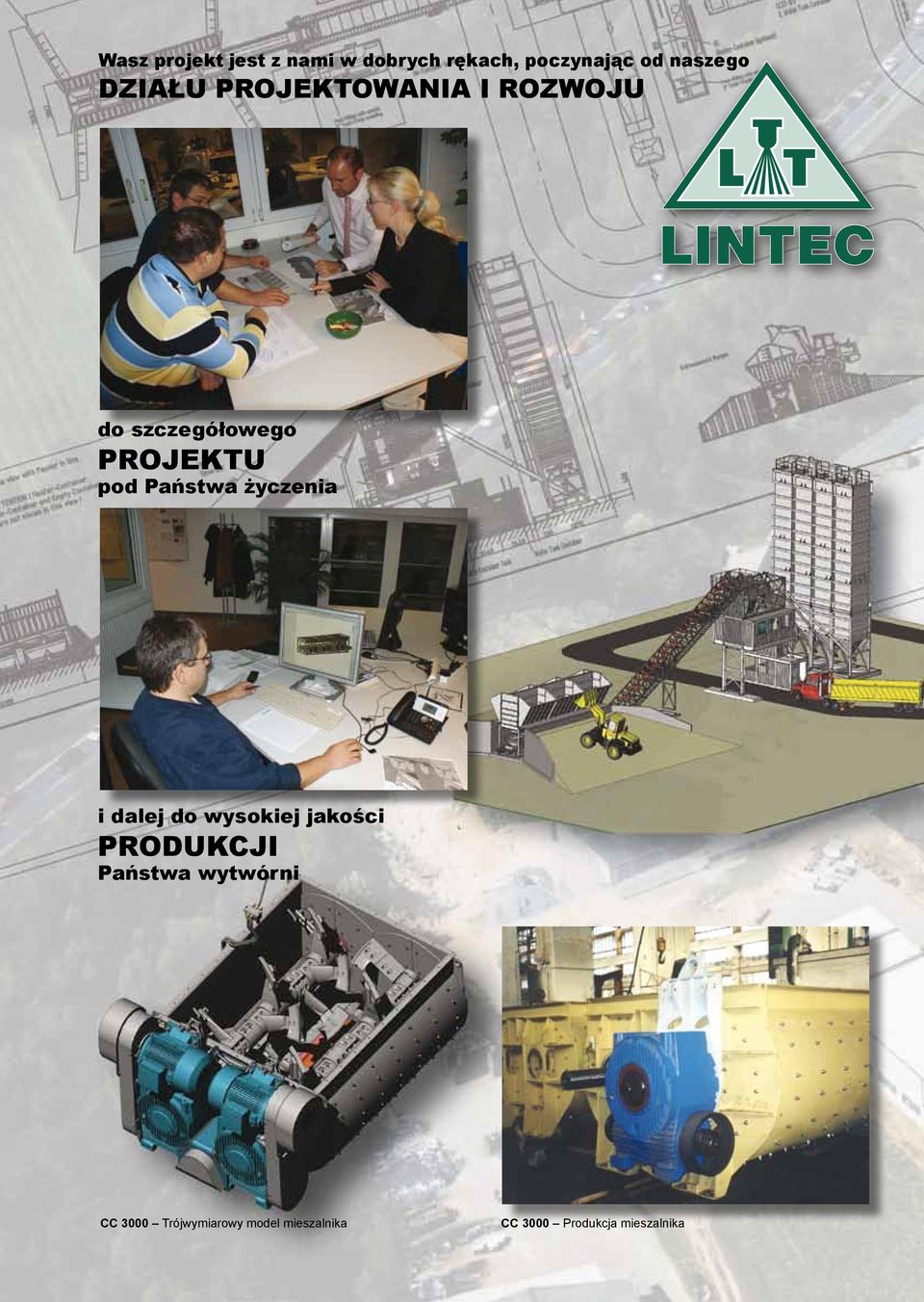

12 Wasz projekt jest z nami w dobrych rękach, poczynając od naszego DZIAŁU PROJEKTOWANIA I ROZWOJU do szczegółowego PROJEKTU pod Państwa życzenia i dalej do wysokiej jakości PRODUKCJI Państwa wytwórni CC 3000 Trójwymiarowy model mieszalnika CC 3000 Produkcja mieszalnika

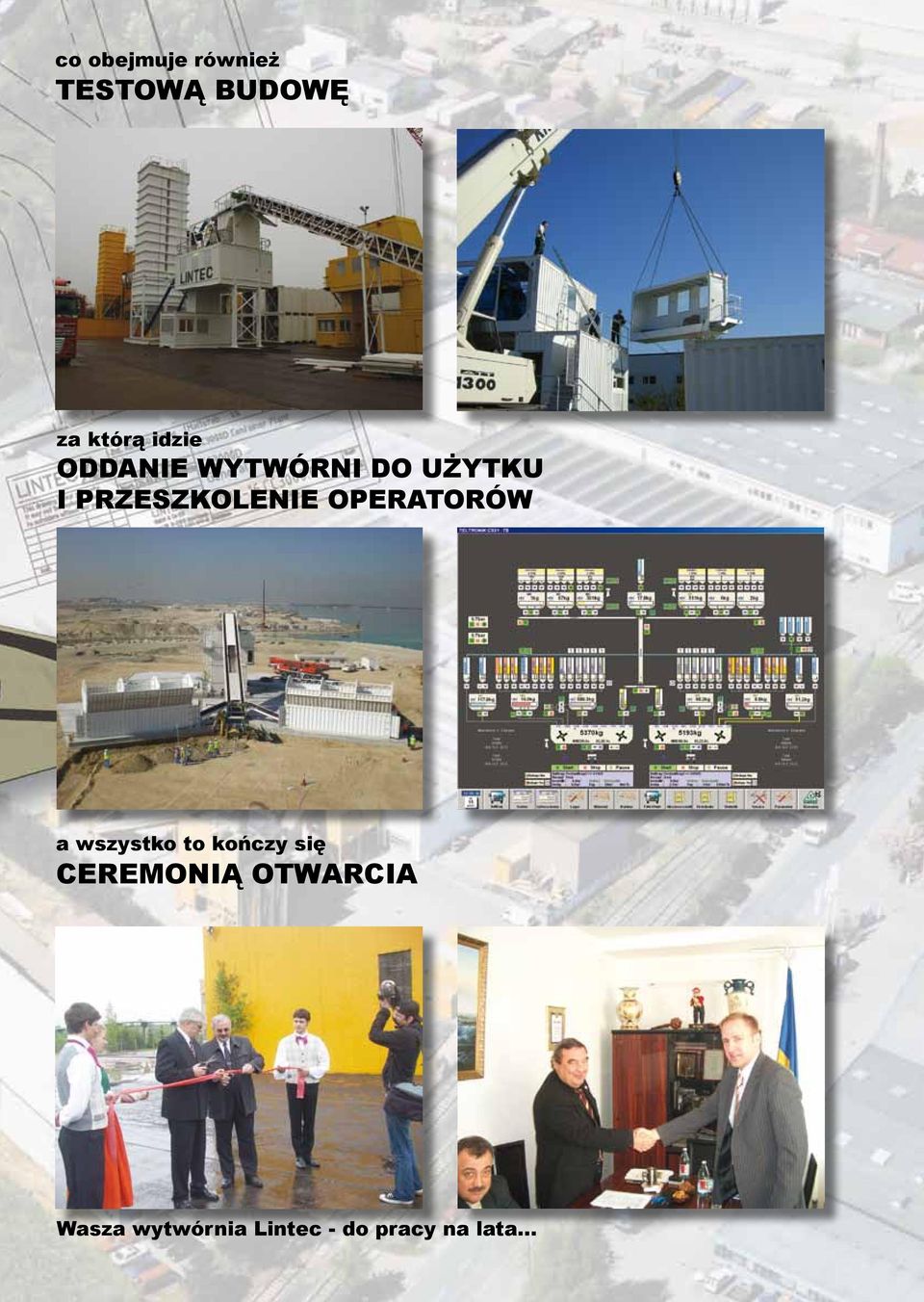

13 co obejmuje również TESTOWĄ BUDOWĘ za którą idzie ODDANIE WYTWÓRNI DO UŻYTKU I PRZESZKOLENIE OPERATORÓW a wszystko to kończy się CEREMONIĄ OTWARCIA Wasza wytwórnia Lintec - do pracy na lata...

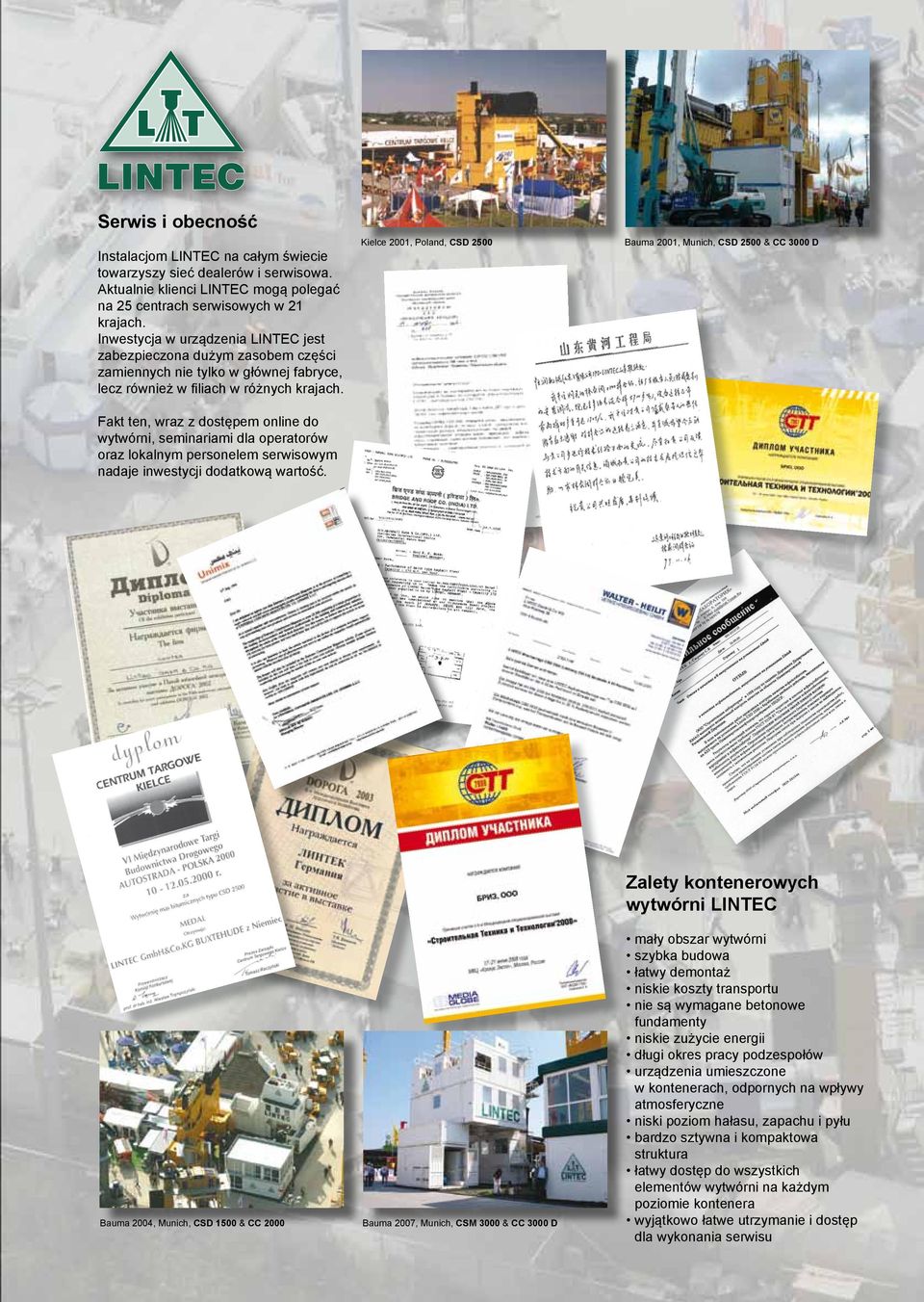

14 Serwis i obecność Instalacjom LINTEC na całym świecie towarzyszy sieć dealerów i serwisowa. Aktualnie klienci LINTEC mogą polegać na 25 centrach serwisowych w 21 krajach. Inwestycja w urządzenia LINTEC jest zabezpieczona dużym zasobem części zamiennych nie tylko w głównej fabryce, lecz również w filiach w różnych krajach. Fakt ten, wraz z dostępem online do wytwórni, seminariami dla operatorów oraz lokalnym personelem serwisowym nadaje inwestycji dodatkową wartość. Kielce 2001, Poland, CSD 2500 Bauma 2001, Munich, CSD 2500 & CC 3000 D Bauma 2004, Munich, CSD 1500 & CC 2000 Bauma 2007, Munich, CSM 3000 & CC 3000 D Zalety kontenerowych wytwórni LINTEC mały obszar wytwórni szybka budowa łatwy demontaż niskie koszty transportu nie są wymagane betonowe fundamenty niskie zużycie energii długi okres pracy podzespołów urządzenia umieszczone w kontenerach, odpornych na wpływy atmosferyczne niski poziom hałasu, zapachu i pyłu bardzo sztywna i kompaktowa struktura łatwy dostęp do wszystkich elementów wytwórni na każdym poziomie kontenera wyjątkowo łatwe utrzymanie i dostęp dla wykonania serwisu

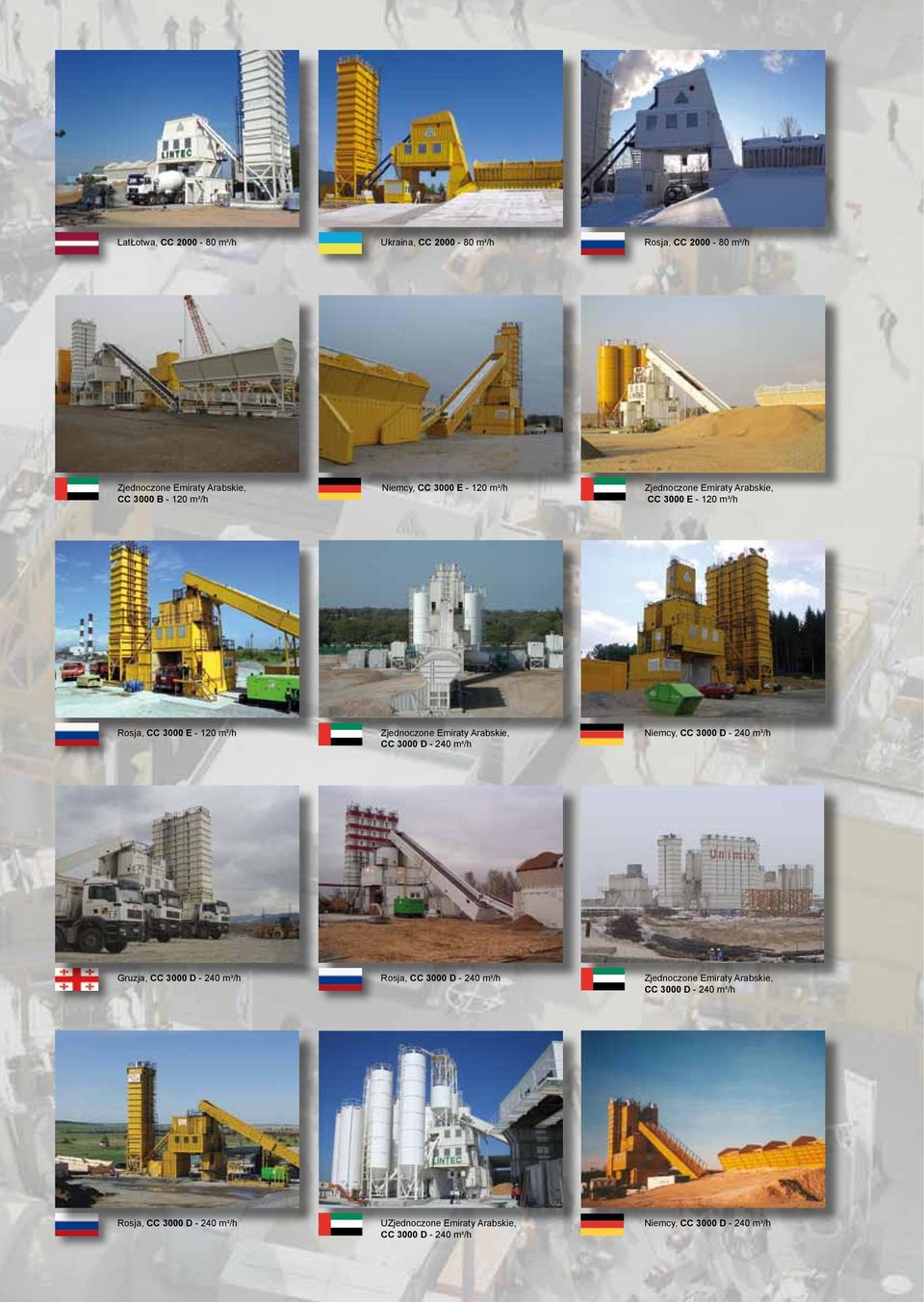

15 LatŁotwa, CC m 3 /h Ukraina, CC m 3 /h Rosja, CC m 3 /h Zjednoczone Emiraty Arabskie, CC 3000 B m 3 /h Niemcy, CC 3000 E m 3 /h Zjednoczone Emiraty Arabskie, CC 3000 E m 3 /h Rosja, CC 3000 E m 3 /h Zjednoczone Emiraty Arabskie, CC 3000 D m 3 /h Niemcy, CC 3000 D m 3 /h Gruzja, CC 3000 D m 3 /h Rosja, CC 3000 D m 3 /h Zjednoczone Emiraty Arabskie, CC 3000 D m 3 /h Rosja, CC 3000 D m 3 /h UZjednoczone Emiraty Arabskie, CC 3000 D m 3 /h Niemcy, CC 3000 D m 3 /h

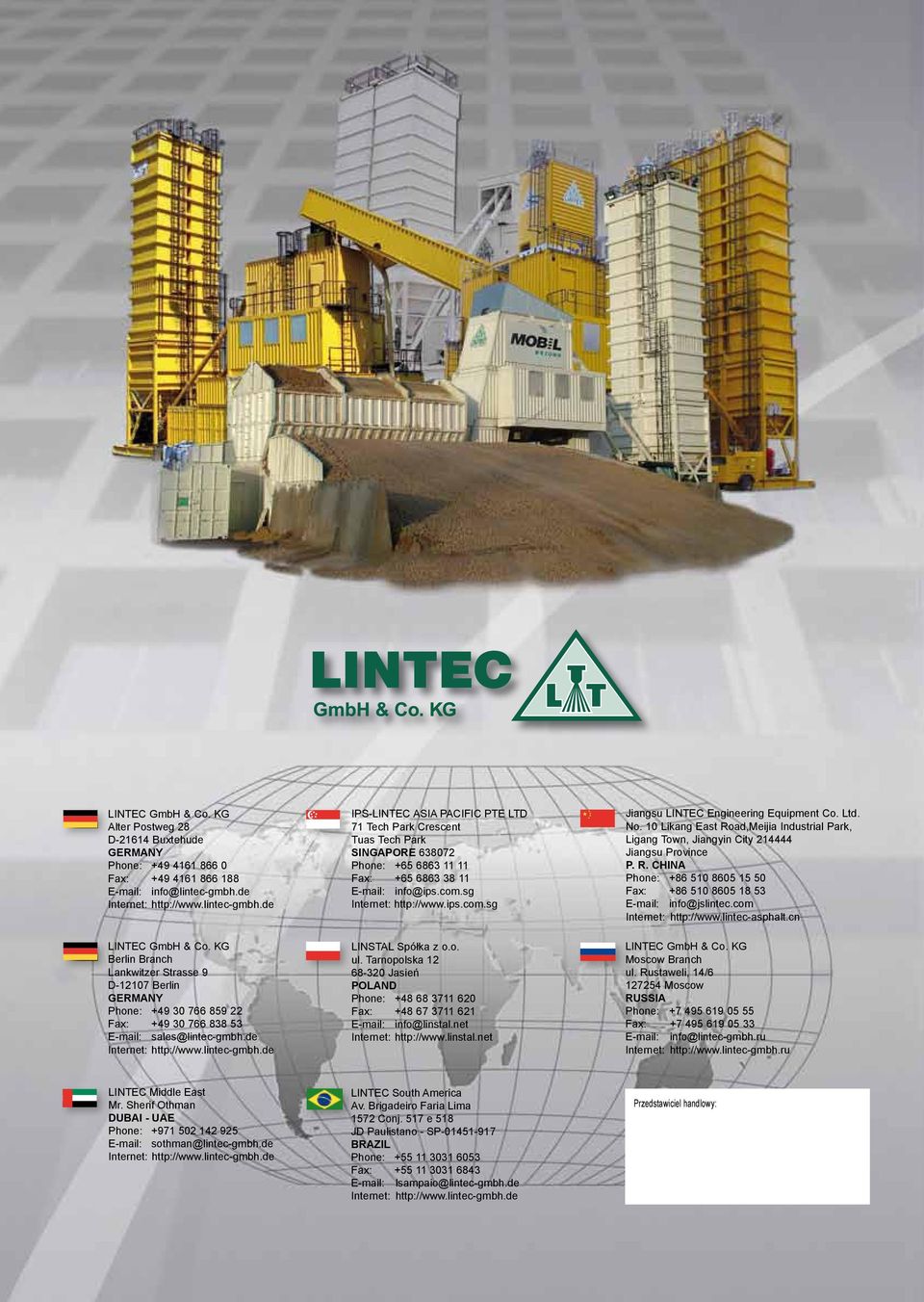

16 LINTEC GmbH & Co. KG Alter Postweg 28 D Buxtehude GERMANY Phone: Fax: info@lintec-gmbh.de Internet: LINTEC GmbH & Co. KG Berlin Branch Lankwitzer Strasse 9 D Berlin GERMANY Phone: Fax: sales@lintec-gmbh.de Internet: IPS-LINTEC ASIA PACIFIC PTE LTD 71 Tech Park Crescent Tuas Tech Park SINGAPORE Phone: Fax: info@ips.com.sg Internet: LINSTAL Spółka z o.o. ul. Tarnopolska Jasień POLAND Phone: Fax: info@linstal.net Internet: Jiangsu LINTEC Engineering Equipment Co. Ltd. No. 10 Likang East Road,Meijia Industrial Park, Ligang Town, Jiangyin City Jiangsu Province P. R. CHINA Phone: Fax: info@jslintec.com Internet: LINTEC GmbH & Co. KG Moscow Branch ul. Rustaweli, 14/ Moscow RUSSIA Phone: Fax: info@lintec-gmbh.ru Internet: LINTEC Middle East Mr. Sherif Othman DUBAI - UAE Phone: sothman@lintec-gmbh.de Internet: LINTEC South America Av. Brigadeiro Faria Lima 1572 Conj. 517 e 518 JD Paulistano - SP BRAZIL Phone: Fax: lsampaio@lintec-gmbh.de Internet: Przedstawiciel handlowy:
