1 BIMs PLUS CosmoLine CosmoBIO Proponujemy wi cej! Przydomowe oczyszczalnie Êcieków z drena em rozsàczajàcym program sprzeda y BIMs PLUS.

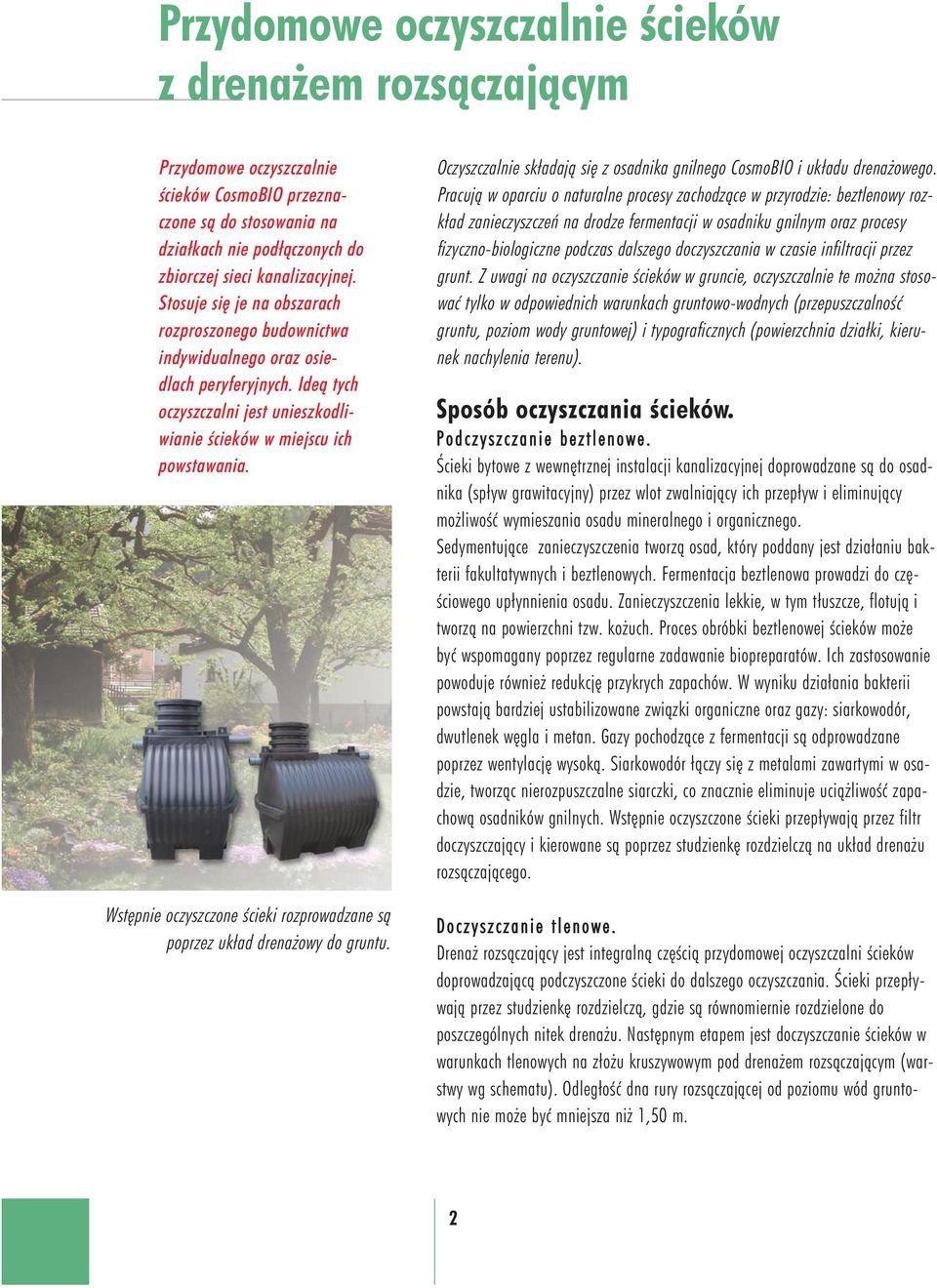

2 Przydomowe oczyszczalnie Êcieków z drena em rozsàczajàcym Przydomowe oczyszczalnie Êcieków CosmoBIO przeznaczone sà do stosowania na działkach nie podłàczonych do zbiorczej sieci kanalizacyjnej. Stosuje si je na obszarach rozproszonego budownictwa indywidualnego oraz osiedlach peryferyjnych. Ideà tych oczyszczalni jest unieszkodliwianie Êcieków w miejscu ich powstawania. Wst pnie oczyszczone Êcieki rozprowadzane sà poprzez układ drena owy do gruntu. Oczyszczalnie składajà si z osadnika gnilnego CosmoBIO i układu drena owego. Pracujà w oparciu o naturalne procesy zachodzàce w przyrodzie: beztlenowy rozkład zanieczyszczeƒ na drodze fermentacji w osadniku gnilnym oraz procesy fizyczno-biologiczne podczas dalszego doczyszczania w czasie infiltracji przez grunt. Z uwagi na oczyszczanie Êcieków w gruncie, oczyszczalnie te mo na stosowaç tylko w odpowiednich warunkach gruntowo-wodnych (przepuszczalnoêç gruntu, poziom wody gruntowej) i typograficznych (powierzchnia działki, kierunek nachylenia terenu). Sposób oczyszczania Êcieków. Podczyszczanie beztlenowe. Âcieki bytowe z wewn trznej instalacji kanalizacyjnej doprowadzane sà do osadnika (spływ grawitacyjny) przez wlot zwalniajàcy ich przepływ i eliminujàcy mo liwoêç wymieszania osadu mineralnego i organicznego. Sedymentujàce zanieczyszczenia tworzà osad, który poddany jest działaniu bakterii fakultatywnych i beztlenowych. Fermentacja beztlenowa prowadzi do cz - Êciowego upłynnienia osadu. Zanieczyszczenia lekkie, w tym tłuszcze, flotujà i tworzà na powierzchni tzw. ko uch. Proces obróbki beztlenowej Êcieków mo e byç wspomagany poprzez regularne zadawanie biopreparatów. Ich zastosowanie powoduje równie redukcj przykrych zapachów. W wyniku działania bakterii powstajà bardziej ustabilizowane zwiàzki organiczne oraz gazy: siarkowodór, dwutlenek w gla i metan. Gazy pochodzàce z fermentacji sà odprowadzane poprzez wentylacj wysokà. Siarkowodór łàczy si z metalami zawartymi w osadzie, tworzàc nierozpuszczalne siarczki, co znacznie eliminuje ucià liwoêç zapachowà osadników gnilnych. Wst pnie oczyszczone Êcieki przepływajà przez filtr doczyszczajàcy i kierowane sà poprzez studzienk rozdzielczà na układ drena u rozsàczajàcego. Doczyszczanie tlenowe. Drena rozsàczajàcy jest integralnà cz Êcià przydomowej oczyszczalni Êcieków doprowadzajàcà podczyszczone Êcieki do dalszego oczyszczania. Âcieki przepływajà przez studzienk rozdzielczà, gdzie sà równomiernie rozdzielone do poszczególnych nitek drena u. Nast pnym etapem jest doczyszczanie Êcieków w warunkach tlenowych na zło u kruszywowym pod drena em rozsàczajàcym (warstwy wg schematu). OdległoÊç dna rury rozsàczajàcej od poziomu wód gruntowych nie mo e byç mniejsza ni 1,50 m. 2

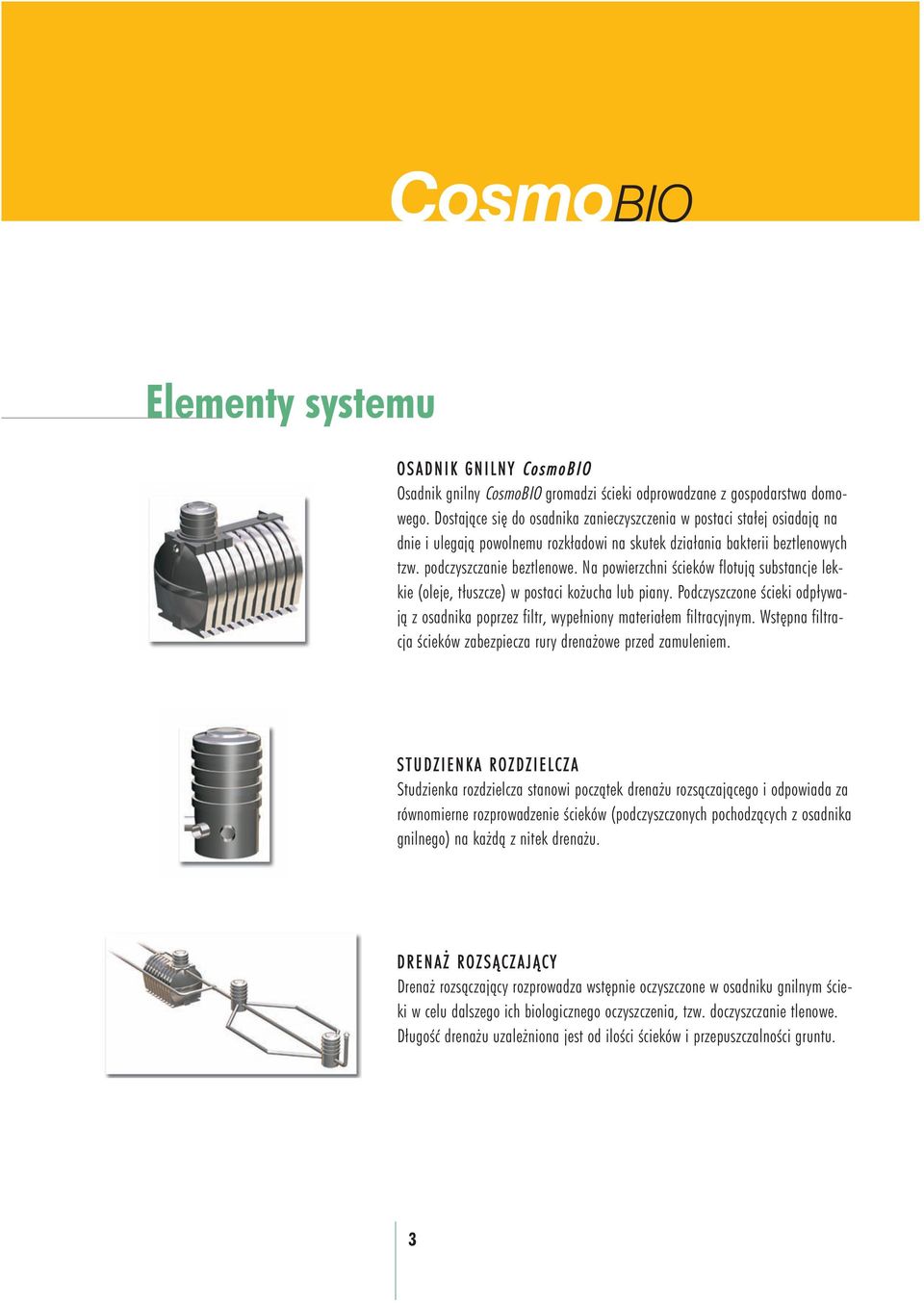

3 Elementy systemu OSADNIK GNILNY CosmoBIO Osadnik gnilny CosmoBIO gromadzi Êcieki odprowadzane z gospodarstwa domowego. Dostajàce si do osadnika zanieczyszczenia w postaci stałej osiadajà na dnie i ulegajà powolnemu rozkładowi na skutek działania bakterii beztlenowych tzw. podczyszczanie beztlenowe. Na powierzchni Êcieków flotujà substancje lekkie (oleje, tłuszcze) w postaci ko ucha lub piany. Podczyszczone Êcieki odpływajà z osadnika poprzez filtr, wypełniony materiałem filtracyjnym. Wst pna filtracja Êcieków zabezpiecza rury drena owe przed zamuleniem. STUDZIENKA ROZDZIELCZA Studzienka rozdzielcza stanowi poczàtek drena u rozsàczajàcego i odpowiada za równomierne rozprowadzenie Êcieków (podczyszczonych pochodzàcych z osadnika gnilnego) na ka dà z nitek drena u. DRENA ROZSÑCZAJÑCY Drena rozsàczajàcy rozprowadza wst pnie oczyszczone w osadniku gnilnym Êcieki w celu dalszego ich biologicznego oczyszczenia, tzw. doczyszczanie tlenowe. DługoÊç drena u uzale niona jest od iloêci Êcieków i przepuszczalnoêci gruntu. 3

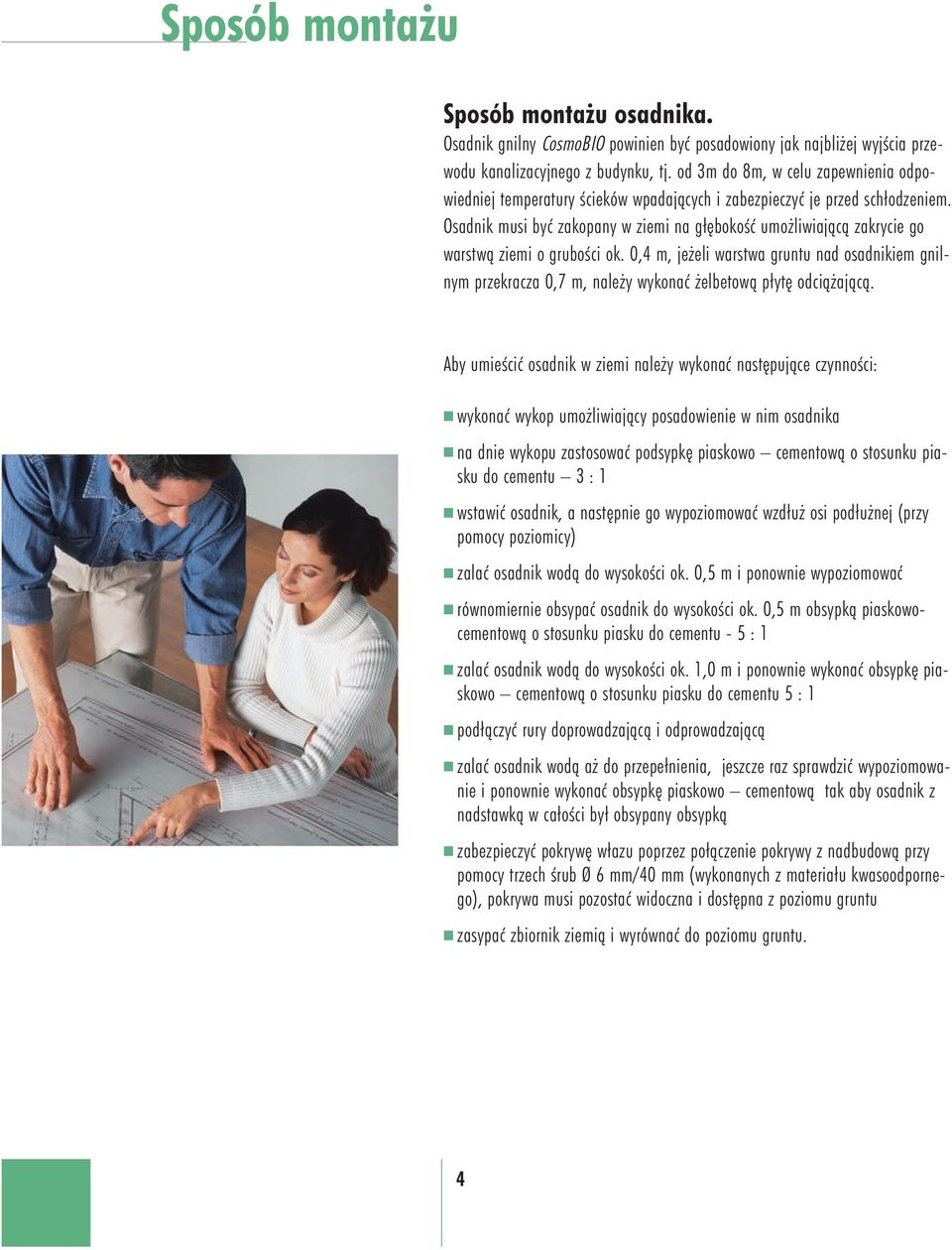

4 Sposób monta u Sposób monta u osadnika. Osadnik gnilny CosmoBIO powinien byç posadowiony jak najbli ej wyjêcia przewodu kanalizacyjnego z budynku, tj. od 3m do 8m, w celu zapewnienia odpowiedniej temperatury Êcieków wpadajàcych i zabezpieczyç je przed schłodzeniem. Osadnik musi byç zakopany w ziemi na gł bokoêç umo liwiajàcà zakrycie go warstwà ziemi o gruboêci ok. 0,4 m, je eli warstwa gruntu nad osadnikiem gnilnym przekracza 0,7 m, nale y wykonaç elbetowà płyt odcià ajàcà. Aby umieêciç osadnik w ziemi nale y wykonaç nast pujàce czynnoêci: wykonaç wykop umo liwiajàcy posadowienie w nim osadnika na dnie wykopu zastosowaç podsypk piaskowo cementowà o stosunku piasku do cementu 3 : 1 wstawiç osadnik, a nast pnie go wypoziomowaç wzdłu osi podłu nej (przy pomocy poziomicy) zalaç osadnik wodà do wysokoêci ok. 0,5 m i ponownie wypoziomowaç równomiernie obsypaç osadnik do wysokoêci ok. 0,5 m obsypkà piaskowocementowà o stosunku piasku do cementu - 5 : 1 zalaç osadnik wodà do wysokoêci ok. 1,0 m i ponownie wykonaç obsypk piaskowo cementowà o stosunku piasku do cementu 5 : 1 podłàczyç rury doprowadzajàcà i odprowadzajàcà zalaç osadnik wodà a do przepełnienia, jeszcze raz sprawdziç wypoziomowanie i ponownie wykonaç obsypk piaskowo cementowà tak aby osadnik z nadstawkà w całoêci był obsypany obsypkà zabezpieczyç pokryw włazu poprzez połàczenie pokrywy z nadbudowà przy pomocy trzech Êrub Ø 6 mm/40 mm (wykonanych z materiału kwasoodpornego), pokrywa musi pozostaç widoczna i dost pna z poziomu gruntu zasypaç zbiornik ziemià i wyrównaç do poziomu gruntu. 4

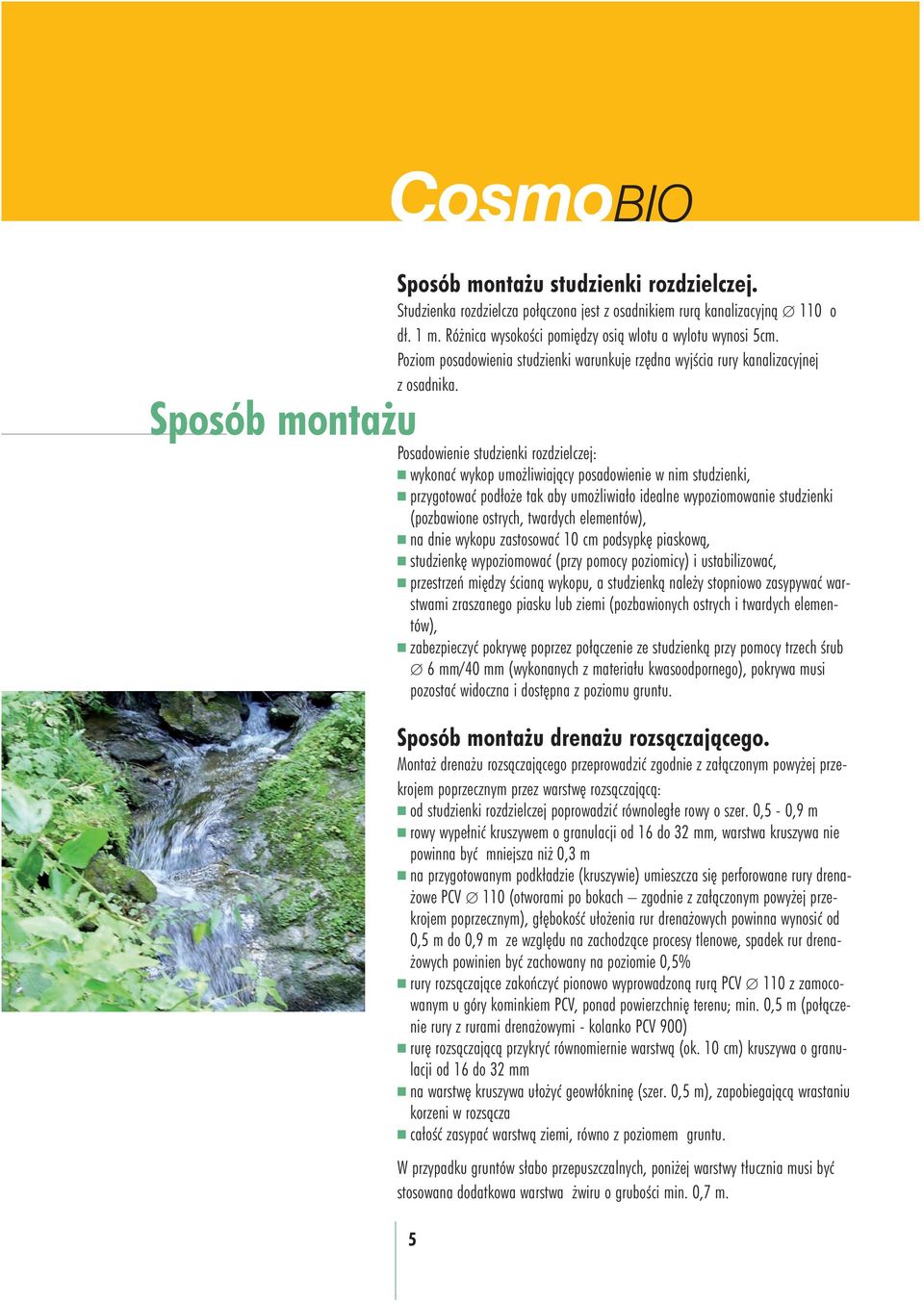

5 Sposób monta u Sposób monta u studzienki rozdzielczej. Studzienka rozdzielcza połàczona jest z osadnikiem rurà kanalizacyjnà 110 o dł. 1 m. Ró nica wysokoêci pomi dzy osià wlotu a wylotu wynosi 5cm. Poziom posadowienia studzienki warunkuje rz dna wyjêcia rury kanalizacyjnej z osadnika. Posadowienie studzienki rozdzielczej: wykonaç wykop umo liwiajàcy posadowienie w nim studzienki, przygotowaç podło e tak aby umo liwiało idealne wypoziomowanie studzienki (pozbawione ostrych, twardych elementów), na dnie wykopu zastosowaç 10 cm podsypk piaskowà, studzienk wypoziomowaç (przy pomocy poziomicy) i ustabilizowaç, przestrzeƒ mi dzy Êcianà wykopu, a studzienkà nale y stopniowo zasypywaç warstwami zraszanego piasku lub ziemi (pozbawionych ostrych i twardych elementów), zabezpieczyç pokryw poprzez połàczenie ze studzienkà przy pomocy trzech Êrub 6 mm/40 mm (wykonanych z materiału kwasoodpornego), pokrywa musi pozostaç widoczna i dost pna z poziomu gruntu. Sposób monta u drena u rozsàczajàcego. Monta drena u rozsàczajàcego przeprowadziç zgodnie z załàczonym powy ej przekrojem poprzecznym przez warstw rozsàczajàcà: od studzienki rozdzielczej poprowadziç równoległe rowy o szer. 0,5-0,9 m rowy wypełniç kruszywem o granulacji od 16 do 32 mm, warstwa kruszywa nie powinna byç mniejsza ni 0,3 m na przygotowanym podkładzie (kruszywie) umieszcza si perforowane rury drena- owe PCV 110 (otworami po bokach zgodnie z załàczonym powy ej przekrojem poprzecznym), gł bokoêç uło enia rur drena owych powinna wynosiç od 0,5 m do 0,9 m ze wzgl du na zachodzàce procesy tlenowe, spadek rur drena- owych powinien byç zachowany na poziomie 0,5% rury rozsàczajàce zakoƒczyç pionowo wyprowadzonà rurà PCV 110 z zamocowanym u góry kominkiem PCV, ponad powierzchni terenu; min. 0,5 m (połàczenie rury z rurami drena owymi - kolanko PCV 90O) rur rozsàczajàcà przykryç równomiernie warstwà (ok. 10 cm) kruszywa o granulacji od 16 do 32 mm na warstw kruszywa uło yç geowłóknin (szer. 0,5 m), zapobiegajàcà wrastaniu korzeni w rozsàcza całoêç zasypaç warstwà ziemi, równo z poziomem gruntu. W przypadku gruntów słabo przepuszczalnych, poni ej warstwy tłucznia musi byç stosowana dodatkowa warstwa wiru o gruboêci min. 0,7 m. 5

6 Dane do projektowania Dobór osadnika gnilnego. Wyliczenie iloêci Êcieków iloêç mieszkaƒców 5 osób normatywne zu ycie wody na 1 osob 130 dm 3 /d Wspó czynnik nierównomiernoêci godzinowej N h = 2,5 Wspó czynnik nierównomiernoêci dobowej N d = 1,1 Q Êr.d. = iloêç mieszkaƒców x normatywne zu ycie wody na jednà osob 0,65 m 3 /d / 1000 Q Êr.h. = Q Êr.d. / 24 0,03 m 3 /h Q max.d. = Q Êr.d. x 1,1 0,72 m 3 /d Q max.h = Q Êr.h. x 2,5 0,07 m 3 /h Q roczne = Q Êr.d. x ,25 m 3 /rok Przyk ad: przyj to jednostkowà iloêç Êcieków przypadajàca na jednego mieszkaƒca: 130 l/dob istniejàce warunki gruntowe: dług. drena u (przy gruncie przepuszczalnym) na jednego RLM (równowa na liczba mieszkaƒców) = ok. 7,0 m grunt dobrze przepuszczalny (piaski, pospółki) - mo na stosowaç drena rozsàczajàcy grunt Êrednio przepuszczalny (piaski pylaste, gliny piaszczyste) - mo na stosowaç drena rozsàczajàcy grunt słabo przepuszczalny (gliny piaszczyste, lessy) proponowana wymiana gruntu pod drena em (piasek), wydłu enie nitek drena u, powi kszenie szerokoêci wykopów grunt nieprzepuszczalny (gliny, iły) - proponowana wymiana gruntu lub zastosowanie filtru piaskowego o przep ywie pionowym poziom wody gruntowej: odległoêç pomi dzy nitkà drena u, a poziomem wód gruntowych (stwierdzony maks. roczny poziom) - min. 1,5 m Eksploatacja oczyszczalni. wyjmowanie kosza filtracyjnego raz na 6 miesi cy i przepłukiwanie materiału filtracyjnego wybieranie osadu z osadnika raz na 1,5 2 lata zalecane stosowanie biopreparatów Aspekty prawne. Dobór osadnika gnilnego niezb dnà pojemnoêç osadnika gnilnego obliczono zak adjàc 3 dobowe przetrzymanie Êcieków Q Êr.osadnika = Q Êr.d. x 3 doby = 1,95 m 3 przyj to osadnik gnilny CosmoBIO o pojemnoêci Q = 2000 dm 3 Budowa przydomowej oczyszczalni Êcieków do 5m 3 /dob nie wymaga pozwolenia na budow, a jedynie nale y zgłosiç ten fakt odpowiednim instytucjom 30 dni przed terminem rozpocz cia budowy. 6

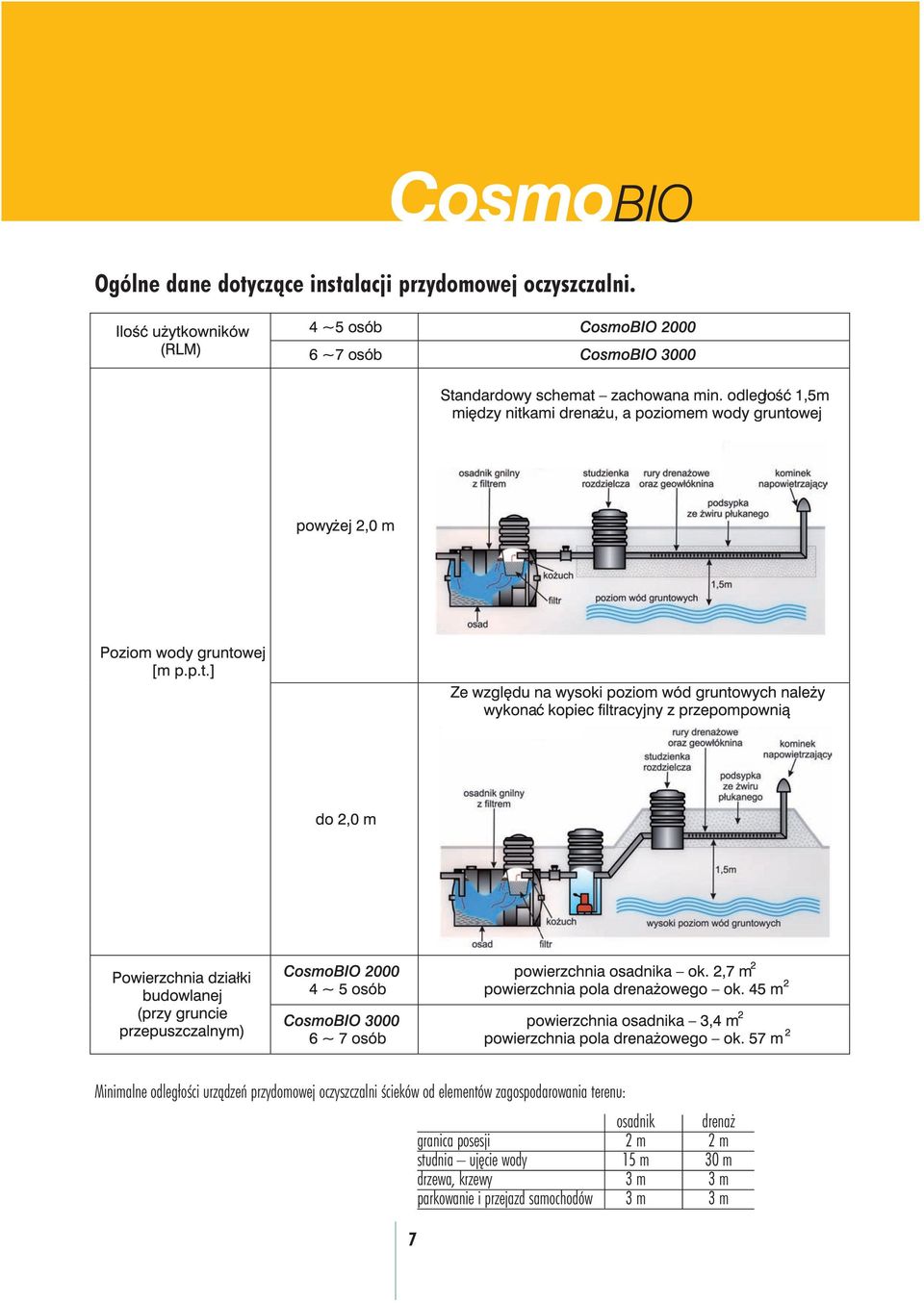

7 Ogólne dane dotyczàce instalacji przydomowej oczyszczalni. Minimalne odległoêci urzàdzeƒ przydomowej oczyszczalni Êcieków od elementów zagospodarowania terenu: osadnik drena granica posesji 2 m 2 m studnia uj cie wody 15 m 30 m drzewa, krzewy 3 m 3 m parkowanie i przejazd samochodów 3 m 3 m 7

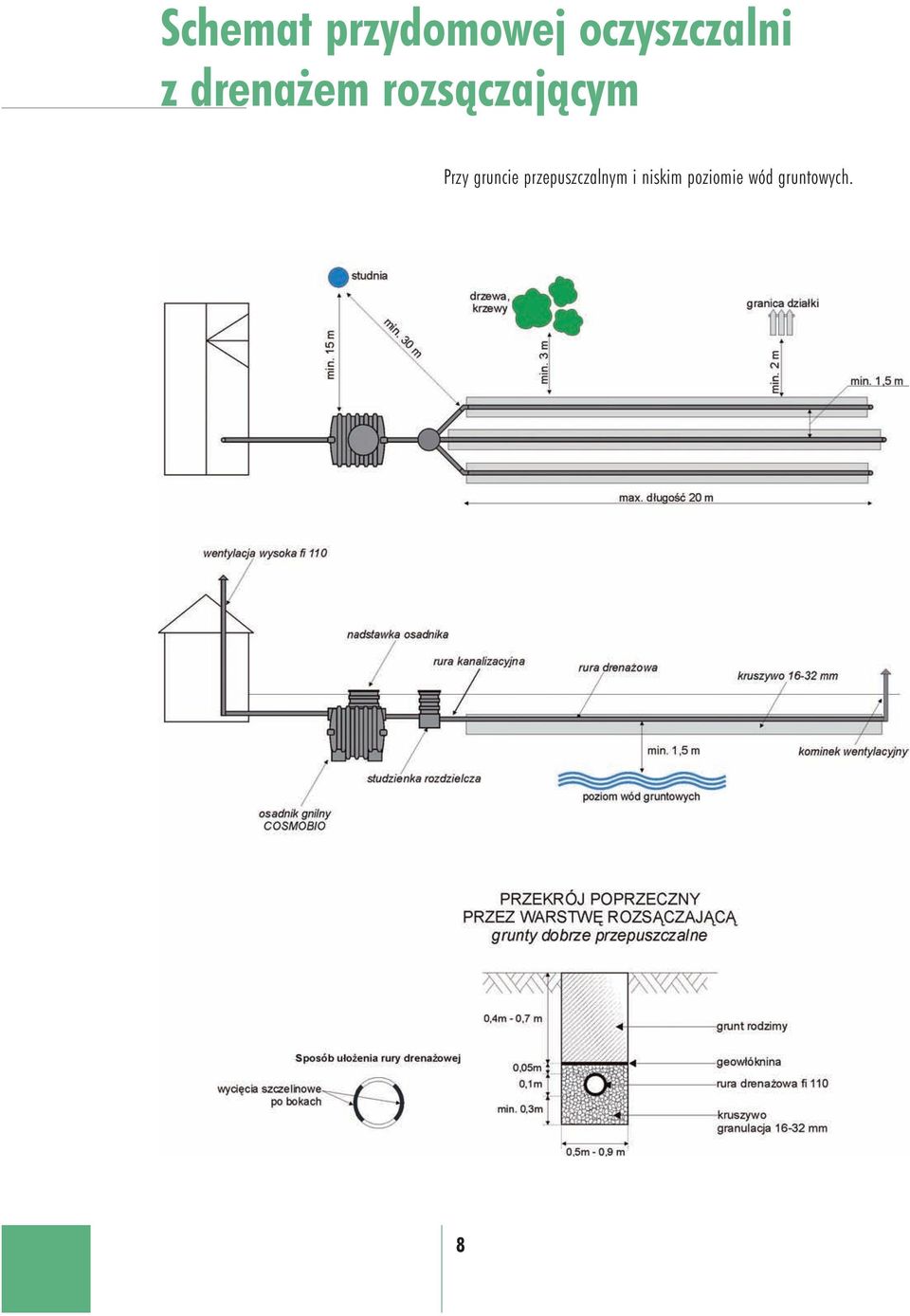

8 Schemat przydomowej oczyszczalni z drena em rozsàczajàcym Przy gruncie przepuszczalnym i niskim poziomie wód gruntowych. 8

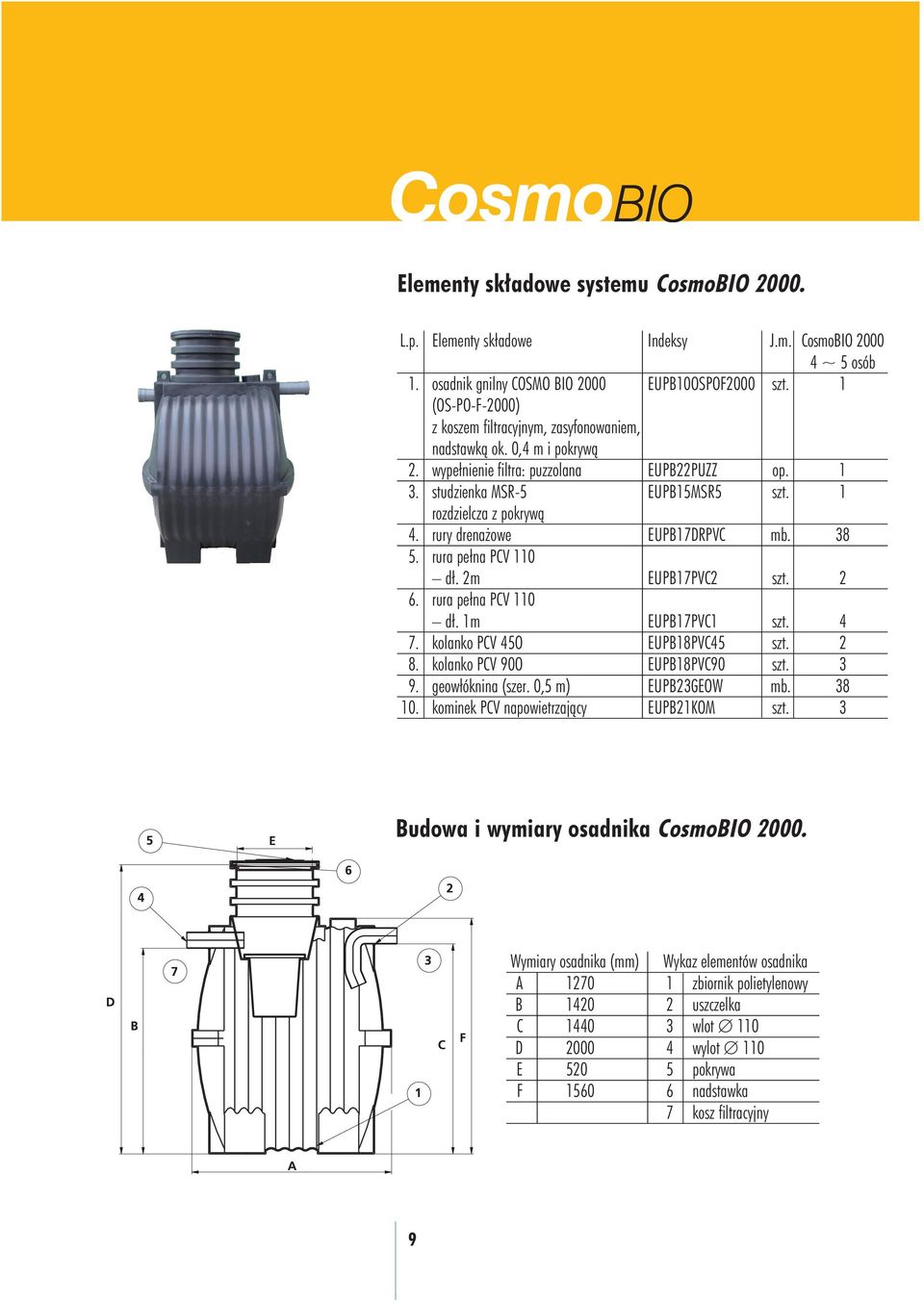

9 Elementy sk adowe systemu CosmoBIO L.p. Elementy składowe Indeksy J.m. CosmoBIO ~ 5 osób 1. osadnik gnilny COSMO BIO 2000 EUPB10OSPOF2000 szt. 1 (OS-PO-F-2000) z koszem filtracyjnym, zasyfonowaniem, nadstawkà ok. 0,4 m i pokrywà 2. wypełnienie filtra: puzzolana EUPB22PUZZ op studzienka MSR-5 EUPB15MSR5 szt. 1 rozdzielcza z pokrywà 4. rury drena owe EUPB17DRPVC mb rura pełna PCV 110 dł. 2m EUPB17PVC2 szt rura pełna PCV 110 dł. 1m EUPB17PVC1 szt kolanko PCV 45O EUPB18PVC45 szt kolanko PCV 90O EUPB18PVC90 szt geowłóknina (szer. 0,5 m) EUPB23GEOW mb kominek PCV napowietrzajàcy EUPB21KOM szt. 3 Budowa i wymiary osadnika CosmoBIO Wymiary osadnika (mm) Wykaz elementów osadnika A zbiornik polietylenowy B uszczelka C wlot 110 D wylot 110 E pokrywa F nadstawka 7 kosz filtracyjny 9

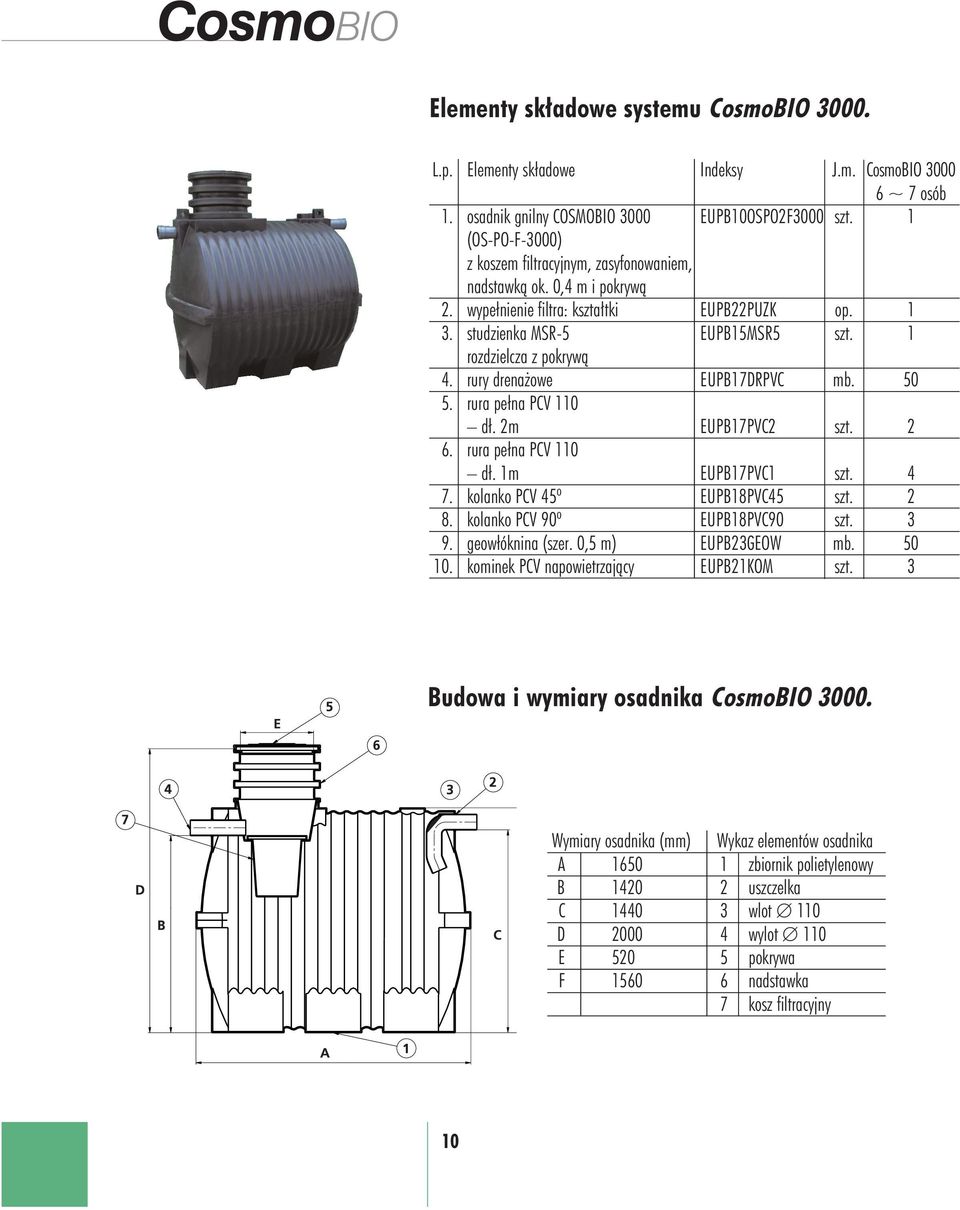

10 Elementy sk adowe systemu CosmoBIO L.p. Elementy składowe Indeksy J.m. CosmoBIO ~ 7 osób 1. osadnik gnilny COSMOBIO 3000 EUPB10OSPO2F3000 szt. 1 (OS-PO-F-3000) z koszem filtracyjnym, zasyfonowaniem, nadstawkà ok. 0,4 m i pokrywà 2. wypełnienie filtra: kszta tki EUPB22PUZK op studzienka MSR-5 EUPB15MSR5 szt. 1 rozdzielcza z pokrywà 4. rury drena owe EUPB17DRPVC mb rura pełna PCV 110 dł. 2m EUPB17PVC2 szt rura pełna PCV 110 dł. 1m EUPB17PVC1 szt kolanko PCV 45º EUPB18PVC45 szt kolanko PCV 90º EUPB18PVC90 szt geowłóknina (szer. 0,5 m) EUPB23GEOW mb kominek PCV napowietrzajàcy EUPB21KOM szt. 3 Budowa i wymiary osadnika CosmoBIO Wymiary osadnika (mm) Wykaz elementów osadnika A zbiornik polietylenowy B uszczelka C wlot 110 D wylot 110 E pokrywa F nadstawka 7 kosz filtracyjny 10

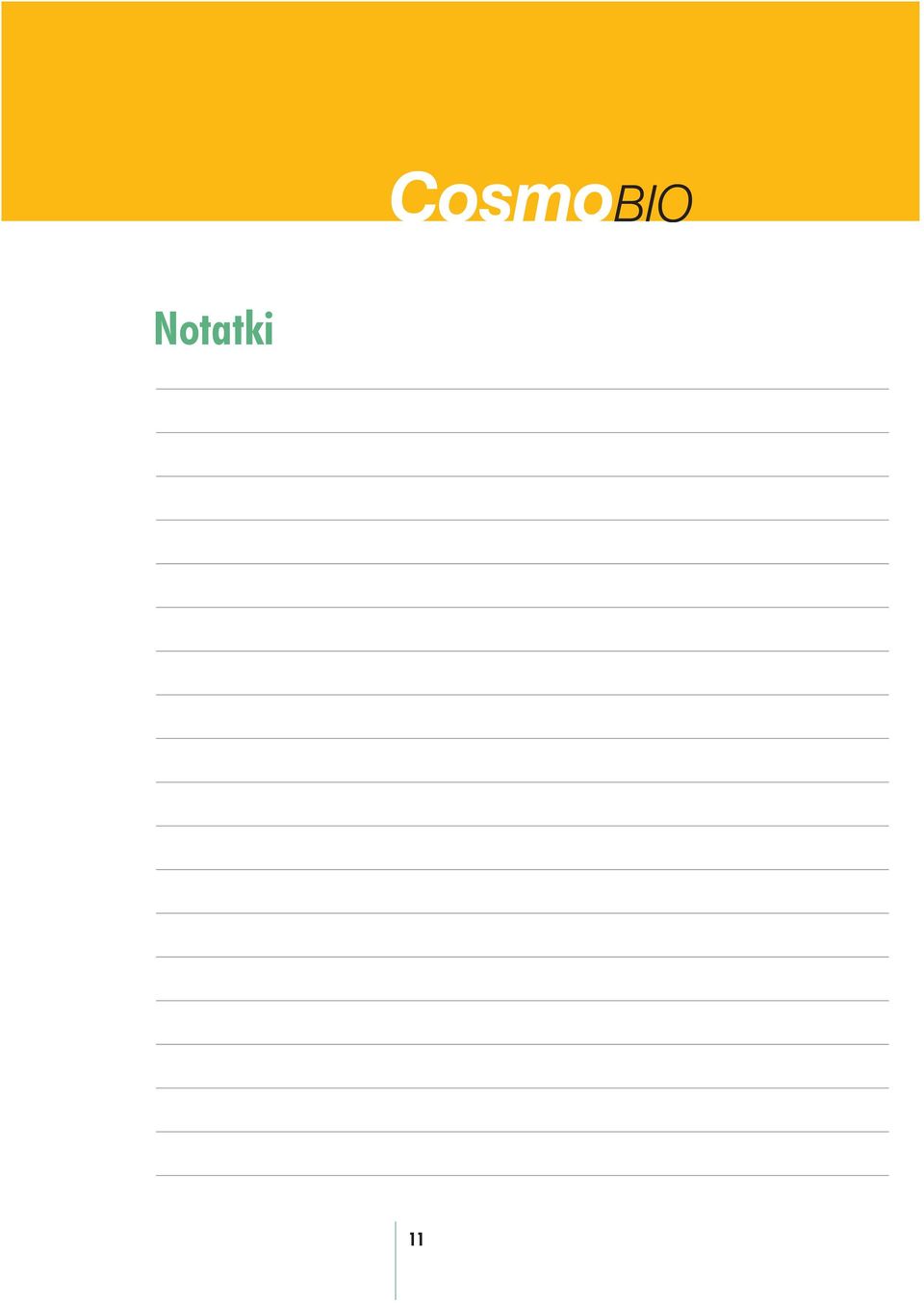

11 Notatki 11

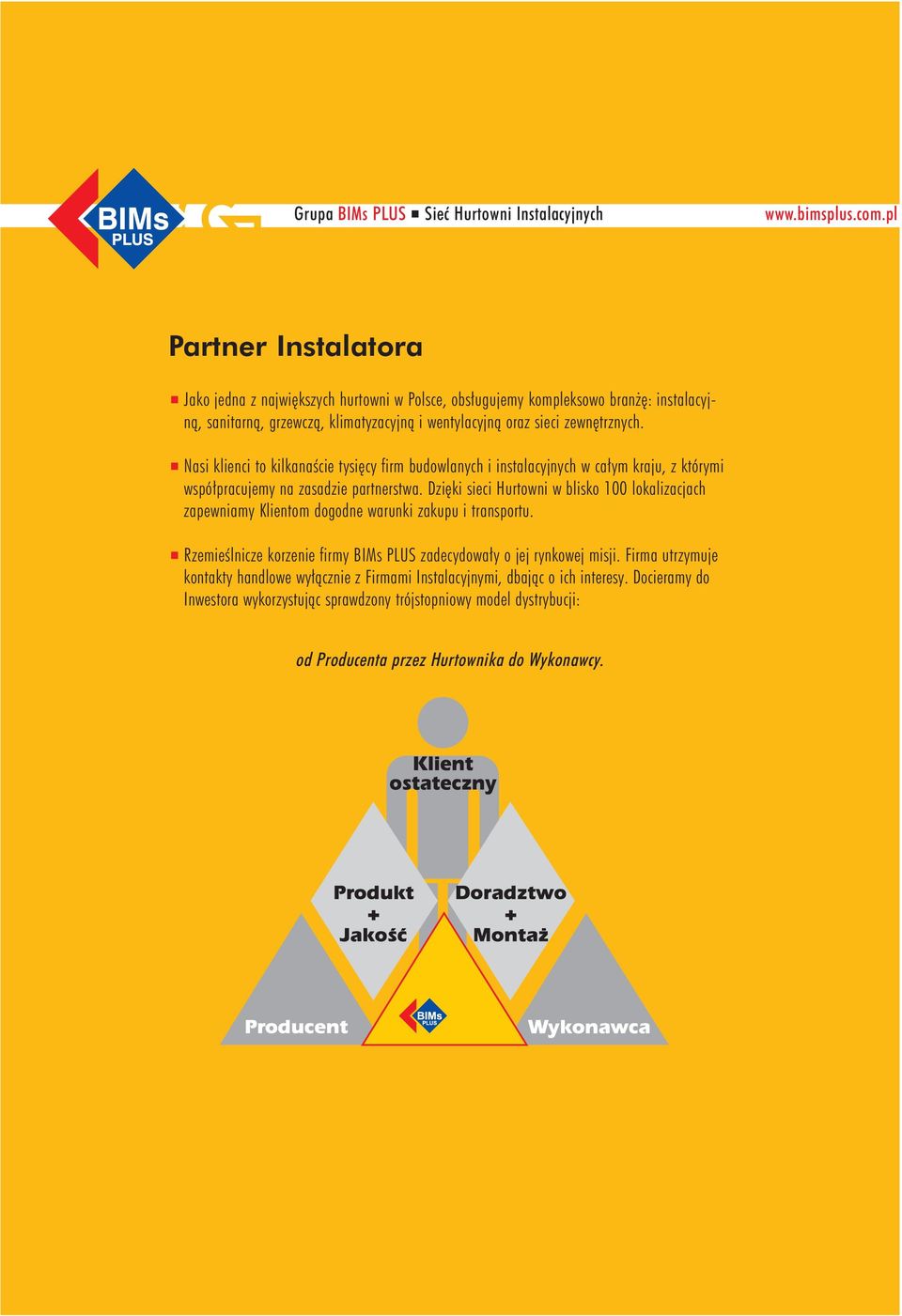

12 Grupa BIMs PLUS Sieç Hurtowni Instalacyjnych Partner Instalatora Jako jedna z najwi kszych hurtowni w Polsce, obs ugujemy kompleksowo bran : instalacyjnà, sanitarnà, grzewczà, klimatyzacyjnà i wentylacyjnà oraz sieci zewn trznych. Nasi klienci to kilkanaêcie tysi cy firm budowlanych i instalacyjnych w ca ym kraju, z którymi wspó pracujemy na zasadzie partnerstwa. Dzi ki sieci Hurtowni w blisko 100 lokalizacjach zapewniamy Klientom dogodne warunki zakupu i transportu. RzemieÊlnicze korzenie firmy BIMs PLUS zadecydowa y o jej rynkowej misji. Firma utrzymuje kontakty handlowe wy àcznie z Firmami Instalacyjnymi, dbajàc o ich interesy. Docieramy do Inwestora wykorzystujàc sprawdzony trójstopniowy model dystrybucji: od Producenta przez Hurtownika do Wykonawcy.
