Wewnętrzny bezprzewodowy serwer wydruku MarkNet N8050

Transkrypt

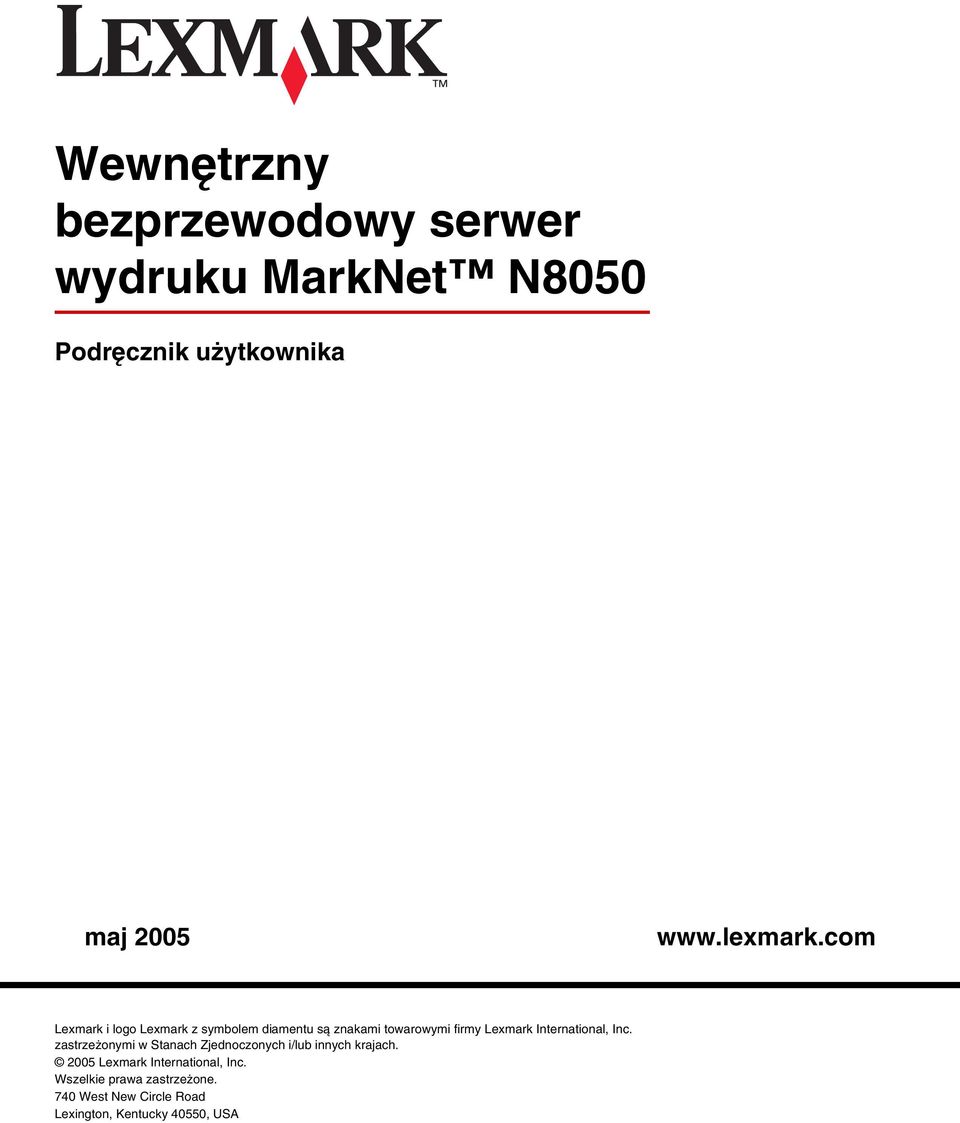

1 Wewnętrzny bezprzewodowy serwer wydruku MarkNet N8050 Podręcznik użytkownika maj Lexmark i logo Lexmark z symbolem diamentu są znakami towarowymi firmy Lexmark International, Inc. zastrzeżonymi w Stanach Zjednoczonych i/lub innych krajach Lexmark International, Inc. Wszelkie prawa zastrzeżone. 740 West New Circle Road Lexington, Kentucky 40550, USA

2 Wydanie: maj 2005 Niniejsze oświadczenie nie ma zastosowania w krajach, w których tego rodzaju uregulowania są niezgodne z obowiązującym prawem: FIRMA LEXMARK INTERNATIONAL, INC. DOSTARCZA TĘ PUBLIKACJĘ AS IS W PRZEDSTAWIONEJ POSTACI, BEZ ŻADNYCH GWARANCJI WYRAźNYCH LUB DOMNIEMANYCH, WŁĄCZAJĄC W TO RÓWNIEŻ DOMNIEMANE GWARANCJE PRZYDATNOŚCI HANDLOWEJ LUB PRZYDATNOŚCI DO OKREŚLONEGO CELU. Ustawodawstwo niektórych krajów nie zezwala na zrzeczenie się gwarancji wyraźnej lub dorozumianej w pewnych przypadkach. W takich przypadkach niniejsza klauzula nie ma zastosowania. Niniejsza publikacja może zawierać nieścisłości techniczne lub błędy drukarskie. Przedstawione informacje podlegają okresowym zmianom. Zmiany te będą uwzględniane w kolejnych wydaniach. Zmiany lub udoskonalenia opisanych produktów lub programów mogą zostać wprowadzone w dowolnym czasie. Uwagi dotyczące tej publikacji można kierować pod adres Lexmark International, Inc., Department F95/032-2, 740 West New Circle Road, Lexington, Kentucky 40550, USA. W Wielkiej Brytanii i Irlandii uwagi należy kierować pod adres Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Firma Lexmark może wykorzystywać lub rozpowszechniać wszystkie informacje dostarczone przez użytkowników w dowolny sposób uznany przez nią za właściwy, nie zaciągając żadnych zobowiązań wobec użytkowników. Dodatkowe egzemplarze publikacji związanych z tym produktem można nabyć, dzwoniąc pod numer telefonu (USA). W Wielkiej Brytanii i Irlandii należy zatelefonować pod numer W innych krajach należy skontaktować się z punktem sprzedaży. Odniesienia w niniejszej publikacji do produktów, programów lub usług nie oznaczają, że producent zamierza je udostępniać we wszystkich krajach, w których prowadzi działalność. Jakiekolwiek odniesienie do produktu, programu lub usługi nie stanowi stwierdzenia ani sugestii, że można korzystać wyłącznie z danego produktu, programu lub usługi. Zamiennie można używać dowolnego funkcjonalnego odpowiednika produktu, programu lub usługi, o ile nie narusza to żadnych praw własności intelektualnej. Ocena i sprawdzanie współdziałania z innymi produktami, programami lub usługami, poza wyraźnie wymienionymi przez producenta, odbywa się na odpowiedzialność użytkownika. Lexmark, Lexmark z symbolem diamentu i MarkNet są znakami towarowymi firmy Lexmark International, Inc., zastrzeżonymi w USA i/lub innych krajach. Wi-Fi jest zarejestrowanym znakiem certyfikacyjnym Wi-Fi Alliance. Wi-Fi Protected Access jest znakiem certyfikacyjnym Wi-Fi Alliance. Pozostałe znaki towarowe są własnością odpowiednich firm Lexmark International, Inc. Wszelkie prawa zastrzeżone. UNITED STATES GOVERNMENT RIGHTS This software and any accompanying documentation provided under this agreement are commercial computer software and documentation developed exclusively at private expense. Informacje dotyczące bezpieczeństwa Przed zainstalowaniem opcjonalnej karty bezprzewodowego serwera druku w drukarce należy upewnić się, czy drukarka jest wyłączona. Wszelkie naprawy i czynności serwisowe, oprócz opisanych w dokumentacji użytkownika, powinny być wykonywane przez wykwalifikowanego pracownika serwisu. UWAGA: Nie należy instalować urządzenia, dokonywać żadnych połączeń elektrycznych ani podłączać żadnych przewodów podczas burzy. Uwagi dotyczące emisji fal elektromagnetycznych Uwaga dotycząca urządzeń bezprzewodowych oraz oświadczenie komisji FCC ii

3 Spis treści Rozdział 1: Wprowadzenie... 1 Rozpakowywanie serwera wydruku... 1 Instalowanie wewnętrznego bezprzewodowego serwera wydruku w drukarce... 1 Informacje dotyczące bezpieczeństwa... 2 Minimalne wymagania instalacyjne... 3 Ustawienia sieci bezprzewodowej... 3 Rozdział 2: Konfiguracja wewnętrznego bezprzewodowego serwera wydruku... 4 Ogólne informacje o konfiguracji... 4 Korzystanie z aplikacji Wireless Setup Utility... 5 Instalowanie drukarki w sieci Rozdział 3: Zmienianie ustawień bezprzewodowego serwera wydruku Rozdział 4: Rozwiązywanie problemów Dysk CD-ROM MarkNet N8050 Utilities nie uruchamia się automatycznie Aplikacja Wireless Setup Utility nie może ustanowić połączenia z drukarką Klucz sieci jest nieprawidłowy Drukarka nie może przyłączyć się do sieci Wewnętrzny serwer wydruku został skonfigurowany przy użyciu prawidłowych ustawień, jednak nie można znaleźć go w sieci Drukarka sieciowa nie drukuje Spis treści iii

4 Rozdział 5: Konfiguracja ręczna Konfiguracja serwera wydruku w trybie ad hoc Konfiguracja serwera wydruku za pomocą panelu operacyjnego Instalowanie drukarki w sieci Słowniczek Spis treści iv

5 1 Wprowadzenie Rozpakowywanie serwera wydruku Numer Opis 1 Wewnętrzny bezprzewodowy serwer wydruku MarkNet N Antena 3 Dysk CD-ROM MarkNet N8050 Utilities (Narzędzia) 4 Podręcznik instalacji 5 Śruby instalacyjne 6 Kabel USB Instalowanie wewnętrznego bezprzewodowego serwera wydruku w drukarce Przed rozpoczęciem instalacji bezprzewodowego serwera wydruku należy upewnić się, że drukarka jest prawidłowo skonfigurowana. Kasety z tonerem lub kasety drukujące są zainstalowane. Papier jest załadowany. Wprowadzenie 1

6 Zasilanie drukarki jest wyłączone. Uwaga: Przebieg instalacji wewnętrznego bezprzewodowego serwera wydruku w drukarce może różnić się w zależności od modelu drukarki. Informacje dotyczące instalowania opcjonalnych kart bezprzewodowego serwera wydruku znajdują się w części Instalowanie modułów opcjonalnych w dokumentacji drukarki. Przyłączanie anteny bezprzewodowego serwera wydruku Po zainstalowaniu serwera wydruku przyłącz antenę do karty opcjonalnej. Upewnij się, że złącze anteny jest mocno dokręcone; w przeciwnym razie odbiór sygnału radiowego sieci może być słaby. Następnie przekręć połączenie tak, aby antena była skierowana ku górze. Uwaga: Niektóre konfiguracje drukarki wprowadzają ograniczenia dostępnego miejsca, co może wymagać przyłączenia anteny przed instalacją karty opcjonalnej. Informacje dotyczące bezpieczeństwa Przed instalacją opcjonalnej karty bezprzewodowego serwera wydruku w drukarce upewnij się, że drukarka jest wyłączona. Wszelkie naprawy i czynności serwisowe, oprócz opisanych w dokumentacji użytkownika, powinny być wykonywane przez wykwalifikowanego pracownika serwisu. UWAGA: Nie należy instalować urządzenia, dokonywać żadnych połączeń elektrycznych ani podłączać żadnych przewodów podczas burzy. Informacje dotyczące bezpieczeństwa 2

7 Minimalne wymagania instalacyjne Wewnętrzny bezprzewodowy serwer wydruku MarkNet N8050 Istniejąca sieć bezprzewodowa Obsługiwana drukarka Dysk CD-ROM ze sterownikami lub oprogramowaniem drukarki dostarczony razem z drukarką Przy konfiguracji serwera wydruku za pomocą aplikacji Lexmark Wireless Setup Utility (zalecane) Kabel USB Dysk CD-ROM MarkNet N8050 Utilities Komputer z jednym z poniższych systemów operacyjnych: Windows 2000 Windows XP Windows XP Professional x64 edition Windows 2000 Server, Windows Advanced Server, Windows DataCenter Server Windows Server 2003 Windows Server standard 2003 x64 edition Uwaga: Użytkowanie serwera wydruku nie jest ograniczone do powyższych systemów operacyjnych. Lista obsługiwanych systemów operacyjnych znajduje się w dokumentacji drukarki. Ustawienia sieci bezprzewodowej Aby skonfigurować zainstalowany w drukarce serwer wydruku, może być wymagana znajomość niektórych ustawień sieci bezprzewodowej. Poniżej znajdują się niektóre z tych ustawień, których parametry mogą być wymagane: Nazwa sieciowa lub SSID (Identyfikator zestawu usług) Typ BSS (Typ podstawowego zestawu usług wykorzystywanego w sieci bezprzewodowej ad hoc lub infrastruktury) Numer kanału sieci bezprzewodowej Typ uwierzytelniania i szyfrowania sieci Klucz(e) zabezpieczeń Certyfikat podpisany lub certyfikat CA Minimalne wymagania instalacyjne 3

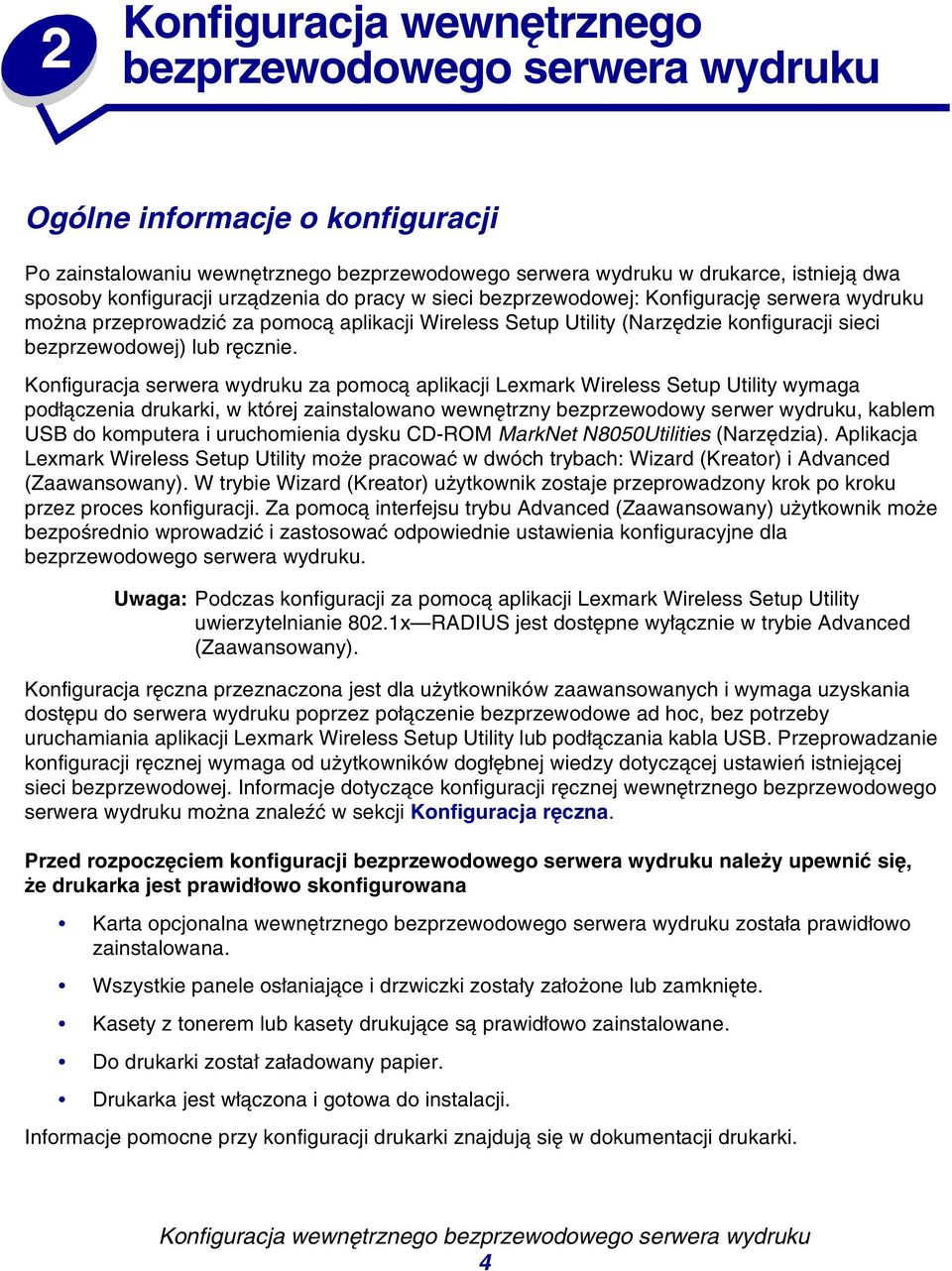

8 2 Konfiguracja wewnętrznego bezprzewodowego serwera wydruku Ogólne informacje o konfiguracji Po zainstalowaniu wewnętrznego bezprzewodowego serwera wydruku w drukarce, istnieją dwa sposoby konfiguracji urządzenia do pracy w sieci bezprzewodowej: Konfigurację serwera wydruku można przeprowadzić za pomocą aplikacji Wireless Setup Utility (Narzędzie konfiguracji sieci bezprzewodowej) lub ręcznie. Konfiguracja serwera wydruku za pomocą aplikacji Lexmark Wireless Setup Utility wymaga podłączenia drukarki, w której zainstalowano wewnętrzny bezprzewodowy serwer wydruku, kablem USB do komputera i uruchomienia dysku CD-ROM MarkNet N8050Utilities (Narzędzia). Aplikacja Lexmark Wireless Setup Utility może pracować w dwóch trybach: Wizard (Kreator) i Advanced (Zaawansowany). W trybie Wizard (Kreator) użytkownik zostaje przeprowadzony krok po kroku przez proces konfiguracji. Za pomocą interfejsu trybu Advanced (Zaawansowany) użytkownik może bezpośrednio wprowadzić i zastosować odpowiednie ustawienia konfiguracyjne dla bezprzewodowego serwera wydruku. Uwaga: Podczas konfiguracji za pomocą aplikacji Lexmark Wireless Setup Utility uwierzytelnianie 802.1x RADIUS jest dostępne wyłącznie w trybie Advanced (Zaawansowany). Konfiguracja ręczna przeznaczona jest dla użytkowników zaawansowanych i wymaga uzyskania dostępu do serwera wydruku poprzez połączenie bezprzewodowe ad hoc, bez potrzeby uruchamiania aplikacji Lexmark Wireless Setup Utility lub podłączania kabla USB. Przeprowadzanie konfiguracji ręcznej wymaga od użytkowników dogłębnej wiedzy dotyczącej ustawień istniejącej sieci bezprzewodowej. Informacje dotyczące konfiguracji ręcznej wewnętrznego bezprzewodowego serwera wydruku można znaleźć w sekcji Konfiguracja ręczna. Przed rozpoczęciem konfiguracji bezprzewodowego serwera wydruku należy upewnić się, że drukarka jest prawidłowo skonfigurowana Karta opcjonalna wewnętrznego bezprzewodowego serwera wydruku została prawidłowo zainstalowana. Wszystkie panele osłaniające i drzwiczki zostały założone lub zamknięte. Kasety z tonerem lub kasety drukujące są prawidłowo zainstalowane. Do drukarki został załadowany papier. Drukarka jest włączona i gotowa do instalacji. Informacje pomocne przy konfiguracji drukarki znajdują się w dokumentacji drukarki. Konfiguracja wewnętrznego bezprzewodowego serwera wydruku 4

9 Korzystanie z aplikacji Wireless Setup Utility 1 Upewnij się, że drukarka jest włączona i prawidłowo zasilana. 2 Podłącz drukarkę do komputera za pomocą kabla USB. 3 Gdy zostanie wyświetlony Kreator dodawania nowego sprzętu, kliknij przycisk Anuluj. 4 Włóż dysk CD-ROM MarkNet N8050 Utilities. Dysk CD-ROM zostanie uruchomiony automatycznie. 5 Kliknij opcje Install MarkNet N8050 Utilities (Instalowanie narzędzi MarkNet N8050). 6 Kliknij przycisk Agree (Zgadzam się), aby zaakceptować warunki umowy licencyjnej. 7 Kliknij przycisk Finish (Zakończ), aby zainstalować wymagane pliki i uruchomić narzędzie konfiguracyjne. 8 Wybierz opcję Wizard Mode (Tryb kreatora) albo Advanced Mode (Tryb zaawansowany). 9 Kliknij przycisk Next (Dalej) i postępuj według instrukcji trybu Wizard Mode lub Advanced Mode. Korzystanie z aplikacji Wireless Setup Utility 5

10 Tryb Wizard Mode W trybie Wizard (Kreator), aplikacja Lexmark Wireless Setup Utility zbiera informacje dotyczące sieci bezprzewodowej z komputera, do którego jest podłączona drukarka. Wyniki tego przeszukiwania określają dalszy proces wyboru właściwej nazwy SSID. 1 Wybierz właściwy parametr Network Name (Nazwa sieciowa) (SSID). Wireless Configurations Found on Your Computer (Konfiguracje sieci bezprzewodowej znalezione w pamięci komputera) Jeśli istniejące konfiguracje sieci bezprzewodowej zostały znalezione w pamięci komputera, wybierz właściwą nazwę sieciową Network Name (SSID) z listy, kliknij przycisk Next (Dalej), a następnie przejdź do punktu 2. Jeśli na liście nie znajduje się prawidłowa nazwa sieciowa, kliknij przycisk radiowy I want to enter a different configuration (Chcę wprowadzić inną konfigurację), kliknij przycisk Next (Dalej) i przejdź do punktu Wireless Networks Available in Your Area. Wireless Networks Available in Your Area (Sieci bezprzewodowe dostępne w otoczeniu) Jeśli istniejące konfiguracje sieci bezprzewodowej nie zostaną znalezione w pamięci komputera, narzędzie konfiguracyjne przeprowadzi skanowanie w poszukiwaniu dostępnych sieci bezprzewodowych. Wybierz właściwą nazwę sieciową Network Name (SSID) z listy, kliknij przycisk Next (Dalej), a następnie przejdź do punktu 2. Jeśli na liście nie znajduje się prawidłowa nazwa sieciowa, kliknij przycisk radiowy I want to enter a different configuration (Chcę wprowadzić inną konfigurację), kliknij przycisk Next (Dalej) i przejdź do punktu 3 w sekcji Wprowadzanie alternatywnych ustawień sieci. 2 Wybierz właściwą metodę zabezpieczeń, a następnie kliknij przycisk Next (Dalej). Jeśli nie wykryto żadnej metody zabezpieczeń, przejdź do punktu 4. 3 Wprowadź właściwy klucz lub klucze zabezpieczeń sieci, a następnie kliknij przycisk Next (Dalej). 4 W oknie podsumowania sprawdź poprawność ustawień każdego atrybutu sieci. Jeśli ustawienia są poprawne, kliknij przycisk Next (Dalej), aby zastosować wprowadzone ustawienia serwera wydruku. Uwaga: Po kliknięciu przycisku Next (Dalej) narzędzie konfiguracyjne przeprowadzi weryfikację komunikacji bezprzewodowej z drukarką. Proces weryfikacji może potrwać do 120 sekund. Jeśli wyświetlone ustawienia na pewno są prawidłowe i nie ma potrzeby rozpoczynania procesu weryfikacji połączenia bezprzewodowego, lub jeśli serwer wydruku jest konfigurowany do pracy w sieci, która nie jest jeszcze dostępna dla drukarki lub komputera konfigurującego, zaznacz pole wyboru Do not verify the print server can join the network (Nie przeprowadzaj testu możliwości łączenia się serwera wydruku z siecią), aby pominąć test połączenia bezprzewodowego i przejść do punktu 6. Korzystanie z aplikacji Wireless Setup Utility 6

11 5 Sprawdź możliwość komunikacji serwera wydruku poprzez sieć. Jeśli serwer wydruku został pomyślnie skonfigurowany i jest dostępny w sieci, kliknij przycisk Finish (Zakończ), aby zamknąć narzędzie konfiguracyjne. Jeśli serwer wydruku nie może podłączyć się do sieci, kliknij przycisk View Settings (Wyświetl ustawienia) i wybierz odpowiednią opcję, aby sprawdzić poprawność ustawień sieci bezprzewodowej, a następnie kliknij przycisk Next (Dalej). 6 Odłącz kabel USB od komputera i drukarki. 7 Wyjmij płytę CD-ROM MarkNet N8050 Utilities z komputera, włóż płytę CD-ROM ze sterownikami drukarki lub oprogramowaniem drukarki, a następnie przejdź do sekcji Instalowanie drukarki w sieci. Wprowadzanie alternatywnych ustawień sieci Po zebraniu i wyświetleniu bieżących ustawień sieci bezprzewodowej w aplikacji Wireless Setup Utility, jeśli dana konfiguracja nie jest dostępna, możliwe jest wprowadzenie innej konfiguracji sieci. 1 Po zakończeniu pracy kreatora konfiguracji, wybierz opcję wprowadzania innej konfiguracji. Jeśli konfiguracje sieci bezprzewodowej zostały znalezione w pamięci komputera: W oknie Wireless Configurations Found on your Computer, wybierz przycisk radiowy I want to enter a different configuration (Chcę wprowadzić inną konfigurację), kliknij przycisk Next (Dalej) i przejdź do punktu 2. Jeśli konfiguracje sieci bezprzewodowej nie zostały znalezione w pamięci komputera: W oknie Wireless Networks Available in Your Area, wybierz przycisk radiowy I want to enter a different network name (Chcę wprowadzić inną nazwę sieciową), kliknij przycisk Next (Dalej), a następnie przejdź do punktu 3. 2 W oknie Wireless Networks Available in Your Area, wybierz przycisk radiowy I want to enter a different network name (Chcę wprowadzić inną nazwę sieciową), a następnie kliknij przycisk Next (Dalej). 3 Wybierz tryb sieci bezprzewodowej (tryb infrastruktury lub ad hoc). 4 Wprowadź parametr Network Name (Nazwa sieciowa) (SSID) dla sieci, która ma zostać wykorzystana. Uwaga: Wprowadzona nazwa SSID musi dokładnie odpowiadać nazwie wykorzystywanej w sieci. W nazwach SSID rozróżniana jest wielkość liter, więc błędy tego typu w nazwie SSID uniemożliwią komunikację serwera wydruku z siecią, a proces konfiguracji należy powtórzyć. 5 Wybierz właściwy kanał sieci (jeśli ma zastosowanie). 6 Kliknij przycisk Next (Dalej). 7 Wybierz wykorzystywany w sieci typ zabezpieczeń, a następnie kliknij przycisk Next (Dalej). Korzystanie z aplikacji Wireless Setup Utility 7

12 8 Jeśli wybrano zabezpieczenie sieci, wprowadź odpowiedni klucz lub klucze zabezpieczenia, a następnie kliknij przycisk Next (Dalej). Jeśli nie wybrano żadnego zabezpieczenia, przejdź do punktu 9. 9 W oknie podsumowania sprawdź poprawność ustawień każdego atrybutu sieci. Jeśli ustawienia są poprawne, kliknij przycisk Next (Dalej), aby zastosować wprowadzone ustawienia serwera wydruku. Uwaga: Po kliknięciu przycisku Next (Dalej) narzędzie konfiguracyjne przeprowadzi weryfikację komunikacji bezprzewodowej z drukarką. Proces weryfikacji może potrwać do 120 sekund. Jeśli wyświetlone ustawienia na pewno są prawidłowe i nie ma potrzeby rozpoczynania procesu weryfikacji połączenia bezprzewodowego, lub serwer wydruku jest konfigurowany do pracy w sieci, która nie jest jeszcze dostępna dla drukarki lub komputera konfigurującego, zaznacz pole wyboru Do not verify the print server can join the network (Nie przeprowadzaj testu możliwości łączenia się serwera wydruku z siecią), aby pominąć test połączenia bezprzewodowego i przejść do punktu Sprawdź możliwość komunikacji serwera wydruku poprzez sieć. Jeśli serwer wydruku został pomyślnie skonfigurowany i jest dostępny w sieci, kliknij przycisk Finish (Zakończ), aby zamknąć narzędzie konfiguracyjne. Jeśli serwer wydruku nie może podłączyć się do sieci, kliknij przycisk View Settings (Wyświetl ustawienia) i wybierz odpowiednią opcję, aby sprawdzić poprawność ustawień sieci bezprzewodowej, a następnie kliknij przycisk Next (Dalej). 11 Odłącz kabel USB od komputera i serwera wydruku. 12 Wyjmij płytę CD-ROM MarkNet N8050 Utilities z komputera, włóż płytę CD-ROM ze sterownikami drukarki lub oprogramowaniem drukarki, a następnie przejdź do sekcji Instalowanie drukarki w sieci. Tryb Advanced Mode Główne okno trybu Advanced Mode (Tryb zaawansowany) zawiera dodatkowe opcje aplikacji Lexmark Wireless Setup Utility. Kliknięcie przycisku Wizard Mode (Tryb kreatora) zmieni tryb aplikacji Wireless Setup Utility na tryb kreatora. Kliknięcie przycisku Options (Opcje) wywołuje następujące menu opcji zarządzania: Wybierz domyślny tryb aplikacji jako Wizard Mode lub Advanced Mode. Aby pominąć proces weryfikacji komunikacji bezprzewodowej, zaznacz pole wyboru Do not verify the print server can join the network (Nie przeprowadzaj testu możliwości łączenia się serwera wydruku z siecią). Proces weryfikacji może potrwać do 120 sekund. Powyższe pole wyboru można zaznaczyć i przejść do punktu 1, jeśli serwer wydruku jest konfigurowany do pracy w sieci, która nie jest jeszcze dostępna dla drukarki lub komputera konfigurującego, albo po prostu użytkownik nie chce weryfikować bezprzewodowej komunikacji z drukarką. Korzystanie z aplikacji Wireless Setup Utility 8

13 1 Wybierz wykorzystywany tryb sieci bezprzewodowej (tryb infrastruktury lub ad hoc). 2 Wprowadź parametr Network Name (Nazwa sieciowa) (SSID) dla sieci, która ma zostać wykorzystana przez drukarkę. Uwaga: Wprowadzona nazwa SSID musi dokładnie odpowiadać nazwie wykorzystywanej w sieci. W nazwach SSID rozróżniana jest wielkość liter, więc błędy tego typu w nazwie SSID uniemożliwią komunikację serwera wydruku z siecią, a proces konfiguracji należy powtórzyć. 3 Wybierz właściwy kanał sieci. 4 Wybierz właściwy typ uwierzytelniania. Opcje typów uwierzytelniania, które określą dostępne typy szyfrowania, są uzależnione od trybu sieci bezprzewodowej wybranego w punkcie 1. Dla trybu infrastruktury: Open (Otwarte) Shared (Współużytkowane) WPA Personal 802.1x RADIUS Dla trybu ad hoc: Open (Otwarte) 5 Wybierz właściwe szyfrowanie sieci. W zależności od typu uwierzytelniania wybranego w punkcie 4, możliwe są do wykorzystania różne typy szyfrowania. Dla opcji Open (Otwarte): No Encryption (Brak szyfrowania) WEP Dla opcji Shared (Współużytkowane): WEP Dla opcji WPA Personal: TKIP Dla opcji 802.1x RADIUS: No Encryption (Brak szyfrowania) WEP (klucze dynamiczne) WEP (klucze statyczne) WPA-TKIP 6 Jeśli zamierzonym typem uwierzytelniania jest 802.1x RADIUS korzystający z EAP-TLS, do uzyskania certyfikatu dla urządzenia, wymagane jest zgłoszenie żądania certyfikatu. Instrukcje dotyczące zgłaszania żądania nowego, podpisanego certyfikatu znajdują się w sekcji Tworzenie żądania certyfikatu. Jeśli wykorzystywany jest inny mechanizm uwierzytelniania 802.1x RADIUS, przejdź do punktu 7. Korzystanie z aplikacji Wireless Setup Utility 9

14 7 Skonfiguruj uwierzytelnianie i szyfrowanie. Jeśli nie wybrano żadnej z powyższych opcji, należy przejść do punktu 8. Jeśli wybrano typ uwierzytelniania 802.1x RADIUS, kliknij przycisk Configure Authentication (Konfiguruj uwierzytelnianie) i postępuj według instrukcji zawartych w sekcji Konfiguracja mechanizmu uwierzytelniania. Jeśli wybrano typ szyfrowania WPA Personal, kliknij przycisk Configure Encryption (Konfiguruj szyfrowanie) i postępuj według instrukcji zawartych w sekcji Konfiguracja szyfrowania WPA Personal. Jeśli wybrano typ szyfrowania WEP lub WEP (klucze statyczne), kliknij przycisk Configure Encryption, i postępuj według instrukcji zawartych w sekcji Konfiguracja szyfrowania WEP. 8 Kliknij przycisk Apply (Zastosuj). 9 Kliknij przycisk OK. 10 Kliknij przycisk OK, aby zamknąć aplikację. Konfiguracja mechanizmu uwierzytelniania Jeśli wybrano typy uwierzytelniania EAP-MD5, MSCHAPv2 lub LEAP: 1 Wprowadź właściwą nazwę użytkownika i hasło dla serwera uwierzytelniania 802.1x RADIUS. 2 Potwierdź hasło. 3 Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb zaawansowany), a następnie przejdź do punktu 7 instrukcji dla trybu zaawansowanego. Jeśli wybrano mechanizm uwierzytelniania PEAP: 1 Wprowadź właściwą nazwę użytkownika i hasło dla serwera uwierzytelniania 802.1x RADIUS. 2 Potwierdź hasło. 3 Kliknij opcję Install CA Certificate (Zainstaluj certyfikat CA). 4 Wprowadź ścieżkę do prawidłowego certyfikatu CA, albo kliknij przycisk Browse (Przeglądaj), aby wybrać certyfikat. Kliknij przycisk OK, aby zainstalować certyfikat, albo kliknij przycisk Cancel (Anuluj), aby anulować tę czynność. 5 Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb zaawansowany), a następnie przejdź do punktu 7 instrukcji dla trybu zaawansowanego. Jeśli wybrano mechanizm uwierzytelniania EAP-TLS: 1 Wprowadź właściwe hasło dla serwera uwierzytelniania 802.1x RADIUS. 2 Kliknij opcję Install Signed Certificate (Zainstaluj podpisany certyfikat). Korzystanie z aplikacji Wireless Setup Utility 10

15 3 Wprowadź ścieżkę do prawidłowego podpisanego certyfikatu, albo kliknij przycisk Browse (Przeglądaj), aby wybrać certyfikat. Kliknij przycisk OK, aby zainstalować certyfikat, albo kliknij przycisk Cancel (Anuluj), aby anulować tę czynność. 4 Kliknij opcję Install CA Certificate (Zainstaluj certyfikat CA). 5 Wprowadź ścieżkę do prawidłowego certyfikatu CA, albo kliknij przycisk Browse (Przeglądaj), aby wybrać certyfikat. Kliknij przycisk OK, aby zainstalować certyfikat, albo kliknij przycisk Cancel (Anuluj), aby anulować tę czynność. 6 Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb zaawansowany), a następnie przejdź do punktu 7 instrukcji dla trybu zaawansowanego. Jeśli wybrano mechanizm uwierzytelniania EAP-TTLS: 1 Wybierz właściwy mechanizm uwierzytelniania wewnętrznego, który będzie wykorzystany razem z mechanizmem EAP-TTLS. 2 Wprowadź właściwą nazwę użytkownika i hasło dla serwera uwierzytelniania 802.1x RADIUS. 3 Potwierdź hasło. 4 Kliknij opcję Install CA Certificate (Zainstaluj certyfikat CA). 5 Wprowadź ścieżkę do prawidłowego certyfikatu CA, albo kliknij przycisk Browse (Przeglądaj), aby wybrać certyfikat. Kliknij przycisk OK, aby zainstalować certyfikat, albo kliknij przycisk Cancel (Anuluj), aby zamknąć okno dialogowe certyfikatów. 6 Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb zaawansowany), a następnie przejdź do punktu 7 instrukcji dla trybu zaawansowanego. Konfiguracja szyfrowania WEP 1 Wprowadź właściwy klucz lub klucze WEP. Szyfrowanie WEP wymaga co najmniej jednego klucza WEP, ale włączonych może być do czterech kluczy. 2 Wybierz domyślny klucz przesyłania WEP. 3 Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb zaawansowany), a następnie przejdź do punktu 8 instrukcji dla trybu zaawansowanego. Konfiguracja szyfrowania WPA Personal 1 Wprowadź właściwy klucz Pre-Shared (Współdzielony). 2 Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb zaawansowany), a następnie przejdź do punktu 8 instrukcji dla trybu zaawansowanego. Korzystanie z aplikacji Wireless Setup Utility 11

16 Tworzenie żądania certyfikatu Niektóre mechanizmy uwierzytelniania do poprawnego działania wymagają certyfikatów. W sytuacji, gdy wymagany jest podpisany certyfikat, w celu jego utworzenia wymagane jest zainicjowanie żądania certyfikatu. Aby utworzyć żądanie certyfikatu: 1 Przejdź do opcji Certificates (Certyfikaty) Create Certificate Request (Utwórz żądanie certyfikatu). 2 Wprowadź właściwe informacje dotyczące certyfikatu. 3 Kliknij przycisk Browse (Przeglądaj), aby wskazać miejsce, w którym ma zostać zapisany certyfikat. 4 Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb zaawansowany), a następnie przejdź do punktu 7 instrukcji dla trybu zaawansowanego. Instalowanie drukarki w sieci Po skonfigurowaniu serwera wydruku należy zainstalować drukarkę sieciową w sieci za pomocą dysku CD-ROM ze sterownikami drukarki lub z oprogramowaniem drukarki dostarczonego razem z drukarką. Upewnij się, że w komputerze, na którym ma zostać zainstalowana drukarka, znajduje się dysk ze sterownikami drukarki lub dysk z oprogramowaniem drukarki. Podczas instalowania drukarki, wybierz kolejne punkty instalacji: Suggested (Zalecana) Network (Sieć). Proces ten może przebiegać inaczej przy instalacji różnych drukarek. Więcej informacji dotyczących instalacji drukarki w sieci znajduje się w dokumentacji drukarki. Instalowanie drukarki sieciowej na dodatkowych komputerach w sieci Jeśli drukarka sieciowa jest instalowana do pracy z wieloma komputerami w sieci, proces Instalowanie drukarki w sieci należy powtórzyć dla każdego komputera, który ma mieć dostęp do drukarki. Przy każdej kolejnej instalacji nie jest konieczna ponowna konfiguracja bezprzewodowego serwera wydruku. Instalowanie drukarki w sieci 12

17 3 Zmienianie ustawień bezprzewodowego serwera wydruku Najprostszym sposobem zmiany ustawień bezprzewodowego serwera wydruku jest skorzystanie z wbudowanego serwera WWW. Aby funkcja ta działała poprawnie, drukarka musi być prawidłowo zainstalowana w sieci. 1 Wprowadź w pasku adresu przeglądarki adres IP drukarki. Zostanie wyświetlona wbudowana strona WWW serwera wydruku. Informacje dotyczące ustalania adresu IP drukarki znajdują się sekcji Ustalanie adresu IP drukarki sieciowej. 2 Wybierz ustawienie, które ma zostać zmienione, na przykład adres IP. 3 Wprowadź zmiany, a następnie kliknij przycisk Submit (Wyślij). Ustalanie adresu IP drukarki sieciowej Adres IP drukarki sieciowej można ustalić za pomocą funkcji aplikacji IP Setup Utility lub wydruku strony z konfiguracją sieci. Korzystanie z aplikacji IP Setup Utility Aplikacja IP Setup Utility jest dodatkiem do kreatora Lexmark Wireless Setup Utility Wizard instalowanym przy uruchomieniu dysku CD-ROM MarkNet N8050 Utilities. Za pomocą tego narzędzia możliwe jest ustalenie adresu IP serwera wydruku. 1 Uruchom aplikację IP Setup Utility. Na przykład: W systemach operacyjnych Windows wybierz kolejno opcje Start Programy Lexmark IP Setup Utility. Aplikacja IP Setup Utility wyszuka wszystkie serwery wydruku i drukarki firmy Lexmark w danej sieci. Zostanie wyświetlona lista drukarek zawierająca informacje o ich adresach MAC i IP. 2 Wybierz drukarkę z listy. 3 Kliknij opcję Launch Web Page (Uruchom stronę internetową). Drukowanie strony z konfiguracją sieci Proces drukowania strony z konfiguracją sieci może różnić się w zależności od modelu drukarki. Informacje dotyczące drukowania strony z konfiguracją sieci znajdują się w dokumentacji drukarki. Uwaga: Jeśli proces instalacji produktu w sieci bezprzewodowej nie został prawidłowo zakończony, możliwe jest, że adres IP nie zostanie zamieszczony na stronie z konfiguracją sieci. Zmienianie ustawień bezprzewodowego serwera wydruku 13

18 4 Rozwiązywanie problemów Informacje zawarte w tej części mogą być pomocne przy rozwiązywaniu problemów występujących przy konfiguracji bezprzewodowego serwera wydruku. Dysk CD-ROM MarkNet N8050 Utilities nie uruchamia się automatycznie 1 Zamknij wszystkie uruchomione programy. 2 Wyjmij i włóż ponownie dysk CD-ROM MarkNet N8050 Utilities. Jeśli zostanie wyświetlone okno narzędzia konfiguracyjnego, postępuj według instrukcji programu. Jeśli okno narzędzia konfiguracyjnego nie zostanie wyświetlone, wykonaj następujące czynności: a b c Kliknij dwukrotnie ikonę Mój komputer na pulpicie. Kliknij dwukrotnie ikonę napędu CD-ROM. Jeśli jest to konieczne, kliknij dwukrotnie plik setup.exe. Aplikacja Wireless Setup Utility nie może ustanowić połączenia z drukarką Sprawdź, czy drukarka jest prawidłowo zasilana. Sprawdź, czy kabel USB jest prawidłowo podłączony do komputera i do drukarki. Podłącz drukarkę do innego portu USB komputera. Jeśli nie powiodą się kolejne próby ustanowienia połączenia za pomocą kabla USB, do skonfigurowania serwera wydruku do pracy w sieci można skorzystać z metody opisanej w części Konfiguracja ręczna, aby uniknąć pracy z aplikacją Wireless Setup Utility. Klucz sieci jest nieprawidłowy Klucz sieci jest podobny do hasła i powinien spełniać następujące kryteria: Klucz WEP dokładnie 5 lub 13 znaków kodu ASCII lub dokładnie 10 lub 26 znaków kodu szesnastkowego (zawiera wyłącznie litery A F i cyfry 0 9) Rozwiązywanie problemów 14

19 Klucz współdzielony (Pre-Shared) (tylko w trybie infrastruktury) od 8 do 63 znaków kodu ASCII Drukarka nie może przyłączyć się do sieci Wiele czynników może uniemożliwiać serwerowi wydruku przyłączenie się do sieci. Poniżej znajdują się najczęstsze sposoby rozwiązania tego problemu: Sprawdź, czy ustawienia sieci bezprzewodowej urządzenia odpowiadają ustawieniom wykorzystywanym w danej sieci. Sprawdź, czy drukarka znajduje się w zasięgu sieci. Sprawdź, czy antena opcjonalnej karty bezprzewodowego serwera wydruku jest prawidłowo podłączona. Sprawdź, czy sieć działa, a komputer wykorzystany do konfiguracji serwera wydruku może połączyć się z siecią. Jeśli sieć korzysta z filtrowania adresów MAC, dodaj do sieci adres MAC przypisany drukarce. Adres MAC można znaleźć na stronie z konfiguracją sieci. Informacje dotyczące drukowania strony z konfiguracją sieci znajdują się w dokumentacji drukarki. Jeśli serwer wydruku został skonfigurowany do pracy w sieci, która nie jest jeszcze dostępna dla drukarki lub komputera konfigurującego, a podczas procesu konfiguracji nie zaznaczono pola wyboru Do not verify the print server can join the network (Nie przeprowadzaj testu możliwości łączenia się serwera wydruku z siecią), zostanie wyświetlone okno Connection Failed (Błąd połączenia). Okno Connection Failed zawiera trzy opcje zarządzania: Aby ponownie sprawdzić połączenie bezprzewodowe, wybierz przycisk radiowy Verify the print server is available on the network (Sprawdź dostępność serwera wydruku w sieci). Aby zachować bieżące ustawienia, wybierz przycisk radiowy Accept the current settings even though the print server was unable to join the network (Zachowaj bieżące ustawienia pomimo braku możliwości podłączenia się serwera wydruku do sieci). Aby ponowić proces konfiguracji, wybierz przycisk radiowy Reconfigure the wireless print server (Skonfiguruj ponownie serwer wydruku). Wewnętrzny serwer wydruku został skonfigurowany przy użyciu prawidłowych ustawień, jednak nie można znaleźć go w sieci Sprawdź, czy drukarka jest prawidłowo zasilana, a dioda zasilania świeci. Sprawdź, czy drukarka znajduje się w zasięgu sieci bezprzewodowej. Sprawdź, czy drukarka znajduje się z dala od urządzeń elektronicznych, które mogą zakłócać sygnał radiowy sieci. Sprawdź, czy sieć bezprzewodowa korzysta z niepowtarzalnej nazwy sieciowej (SSID). Jeśli nie, możliwe jest, że drukarka łączy się z inną, znajdującą się w pobliżu siecią, która korzysta z takiej samej nazwy. Drukarka nie może przyłączyć się do sieci 15

20 Sprawdź, czy drukarce przypisano prawidłowy adres IP w sieci. Sprawdź, czy antena opcjonalnej karty bezprzewodowego serwera wydruku jest prawidłowo podłączona. Drukarka sieciowa nie drukuje Upewnij się, że drukarka jest włączona. Sprawdź stan drukarki. Upewnij się, że sieć pracuje poprawnie. Jeśli nie jesteś pewny, czy sieć pracuje poprawnie, sprawdź informacje zawarte w dokumentacji sieci lub skontaktuj się z osobą obsługującą daną sieć. Upewnij się, że sterownik drukarki jest zainstalowany na komputerze, z którego wysyłane są zadania drukowania. Uwaga: Sterownik drukarki musi być zainstalowany na każdym komputerze, który ma korzystać z drukarki. Upewnij się, że wybrano prawidłowy port drukarki. Uruchom ponownie komputer. Odinstaluj, a następnie ponownie zainstaluj oprogramowanie drukarki. Aby uzyskać dalszą pomoc, jeśli drukarka nadal nie drukuje, należy odnieść się do informacji zawartych w dokumentacji drukarki. Upewnij się, że nie występuje problem z samą drukarką. Przyłącz drukarkę bezpośrednio kablem USB do komputera i przeprowadź lokalną instalację drukarki. Jeśli przy podłączeniu bezpośrednim drukowanie jest możliwe, problem może być związany z siecią. Należy odnieść się do dokumentacji sieci; można także skontaktować się z osobą obsługującą daną sieć. Drukarka sieciowa nie drukuje 16

21 5 Konfiguracja ręczna Wewnętrzny serwer wydruku MarkNet N8050 jest dostarczany z domyślnymi ustawieniami, które umożliwiają jego konfigurację w trybie ad hoc poprzez wbudowaną stronę WWW serwera wydruku. Ponieważ ręczna metoda konfiguracji nie wymaga korzystania z aplikacji Wireless Setup Utility lub bezpośredniego połączenia z komputerem za pomocą kabla USB, wymagane jest uzyskanie dostępu do kilku ustawień sieci bezprzewodowej w komputerze i sieci. W związku z powyższym do poprawnego zakończenia procesu konfiguracji wymagana jest rozległa wiedza na temat sieci bezprzewodowej i ustawień komputera. Uwaga: Aby skonfigurować bezprzewodowy serwer wydruku za pomocą tej metody, komputer, na którym będzie przeprowadzany proces konfiguracji, musi być wyposażony w bezprzewodową kartę sieciową. Przed rozpoczęciem konfiguracji bezprzewodowego serwera wydruku należy upewnić się, że drukarka jest prawidłowo skonfigurowana Karta opcjonalna wewnętrznego bezprzewodowego serwera wydruku została prawidłowo zainstalowana. Kasety z tonerem lub kasety drukujące są prawidłowo zainstalowane. Do drukarki został załadowany papier. Drukarka jest włączona i gotowa do instalacji. Informacje pomocne przy konfiguracji drukarki, znajdują się w dokumentacji drukarki. Konfiguracja serwera wydruku w trybie ad hoc 1 Upewnij się, że dioda zasilania drukarki świeci. 2 Uzyskaj dostęp do i wynotuj bieżące parametry sieci bezprzewodowej komputera. Informacje dotyczące uzyskiwania dostępu do bieżących parametrów sieci bezprzewodowej znajdują się w dokumentacji dotyczącej sieci bezprzewodowej; można także skontaktować się z osobą obsługującą daną sieć. Konfiguracja ręczna 17

22 3 Zmień bieżące parametry sieci bezprzewodowej na następujące: Parametr sieci bezprzewodowej SSID (Network Name (Nazwa sieciowa) lub Service Set ID (Identyfikator zestawu usług)) Basic Service Set Type (BSST) (Podstawowy typ zestawu usług) Data Encryption Mode (Tryb szyfrowania danych) WEP Key (Klucz WEP) Ustaw na print server (serwer wydruku) Ad Hoc None (Brak) None (Brak) 4 Sprawdź adres IP drukarki. Drukarce zostanie przypisany adres IP metodą AutoIP (Automatyczne przydzielanie adresu IP). Adres powinien zawierać się w zakresie Uzyskaj dostęp do adresu IP drukarki za pomocą jednej z poniższych metod: Wydrukuj stronę z konfiguracją sieci. Więcej informacji dotyczących drukowania strony z konfiguracją sieci znajduje się w sekcji Drukowanie strony z konfiguracją sieci lub w dokumentacji drukarki. Skorzystaj z aplikacji Setup Utility (Narzędzie konfiguracyjne), znajdującej się na dysku CD-ROM MarkNet N8050 Utilities, aby wyświetlić adres IP serwera wydruku. 5 Upewnij się, że przypisany adres IP komputera jest różny od adresu IP drukarki, ale znajduje się w tym samym zakresie. Na przykład: Urządzenie Adres IP Komputer Serwer wydruku Jeśli adres IP komputera nie znajduje się w tym samym zakresie co adres IP serwera wydruku, należy odpowiednio zmienić ten adres na znajdujący się we właściwym zakresie. Informacje dotyczące określania i dokonywania zmian adresu IP znajdują się w dokumentacji komputera lub systemu operacyjnego. 6 Aby uzyskać dostęp do wbudowanej strony WWW serwera wydruku, otwórz przeglądarkę internetową i wprowadź adres IP serwera wydruku tak jak adres URL. Uwaga: Przed kontynuowaniem procesu konfiguracji, jeśli zamierzonym trybem zabezpieczenia sieci bezprzewodowej jest 802.1x RADIUS, a do metody uwierzytelniania wymagane są certyfikaty podpisane i/lub certyfikaty CA, aby ustanowić potrzebne certyfikaty należy odnieść się do sekcji Zarządzanie certyfikatami. Konfiguracja serwera wydruku w trybie ad hoc 18

23 7 Kliknij opcję Configuration (Konfiguracja) znajdującą się w lewej części strony WWW. 8 W podgrupie Other Settings (Inne ustawienia) kliknij opcję Network/Ports (Sieć/Porty). 9 W podgrupie Network/Ports (Sieć/Porty) kliknij opcję Wireless (Sieć bezprzewodowa). 10 Zmień znajdujące się na liście ustawienia sieci tak, aby odpowiadały ustawieniom sieci bezprzewodowej, w której drukarka będzie pracować, wraz z parametrami: SSID BSS type (Typ BSS) Channel Number (Ad Hoc only) (Numer kanału tylko w połączeniach ad hoc) Wireless Security Mode (Tryb zabezpieczenia sieci bezprzewodowej) Encryption Mode (Tryb szyfrowania) jeśli ma zastosowanie Wprowadzona nazwa SSID musi dokładnie odpowiadać nazwie wykorzystywanej w sieci. W nazwach SSID rozróżniana jest wielkość liter, więc błędy tego typu w nazwie SSID uniemożliwią komunikację serwera wydruku z siecią, a proces konfiguracji należy powtórzyć. Uwaga: Jeśli jako tryb zabezpieczeń wybrano WEP, aby uzyskać dostęp do menu wprowadzania dodatkowych kluczy zabezpieczających, należy kliknąć opcję Advanced Settings (Ustawienia zaawansowane). 11 Kliknij przycisk Submit (Wyślij). 12 Przywróć oryginalne wartości ustawień sieci bezprzewodowej komputera, które wynotowano w punkcie 3. Zarządzanie certyfikatami Niektóre mechanizmy uwierzytelniania związane z trybem zabezpieczenia sieci bezprzewodowej 802.1x RADIUS wymagają wykorzystywania certyfikatu CA (PEAP i EAP-TTLS) lub zarówno certyfikatu podpisanego, jak i CA (EAP-TLS). Aby zarządzać certyfikatami do wykorzystania z trybem 802.1x RADIUS: 1 Na wbudowanej stronie WWW serwera wydruku, kliknij znajdującą się w lewej części ekranu opcję Configuration (Konfiguracja). 2 Kliknij opcję Certificate Management (Zarządzanie certyfikatami). 3 Wypełnij odpowiednie opcje zarządzania. 4 Wróć do ekranu głównego wbudowanej strony WWW i przejdź do punktu 7 instrukcji w sekcji Konfiguracja serwera wydruku w trybie ad hoc. Aby zainstalować nowy certyfikat CA: 1 W podgrupie Certificate Configuration (Konfiguracja certyfikatu) kliknij opcję Install A New Certificate Authority Certificate (Zainstaluj nowy certyfikat urzędu certyfikacji). 2 Przejrzyj lokalizacje i wskaż prawidłowy certyfikat, a następnie kliknij przycisk Submit (Wyślij). Konfiguracja serwera wydruku w trybie ad hoc 19

24 Aby wysłać żądanie i zainstalować nowy certyfikat podpisany: 1 W podgrupie Certificate Configuration (Konfiguracja certyfikatu) kliknij opcję Update The Certificate Signing Request (Aktualizuj żądanie podpisania certyfikatu). 2 Wprowadź odpowiednie informacje dotyczące certyfikatu. 3 Kliknij opcję Update Certificate Signing Request (Aktualizuj żądanie podpisania certyfikatu). 4 W podgrupie Certificate Signing Request (Żądanie podpisania certyfikatu) kliknij Download The Certificate Signing Request (Pobierz żądanie podpisania certyfikatu). 5 Aby podpisać certyfikat, należy skorzystać z systemu urzędu certyfikacji. Więcej informacji dotyczących certyfikatów podpisanych znajduje się w dokumentacji dotyczącej uwierzytelniania 802.1x RADIUS. 6 W podgrupie Certificate Configuration (Konfiguracja certyfikatu) kliknij opcję Install New Certificate (Zainstaluj nowy certyfikat). Konfiguracja serwera wydruku za pomocą panelu operacyjnego Opcjonalny sposób ustawiania parametrów Network Name (Nazwa sieciowa) (SSID) i Network Mode (Tryb pracy sieci) (ad hoc lub infrastruktury) za pomocą panelu operacyjnego drukarki dostępny jest dla określonych modeli drukarek. Informacje dotyczące poruszania się po menu drukarki, pomocne przy znajdowaniu odpowiednich opcji znajdują się w dokumentacji drukarki. Nazwy menu odnoszące się do ustawień sieci bezprzewodowej mogą różnić się w zależności od modelu drukarki. Uwaga: Ta metoda konfiguracji nie jest zalecana dla sieci zabezpieczonych, ponieważ parametry Network Name (Nazwa sieciowa) i Network Mode (Tryb pracy sieci) są jedynymi ustawieniami możliwymi do skonfigurowania bezprzewodowo, dostępnymi z panelu operacyjnego drukarki. Instalowanie drukarki w sieci Po skonfigurowaniu serwera wydruku należy zainstalować drukarkę sieciową na komputerach przyłączonych do sieci przy wykorzystaniu dysków CD-ROM ze sterownikami drukarki lub z oprogramowaniem drukarki dostarczonych razem z drukarką. Upewnij się, że w komputerze, na którym ma zostać zainstalowana drukarka, znajduje się dysk ze sterownikami drukarki lub dysk z oprogramowaniem drukarki. Podczas instalowania drukarki, wybierz kolejne punkty instalacji: Suggested (Zalecana) Network (Sieć). Proces ten może przebiegać różnie w przypadku różnych drukarek. Instalowanie drukarki sieciowej na dodatkowych komputerach w sieci Jeśli drukarka sieciowa jest instalowana do pracy z wieloma komputerami w sieci, proces Instalowanie drukarki w sieci należy powtórzyć dla każdego komputera, który ma mieć dostęp do drukarki. Przy każdej kolejnej instalacji nie jest konieczna ponowna konfiguracja bezprzewodowego serwera wydruku. Konfiguracja serwera wydruku za pomocą panelu operacyjnego 20

25 Słowniczek 802.1x RADIUS. Protokół uwierzytelniający użytkownika używany razem z serwerem uwierzytelniania typu RADIUS. Adres IP. Liczba identyfikująca każde urządzenie podłączone do sieci. Na przykład: Adres MAC. 12-znakowy identyfikator, niepowtarzalny dla każdego urządzenia sieciowego. Na przykład: e8. ASCII. Standardowy zestaw znaków zawierający 96 wielkich i małych liter, oraz dodatkowo 32 niedrukowalne znaki formatowania. Certyfikat CA. Certyfikat urzędu certyfikacji jest plikiem wykorzystywanym do sprawdzania podpisu wystawianego przez posiadacza certyfikatu. Certyfikat podpisany. Certyfikat wydany przez urząd certyfikacji, gwarantujący autentyczność posiadacza certyfikatu. DHCP (Dynamic Host Configuration Protocol). Protokół dynamicznej konfiguracji hosta; protokół dynamicznie przypisujący adresy IP urządzeniom w sieci. Przy włączonym adresowaniu dynamicznym, urządzenie automatycznie wysyła żądanie przydzielenia adresu IP za każdym razem, gdy podłączane jest do sieci. Oznacza to, że nowe urządzenie można przyłączyć do sieci bez ręcznego przypisywania niepowtarzalnego adresu IP. Drukarka sieciowa. Urządzenie drukujące, które nie wymaga lokalnego podłączenia do komputera. Karta opcjonalna. Urządzenie opcjonalne, które można zainstalować w innym urządzeniu, zapewniające dodatkowe funkcje. Klucz dynamiczny. Klucz zabezpieczeń generowany losowo, przypisywany przez serwer urządzeniu lub użytkownikowi w celach bezpieczeństwa. Klucz statyczny. Z góry określony klucz zabezpieczeń przypisany do urządzenia lub użytkownika w celach uwierzytelniania. Klucz współdzielony (PSK, Pre-Shared Key). Stały, współdzielony klucz zabezpieczeń lub hasło wprowadzane przez użytkownika w celu ustalenia kluczy zabezpieczeń w środowisku WPA. 21

26 Klucz zabezpieczeń. Klucz zabezpieczeń wykorzystywany tak jak hasło w protokołach zabezpieczeń WPA lub WEP, spełniający następujące kryteria: Klucze WPA przy wykorzystaniu kodu szesnastkowego prawidłowe klucze składają się co najmniej z 64 znaków; przy wykorzystaniu kodu ASCII prawidłowe klucze składają się z 8 do 63 znaków. Uwierzytelnianie WPA nie jest obsługiwane w konfiguracji z trybem ad hoc. Klucze WEP przy wykorzystaniu kodu szesnastkowego prawidłowe klucze składają się 10 lub 26 znaków; przy wykorzystaniu kodu ASCII prawidłowe klucze składają się z 5 lub 13 znaków. Mechanizm uwierzytelniania. Metoda lub mechanizm, za pomocą którego protokół uwierzytelniania jest wykonywany. Uwierzytelnianie 802.1x RADIUS korzysta z następujących mechanizmów: EAP-MD5 EAP-TLS EAP-TTLS LEAP MSCHAPv2 PEAP Numer kanału. Liczba związana z częstotliwością radiową, z którą pracuje urządzenie standardu Dostępne numery kanałów są różne w zależności od regionu geograficznego. Podsieć. Wydzielona część sieci, którą łączy wspólna część adresu. W sieciach TCP/IP podsieci określane są jako wszystkie urządzenia, których adresy IP mają taki sam prefiks. Na przykład: wszystkie urządzenia z adresem IP zaczynającym się od zazwyczaj będą stanowić jedną podsieć. Port drukarki. W nazewnictwie systemu Windows fizyczne lub logiczne połączenie z drukarką. Na przykład: LPT1 oznacza, że drukarka jest podłączona kablem równoległym do fizycznego portu równoległego. USB001 oznacza, że drukarka jest podłączona kablem USB do fizycznego portu USB. Print_Server_E320_ D0 oznacza logiczne połączenie sieciowe z drukarką. Sieć w trybie ad hoc. Sieć samodzielna lub równorzędna, w której urządzenia bezprzewodowe łączą się bezpośrednio między sobą bez wykorzystania bezprzewodowego punktu dostępu lub stacji bazowej. Sieć w trybie infrastruktury. Sieć w której urządzenia bezprzewodowe łączą się poprzez centralny, bezprzewodowy punkt dostępu lub stację bazową. Sieć w trybie infrastruktury może zawierać wiele bezprzewodowych punktów dostępu. SSID (Service Set ID). Identyfikator zestawu usług, znany także jako nazwa sieciowa, to niepowtarzalne oznaczenie, które odróżnia od siebie sieci bezprzewodowe. Komunikujące się urządzenia bezprzewodowe muszą korzystać z tej samej nazwy SSID. Nazwy SSID składają się z maksymalnie 32 znaków, przy rozróżnianiu wielkich i małych liter. Szesnastkowy. System liczbowy wykorzystywany do zapisu liczb binarnych na bazie 16 znaków. Szyfrowanie. Przekształcanie danych w ściśle określony kod, w celu ochrony przed złamaniem bezpieczeństwa informacji podczas przesyłania w sieci. Słowniczek 22

27 TCP/IP (Transmission Control Protocol/Internet Protocol). Protokół sterujący transmisją (TCP) i protokół Internetu (IP) to protokoły umożliwiające łączenie się między sobą różnych typów komputerów. Na tym zestawie protokołów bazuje sieć Internet. TKIP (Temporal Key Integrity Protocol). Protokół wykorzystywany w trybie szyfrowania danych WPA, który koduje klucze zabezpieczeń za pomocą algorytmu mieszania i dodaje funkcję sprawdzania integralności danych, która określa, czy nie dokonano penetracji kluczy. Tryb szyfrowania danych. Protokół zabezpieczający wykorzystywany do zabezpieczania danych przesyłanych poprzez sieć bezprzewodową, zapewniający uwierzytelnianie sieci. Typ BSS (Basic Service Set). Podstawowy zestaw usług; typ wykorzystywanej sieci bezprzewodowej. Występują dwa następujące typy BSS: Sieć w trybie infrastruktury Sieć w trybie ad hoc Typ uwierzytelniania sieci. Tryb szyfrowania danych wykorzystywany w sieci, zapobiegający przed przyłączaniem się i uzyskiwaniem dostępu do sieci bezprzewodowej przez nieupoważnionych użytkowników lub urządzeń. Urząd certyfikacji. Organ podpisujący certyfikat, w celu sprawdzenia tożsamości posiadacza certyfikatu. Uwierzytelnianie. Proces sprawdzania tożsamości użytkownika lub urządzenia w środowisku sieciowym za pomocą haseł, certyfikatów lub tokenów. WEP (Wired Equivalency Protocol). Protokół zabezpieczeń zdefiniowany w specyfikacji b, wykorzystywany do szyfrowania danych i uwierzytelniania użytkowników. WPA (Wi-Fi Protected Access). Protokół zabezpieczeń sieci bezprzewodowych zdefiniowany przez organizację Wi-Fi Alliance, zaprojektowany jako ulepszenie protokołu zabezpieczeń WEP dzięki poprawionemu szyfrowaniu danych i uwierzytelnianiu użytkownika. Słowniczek 23

28 Oświadczenie o ograniczonej gwarancji na MarkNet N8050 Lexmark International, Inc., Lexington, KY, USA Niniejsza ograniczona gwarancja ma zastosowanie w Stanach Zjednoczonych i Kanadzie. Użytkownicy spoza Stanów Zjednoczonych i Kanady informacje na temat gwarancji obowiązującej w danym kraju otrzymują wraz z produktem. Niniejsza ograniczona gwarancja ma zastosowanie tylko do produktu zakupionego w firmie Lexmark lub od przedstawiciela firmy Lexmark, w dalszej części oświadczenia nazywanego Przedstawicielem, w celach użytkowych, a nie do odsprzedaży. Ograniczona gwarancja Firma Lexmark gwarantuje, że ten produkt: jest wytworzony z nowych części lub części nowych i naprawionych, które działają tak jak nowe; przy normalnym używaniu jest wolny od wad materiałowych i wykonawczych. Jeśli produkt w czasie trwania okresu gwarancyjnego nie funkcjonuje, jak zagwarantowano, należy skontaktować się z Przedstawicielem lub firmą Lexmark w celu darmowej naprawy lub wymiany (wybór należy do firmy Lexmark). Jeśli niniejszy produkt jest dodatkiem lub opcjonalnym elementem wyposażenia, niniejsze oświadczenie ma zastosowanie tylko wtedy, gdy ten dodatek lub element opcjonalny jest używany wraz z produktem, do którego został przeznaczony. W celu uzyskania serwisu gwarancyjnego konieczne może być przedstawienie dodatku lub opcjonalnego elementu razem z produktem. Jeśli produkt zostanie przekazany innemu użytkownikowi, serwis gwarancyjny zgodnie z warunkami niniejszego oświadczenia jest dostępny dla nowego użytkownika do końca okresu gwarancyjnego. Nowemu użytkownikowi należy przekazać oryginalny dowód zakupu oraz niniejsze oświadczenie. Serwis gwarancyjny Okres obowiązywania gwarancji wynosi 12 miesięcy od daty zakupu podanej na dowodzie zakupu. Użytkownik może być zobligowany do przedstawienia oryginalnego dowodu zakupu, aby uzyskać serwis gwarancyjny. Konieczne może być dostarczenie produktu do Przedstawiciela lub firmy Lexmark lub wysłanie odpowiednio zapakowanego produktu przesyłką opłaconą z góry w miejsce wyznaczone przez firmę Lexmark. Firma nie ponosi odpowiedzialności za zaginięcie lub zniszczenie produktu podczas transportu do przedstawiciela lub w miejsce wyznaczone przez firmę Lexmark. Gdy serwis gwarancyjny dotyczy wymiany produktu lub jego części, wymieniany element staje się własnością Przedstawiciela lub firmy Lexmark. Element może być wymieniony na nowy lub naprawiony element. Wymieniony element przyjmuje pozostały okres gwarancyjny oryginalnego produktu. Wymiana nie jest dostępna dla użytkownika, jeśli produkt przedstawiony do wymiany jest zniszczony, zmodyfikowany, wymaga naprawy nieobjętej serwisem gwarancyjnym, jego naprawa jest niemożliwa lub produkt jest obłożony zobowiązaniami prawnymi, ograniczeniami, prawami zatrzymania lub obciążeniami. Przed przedstawieniem produktu serwisowi gwarancyjnemu należy usunąć wszystkie kasety drukujące, programy, dane i przenośne urządzenia pamięciowe (chyba że firma Lexmark zaleci inaczej). Szczegółowe objaśnienie warunków gwarancji i informacje o najbliższym autoryzowanym serwisie w danym rejonie można znaleźć w witrynie internetowej firmy Lexmark pod adresem Zdalna pomoc techniczna jest dostępna dla niniejszego produktu przez okres gwarancji. Dla produktów już niepodlegających gwarancji firmy Lexmark pomoc techniczna może być niedostępna lub dostępna tylko za opłatą. Zakres ograniczonej gwarancji Firma Lexmark nie gwarantuje bezawaryjnego lub wolnego od błędów działania produktu, ani trwałości wydruków wykonywanych przy pomocy produktu. Serwis gwarancyjny nie obejmuje uszkodzeń spowodowanych przez takie czynniki, jak: modyfikacje lub nieautoryzowana rozbudowa; wypadki, użytkowanie w sposób niewłaściwy lub niezgodny z instrukcjami, podręcznikami lub wskazówkami firmy Lexmark; nieodpowiednie otoczenie lub środowisko pracy; przeprowadzanie konserwacji przez serwis inny niż firmy Lexmark lub autoryzowany przez firmę Lexmark; przedłużenie działania produktu poza jego normalny cykl eksploatacyjny; korzystanie z nośników wydruku innych niż zalecane przez firmę Lexmark; modyfikowanie, odnawianie, napełnianie lub naprawianie za pomocą części lub materiałów eksploatacyjnych innych producentów; produkty, materiały eksploatacyjne (np. tonery i atramenty), oprogramowanie lub interfejsy inne niż dostarczone przez firmę Lexmark. W ZAKRESIE DOPUSZCZANYM PRZEZ PRAWO ANI FIRMA LEXMARK ANI JEJ DOSTAWCY I PRZEDSTAWICIELE NIE PRZYZNAJĄ ŻADNYCH INNYCH GWARANCJI W SPOSÓB WYRAźNY LUB DOROZUMIANY DOTYCZĄCYCH TEGO PRODUKTU, A ZWŁASZCZA WYKLUCZAJĄ DOROZUMIANE GWARANCJE DOTYCZĄCE PRZYDATNOŚCI DO SPRZEDAŻY, PRZYDATNOŚCI DO OKREŚLONEGO CELU ORAZ ZADOWALAJĄCEJ JAKOŚCI. WSZYSTKIE GWARANCJE, KTÓRYCH WYKLUCZENIE NIE JEST DOPUSZCZANE PRZEZ OBOWIĄZUJĄCE PRAWO, OGRANICZONE SĄ DO OKRESU OBOWIĄZYWANIA NINIEJSZEJ GWARANCJI. ŻADNE GWARANCJE WYRAźNE ANI DOMNIEMANE NIE MAJĄ ZASTOSOWANIA PO UPŁYWIE TEGO OKRESU. WSZYSTKIE INFORMACJE, PARAMETRY, CENY I ADRESY PUNKTÓW SERWISOWYCH MOGĄ ZOSTAĆ ZMIENIONE W KAŻDEJ CHWILI, BEZ UPRZEDZENIA. Ograniczenie odpowiedzialności Jedyne możliwe do uzyskania przez użytkownika zadośćuczynienie w ramach niniejszej ograniczonej gwarancji zostało określone w tym dokumencie. Jakiekolwiek roszczenia kierowane w ramach niniejszej ograniczonej gwarancji do firmy Lexmark lub Przedstawiciela dotyczące wydajności lub braku wydajności tego produktu mogą zostać uwzględnione z pokryciem rzeczywistych szkód do limitu określonego w następnym punkcie. Odpowiedzialność finansowa firmy Lexmark za rzeczywiste szkody wynikające z dowolnego powodu jest ograniczona do wysokości kosztów poniesionych na zakup produktu, który spowodował szkody. To ograniczenie odpowiedzialności nie ma zastosowania
