Pascal - grafika. Uruchomienie trybu graficznego. Moduł graph. Domyślny tryb graficzny

Transkrypt

1 Moduł graph Pascal - grafika Pascal zawiera standardowy moduł do tworzenia obiektów graficznych linii, punktów, figur geometrycznych itp. Chcąc go użyć należy w programie (w nagłówku) wstawić deklarację: uses graph; 1 2 Uruchomienie trybu graficznego InitGraph (Sterownik: Integer, Tryb: Integer, Ścieżka: String); sterownik identyfikator karty sterownika graficznego; tryb tryb graficzny (rozdzielczość, ilość kolorów); ścieżka katalog, w którym znajduje się sterownik *.bgi (zazwyczaj c:\tp\bgi) Domyślny tryb graficzny Wykrywanie domyślnego trybu graficznego i karty graficznej Sterownik:=Detect; lub Sterownik:=0; 3 4

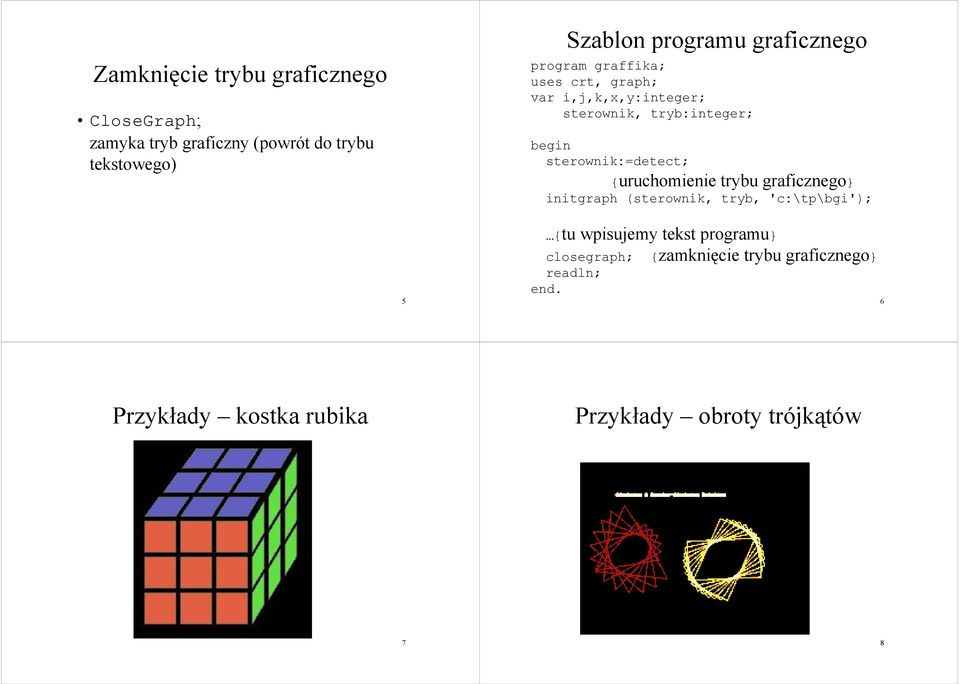

2 Zamknięcie trybu graficznego CloseGraph; zamyka tryb graficzny (powrót do trybu tekstowego) Szablon programu graficznego program graffika; var i,j,k,x,y:integer; {uruchomienie trybu graficznego} 5 {tu wpisujemy tekst programu} closegraph; {zamknięcie trybu graficznego} 6 Przykłady kostka rubika Przykłady obroty trójkątów 7 8

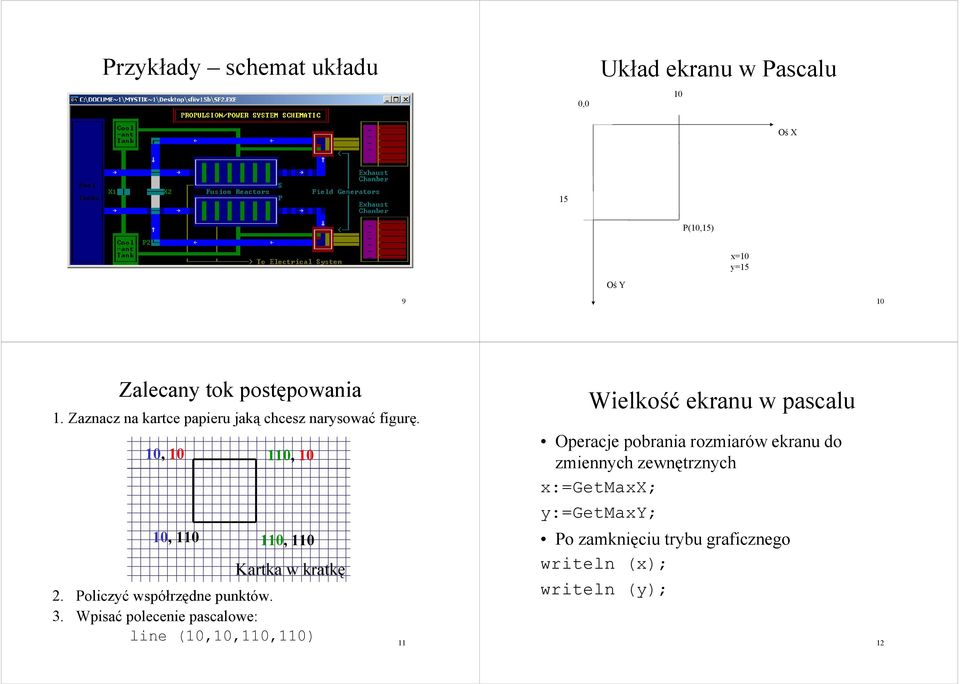

3 Przykłady schemat układu Układ ekranu w Pascalu 0,0 10 Oś X 15 P(10,15) x=10 y=15 Oś Y 9 10 Zalecany tok postępowania 1. Zaznacz na kartce papieru jaką chcesz narysować figurę. 10, 10 10, , , Policzyć współrzędne punktów. 3. Wpisać polecenie pascalowe: line (10,10,110,110) 11 Wielkość ekranu w pascalu Operacje pobrania rozmiarów ekranu do zmiennych zewnętrznych x:=getmaxx; y:=getmaxy; Po zamknięciu trybu graficznego writeln (x); writeln (y); 12

4 Najprostszy program graficzny program graffika; Rysowanie figur geometrycznych var i,j,k,x,y:integer; x:=getmaxx; y:=getmaxy; closegraph; writeln ('wspolrzedna x ekranu wynosi ',x); writeln ('wspolrzedna y ekranu wynosi ',y); Linia line (x1, y1, x2, y2); x1, y1 to współrzędne X,Y początku linii, x2, y2 to współrzędne X,Y końca linii Koło circle (x,y, promień); x, y to współrzędne X,Y środka, promień to długość promienia koła, x1,y1 x1,y2 x,y promień Składnia Line (x1, y1, x2, y2: Integer); Składnia Circle (X,Y: Integer; Radius: Word); Przykład Line (50,75,240,240); 15 Przykład Circle (300,300,100); 16

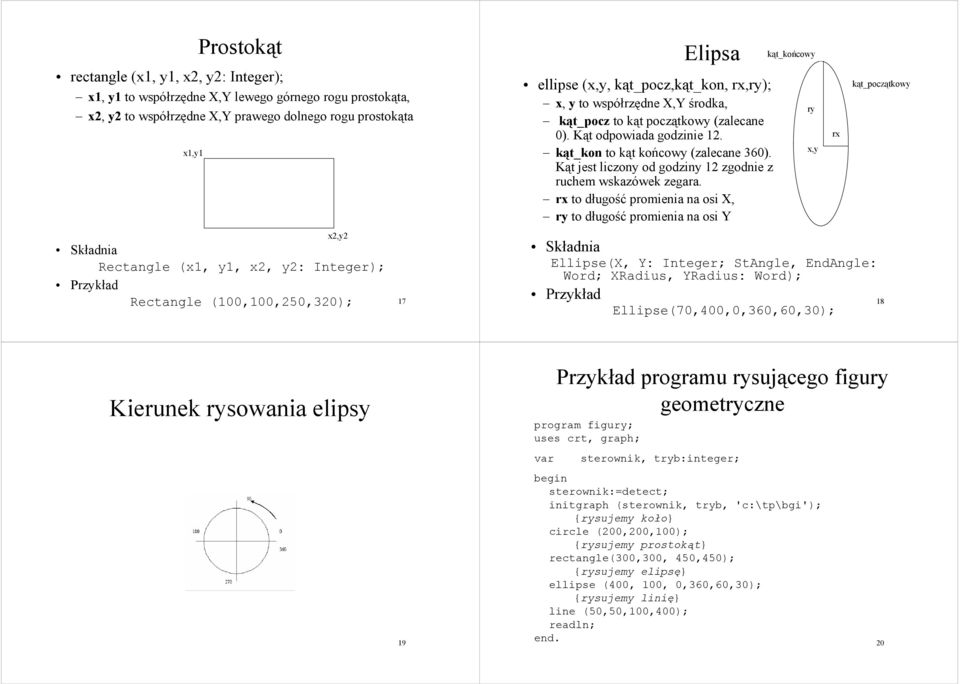

5 Prostokąt rectangle (x1, y1, x2, y2: Integer); x1, y1 to współrzędne X,Y lewego górnego rogu prostokąta, x2, y2 to współrzędne X,Y prawego dolnego rogu prostokąta x1,y1 x2,y2 Składnia Rectangle (x1, y1, x2, y2: Integer); Przykład Rectangle (100,100,250,320); 17 Elipsa ellipse (x,y, kąt_pocz,kąt_kon, rx,ry); x, y to współrzędne X,Y środka, kąt_pocz to kąt początkowy (zalecane 0). Kąt odpowiada godzinie 12. kąt_kon to kąt końcowy (zalecane 360). Kąt jest liczony od godziny 12 zgodnie z ruchem wskazówek zegara. rx to długość promienia na osi X, ry to długość promienia na osi Y kąt_końcowy Składnia Ellipse(X, Y: Integer; StAngle, EndAngle: Word; XRadius, YRadius: Word); Przykład Ellipse(70,400,0,360,60,30); ry x,y rx kąt_początkowy 18 Kierunek rysowania elipsy 19 Przykład programu rysującego figury geometryczne program figury; var {rysujemy koło} circle (200,200,100); {rysujemy prostokąt} rectangle(300,300, 450,450); {rysujemy elipsę} ellipse (400, 100, 0,360,60,30); {rysujemy linię} line (50,50,100,400); 20

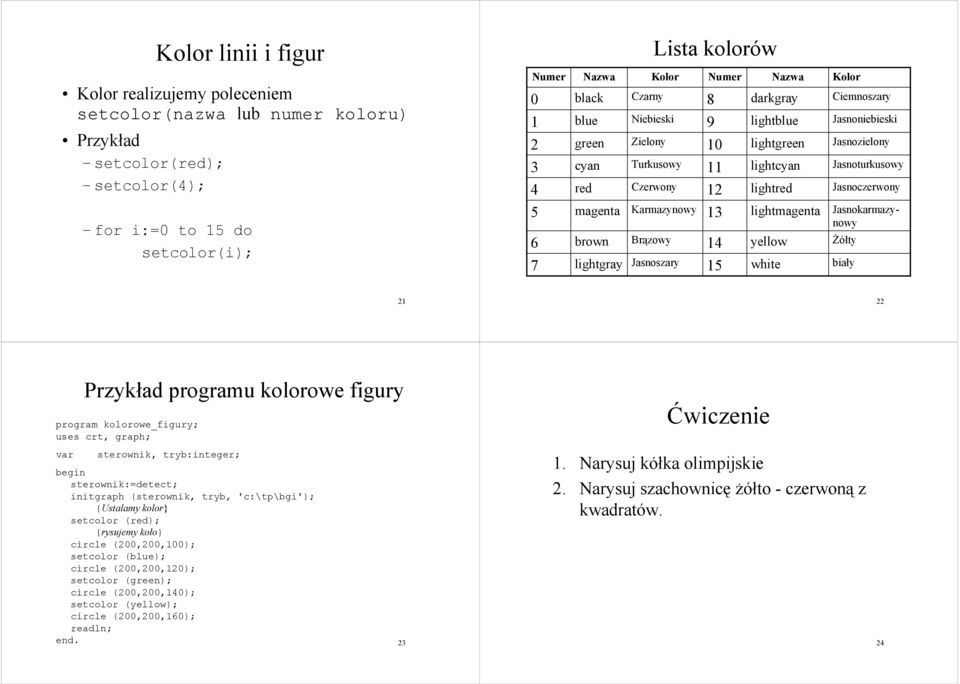

6 Kolor linii i figur Lista kolorów Kolor realizujemy poleceniem setcolor(nazwa lub numer koloru) Przykład setcolor(red); setcolor(4); for i:=0 to 15 do setcolor(i); Numer Nazwa black blue green cyan red magenta brown lightgray Kolor Czarny Niebieski Zielony Turkusowy Czerwony Karmazynowy Brązowy Jasnoszary Numer Nazwa darkgray lightblue lightgreen lightcyan lightred lightmagenta yellow white Kolor Ciemnoszary Jasnoniebieski Jasnozielony Jasnoturkusowy Jasnoczerwony Jasnokarmazynowy Żółty biały Przykład programu kolorowe figury Ćwiczenie program kolorowe_figury; var 1. Narysuj kółka olimpijskie 2. Narysuj szachownicę żółto - czerwoną z {Ustalamy kolor} kwadratów. setcolor (red); {rysujemy koło} circle (200,200,100); setcolor (blue); circle (200,200,120); setcolor (green); circle (200,200,140); setcolor (yellow); circle (200,200,160); 23 24

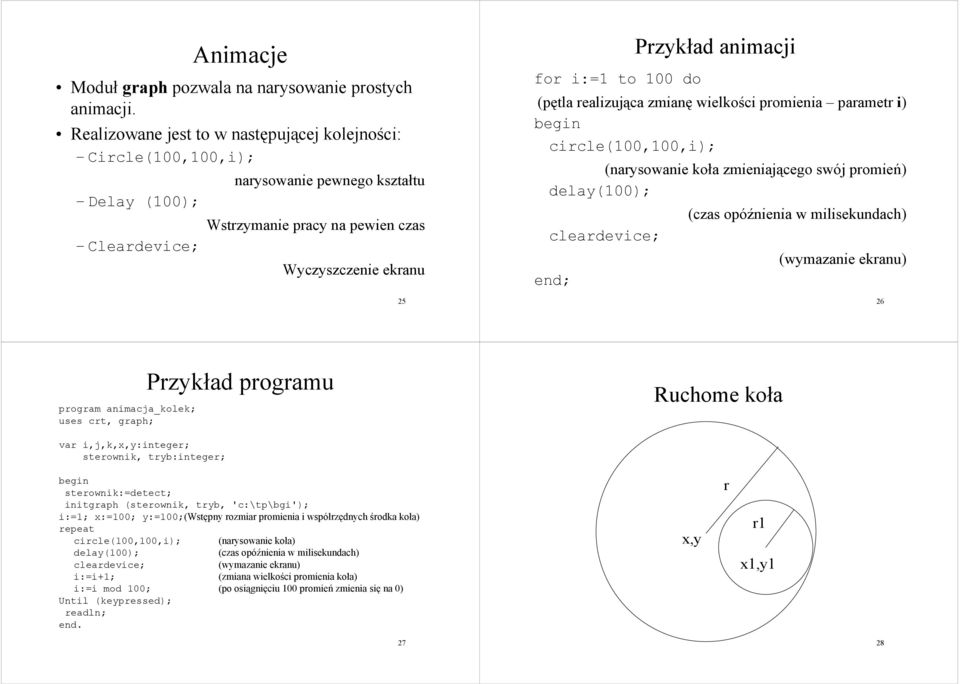

7 Animacje Moduł graph pozwala na narysowanie prostych animacji. Realizowane jest to w następującej kolejności: Circle(100,100,i); narysowanie pewnego kształtu Delay (100); Wstrzymanie pracy na pewien czas Cleardevice; Wyczyszczenie ekranu 25 Przykład animacji for i:=1 to 100 do (pętla realizująca zmianę wielkości promienia parametr i) circle(100,100,i); (narysowanie koła zmieniającego swój promień) delay(100); (czas opóźnienia w milisekundach) cleardevice; (wymazanie ekranu) end; 26 program animacja_kolek; Przykład programu Ruchome koła var i,j,k,x,y:integer; i:=1; x:=100; y:=100;(wstępny rozmiar promienia i współrzędnych środka koła) repeat circle(100,100,i); (narysowanie koła) delay(100); (czas opóźnienia w milisekundach) cleardevice; (wymazanie ekranu) i:=i+1; (zmiana wielkości promienia koła) i:=i mod 100; (po osiągnięciu 100 promień zmienia się na 0) Until (keypressed); x,y r r1 x1,y

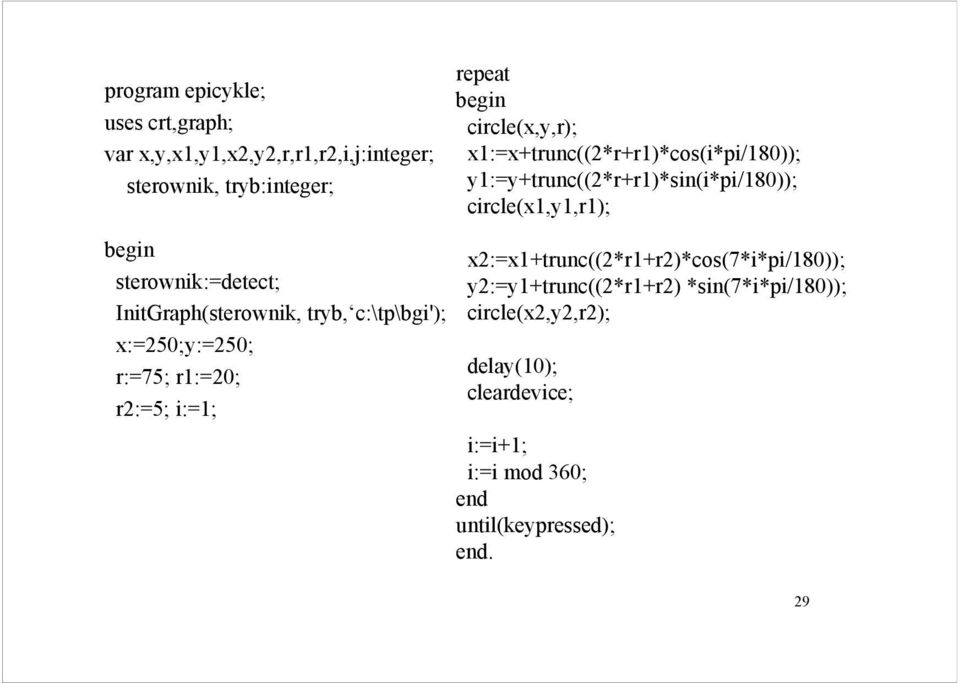

8 program epicykle; uses crt,graph; var x,y,x1,y1,x2,y2,r,r1,r2,i,j:integer; repeat circle(x,y,r); x1:=x+trunc((2*r+r1)*cos(i*pi/180)); y1:=y+trunc((2*r+r1)*sin(i*pi/180)); circle(x1,y1,r1); InitGraph(sterownik, tryb, c:\tp\bgi'); x:=250;y:=250; r:=75; r1:=20; r2:=5; i:=1; x2:=x1+trunc((2*r1+r2)*cos(7*i*pi/180)); y2:=y1+trunc((2*r1+r2) *sin(7*i*pi/180)); circle(x2,y2,r2); delay(10); cleardevice; i:=i+1; i:=i mod 360; end until(keypressed); 29
