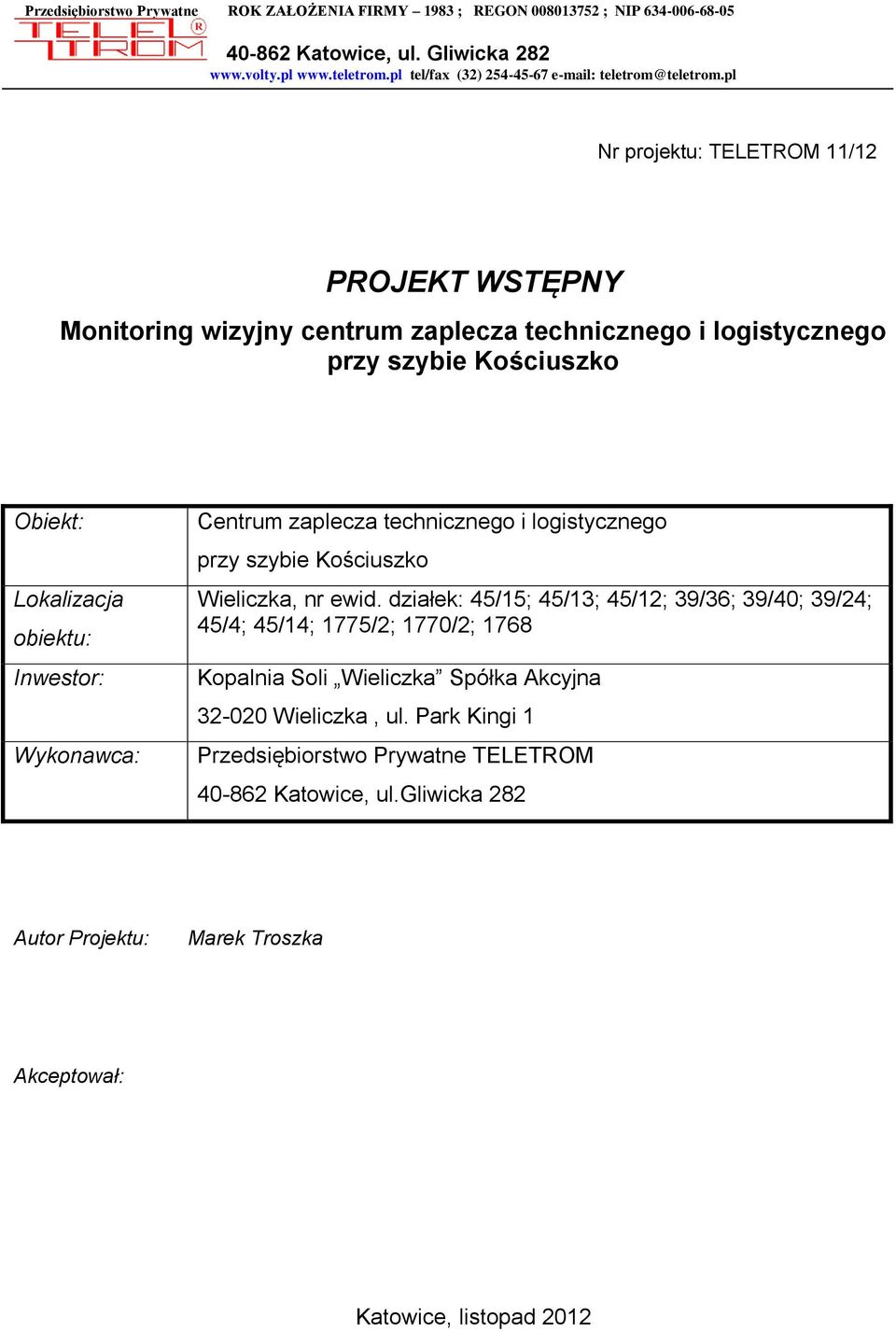

1 Przedsiębiorstwo Prywatne ROK ZAŁOŻENIA FIRMY 1983 ; REGON ; NIP Katowice, ul. Gliwicka tel/fax (32) teletrom@teletrom.pl Nr projektu: TELETROM 11/12 PROJEKT WSTĘPNY Monitoring wizyjny centrum zaplecza technicznego i logistycznego przy szybie Kościuszko Obiekt: Lokalizacja obiektu: Inwestor: Wykonawca: Centrum zaplecza technicznego i logistycznego przy szybie Kościuszko Wieliczka, nr ewid. działek: 45/15; 45/13; 45/12; 39/36; 39/40; 39/24; 45/4; 45/14; 1775/2; 1770/2; 1768 Kopalnia Soli Wieliczka Spółka Akcyjna Wieliczka, ul. Park Kingi 1 Przedsiębiorstwo Prywatne TELETROM Katowice, ul.gliwicka 282 Autor Projektu: Marek Troszka Akceptował: Katowice, listopad 2012

2 SPIS TREŚCI 1. Przedmiot i zakres opracowania Podstawa opracowania Opis techniczny Struktura systemu Punkty krosownicze i stanowisko nadzoru wizyjnego Dobór urządzeń i ich okablowanie Zasilanie w energię elektryczną Zestawienie materiałów... 7 SPIS RYSUNKÓW

3 Przedmiot i zakres opracowania Opracowanie stanowi wstępną dokumentację techniczną wykonania monitoringu wizyjnego terenu centrum zaplecza technicznego i logistycznego przy szybie Kościuszko w Kopalni Soli Wieliczka. Uzupełnieniem monitoringu wizyjnego będzie system sygnalizacji włamania i napadu SSWiN. Rozwiązanie to umożliwia zdalny nadzór terenu oraz powiadamianie służb ochrony Kopalni o próbie dostępu osób nieuprawnionych. Projekt zakresem swoim obejmuje: Montaż 7 stacjonarnych oraz 5 obrotowych, zewnętrznych kamer IP Montaż elementów systemu SSWiN Przygotowanie dwóch punktów krosowniczych, zawierających urządzenia aktywne Zorganizowanie stanowiska nadzoru wizyjnego w pomieszczeniu portierni, w budynku B Kopalni Wykonanie instalacji kablowej, miedzianej i światłowodowej z wykorzystaniem istniejącego okablowania światłowodowego łączącego obiekt z budynkiem B Kopalni Uruchomienie i skonfigurowanie systemu 1. Podstawa opracowania Projekt niniejszy wykonano na podstawie: Zlecenia Inwestora Rozporządzenia Ministra Infrastruktury z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie; (wraz z późniejszymi zmianami) Obowiązujących norm i przepisów, ze szczególnym uwzględnieniem normy: PN-IEC Danych katalogowych producentów kabli i osprzętu oraz urządzeń światłowodowych, sieciowych i wizyjnych Uzgodnień i materiałów dostarczonych przez Inwestora. 2. Opis techniczny W związku z postępem informatyzacji, rozwojem różnych sposobów transmisji sygnału oraz danych wykorzystywanych w różnych dziedzinach życia, do realizacji zadania przewidziano zastosowanie kamer sieciowych IP. Umożliwia to zastosowanie urządzeń technicznych ogólnie stosowanych w sieciach informatycznych. Ponadto system umożliwia organizację wielu dodatkowych stanowisk obserwacyjnych z wykorzystaniem lokalnej sieci komputerowej. W zależności od odległości pomiędzy urządzeniami, występujących zakłóceń na drodze przesyłu sygnału oraz wymaganej szybkości przewiduje się 3

4 zastosowanie kabli światłowodowych oraz miedzianych. Ze względu na brak przesłuchów w światłowodach, przewiduje się wykorzystanie poszczególnych włókien kabli światłowodowych w różnych systemach, tj. informatyki,telewizji, teletechniki. Kable przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym. Kable światłowodowe mają w pełni dielektryczne ośrodki i są odporne na zakłócenia elektromagnetyczne. Kable są zabezpieczone przed wnikaniem wilgoci i wzdłużną penetracją wody. Prezentowana infrastruktura pozwala na przesyłanie danych we wszystkich ogólnie stosowanych protokołach sieciowych np. TCP/IP, NetBui Struktura systemu Schemat strukturalny projektowanego systemu przedstawiono na rys. T-01. W celu realizacji łącza projektuje się ułożenie kabla światłowodowego w relacji: Punkt Krosowniczy PK1 w pomieszczeniu biurowym nadszybia szybu Kościuszko Punkt Krosowniczy PK2 w kontenerze obsługi wagi. W PK2 zostanie wykonane połączenie z istniejącym kablem światłowodowym, łączącym kontener obsługi wagi z budynkiem B Kopalni. W obu punktach krosowniczych zostaną zamontowane switche sieciowe, do których oprócz łącza światłowodowego zostanie doprowadzone okablowanie miedziane UTP z kamer IP. Wykonanie dwóch punktów krosowniczych związane jest z ograniczeniami dotyczącymi maksymalnej długości okablowania UTP pomiędzy aktywnymi urządzeniami sieciowymi, w szczególności korzystającymi z funkcji PoE (zasilanie prowadzone kablem sieciowym). W pomieszczeniu biurowym nadszybia szybu Kościuszko zostanie umieszczony wizyjny rejestrator sieciowy NVR oraz monitor umożliwiający lokalną konfigurację rejestratora i podgląd obrazów z kamer. W kontenerze obsługi wagi zostanie umieszczona czujka PIR informująca o dostępie osób nieuprawnionych. Linia transmisyjna centrali SSWiN zostanie doprowadzona na stanowisko nadzoru za pośrednictwem konwerterów światłowodowych Punkty krosownicze i stanowisko nadzoru wizyjnego W pomieszczeniach centrum zaplecza technicznego i logistycznego projektuje się zabudowę dwóch szaf teleinformatycznych 19 zawierających punkty krosownicze: Punkt Krosowniczy PK1 Szafa 19, zabudowana w pomieszczeniu biurowym nadszybia szybu Kościuszko będzie zawierała: Ethernet switch z funkcją PoE, panel krosowy światłowodowy, patch-panel, wizyjny rejestrator sieciowy NVR, 4

5 monitor LCD, zasilacz awaryjny UPS, zasilacz sieciowy 24VAC dla kamer obrotowych. Punkt Krosowniczy PK2 Szafa 19, zabudowana w kontenerze obsługi wagi będzie zawierała: Ethernet switch z funkcją PoE, panel krosowy światłowodowy, istniejący panel krosowy, stanowiący zakończenie kabla światłowodowego łączącego z budynkiem B Kopalni, patch-panel, centrala alarmowa SSWiN, konwerter transmisyjny RS485/SC, zasilacz awaryjny UPS, zasilacz sieciowy 24VAC dla kamer obrotowych. W pomieszczeniu ochrony, w budynku B Kopalni istniejąca infrastruktura techniczna zostanie rozszerzona o: konwerter transmisyjny RS485/SC, manipulator / klawiaturę systemu SSWiN, stanowisko nadzoru wizyjnego w postaci zestawu komputerowego z zainstalowanym oprogramowaniem wizyjnym. Miejsca montażu punktów krosowniczych przedstawiono na rys. nr T Dobór urządzeń i ich okablowanie Lokalizację kamer oraz przebieg tras kablowych przedstawiono na rysunku nr T-02. Wysokość montażu kamer jest uzależniona od pożądanego pola widzenia, rozpoznawalności sylwetki człowieka, ochrony przed kradzieżą lub wandalizmem oraz dostępu do czynności serwisowych. Biorąc pod uwagę przedstawione czynniki, kamery należy montować na wysokości ok. 5m. Kamery oraz osłony przeciwsłoneczne należy montować w sposób uniemożliwiający bezpośrednie padania światła słonecznego na soczewkę obiektywu. Zastosowany sprzęt powinien charakteryzować się następującymi funkcjami i parametrami technicznymi: 5

6 Stacjonarna kamera sieciowa IP, 10/100Mbps Ethernet RJ-45, zewnętrzna IP-67, funkcja PoE, 2- Megapixel, wbudowany oświetlacz podczerwieni do 20m, obiektyw 3-9mm, tryb dzień/noc Lux (B/W), 0.08 Lux (kolor), kompresja M-JPEG, MPEG-4, H.264. Obrotowa kamera sieciowa IP, 10/100Mbps Ethernet RJ-45, zewnętrzna IP-66, 2-Megapixel, poziom 360 / pion 90, obiektyw mm, zoom optyczny 20x, tryb dzień/noc, Lux (B/W), 0.02 Lux (kolor), kompresja M-JPEG, MPEG-4, H.264. Wizyjny rejestrator sieciowy, 16-kanałowy, 4xHD, 8TB, 176Mbps, nagrywanie mega-pikselowe, sterowanie kamerami obrotowymi Zasilanie w energię elektryczną Wszystkie urządzenia aktywne będą zasilane z lokalnej sieci NN za pośrednictwem zasilaczy awaryjnych UPS. Kamery stacjonarne będą zasilane z wykorzystaniem funkcji Power Over Ethernet, natomiast kamery obrotowe - napięciem 24VAC pochodzącym z zasilaczy sieciowych, doprowadzonym do każdej z kamer kablem 2x2,5. Dobór zasilaczy awaryjnych UPS Należy zapewnić pełną funkcjonalność systemu monitoringu wizyjnego terenu centrum zaplecza technicznego i logistycznego przez czas ok. 30 minut w sytuacji braku zasilania sieciowego 230VAC. W tym celu zaprojektowano strukturę zasilania urządzeń systemu opartą o dwa punkty dystrybucyjne wyposażone w zasilacze awaryjne UPS. Za pośrednictwem zasilacza UPS1 zlokalizowanego w punkcie krosowniczym PK1 należy zasilić: - Ethernet-switch - rejestrator sieciowy NVR - kamery stacjonarne (za pośrednictwem switcha PoE) 4 szt. - kamery obrotowe (za pośrednictwem zasilacza sieciowego 24VAC) 2 szt. Monitor wykorzystywany w celach serwisowych nie wymaga podtrzymania napięcia zasilającego. Za pośrednictwem zasilacza UPS2 zlokalizowanego w punkcie krosowniczym PK2 należy zasilić: - Ethernet-switch - kamery stacjonarne (za pośrednictwem switcha PoE) 3 szt. - kamery obrotowe (za pośrednictwem zasilacza sieciowego 24VAC) - 3 szt. - centrala alarmowa SSWiN, za jej pośrednictwem także czujka PIR - konwerter transmisyjny RS485/SC 6

7 3. Zestawienie materiałów Lp. Opis Typ Producent Ilość jedn. 1. Kamera stacjonarna IP IP8362 Vivotek 7 szt. 2. Kamera obrotowa IP SD8362E Vivotek 5 szt. 3. Ethernet-switch z PoE DGS P D-LINK 3 szt. 4. MiniGBIC DEM-211 D-LINK 4 szt. 5. Rejestrator sieciowy VioStor NVR VS-8124U-RP Pro QNAP 1 szt szuflada KVM z monitorem TFT LCD AdderView Rackdrawer Samsung 1 szt. 7. Centrala alarmowa SSWiN Integra 64 Satel 1 szt. 8. Obudowa centrali alarmowej AWO200 1 szt. 9. Akumulator 12V/17Ah 1 szt. 10. Manipulator LCD INT-KLCD-GR Satel 1 szt. 11. Klawiatura strefowa z czytnikiem INT-SCR-BL Satel 1 szt. 12. Czujka alarmowa PIR 1 szt. 13. Konwerter RS485/SC INT-FI Satel 2 szt. 14. Zasilacz awaryjny UPS EVER SINLINE 3000 RACK 3U 3 szt. 15. Zasilacz sieciowy 24VAC/3,5A AA-341 Vivotek 5 szt. 16. Patchpanel światłowodowy 12xSC 2 szt. 17. Patchpanel RJ45 16xRJ45 2 szt. 18. Szafa 19 15Ux600x600 ZSPAS 2 szt. 19. Szafa 19 pomieszczenie nadzoru wizyjnego 24Ux600x600 ZSPAS 1 szt. Zestaw komputerowy stanowisko nadzoru 20. wizyjnego Dell OptiPlex 9010 Dell 1 kpl. 21. Monitor LCD 40 z uchwytami ściennymi 400UX-3 Samsung 2 szt. 22. Kabel światłowodowy ZW-NOTKtsd 12M 50/125 Telefonika 200 m 23. Kabel UTP kat m 24. Kabel zasilający 2x2,5 500 m 25. Materiały instalacyjne (rurki, uchwyty i in.) 1 kpl. Zestaw komputerowy stanowisko nadzoru wizyjnego: Aby zapewnić możliwość wykorzystania wszystkich funkcji, jakie oferują zastosowane kamery IP i rejestrator NVR, zestaw komputerowy pełniący funkcję stanowiska nadzoru wizyjnego powinien spełniać następujące wymagania minimalne: Dual core CPU, 2.4GHz (dla kompresji M-JPEG), Quad core CPU, 2.33GHz (dla kompresji MPEG-4/MxPEG/H.264), System operacyjny Microsoft Windows 7, Vista, XP, Pamięć operacyjna 2GB, Karta sieciowa Ethernet 100Mbps, Przeglądarka Microsoft Internet Explorer 6.0, Napęd CD-ROM, Rozdzielczość grafiki 1024x768 7

8 Uwaga: Dopuszcza się zmiany asortymentowe, ilościowe oraz uzupełnienia w zestawieniu materiałów przez Wykonawcę ze względów technicznie i ekonomicznie uzasadnionych. Warunkiem powyższego jest zachowanie parametrów technicznych nie gorszych niż zawarte w niniejszym opracowaniu, oraz uzyskanie odpowiedniej akceptacji Projektanta w tym zakresie. Ewentualne wprowadzone zmiany typów aparatury i materiałów należy wykazać jako rewizję niniejszego projektu lub w dokumentacji powykonawczej. Drobne materiały montażowe dostarczy Wykonawca według potrzeb. 8

9 SPIS RYSUNKÓW Lp. Nr rysunku Nazwa rysunku 1. T-01 Schemat strukturalny 2. T-02 Lokalizacja urządzeń i przebieg tras kablowych 9
