Rozbudowa Systemu Monitoringu Wizyjnego miasta Głuchołazy Załącznik nr 13 METRYKA PROJEKTOWA. Aneks nr 1

Transkrypt

1 METRYKA PROJEKTOWA Aneks nr 1 Głuchołazy2009

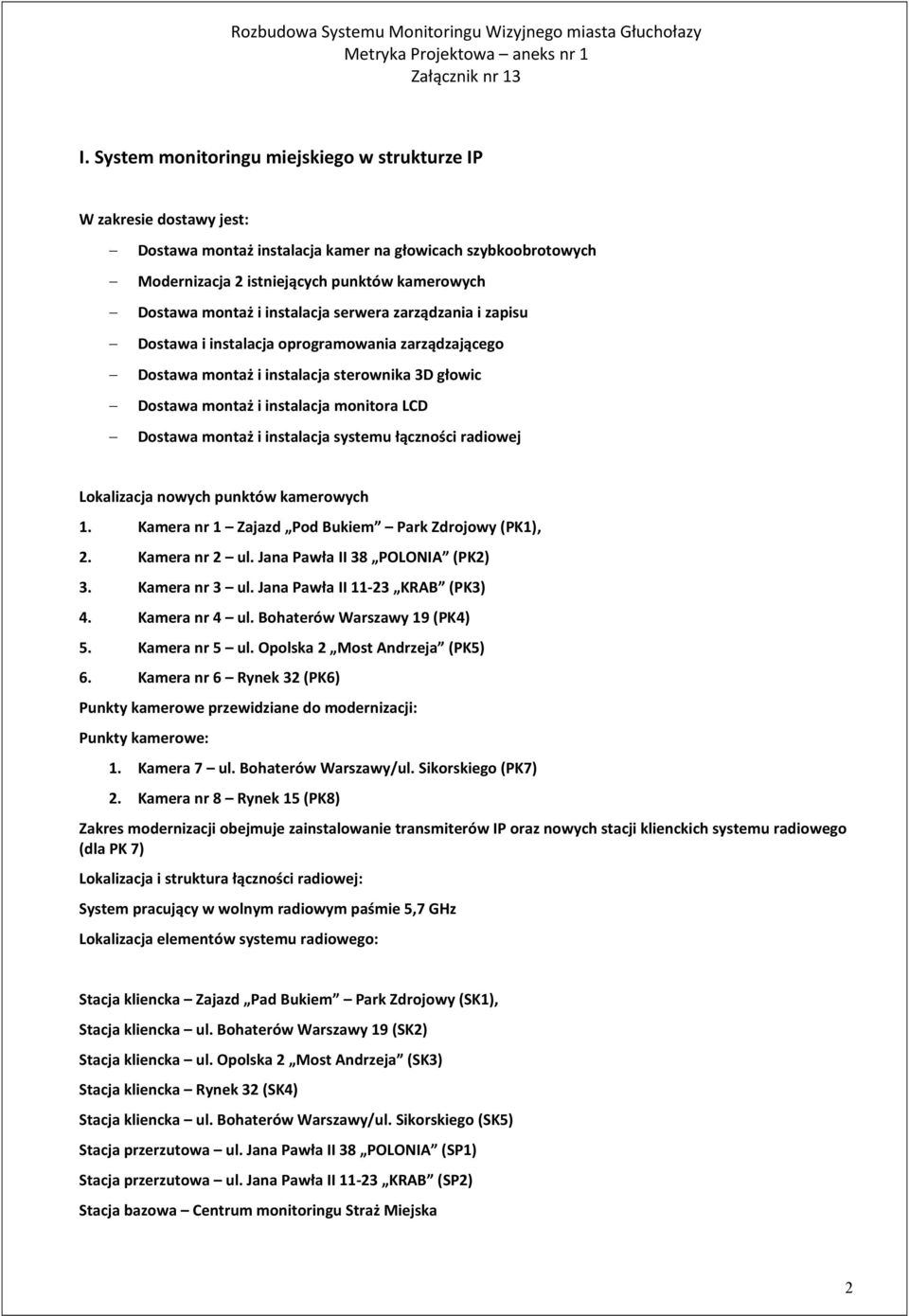

2 I. System monitoringu miejskiego w strukturze IP W zakresie dostawy jest: Dostawa montaż instalacja kamer na głowicach szybkoobrotowych Modernizacja 2 istniejących punktów kamerowych Dostawa montaż i instalacja serwera zarządzania i zapisu Dostawa i instalacja oprogramowania zarządzającego Dostawa montaż i instalacja sterownika 3D głowic Dostawa montaż i instalacja monitora LCD Dostawa montaż i instalacja systemu łączności radiowej Lokalizacja nowych punktów kamerowych 1. Kamera nr 1 Zajazd Pod Bukiem Park Zdrojowy (PK1), 2. Kamera nr 2 ul. Jana Pawła II 38 POLONIA (PK2) 3. Kamera nr 3 ul. Jana Pawła II KRAB (PK3) 4. Kamera nr 4 ul. Bohaterów Warszawy 19 (PK4) 5. Kamera nr 5 ul. Opolska 2 Most Andrzeja (PK5) 6. Kamera nr 6 Rynek 32 (PK6) Punkty kamerowe przewidziane do modernizacji: Punkty kamerowe: 1. Kamera 7 ul. Bohaterów Warszawy/ul. Sikorskiego (PK7) 2. Kamera nr 8 Rynek 15 (PK8) Zakres modernizacji obejmuje zainstalowanie transmiterów IP oraz nowych stacji klienckich systemu radiowego (dla PK 7) Lokalizacja i struktura łączności radiowej: System pracujący w wolnym radiowym paśmie 5,7 GHz Lokalizacja elementów systemu radiowego: Stacja kliencka Zajazd Pad Bukiem Park Zdrojowy (SK1), Stacja kliencka ul. Bohaterów Warszawy 19 (SK2) Stacja kliencka ul. Opolska 2 Most Andrzeja (SK3) Stacja kliencka Rynek 32 (SK4) Stacja kliencka ul. Bohaterów Warszawy/ul. Sikorskiego (SK5) Stacja przerzutowa ul. Jana Pawła II 38 POLONIA (SP1) Stacja przerzutowa ul. Jana Pawła II KRAB (SP2) Stacja bazowa Centrum monitoringu Straż Miejska 2

3 Montaż anten na masztach lub wysięgnikach (dopuszcza się oba rozwiązania). Parametry sprzętu: 1. Kamera na głowicy szybkoobrotowej Kamera kolorowa DZIEŃ/NOC w głowicy 5" szybko-obrotowej do pracy na zewnątrz, funkcje PAN/ZOOM/TILT; auto-focus; rozdzielczość: 540 linii w trybie kolor (520 linii przy aktywnej stabilizacji); czułość: 0,025lux.; zoom: x 30(optyczny 3,4-102mm) x12(cyfrowy) ; pamięć 80 prepozycji; 4 trasy "preset-tour" + 4 trasy "pattern-tour" funkcja WDR, stabilizacja obrazu, obrót 360stop.; strefy prywatności; zasilanie 24Vac Transmiter IP Standard kompresji obrazu MPEG-4 zgodny z ISO (licencjonowany), Rozdzielczość obrazu do obserwacji: 4SIF (704x576 punktów) 25 kl./sek, 2SIF (704x288) 25 kl./sek., 1SIF (352x288) 25 kl./sek. bez rejestracji. Przy aktywnej rejestracji: 4SIF (704x576) 8,33 kl./sek., 2SIF (704x288) 25 kl./sek., 1SIF (352x288) 25 kl./sek., Rozdzielczość obrazu do rejestracji: 4SIF (704x576) 8,33 kl./sek. 1 strumień konfigurowalny, 2SIF (704x288) 12,5 kl./sek. 2 strumienie konfigurowalne, 1SIF (352x288) 25 kl./sek. 3 strumienie konfigurowalne, Zaimplementowana licencja do rejestracji na autonomicznych rejestratorach sieciowych, Protokoły: TCP, UDP, ICMP, IGMP, SNMP, HTTP, Wbudowany Linux Firewall, Do 24 jednoczesnych połączeń (przy rozdzielczości SIF (352x288)) oraz do 16 (przy rozdzielczości 2SIF (704x288)) w trybie unicast, nieograniczona liczba połączeń w trybie multicast, Sprzętowa analiza obrazu (np. funkcja detekcji ruchu z określeniem wielkości obiektu, czasu trwania i kierunku ruchu), Gotowość do pracy z dodatkowym oprogramowaniem zaawansowanej analizy obrazu (np. detekcja pozostawionych obiektów, obiektów przekraczających wskazaną strefę), Możliwość dekodowania sygnałów video na dekoderze sprzętowym lub w aplikacji obsługi systemu, Funkcja dynamicznego regulowania wielkości strumienia danych video wysyłanych do sieci w przypadku braku zmian w obrazie, Możliwość pełnej konfiguracji urządzenia poprzez sieć komputerową, 3

4 Wbudowany zegar czasu rzeczywistego oraz klient NTP. Stacja zarządzająca i zapisu: 1. Zapis danych obrazu i zdarzeń alarmowych w systemie ma się odbywać na autonomicznym rejestratorze sieciowym typu stand-alone (nie opartym na komputerze PC) pracującym w sieci TCP/IP, bez wejść kamerowych lub na serwerze PC z zainstalowanym kluczem sprzętowym do zapisu min. 10 strumieni. 2. System musi być przystosowany do realizacji zapisu w obu w/w standardach (rejestrator stand-alone i rejestrator PC). Na obecnym etapie realizacji zdecydowano się na zastosowanie serwera PC pełniącego funkcję stacji zarządzania systemem. Parametry serwera PC Typ systemu operacyjnego - Microsoft Windows XP Pro PL OEM Typ procesora - Intel Pentium Core2Duo E7400 2,8GHz Karta graficzna - ATI HD 3450 Przestrzeń dyskowa - 250GB ATAII, 7200RPM + 2 TB zapis archiwum (Raid) Pamięć operacyjna - 2GB DDRII Napęd optyczny - DVD-RW Interfejs sieciowy - Karta sieciowa 10/100/1000Mbit/s z wyjściem dla RJ45 Wolne sloty - 3 x PCI Express max. 16x, 1 x PCI Express 1x Zasilanie - 230V AC Pobór prądu - Maksymalnie 400W Temperatura pracy - 10 C 40 C Dodatkowe: mysz optyczna i klawiatura Licencja do zapisu strumienia z 10 kamer podwójny system zabezpieczenia nagrań (za pomocą klucza prywatnego/publicznego oraz funkcja znaku wodnego) z szyfrowaniem danych algorytmem RSA w połączeniu ze standardem SHA-1. Czas archiwizacji minimum 30 dni Oprogramowanie zarządzające: Oprogramowanie zarządzające ma być darmowe, umożliwiające zainstalowanie na dowolnej ilości komputerów znajdujących się w sieci monitoringu. Oprogramowanie ma być w polskiej wersji językowej. Aplikacja zarządzająca ma umożliwiać: Tworzenie map lokalizacji wraz z nanoszeniem na nie interaktywnych punktów kamerowych. Eksport nagrań do plików video; eksport do pliku graficznego; wydruk plików graficznych na drukarce; zewnętrzną archiwizację na płytach DVD. Pracę w formacie 4:3 oraz 16:9. 4

5 Zarządzania uprawnieniami użytkowników, umożliwiającą zawansowanie dostosowanie uprawnień każdego użytkownika systemu. Sygnalizacjię zdarzeń alarmowych na mapach lokalizacji oraz możliwość sporządzenia procedur postępowania dla operatorów w przypadku zdarzeń alarmowych (dla każdego zdarzenia osobna procedura). Detekcja ruchu w systemie musi być realizowana sprzętowo w transmiterze kodującym do sieci TCP/IP. Zaimplementowania detekcji kradzieży. Dokonywania indywidualnych ustawień kamer Podgląd dla każdej z kamer w dowolnie wyskalowanym oknie programu aż do trybu pełnoekranowego. Zdalną konfiguracjię urządzeń pracujących w systemie CCTV. Podłączenia klawiatury sterującej z joystickiem 3D umożliwiającej oprócz pełnego sterowania kamerami również przełączanie kamer pomiędzy oknami oprogramowania. Prezentację nazwy kamery oraz czasu na obrazie. Ssynchronizację czasu urządzeń pracujących w systemie (kamer, stacji operatorskiej i rejestratora) opartą o protokół NTP. nadawanie komunikatów do grup głośników poprzez funkcję systemu rozgłoszeniowego Praca 4-monitorowa, do 25 kamer na monitorze. Detekcja ruchu w systemie musi być realizowana sprzętowo w transmiterze kodującym do sieci TCP/IP. Klawiatura sterująca Joystick 3D (z regulacją zbliżenia), Realizacja funkcji krosownicy IP, Wywoływanie presetów kamer PTZ, Wywoływanie funkcji aplikacji do obsługi systemu (zmiana kamer w oknach obrazu). Monitor LCD Przekątna: 22 Rozdzielczość nominalna: 1680 x 1050 piksele Kontrast: 1000:1 (DC 10000:1) Złącze: D-Sub 15-pin System łączności radiowej: Stacja Kliencka Urządzenie zintegrowane z anteną panelową. Praca w nielicencjonowanym paśmie 5,4-5,75ghz. Obsługa protokołu Nstreme. Wydajność urządzenia min. 15 mbps fdx dla ruchu TCP. Antena 22 dbi zintegrowana z urządzeniem 5

6 Zysk 22 dbi Szerokość wiązki (azymut) 9 Szerokość wiązki (elewacja) 9 Rozbudowa Systemu Monitoringu Wizyjnego miasta Głuchołazy Zakres pracy 5,15 GHz 5,875 GHz Konektor wejściowy/zasilanie RJ-45/WaterProof Urządzenie musi posiadać deklarację zgodności producenta Punkt przerzutowy Obsługa protokołu Nstreme. Wydajność urządzenia min. 20 mbps fdx dla ruchu TCP na każdy interfejs radiowy. urządzenia muszą posiadać wymagane prawem UE certyfikaty. Wyposażona w dwie karty radiowe Antena 22 dbi zintegrowana z urządzeniem + antena panelowa 22 dbi Zysk 22 dbi Szerokość wiązki (azymut) 9 Szerokość wiązki (elewacja) 9 Zakres pracy 5,15 GHz 5,875 GHz Konektor wejściowy/zasilanie RJ-45/WaterProof 2 karty radiowe Urządzenie musi posiadać deklarację zgodności producenta Stacje bazowe Dwie stacje bazowe wyposażone w anteny sektorowe 120 stopni Maksymalna przepustowości /mierzona dla ruchu TCP/ do 20 Mbit FDX (na jedną stację) Antena 15 dbi Zysk 15 dbi Szerokość wiązki (azymut) 8 Szerokość wiązki (elewacja) 120 Zakres pracy 4,9 GHz 6,1 GHz Konektor wejściowy/zasilanie RJ-45/WaterProof Urządzenie musi posiadać deklarację zgodności producenta II. Wykonanie systemu monitoringu lokalnego Urzędu Miasta Głuchołazy na bazie istniejącego rejestratora cyfrowego i monitora. W zakresie dostawy jest instalacja 2 kamer (wejście główne oraz tylne) wraz z koniecznym okablowaniem oraz uruchomienie systemu monitoringu lokalnego. Parametry kamer: 6

7 Kamera dzień&noc SONY CCD 1/3" z diodami IR; w wodoszczelnej obudowie kulistej typu Cocon, odpornej na uderzenia tępym narzdziem; ); rozdzielczość 540 linii, 0 lux przy włączonym doświetleniu diodowym (zasig do 20m);wbudowany obiektyw 4-9 mm z auto-irys DC; zas. 12Vdc; 94(śred.) x 62,5(wys.) Instalacje kablowa należy wykonać w korytkach LV 7

8 Zbiorcze zestawienie elementów Rozbudowa Systemu Monitoringu Wizyjnego miasta Głuchołazy L.p. Nazwa urządzenia/materiału Ilość I.1. Kamera na głowicy szybkoobrotowej 6 I.2. Transmiter IP 8 I.3. Stacja zarządzania i zapisu 1 I.4. Oprogramowanie zarządzające 1 I.5. Klawiatura sterująca 3D 1 I.6. Monitor LCD 22 1 I.7. System łączności radiowej I.7.1. Stacja kliencka 5 I Stacja przerzutowa 2 I Stacja bazowa 1 kmpl. I.8. Materiały instalacyjne (kable, rury, korytka, itp.) 1 kmpl. II.1. Kamera kopułkowa d&n wraz z zasilaczem 2 II.2. Materiały instalacyjne (kable, rury, korytka, itp.) 1 kmpl 8
