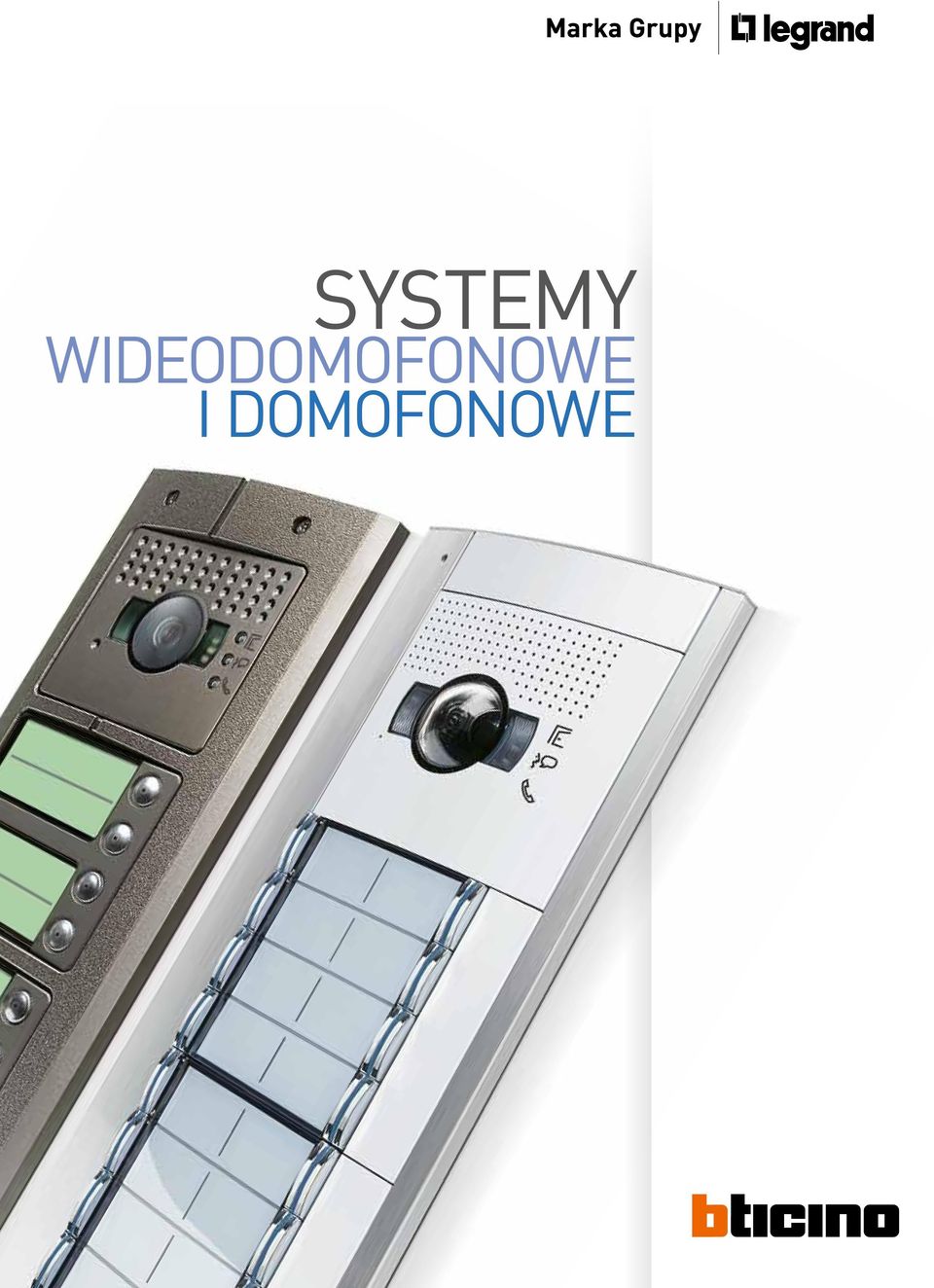

1 systemy wideodomofonowe i domofonowe

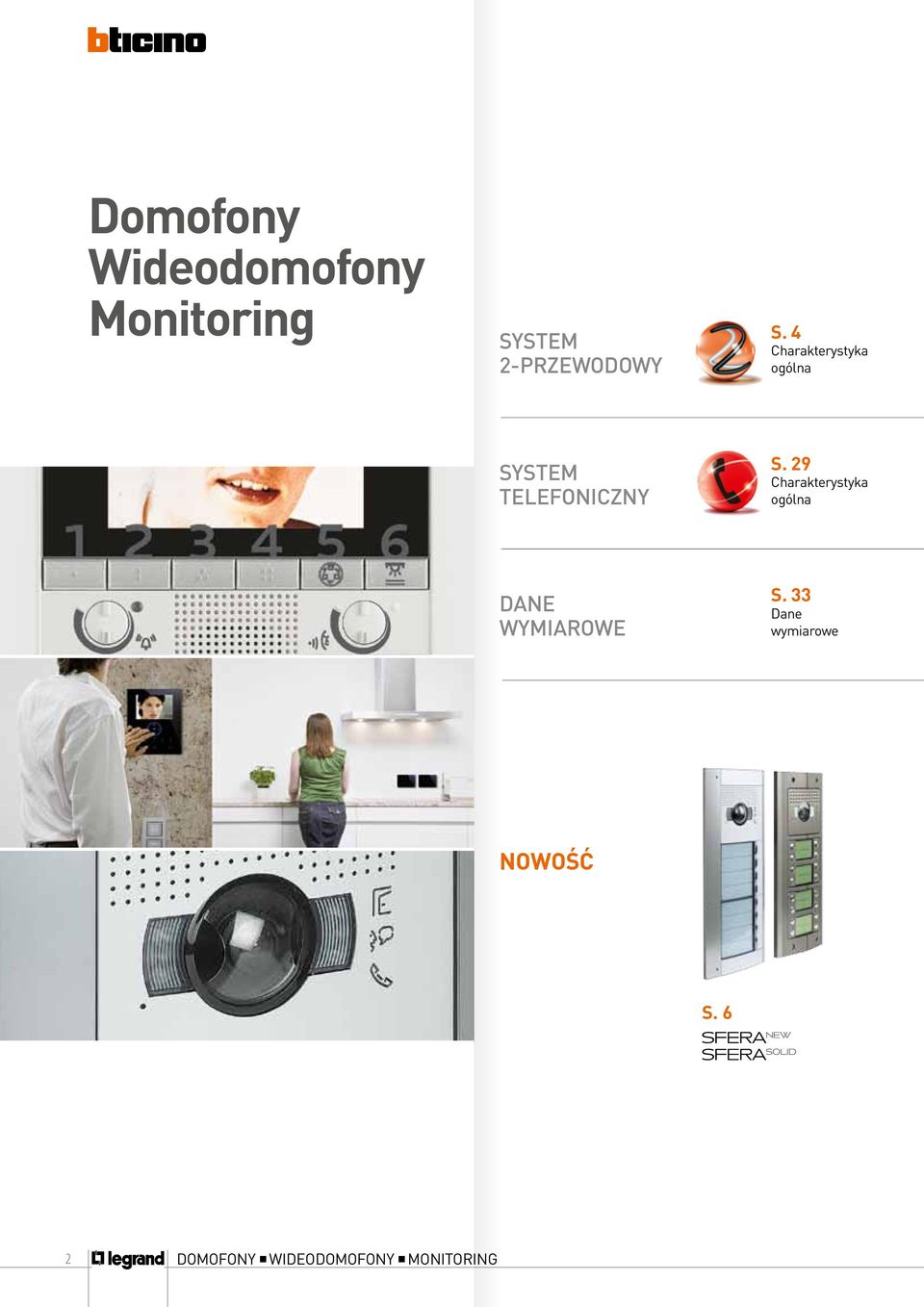

2 Domofony Wideodomofony Monitoring SYSTEM 2-PRZEWODOWY S. 4 Charakterystyka ogólna SYSTEM TELEFONICZNY S. 29 Charakterystyka ogólna DANE WYMIAROWE S. 33 Dane wymiarowe NOWOŚĆ S. 6 2 DOMOFONY WIDEODOMOFONY MONITORING

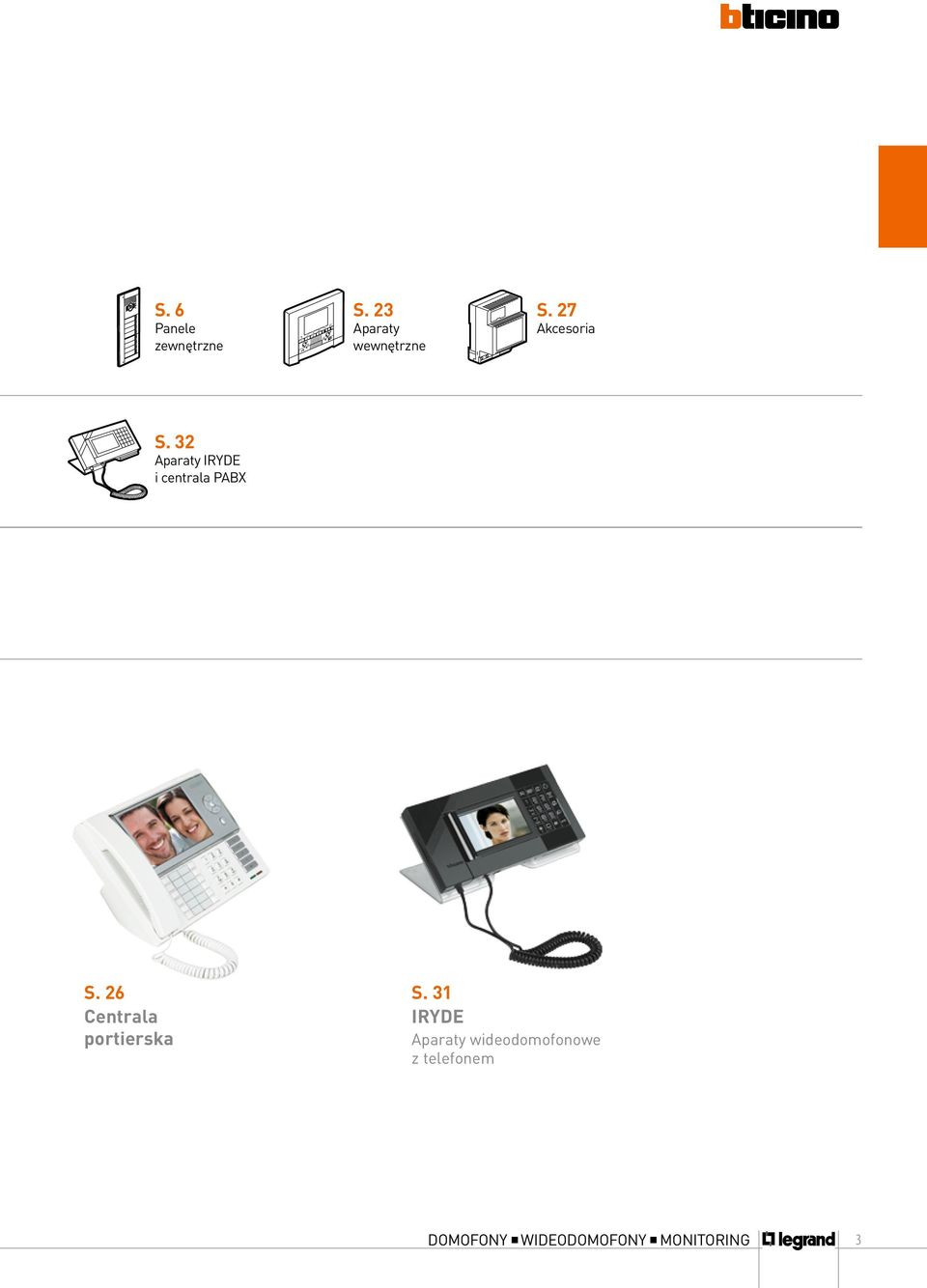

3 S. 6 Panele zewnętrzne S. 23 Aparaty wewnętrzne S. 27 Akcesoria S. 32 Aparaty IRYDE i centrala PABX S. 26 Centrala portierska S. 31 IRYDE Aparaty wideodomofonowe z telefonem DOMOFONY WIDEODOMOFONY MONITORING 3

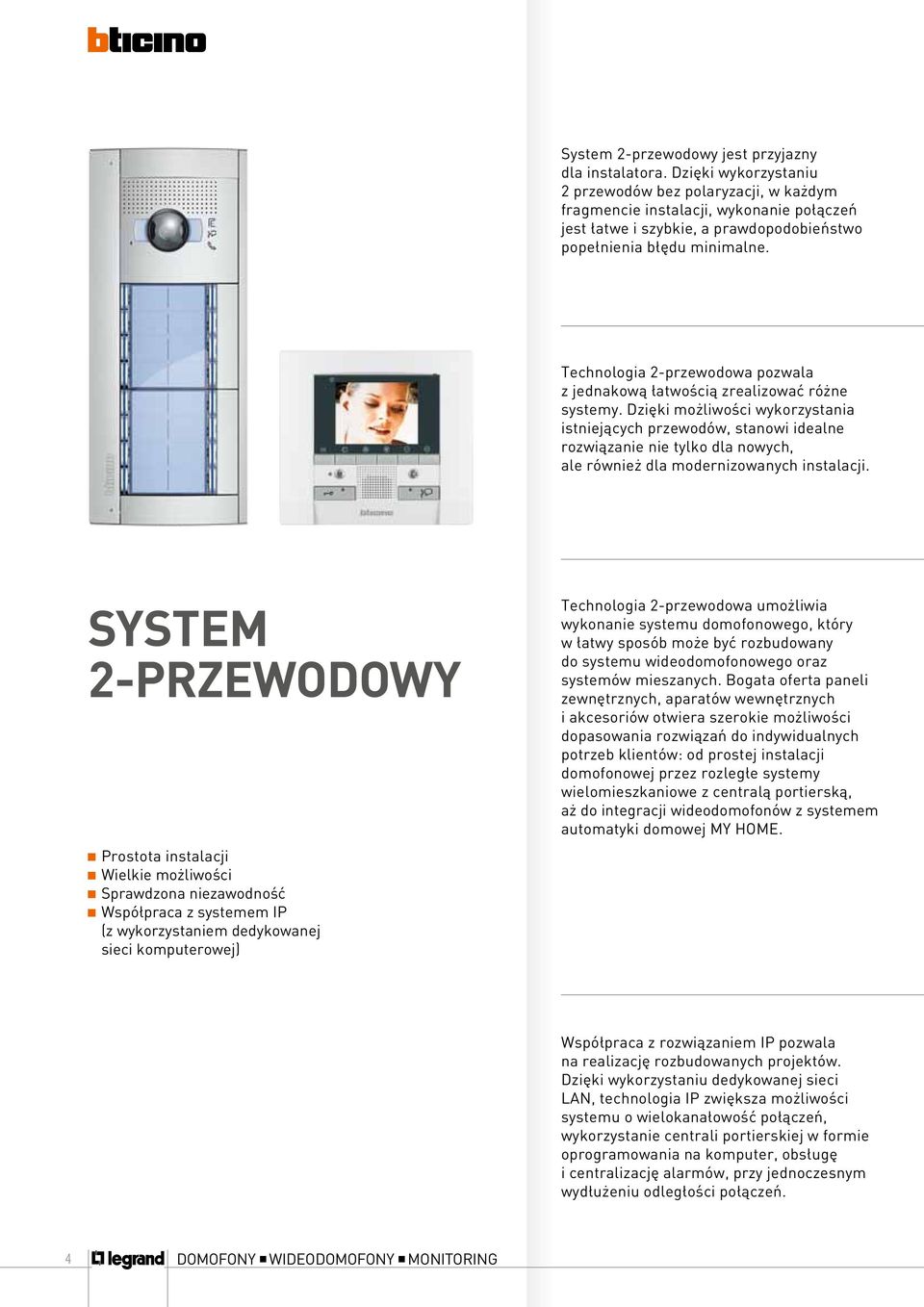

4 System 2-przewodowy jest przyjazny dla instalatora. Dzięki wykorzystaniu 2 przewodów bez polaryzacji, w każdym fragmencie instalacji, wykonanie połączeń jest łatwe i szybkie, a prawdopodobieństwo popełnienia błędu minimalne. Technologia 2-przewodowa pozwala z jednakową łatwością zrealizować różne systemy. Dzięki możliwości wykorzystania istniejących przewodów, stanowi idealne rozwiązanie nie tylko dla nowych, ale również dla modernizowanych instalacji. SYSTEM 2-PRZEWODOWY Prostota instalacji Wielkie możliwości Sprawdzona niezawodność Współpraca z systemem IP (z wykorzystaniem dedykowanej sieci komputerowej) Technologia 2-przewodowa umożliwia wykonanie systemu domofonowego, który w łatwy sposób może być rozbudowany do systemu wideodomofonowego oraz systemów mieszanych. Bogata oferta paneli zewnętrznych, aparatów wewnętrznych i akcesoriów otwiera szerokie możliwości dopasowania rozwiązań do indywidualnych potrzeb klientów: od prostej instalacji domofonowej przez rozległe systemy wielomieszkaniowe z centralą portierską, aż do integracji wideodomofonów z systemem automatyki domowej MY HOME. Współpraca z rozwiązaniem IP pozwala na realizację rozbudowanych projektów. Dzięki wykorzystaniu dedykowanej sieci LAN, technologia IP zwiększa możliwości systemu o wielokanałowość połączeń, wykorzystanie centrali portierskiej w formie oprogramowania na komputer, obsługę i centralizację alarmów, przy jednoczesnym wydłużeniu odległości połączeń. 4 DOMOFONY WIDEODOMOFONY MONITORING

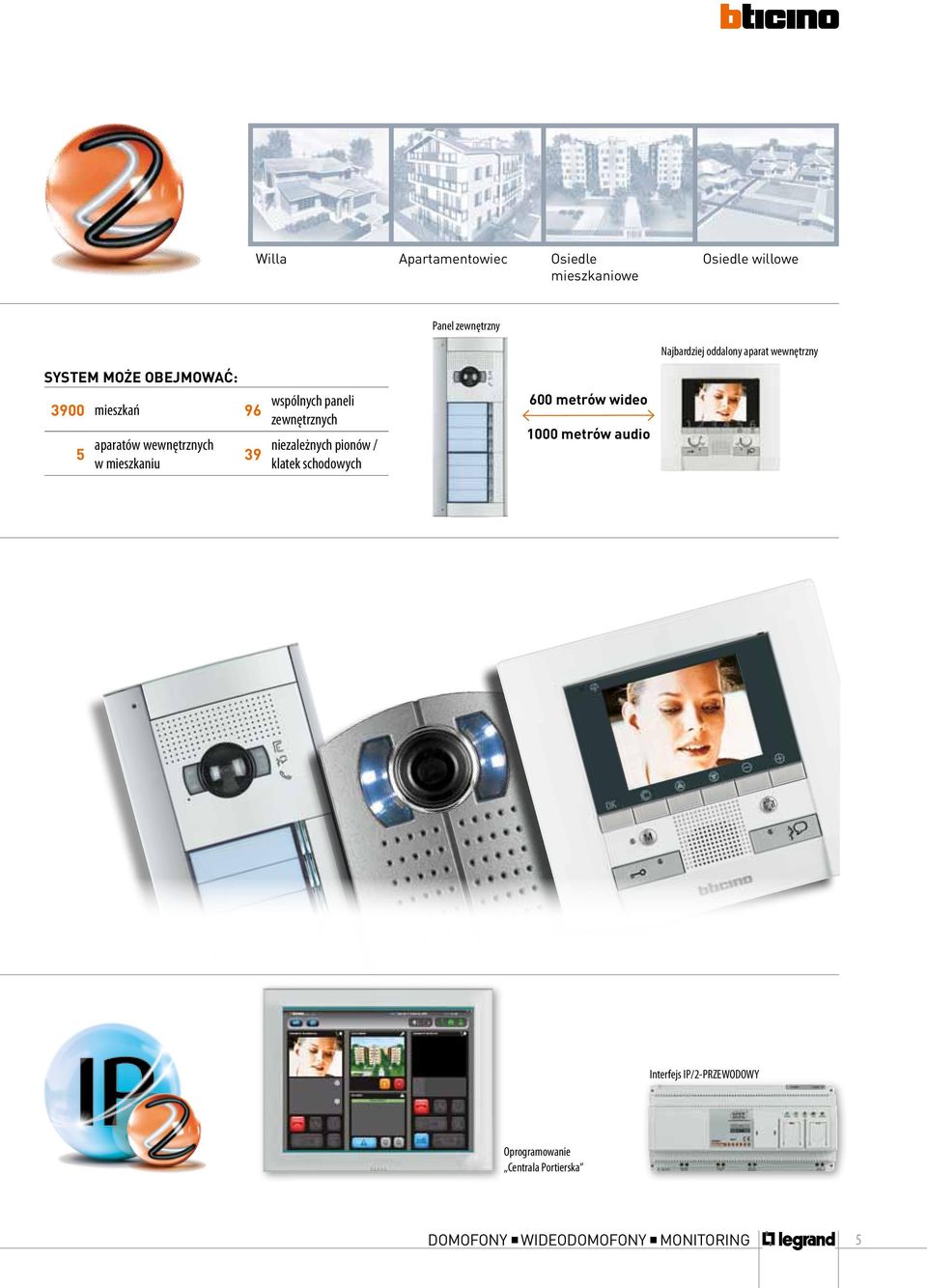

5 Willa Apartamentowiec Osiedle mieszkaniowe Osiedle willowe Panel zewnętrzny Najbardziej oddalony aparat wewnętrzny SYSTEM MOŻE OBEJMOWAĆ: 3900 mieszkań 96 5 aparatów wewnętrznych w mieszkaniu 39 wspólnych paneli zewnętrznych niezależnych pionów / klatek schodowych 600 metrów wideo 1000 metrów audio Interfejs IP/2-PRZEWODOWY Oprogramowanie Centrala Portierska DOMOFONY WIDEODOMOFONY MONITORING 5

6 System 2-PRZEWODOWY Panele zewnętrzne SFERA Panele zewnętrzne domofonowe i wideodomofonowe charakteryzują się nowoczesnym wzornictwem i dopracowaną estetyką: doskonałe dopasowanie krawędzi poszczególnych elementów, elementy widoczne minimalnie wystające nad powierzchnię ściany, atrakcyjne wizualnie i wzmocnione elementy plastikowe. Panele dostępne w wersji standardowej (SFERA NEW) i wandaloodpornej (SFERA SOLID). DOSTĘPNE W TRZECH WYKOŃCZENIACH: Wykończenie Aluminium Wykończenie Białe Wykończenie Stalowoszare Elementy zewnętrzne oraz montażowe o wysokiej odporności mechanicznej zapewniają wysoką trwałość. Dodatkowo dostępna jest specjalna puszka podtynkowa wykonana ze stali. 6 DOMOFONY WIDEODOMOFONY MONITORING

7 Nowoczesny wygląd i doskonała jakość Trzy różne wersje wykończeń z możliwością komponowania kolorów ramek i plakietek Osłony przeciwdeszczowe i obudowy do montażu natynkowego w tych samych kolorach Doskonałe dopasowanie elementów STALOWOSZARY BIAŁY Dystans frontu panelu od powierzchni ściany tylko 15 mm ALUMINIUM Wyjątkowo wytrzymałe elementy frontowe (plakietki i ramki) oraz specjalna stalowa puszka zabezpieczająca przed wyrwaniem panelu. Minimalne wystawanie nad powierzchnię ściany Wzmocnione elementy z tworzywa sztucznego Kompatybilność z osłonami przeciwdeszczowymi i obudowami natynkowymi SFERA NEW Dystans frontu panelu od powierzchni ściany tylko 20,5 mm DOMOFONY WIDEODOMOFONY MONITORING 7

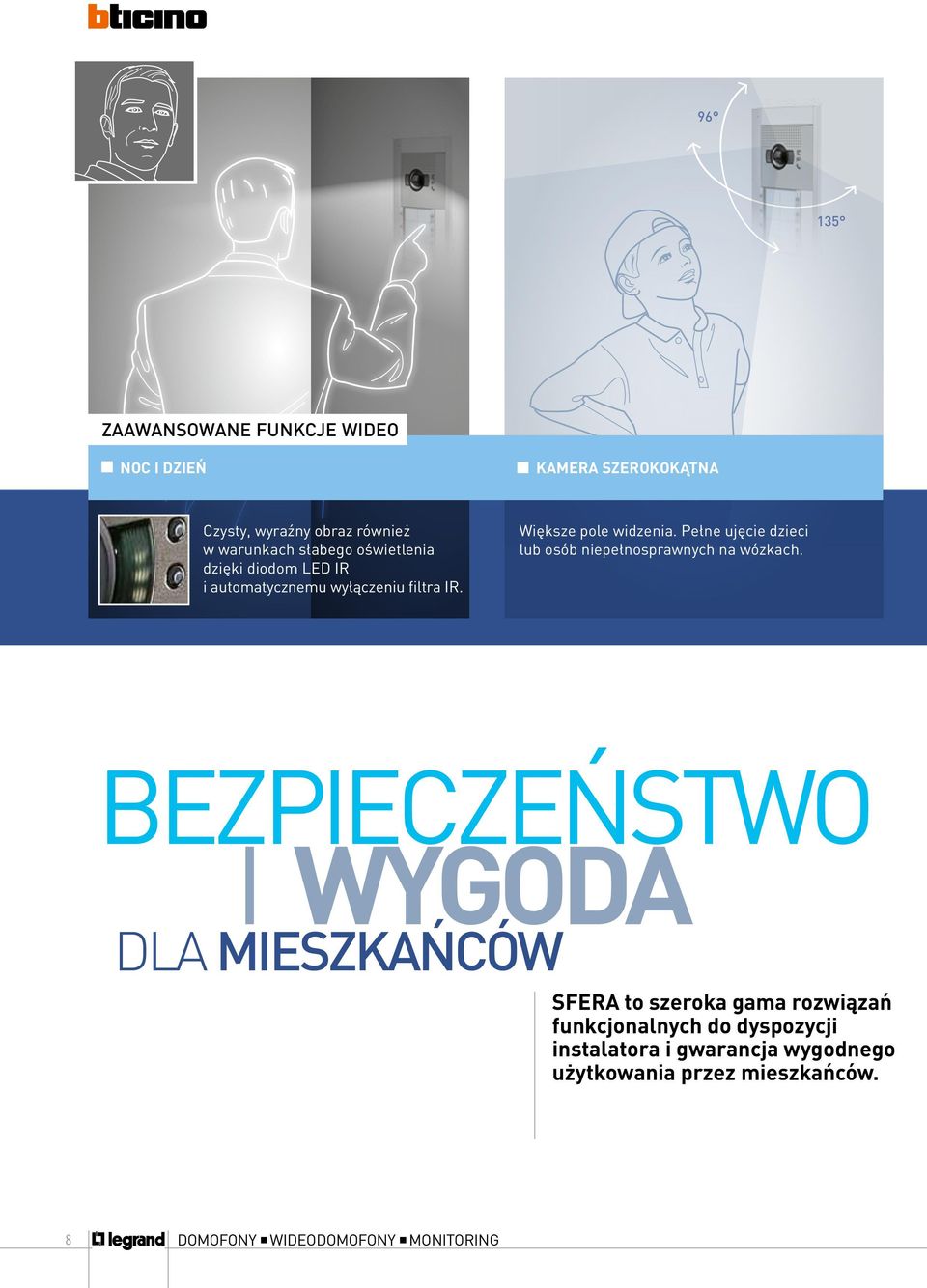

8 ZAAWANSOWANE FUNKCJE WIDEO NOC I DZIEŃ KAMERA SZEROKOKĄTNA Czysty, wyraźny obraz również w warunkach słabego oświetlenia dzięki diodom LED IR i automatycznemu wyłączeniu filtra IR. Większe pole widzenia. Pełne ujęcie dzieci lub osób niepełnosprawnych na wózkach. BEZPIECZEŃSTWO I WYGODA DLA MIESZKAŃCÓW SFERA to szeroka gama rozwiązań funkcjonalnych do dyspozycji instalatora i gwarancja wygodnego użytkowania przez mieszkańców. 8 DOMOFONY WIDEODOMOFONY MONITORING

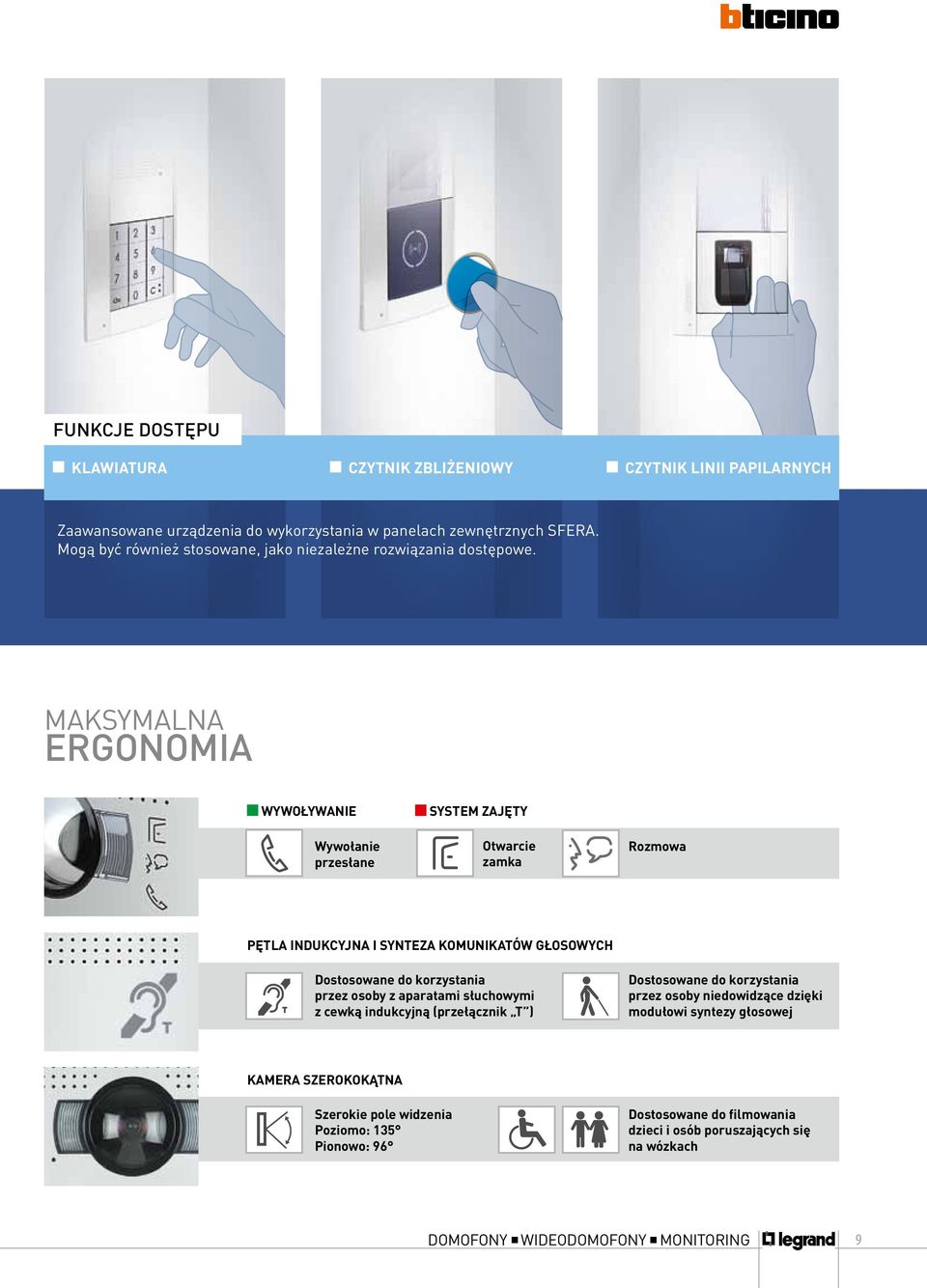

9 FUNKCJE DOSTĘPU klawiatura CZYTNIK ZBLIŻENIOWY CZYTNIK linii papilarnych Zaawansowane urządzenia do wykorzystania w panelach zewnętrznych SFERA. Mogą być również stosowane, jako niezależne rozwiązania dostępowe. maksymalna ERGONOMIa WYWOŁYWANIE Wywołanie przesłane SYSTEM ZAJĘTY Otwarcie zamka Rozmowa PĘTLA INDUKCYJNA I SYNTEZA KOMUNIKATÓW GŁOSOWYCH Dostosowane do korzystania przez osoby z aparatami słuchowymi z cewką indukcyjną (przełącznik T ) Dostosowane do korzystania przez osoby niedowidzące dzięki modułowi syntezy głosowej KAMERA SZEROKOKĄTNA Szerokie pole widzenia Poziomo: 135 Pionowo: 96 Dostosowane do filmowania dzieci i osób poruszających się na wózkach DOMOFONY WIDEODOMOFONY MONITORING 9

10 Zatrzaski mocujące plakietki do modułów Port mini-usb i regulatory poziomu głośności mikrofonu i głośnika Łatwa konfiguracja I serwis 10 DOMOFONY WIDEODOMOFONY MONITORING

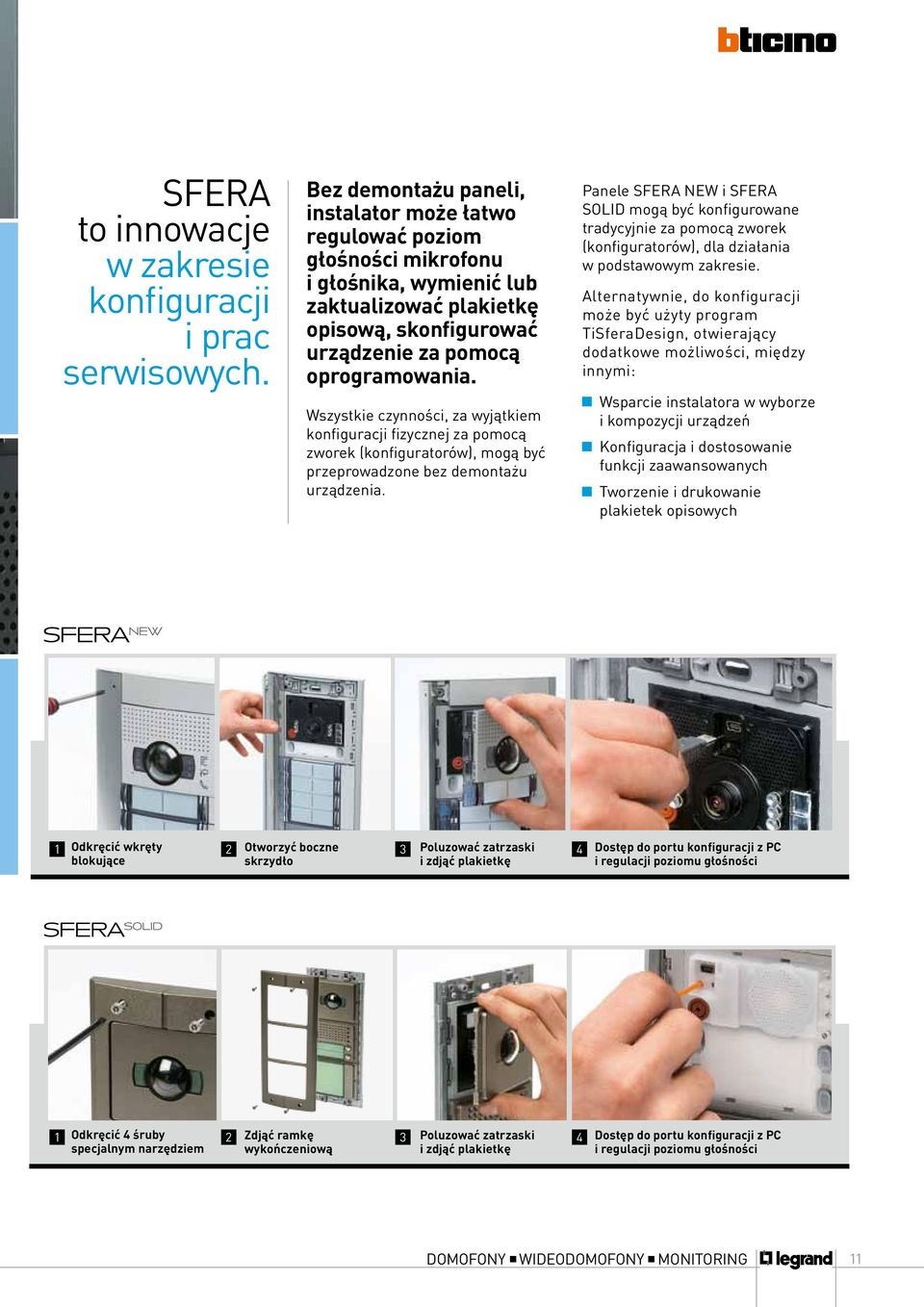

11 SFERA to innowacje w zakresie konfiguracji i prac serwisowych. Bez demontażu paneli, instalator może łatwo regulować poziom głośności mikrofonu i głośnika, wymienić lub zaktualizować plakietkę opisową, skonfigurować urządzenie za pomocą oprogramowania. Wszystkie czynności, za wyjątkiem konfiguracji fizycznej za pomocą zworek (konfiguratorów), mogą być przeprowadzone bez demontażu urządzenia. Panele SFERA NEW i SFERA SOLID mogą być konfigurowane tradycyjnie za pomocą zworek (konfiguratorów), dla działania w podstawowym zakresie. Alternatywnie, do konfiguracji może być użyty program TiSferaDesign, otwierający dodatkowe możliwości, między innymi: Wsparcie instalatora w wyborze i kompozycji urządzeń Konfiguracja i dostosowanie funkcji zaawansowanych Tworzenie i drukowanie plakietek opisowych 1 Odkręcić wkręty 2 Otworzyć boczne 3 Poluzować zatrzaski 4 blokujące skrzydło i zdjąć plakietkę Dostęp do portu konfiguracji z PC i regulacji poziomu głośności 1 Odkręcić 4 śruby 2 Zdjąć ramkę 3 Poluzować zatrzaski 4 specjalnym narzędziem wykończeniową i zdjąć plakietkę Dostęp do portu konfiguracji z PC i regulacji poziomu głośności DOMOFONY WIDEODOMOFONY MONITORING 11

12 Moduły funkcyjne Plakietki dla SFERA NEW Plakietki dla SFERA SOLID MODUŁOWA KOMPOZYCJA ELEMENTÓW FUNKCYJNYCH NIEZALEŻNA KOMPOZYCJA ELEMENTÓW WYKOŃCZENIOWYCH Elastyczność systemu Ten sam moduł funkcyjny może być zastosowany w wersji SFERA NEW i SFERA SOLID Szeroki zakres funkcji domofonowych i wideodomofonowych w zaledwie 13 modułach funkcyjnych 12 DOMOFONY WIDEODOMOFONY MONITORING

13 Dwa rozwiązania wykorzystujące te same moduły elektroniczne. Zaledwie 13 modułów zapewniających szeroką gamę konfiguracji funkcji domofonowych i wideodomofonowych. FUNKCJE POPULARNE DOMOFONOWE WIDEODOMOFONOWE Moduł foniczny podstawowy Moduł foniczny Moduł foniczny z kamerą 4 PRZYCISKI 8 PRZYCISKÓW INFORMACJA WYŚWIETLACZ Moduł z 4 przyciskami Moduł z 8 przyciskami Moduł informacyjny Moduł z wyświetlaczem FUNKCJE SPECJALNE KAMERA SZEROKOKĄTNA KAMERA SZEROKOKĄTNA noc/dzień PĘTLA INDUKCYJNA Moduł foniczny z kamerą szerokokątną Moduł z kamerą szerokokątną noc/dzień Moduł Teleloop z pętlą indukcyjną i syntezą komunikatów głosowych FUNKCJE DOSTĘPU Klawiatura Czytnik zbliżeniowy Czytnik linii papilarnych Moduł klawiatury Moduł czytnika zbliżeniowego breloków Moduł czytnika linii papilarnych DOMOFONY WIDEODOMOFONY MONITORING 13

14 SYSTEM 2-PRZEWODOWY Panele zewnętrzne SFERA - instalacja Instalacja podtynkowa = puszka podtynkowa osłona-daszek (opcja) ramka z uchwytem moduły funkcyjne plakietki Instalacja NAtynkowa = obudowa z daszkiem ramka z uchwytem moduły funkcyjne plakietki Instalacja podtynkowa = puszka podtynkowa specjalna stalowa (lub puszka podtynkowa plastikowa) uchwyt moduły funkcyjne plakietki ramka Instalacja NAtynkowa = obudowa z daszkiem uchwyt moduły funkcyjne plakietki ramka 14 DOMOFONY WIDEODOMOFONY MONITORING

15 Panele zewnętrzne SFERA elementy montażowe i moduły funkcyjne Wykończenie Do 5 cyfr numeru należy dopisać cyfrę definiującą kolor 1 Aluminium 2 Biały 3 Stalowoszary Puszka podtynkowa Osłona-daszek (opcja) obudowa natynkowa (opcja) Ramka z uchwytem moduł moduł moduły moduł moduły moduł moduły moduły modułów moduły modułów moduły moduły moduły modułów moduły modułów moduły Moduły funkcyjne moduł foniczny podstawowy moduł foniczny moduł foniczny z kamerą moduł foniczny z kamerą szerokokątną moduł z 4 przyciskami moduł z 8 przyciskami moduł informacyjny moduł z kamerą szerokokątną noc/dzień moduł z wyświetlaczem moduł z pętlą indukcyjną i syntezą komunikatów głosowych moduł klawiatury moduł czytnika zbliżeniowego breloków moduł czytnika linii papilarnych DOMOFONY WIDEODOMOFONY MONITORING 15

16 SYSTEM 2-PRZEWODOWY Panele zewnętrzne SFERA plakietki Wykończenie Do 5 cyfr numeru należy dopisać cyfrę definiującą kolor 1 Aluminium 2 Biały 3 Stalowoszary Plakietki audio plakietki modułów przyciskowych foniczna podstawowa foniczna podstawowa z 1 przyciskiem foniczna podstawowa z 2 przyciskami foniczna podstawowa z 2 przyciskami w 2 rzędach foniczna podstawowa z 4 przyciskami w 2 rzędach foniczna foniczna z 1 przyciskiem foniczna z 2 przyciskami foniczna z 2 przyciskami w 2 rzędach foniczna z 4 przyciskami w 2 rzędach przyciski przyciski przycisków w 2 rzędach przycisków w 2 rzędach DOMOFONY WIDEODOMOFONY MONITORING

17 Wykończenie Do 5 cyfr numeru należy dopisać cyfrę definiującą kolor 1 Aluminium 2 Biały 3 Stalowoszary Plakietki wideo informacyjna zaślepka foniczna + kamera foniczna + kamera, 1 przycisk foniczna + kamera, 2 przyciski w 2 rzędach foniczna + kamera szerokokątna foniczna + kamera szerokokątna, 1 przycisk foniczna + kamera szerokokątna, 2 przyciski w 2 rzędach kamera szerokokątna noc/dzień informacyjna zaślepka Plakietki modułu z wyświetlaczem pętli indukcyjnej modułów dostępowych wyświetlacz pętla indukcyjna i synteza komunikatów czytnik zbliżeniowy breloków klawiatura czytnik linii papilarnych DOMOFONY WIDEODOMOFONY MONITORING 17

18 SYSTEM 2-PRZEWODOWY Panele zewnętrzne SFERA SOLID elementy montażowe i moduły funkcyjne Puszka podtynkowa stalowa Obudowa natynkowa (opcja) Uchwyt montażowy Ramka moduł moduł moduły moduł moduł moduły moduły modułów moduły moduły moduły moduły modułów moduły moduły (można zastosować puszki plastikowe) Moduły funkcyjne moduł foniczny podstawowy moduł foniczny moduł foniczny z kamerą moduł foniczny z kamerą szerokokątną moduł z 4 przyciskami moduł z 8 przyciskami moduł informacyjny moduł z kamerą szerokokątną noc/dzień moduł z wyświetlaczem moduł z pętlą indukcyjną i syntezą komunikatów głosowych moduł klawiatury moduł czytnika zbliżeniowego breloków moduł czytnika linii papilarnych 18 DOMOFONY WIDEODOMOFONY MONITORING

19 Plakietki Plakietki audio plakietki modułów przyciskowych foniczna podstawowa foniczna podstawowa z 1 przyciskiem foniczna podstawowa z 2 przyciskami foniczna podstawowa z 2 przyciskami w 2 rzędach foniczna podstawowa z 4 przyciskami w 2 rzędach foniczna foniczna z 1 przyciskiem foniczna z 2 przyciskami foniczna z 2 przyciskami w 2 rzędach foniczna z 4 przyciskami w 2 rzędach przyciski przyciski przycisków w 2 rzędach przycisków w 2 rzędach Plakietki wideo informacyjna zaślepka foniczna + kamera foniczna + kamera, 1 przycisk foniczna + kamera, 2 przyciski w 2 rzędach foniczna + kamera szerokokątna foniczna + kamera szerokokątna, 1 przycisk foniczna + kamera szerokokątna, 2 przyciski w 2 rzędach kamera szerokokątna noc/dzień informacyjna zaślepka Plakietki modułów z wyświetlaczem pętli indukcyjnej modułów dostępowych wyświetlacz pętla indukcyjna i synteza komunikatów czytnik zbliżeniowy breloków klawiatura czytnik linii papilarnych DOMOFONY WIDEODOMOFONY MONITORING 19

20 SFERA NEW SFERA SOLID MODUŁY FUNKCYJNE Podstawowy moduł foniczny z 4 przyciskami do realizacji paneli zewnętrznych w 2-przewodowej instalacji domofonowej. Regulacja poziomu głośności mikrofonu i głośnika. Obsługuje maksymalnie 100 przycisków, łącznie z tymi w podłączonych modułach przyciskowych. Umożliwia otwarcie zamka elektrycznego podłączonego bezpośrednio do zacisków S+ i S- (impuls 18V 4A, podtrzymanie 250mA przy maks. 30Ω) oraz sterowanie dodatkowym przyciskiem podłączonym do zacisków PL. Wykończenie odpowiednią plakietką. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów. Moduł foniczny z 4 przyciskami do realizacji paneli zewnętrznych w 2-przewodowej instalacji domofonowej lub wideodomofonowej. Regulacja poziomu głośności mikrofonu i głośnika. Obsługuje maksymalnie 100 przycisków, łącznie z tymi w podłączonych modułach przyciskowych. Umożliwia otwarcie zamka elektrycznego podłączonego bezpośrednio do zacisków S+ i S- (impuls 18V 4A, podtrzymanie 250mA przy maks. 30Ω) oraz sterowanie dodatkowym przyciskiem podłączonym do zacisków PL. Dostosowany do podłączenia dodatkowego zasilacza lokalnego. Posiada diody LED do sygnalizacji stanu: otwarcie zamka, trwająca rozmowa, wywoływanie lub system zajęty. Wbudowana czujka do aktywacji podświetlenia nocnego. Wykończenie odpowiednią plakietką. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign. Moduł foniczny z kamerą kolorową i z 2 przyciskami do realizacji paneli zewnętrznych w 2-przewodowej instalacji wideodomofonowej. Kamera kolorowa z przetwornikiem 1/3 i białymi diodami LED do oświetlenia obiektu. Ochrona przed zaparowaniem. Regulacja poziomu głośności mikrofonu i głośnika. Obsługuje maksymalnie 98 przycisków, łącznie z tymi w podłączonych modułach przyciskowych. Pionowa i pozioma regulacja kamery +/- 10. Umożliwia otwarcie zamka elektrycznego podłączonego bezpośrednio do zacisków S+ i S- (impuls 18V 4A, podtrzymanie 250mA przy maks. 30Ω) oraz sterowanie dodatkowym przyciskiem podłączonym do zacisków PL. Dostosowany do podłączenia dodatkowego zasilacza lokalnego. Posiada diody LED do sygnalizacji stanu: otwarcie zamka, trwająca rozmowa, wywoływanie lub system zajęty. Wbudowana czujka do aktywacji podświetlenia nocnego. Wykończenie odpowiednią plakietką. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign. Moduł foniczny z szerokokątną kamerą kolorową z 2 przyciskami i do realizacji paneli zewnętrznych w 2-przewodowej instalacji wideodomofonowej. Kamera kolorowa z przetwornikiem 1/3 i białymi diodami LED do oświetlenia obiektu. Ochrona przed zaparowaniem. Regulacja poziomu głośności mikrofonu i głośnika. Obsługuje maksymalnie 98 przycisków, łącznie z tymi w podłączonych modułach przyciskowych. Umożliwia otwarcie zamka elektrycznego podłączonego bezpośrednio do zacisków S+ i S- (impuls 18V 4A, podtrzymanie 250mA przy maks. 30Ω) oraz sterowanie dodatkowym przyciskiem podłączonym do zacisków PL. Dostosowany do podłączenia dodatkowego zasilacza lokalnego. Posiada diody LED do sygnalizacji stanu: otwarcie zamka, trwająca rozmowa, wywoływanie lub system zajęty. Wbudowana czujka do aktywacji podświetlenia nocnego. Wykończenie odpowiednią plakietką. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign. Moduł z 4 przyciskami w jednym rzędzie. Do stosowania w powiązaniu z modułami fonicznymi i oraz modułami z kamerami i Podłączany za pomocą specjalnego przewodu (w komplecie). Podświetlenie plakietek lokatorów zarządzane przez powiązany moduł foniczny lub foniczny z kamerą. Wykończenie odpowiednią plakietką. Moduł z 8 przyciskami w dwóch rzędach. Do stosowania w powiązaniu z modułami fonicznymi i oraz modułami z kamerami i Podłączany za pomocą specjalnego przewodu (w komplecie). Podświetlenie plakietek lokatorów zarządzane przez powiązany moduł foniczny lub foniczny z kamerą. Wykończenie odpowiednią plakietką. Moduł informacyjny używany przede wszystkim do wstawienia numeru domu lub innych informacji (np. sposobie wybierania numerów mieszkań z klawiatury, godzin otwarcia obiektu usługowego itd.). Podłączany za pomocą specjalnego przewodu (w komplecie). Podświetlenie zarządzane przez powiązany moduł foniczny lub foniczny z kamerą. Wykończenie odpowiednią plakietką. 20 DOMOFONY WIDEODOMOFONY MONITORING

21 Moduł kolorowej kamery szerokokątnej noc/dzień do zastosowania w instalacjach wideodomofonowych. Posiada przetwornik 1/3 z funkcją N&D z automatycznym wyłączeniem filtru IR oraz diody LED IR do oświetlenia obiektu. Ochrona przed zaparowaniem. Automatyczna kontrola poziomu oświetlenia. Podłączany do modułu fonicznego za pomocą specjalnego przewodu (w komplecie). Wykończenie odpowiednią plakietką Moduł z wyświetlaczem graficznym współpracuje z modułem fonicznym lub modułami fonicznymi z kamerą i Podłączany za pomocą specjalnego przewodu (w komplecie). Możliwość wywoływania w dwóch trybach: wybór z listy lub z klawiatury. Wywołanie z listy odbywa się przez wybór lokatora metodą przewijania listy mieszkańców. Możliwe jest zapamiętanie 4000 lokatorów. Po podłączeniu modułu klawiatury możliwe jest również wywołanie lokalu poprzez wpisanie odpowiadającego mu numeru. Ten sposób wywołania zawsze wymaga współpracy z modułem klawiatury , z której wybierana jest odpowiednia sekwencja numeryczna. Zalecane jest stosowanie modułu informacyjnego z listą lokatorów i odpowiadających im numerów, jakie mają być wybrane. Wprowadzenie nazwisk lokatorów lub opisów do listy można zrealizować na dwa sposoby: ręcznie, za pomocą klawiszy modułu z wyświetlaczem graficznym lub z komputera z oprogramowaniem TiSferaDesign, poprzez transfer pliku do modułu (zalecane). Brak zasilania nie powoduje utraty zapamiętanych danych. Wykończenie odpowiednią plakietką Moduł z pętlą indukcyjną i syntezą komunikatów głosowych do współpracy z modułem fonicznym lub modułami fonicznymi z kamerą i Ułatwia korzystanie osobom noszącym aparaty słuchowe (z cewką indukcyjną i przełącznikiem T ) lub niedowidzącym dzięki generowaniu komunikatów głosowych o stanie połączeń (wywoływanie w trakcie, koniec wywoływania, brak odpowiedzi, zajęte, drzwi otwarte). Wykończenie odpowiednią plakietką. Podłączenie do modułu fonicznego lub modułu fonicznego z kamerą za pomocą specjalnego przewodu (w komplecie). Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign Moduł klawiatury do otwarcia zamka lub wywoływania lokalu (we współpracy z modułem z wyświetlaczem graficznym). Posiada przekaźnik (C-NO-NC) i zestyki (CP-P1-P2) do podłączenia lokalnego przycisku otwarcia drzwi. Kod numeryczny do otwarcia zamka może być programowany z klawiatury lub transferowany w pliku konfiguracyjnym z komputera do modułu. Posiada przycisk do resetowania programowania oraz diody LED do sygnalizacji statusu dostępu. Podświetlenie nocne diodami LED. Wykończenie odpowiednią plakietką. Podłączenie do innych modułów za pomocą specjalnego przewodu (w komplecie). Urządzenie może być wykorzystywane jako autonomiczna klawiatura kodowa do otwarcia zamka z własnym zasilaczem. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign Moduł czytnika zbliżeniowego RFID do otwierania zamka z użyciem breloka elektronicznego. Obsługuje do 20 tys. kluczy elektronicznych. Posiada przekaźnik (C-NO-NC) i zestyki (CP-P1-P2) do podłączenia lokalnego przycisku otwarcia drzwi. Klucz elektroniczny (brelok) do otwarcia zamka może być programowany z samego modułu lub transferowany w pliku konfiguracyjnym z komputera do modułu. Posiada przycisk do resetowania programowania oraz diody LED do sygnalizacji statusu dostępu. Podświetlenie nocne diodami LED. Wykończenie odpowiednią plakietką. Podłączenie do innych modułów za pomocą specjalnego przewodu (w komplecie). Urządzenie może być wykorzystywane jako autonomiczny czytnik do otwarcia zamka, z własnym zasilaczem. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign Moduł czytnika linii papilarnych (do otwierania zamka). Posiada przekaźnik (C-NO-NC) i zestyki (CP-P1-P2) do podłączenia lokalnego przycisku otwarcia drzwi. Posiada przycisk do resetowania programowania oraz diody LED do sygnalizacji statusu dostępu. Wykończenie odpowiednią plakietką. Podłączenie do innych modułów za pomocą specjalnego przewodu (w komplecie). Urządzenie może być wykorzystywane jako autonomiczny czytnik do otwarcia zamka z własnym zasilaczem. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign. DOMOFONY WIDEODOMOFONY MONITORING 21

22 SYSTEM 2-PRZEWODOWY Panel zewnętrzny AXOLUTE Panel zewnętrzny wideodomofonowy z klawiaturą. Montaż podtynkowy. Wykończenie ramką w wersji STAL. Stopień ochrony IP54. Wytrzymałość IK07. Panele zewnętrzne LINIA 2000 METAL Panele zewnętrzne domofonowe i wideodomofonowe do instalacji jedno- i dwurodzinnych. Stopień ochrony IP54. Wytrzymałość: IK10 (panele audio), IK07 (panele wideo). Panel zewnętrzny AUDIO ECO Panel domofonowy Audio Eco do instalacji wielorodzinnych. Stopień ochrony IP44. Wytrzymałość: IK Nr ref. PUSZKA PODTYNKOWA SPECJALNA Puszka podtynkowa stalowa, 3 modułowa. Alternatywnie można zastosować puszkę 3 modułową MODUŁ ELEKTRONICZNY Moduł elektroniczny Axolute. Urządzenie może być zastosowane również w instalacjach wykorzystujących system IP. Jest wyposażony w klawiaturę dotykową (pojemnościowa) z podświetleniem, kamerę kolorową z regulacją (możliwość regulacji z zaawansowanych aparatów wewnętrznych), kolorowy wyświetlacz z możliwością modyfikacji strony głównej i czytnik zbliżeniowy breloków do otwarcia zamka. Otwarcie zamka można również aktywować wpisując kod dostępu (wspólny dla wszystkich lokatorów). Moduł należy zamontować w puszce podtynkowej specjalnej (alternatywnie ) oraz wykończyć ramką stalową W komplecie oprogramowanie TiAxoluteOutdoor oraz TiContacts do programowania, tworzenia książki adresowej i konfiguracji. Możliwość aktualizacji książki adresowej oraz konfiguracji bez demontażu modułu w przypadku stałego łącza z gniazdem RJ45. IP54, IK07. RAMKA WYKOŃCZENIOWA Z UCHWYTEM Ramka w wykończeniu STAL. W komplecie z uchwytem 3-modułowym i kluczem do zabezpieczenia przed nieuprawnionym demontażem. BRELOKI ZBLIŻENIOWE I PROGRAMATOR Brelok czarny Brelok czerwony Brelok zielony Brelok niebieski Brelok pomarańczowy Brelok szary Brelok żółty Programator breloków Nr ref. PANELE NATYNKOWE AUDIO Panel zewnętrzny audio do pracy w systemie 2-przewodowym. Montaż natynkowy. Podświetlenie plakietki niebieską diodą LED. Wytrzymałość IK10. 1 przycisk wywołania Jak wyżej. 2 przyciski wywołania. PANELE NATYNKOWE WIDEO Panel zewnętrzny wideo do pracy w systemie 2-przewodowym. Wyposażony w kamerę czarno-białą z oświetleniem pola widzenia przy słabym świetle za pomocą białych diod LED. Sygnalizacja dźwiękowo-wizualna: rozmowa w toku, system zajęty, otwarcie drzwi. Montaż natynkowy. Podświetlenie plakietki niebieską diodą LED. Wytrzymałość IK07. 1 przycisk wywołania Jak wyżej. 2 przyciski wywołania Panel zewnętrzny wideo do pracy w systemie 2-przewodowym. Wyposażony w kamerę kolorową z oświetleniem pola widzenia przy słabym świetle za pomocą białych diod LED. Sygnalizacja dźwiękowo-wizualna: rozmowa w toku, system zajęty, otwarcie drzwi. Montaż natynkowy. Podświetlenie plakietki niebieską diodą LED. Wytrzymałość IK07. 1 przycisk wywołania Jak wyżej. 2 przyciski wywołania. PANELE PODTYNKOWE WIDEO Panel zewnętrzny wideo do pracy w systemie 2-przewodowym. Wyposażony w kamerę kolorową z oświetleniem pola widzenia przy słabym świetle za pomocą białych diod LED. Sygnalizacja dźwiękowo-wizualna: rozmowa w toku, system zajęty, otwarcie drzwi. Montaż podtynkowy. Podświetlenie plakietki niebieską diodą LED. W komplecie puszka podtynkowa z uchwytem. Wytrzymałość IK07. 1 przycisk wywołania Jak wyżej. 2 przyciski wywołania. PANEL natynkowy audio eco Panel zewnętrzny audio do pracy w systemie 2-przewodowym. Montaż natynkowy. Wyposażony w klawiaturę numeryczną z dodatkowymi przyciskami: potwierdzenia, otwarcia zamka kodem, wywołania portierni oraz klawisze A, B, C do wywoływania adresów alfanumerycznych. Panel umożliwia wywołanie lokalu po wpisaniu przypisanego mu numeru oraz otwarcie zamka za pomocą indywidualnego kodu. Posiada zestyki (C-NO-NC) do podłączenia aktora lub zamka (do zasilenia zamka należy użyć transformatora ) oraz PL do lokalnego przycisku otwarcia zamka. IP44. IK DOMOFONY WIDEODOMOFONY MONITORING

23 program projektowy youdiagram Narzędzie do projektowania i konfiguracji systemów wideodomofonowych i domofonowych. Aparaty wewnętrzne AXOLUTE VIDEO STATION NIGHTER I WHICE Projektowanie dobór realizowanych funkcji systemu kreskowy schemat połączeń elementów eksport schematu instalacji do AutoCad (DXF) lub PDF szczegółowy schemat połączeń wszystkich elementów Konfiguracja i parametry automatyczna lub ręczna konfiguracja urządzeń automatyczne sprawdzanie poprawności instalacji automatyczna weryfikacja obciążeń Specyfikacja i wycena lista użytych elementów generowanie kosztorysu systemu materiałowego (PDF, XLS) Nr ref. AXOLUTE VIDEO STATION NIGHTER I WHICE Zaawansowany aparat wewnętrzny głośnomówiący w wersji Nighter do montażu natynkowego (uchwyt w komplecie). Wyposażony w ekran LCD 8 i dotykową klawiaturę (pojemnościowa). Posiada menu OSD z interfejsem graficznym (ikony) konfigurowanym z poziomu komputera, do obsługi funkcji wideodomofonowych oraz automatyki MY HOME: termoregulacji, systemu dźwiękowego, automatyki oświetlenia i rolet, scenariuszy i systemu alarmowego. W przypadku wykorzystania w systemie dźwiękowym pozwala na odtwarzanie dźwięku z różnych źródeł audio i wideo. Dotykowy panel sterowania umożliwia nawigację, aktywację paneli zewnętrznych, otwarcie zamka, włączenie światła, wyciszenie, wyłączenie sygnału wywołania, odebranie wywołania i rozmowę oraz wywołanie osoby w systemie dźwiękowym. Dedykowane diody LED sygnalizują wyłączenie wywołania, stan zamka i połączenia. Konfiguracja za pomocą zworek (konfiguratorów) lub za pomocą programu TiNighterandWhiceStation (na płycie w komplecie). Port USB do konfiguracji wirtualnej i aktualizacji oprogramowania. Integracja z MY HOME również z wykorzystaniem interfejsu multimediów 3465 (w takim przypadku konieczny jest dodatkowy lokalny zasilacz). Wykończenie w kolorze czarnym Jak wyżej. Wersja Whice - wykończenie w kolorze białym. Gotowa dokumentacja wykonawcza W celu pobrania YOUDIAGRAM lub zapisania się na szkolenie zapraszamy na lub kontakt z infolinią: (z telefonów stacjonarnych) lub (z telefonów komórkowych). DOMOFONY WIDEODOMOFONY MONITORING 23

24 SYSTEM 2-PRZEWODOWY Aparaty wewnętrzne AXOLUTE VIDEO DISPLAY Aparaty wewnętrzne AXOLUTE ETERIS VIDEO DISPLAY Nr ref. VIDEO DISPLAY Zaawansowany aparat wewnętrzny głośnomówiący do montażu podtynkowego. Wyposażony w ekran LCD 2,5. Posiada menu OSD z interfejsem graficznym (ikony) konfigurowanym z poziomu komputera, do obsługi funkcji wideodomofonowych oraz automatyki MY HOME: termoregulacji, systemu dźwiękowego, automatyki oświetlenia i rolet, scenariuszy i systemu alarmowego. Klawisze na froncie umożliwiają nawigację, aktywację paneli zewnętrznych, otwarcie zamka, odebranie wywołania i rozmowę. Dedykowane diody LED sygnalizują wyłączenie wywołania, stan zamka i połączenia. Konfiguracja za pomocą zworek (konfiguratorów) lub za pomocą programu TiAxoluteDisplay (na płycie w komplecie). Port USB do konfiguracji wirtualnej i aktualizacji oprogramowania. Montaż w puszce podtynkowej (506E dla betonu lub 526PB w przypadku płyt kartonowo-gipsowych). Opcjonalny montaż na podstawce biurkowej. Do uzupełnienia wybraną ramką z gamy AXOLUTE. Wykończenie w kolorze Białym Jak wyżej. Wykończenie w kolorze Aluminium Jak wyżej. Wykończenie w kolorze Antracyt. PODSTAWKA BIURKOWA Podstawka umożliwiająca ustawienie aparatów Axolute Video Display na przykład na biurku. Podłączenie do systemu za pośrednictwem przewodu oraz specjalnego gniazda 8-pinowego (349418, , ). Do uzupełnienia wybraną ramką z gamy AXOLUTE. GNIAZDO 8-PINOWE Gniazdo 8-pinowe AXOLUTE do podłączenia aparatu AXOLUTE VIDEO DISPLAY. Kolor Biały Jak wyżej. Kolor Aluminium Jak wyżej. Kolor Antracyt. Schemat instalacji Axolute Eteris Video Display Puszka podtynkowa do betonu Nr ref. VIDEO DISPLAY ETERIS Zaawansowany aparat wewnętrzny głośnomówiący do montażu podtynkowego. Wyposażony w ekran LCD 2,5. Posiada menu OSD z interfejsem graficznym (ikony) konfigurowanym z poziomu komputera, do obsługi funkcji wideodomofonowych oraz automatyki MY HOME: termoregulacji, systemu dźwiękowego, automatyki oświetlenia i rolet, scenariuszy i systemu alarmowego. Klawisze na froncie umożliwiają nawigację, aktywację paneli zewnętrznych, otwarcie zamka, odebranie wywołania i rozmowę. Dedykowane diody LED sygnalizują wyłączenie wywołania, stan zamka i połączenia. Konfiguracja za pomocą zworek (konfiguratorów) lub za pomocą programu TiAxoluteDisplay (na płycie w komplecie). Port USB do konfiguracji wirtualnej i aktualizacji oprogramowania. Montaż w puszce podtynkowej (528W dla betonu lub PB528W w przypadku płyt kartonowogipsowych). Do wyposażenia w wybraną plakietkę oraz ramkę Plakietka w kolorze Białym Plakietka w kolorze Aluminium Plakietka w kolorze Antracyt. HW4826HD Ramka w kolorze Białym. HW4826HC Ramka w kolorze Aluminium. HW4826HS Ramka w kolorze Antracyt. Ramki wykończeniowe Plakietka HW4826HC 528W (128,5x128,5x58 mm) Mechanizm HW4826HS PB528W (116,5x116,5x58 mm) Puszka podtynkowa do kartongipsu HW4826HD 24 DOMOFONY WIDEODOMOFONY MONITORING
