Zalecana wysokość z zastrzeżeniem innych obowiązujących przepisów

Transkrypt

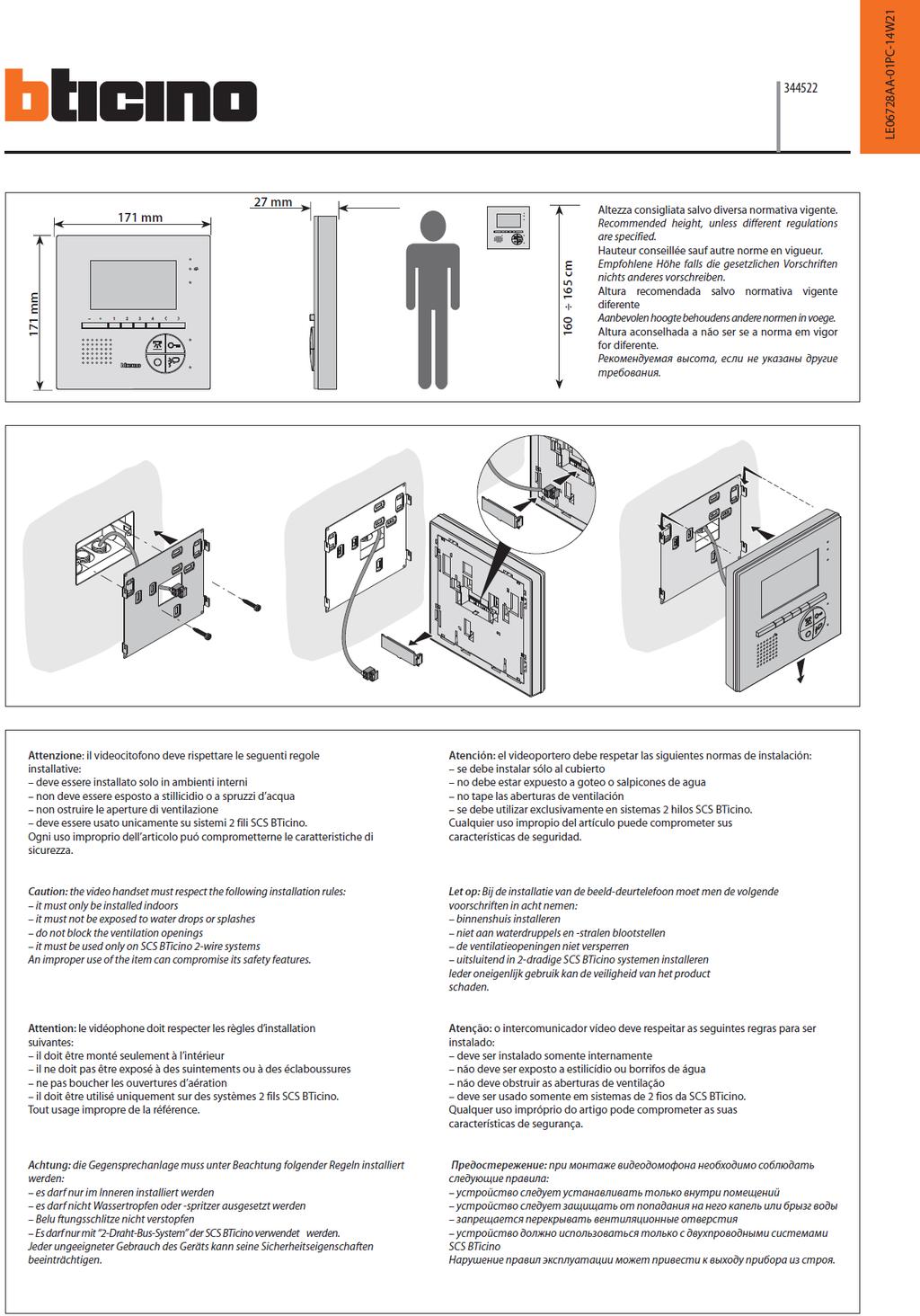

1 Zalecana wysokość z zastrzeżeniem innych obowiązujących przepisów Uwaga: wideodomofon należy zamontować z zachowaniem poniższych zasad instalacji: - musi być zainstalowany w pomieszczeniach zamkniętych - nie może być narażony na kapanie, pryskanie lub inny kontakt z wodą - nie wolno zatykać / zasłaniać otworów wentylacyjnych - musi być używany wyłącznie w 2-przewodowych systemach SCS BTicino Każde niewłaściwe użycie produktu może zmniejszyć jego bezpieczeństwo i spowodować utratę uprawnień gwarancyjnych.

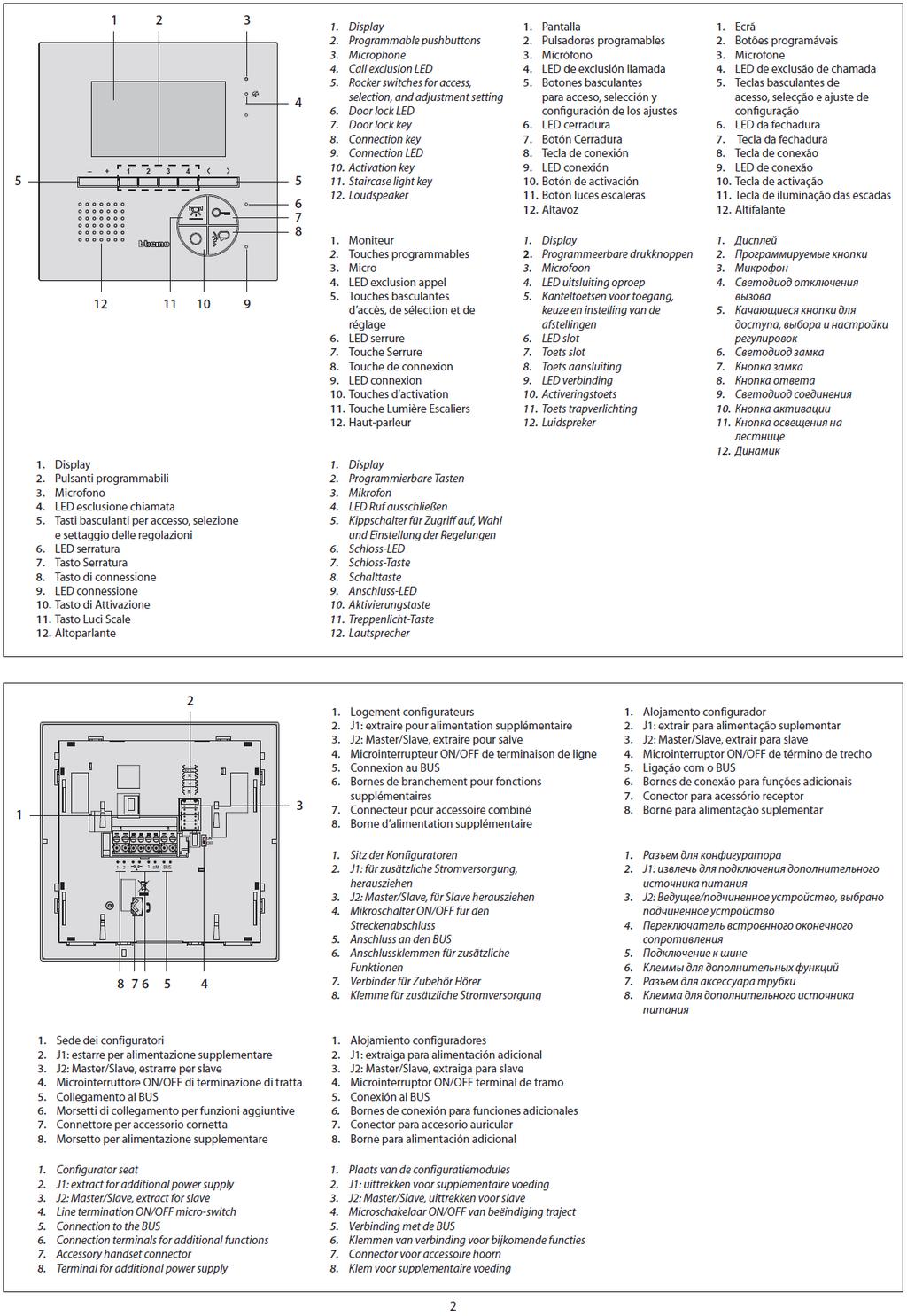

2 1. Ekran 2. Klawisze programowalne 3. Mikrofon 4. LED sygnalizacji wyłączenia sygnału wywołania 5. Klawisze dostępu, wyboru i regulacji ustawień w menu 6. LED sygnalizacji otwarcia zamka 7. Klawisz otwarcia zamka 8. Klawisz odbioru połączenia 9. LED sygnalizacji połączenia 10. Klawisz aktywacji 11. Klawisz włączenia światła na klatce schodowej 12. Głośnik 1. Gniazda konfiguratorów 2. J1: usunąć w celu użycia dodatkowego zasilacza lokalnego 3. J2: Master/Slave; usunąć w celu ustawienia Slave 4. Mikroprzełącznik ON/OFF zamknięcia linii 5. Zaciski podłączenia BUS 6. Zaciski do podłączenia funkcji dodatkowych 7. Przyłącze zestawu ze słuchawką 8. Zaciski do podłączenia dodatkowego zasilacza

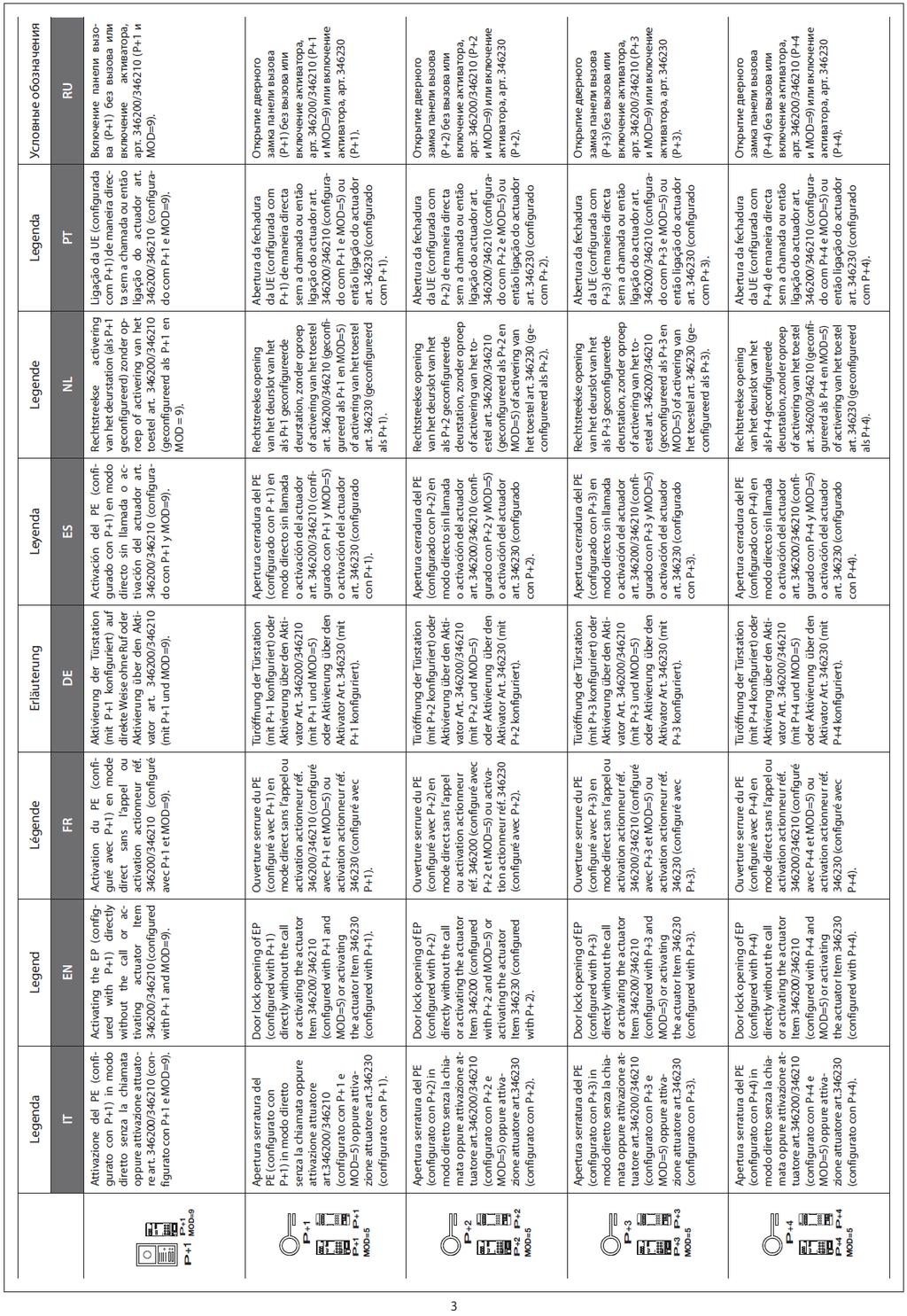

3 Legenda PL Aktywacja PZ (skonfigurowanego z P+1) bezpośrednio bez wywołania lub aktywacja aktora art / (skonfigurowanego z P+1 i MOD=9) Otwarcie zamka przy PZ (skonfigurowanym z P+1) bezpośrednio bez wywołania lub aktywacja aktora art / (skonfigurowanego z P+1 i MOD=5) lub aktywacja aktora art (skonfigurowanego z P+1) Otwarcie zamka przy PZ (skonfigurowanym z P+2) bezpośrednio bez wywołania lub aktywacja aktora art / (skonfigurowanego z P+2 i MOD=5) lub aktywacja aktora art (skonfigurowanego z P+2) Otwarcie zamka przy PZ (skonfigurowanym z P+3) bezpośrednio bez wywołania lub aktywacja aktora art / (skonfigurowanego z P+3 i MOD=5) lub aktywacja aktora art (skonfigurowanego z P+3) Otwarcie zamka przy PZ (skonfigurowanym z P+4) bezpośrednio bez wywołania lub aktywacja aktora art / (skonfigurowanego z P+4 i MOD=5) lub aktywacja aktora art (skonfigurowanego z P+4)

4 Legenda PL Interkom między mieszkaniami w systemie z interfejsem mieszkania art Interkom w mieszkaniu w systemie z interfejsem mieszkania art lub interkom między mieszkaniami w systemie bez interfejsu mieszkania. Interkom adresowy wysyła wywołanie do wszystkich urządzeń o takim samym adresie. Interkom ogólny - wywołuje wszystkie urządzenia w systemie. Interkom wywołujący wszystkie aparaty skonfigurowane z N=1.

5 Po skonfigurowaniu urządzenia zaczekać minutę przed ponownym podłączeniem go do systemu. Wybór trybu pracy przycisków programowanych

6 Konfiguracja MOD Wybrana konfiguracja dla pracy przycisków Wybrana konfiguracja dla pracy przycisków oraz funkcja PRACOWNIA Wybrana konfiguracja dla pracy przycisków oraz funkcja PAGER Wybrana konfiguracja dla pracy przycisków oraz funkcje PRACOWNIA i PAGER

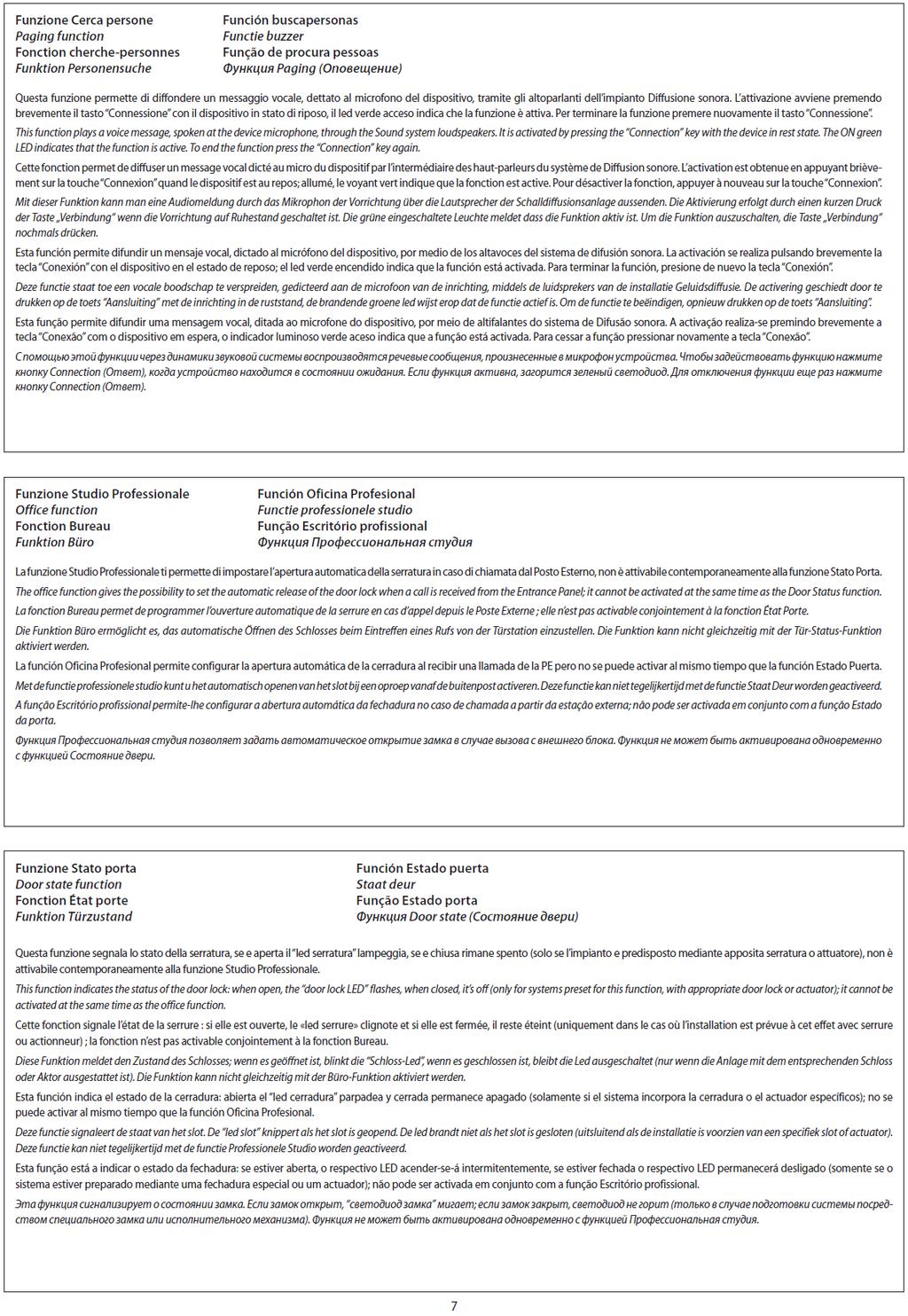

7 Funkcja Pager Ta funkcja pozwala na wyemitowanie wiadomości wypowiedzianej do mikrofonu urządzenia poprzez głośniki systemu dystrybucji dźwięku. Jest aktywowana poprzez naciśnięcie klawisza odbioru połączenia w stanie czuwania. Zapalenie się zielonej LED sygnalizuje włączenie funkcji. Aby zakończyć nacisnąć powtórnie klawisz. Funkcja Pracownia Ta funkcja otwiera zamek automatycznie po przyjściu wywołania z Panelu Zewnętrznego. Nie może być aktywowana jednocześnie z funkcją Stan Zamka. Funkcja Stan zamka Ta funkcja sygnalizuje stan zamka: jeżeli jest otwarty, LED sygnalizacyjna zamka miga, jeżeli jest zamknięty, jest wyłączona (dotyczy tylko systemów dostosowanych do tej funkcji, z odpowiednim zamkiem i aktorem); funkcja nie może być aktywowana razem z funkcją Pracownia.

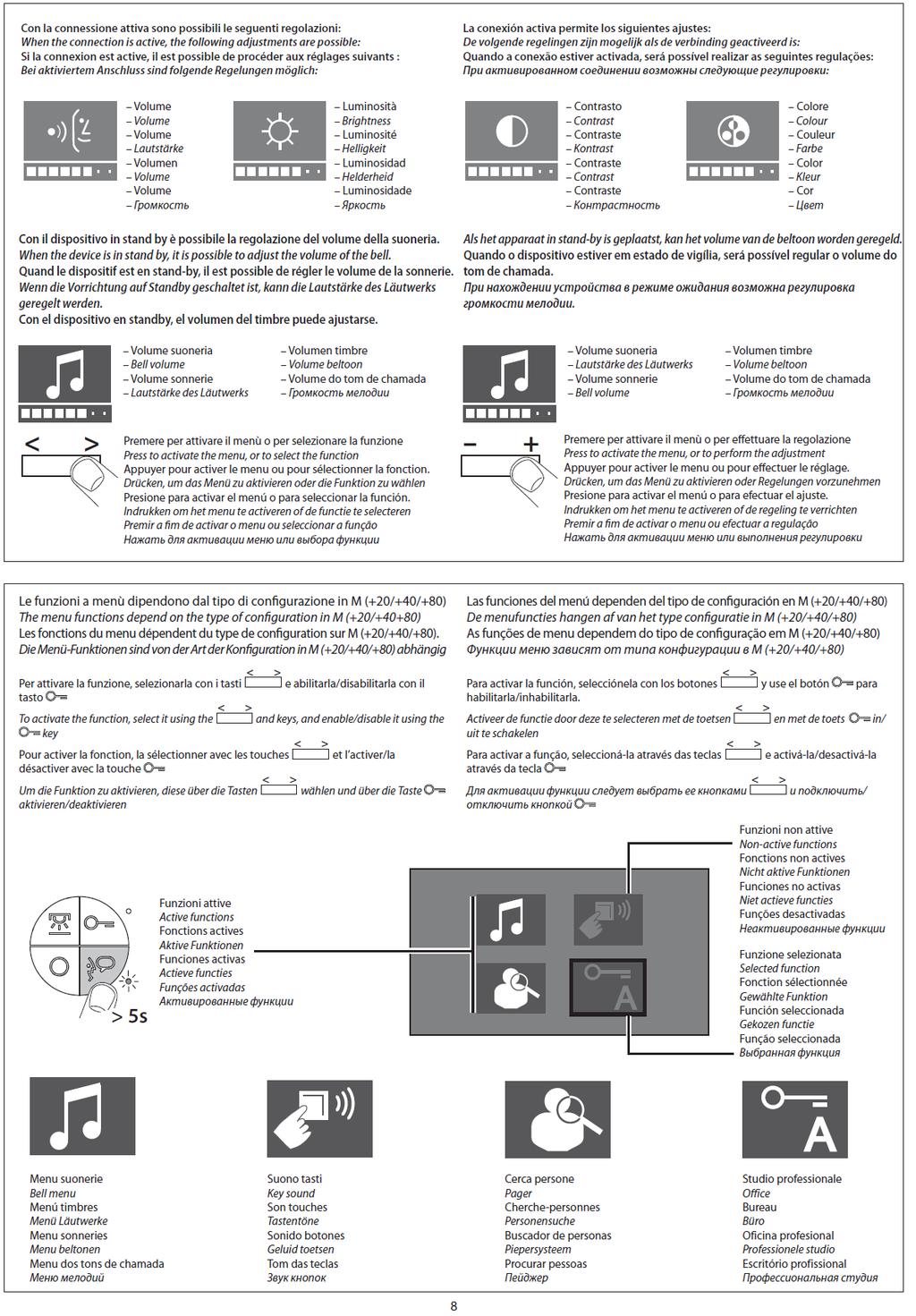

8 Podczas trwającego połączenia możliwe są następujące regulacje: - Głośność - Jasność - Kontrast - Nasycenie W stanie czuwania można regulować głośność sygnału dzwonka - Głośność dzwonka Nacisnąć, aby włączyć menu lub wybrać funkcję Nacisnąć, aby włączyć menu lub wyregulować Funkcje w menu zależą od typu konfiguracji w M (+20/+40/+80) Aby wejść do funkcji wybierz ją przyciskami / wyłącz klawiszem a potem włącz Funkcje nieaktywne Funkcje aktywne Funkcja wybrana Menu dźwięki Dźwięki klawiszy Pager Pracownia

9 Wybór dzwonków Aby zatwierdzić wybór odczekać odpowiedni czas lub nacisnąć Wywołanie z głównego PZ Wywołanie z drugorzędnego PZ Wywołanie z przycisku dzwonka Interkom wewnętrzny Interkom zewnętrzny 9

10 Funkcja Naciśnij i Mów Jeżeli panel zewnętrzny jest zlokalizowany w hałaśliwym miejscu, podczas rozmowy można uruchomić funkcję NACIŚNIJ i MÓW, która zapewni lepszą komunikację. Aby uruchomić tą funkcję należy podczas trwającej rozmowy: - Nacisnąć przycisk Odbioru przez przynajmniej 2 sekundy, aby włączyć komunikację z panelem zewnętrznym. Będzie świecić się zielona LED. - Zwolnić przycisk, aby słuchać osoby mówiącej do panelu zewnętrznego. Kolor diody zmieni się na czerwony. - Aby zakończyć rozmowę, nacisnąć krótko przycisk Odbioru. Dioda wyłączy się. 10

11 Korzystanie z pętli indukcyjnej Przełącznik aparatu słuchowego w pozycji T Aby zapewnić prawidłowe sprzężenie między wideodomofonem a aparatem słuchowym, sugerujemy ustawienie się cm od frontu. UWAGA: obecność w pobliżu elementów metalowych lub urządzeń elektrycznych / elektronicznych generujących zakłócenia może wpłynąć negatywnie na skuteczność sprzężenia i jakość przekazu.
