ZESTAWY DOMOFONOWE I WIDEODOMOFONOWE

Transkrypt

1 ZESTAWY DOMOFONOWE I WIDEODOMOFONOWE

2 Miwi Urmet jest polskim przedstawicielem włoskiej globalnej grupy Urmet, a jednocześnie liderem w zakresie dystrybucji elektronicznych systemów zabezpieczeń osób i mienia. Firma istnieje na rynku od 1990 roku i od tego czasu systematycznie wzbogaca swoją ofertę o nowe rozwiązania. W zakresie systemów wideo/domofonowych posiadamy rozwiązania dedykowane do różnego rodzaju obiektów o różnej wielkości, począwszy od domów jednorodzinnych, a skończywszy na dużych, wielomieszkaniowych osiedlach. Niniejszy katalog poświęcony jest zestawom wideo/domofonowym przeznaczonym do domów jedno- i dwurodzinnych. Wszystkie prezentowane w nim produkty wykonane są z niezwykłą dbałością o detale, cechuje je niebanalne wzornictwo i doskonała jakość. Zastosowane technologie i wysoki standard wykończenia spełnią oczekiwania nawet najbardziej wymagających klientów.

3 ZESTAWY WideoDOMOFONOWE 176/11 3 WELCOME 176/11 to jednorodzinny, dwuprzewodowy zestaw wideodomofonowy, w którego skład wchodzą 7 kolorowy wideomonitor dotykowy oraz panel aluminiowy z podświetlanym klawiszem wywołania. Zestaw posiada możliwość rozbudowy o maksymalnie 3 wideomonitory nr ref. 176/1 oraz jeden dodatkowy panel nr ref. 176/51. Pomiędzy wideomonitorami możliwa jest komunikacja interkomowa (jeden wideomonitor wywołuje wszystkie pozostałe). Panel aluminiowy WELCOME System 1 Montaż Wymiary (mm) -6 żyłowy (w zależności od konfiguracji) aluminium białe diody LED natynkowy (opcjonalnie podtynkowy) 169 x 106 x 4-4 (z daszkiem) puszka podtynkowa 176/60 176/51 PANEL WELCOME WANDALO- ODPORNY SZEROKOKĄTNY OBIEKTYW 176/1 Wideomonitor głośnomówiący WELCOME Ekran kolorowy LCD Przekątna 7 Rozdzielczość 800 x 480 biały Montaż natynkowy Wymiary (mm) 1 x 15 x 0 7 WIDEOMONITOR WELCOME WSKAŹNIK NUMERU EKRAN PRZYCISK OTWARCIA BRAMY INTERKOM Nr ref. zestawu 176/11 Panel 176/51 Wideomonitor 176/1 Zasilacz 176/100 ELEMENTY SCHEMATU: 1 panel WELCOME wideomonitor WELCOME 3 zasilacz 4 panel WELCOME 176/51 5 zasilacz 176/100 6 wideomonitor WELCOME 176/1 rozbudowa o elementy niewchodzące w skład zestawu elementy wchodzące w skład zestawu elementy niewchodzące w skład zestawu sterowanie - brama sterowanie - elektrozaczep

4 4 Zestawy wideodomofonowe 17/85 i 17/86 MiniNote+ 17/85 i 17/86 to cyfrowe zestawy wideodomofonowe przeznaczone do domów jedno- i dwurodzinnych. W skład zestawów wchodzą panel Mikra z pojedynczym lub podwójnym przyciskiem wywołania oraz jeden lub dwa wideomonitory cxmodo. Istnieje możliwość rozbudowy zestawu o maksymalnie trzy wideomonitory (17/87) z funkcją komunikacji interkomowej. Panel przyciskowy MIKRA PANEL MIKRA System -żyłowy 1 lub odlew ZnAl białe diody LED Montaż natynkowy (opcjonalnie podtynkowy) Wymiary (mm) 185 x 99 x 0 obudowa podtynkowa 11/60 WANDALO- ODPORNY Wideomonitor głośnomówiący cxmodo WIDEOMONITOR cxmodo MIKRA 17/87 7 Ekran Przekątna 7 Format 16:9 Montaż kolorowy LCD TFT (dotykowy) biały natynkowy Wymiary (mm) 135 x 10 x 0 REC EKRAN MENU EKRANOWE KOMUNIKACJA Z AUTOMATYKĄ BUDYNKOWĄ ZAPIS OBRAZU PRZYCISK OTWARCIA BRAMY INTERKOM Nr ref. zestawu 17/85 17/86 Panel MIKRA MIKRA Wideomonitor 17/87 x 17/87 Zasilacz 17/1, 17/11 17/1, 17/11 Rozdzielacz -- 17/55

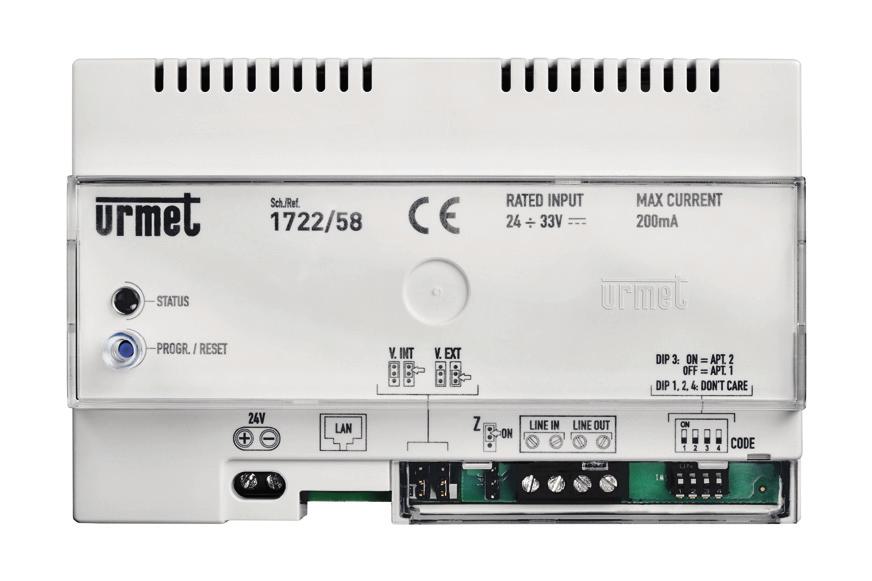

5 Bramka IP do zestawów 17/85 i 17/86* 5 17/58 - bramka IP przekierowująca rozmowy na urządzenia mobine z systemem Android/iOS dedykowana jest zestawom wideodomofonowym MiniNote+. Pozwala na odebranie połączenia z panelu zamontowanego przy furtce czy drzwiach do domu na urzadzeniu mobilnym. Dzięki darmowej aplikacji CallMe i dostępowi do internetu pozwala na komunikację z osobą znajdującą się przy panelu, otwarcie furtki lub bramy z dowolnego miejsca na ziemi. Dodatkowo, jeśli maksymalnie czterech użytkowników będzie posiadało zainstalowaną aplikację CallMe z tym samym kontem wywołującym, urządzenie umożliwi im rozmowę ze sobą dzięki połączeniu interkomowemu oraz połączeniu z wideomonitora na aplikację. Bramka IP 17/58 17/58 Nr ref. 17/58 Zasilanie lini danych 34.5 V Maksymalny pobór prądu 00 ma Maksymalny pobór mocy 6 W Wymiary (mm) 140 (~8 DIN) x 90 x 60 Montaż szyna DIN (opcjonalnie natynkowy) obudowa natynkowa 1083/88 zasilacz dodatkowy 1083/4 BRAMKA IP * w przypadku zestawu17/86 każdy z użytkowników musi posiadać oddzielną bramkę IP 17/58 POŁĄCZENIE BEZPRZEWODOWE WiFi Z INTERNETEM POŁĄCZENIE PRZEWODOWE Z INTERNETEM Obudowa natynkowa 1083/88 Zasilacz dodatkowy 1083/4 1083/88 W przypadku montażu urządzenia natynkowo (np. na ścianie w niewielkiej odległości od wideomonitora) zalecane jest dokupienie specjalnej obudowy, która w niezwykle estetyczny sposób maskuje samo urządzenie w wykończonych wnętrzach. Obudowa w kolorze białym. 1083/4 Dodatkowy zasilacz zewnętrzny wymagany jest do zasilania bramki IP w przypadku, gdy w systemie MiniNote+ są już co najmniej dwa wideomonitory. AKCESORIA POBIERZ BEZPŁATNĄ APLIKACJĘ:

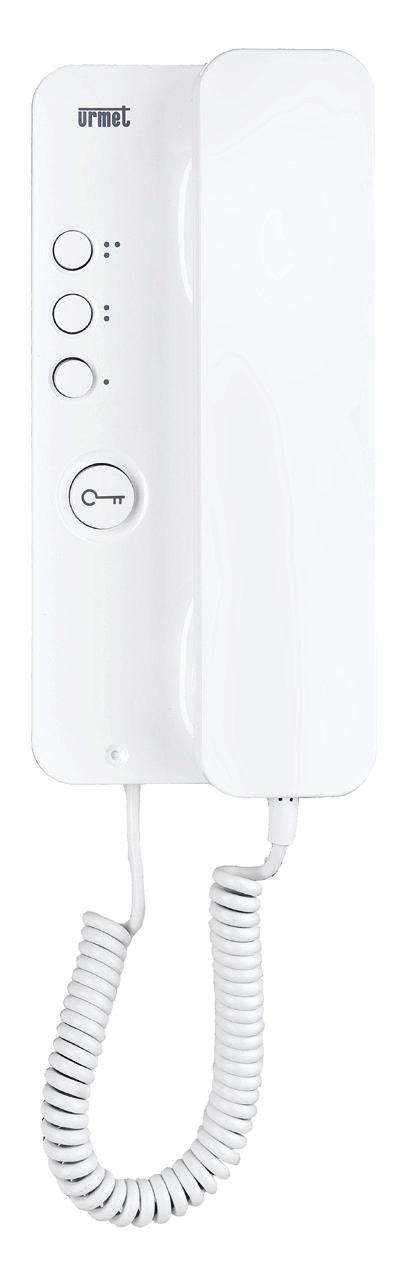

6 6 ZESTAWY DOMOFONOWE z serii 605 Zestawy domofonowe z serii 605 przeznaczone są do domów jedno- i dwurodzinnych. W skład zestawu, w zależności od przeznaczenia, wchodzi wandaloodporny panel przyciskowy Elite w wersji z jednym lub dwoma przyciskami wywołania (opcjonalnie z czytnikiem kluczy/kart RFID) oraz unifon/unifony Signo w kolorze białym lub czarnym. Panel przyciskowy ELITE System 4+n 1 (605/PR1 i 605/PR1-RF) (605/PR i 605/PR-RF) PANEL ELITE 605/PR1, ramka 605/RP-OP-M 605/PR-RF, ramka 605/RP-OP-M Montaż Wymiary (mm) stal nierdzewna białe diody LED podtynkowy (opcjonalnie natynkowy) 176 x 87 x 33 (8 na zewnątrz, 5 w tynku) obudowa natynkowa 605/OND-M PANEL ELITE PODTYNKOWY WANDALO- ODPORNY CZYTNIK KD (605/PR1-RF, 605/PR-RF) Unifon SIGNO UNIFON SIGNO biały (1140/1), czarny (1140/41) Materiał ABS + miejsce na przyciski funkcyjne (1140/1), 4 (1140/41) Montaż natynkowy Wymiary (mm) 5 x 80 x 40 przycisk funkcyjny 1140/55 (1140/1) regulator głośności 1140/ /1 1140/41 PRZYCISK FUNKCJI DODATKOWYCH Nr ref. zestawu 605/ /401-RF 605/ /441-RF 605/40 605/40-RF 605/44 605/44-RF Panel 605/PR1 605/PR1-RF 605/PR1 605/PR1-RF 605/PR 605/PR-RF 605/PR 605/PR-RF Unifon 1140/1 1140/41 x 1140/1 x 1140/41 Ramka 605/RP-OP-M 605/RP-OP-M 605/RP-OP-M 605/RP-OP-M Zasilacz 18A 18A 18A 18A

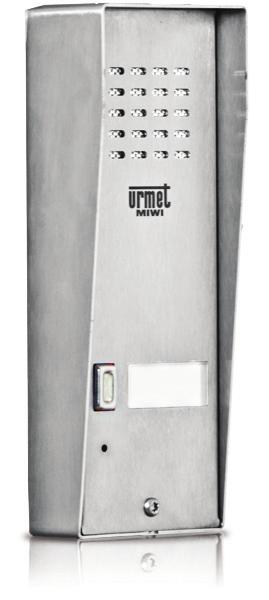

7 ZESTAWY DOMOFONOWE z serii Zestawy domofonowe z serii 505 przeznaczone są do domów jedno- i dwurodzinnych. Urządzenia wchodzące w skład tych zestawów (wandaloodporny panel MIWUS oraz unifon/unifony SCAITEL lub URMET) wyróżnia prosta, klasyczna linia konstrukcji. Panel przyciskowy MIWUS System 4+n 1 (505/1D), (505/D) stal nierdzewna czerwone diody LED Montaż natynkowy (opcjonalnie podtynkowy) Wymiary (mm) 15 x 56 x 3-35 ramka podtynkowa 55/RP1 ramka maskująca 55/RM1 505/1D PANEL MIWUS 505/D WANDALO- ODPORNY Unifon URMET i SCAITEL biały Materiał ABS 1 Montaż natynkowy Wymiary (mm) 18 x 77 x 56 (1131) 0 x 90 x 69 (113) regulator głośności 113/53P (113) UNIFON URMET/SCAITEL Nr ref. zestawu 505/ /31 505/31 505/3 Panel 505/1D 505/1D 505/D 505/D Unifon x 1131 x 113 Zasilacz 18A 18A 18A 18A

8 8 ZESTAWY DOMOFONOWE z serii 11 Zestawy domofonowe z serii 11 przeznaczone są do domów jedno- i dwurodzinnych. Te zestawy, charakteryzujące się minimalistycznym designem, zawierają panel MIKRA z jednym lub podwójnym przyciskiem wywołania oraz unifon/unifony SIGNO lub SCAITEL. Panel przyciskowy MIKRA PANEL MIKRA 11/11 System 4+n 1 lub front aluminiowy zielone diody LED Montaż natynkowy (opcjonalnie podtynkowy) Wymiary (mm) 185 x 99 x 0 obudowa podtynkowa 11/50 Unifon SCAITEL i SIGNO biały Materiał ABS UNIFON SCAITEL/SIGNO /1 Montaż Wymiary (mm) 1 (113), + miejsce na przyciski funkcyjne (1140/1) natynkowy 0 x 90 x 69 (113) 5 x 80 x 40 (1140/1) regulator głośności 1140/53 (1140/1), 113/53P (113) przycisk funkcyjny 1140/55 (1140/1) PRZYCISK FUNKCJI DODATKOWYCH (1140/1) Nr ref. zestawu 11/31 11/401 11/3 11/40 Panel 11/11 11/11 11/11 11/11 Unifon /1 x 113 x 1140/1 Zasilacz 18A 18A 18A 18A

9 ZESTAWY DOMOFONOWE z serii Zestawy domofonowe z serii 119 przeznaczone są do domów jednorodzinnych. Panel SMYLE wchodzący w skład tych zestawów kusi swoim oryginalnym kształtem, z kolei unifon SCAITEL lub UTOPIA będą świetnie pasować do każdego wnętrza. Panel przyciskowy SMYLE 119/1 System 4+n 1 front aluminiowy zielone diody LED Montaż natynkowy Wymiary (mm) 185 x 99 x 35 PANEL SMYLE Unifon SCAITEL i UTOPIA biały /1 Materiał Montaż Wymiary (mm) ABS 1 (113), + miejsce na przyciski funkcyjne (1134/1) natynkowy 0 x 90 x 69 (113) 5 x 90 x 48 (1134/1) regulator głośności 113/53P (113) przycisk funkcyjny 1134/100 (1134/1) UNIFON SCAITEL/UTOPIA PRZYCISK FUNKCJI DODATKOWYCH (1134/1) Nr ref. zestawu 119/31 119/341 Panel 119/1 119/1 Unifon /1 Zasilacz 18A 18A Moduł rozmówny 118/ /501

10 10 ZESTAWY DOMOFONOWE Z SERII 106 Zestawy domofonowe z serii BASIC 106 przeznaczone są do domów jednorodzinnych. W skład zestawu wchodzą: wąski pionowy (VERTICAL) lub szerszy pioziomy (HORIZONTAL) wandaloodporny panel wykonany ze stali nierdzewnej, posiadający przycisk wywołania oraz klawiaturę zamka kodowego, zasilacz, jak również, w zależności od typu zestawu, unifon URMET, SCAITEL lub SIGNO w wersji białej lub czarnej. Panel przyciskowy BASIC VERTICAL PANEL BASIC System -żyłowy 1 + klawiatura stal nierdzewna białe diody LED Montaż natynkowy (opcjonalnie podtynkowy) Wymiary (mm) 06 x 89 x 3-33 ramka podtynkowa 55/RPV-M ramka maskująca 55/RMV-M Unifon SIGNO biały (1140/6), czarny (1140/6-B) Materiał ABS UNIFON SIGNO 3 + miejsce na 1 dodatkowy przycisk funkcyjny (1140/6), 4 (1140/6-B) Montaż natynkowy Wymiary (mm) 5 x 80 x 40 przycisk funkcyjny 1140/55 (1140/6) 1140/6 1140/6-B 106/1VD WANDALO- ODPORNY PRZYCISK WYWOŁANIA ZAMEK KODOWY PRZYCISK FUNKCJI DODATKOWYCH (1140/6) Nr ref. zestawu 106/ /31 106/ /401-B Panel 106/1VD 106/1VD 106/1VD 106/1VD Unifon 1131/61 113/ /6 1140/6 -B Zasilacz GT1975 GT1975 GT1975 GT1975

11 ZESTAWY DOMOFONOWE z serii Analogowe zestawy domofonowe z serii 505 z panelem MIWUS zintegrowanym z dotykowym zamkiem kodowym oraz czytnikiem zbliżeniowym RFID oraz unifonem Signo przeznaczone są do domów jedno- i dwurodzinnych. Panel przyciskowy MIWUS System 4+n 505/1D-ZK-RF 505/D-ZK-RF 1 (505/1D-ZK-RF), (505/D-ZK-RF) + klawiatura dotykowa stal nierdzewna czerwone diody LED Montaż natynkowy (opcjonalnie podtynkowy) Wymiary (mm) 15 x 110 x 3-35 ramka podtynkowa 55/RP ramka maskująca 55/RM PANEL MIWUS WANDALO- ODPORNY CZYTNIK KD ZAMEK KODOWY 1140/1 Unifon SIGNO biały Materiał ABS + miejsce na przyciski funkcyjne Montaż natynkowy Wymiary (mm) 5 x 80 x 40 przycisk funkcyjny 1140/55 regulator głośności 1140/53 UNIFON SIGNO PRZYCISK FUNKCJI DODATKOWYCH Nr ref. zestawu 505/401-ZK-RF 505/40-ZK-RF Panel 505/1D-ZK-RF 505/D-ZK-RF Unifon 1140/1 x 1140/1 Zasilacz 18A 18A

12 1 Zestawy DOMOFONOWE -żyłowe z serii 11 Zestawy dwużyłowe z serii 11 przeznaczone są do domów jednorodzinnych. Zawarty w zestawach panel MIKRA charakteryzuje się gładką powierzchnią, minimalną grubością oraz nietypową smukłą linią. Zestaw uzupełnia unifon UTOPIA, również w wersji głośnomówiącej. Panel przyciskowy MIKRA PANEL MIKRA 11/31-P 11/61-P System 1-6 żyłowy (w zależności od konfiguracji) front aluminiowy białe diody LED Montaż natynkowy (opcjonalnie podtynkowy) Wymiary (mm) 185 x 99 x 0 obudowa podtynkowa 11/50 Unifon UTOPIA UNIFON UTOPIA 11/31-U 11/61-U Materiał Montaż Wymiary (mm) biały ABS (11/31-U), 3 (11/61-U) natynkowy (opcjonalnie podtynkowy, dot. 11/61-U) 5 x 90 x 48 (11/31-U) 194 x 90 x 40 (11/61-U) obudowa podtynkowa 75/60 (11/61-U) Nr ref. zestawu 11/31 11/61 Panel 11/31-P 11/61-P Unifon 11/31-U 11/61-U Zasilacz 9000/ /30 Unifon dodatkowy (brak w zestawie) 119/5 11/6

13 Zestawy SET 13 Zestawy domofonowe z serii SET przeznaczone są do domów jedno- i dwurodzinnych. Wyróżnikiem panela SINTHESI S jest prosty design. Wyjątkowa dbałość o szczegóły znajduje z kolei swoje odzwierciedlenie w unifonie MIRO. Zestaw SET-KOM-MIRO posiada wbudowaną funkcję interkomu. Panel przyciskowy SINTHESI S System 4+n 1148/1, ramka 1148/ /, ramka 1148/61 1 (1148/1), (1148/) front aluminiowy zielone diody LED Montaż podtynkowy (opcjonalnie natynkowy) Wymiary (mm) 119 x 15 x 1,6 puszka natynkowa 1148/311 ramka z daszkiem 1158/611 PANEL SINTHESI S PODTYNKOWY Unifon MIRO biały Materiał ABS 1 (1150), + miejsce na przyciski funkcyjne (1150/1) Montaż natynkowy Wymiary (mm) 11 x 89 x 50 podstawka skośna 1150/50 ramka maskująca natynkowa 1150/51 przycisk funkcyjny 1150/55 (1150/1) 1150 UNIFON MIRO 1150/1 INTERKOM (SET-KOM-MIRO) PRZYCISK FUNKCJI DODATKOWYCH (1150/1) Nr ref. zestawu SET-1-MIRO SET--MIRO SET-KOM-MIRO (z funkcją interkomu) Panel (moduł, obudowa, ramka) 1148/1, 1145/51, 1148/ /, 1145/51, 1148/ /, 1145/51, 1148/61 Unifon 1150 x 1150 x 1150/1 Zasilacz 18K1 18K1 19K1 Moduł rozmówny 1145/ / /500

14 14 SCHEMATY BLOKOWE zestaw Wideo -żyłowy 17/ ELEMENTY SCHEMATU: 1 panel MIKRA zasilacz 17/1 3 zasilacz 17/11 4 wideomonitor cxmodo 5 wideomonitor cxmodo 17/87 6 zasilacz 17/ 5 6 zestaw Wideo -żyłowy 17/ ELEMENTY SCHEMATU: 1 panel MIKRA zasilacz 17/1 3 zasilacz 17/11 4 rozdzielacz 17/55 5 wideomonitor cxmodo 6 wideomonitor cxmodo 17/87 7 zasilacz 17/ zestawy domofonowe -żyłowe ELEMENTY SCHEMATU: 1 panel audio MIKRA unifon UTOPIA (11/31-U) 3 zasilacz nr ref. 9000/30 4 unifon UTOPIA (119/5) ELEMENTY SCHEMATU: unifon Signo panel 106/1VD zasilacz GT1975 przekaźnik 788/ żył lub 7 żył (SET-KOM-MIRO) zestawy klasyczne 1 8 żył (11/ , 119/ , 505/ ) 9 żył (11/3...34, 505/ lub SET-1-MIRO) 3 10 żył (SET--MIRO lub SET-KOM-MIRO) 5 żył 7 żył (SET-KOM-MIRO) ELEMENTY SCHEMATU: 1 panel wywołania zasilacz 3 unifon rozbudowa o elementy niewchodzące w skład zestawu elementy wchodzące w skład zestawu elementy niewchodzące w skład zestawu sterowanie - brama sterowanie - elektrozaczep

15 AKCESORIA 15 zestaw 113/53P obudowa 11/60 + panel MIKRA ramka 1158/611 11/50 Obudowa podtynkowa do panelu MIKRA AUDIO 11/60 Obudowa podtynkowa do panelu MIKRA WIDEO 11/6 Unifon dodatkowy głośnomówiący UTOPIA do zestawu -żyłowego 11/61 119/5 Unifon dodatkowy do zestawu 11/31 113/53P Zestaw do regulacji sygnału wywołania z wyłącznikiem do unifonów SCAITEL 1140/53 Regulator głośności do unifonu SIGNO 1140/55 Przycisk dodatkowy do unifonu SIGNO 1140/1 1148/311 Obudowa natynkowa do paneli SINTHESI S 1150/50 Podstawka skośna do unifonu MIRO 1150/51 Ramka maskująca natynkowa do unifonu MIRO 1150/55 Przycisk dodatkowy do unifonu MIRO 1158/611 Ramka płaska z daszkiem do paneli jednomodułowych SINTHESI S 17/ Zasilacz dodatkowy wideomonitora cxmodo (17/87) 17/55 Rozdzielacz wideo do zestawów 17/85 i 17/86 17/87 Wideomonitor dodatkowy cxmodo do zestawów 17/85 oraz 17/86 176/1 Wideomonitor dodatkowy do zestawu 176/11 176/100 Zasilacz dodatkowy do zestawu 176/11 176/51 Panel dodatkowy wideodomofonowy do zestawu 176/11 176/60 Puszka podtynkowa do montażu paneli 176/51 55/RP1 Ramka podtynkowa 1-modułowa do paneli MIWUS 55/RP Ramka podtynkowa -modułowa do paneli MIWUS 55/RM1 Ramka maskująca 1-modułowa do paneli MIWUS 55/RM Ramka maskująca -modułowa do paneli MIWUS 55/RPV-M Ramka podtynkowa do paneli BASIC VERTICAL 106/1VD 55/RMV-M Ramka maskująca mała do paneli BASIC VERTICAL 106/1VD 605/OND-M Obudowa natynkowa do paneli ELITE 75/60 Obudowa podtynkowa do głośnomówiącego unifonu UTOPIA 1083/88 Obudowa natynkowa bramki IP 17/ /4 Zasilacz dodatkowy do bramki IP 17/58 788/5 Przekaźnik monostabilny wideomonitor 17/87 podstawka 1150/50 + unifon 1150

16 Miwi Urmet Sp. z o.o. I Łódź, ul. Pojezierska 90 A tel: I fax: I miwi@miwiurmet.pl Dział Systemów Wideo/Domofonowych: tel: I domofony@miwiurmet.pl
