1 systemy wideodomofonowe i domofonowe

2 Domofony Wideodomofony Monitoring SYSTEM 2-PRZEWODOWY S. 4 Charakterystyka ogólna S. 6 Panele zewnętrzne S. 23 Aparaty wewnętrzne S. 27 Akcesoria SYSTEM TELEFONICZNY S. 29 Charakterystyka ogólna S. 32 Aparaty IRYDE i centrala PABX DANE WYMIAROWE S. 33 Dane wymiarowe NOWOŚĆ S. 6 S. 26 Centrala portierska S. 31 IRYDE Aparaty wideodomofonowe z telefonem 2 3

3 System 2-przewodowy jest przyjazny dla instalatora. Dzięki wykorzystaniu 2 przewodów bez polaryzacji, w każdym fragmencie instalacji, wykonanie połączeń jest łatwe i szybkie, a prawdopodobieństwo popełnienia błędu minimalne. Willa Apartamentowiec Osiedle mieszkaniowe Osiedle willowe Panel zewnętrzny Technologia 2-przewodowa pozwala z jednakową łatwością zrealizować różne systemy. Dzięki możliwości wykorzystania istniejących przewodów, stanowi idealne rozwiązanie nie tylko dla nowych, ale również dla modernizowanych instalacji. SYSTEM MOŻE OBEJMOWAĆ: 3900 mieszkań 96 5 aparatów wewnętrznych w mieszkaniu 39 wspólnych paneli zewnętrznych niezależnych pionów / klatek schodowych 600 metrów wideo 1000 metrów audio Najbardziej oddalony aparat wewnętrzny SYSTEM 2-PRZEWODOWY Prostota instalacji Wielkie możliwości Sprawdzona niezawodność Współpraca z systemem IP (z wykorzystaniem dedykowanej sieci komputerowej) Technologia 2-przewodowa umożliwia wykonanie systemu domofonowego, który w łatwy sposób może być rozbudowany do systemu wideodomofonowego oraz systemów mieszanych. Bogata oferta paneli zewnętrznych, aparatów wewnętrznych i akcesoriów otwiera szerokie możliwości dopasowania rozwiązań do indywidualnych potrzeb klientów: od prostej instalacji domofonowej przez rozległe systemy wielomieszkaniowe z centralą portierską, aż do integracji wideodomofonów z systemem automatyki domowej MY HOME. Współpraca z rozwiązaniem IP pozwala na realizację rozbudowanych projektów. Dzięki wykorzystaniu dedykowanej sieci LAN, technologia IP zwiększa możliwości systemu o wielokanałowość połączeń, wykorzystanie centrali portierskiej w formie oprogramowania na komputer, obsługę i centralizację alarmów, przy jednoczesnym wydłużeniu odległości połączeń. Oprogramowanie Centrala Portierska Interfejs IP/2-PRZEWODOWY 4 5

4 System 2-PRZEWODOWY Panele zewnętrzne SFERA Nowoczesny wygląd i doskonała jakość Panele zewnętrzne domofonowe i wideodomofonowe charakteryzują się nowoczesnym wzornictwem i dopracowaną estetyką: doskonałe dopasowanie krawędzi poszczególnych elementów, elementy widoczne minimalnie wystające nad powierzchnię ściany, atrakcyjne wizualnie i wzmocnione elementy plastikowe. Panele dostępne w wersji standardowej (SFERA NEW) i wandaloodpornej (SFERA SOLID). Trzy różne wersje wykończeń z możliwością komponowania kolorów ramek i plakietek Osłony przeciwdeszczowe i obudowy do montażu natynkowego w tych samych kolorach Doskonałe dopasowanie elementów DOSTĘPNE W TRZECH WYKOŃCZENIACH: STALOWOSZARY BIAŁY Wykończenie Aluminium Wykończenie Białe Wykończenie Stalowoszare Dystans frontu panelu od powierzchni ściany tylko 15 mm ALUMINIUM Elementy zewnętrzne oraz montażowe o wysokiej odporności mechanicznej zapewniają wysoką trwałość. Dodatkowo dostępna jest specjalna puszka podtynkowa wykonana ze stali. Wyjątkowo wytrzymałe elementy frontowe (plakietki i ramki) oraz specjalna stalowa puszka zabezpieczająca przed wyrwaniem panelu. Minimalne wystawanie nad powierzchnię ściany Wzmocnione elementy z tworzywa sztucznego Kompatybilność z osłonami przeciwdeszczowymi i obudowami natynkowymi SFERA NEW Dystans frontu panelu od powierzchni ściany tylko 20,5 mm 6 7

5 ZAAWANSOWANE FUNKCJE WIDEO NOC I DZIEŃ KAMERA SZEROKOKĄTNA FUNKCJE DOSTĘPU klawiatura CZYTNIK ZBLIŻENIOWY CZYTNIK linii papilarnych Czysty, wyraźny obraz również w warunkach słabego oświetlenia dzięki diodom LED IR i automatycznemu wyłączeniu filtra IR. Większe pole widzenia. Pełne ujęcie dzieci lub osób niepełnosprawnych na wózkach. Zaawansowane urządzenia do wykorzystania w panelach zewnętrznych SFERA. Mogą być również stosowane, jako niezależne rozwiązania dostępowe. BEZPIECZEŃSTWO I WYGODA DLA MIESZKAŃCÓW SFERA to szeroka gama rozwiązań funkcjonalnych do dyspozycji instalatora i gwarancja wygodnego użytkowania przez mieszkańców. maksymalna ERGONOMIa WYWOŁYWANIE Wywołanie przesłane SYSTEM ZAJĘTY Otwarcie zamka PĘTLA INDUKCYJNA I SYNTEZA KOMUNIKATÓW GŁOSOWYCH Dostosowane do korzystania przez osoby z aparatami słuchowymi z cewką indukcyjną (przełącznik T ) KAMERA SZEROKOKĄTNA Szerokie pole widzenia Poziomo: 135 Pionowo: 96 Rozmowa Dostosowane do korzystania przez osoby niedowidzące dzięki modułowi syntezy głosowej Dostosowane do filmowania dzieci i osób poruszających się na wózkach 8 9

6 Zatrzaski mocujące plakietki do modułów SFERA to innowacje w zakresie konfiguracji i prac serwisowych. Bez demontażu paneli, instalator może łatwo regulować poziom głośności mikrofonu i głośnika, wymienić lub zaktualizować plakietkę opisową, skonfigurować urządzenie za pomocą oprogramowania. Wszystkie czynności, za wyjątkiem konfiguracji fizycznej za pomocą zworek (konfiguratorów), mogą być przeprowadzone bez demontażu urządzenia. Panele SFERA NEW i SFERA SOLID mogą być konfigurowane tradycyjnie za pomocą zworek (konfiguratorów), dla działania w podstawowym zakresie. Alternatywnie, do konfiguracji może być użyty program TiSferaDesign, otwierający dodatkowe możliwości, między innymi: Wsparcie instalatora w wyborze i kompozycji urządzeń Konfiguracja i dostosowanie funkcji zaawansowanych Tworzenie i drukowanie plakietek opisowych Port mini-usb i regulatory poziomu głośności mikrofonu i głośnika 1 Odkręcić wkręty 2 Otworzyć boczne 3 Poluzować zatrzaski 4 blokujące skrzydło i zdjąć plakietkę Dostęp do portu konfiguracji z PC i regulacji poziomu głośności Łatwa konfiguracja I serwis 1 Odkręcić 4 śruby 2 Zdjąć ramkę 3 Poluzować zatrzaski 4 specjalnym narzędziem wykończeniową i zdjąć plakietkę Dostęp do portu konfiguracji z PC i regulacji poziomu głośności 10 11

7 Dwa rozwiązania wykorzystujące te same moduły elektroniczne. Zaledwie 13 modułów zapewniających szeroką gamę konfiguracji funkcji domofonowych i wideodomofonowych. FUNKCJE POPULARNE DOMOFONOWE WIDEODOMOFONOWE Moduły funkcyjne 4 PRZYCISKI Moduł foniczny podstawowy Moduł foniczny Moduł foniczny z kamerą 8 PRZYCISKÓW INFORMACJA Plakietki dla SFERA NEW Plakietki dla SFERA SOLID WYŚWIETLACZ Moduł z 4 przyciskami Moduł z 8 przyciskami Moduł informacyjny Moduł z wyświetlaczem FUNKCJE SPECJALNE KAMERA SZEROKOKĄTNA KAMERA SZEROKOKĄTNA noc/dzień MODUŁOWA KOMPOZYCJA ELEMENTÓW FUNKCYJNYCH NIEZALEŻNA KOMPOZYCJA ELEMENTÓW WYKOŃCZENIOWYCH PĘTLA INDUKCYJNA Moduł foniczny z kamerą szerokokątną Moduł z kamerą szerokokątną noc/dzień Moduł Teleloop z pętlą indukcyjną i syntezą komunikatów głosowych FUNKCJE DOSTĘPU Elastyczność systemu Ten sam moduł funkcyjny może być zastosowany w wersji SFERA NEW i SFERA SOLID Szeroki zakres funkcji domofonowych i wideodomofonowych w zaledwie 13 modułach funkcyjnych Klawiatura Czytnik zbliżeniowy Czytnik linii papilarnych Moduł klawiatury Moduł czytnika zbliżeniowego breloków Moduł czytnika linii papilarnych 12 13

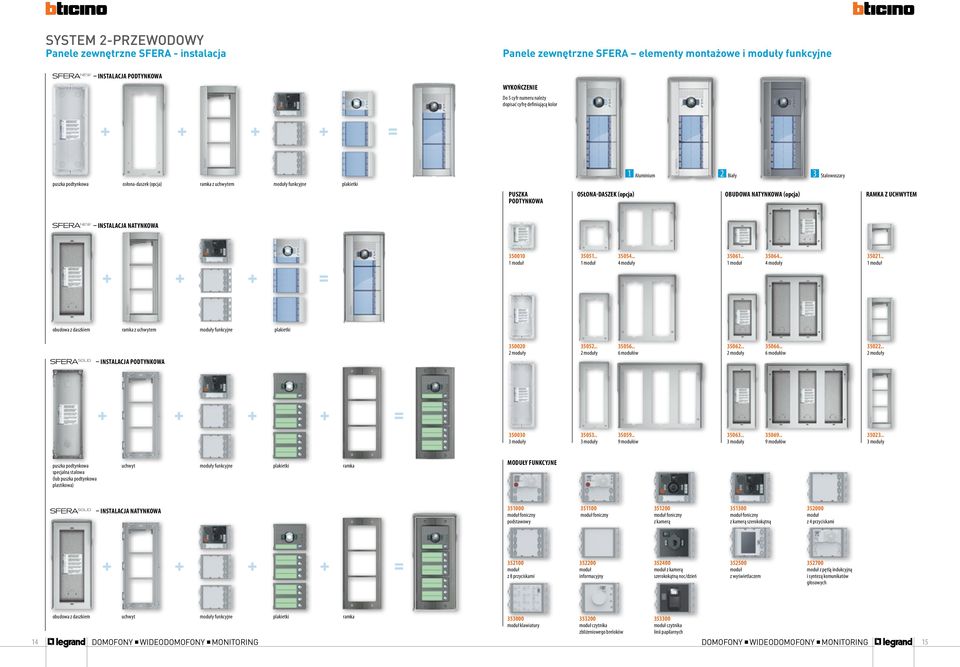

8 SYSTEM 2-PRZEWODOWY Panele zewnętrzne SFERA - instalacja Panele zewnętrzne SFERA elementy montażowe i moduły funkcyjne Instalacja podtynkowa Wykończenie Do 5 cyfr numeru należy dopisać cyfrę definiującą kolor = 1 puszka podtynkowa osłona-daszek (opcja) ramka z uchwytem moduły funkcyjne Puszka podtynkowa obudowa z daszkiem 3 Biały Stalowoszary Osłona-daszek (opcja) obudowa natynkowa (opcja) Ramka z uchwytem moduły funkcyjne ramka z uchwytem moduł = 1 moduł 4 moduły 1 moduł 4 moduły 1 moduł plakietki 2 moduły 2 moduły 6 modułów 2 moduły 6 modułów 2 moduły Instalacja podtynkowa = 3 moduły puszka podtynkowa specjalna stalowa (lub puszka podtynkowa plastikowa) uchwyt moduły funkcyjne plakietki obudowa z daszkiem uchwyt moduły funkcyjne plakietki = ramka 3 moduły 9 modułów 3 moduły moduł z 8 przyciskami moduł klawiatury DOMOFONY WIDEODOMOFONY MONITORING 9 modułów moduł foniczny podstawowy 3 moduły Moduły funkcyjne ramka Instalacja NAtynkowa 14 2 Instalacja NAtynkowa Aluminium plakietki moduł foniczny moduł informacyjny moduł czytnika zbliżeniowego breloków moduł foniczny z kamerą moduł z kamerą szerokokątną noc/dzień moduł foniczny z kamerą szerokokątną moduł z wyświetlaczem moduł z 4 przyciskami moduł z pętlą indukcyjną i syntezą komunikatów głosowych moduł czytnika linii papilarnych DOMOFONY WIDEODOMOFONY MONITORING 15

9 SYSTEM 2-PRZEWODOWY Panele zewnętrzne SFERA plakietki Wykończenie Do 5 cyfr numeru należy dopisać cyfrę definiującą kolor Wykończenie Do 5 cyfr numeru należy dopisać cyfrę definiującą kolor 1 Aluminium 2 Biały 3 Stalowoszary 1 Aluminium 2 Biały 3 Stalowoszary Plakietki audio plakietki modułów przyciskowych Plakietki wideo informacyjna zaślepka foniczna podstawowa foniczna podstawowa z 1 przyciskiem foniczna podstawowa z 2 przyciskami foniczna podstawowa z 2 przyciskami w 2 rzędach foniczna podstawowa z 4 przyciskami w 2 rzędach foniczna kamera foniczna kamera, 1 przycisk foniczna kamera, 2 przyciski w 2 rzędach foniczna kamera szerokokątna foniczna kamera szerokokątna, 1 przycisk foniczna kamera szerokokątna, 2 przyciski w 2 rzędach foniczna foniczna z 1 przyciskiem foniczna z 2 przyciskami foniczna z 2 przyciskami w 2 rzędach foniczna z 4 przyciskami w 2 rzędach kamera szerokokątna noc/dzień informacyjna zaślepka Plakietki modułu z wyświetlaczem pętli indukcyjnej modułów dostępowych przyciski przyciski przycisków w 2 rzędach przycisków w 2 rzędach wyświetlacz pętla indukcyjna i synteza komunikatów czytnik zbliżeniowy breloków klawiatura czytnik linii papilarnych

10 SYSTEM 2-PRZEWODOWY Panele zewnętrzne SFERA SOLID elementy montażowe i moduły funkcyjne Puszka podtynkowa stalowa Obudowa natynkowa (opcja) Uchwyt montażowy Ramka Plakietki Plakietki audio plakietki modułów przyciskowych foniczna podstawowa moduł 1 moduł moduły 1 moduł moduły 2 moduły modułów 2 moduły foniczna podstawowa z 2 przyciskami foniczna podstawowa z 2 przyciskami w 2 rzędach foniczna podstawowa z 4 przyciskami w 2 rzędach 1 moduł foniczna foniczna podstawowa z 1 przyciskiem moduły 3 przyciski foniczna z 1 przyciskiem 4 przyciski foniczna z 2 przyciskami 6 przycisków w 2 rzędach foniczna z 2 przyciskami w 2 rzędach foniczna z 4 przyciskami w 2 rzędach 8 przycisków w 2 rzędach Plakietki wideo informacyjna zaślepka moduły 3 moduły modułów 3 moduły foniczna kamera 3 moduły foniczna kamera, 1 przycisk foniczna kamera, 2 przyciski w 2 rzędach foniczna kamera szerokokątna foniczna kamera szerokokątna, 1 przycisk foniczna kamera szerokokątna, 2 przyciski w 2 rzędach (można zastosować puszki plastikowe) Moduły funkcyjne moduł foniczny podstawowy moduł foniczny moduł foniczny z kamerą moduł foniczny z kamerą szerokokątną kamera szerokokątna noc/dzień informacyjna zaślepka moduł z 4 przyciskami Plakietki modułów z wyświetlaczem pętli indukcyjnej modułów dostępowych moduł z 8 przyciskami moduł informacyjny moduł z kamerą szerokokątną noc/dzień moduł z wyświetlaczem moduł z pętlą indukcyjną i syntezą komunikatów głosowych wyświetlacz moduł klawiatury moduł czytnika zbliżeniowego breloków pętla indukcyjna i synteza komunikatów czytnik zbliżeniowy breloków klawiatura czytnik linii papilarnych moduł czytnika linii papilarnych DOMOFONY WIDEODOMOFONY MONITORING DOMOFONY WIDEODOMOFONY MONITORING 19

11 SFERA NEW SFERA SOLID MODUŁY FUNKCYJNE Podstawowy moduł foniczny z 4 przyciskami do realizacji paneli zewnętrznych w 2-przewodowej instalacji domofonowej. Regulacja poziomu głośności mikrofonu i głośnika. Obsługuje maksymalnie 100 przycisków, łącznie z tymi w podłączonych modułach przyciskowych. Umożliwia otwarcie zamka elektrycznego podłączonego bezpośrednio do zacisków S i S- (impuls 18V 4A, podtrzymanie 250mA przy maks. 30Ω) oraz sterowanie dodatkowym przyciskiem podłączonym do zacisków PL. Wykończenie odpowiednią plakietką. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów Moduł kolorowej kamery szerokokątnej noc/dzień do zastosowania w instalacjach wideodomofonowych. Posiada przetwornik 1/3 z funkcją N&D z automatycznym wyłączeniem filtru IR oraz diody LED IR do oświetlenia obiektu. Ochrona przed zaparowaniem. Automatyczna kontrola poziomu oświetlenia. Podłączany do modułu fonicznego za pomocą specjalnego przewodu (w komplecie). Wykończenie odpowiednią plakietką Moduł foniczny z 4 przyciskami do realizacji paneli zewnętrznych w 2-przewodowej instalacji domofonowej lub wideodomofonowej. Regulacja poziomu głośności mikrofonu i głośnika. Obsługuje maksymalnie 100 przycisków, łącznie z tymi w podłączonych modułach przyciskowych. Umożliwia otwarcie zamka elektrycznego podłączonego bezpośrednio do zacisków S i S- (impuls 18V 4A, podtrzymanie 250mA przy maks. 30Ω) oraz sterowanie dodatkowym przyciskiem podłączonym do zacisków PL. Dostosowany do podłączenia dodatkowego zasilacza lokalnego. Posiada diody LED do sygnalizacji stanu: otwarcie zamka, trwająca rozmowa, wywoływanie lub system zajęty. Wbudowana czujka do aktywacji podświetlenia nocnego. Wykończenie odpowiednią plakietką. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign. Moduł foniczny z kamerą kolorową i z 2 przyciskami do realizacji paneli zewnętrznych w 2-przewodowej instalacji wideodomofonowej. Kamera kolorowa z przetwornikiem 1/3 i białymi diodami LED do oświetlenia obiektu. Ochrona przed zaparowaniem. Regulacja poziomu głośności mikrofonu i głośnika. Obsługuje maksymalnie 98 przycisków, łącznie z tymi w podłączonych modułach przyciskowych. Pionowa i pozioma regulacja kamery /- 10. Umożliwia otwarcie zamka elektrycznego podłączonego bezpośrednio do zacisków S i S- (impuls 18V 4A, podtrzymanie 250mA przy maks. 30Ω) oraz sterowanie dodatkowym przyciskiem podłączonym do zacisków PL. Dostosowany do podłączenia dodatkowego zasilacza lokalnego. Posiada diody LED do sygnalizacji stanu: otwarcie zamka, trwająca rozmowa, wywoływanie lub system zajęty. Wbudowana czujka do aktywacji podświetlenia nocnego. Wykończenie odpowiednią plakietką. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign Moduł z wyświetlaczem graficznym współpracuje z modułem fonicznym lub modułami fonicznymi z kamerą i Podłączany za pomocą specjalnego przewodu (w komplecie). Możliwość wywoływania w dwóch trybach: wybór z listy lub z klawiatury. Wywołanie z listy odbywa się przez wybór lokatora metodą przewijania listy mieszkańców. Możliwe jest zapamiętanie 4000 lokatorów. Po podłączeniu modułu klawiatury możliwe jest również wywołanie lokalu poprzez wpisanie odpowiadającego mu numeru. Ten sposób wywołania zawsze wymaga współpracy z modułem klawiatury , z której wybierana jest odpowiednia sekwencja numeryczna. Zalecane jest stosowanie modułu informacyjnego z listą lokatorów i odpowiadających im numerów, jakie mają być wybrane. Wprowadzenie nazwisk lokatorów lub opisów do listy można zrealizować na dwa sposoby: ręcznie, za pomocą klawiszy modułu z wyświetlaczem graficznym lub z komputera z oprogramowaniem TiSferaDesign, poprzez transfer pliku do modułu (zalecane). Brak zasilania nie powoduje utraty zapamiętanych danych. Wykończenie odpowiednią plakietką. Moduł z pętlą indukcyjną i syntezą komunikatów głosowych do współpracy z modułem fonicznym lub modułami fonicznymi z kamerą i Ułatwia korzystanie osobom noszącym aparaty słuchowe (z cewką indukcyjną i przełącznikiem T ) lub niedowidzącym dzięki generowaniu komunikatów głosowych o stanie połączeń (wywoływanie w trakcie, koniec wywoływania, brak odpowiedzi, zajęte, drzwi otwarte). Wykończenie odpowiednią plakietką. Podłączenie do modułu fonicznego lub modułu fonicznego z kamerą za pomocą specjalnego przewodu (w komplecie). Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign Moduł foniczny z szerokokątną kamerą kolorową z 2 przyciskami i do realizacji paneli zewnętrznych w 2-przewodowej instalacji wideodomofonowej. Kamera kolorowa z przetwornikiem 1/3 i białymi diodami LED do oświetlenia obiektu. Ochrona przed zaparowaniem. Regulacja poziomu głośności mikrofonu i głośnika. Obsługuje maksymalnie 98 przycisków, łącznie z tymi w podłączonych modułach przyciskowych. Umożliwia otwarcie zamka elektrycznego podłączonego bezpośrednio do zacisków S i S- (impuls 18V 4A, podtrzymanie 250mA przy maks. 30Ω) oraz sterowanie dodatkowym przyciskiem podłączonym do zacisków PL. Dostosowany do podłączenia dodatkowego zasilacza lokalnego. Posiada diody LED do sygnalizacji stanu: otwarcie zamka, trwająca rozmowa, wywoływanie lub system zajęty. Wbudowana czujka do aktywacji podświetlenia nocnego. Wykończenie odpowiednią plakietką. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign. Moduł z 4 przyciskami w jednym rzędzie. Do stosowania w powiązaniu z modułami fonicznymi i oraz modułami z kamerami i Podłączany za pomocą specjalnego przewodu (w komplecie). Podświetlenie plakietek lokatorów zarządzane przez powiązany moduł foniczny lub foniczny z kamerą. Wykończenie odpowiednią plakietką. Moduł z 8 przyciskami w dwóch rzędach. Do stosowania w powiązaniu z modułami fonicznymi i oraz modułami z kamerami i Podłączany za pomocą specjalnego przewodu (w komplecie). Podświetlenie plakietek lokatorów zarządzane przez powiązany moduł foniczny lub foniczny z kamerą. Wykończenie odpowiednią plakietką. Moduł informacyjny używany przede wszystkim do wstawienia numeru domu lub innych informacji (np. sposobie wybierania numerów mieszkań z klawiatury, godzin otwarcia obiektu usługowego itd.). Podłączany za pomocą specjalnego przewodu (w komplecie). Podświetlenie zarządzane przez powiązany moduł foniczny lub foniczny z kamerą. Wykończenie odpowiednią plakietką Moduł klawiatury do otwarcia zamka lub wywoływania lokalu (we współpracy z modułem z wyświetlaczem graficznym). Posiada przekaźnik (C-NO-NC) i zestyki (CP-P1-P2) do podłączenia lokalnego przycisku otwarcia drzwi. Kod numeryczny do otwarcia zamka może być programowany z klawiatury lub transferowany w pliku konfiguracyjnym z komputera do modułu. Posiada przycisk do resetowania programowania oraz diody LED do sygnalizacji statusu dostępu. Podświetlenie nocne diodami LED. Wykończenie odpowiednią plakietką. Podłączenie do innych modułów za pomocą specjalnego przewodu (w komplecie). Urządzenie może być wykorzystywane jako autonomiczna klawiatura kodowa do otwarcia zamka z własnym zasilaczem. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign. Moduł czytnika zbliżeniowego RFID do otwierania zamka z użyciem breloka elektronicznego. Obsługuje do 20 tys. kluczy elektronicznych. Posiada przekaźnik (C-NO-NC) i zestyki (CP-P1-P2) do podłączenia lokalnego przycisku otwarcia drzwi. Klucz elektroniczny (brelok) do otwarcia zamka może być programowany z samego modułu lub transferowany w pliku konfiguracyjnym z komputera do modułu. Posiada przycisk do resetowania programowania oraz diody LED do sygnalizacji statusu dostępu. Podświetlenie nocne diodami LED. Wykończenie odpowiednią plakietką. Podłączenie do innych modułów za pomocą specjalnego przewodu (w komplecie). Urządzenie może być wykorzystywane jako autonomiczny czytnik do otwarcia zamka, z własnym zasilaczem. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign. Moduł czytnika linii papilarnych (do otwierania zamka). Posiada przekaźnik (C-NO-NC) i zestyki (CP-P1-P2) do podłączenia lokalnego przycisku otwarcia drzwi. Posiada przycisk do resetowania programowania oraz diody LED do sygnalizacji statusu dostępu. Wykończenie odpowiednią plakietką. Podłączenie do innych modułów za pomocą specjalnego przewodu (w komplecie). Urządzenie może być wykorzystywane jako autonomiczny czytnik do otwarcia zamka z własnym zasilaczem. Urządzenie musi być skonfigurowane fizycznie za pomocą konfiguratorów lub z poziomu komputera za pomocą oprogramowania TiSferaDesign

12 SYSTEM 2-PRZEWODOWY Panel zewnętrzny AXOLUTE Panel zewnętrzny wideodomofonowy z klawiaturą. Montaż podtynkowy. Wykończenie ramką w wersji STAL. Stopień ochrony IP54. Wytrzymałość IK07. Panele zewnętrzne LINIA 2000 METAL Panele zewnętrzne domofonowe i wideodomofonowe do instalacji jedno- i dwurodzinnych. Stopień ochrony IP54. Wytrzymałość: IK10 (panele audio), IK07 (panele wideo). Panel zewnętrzny AUDIO ECO Panel domofonowy Audio Eco do instalacji wielorodzinnych. Stopień ochrony IP44. Wytrzymałość: IK08. SYSTEM 2-PRZEWODOWY Aparaty wewnętrzne bezsłuchawkowe AXOLUTE VIDEO STATION NIGHTER I WHICE AXOLUTE VIDEO DISPLAY PUSZKA PODTYNKOWA SPECJALNA Puszka podtynkowa stalowa, 3 modułowa. Alternatywnie można zastosować puszkę 3 modułową MODUŁ ELEKTRONICZNY Moduł elektroniczny Axolute. Urządzenie może być zastosowane również w instalacjach wykorzystujących system IP. Jest wyposażony w klawiaturę dotykową (pojemnościowa) z podświetleniem, kamerę kolorową z regulacją (możliwość regulacji z zaawansowanych aparatów wewnętrznych), kolorowy wyświetlacz z możliwością modyfikacji strony głównej i czytnik zbliżeniowy breloków do otwarcia zamka. Otwarcie zamka można również aktywować wpisując kod dostępu (wspólny dla wszystkich lokatorów). Moduł należy zamontować w puszce podtynkowej specjalnej (alternatywnie ) oraz wykończyć ramką stalową W komplecie oprogramowanie TiAxoluteOutdoor oraz TiContacts do programowania, tworzenia książki adresowej i konfiguracji. Możliwość aktualizacji książki adresowej oraz konfiguracji bez demontażu modułu w przypadku stałego łącza z gniazdem RJ45. IP54, IK PANELE NATYNKOWE AUDIO Panel zewnętrzny audio do pracy w systemie 2-przewodowym. Montaż natynkowy. Podświetlenie plakietki niebieską diodą LED. Wytrzymałość IK10. 1 przycisk wywołania Jak wyżej. 2 przyciski wywołania. PANELE NATYNKOWE WIDEO Panel zewnętrzny wideo do pracy w systemie 2-przewodowym. Wyposażony w kamerę czarno-białą z oświetleniem pola widzenia przy słabym świetle za pomocą białych diod LED. Sygnalizacja dźwiękowo-wizualna: rozmowa w toku, system zajęty, otwarcie drzwi. Montaż natynkowy. Podświetlenie plakietki niebieską diodą LED. Wytrzymałość IK07. 1 przycisk wywołania Jak wyżej. 2 przyciski wywołania Panel zewnętrzny wideo do pracy w systemie 2-przewodowym. Wyposażony w kamerę kolorową z oświetleniem pola widzenia przy słabym świetle za pomocą białych diod LED. Sygnalizacja dźwiękowo-wizualna: rozmowa w toku, system zajęty, otwarcie drzwi. Montaż natynkowy. Podświetlenie plakietki niebieską diodą LED. Wytrzymałość IK07. 1 przycisk wywołania Jak wyżej. 2 przyciski wywołania. AXOLUTE VIDEO STATION NIGHTER I WHICE Zaawansowany aparat wewnętrzny głośnomówiący w wersji Nighter do montażu natynkowego (uchwyt w komplecie). Wyposażony w ekran LCD 8 i dotykową klawiaturę (pojemnościowa). Posiada menu OSD z interfejsem graficznym (ikony) konfigurowanym z poziomu komputera, do obsługi funkcji wideodomofonowych oraz automatyki MY HOME: termoregulacji, systemu dźwiękowego, automatyki oświetlenia i rolet, scenariuszy i systemu alarmowego. W przypadku wykorzystania w systemie dźwiękowym pozwala na odtwarzanie dźwięku z różnych źródeł audio i wideo. Dotykowy panel sterowania umożliwia nawigację, aktywację paneli zewnętrznych, otwarcie zamka, włączenie światła, wyciszenie, wyłączenie sygnału wywołania, odebranie wywołania i rozmowę oraz wywołanie osoby w systemie dźwiękowym. Dedykowane diody LED sygnalizują wyłączenie wywołania, stan zamka i połączenia. Konfiguracja za pomocą zworek (konfiguratorów) lub za pomocą programu TiNighterandWhiceStation (na płycie w komplecie). Port USB do konfiguracji wirtualnej i aktualizacji oprogramowania. Integracja z MY HOME również z wykorzystaniem interfejsu multimediów 3465 (w takim przypadku konieczny jest dodatkowy lokalny zasilacz). Wykończenie w kolorze czarnym Jak wyżej. Wersja Whice - wykończenie w kolorze białym. AXOLUTE ETERIS VIDEO DISPLAY VIDEO DISPLAY Zaawansowany aparat wewnętrzny głośnomówiący do montażu podtynkowego. Wyposażony w ekran LCD 2,5. Posiada menu OSD z interfejsem graficznym (ikony) konfigurowanym z poziomu komputera, do obsługi funkcji wideodomofonowych oraz automatyki MY HOME: termoregulacji, systemu dźwiękowego, automatyki oświetlenia i rolet, scenariuszy i systemu alarmowego. Klawisze na froncie umożliwiają nawigację, aktywację paneli zewnętrznych, otwarcie zamka, odebranie wywołania i rozmowę. Dedykowane diody LED sygnalizują wyłączenie wywołania, stan zamka i połączenia. Konfiguracja za pomocą zworek (konfiguratorów) lub za pomocą programu TiAxoluteDisplay (na płycie w komplecie). Port USB do konfiguracji wirtualnej i aktualizacji oprogramowania. Montaż w puszce podtynkowej (506E dla betonu lub 526PB w przypadku płyt kartonowo-gipsowych). Opcjonalny montaż na podstawce biurkowej. Do uzupełnienia wybraną ramką z gamy AXOLUTE. Wykończenie w kolorze Białym Jak wyżej. Wykończenie w kolorze Aluminium Jak wyżej. Wykończenie w kolorze Antracyt. PODSTAWKA BIURKOWA Podstawka umożliwiająca ustawienie aparatów Axolute Video Display na przykład na biurku. Podłączenie do systemu za pośrednictwem przewodu oraz specjalnego gniazda 8-pinowego (349418, , ). Do uzupełnienia wybraną ramką z gamy AXOLUTE. GNIAZDO 8-PINOWE Gniazdo 8-pinowe AXOLUTE do podłączenia aparatu AXOLUTE VIDEO DISPLAY. Kolor Biały Jak wyżej. Kolor Aluminium Jak wyżej. Kolor Antracyt. RAMKA WYKOŃCZENIOWA Z UCHWYTEM Ramka w wykończeniu STAL. W komplecie z uchwytem 3-modułowym i kluczem do zabezpieczenia przed nieuprawnionym demontażem. BRELOKI ZBLIŻENIOWE I PROGRAMATOR Brelok czarny Brelok czerwony Brelok zielony Brelok niebieski Brelok pomarańczowy Brelok szary Brelok żółty Programator breloków PANELE PODTYNKOWE WIDEO Panel zewnętrzny wideo do pracy w systemie 2-przewodowym. Wyposażony w kamerę kolorową z oświetleniem pola widzenia przy słabym świetle za pomocą białych diod LED. Sygnalizacja dźwiękowo-wizualna: rozmowa w toku, system zajęty, otwarcie drzwi. Montaż podtynkowy. Podświetlenie plakietki niebieską diodą LED. W komplecie puszka podtynkowa z uchwytem. Wytrzymałość IK07. 1 przycisk wywołania Jak wyżej. 2 przyciski wywołania. PANEL natynkowy audio eco Panel zewnętrzny audio do pracy w systemie 2-przewodowym. Montaż natynkowy. Wyposażony w klawiaturę numeryczną z dodatkowymi przyciskami: potwierdzenia, otwarcia zamka kodem, wywołania portierni oraz klawisze A, B, C do wywoływania adresów alfanumerycznych. Panel umożliwia wywołanie lokalu po wpisaniu przypisanego mu numeru oraz otwarcie zamka za pomocą indywidualnego kodu. Posiada zestyki (C-NO-NC) do podłączenia aktora lub zamka (do zasilenia zamka należy użyć transformatora ) oraz PL do lokalnego przycisku otwarcia zamka. IP44. IK VIDEO DISPLAY ETERIS Zaawansowany aparat wewnętrzny głośnomówiący do montażu podtynkowego. Wyposażony w ekran LCD 2,5. Posiada menu OSD z interfejsem graficznym (ikony) konfigurowanym z poziomu komputera, do obsługi funkcji wideodomofonowych oraz automatyki MY HOME: termoregulacji, systemu dźwiękowego, automatyki oświetlenia i rolet, scenariuszy i systemu alarmowego. Klawisze na froncie umożliwiają nawigację, aktywację paneli zewnętrznych, otwarcie zamka, odebranie wywołania i rozmowę. Dedykowane diody LED sygnalizują wyłączenie wywołania, stan zamka i połączenia. Konfiguracja za pomocą zworek (konfiguratorów) lub za pomocą programu TiAxoluteDisplay (na płycie w komplecie). Port USB do konfiguracji wirtualnej i aktualizacji oprogramowania. Montaż w puszce podtynkowej (528W dla betonu lub PB528W w przypadku płyt kartonowogipsowych). Do wyposażenia w wybraną plakietkę oraz ramkę Plakietka w kolorze Białym Plakietka w kolorze Aluminium Plakietka w kolorze Antracyt. HW4826HD Ramka w kolorze Białym. HW4826HC Ramka w kolorze Aluminium. HW4826HS Ramka w kolorze Antracyt. Schemat instalacji Axolute Eteris Video Display Puszka podtynkowa do betonu 528W (128,5x128,5x58 mm) PB528W (116,5x116,5x58 mm) Puszka podtynkowa do kartongipsu Mechanizm Plakietka Ramki wykończeniowe HW4826HC HW4826HS HW4826HD 22 23

13 SYSTEM 2-PRZEWODOWY Aparaty wewnętrzne bezsłuchawkowe Domofony i wideodomofony POLYX Domofony i wideodomofony classe 100 SYSTEM 2-PRZEWODOWY Aparaty wewnętrzne słuchawkowe Domofony i wideodomofony SWING Domofony i wideodomofony PIVOT Domofony SPRINT i Audio Eco DOMOFON POLYX Domofon głośnomówiący montowany natynkowo. Klawisze na froncie umożliwiają aktywację panelu zewnętrznego, otwarcie zamka, odebranie wywołania i rozmowę, włączenie światła. Dodatkowe 4 klawisze programowalne podczas konfiguracji. Regulacja poziomu głośnika oraz głośności dźwięku wywołania z możliwością wyciszenia. Diody sygnalizujące otwarcie zamka i rozmowę. Dodatkowa dioda sygnalizująca wywołanie dla osób niedosłyszących. Możliwość realizacji funkcji Pracownia oraz Odbiór automatyczny. Konfiguracja za pomocą zworek (konfiguratorów). Uchwyt do montażu natynkowego w komplecie. WIDEODOMOFON POLYX BASE Wideodomofon głośnomówiący montowany natynkowo. Ekran kolorowy LCD 3,5. Klawisze na froncie umożliwiają aktywację panelu zewnętrznego / przegląd kamer, otwarcie zamka, odebranie wywołania i rozmowę, włączenie światła. Dodatkowe 4 klawisze programowalne podczas konfiguracji. Regulacja poziomu głośnika oraz głośności dźwięku wywołania z możliwością wyciszenia. Regulacja jasności i kontrastu obrazu. Diody sygnalizujące otwarcie zamka i rozmowę. Możliwość realizacji funkcji Pracownia oraz Odbiór automatyczny. Konfiguracja za pomocą zworek (konfiguratorów). Uchwyt do montażu natynkowego w komplecie. WIDEODOMOFON POLYX MEMORY DISPLAY Wideodomofon głośnomówiący montowany natynkowo. Wyposażony w funkcję sekretarki i pamięć. Ekran kolorowy LCD 3,5. Posiada menu OSD z interfejsem graficznym (ikony) konfigurowanym z poziomu komputera, do obsługi funkcji wideodomofonowych oraz automatyki MY HOME: termoregulacji, systemu dźwiękowego, automatyki oświetlenia i rolet, scenariuszy i systemu alarmowego. Klawisze na froncie umożliwiają nawigację, aktywację paneli zewnętrznych, otwarcie zamka, odebranie wywołania i rozmowę. Dedykowane diody LED sygnalizują wyłączenie wywołania, stan zamka i połączenia. Regulacja poziomu głośnika oraz głośności dźwięku wywołania z możliwością wyciszenia. Regulacja jasności i kontrastu obrazu. Możliwość realizacji funkcji Pracownia oraz Odbiór automatyczny. Uchwyt do montażu natynkowego w komplecie. Konfiguracja za pomocą zworek (konfiguratorów) lub za pomocą programu TiPolyxMemoryDisplay (na płycie w komplecie). MODUŁ PĘTLI INDUKCYJNEJ (TELELOOP) Moduł pętli indukcyjnej, montowany natynkowo (bez dodatkowych akcesoriów) umożliwia korzystanie z POLYX MEMORY osobom niedosłyszącym, korzystającym z aparatów słuchowych (z przełącznikiem T). Moduł należy skonfigurować z takim samym adresem N, jak wideodomofon POLYX MEMORY DISPLAY, z którym jest powiązany. DOMOFON Classe Domofon głośnomówiący montowany natynkowo lub na biurku (z wykorzystaniem podstawki zamawianej oddzielnie). Klawisze na froncie umożliwiają otwarcie zamka, odebranie wywołania i rozmowę, włączenie światła oraz aktywację panelu zewnętrznego. Regulacja poziomu głośnika oraz głośności dźwięku wywołania. Konfiguracja za pomocą zworek (konfiguratorów). WIDEODOMOFON Classe Wideodomofon głośnomówiący montowany natynkowo lub na biurku (z wykorzystaniem podstawki zamawianej oddzielnie). Ekran kolorowy LCD 3,5. Klawisze na froncie umożliwiają otwarcie zamka, odebranie wywołania i rozmowę, włączenie światła oraz aktywację panelu zewnętrznego / przegląd kamer. Regulacja poziomu głośnika, głośności dźwięku wywołania oraz parametrów obrazu. Konfiguracja za pomocą zworek (konfiguratorów). PODSTAWKA BIURKOWA Podstawka do montażu aparatów Classe 100 na biurku. DOMOFON SWING Domofon słuchawkowy montowany natynkowo. Wyposażony w klawisz otwarcia zamka oraz dodatkowe 4 klawisze programowalne podczas konfiguracji (O-1-2-3). Regulacja głośności dźwięku wywołania z możliwością wyciszenia. Możliwość realizacji funkcji Pracownia. Konfiguracja za pomocą zworek (konfiguratorów). WIDEODOMOFON CZARNO-BIAŁY SWING Wideodomofon słuchawkowy z ekranem czarno-białym 4, montowany natynkowo. Klawisze na froncie umożliwiają aktywację panelu zewnętrznego/przegląd kamer, otwarcie zamka, włączenie światła i interkom. Regulacja głośności dźwięku wywołania z możliwością wyciszenia. Regulacja jasności i kontrastu obrazu. Dioda sygnalizująca otwarcie zamka. Konfiguracja za pomocą zworek (konfiguratorów). Uchwyt do montażu natynkowego w komplecie. WIDEODOMOFON KOLOROWY SWING Wideodomofon słuchawkowy z kolorowym ekranem LCD 4, montowany natynkowo. Wyposażony w klawisz otwarcia zamka oraz dodatkowe 4 klawisze programowalne podczas konfiguracji (O-1-2-3). Regulacja głośności dźwięku wywołania z możliwością wyciszenia. Regulacja jasności i kontrastu obrazu. Dioda sygnalizująca otwarcie zamka. Możliwość realizacji funkcji Pracownia. Konfiguracja za pomocą zworek (konfiguratorów). Uchwyt do montażu natynkowego w komplecie. DOMOFON PIVOT Domofon słuchawkowy montowany natynkowo. Wyposażony w klawisz otwarcia zamka, włączenia światła oraz dodatkowej funkcji. Trzystopniowa regulacja głośności dźwięku wywołania (w tym wyciszenie sygnalizowane diodą). Możliwość wyposażenia w zestaw 4 dodatkowych przycisków Konfiguracja za pomocą zworek (konfiguratorów). Uchwyt do montażu natynkowego w komplecie. WIDEODOMOFON KOLOROWY PIVOT Wideodomofon słuchawkowy z kolorowym ekranem LCD 4, montowany natynkowo. Wyposażony w klawisze otwarcia zamka, aktywacji panelu zewnętrznego / przeglądu kamer, włączenia światła oraz dodatkowej funkcji. Trzystopniowa regulacja głośności dźwięku wywołania (w tym wyciszenie sygnalizowane diodą). Regulacja jasności i kontrastu obrazu. Możliwość wyposażenia w zestaw 4 dodatkowych przycisków Konfiguracja za pomocą zworek (konfiguratorów). Uchwyt do montażu natynkowego w komplecie. ZESTAW DODATKOWYCH PRZYCISKÓW Zestaw 4 dodatkowych przycisków dla domofonów i wideodomofonów PIVOT. Umożliwia skonfigurowanie za pomocą zworek (konfiguratorów) obsługi dodatkowych funkcji, takich jak: sterowanie oświetleniem, dodatkowymi zamkami, bezpośrednia aktywacja paneli, połączenia interkomowe itd. DOMOFON SPRINT Domofon słuchawkowy montowany natynkowo (bez dodatkowych akcesoriów). Wyposażony w klawisz otwarcia zamka oraz klawisz dodatkowej funkcji. Trzystopniowa regulacja głośności dźwięku wywołania (w tym wyciszenie). Konfiguracja za pomocą zworek (konfiguratorów). DOMOFON audio eco Domofon słuchawkowy montowany natynkowo. Wyposażony w klawisz otwarcia zamka oraz klawisz dodatkowej funkcji. Trzystopniowa regulacja głośności dźwięku wywołania (w tym wyciszenie). Konfiguracja za pomocą zworek (konfiguratorów)

14 SYSTEM 2-PRZEWODOWY Wideodomofony z telefonem IRYDE program projektowy youdiagram Narzędzie do projektowania i konfiguracji systemów wideodomofonowych i domofonowych. SYSTEM 2-PRZEWODOWY Akcesoria systemu urządzenia modułowe na szynę TH SELV SELV F WIDEODOMOFONY/TELEFONY IRYDE Wideodomofon z kolorowym ekranem dotykowym LCD 4,3, podświetlaną klawiaturą i menu konfigurowanym z poziomu komputera. Integruje funkcje wideodomofonu i telefonu. Pozwala również na integrację z systemem MY HOME i obsługę funkcji automatyki. Montaż natynkowy lub na biurku (uchwyt lub podstawka zamawiane oddzielnie). Kolor Biały Jak wyżej. Kolor Czarny Podstawka biurkowa dla aparatów IRYDE i Uchwyt do montażu naściennego aparatów IRYDE i Centrala Portierska Centrala Portierska Centrala portierska do 2-przewodowych systemów domofonowych i wideodomofonowych. Umożliwia obsługę różnych funkcji bezpośrednio z klawiszy lub za pośrednictwem przyjaznego menu wykorzystującego ikony. Podstawowe funkcje realizowane za pomocą centralki, to obsługa połączeń wewnętrznych (z aparatów) i zewnętrznych (paneli), przekierowywanie rozmów z paneli do aparatów, sterowanie zamkiem, oświetleniem klatki schodowej, obsługa alarmów. Centralka jest wyposażona w kolorowy monitor LCD 7, słuchawkę i opcję trybu głośnomówiącego, klawiaturę numeryczną, klawisze obsługi funkcji wideodomofonowych, klawisze nawigacji oraz dodatkowe klawisze konfigurowalne. Centrala jest dostarczana ze zintegrowaną podstawką biurkową. Konfiguracja może być zrealizowana bezpośrednio na urządzeniu lub z poziomu komputera za pomocą dostarczonego oprogramowania (w komplecie). Projektowanie dobór realizowanych funkcji systemu kreskowy schemat połączeń elementów eksport schematu instalacji do AutoCad (DXF) lub PDF szczegółowy schemat połączeń wszystkich elementów Konfiguracja i parametry automatyczna lub ręczna konfiguracja urządzeń automatyczne sprawdzanie poprawności instalacji automatyczna weryfikacja obciążeń Specyfikacja i wycena lista użytych elementów generowanie kosztorysu systemu materiałowego (PDF, XLS) Gotowa dokumentacja wykonawcza W celu pobrania YOUDIAGRAM lub zapisania się na szkolenie zapraszamy na lub kontakt z infolinią: (z telefonów stacjonarnych) lub (z telefonów komórkowych). ZASILACZE Zasilacz systemu 2-przewodowego do instalacji domofonowych i wideodomofonowych. Prąd pierwotny 230V~, Hz. Zapewnia dla instalacji prąd stały 27V i 1,2A. Zapewnia ochronę przed zwarciem i przeciążeniem (bez bezpiecznika). Urządzenie z podwójną izolacją SELV. Szerokość: 8 modułów Zasilacz kompaktowy systemu 2-przewodowego ze zintegrowanym adapterem wideo do realizacji małych instalacji wideodomofonowych. Prąd pierwotny 230V~, Hz. Zapewnia dla instalacji prąd stały 27V i 0,6A. Jest chroniony bezpiecznikiem przed zwarciem i przeciążeniem. Urządzenie z podwójną izolacją SELV. Szerokość: 2 moduły Zasilacz pomocniczy systemu 2-przewodowego do lokalnego zasilenia paneli zewnętrznych i zaawansowanych aparatów wewnętrznych. Prąd pierwotny 230V~, Hz. Zapewnia dla instalacji prąd stały 27V i 0,6A. Jest chroniony bezpiecznikiem przed zwarciem i przeciążeniem. Urządzenie z podwójną izolacją SELV. Szerokość: 2 moduły Zasilacz systemu 2-przewodowego. Prąd pierwotny V~, Hz. Zapewnia dla instalacji prąd stały 26V i 0,6A. Chroniony bezpiecznikiem (niewymienialny) przed zwarciem i przeciążeniem. Urządzenie z podwójną izolacją SELV. Szerokość: 6 modułów Transformator pomocniczy do zamków elektrycznych. Prąd pierwotny 230V~, Hz. Wyjście 12V, 18VA. Szerokość: 3 moduły. DYSTRYBUTORY SYGNAŁU WIDEO Adapter wideo do zastosowania z zasilaczem Posiada 3 wyjścia magistrali. Można stosować w opcjach: 2 panele zewnętrzne 1 linia aparatów lub 1 panel zewnętrzny 2 linie aparatów. Szerokość: 2 moduły. F441 Węzeł audio/wideo do zastosowania z zasilaczem Zastępuje w większych instalacjach. Posiada 4 wejścia (panele zewnętrzne lub kamery) oraz 4 wyjścia (linie aparatów wideodomofonowych). Szerokość: 6 modułów. F441M Matryca wielokanałowa do zastosowania z zasilaczem Zastępuje i F441 w rozbudowanych instalacjach. Posiada 4 wejścia dedykowane dla paneli zewnętrznych lub kamer, 4 wejścia dla źródeł dźwięku oraz 8 wyjść dla linii wideodomofonów lub wzmacniaczy systemu dźwiękowego. Szerokość: 10 modułów. INTERFEJSY ROZBUDOWY Interfejs mieszkania pozwala wyodrębnić w systemie ogólnym podsystem mieszkania z dedykowanym panelem zewnętrznym, kamerami, funkcjami automatyki domowej MY HOME. Konfiguracja za pomocą zworek (konfiguratorów). Szerokość: 4 moduły Interfejs rozbudowy systemu pozwala zwiększyć możliwości systemu w zakresie wydłużenia odległości między panelem zewnętrznym a najdalszym aparatem wewnętrznym lub w zakresie liczby podłączonych aparatów wewnętrznych. Konfiguracja za pomocą zworek (konfiguratorów). Szerokość: 4 moduły. INTERFEJSY MIĘDZYSYSTEMOWE Interfejs 2W/IP do realizacji instalacji wykorzystujących magistralę IP oraz piony zrealizowane w systemie 2-przewodowym. Konfiguracja za pomocą zworek (konfiguratorów) lub oprogramowania (w komplecie). Szerokość: 10 modułów Telefoniczna centralka PABX współpracująca z systemem 2-przewodowym. Umożliwia podłączenie 2 linii zewnętrznych oraz 8 aparatów. Rozbudowywalna za pomocą akcesoriów i Szerokość: 10 modułów Akcesorium pozwalające zwiększyć o dodatkowe 8 liczbę aparatów podłączonych do centralki PABX. Szerokość: 6 modułów Akcesorium pozwalające zwiększyć o dodatkowe 2 liczbę linii zewnętrznych podłączonych do centralki PABX. Szerokość: 6 modułów. AKTORY MODUŁOWE Aktor przekaźnikowy pozwala na realizację funkcji sterowania oświetleniem lub innych funkcji powiązanych z systemem wideodomofonowym. Konfiguracja za pomocą zworek (konfiguratorów). Szerokość: 4 moduły Aktor przekaźnikowy zamka pozwala na zasilenie i otwarcie zamka. Konfiguracja za pomocą zworek (konfiguratorów). Szeokość: 2 moduły Aktor przekaźnikowy czasowy zamka pozwala na zasilenie i otwarcie zamka z regulacją czasu. Umożliwia również sterowanie oświetleniem, bramami itp. Konfiguracja za pomocą zworek (konfiguratorów). Szerokość: 4 moduły

15 SYSTEM 2-PRZEWODOWY Akcesoria systemowe K AKCESORIA PRZYŁĄCZENIOWE Piętrowy blok dystrybucyjny z 4 wyjściami. Umożliwia zrealizowanie instalacji wideodomofonowej z rozgałęzieniami typu gwiazda. Automatycznie wzmacnia sygnał wideo. Dzięki niewielkim rozmiarom może być zainstalowany w puszce podtynkowej Interfejs przycisku dzwonka. Umożliwia podłączenie tradycyjnego przycisku dzwonka tak, aby sygnał wywołania był emitowany na aparacie wewnętrznym (wywołanie ogólne lub adresowane). Pozwala też sterować oświetleniem lub otwarciem zamka (z zastosowaniem dedykowanych aktorów przekaźnikowych). Działanie definiowane podczas konfiguracji. Konfiguracja za pomocą zworek (konfiguratorów) Konwerter sygnału wideo z kabla koncentrycznego na magistralę 2-przewodową. Umożliwia podłączenie do 2-przewodowego systemu wideodomofonowego zewnętrznej kamery z wyjściem koncentrycznym: 12 V DC, maks. 150mA, wyjście wideo 1Vpp (75Ω). Konfiguracja za pomocą zworek (konfiguratorów) Wzmacniacz liniowy wideo. W instalacjach wykorzystujących przewody bez skrętu umożliwia zwiększenie odległości między panelem zewnętrznym a najdalszym aparatem wewnętrznym z 50 m do 100 m Moduł przekaźnikowy do zastosowania z panelami zewnętrznymi LINIA 2000 METAL, umożliwiający sterowanie zamkiem (nie obsługiwanym przez magistralę) Przewód (RJ45/8-pin) do podłączenia aparatów wideodomofonowych montowanych na podstawkach biurkowych Terminator linii. Służy do zamknięcia linii pionu lub mieszkania, jeżeli nie jest zakończona aparatem z odpowiednim mikroprzełącznikiem zamykającym linię Przewód do podłączenia dodatkowych modułów przyciskowych SFERA NEW lub SFERA SOLID. Długość 47 cm. PRZEWÓD 2-ŻYŁOWY Przewód dostosowany do realizacji systemów wideodomofonowych. Skrętka 2-żyłowa. Możliwość układania w rurkach pod ziemią. Zapewnia maksymalne osiągi instalacji wideodomofonowej (większy zasięg w porównaniu z innymi rodzajami przewodów). Zwój 200 m. KONFIGURATORY 3501/0 Konfigurator /1 Konfigurator /2 Konfigurator /3 Konfigurator /4 Konfigurator /5 Konfigurator /6 Konfigurator /7 Konfigurator /8 Konfigurator /9 Konfigurator K Zestaw do konfiguracji. Skrzynka zawiera: - 10 szt. każdego konfiguratora od 0 do 9, - 2 złącza niebieskie 8-zaciskowe, - 2 złącza zielone 2-zaciskowe, - 1 szczypce, - 1 wkrętak z tworzywa sztucznego do regulacji. KAMERY WEWNĘTRZNE Podtynkowa kamera kolorowa w estetyce osprzętu Axolute. Obiektyw ze stałą ogniskową 3,7mm, CCD 1,3, rozdzielczość w poziomie 380 linii. Wyposażona w mikrofon. Konfiguracja za pomocą zworek (konfiguratorów). Montaż w puszce podtynkowej (502E dla ścian murowanych, PB502 dla ścian kartonowo-gipsowych) z wykorzystaniem uchwytu H4702. Do uzupełnienia ramką 2-modułową serii Axolute. Kolor Biały Jak wyżej. Kolor Aluminium Jak wyżej. Kolor Antracyt. SYSTEM TELEFONICZNY Telefonowanie, obsługa funkcji systemu wideodomofonowego i systemu automatyki MY HOME w domu, punkcie usługowym, czy biurze są teraz możliwe z nowym systemem telefonicznym BTicino. Wykorzystanie aparatu wideodomofonowego z telefonem IRYDE wraz z nową centralą PABX w rozwiązaniach integrujących telefonię z systemem 2-przewodowym, pozwoli z jednego miejsca obsługiwać nie tylko połączenia telefoniczne, ale również system wideodomofonowy i funkcje automatyki MY HOME. Telefon Wideodomofon Automatyka MY HOME OPROGRAMOWANIE CENTRALA PORTIERSKA Program pozwalający realizować funkcje centrali portierskiej z poziomu komputera. Instalowana na komputerach stacjonarnych lub przenośnych. Wymagania sprzętowe: - Windows XP z Service Pack 2 lub Windows Vista - Zainstalowany NET Framework 2.0 lub wyższy. 28

16 ELASTYCZNY, PRZYJAZNY SYSTEM Aparat IRYDE może być zastosowany w różnych instalacjach, W jednorodnych instalacjach telefonicznych lub wideodomofonowych, pełni funkcję aparatu telefonicznego lub wideodomofonu. W instalacjach zintegrowanych, wykorzystujących centralę PABX, pozwala zintegrować rozbudowany system telefoniczny z systemem wideodomofonowym i systemem automatyki MY HOME. PLT1 SYSTEM TELEFONICZNY Elementy APARAT IRYDE Wideodomofon z telefonem IRYDE jest aparatem pozwalającym na zintegrowanie obsługi funkcji wideodomofonowych i telefonicznych. Wyposażony jest w kolorowy ekran dotykowy LCD 4,3, podświetlaną klawiaturę i menu nawigacyjne do obsługi wszystkich funkcji, konfigurowalne z poziomu komputera. Głośnik (do trybu głośnomówiącego) Ekran dotykowy LCD Mikrofon (do trybu głośnomówiącego) Wideodomofon telefoniczny IRYDE Panel zewnętrzny Wideodomofon telefoniczny IRYDE Panel zewnętrzny Funkcje wideodomofonowe Funkcje wideodomofonowe Funkcje telefonii (1) Słuchawka Klawiatura do obsługi funkcji telefonu i wideodomofonu Rozwiązanie podstawowe Aparat IRYDE może być instalowany na ścianie, za pomocą metalowego uchwytu, lub na podstawce biurkowej. Port mini-usb do podłączenia komputera PLT1 F422 Wideodomofon telefoniczny IRYDE PLT1 F422 PABX Panel zewnętrzny CENTRALA PABX Nowa centrala telefoniczna pozwala na realizację funkcji telefonu oraz na integrację z systemem wideodomofonowym. Zastosowanie centrali w instalacji wideodomofonowej umożliwia wykonywanie połączeń interkomowych pomiędzy wszystkimi zainstalowanymi aparatami, jak również monitoring kamer i zdalną aktywację. Ze względu na elastyczność rozwiązań i łatwą obsługę, centrala doskonale sprawdza się w domach, punktach usługowych i małych biurach. Jest kompatybilna z rozwiązaniami telefonicznymi, telefonami wielozakresowymi, modemami, faksem, telefonami bezprzewodowymi i automatycznymi sekretarkami. Zasilanie 240V~ Przyłącza aparatów wideodomofonowych Przyłącze magistrali Wideodomofon telefoniczny IRYDE Panel zewnętrzny Funkcje wideodomofonowe zaawansowane Funkcje wideodomofonowe Funkcje telefonii (1) Funkcje automatyki integracja z systemem MY HOME Funkcje telefoniczne zaawansowane (do 24 aparatów IRYDE) Funkcje automatyki integracja z systemem MY HOME Port USB do podłączenia komputera Port szeregowy do podłączenia komputera Rozwiązanie zaawansowane Złącze dla akcesoriów rozbudowy Przyłącze zasilania rezerwowego Przyłącze aparatów telefonicznych Wejście linii telefonicznej zewnętrznej RJ45 do przyłączenia LAN Ethernet Uwaga(1): Sprawdź jaką liczbę równoległych aparatów telefonicznych można podłączyć do linii zewnętrznej.

17 SYSTEM TELEFONICZNY Produkty SYSTEM 2-PRZEWODOWY DANE WYMIAROWE Panele zewnętrzne SFERA NEW i SFERA SOLID SFERA NEW PUSZKI PODTYNKOWE SFERA SOLID STALOWA PUSZKA SPECJALNA A A C C A A C C A A C C A A C A C C A A C C B WYMIARY WYMIARY A B C A B C OPIS PRODUKTU OPIS PRODUKTU SFERA NEW I SFERA SOLID SFERA NEW I SFERA SOLID Centrala telefoniczna 2-przewodowa PABX, 2 linie zewnętrzne, PLT1 Zabezpieczenie linii telefonicznej. Szerokość: 2 moduły. OBUDOWA NATYNKOWA Z DASZKIEM DASZKI 8 wewnętrznych, możliwość rozbudowy. Szerokość: 10 modułów. F461/2 Aktor telefoniczny z niezależnym przekaźnikiem przełącznym Akcesorium pozwalające zwiększyć A o dodatkowe 8 liczbę C A Szerokość: 3 moduły C A C A C A A C aparatów podłączonych do centralki PABX. Szerokość: 6 modułów. E47/12 Zasilacz z możliwością podłączenia 1 akumulatora 12V 6,5-24Ah WYMIARY Akcesorium pozwalające zwiększyć o dodatkowe 2 liczbę linii do zasilania rezerwowego urządzeń 12V. Szerokość: 8 modułów. zewnętrznych podłączonych do centralki PABX. A B C E47ADCN Zasilacz z możliwością podłączenia 1 akumulatora 12V 7/12/24Ah. Szerokość: 6 modułów. Prąd pierwotny 230V~, wyjście 27V DC SELV, maks. 450 ma Przewód do podłączenia akcesoriów Szerokość: 8 modułów Aparat IRYDE, biały 3505/12 Akumulator rezerwowy 12V, 12Ah Aparat IRYDE, czarny Podstawka biurkowa do aparatów IRYDE, biała Uchwyt naścienny do aparatów IRYDE, metalowy Przewód (RJ45/8-pin) do podłączenia aparatów wideodomofonowych montowanych na podstawkach biurkowych B C WYMIARY A B C Uwaga: Dane wymiarowe podane w milimetrach

18 SYSTEM 2-PRZEWODOWY DANE WYMIAROWE Panele zewnętrzne SFERA NEW i SFERA SOLID SYSTEM 2-PRZEWODOWY DANE WYMIAROWE Panele zewnętrzne AXOLUTE Panele zewnętrzne LINIA 2000 METAL SFERA NEW UCHWYT RAMKA SFERA SOLID UCHWYT PUSZKA PODTYNKOWA C A C A A C C A AC A C C A C A C WYMIARY 84 35,5 A B C WYMIARY A B C , , , MODUŁ ELEKTRONICZNY 253 PANELE ZEWNĘTRZNE NATYNKOWE AUDIO I WIDEO 185 MODUŁY FUNKCYJNE SFERA NEW 115 SFERA SOLID RAMKI A UCHWYT RAMKA , PANELE ZEWNĘTRZNE PODTYNKOWE WIDEO C A C A C A C A C 136 WYMIARY A B C Ramka stalowa. 11 mm nad powierzchnią ściany PANEL ZEWNĘTRZNY audio eco , Uwaga: Dane wymiarowe podane w milimetrach Uwaga: Dane wymiarowe podane w milimetrach

19 SYSTEM 2-PRZEWODOWY DANE WYMIAROWE Aparaty wewnętrzne AXOLUTE Aparaty wewnętrzne CLASSE 100 SYSTEM 2-PRZEWODOWY DANE WYMIAROWE Aparaty wewnętrzne PIVOT Aparaty wewnętrzne SWING VIDEO STATION NIGHTER I WHICE WIDEODOMOFON CLASSE 100 DOMOFON CLASSE 100 DOMOFONY I WIDEODOMOFONY PIVOT DOMOFONY I WIDEODOMOFONY SWING , OK C Aparaty wewnętrzne polyx AXOLUTE VIDEO DISPLAY 105 9,5 DOMOFON POLYX 124, , , PODSTAWKA BIURKOWA Dla AXOLUTE VIDEO DISPLAY , WIDEODOMOFONY POLYX Aparaty wewnętrzne audio eco Aparaty wewnętrzne SPRINT DOMOFON SPRINT 78 54, Moduł pętli indukcyjnej TELELOOP AXOLUTE ETERIS VIDEO DISPLAY , Uwaga: Dane wymiarowe podane w milimetrach Uwaga: Dane wymiarowe podane w milimetrach

20 SYSTEM 2-PRZEWODOWY DANE WYMIAROWE Aparaty wewnętrzne IRYDE Akcesoria WIDEODOMOFONY/TELEFONY IRYDE KONWERTER COAX/2-PRZEWODOWY INTERFEJS PRZYCISKU DZWONKA PIĘTROWY BLOK DYSTRYBUCYJNY AUDIO ECO NOWE rozwiązanie dla instalacji domofonowych P N Z WZMACNIACZ SYGNAŁU WIDEO KAMERA WEWNĘTRZNA PODTYNKOWA W estetyce linii osprzętu AXOLUTE Centrala portierska AKCESORIA MODUŁOWE B A Wymiary (mm) Liczba A B C modułów F F441M C Uwaga: Dane wymiarowe podane w milimetrach funkcjonalna i ekonomiczna oferta dla budynków wielorodzinnych tylko 2 przewody w całej instalacji idealne dla nowych obiektów i wymiany istniejących systemów
