CYFROWY SYSTEM VIDEO/DOMOFONOWY

Transkrypt

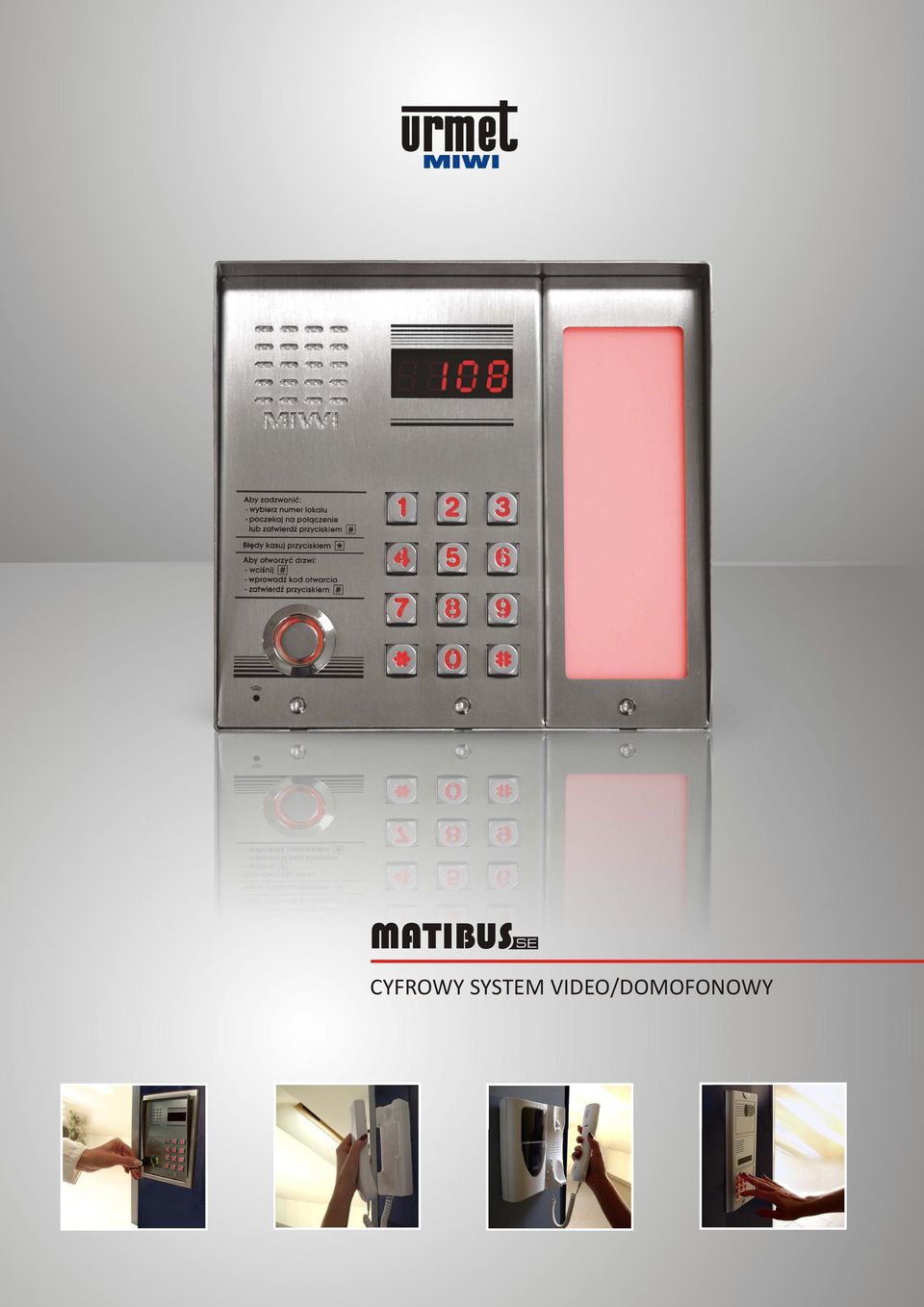

1 CYFROWY SYSTEM VIDEO/DOMOFONOWY

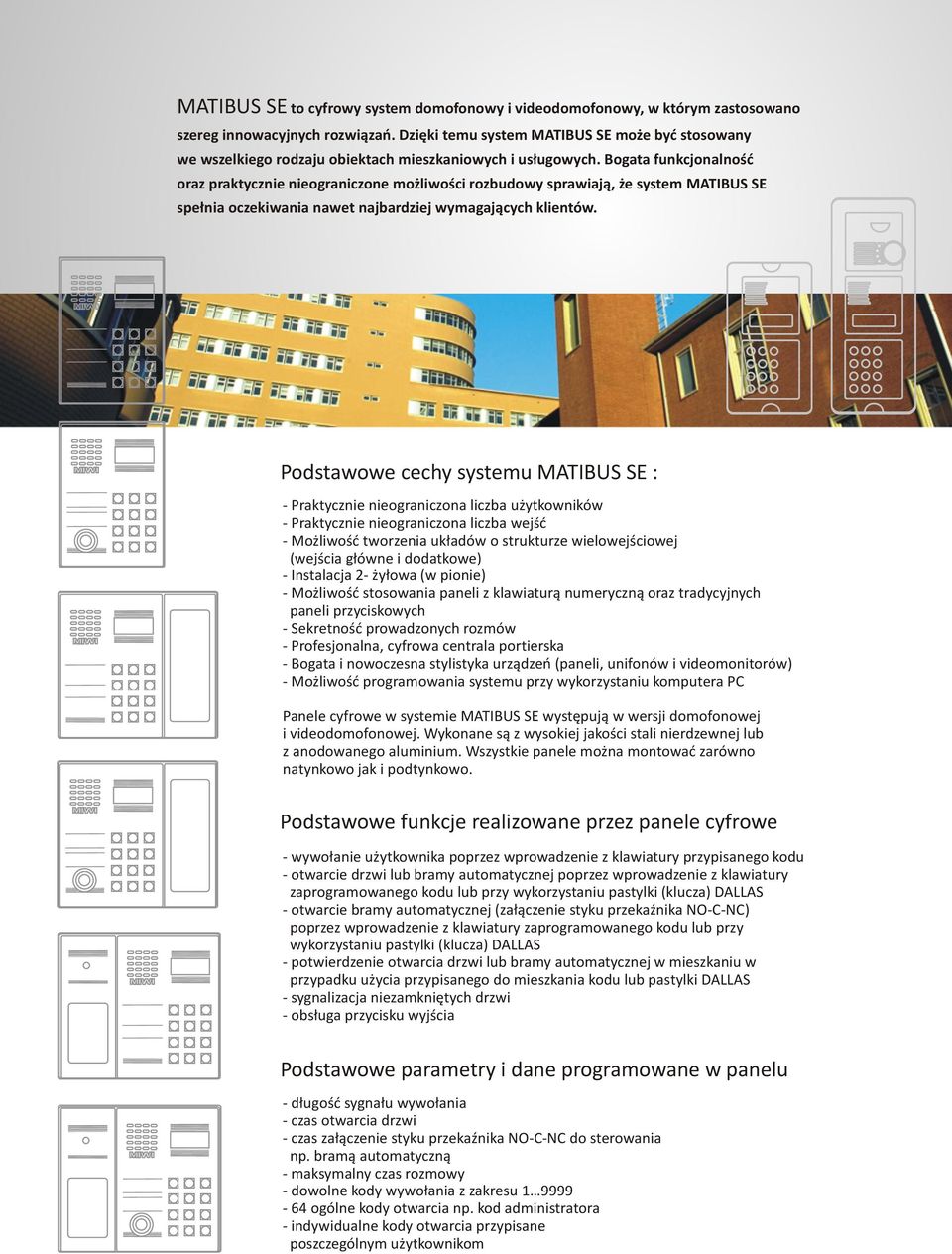

2 MATIBUS SE to cyfrowy system domofonowy i videodomofonowy, w którym zastosowano szereg innowacyjnych rozwiązań. Dzięki temu system MATIBUS SE może być stosowany we wszelkiego rodzaju obiektach mieszkaniowych i usługowych. Bogata funkcjonalność oraz praktycznie nieograniczone możliwości rozbudowy sprawiają, że system MATIBUS SE spełnia oczekiwania nawet najbardziej wymagających klientów. Podstawowe cechy systemu MATIBUS SE : - Praktycznie nieograniczona liczba użytkowników - Praktycznie nieograniczona liczba wejść - Możliwość tworzenia układów o strukturze wielowejściowej (wejścia główne i dodatkowe) - Instalacja 2- żyłowa (w pionie) - Możliwość stosowania paneli z klawiaturą numeryczną oraz tradycyjnych paneli przyciskowych - Sekretność prowadzonych rozmów - Profesjonalna, cyfrowa centrala portierska - Bogata i nowoczesna stylistyka urządzeń (paneli, unifonów i videomonitorów) - Możliwość programowania systemu przy wykorzystaniu komputera PC Panele cyfrowe w systemie MATIBUS SE występują w wersji domofonowej i videodomofonowej. Wykonane są z wysokiej jakości stali nierdzewnej lub z anodowanego aluminium. Wszystkie panele można montować zarówno natynkowo jak i podtynkowo. Podstawowe funkcje realizowane przez panele cyfrowe - wywołanie użytkownika poprzez wprowadzenie z klawiatury przypisanego kodu - otwarcie drzwi lub bramy automatycznej poprzez wprowadzenie z klawiatury zaprogramowanego kodu lub przy wykorzystaniu pastylki (klucza) DALLAS - otwarcie bramy automatycznej (załączenie styku przekaźnika NO-C-NC) poprzez wprowadzenie z klawiatury zaprogramowanego kodu lub przy wykorzystaniu pastylki (klucza) DALLAS - potwierdzenie otwarcia drzwi lub bramy automatycznej w mieszkaniu w przypadku użycia przypisanego do mieszkania kodu lub pastylki DALLAS - sygnalizacja niezamkniętych drzwi - obsługa przycisku wyjścia Podstawowe parametry i dane programowane w panelu - długość sygnału wywołania - czas otwarcia drzwi - czas załączenie styku przekaźnika NO-C-NC do sterowania np. bramą automatyczną - maksymalny czas rozmowy - dowolne kody wywołania z zakresu ogólne kody otwarcia np. kod administratora - indywidualne kody otwarcia przypisane poszczególnym użytkownikom

3 Panele cyfrowe ze stali nierdzewnej wersja wandaloodporna Panele ze stali nierdzewnej są odporne zarówno na akty wandalizmu, jak i wpływ warunków atmosferycznych. Ich stylistyka oparta jest na bardzo znanym i popularnym modelu panela przyciskowego o nazwie MIWUS. Zastosowana klawiatura wykonana jest również z metalu, a jej przyciski są dodatkowo podświetlane. Panel wyposażony jest w 4-cyfrowy wyświetlacz typu LED. Charakterystyczną cechą tej wersji paneli są ich niewielkie rozmiary. Dzięki niedużej grubości paneli (23 mm) panel zachowuje duża estetykę również przy montażu natynkowym, do którego w standardzie jest przystosowany. Montaż podtynkowy odbywa się przy wykorzystaniu dedykowanych ramek podtynkowych. 1052/ /10D - wersja podstawowa - wersja podstawowa, z daszkiem 1052/ /15D - wersja z czytnikiem pastylek DALLAS, - wersja z czytnikiem pastylek DALLAS, z daszkiem 1052/ /11D - wersja z modułem informacyjnym, - wersja z modułem informacyjnym, z daszkiem 1052/ /16D - wersja z modułem informacyjnym, z czytnikiem pastylek DALLAS - wersja z modułem informacyjnym, z czytnikiem pastylek DALLAS, z daszkiem

4 1752/ /11D - wersja z kamerą czarno-białą, z modułem informacyjnym - wersja z kamerą czarno-białą, z modułem informacyjnym, z daszkiem, 1752/ /16D - wersja z kamerą czarno-białą, z modułem informacyjnym, z czytnikiem pastylek DALLAS - wersja z kamerą czarno-białą, z modułem informacyjnym,z czytnikiem pastylek DALLAS, z daszkiem Akcesoria : 525/RP2 525/RP3 - ramka podtykowa do paneli 1052/10..10D D - ramka podtykowa do paneli 1052/11..11D D oraz 1752/11D..16D Panele cyfrowe z anodowanego aluminium linia stylistyczna Sinthesi Wykonanie z anodowanego aluminium skutecznie zabezpiecza panel przed wpływem warunków atmosferycznych zachowując przy tym jego niezwykle estetyczny i niepowtarzalny wygląd. Wykorzystaną linię stylistyczną SINTHESI charakteryzuje łatwość rozbudowy do wersji video domofonowej poprzez dodanie modułu kamery. Podstawowy moduł w tym wykonaniu wyposażony jest w podświetloną klawiaturę numeryczną oraz 4-cyfrowy wyświetlacz LED. Rodzaju montażu panela jest uzależniony od wyboru obudowy, która występuje zarówno w wersji podtynkowej, jak i natynkowej. Funkcjonalność oraz możliwości wykorzystania wersji SINTHESI są identyczne jak w wersji ze stali nierdzewnej. Elementy paneli cyfrowych w stylistyce linii SINTHESI 1145/ / /13 - moduł z klawiaturą wyświetlaczem LED 1052/70 - płyta czołowa z czytnikiem DALLAS 1745/70 - moduł kamery czarno-białej 1745/40 - moduł kamery kolorowej 1145/52 - obudowa podtynkowa dla 2 modułów 1145/53 - obudowa podtynkowa dla 3 modułów 1145/62 - ramka frontowa dla 2 modułów 1145/63 - ramka frontowa dla 3 modułów 1052/13

5 Unifony i videomonitory w systemie MATIBUS SE Wszystkie unifony i videomonitory są wykonane z wysokiej jakości tworzywa ABS. W ofercie jest kilka linii stylistycznych, dających użytkownikowi możliwość wyboru odbiornika dostosowanego do jego potrzeb. Wszystkie unifony umożliwiają prowadzenie rozmowy oraz otwarcie drzwi. Videomonitory dają dodatkowo możliwość obserwacji osoby znajdującej się przed wejściem do budynku. 1132/520 Unifony w systemie MATIBUS SE Unifony oferowane są w trzech modelach 1131, 1134 oraz SCAITEL (mod.1132). Wersja podstawowa wyposażona jest w przycisk otwierania drzwi. W obiektach, gdzie oprócz otwierania drzwi wejściowych występuje konieczność sterowania bramą automatyczną niezbędne jest zastosowanie unifonów z dodatkowym przyciskiem funkcyjnym. Ta wersja unifonów znajduje też zastosowanie w systemach z centralą portierską. 1131/520 Rodzaje unifonów 1131/ / / /521 - unifon z przyciskiem otwarcia drzwi - unifon z przyciskiem otwarcia drzwi, z dodatkowym przyciskiem funkcyjnym - unifon z przyciskiem otwarcia drzwi - unifon z przyciskiem otwarcia drzwi, z dodatkowym przyciskiem funkcyjnym 1132/620 - unifon z przyciskiem otwarcia drzwi 1132/621 - unifon z przyciskiem otwarcia drzwi oraz dodatkowym przyciskiem funkcyjnym 1134/522 - unifon z przyciskiem otwarcia drzwi, z dodatkowym przyciskiem funkcyjnym 1132/63 - zestaw do regulacji sygnału wywołania 1134/522 W systemie MATIBUS SE może być zastosowana dedykowana, cyfrowa centrala portierska. Jej głównym zadaniem jest zapewnienie dwukierunkowej łączności z każdym użytkownikiem. Podstawowe funkcje realizowane przez centralę portierską - wywołanie dowolnego unifonu lub videomonitora - odbieranie wywołań z poziomu każdego unifonu lub videomonitora - odbieranie wywołań z poziomu każdego panela z klawiaturą - praca w trybie dzień/noc - praca w trybie głośnomówiącym - elektroniczny spis użytkowników (przewijany na wyświetlaczu LCD) - wbudowany zegar z datą - pamięć nieodebranych wywołań - możliwość sterowania 8 wbudowanymi, niezależnymi przekaźnikami 1052/40

6 Videomonitory w systemie MATIBUS SE System videodomofonowy MATIBUS SE dostępny jest w wersji monochromatycznej i kolorowej. Videmonitory oferowane są w dwóch modelach WINFLAT/WINSPOT (mod.1202/1855) oraz ATLANTICO (mod.1702). Wszystkie videomonitory, oprócz przycisku otwarcia drzwi, wyposażone są w 2 dodatkowe przyciski funkcyjne, które mogą być wykorzystywane do: otwierania bramy automatycznej, wywołania centrali portierskiej lub podglądu wizji. Każdy videomonitor posiada regulację jasności i kontrastu obrazu oraz możliwość zmiany głośności sygnału wywołania. 1202/1A Rodzaje videomonitorów 1202/1A 1855/11A 1702/47 - monochromatyczny videomonitor WINFLAT, kolor biały - kolorowy videomonitor WINSPOT, kolor biały - kolorowy ATLANTICO, kolor biały 1855/11A Akcesoria 1202/952 - uchwyt do videomonitorów 1202/1A, 1855/11A, 1702/1../ /70 - płyta czołowa z czytnikiem pastylek DALLAS 1052/60 - przewód do orogramowania 1702/47

7 Schemat blokowy instalacji domofonowej z wejściem głównym, z wejściami dodatkowymi i centralą portierską nr ref. 1032/520 nr ref. 1032/520 nr ref. 1032/520 nr ref. 1032/520 WEJŚCIE dodatkowe 5 5 nr ref. 1052/33 nr ref. 1052/10D nr ref. 1052/33 nr ref. 1052/10D WEJŚCIE dodatkowe MAGISTRALA CENTRALA PORTIERSKA WEJŚCIE GŁÓWNE 1 nr ref. 1052/40 nr ref. 1052/20 nr ref. 1052/10D 1052/ /31A 1052/ /4SID 1752/ /7 1052/ /13A 789/7P Zasilacz dodatkowy Przeznaczony do zasilania dodatkowych paneli z klawiaturą w układach wielowejściowych. Wymiary:126 x 90 x 75 mm (7 DIN) Zasilacz systemowy MASTER Przeznaczony do obsługi systemów z jednym lub wieloma wejściami głównymi. W przypadku obsługi więcej niż jednego panela z klawiaturą, każdy kolejny wymaga zastosowania dodatkowego zasilacz nr ref. 1052/20. Wymiary:180 x 97 x 75 mm (10 modułów DIN) Zasilacz systemowy MASTER/SLAVE Wykorzystywany w systemach z wejściami głównymi i dodatkowymi. Zasilacz umożliwia podłączenie panela dodatkowego oraz podłączenie głównej magistrali. Wymiary:180 x 97 x 75 mm (10 modułów DIN) Dystrybutor sygnału video Przeznaczony do instalacji z przewodem koncentrycznym Wymiary:95 x 64 x 28 mm Dystrybutor sygnału video Przeznaczony do instalacji bez przewodu koncentrycznym Wymiary:95 x 64 x 28 mm Digitalizer do paneli przyciskowych Dekoder 4-wyjściowy Adapter sygnału video Urządzenie przekształcające sygnał video przesyłany przewodem koncentrycznym na sygnał dostosowany do przesyłania skrętką. Urządzenie przystosowane jest do montażu w modułach kamer SINTHESI. Uniwersalny zasilacz video Posiada wbudowany wewnętrzny timer z regulowana nastawą. Wyłącznik termiczny PTC do ochrony przed zwarciem i przeciążeniem. Może być stosowany w zastępstwie zasilaczy: 789/5B, 789/2 oraz 1742/20 Wymiary : 180 x 97 x 75 mm

8 MIWI-URMET Sp. z o. o Łódź, ul. Pojezierska 90 A, tel , fax miwi@miwiurmet.com.pl
