1 INSTYTUT TECHNOLOGICZNO-PRZYRODNICZY W FALENTACH ODDZIAŁ WARSZAWA KATALOG ROZWIĄZAŃ TECHNICZNYCH I TECHNOLOGICZNYCH ZAGRODOWEJ INFRASTRUKTURY TECHNICZNEJ (w zakresie bydła mlecznego) BUDYNKI OBÓR SILOSY PŁYTY OBORNIKOWE ZBIORNIKI NA PŁYNNE ODCHODY ZWIERZĘCE Program Wieloletni pt. Standaryzacja i monitoring przedsięwzięć środowiskowych, techniki rolniczej i rozwiązań infrastrukturalnych na rzecz bezpieczeństwa i zrównoważonego rozwoju rolnictwa i obszarów wiejskich Priorytet nr 8 Standaryzacja wiejskiej infrastruktury przyrodniczotechnicznej i technicznej Działanie 8.2 Standaryzacja obiektów zagrodowej infrastruktury technicznej, w tym budowli i budynków inwentarskich Autorzy: mgr inż. Konrad Rudnik, tech. Janusz Młynik Udział w badaniach i opracowaniu wzięli pracownicy z Zakładu Eksploatacji i Budownictwa Wiejskiego Recenzent opracowania: prof. dr hab. inż. Wacław Romaniuk Warszawa 2013

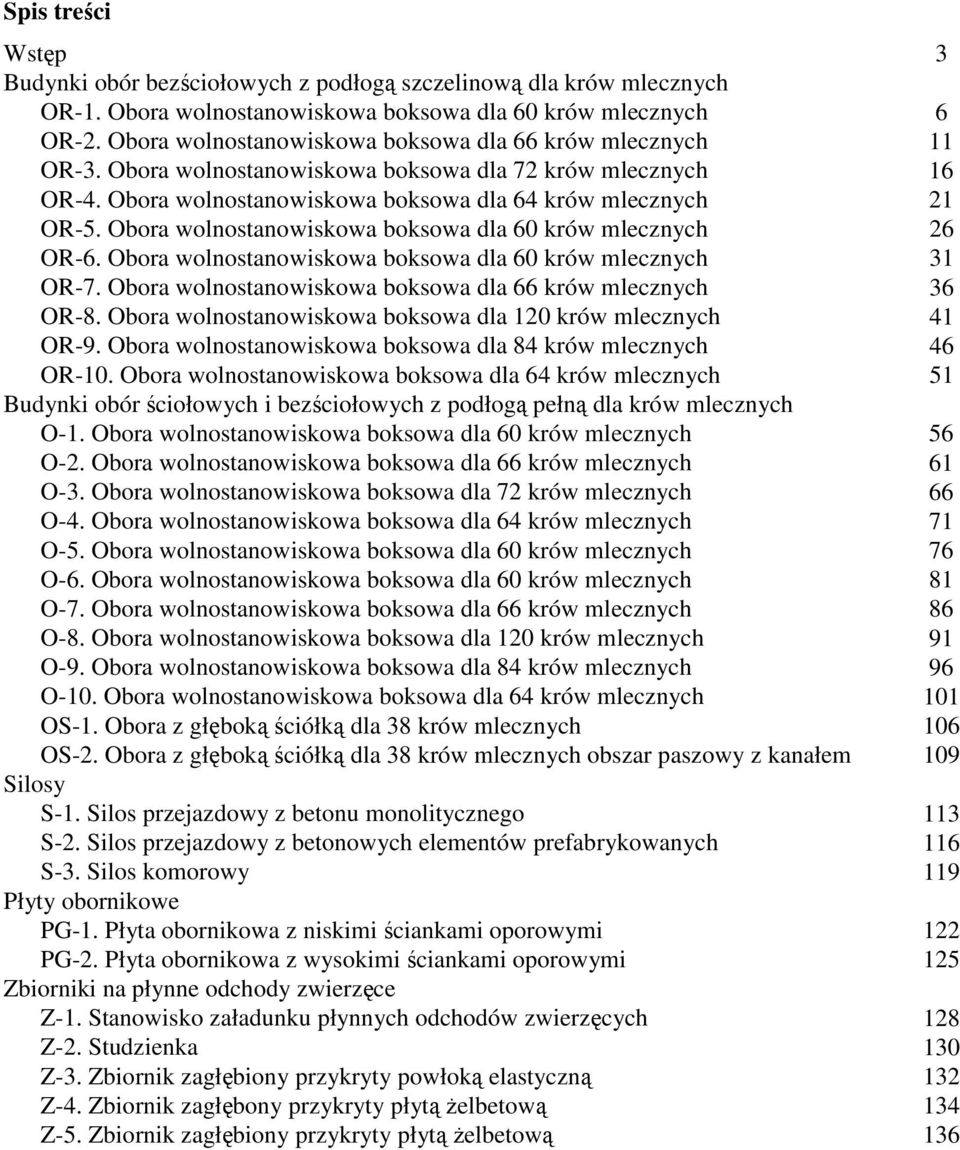

2 Spis treści Wstęp 3 Budynki obór bezściołowych z podłogą szczelinową dla krów mlecznych OR-1. Obora wolnostanowiskowa boksowa dla 60 krów mlecznych 6 OR-2. Obora wolnostanowiskowa boksowa dla 66 krów mlecznych 11 OR-3. Obora wolnostanowiskowa boksowa dla 72 krów mlecznych 16 OR-4. Obora wolnostanowiskowa boksowa dla 64 krów mlecznych 21 OR-5. Obora wolnostanowiskowa boksowa dla 60 krów mlecznych 26 OR-6. Obora wolnostanowiskowa boksowa dla 60 krów mlecznych 31 OR-7. Obora wolnostanowiskowa boksowa dla 66 krów mlecznych 36 OR-8. Obora wolnostanowiskowa boksowa dla 120 krów mlecznych 41 OR-9. Obora wolnostanowiskowa boksowa dla 84 krów mlecznych 46 OR-10. Obora wolnostanowiskowa boksowa dla 64 krów mlecznych 51 Budynki obór ściołowych i bezściołowych z podłogą pełną dla krów mlecznych O-1. Obora wolnostanowiskowa boksowa dla 60 krów mlecznych 56 O-2. Obora wolnostanowiskowa boksowa dla 66 krów mlecznych 61 O-3. Obora wolnostanowiskowa boksowa dla 72 krów mlecznych 66 O-4. Obora wolnostanowiskowa boksowa dla 64 krów mlecznych 71 O-5. Obora wolnostanowiskowa boksowa dla 60 krów mlecznych 76 O-6. Obora wolnostanowiskowa boksowa dla 60 krów mlecznych 81 O-7. Obora wolnostanowiskowa boksowa dla 66 krów mlecznych 86 O-8. Obora wolnostanowiskowa boksowa dla 120 krów mlecznych 91 O-9. Obora wolnostanowiskowa boksowa dla 84 krów mlecznych 96 O-10. Obora wolnostanowiskowa boksowa dla 64 krów mlecznych 101 OS-1. Obora z głęboką ściółką dla 38 krów mlecznych 106 OS-2. Obora z głęboką ściółką dla 38 krów mlecznych obszar paszowy z kanałem 109 Silosy S-1. Silos przejazdowy z betonu monolitycznego 113 S-2. Silos przejazdowy z betonowych elementów prefabrykowanych 116 S-3. Silos komorowy 119 Płyty obornikowe PG-1. Płyta obornikowa z niskimi ściankami oporowymi 122 PG-2. Płyta obornikowa z wysokimi ściankami oporowymi 125 Zbiorniki na płynne odchody zwierzęce Z-1. Stanowisko załadunku płynnych odchodów zwierzęcych 128 Z-2. Studzienka 130 Z-3. Zbiornik zagłębiony przykryty powłoką elastyczną 132 Z-4. Zbiornik zagłębony przykryty płytą żelbetową 134 Z-5. Zbiornik zagłębiony przykryty płytą żelbetową 136

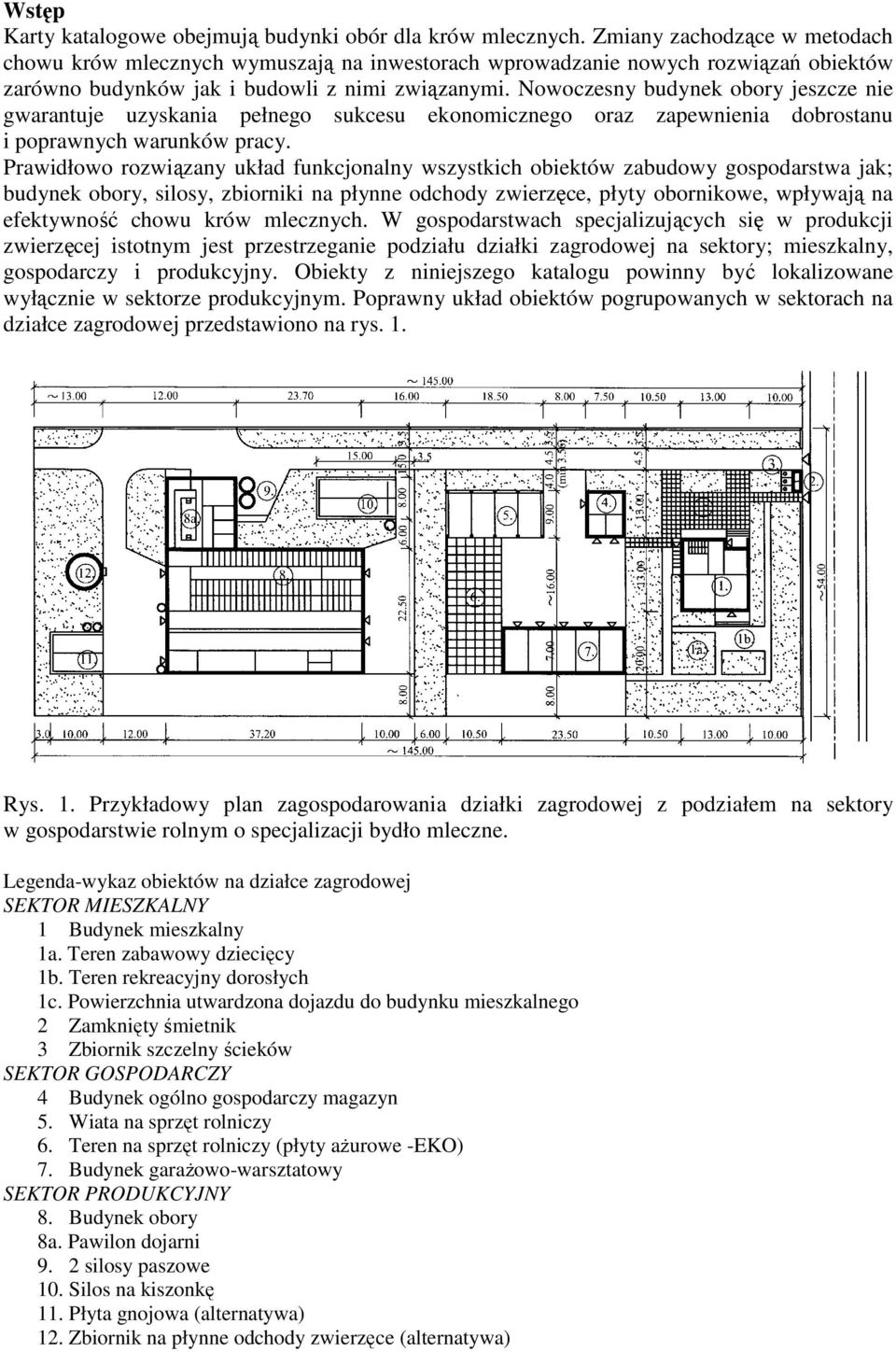

3 Wstęp Karty katalogowe obejmują budynki obór dla krów mlecznych. Zmiany zachodzące w metodach chowu krów mlecznych wymuszają na inwestorach wprowadzanie nowych rozwiązań obiektów zarówno budynków jak i budowli z nimi związanymi. Nowoczesny budynek obory jeszcze nie gwarantuje uzyskania pełnego sukcesu ekonomicznego oraz zapewnienia dobrostanu i poprawnych warunków pracy. Prawidłowo rozwiązany układ funkcjonalny wszystkich obiektów zabudowy gospodarstwa jak; budynek obory, silosy, zbiorniki na płynne odchody zwierzęce, płyty obornikowe, wpływają na efektywność chowu krów mlecznych. W gospodarstwach specjalizujących się w produkcji zwierzęcej istotnym jest przestrzeganie podziału działki zagrodowej na sektory; mieszkalny, gospodarczy i produkcyjny. Obiekty z niniejszego katalogu powinny być lokalizowane wyłącznie w sektorze produkcyjnym. Poprawny układ obiektów pogrupowanych w sektorach na działce zagrodowej przedstawiono na rys. 1. Rys. 1. Przykładowy plan zagospodarowania działki zagrodowej z podziałem na sektory w gospodarstwie rolnym o specjalizacji bydło mleczne. Legenda-wykaz obiektów na działce zagrodowej SEKTOR MIESZKALNY 1 Budynek mieszkalny 1a. Teren zabawowy dziecięcy 1b. Teren rekreacyjny dorosłych 1c. Powierzchnia utwardzona dojazdu do budynku mieszkalnego 2 Zamknięty śmietnik 3 Zbiornik szczelny ścieków SEKTOR GOSPODARCZY 4 Budynek ogólno gospodarczy magazyn 5. Wiata na sprzęt rolniczy 6. Teren na sprzęt rolniczy (płyty ażurowe -EKO) 7. Budynek garażowo-warsztatowy SEKTOR PRODUKCYJNY 8. Budynek obory 8a. Pawilon dojarni 9. 2 silosy paszowe 10. Silos na kiszonkę 11. Płyta gnojowa (alternatywa) 12. Zbiornik na płynne odchody zwierzęce (alternatywa)

4 W zbiorze kart katalogowych budynków obór przedstawiono obiekty dla obsady krów mlecznych. Powyższe wielkości są wielkościami uniwersalnymi dla których istotnym elementem jest szerokość budynku. Uniwersalizm pozwala na zmniejszenie lub zwiększenie obsady przez odpowiednie dostosowanie długości budynku. Modułowa konstrukcja każdego budynku obory z niniejszego katalogu pozwala na dostawienie kolejnych ram lub skrócenie przedstawionego budynku o dowolną ilość ram rozstawionych co 360 cm. Zmiany w obsadzie wymagają oprócz korekty liczby stanowisk legowisk, również dostosowania wielkości dojarni i hali udojowej. Typ dojarni nie wpływa w sposób zasadniczy na powierzchnię obory. W przypadku zastosowania robota udojowego wprowadzenie istotnych zmian w obsadzie jest ograniczone z uwagi na wydajność urządzenia. Zmniejszenie obsady będzie podejściem ekonomicznie nieuzasadnionym natomiast zwiększenie obsady wymagać będzie wprowadzenia drugiego robota i docelowo podwojenia ilości dojonych krów. W kartach katalogowych, obory przedstawione są ze schematycznym rysunkiem dojarni. Istnieje możliwość zamiennego wyboru typu dojarni wraz z pomieszczeniami towarzyszącymi. Poniższe rysunki Rys. 2, Rys. 3, Rys. 4, Rys. 5, ilustrują wariantowe rozwiązania fragmentu obory z dojarnią dla obsady około 60 krów mlecznych. Rys. 2. Dojarnia typu robot Rys. 3. Dojarnia typu rybia ość 2x4 Rys. 4. Dojarnia typu bok w bok 2x4 Rys. 5. Dojarnia typu tandem 2x3

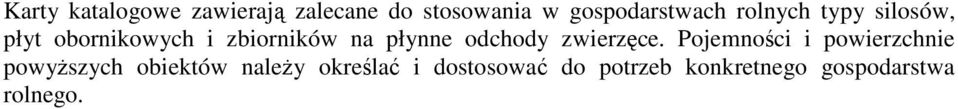

5 Karty katalogowe zawierają zalecane do stosowania w gospodarstwach rolnych typy silosów, płyt obornikowych i zbiorników na płynne odchody zwierzęce. Pojemności i powierzchnie powyższych obiektów należy określać i dostosować do potrzeb konkretnego gospodarstwa rolnego.

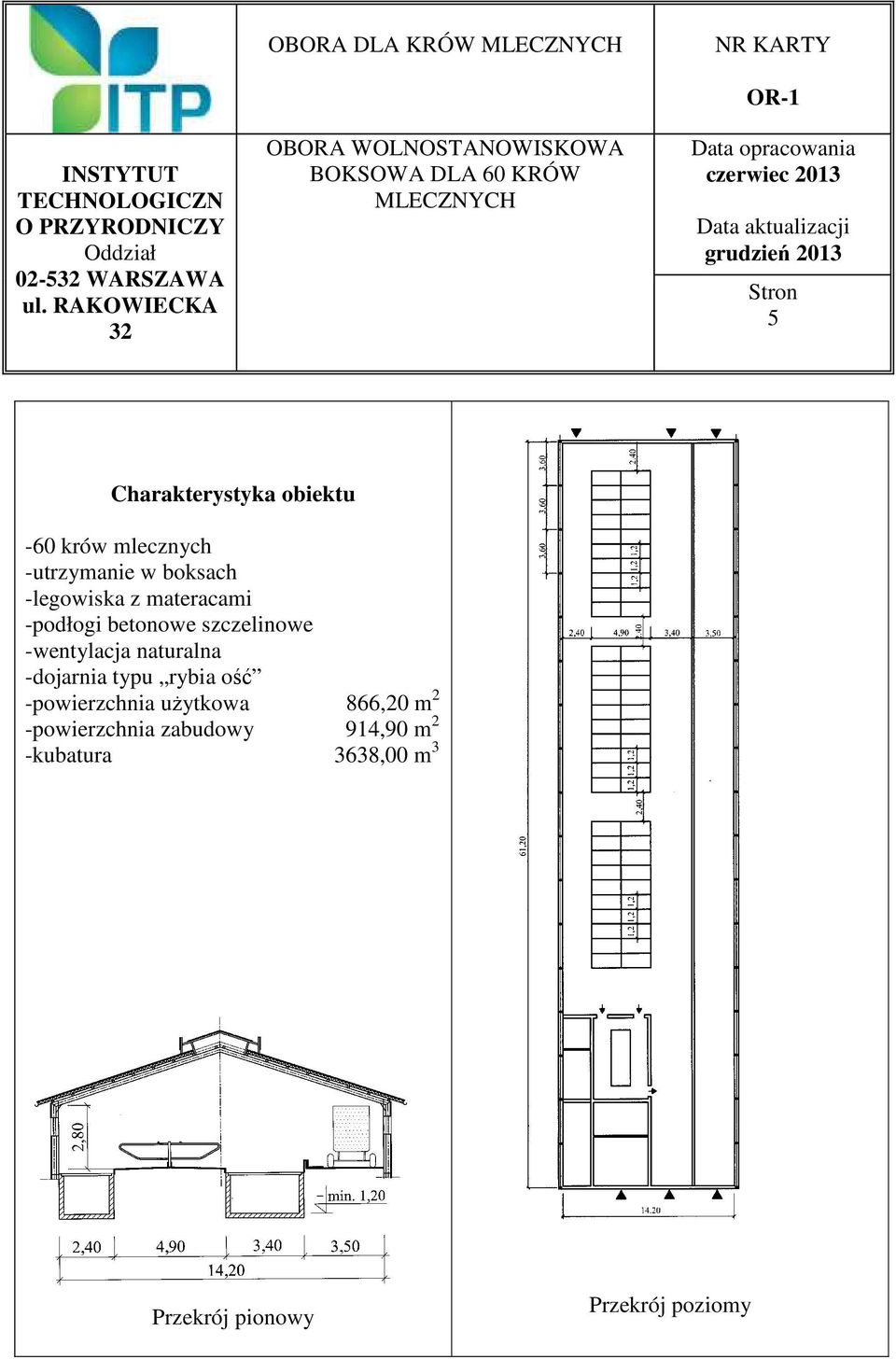

6 OBORA DLA KRÓW MLECZNYCH NR KARTY INSTYTUT TECHNOLOGICZN O PRZYRODNICZY Oddział WARSZAWA ul. RAKOWIECKA 32 OBORA WOLNOSTANOWISKOWA BOKSOWA DLA 60 KRÓW MLECZNYCH OR-1 Data opracowania czerwiec 2013 Data aktualizacji grudzień 2013 Stron 5 Charakterystyka obiektu -60 krów mlecznych -utrzymanie w boksach -legowiska z materacami -podłogi betonowe szczelinowe -wentylacja naturalna -dojarnia typu rybia ość -powierzchnia użytkowa 866,20 m 2 -powierzchnia zabudowy 914,90 m 2 -kubatura 3638,00 m 3 Przekrój pionowy Przekrój poziomy

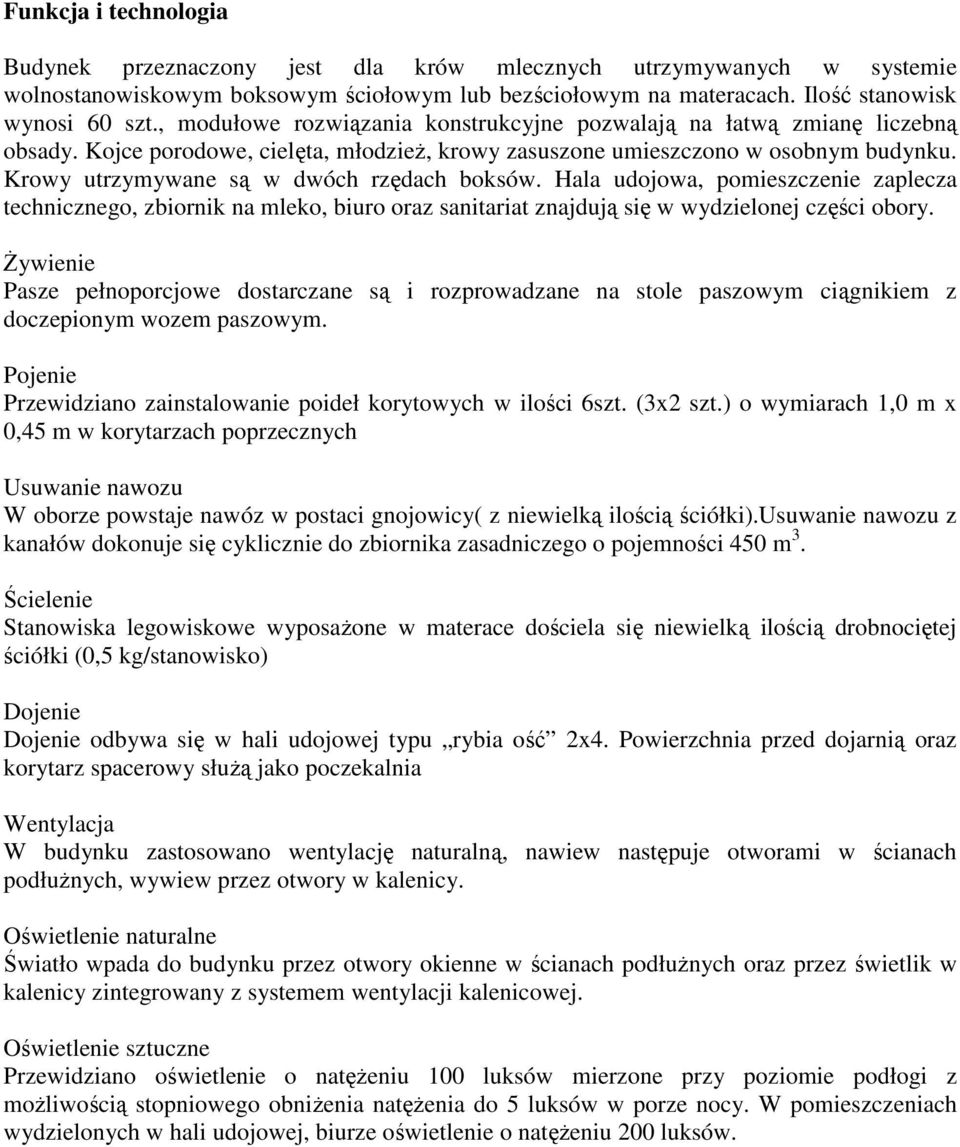

7 Funkcja i technologia Budynek przeznaczony jest dla krów mlecznych utrzymywanych w systemie wolnostanowiskowym boksowym ściołowym lub bezściołowym na materacach. Ilość stanowisk wynosi 60 szt., modułowe rozwiązania konstrukcyjne pozwalają na łatwą zmianę liczebną obsady. Kojce porodowe, cielęta, młodzież, krowy zasuszone umieszczono w osobnym budynku. Krowy utrzymywane są w dwóch rzędach boksów. Hala udojowa, pomieszczenie zaplecza technicznego, zbiornik na mleko, biuro oraz sanitariat znajdują się w wydzielonej części obory. Żywienie Pasze pełnoporcjowe dostarczane są i rozprowadzane na stole paszowym ciągnikiem z doczepionym wozem paszowym. Pojenie Przewidziano zainstalowanie poideł korytowych w ilości 6szt. (3x2 szt.) o wymiarach 1,0 m x 0,45 m w korytarzach poprzecznych Usuwanie nawozu W oborze powstaje nawóz w postaci gnojowicy( z niewielką ilością ściółki).usuwanie nawozu z kanałów dokonuje się cyklicznie do zbiornika zasadniczego o pojemności 450 m 3. Ścielenie Stanowiska legowiskowe wyposażone w materace dościela się niewielką ilością drobnociętej ściółki (0,5 kg/stanowisko) Dojenie Dojenie odbywa się w hali udojowej typu rybia ość 2x4. Powierzchnia przed dojarnią oraz korytarz spacerowy służą jako poczekalnia Wentylacja W budynku zastosowano wentylację naturalną, nawiew następuje otworami w ścianach podłużnych, wywiew przez otwory w kalenicy. Oświetlenie naturalne Światło wpada do budynku przez otwory okienne w ścianach podłużnych oraz przez świetlik w kalenicy zintegrowany z systemem wentylacji kalenicowej. Oświetlenie sztuczne Przewidziano oświetlenie o natężeniu 100 luksów mierzone przy poziomie podłogi z możliwością stopniowego obniżenia natężenia do 5 luksów w porze nocy. W pomieszczeniach wydzielonych w hali udojowej, biurze oświetlenie o natężeniu 200 luksów.

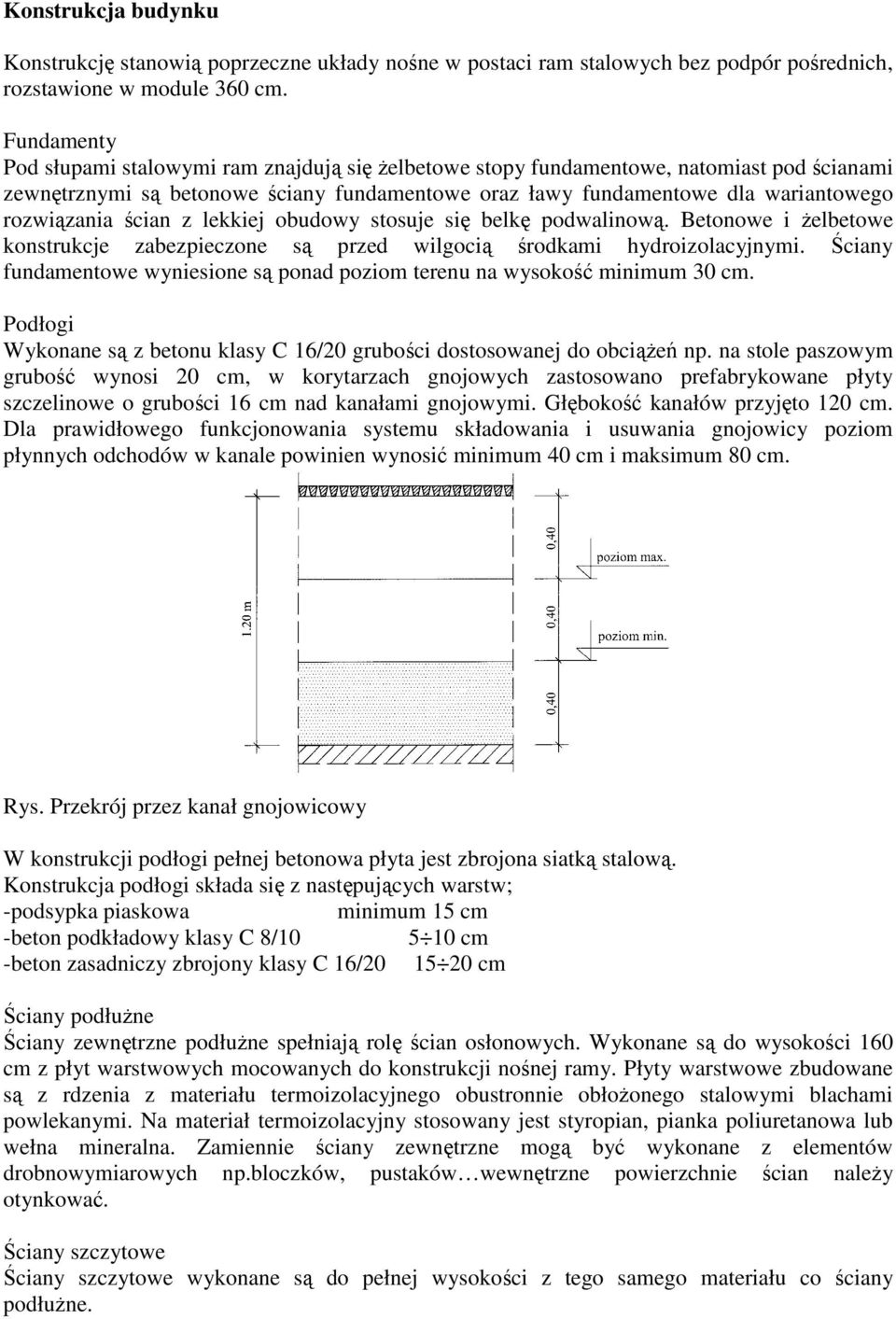

8 Konstrukcja budynku Konstrukcję stanowią poprzeczne układy nośne w postaci ram stalowych bez podpór pośrednich, rozstawione w module 360 cm. Fundamenty Pod słupami stalowymi ram znajdują się żelbetowe stopy fundamentowe, natomiast pod ścianami zewnętrznymi są betonowe ściany fundamentowe oraz ławy fundamentowe dla wariantowego rozwiązania ścian z lekkiej obudowy stosuje się belkę podwalinową. Betonowe i żelbetowe konstrukcje zabezpieczone są przed wilgocią środkami hydroizolacyjnymi. Ściany fundamentowe wyniesione są ponad poziom terenu na wysokość minimum 30 cm. Podłogi Wykonane są z betonu klasy C 16/20 grubości dostosowanej do obciążeń np. na stole paszowym grubość wynosi 20 cm, w korytarzach gnojowych zastosowano prefabrykowane płyty szczelinowe o grubości 16 cm nad kanałami gnojowymi. Głębokość kanałów przyjęto 120 cm. Dla prawidłowego funkcjonowania systemu składowania i usuwania gnojowicy poziom płynnych odchodów w kanale powinien wynosić minimum 40 cm i maksimum 80 cm. Rys. Przekrój przez kanał gnojowicowy W konstrukcji podłogi pełnej betonowa płyta jest zbrojona siatką stalową. Konstrukcja podłogi składa się z następujących warstw; -podsypka piaskowa minimum 15 cm -beton podkładowy klasy C 8/ cm -beton zasadniczy zbrojony klasy C 16/ cm Ściany podłużne Ściany zewnętrzne podłużne spełniają rolę ścian osłonowych. Wykonane są do wysokości 160 cm z płyt warstwowych mocowanych do konstrukcji nośnej ramy. Płyty warstwowe zbudowane są z rdzenia z materiału termoizolacyjnego obustronnie obłożonego stalowymi blachami powlekanymi. Na materiał termoizolacyjny stosowany jest styropian, pianka poliuretanowa lub wełna mineralna. Zamiennie ściany zewnętrzne mogą być wykonane z elementów drobnowymiarowych np.bloczków, pustaków wewnętrzne powierzchnie ścian należy otynkować. Ściany szczytowe Ściany szczytowe wykonane są do pełnej wysokości z tego samego materiału co ściany podłużne.

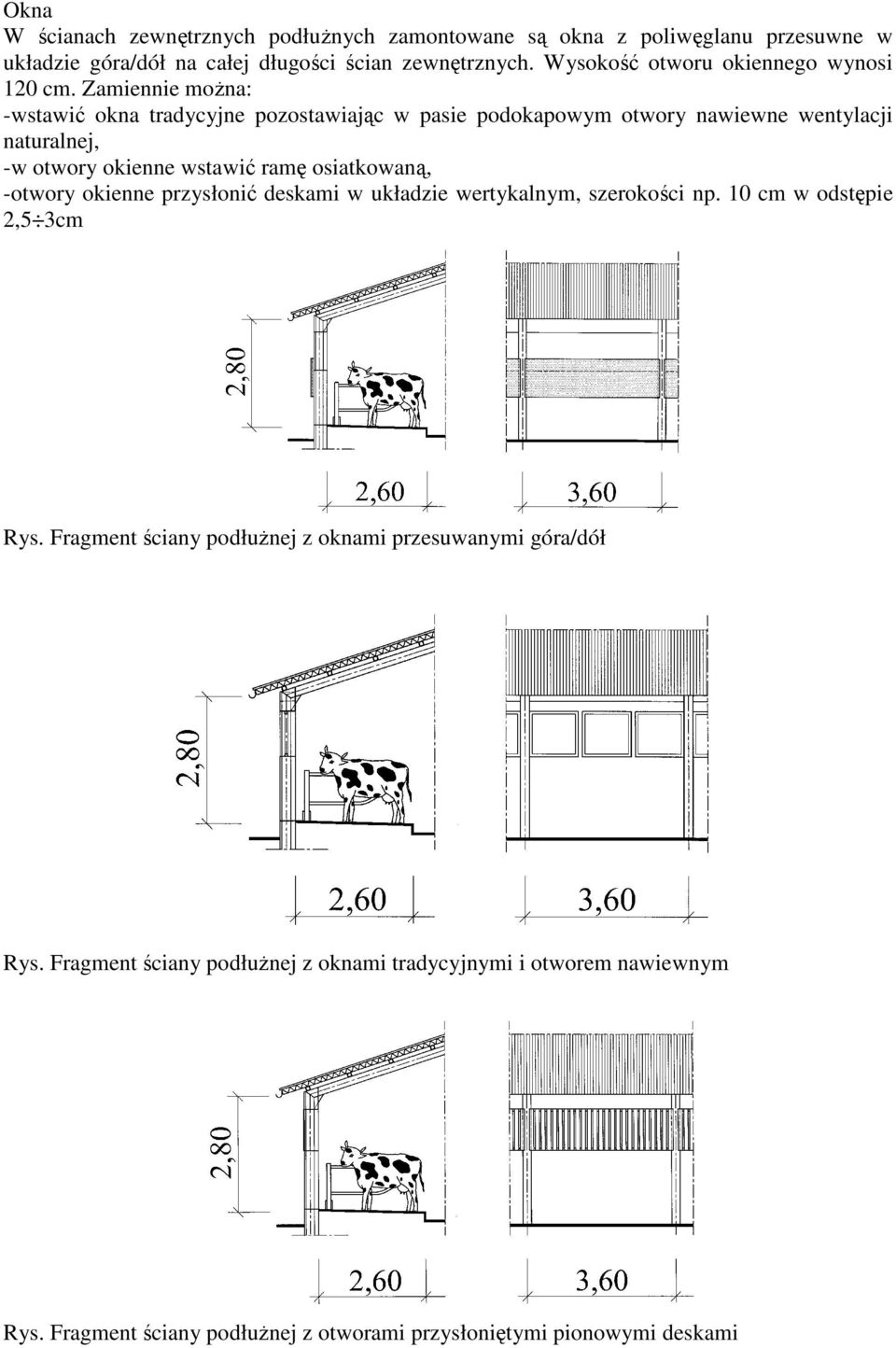

9 Okna W ścianach zewnętrznych podłużnych zamontowane są okna z poliwęglanu przesuwne w układzie góra/dół na całej długości ścian zewnętrznych. Wysokość otworu okiennego wynosi 120 cm. Zamiennie można: -wstawić okna tradycyjne pozostawiając w pasie podokapowym otwory nawiewne wentylacji naturalnej, -w otwory okienne wstawić ramę osiatkowaną, -otwory okienne przysłonić deskami w układzie wertykalnym, szerokości np. 10 cm w odstępie 2,5 3cm Rys. Fragment ściany podłużnej z oknami przesuwanymi góra/dół Rys. Fragment ściany podłużnej z oknami tradycyjnymi i otworem nawiewnym Rys. Fragment ściany podłużnej z otworami przysłoniętymi pionowymi deskami

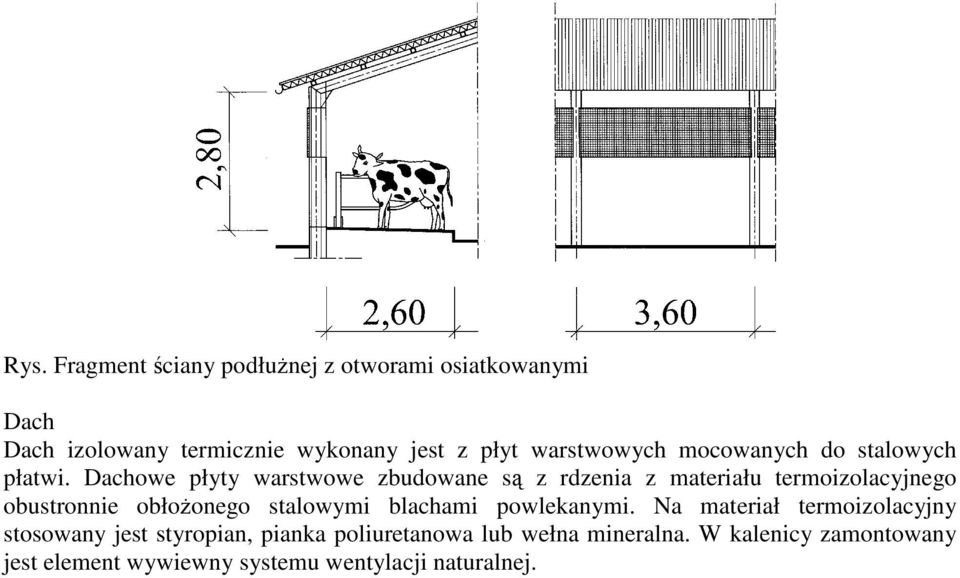

10 Rys. Fragment ściany podłużnej z otworami osiatkowanymi Dach Dach izolowany termicznie wykonany jest z płyt warstwowych mocowanych do stalowych płatwi. Dachowe płyty warstwowe zbudowane są z rdzenia z materiału termoizolacyjnego obustronnie obłożonego stalowymi blachami powlekanymi. Na materiał termoizolacyjny stosowany jest styropian, pianka poliuretanowa lub wełna mineralna. W kalenicy zamontowany jest element wywiewny systemu wentylacji naturalnej.

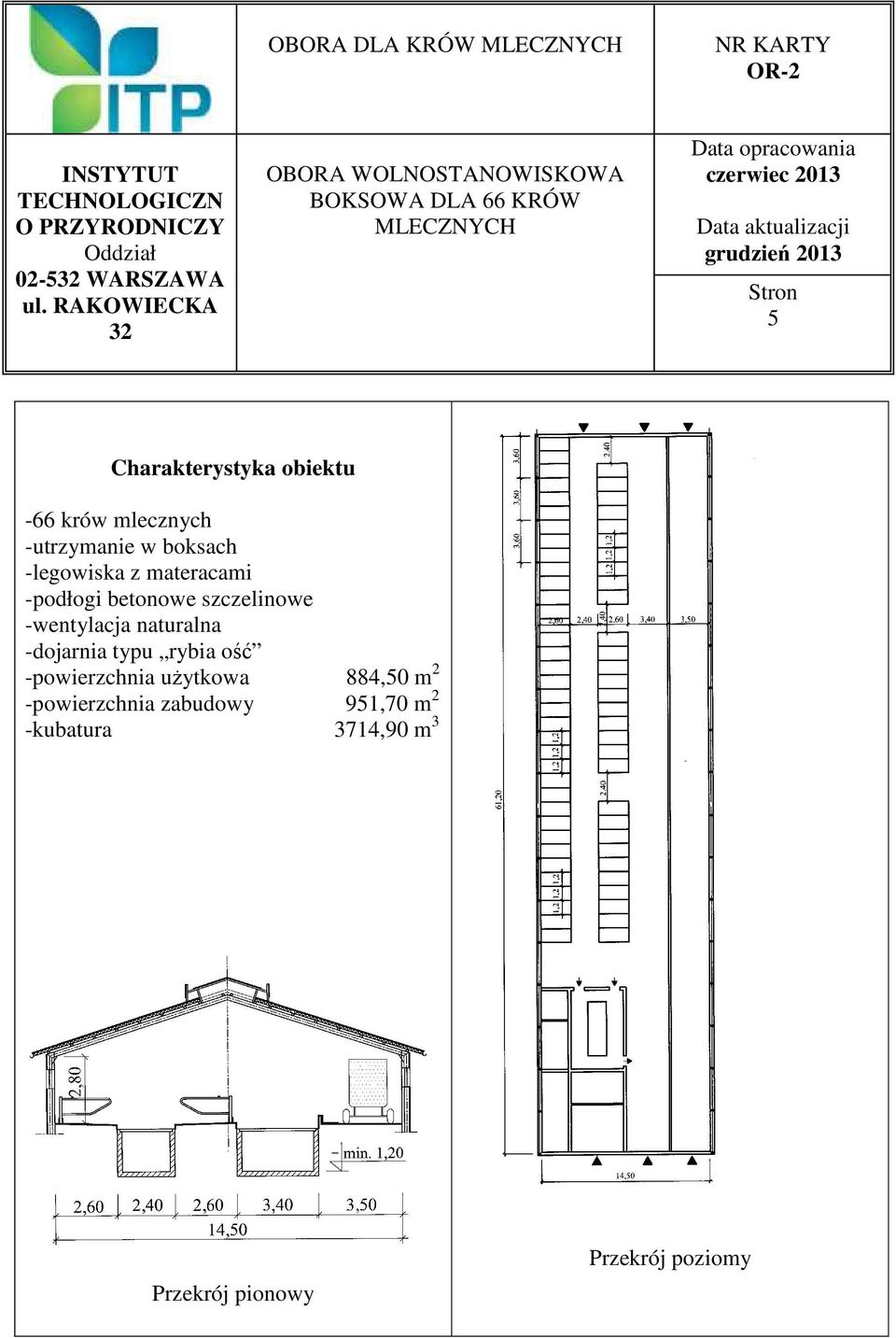

11 OBORA DLA KRÓW MLECZNYCH NR KARTY OR-2 INSTYTUT TECHNOLOGICZN O PRZYRODNICZY Oddział WARSZAWA ul. RAKOWIECKA 32 OBORA WOLNOSTANOWISKOWA BOKSOWA DLA 66 KRÓW MLECZNYCH Data opracowania czerwiec 2013 Data aktualizacji grudzień 2013 Stron 5 Charakterystyka obiektu -66 krów mlecznych -utrzymanie w boksach -legowiska z materacami -podłogi betonowe szczelinowe -wentylacja naturalna -dojarnia typu rybia ość -powierzchnia użytkowa 884,50 m 2 -powierzchnia zabudowy 951,70 m 2 -kubatura 3714,90 m 3 Przekrój pionowy Przekrój poziomy

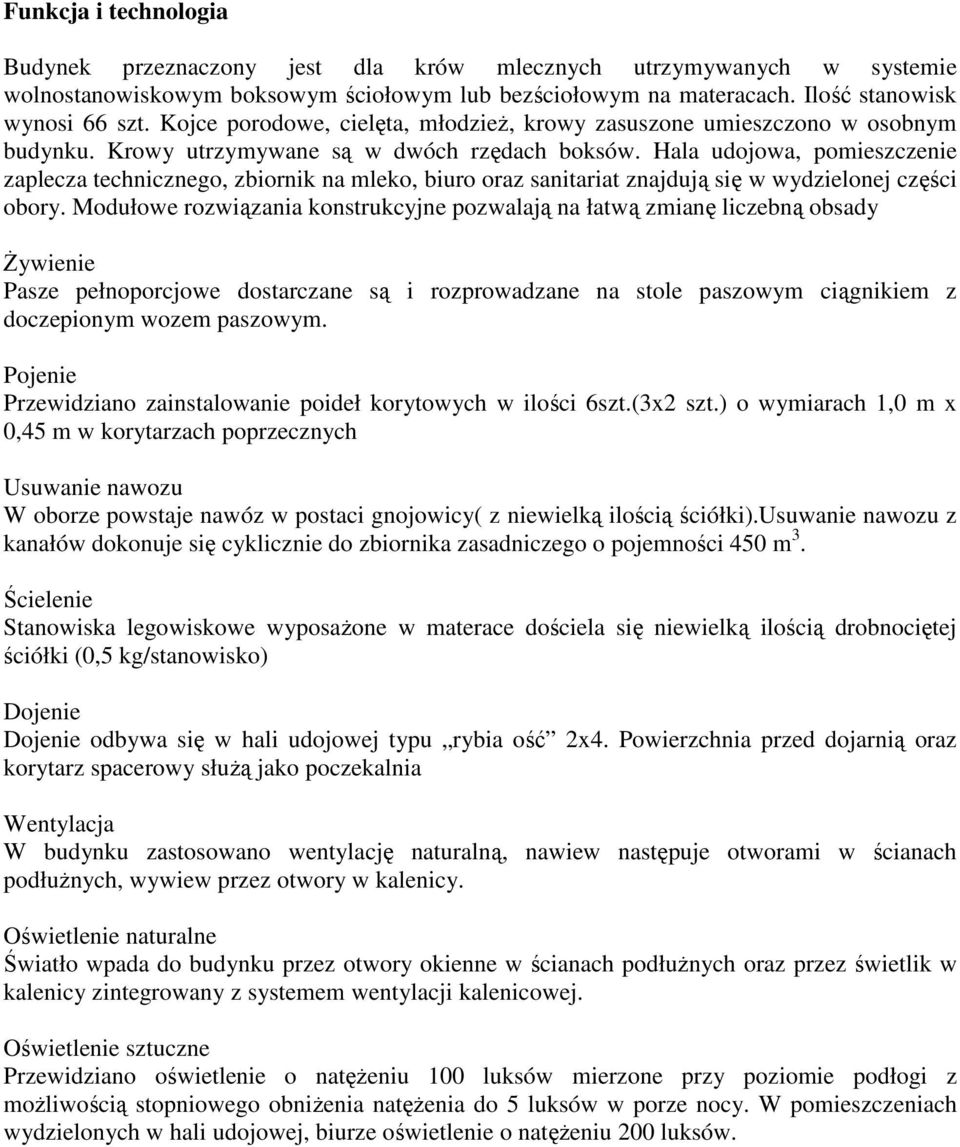

12 Funkcja i technologia Budynek przeznaczony jest dla krów mlecznych utrzymywanych w systemie wolnostanowiskowym boksowym ściołowym lub bezściołowym na materacach. Ilość stanowisk wynosi 66 szt. Kojce porodowe, cielęta, młodzież, krowy zasuszone umieszczono w osobnym budynku. Krowy utrzymywane są w dwóch rzędach boksów. Hala udojowa, pomieszczenie zaplecza technicznego, zbiornik na mleko, biuro oraz sanitariat znajdują się w wydzielonej części obory. Modułowe rozwiązania konstrukcyjne pozwalają na łatwą zmianę liczebną obsady Żywienie Pasze pełnoporcjowe dostarczane są i rozprowadzane na stole paszowym ciągnikiem z doczepionym wozem paszowym. Pojenie Przewidziano zainstalowanie poideł korytowych w ilości 6szt.(3x2 szt.) o wymiarach 1,0 m x 0,45 m w korytarzach poprzecznych Usuwanie nawozu W oborze powstaje nawóz w postaci gnojowicy( z niewielką ilością ściółki).usuwanie nawozu z kanałów dokonuje się cyklicznie do zbiornika zasadniczego o pojemności 450 m 3. Ścielenie Stanowiska legowiskowe wyposażone w materace dościela się niewielką ilością drobnociętej ściółki (0,5 kg/stanowisko) Dojenie Dojenie odbywa się w hali udojowej typu rybia ość 2x4. Powierzchnia przed dojarnią oraz korytarz spacerowy służą jako poczekalnia Wentylacja W budynku zastosowano wentylację naturalną, nawiew następuje otworami w ścianach podłużnych, wywiew przez otwory w kalenicy. Oświetlenie naturalne Światło wpada do budynku przez otwory okienne w ścianach podłużnych oraz przez świetlik w kalenicy zintegrowany z systemem wentylacji kalenicowej. Oświetlenie sztuczne Przewidziano oświetlenie o natężeniu 100 luksów mierzone przy poziomie podłogi z możliwością stopniowego obniżenia natężenia do 5 luksów w porze nocy. W pomieszczeniach wydzielonych w hali udojowej, biurze oświetlenie o natężeniu 200 luksów.

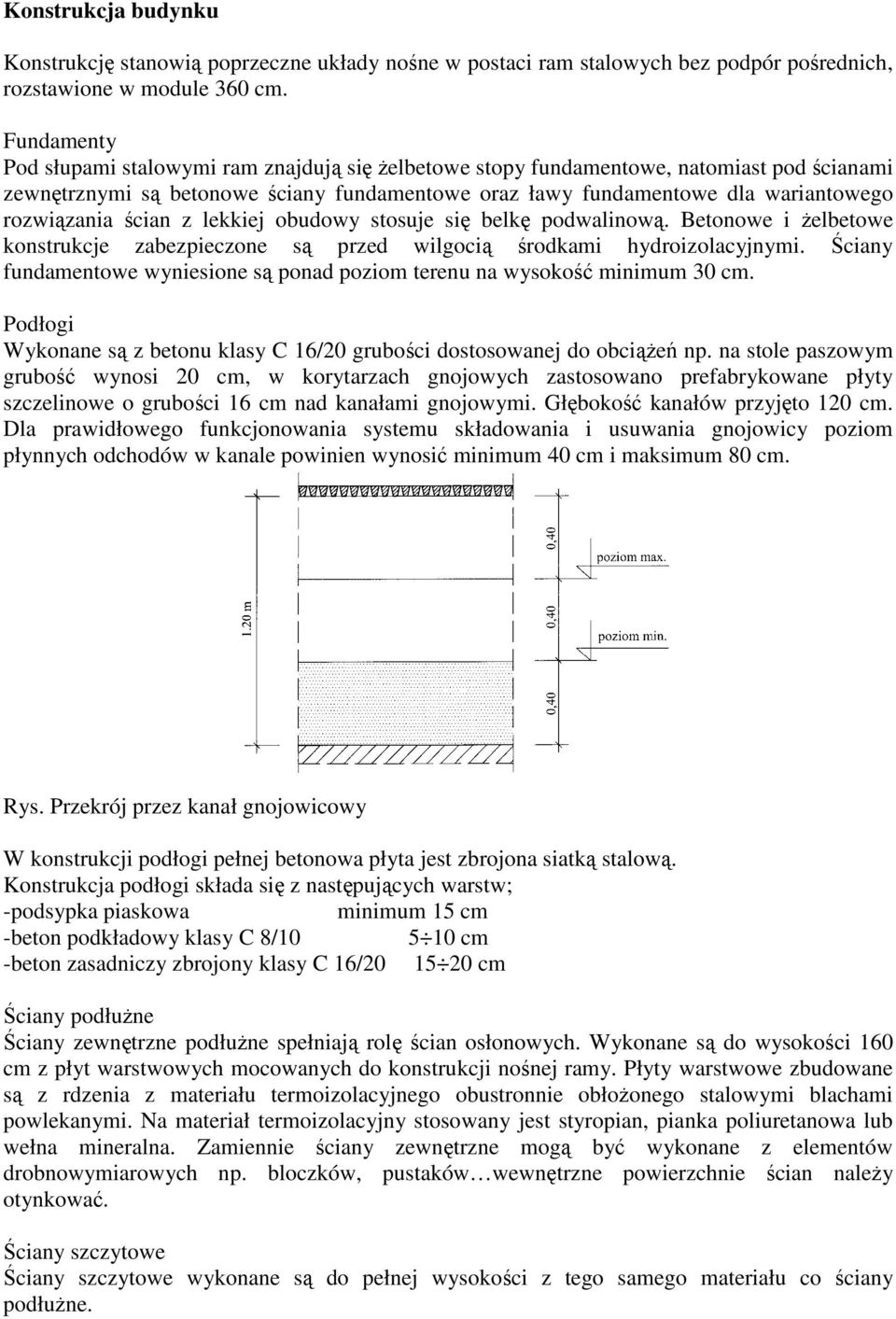

13 Konstrukcja budynku Konstrukcję stanowią poprzeczne układy nośne w postaci ram stalowych bez podpór pośrednich, rozstawione w module 360 cm. Fundamenty Pod słupami stalowymi ram znajdują się żelbetowe stopy fundamentowe, natomiast pod ścianami zewnętrznymi są betonowe ściany fundamentowe oraz ławy fundamentowe dla wariantowego rozwiązania ścian z lekkiej obudowy stosuje się belkę podwalinową. Betonowe i żelbetowe konstrukcje zabezpieczone są przed wilgocią środkami hydroizolacyjnymi. Ściany fundamentowe wyniesione są ponad poziom terenu na wysokość minimum 30 cm. Podłogi Wykonane są z betonu klasy C 16/20 grubości dostosowanej do obciążeń np. na stole paszowym grubość wynosi 20 cm, w korytarzach gnojowych zastosowano prefabrykowane płyty szczelinowe o grubości 16 cm nad kanałami gnojowymi. Głębokość kanałów przyjęto 120 cm. Dla prawidłowego funkcjonowania systemu składowania i usuwania gnojowicy poziom płynnych odchodów w kanale powinien wynosić minimum 40 cm i maksimum 80 cm. Rys. Przekrój przez kanał gnojowicowy W konstrukcji podłogi pełnej betonowa płyta jest zbrojona siatką stalową. Konstrukcja podłogi składa się z następujących warstw; -podsypka piaskowa minimum 15 cm -beton podkładowy klasy C 8/ cm -beton zasadniczy zbrojony klasy C 16/ cm Ściany podłużne Ściany zewnętrzne podłużne spełniają rolę ścian osłonowych. Wykonane są do wysokości 160 cm z płyt warstwowych mocowanych do konstrukcji nośnej ramy. Płyty warstwowe zbudowane są z rdzenia z materiału termoizolacyjnego obustronnie obłożonego stalowymi blachami powlekanymi. Na materiał termoizolacyjny stosowany jest styropian, pianka poliuretanowa lub wełna mineralna. Zamiennie ściany zewnętrzne mogą być wykonane z elementów drobnowymiarowych np. bloczków, pustaków wewnętrzne powierzchnie ścian należy otynkować. Ściany szczytowe Ściany szczytowe wykonane są do pełnej wysokości z tego samego materiału co ściany podłużne.

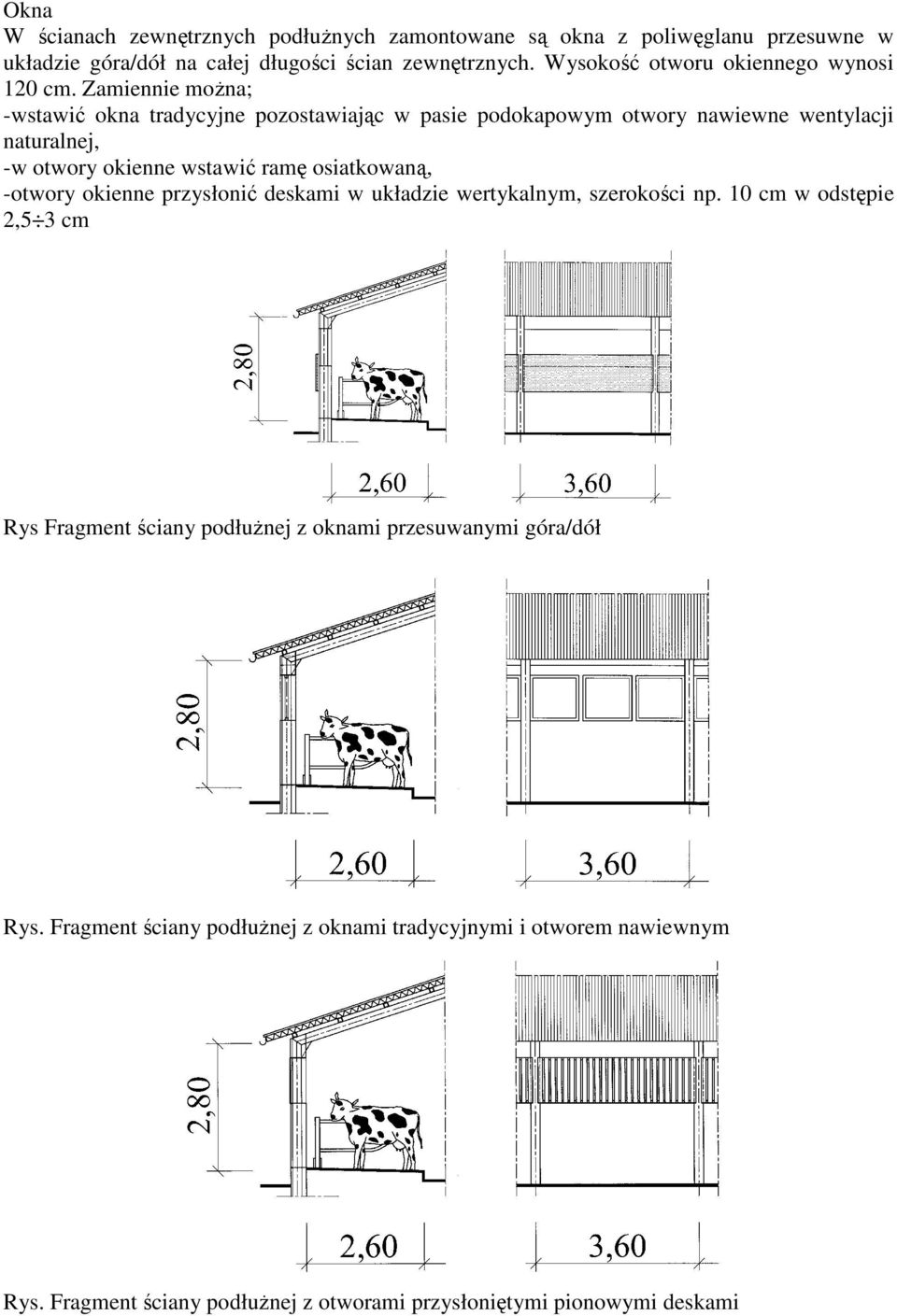

14 Okna W ścianach zewnętrznych podłużnych zamontowane są okna z poliwęglanu przesuwne w układzie góra/dół na całej długości ścian zewnętrznych. Wysokość otworu okiennego wynosi 120 cm. Zamiennie można; -wstawić okna tradycyjne pozostawiając w pasie podokapowym otwory nawiewne wentylacji naturalnej, -w otwory okienne wstawić ramę osiatkowaną, -otwory okienne przysłonić deskami w układzie wertykalnym, szerokości np. 10 cm w odstępie 2,5 3 cm Rys Fragment ściany podłużnej z oknami przesuwanymi góra/dół Rys. Fragment ściany podłużnej z oknami tradycyjnymi i otworem nawiewnym Rys. Fragment ściany podłużnej z otworami przysłoniętymi pionowymi deskami

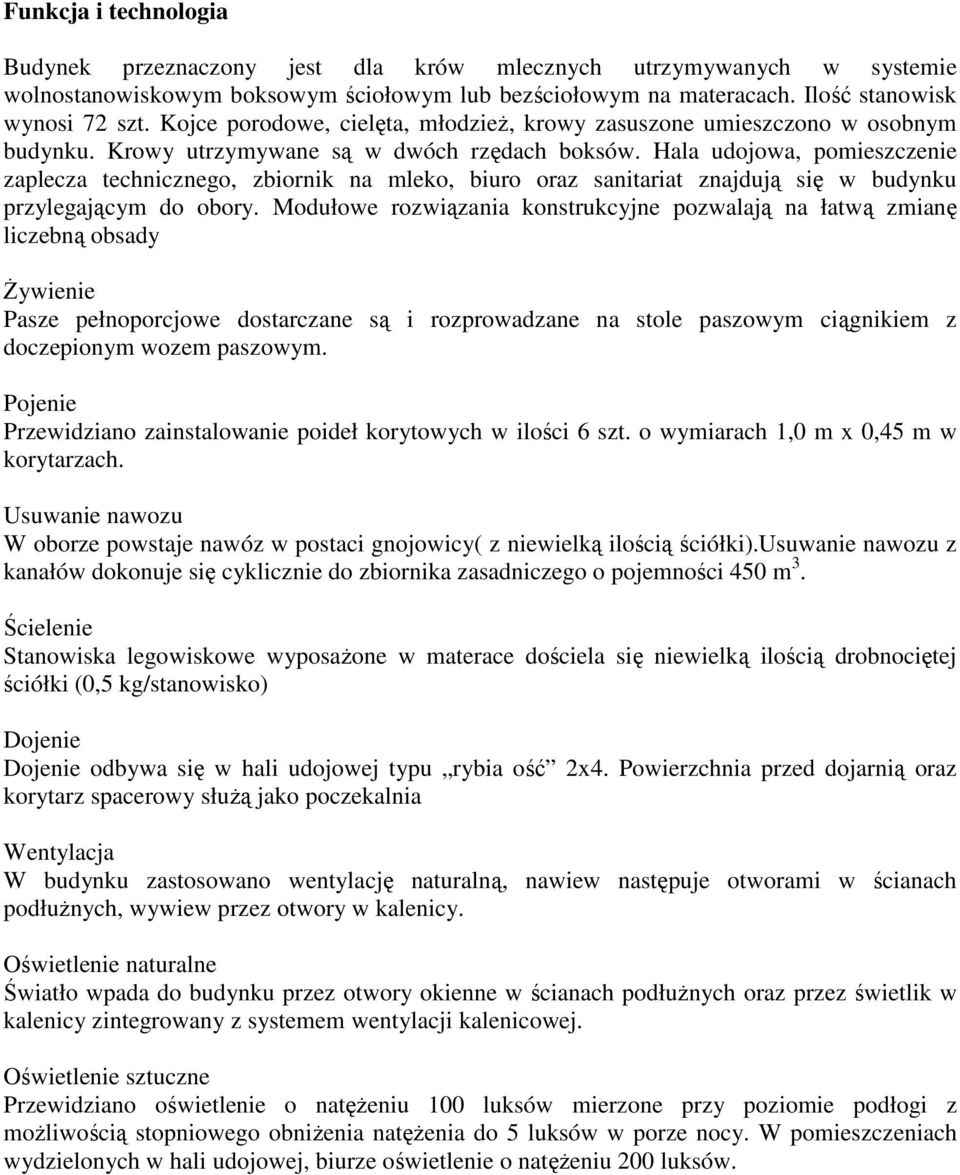

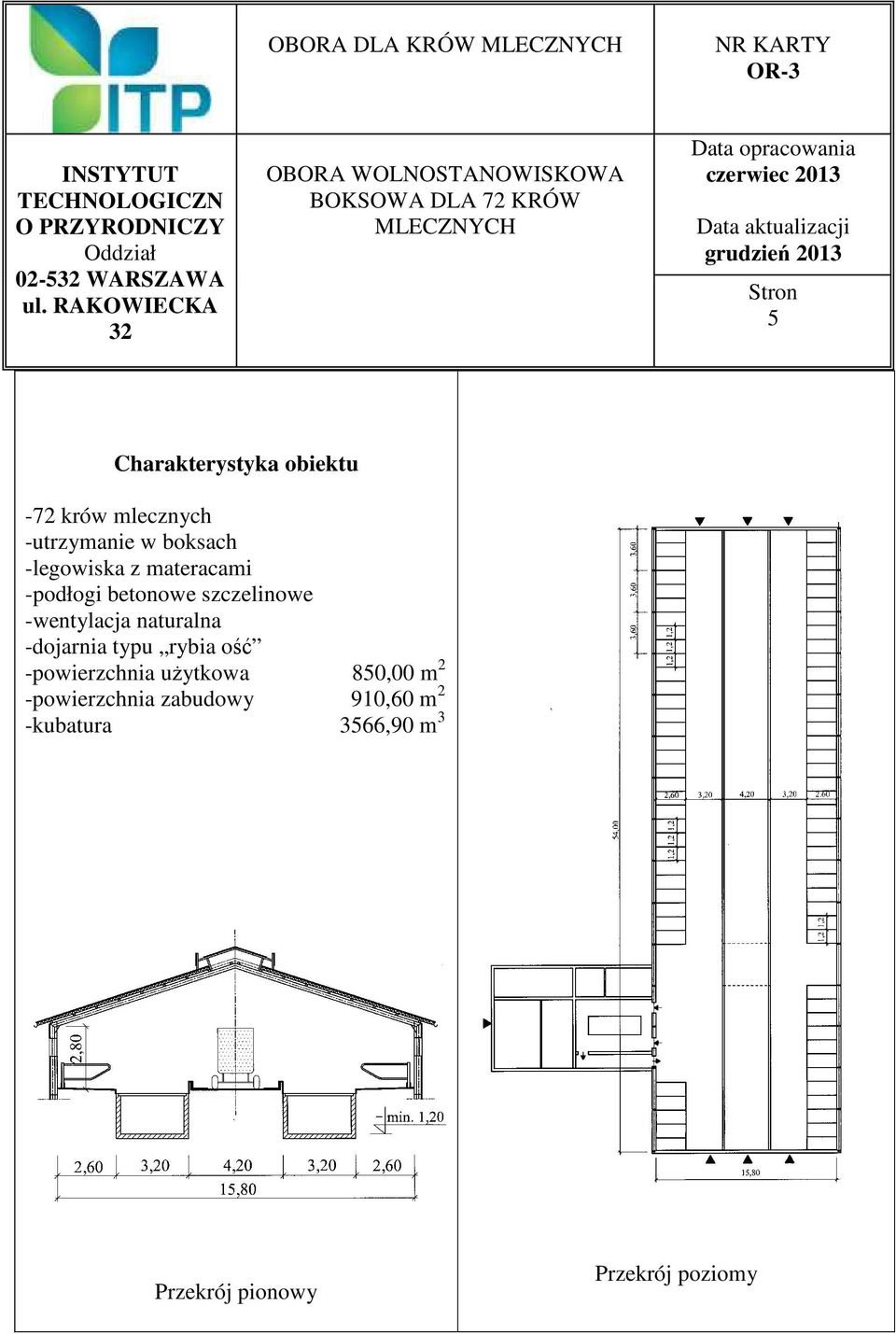

17 Funkcja i technologia Budynek przeznaczony jest dla krów mlecznych utrzymywanych w systemie wolnostanowiskowym boksowym ściołowym lub bezściołowym na materacach. Ilość stanowisk wynosi 72 szt. Kojce porodowe, cielęta, młodzież, krowy zasuszone umieszczono w osobnym budynku. Krowy utrzymywane są w dwóch rzędach boksów. Hala udojowa, pomieszczenie zaplecza technicznego, zbiornik na mleko, biuro oraz sanitariat znajdują się w budynku przylegającym do obory. Modułowe rozwiązania konstrukcyjne pozwalają na łatwą zmianę liczebną obsady Żywienie Pasze pełnoporcjowe dostarczane są i rozprowadzane na stole paszowym ciągnikiem z doczepionym wozem paszowym. Pojenie Przewidziano zainstalowanie poideł korytowych w ilości 6 szt. o wymiarach 1,0 m x 0,45 m w korytarzach. Usuwanie nawozu W oborze powstaje nawóz w postaci gnojowicy( z niewielką ilością ściółki).usuwanie nawozu z kanałów dokonuje się cyklicznie do zbiornika zasadniczego o pojemności 450 m 3. Ścielenie Stanowiska legowiskowe wyposażone w materace dościela się niewielką ilością drobnociętej ściółki (0,5 kg/stanowisko) Dojenie Dojenie odbywa się w hali udojowej typu rybia ość 2x4. Powierzchnia przed dojarnią oraz korytarz spacerowy służą jako poczekalnia Wentylacja W budynku zastosowano wentylację naturalną, nawiew następuje otworami w ścianach podłużnych, wywiew przez otwory w kalenicy. Oświetlenie naturalne Światło wpada do budynku przez otwory okienne w ścianach podłużnych oraz przez świetlik w kalenicy zintegrowany z systemem wentylacji kalenicowej. Oświetlenie sztuczne Przewidziano oświetlenie o natężeniu 100 luksów mierzone przy poziomie podłogi z możliwością stopniowego obniżenia natężenia do 5 luksów w porze nocy. W pomieszczeniach wydzielonych w hali udojowej, biurze oświetlenie o natężeniu 200 luksów.

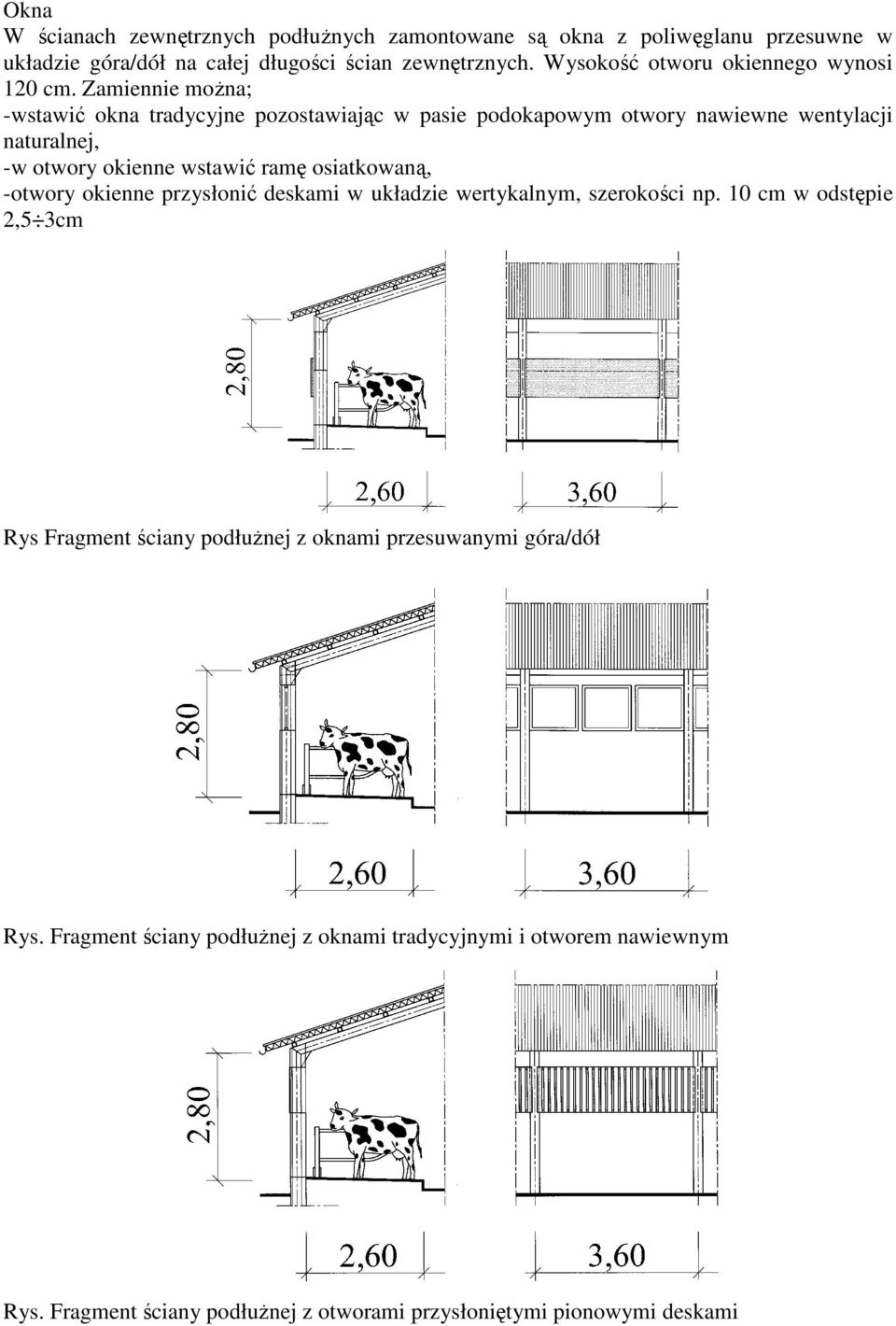

19 Okna W ścianach zewnętrznych podłużnych zamontowane są okna z poliwęglanu przesuwne w układzie góra/dół na całej długości ścian zewnętrznych. Wysokość otworu okiennego wynosi 120 cm. Zamiennie można; -wstawić okna tradycyjne pozostawiając w pasie podokapowym otwory nawiewne wentylacji naturalnej, -w otwory okienne wstawić ramę osiatkowaną, -otwory okienne przysłonić deskami w układzie wertykalnym, szerokości np. 10 cm w odstępie 2,5 3cm Rys Fragment ściany podłużnej z oknami przesuwanymi góra/dół Rys. Fragment ściany podłużnej z oknami tradycyjnymi i otworem nawiewnym Rys. Fragment ściany podłużnej z otworami przysłoniętymi pionowymi deskami

22 Funkcja i technologia Budynek przeznaczony jest dla krów mlecznych utrzymywanych w systemie wolnostanowiskowym boksowym ściołowym lub bezściołowym na materacach. Ilość stanowisk wynosi 60 szt., modułowe rozwiązania konstrukcyjne pozwalają na łatwą zmianę liczebną obsady. Kojce porodowe, cielęta, młodzież, krowy zasuszone umieszczono w osobnym budynku. Krowy utrzymywane są w dwóch rzędach boksów. Hala udojowa, pomieszczenie zaplecza technicznego, zbiornik na mleko, biuro oraz sanitariat znajdują się w wydzielonej części obory. Żywienie Pasze pełnoporcjowe dostarczane są i rozprowadzane na stole paszowym ciągnikiem z doczepionym wozem paszowym. Pojenie Przewidziano zainstalowanie poideł korytowych w ilości 6 szt. (3x2 szt.) o wymiarach 1,0 m x 0,45 m w korytarzach poprzecznych Usuwanie nawozu W oborze powstaje nawóz w postaci gnojowicy( z niewielką ilością ściółki).usuwanie nawozu z kanałów dokonuje się cyklicznie do zbiornika zasadniczego o pojemności 450 m 3. Ścielenie Stanowiska legowiskowe wyposażone w materace dościela się niewielką ilością drobnociętej ściółki (0,5 kg/stanowisko) Dojenie Dojenie odbywa się w hali udojowej typu rybia ość 2x4. Powierzchnia przed dojarnią oraz korytarz spacerowy służą jako poczekalnia Wentylacja W budynku zastosowano wentylację naturalną, nawiew następuje otworami w ścianach podłużnych, wywiew przez otwory w kalenicy. Oświetlenie naturalne Światło wpada do budynku przez otwory okienne w ścianach podłużnych oraz przez świetlik w kalenicy zintegrowany z systemem wentylacji kalenicowej. Oświetlenie sztuczne Przewidziano oświetlenie o natężeniu 100 luksów mierzone przy poziomie podłogi z możliwością stopniowego obniżenia natężenia do 5 luksów w porze nocy. W pomieszczeniach wydzielonych w hali udojowej, biurze oświetlenie o natężeniu 200 luksów.

24 Okna W ścianach zewnętrznych podłużnych zamontowane są okna z poliwęglanu przesuwne w układzie góra/dół na całej długości ścian zewnętrznych. Wysokość otworu okiennego wynosi 120 cm. Zamiennie można; -wstawić okna tradycyjne pozostawiając w pasie podokapowym otwory nawiewne wentylacji naturalnej, -w otwory okienne wstawić ramę osiatkowaną, -otwory okienne przysłonić deskami w układzie wertykalnym, szerokości np. 10 cm w odstępie 2,5 3cm Rys. Fragment ściany podłużnej z oknami przesuwanymi góra/dół Rys. Fragment ściany podłużnej z oknami tradycyjnymi i otworem nawiewnym Rys. Fragment ściany podłużnej z otworami przysłoniętymi pionowymi deskami

27 Funkcja i technologia Budynek przeznaczony jest dla krów mlecznych utrzymywanych w systemie wolnostanowiskowym boksowym ściołowym lub bezściołowym na materacach. Ilość stanowisk wynosi 60 szt. Kojce porodowe, cielęta, młodzież, krowy zasuszone umieszczono w osobnym budynku. Krowy utrzymywane są w trzech rzędach boksów. Hala udojowa, pomieszczenie zaplecza technicznego, zbiornik na mleko, biuro oraz sanitariat znajdują się w wydzielonej części obory. Modułowe rozwiązania konstrukcyjne pozwalają na łatwą zmianę liczebną obsady. Żywienie Pasze pełnoporcjowe dostarczane są i rozprowadzane na stole paszowym ciągnikiem z doczepionym wozem paszowym. Pojenie Przewidziano zainstalowanie poideł korytowych w ilości 6 szt.(3x2 szt.) o wymiarach 1,0 m x 0,45 m w korytarzach poprzecznych Usuwanie nawozu W oborze powstaje nawóz w postaci gnojowicy( z niewielką ilością ściółki).usuwanie nawozu z kanałów dokonuje się cyklicznie do zbiornika zasadniczego o pojemności 450 m 3. Ścielenie Stanowiska legowiskowe wyposażone w materace dościela się niewielką ilością drobnociętej ściółki (0,5 kg/stanowisko) Dojenie Dojenie odbywa się w hali udojowej typu rybia ość 2x4. Powierzchnia przed dojarnią oraz korytarz spacerowy służą jako poczekalnia Wentylacja W budynku zastosowano wentylację naturalną, nawiew następuje otworami w ścianach podłużnych, wywiew przez otwory w kalenicy. Oświetlenie naturalne Światło wpada do budynku przez otwory okienne w ścianach podłużnych oraz przez świetlik w kalenicy zintegrowany z systemem wentylacji kalenicowej. Oświetlenie sztuczne Przewidziano oświetlenie o natężeniu 100 luksów mierzone przy poziomie podłogi z możliwością stopniowego obniżenia natężenia do 5 luksów w porze nocy. W pomieszczeniach wydzielonych w hali udojowej, biurze oświetlenie o natężeniu 200 luksów.

32 Funkcja i technologia Budynek przeznaczony jest dla krów mlecznych utrzymywanych w systemie wolnostanowiskowym boksowym ściołowym lub bezściołowym na materacach. Ilość stanowisk wynosi 60 szt. dla krów mlecznych oraz 39 stanowisk dla krów zasuszonych, młodzieży modułowe rozwiązania konstrukcyjne pozwalają na łatwą zmianę liczebną obsady. Kojce porodowe, cielęta, umieszczono w wydzielonej powierzchni budynku na ściółce. Krowy utrzymywane są w trzech rzędach boksów. Hala udojowa, pomieszczenie zaplecza technicznego, zbiornik na mleko, biuro oraz sanitariat znajdują się w wydzielonej części obory. Żywienie Pasze pełnoporcjowe dostarczane są i rozprowadzane na stole paszowym ciągnikiem z doczepionym wozem paszowym. Pojenie Przewidziano zainstalowanie poideł korytowych w ilości 6 szt. o wymiarach 1,0 m x 0,45 m w korytarzach. Usuwanie nawozu W oborze powstaje nawóz w postaci gnojowicy( z niewielką ilością ściółki).usuwanie nawozu z kanałów dokonuje się cyklicznie do zbiornika zasadniczego o pojemności 550 m 3. Ścielenie Stanowiska legowiskowe wyposażone w materace dościela się niewielką ilością drobnociętej ściółki (0,5 kg/stanowisko) Dojenie Dojenie odbywa się w hali udojowej typu rybia ość 2x4. Powierzchnia przed dojarnią oraz korytarz spacerowy służą jako poczekalnia Wentylacja W budynku zastosowano wentylację naturalną, nawiew następuje otworami w ścianach podłużnych, wywiew przez otwory w kalenicy. Oświetlenie naturalne Światło wpada do budynku przez otwory okienne w ścianach podłużnych oraz przez świetlik w kalenicy zintegrowany z systemem wentylacji kalenicowej. Oświetlenie sztuczne Przewidziano oświetlenie o natężeniu 100 luksów mierzone przy poziomie podłogi z możliwością stopniowego obniżenia natężenia do 5 luksów w porze nocy. W pomieszczeniach wydzielonych w hali udojowej, biurze oświetlenie o natężeniu 200 luksów.

35 Rys. Fragment ściany podłużnej z otworami osiatkowanymi Dach Dach izolowany termicznie wykonany jest z płyt warstwowych mocowanych do stalowych płatwi. Dachowe płyty warstwowe zbudowane są z rdzenia z materiału termoizolacyjnego obustronnie obłożonego stalowymi blachami powlekanymi. Na materiał termoizolacyjny stosowany jest styropian, pianka poliuretanowa lub wełna mineralna.w kalenicy zamontowany jest element wywiewny systemu wentylacji naturalnej.

37 Funkcja i technologia Budynek przeznaczony jest dla krów mlecznych utrzymywanych w systemie wolnostanowiskowym boksowym ściołowym lub bezściołowym na materacach. Ilość stanowisk wynosi 66 szt. dla krów mlecznych oraz 36 stanowisk dla krów zasuszonych, młodzieży modułowe rozwiązania konstrukcyjne pozwalają na łatwą zmianę liczebną obsady. Kojce porodowe, cielęta, umieszczono w wydzielonej powierzchni budynku na ściółce. Krowy utrzymywane są w trzech rzędach boksów. Hala udojowa, pomieszczenie zaplecza technicznego, zbiornik na mleko, biuro oraz sanitariat znajdują się w wydzielonej części obory. Żywienie Pasze pełnoporcjowe dostarczane są i rozprowadzane na stole paszowym ciągnikiem z doczepionym wozem paszowym. Pojenie Przewidziano zainstalowanie poideł korytowych w ilości 6 szt. o wymiarach 1,0 m x 0,45 m w korytarzach poprzecznych Usuwanie nawozu W oborze powstaje nawóz w postaci gnojowicy( z niewielką ilością ściółki).usuwanie nawozu z kanałów dokonuje się cyklicznie do zbiornika zasadniczego o pojemności 550 m 3. Ścielenie Stanowiska legowiskowe wyposażone w materace dościela się niewielką ilością drobnociętej ściółki (0,5 kg/stanowisko) Dojenie Dojenie odbywa się w hali udojowej typu rybia ość 2x4. Powierzchnia przed dojarnią oraz korytarz spacerowy służą jako poczekalnia Wentylacja W budynku zastosowano wentylację naturalną, nawiew następuje otworami w ścianach podłużnych, wywiew przez otwory w kalenicy. Oświetlenie naturalne Światło wpada do budynku przez otwory okienne w ścianach podłużnych oraz przez świetlik w kalenicy zintegrowany z systemem wentylacji kalenicowej. Oświetlenie sztuczne Przewidziano oświetlenie o natężeniu 100 luksów mierzone przy poziomie podłogi z możliwością stopniowego obniżenia natężenia do 5 luksów w porze nocy. W pomieszczeniach wydzielonych w hali udojowej, biurze oświetlenie o natężeniu 200 luksów.

42 Funkcja i technologia Budynek przeznaczony jest dla krów mlecznych utrzymywanych w systemie wolnostanowiskowym boksowym ściołowym lub bezściołowym na materacach. Ilość stanowisk wynosi 120 szt. Kojce porodowe, cielęta, młodzież, krowy zasuszone umieszczono w osobnym budynku. Krowy utrzymywane są w dwóch rzędach zbliźnionych boksów, roboty dojarskie, pomieszczenie zaplecza technicznego, zbiornik na mleko, biuro oraz sanitariat znajdują się w wydzielonej części obory. Modułowe rozwiązania konstrukcyjne pozwalają na łatwą zmianę liczebną obsady Żywienie Pasze pełnoporcjowe dostarczane są i rozprowadzane na stole paszowym ciągnikiem z doczepionym wozem paszowym. Pojenie Przewidziano zainstalowanie poideł korytowych w ilości 12 szt. o wymiarach 1,0 m x 0,45 m w korytarzach poprzecznych Usuwanie nawozu W oborze powstaje nawóz w postaci gnojowicy( z niewielką ilością ściółki).usuwanie nawozu z kanałów dokonuje się cyklicznie do zbiornika zasadniczego o pojemności 900 m 3. Ścielenie Stanowiska legowiskowe wyposażone w materace dościela się niewielką ilością drobnociętej ściółki (0,5 kg/stanowisko) Dojenie Dojenie odbywa się przez dwa roboty dojarskie. Powierzchnia przed robotami oraz korytarz spacerowy służą jako poczekalnia. Wentylacja W budynku zastosowano wentylację naturalną, nawiew następuje otworami w ścianach podłużnych, wywiew przez otwory w kalenicy. Oświetlenie naturalne Światło wpada do budynku przez otwory okienne w ścianach podłużnych oraz przez świetlik w kalenicy zintegrowany z systemem wentylacji kalenicowej. Oświetlenie sztuczne Przewidziano oświetlenie o natężeniu 100 luksów mierzone przy poziomie podłogi z możliwością stopniowego obniżenia natężenia do 5 luksów w porze nocy. W pomieszczeniach wydzielonych w hali udojowej, biurze oświetlenie o natężeniu 200 luksów.
