sterownik mikroprocesorowy, dedykowany do systemów kontroli dostępu, o parametrach:

Transkrypt

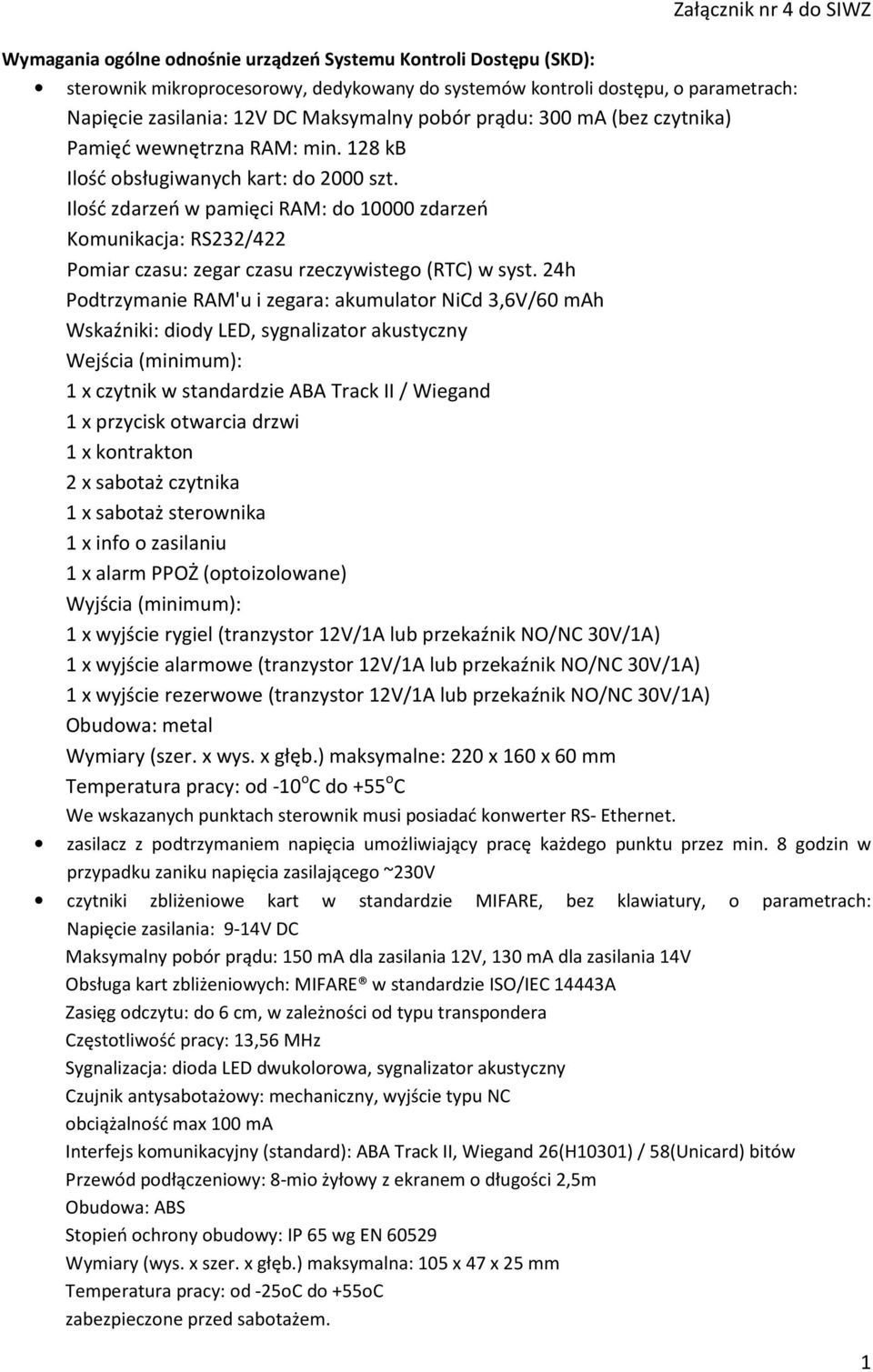

1 Wymagania ogólne odnośnie urządzeń Systemu Kontroli Dostępu (SKD): Załącznik nr 4 do SIWZ sterownik mikroprocesorowy, dedykowany do systemów kontroli dostępu, o parametrach: Napięcie zasilania: 12V DC Maksymalny pobór prądu: 300 ma (bez czytnika) Pamięć wewnętrzna RAM: min. 128 kb Ilość obsługiwanych kart: do 2000 szt. Ilość zdarzeń w pamięci RAM: do zdarzeń Komunikacja: RS232/422 Pomiar czasu: zegar czasu rzeczywistego (RTC) w syst. 24h Podtrzymanie RAM'u i zegara: akumulator NiCd 3,6V/60 mah Wskaźniki: diody LED, sygnalizator akustyczny Wejścia (minimum): 1 x czytnik w standardzie ABA Track II / Wiegand 1 x przycisk otwarcia drzwi 1 x kontrakton 2 x sabotaż czytnika 1 x sabotaż sterownika 1 x info o zasilaniu 1 x alarm PPOŻ (optoizolowane) Wyjścia (minimum): 1 x wyjście rygiel (tranzystor 12V/1A lub przekaźnik NO/NC 30V/1A) 1 x wyjście alarmowe (tranzystor 12V/1A lub przekaźnik NO/NC 30V/1A) 1 x wyjście rezerwowe (tranzystor 12V/1A lub przekaźnik NO/NC 30V/1A) Obudowa: metal Wymiary (szer. x wys. x głęb.) maksymalne: 220 x 160 x 60 mm Temperatura pracy: od -10 o C do +55 o C We wskazanych punktach sterownik musi posiadać konwerter RS- Ethernet. zasilacz z podtrzymaniem napięcia umożliwiający pracę każdego punktu przez min. 8 godzin w przypadku zaniku napięcia zasilającego ~230V czytniki zbliżeniowe kart w standardzie MIFARE, bez klawiatury, o parametrach: Napięcie zasilania: 9-14V DC Maksymalny pobór prądu: 150 ma dla zasilania 12V, 130 ma dla zasilania 14V Obsługa kart zbliżeniowych: MIFARE w standardzie ISO/IEC 14443A Zasięg odczytu: do 6 cm, w zależności od typu transpondera Częstotliwość pracy: 13,56 MHz Sygnalizacja: dioda LED dwukolorowa, sygnalizator akustyczny Czujnik antysabotażowy: mechaniczny, wyjście typu NC obciążalność max 100 ma Interfejs komunikacyjny (standard): ABA Track II, Wiegand 26(H10301) / 58(Unicard) bitów Przewód podłączeniowy: 8-mio żyłowy z ekranem o długości 2,5m Obudowa: ABS Stopień ochrony obudowy: IP 65 wg EN Wymiary (wys. x szer. x głęb.) maksymalna: 105 x 47 x 25 mm Temperatura pracy: od -25oC do +55oC zabezpieczone przed sabotażem. 1

2 przycisk wyjścia awaryjnego o parametrach: Typ przycisku: Wciskany - praca resetowalna Wskaźnik zadziałania: Dioda LED Styk: 125/250VAC 12A Rezystor: 470 lub 680 Ω Klasa szczelności (min.): IP44 Materiał obudowy: ABS Materiał przycisku: poliwęglan Wymiary (wys. x szer. x głęb.) maksymalne: 84x84x55mm Kolor: Zielony we wskazanych punktach przycisk wyjścia chwilowego, dopasowany do estetyki pomieszczenia, zgodnie z akceptacją Zamawiającego elektrorygiel o parametrach: Napięcie: 12V DC Prąd: 12V DC ma Oporność: 60 Ohm Tolerancja napięcia zasilania : 10,2-13,8V DC Zasada działania: NO (normalnie otwarty), do pracy ciągłej Wymiary elektrozaczepu (wys./szer./gł.): 82(75)x20x28 mm Mikroprzełącznik: Tak - czujnik stanu położenia zapadki zamka Regulacja zapadki: Tak - 4 mm Uniwersalny - prawy/lewy samozamykacz, odpowiedniego typu do drzwi, zgodnie ze specyfikacją producenta samozamykacza, dostosowanym do skrzydła drzwi oraz futryny, oraz sile zamykania odpowiednio dobranej do potrzeb we wskazanych punktach pochwyt obustronny, dopasowany do estetyki pomieszczenia i korytarza, zgodnie z akceptacją Zamawiającego We wskazanych punktach należy zainstalować konwerter magistrali RS-Ethernet. Konwerter musi posiadać min 2 porty szeregowe (RS-232 lub RS-422/485) autodetekcję 10/100 Mbps Ethernet automatyczne odzyskiwanie połączenia z siecią zabezpieczenie przeciwprzepięciowe 15 kv ESD dla wszystkich sygnałów optoizolację 2KV funkcjonalności: TCP Server, TCP Client, UDP, Real COM, Pair Connection, Reverse Telnet SNMP MIB-II do zarządzania siecią Umożliwiać konfigurację przez konsolę web, telnet, serial, Posiadać oprogramowanie administracyjne oraz sterowniki do Windows XP/2003/Vista, Linux, SCO Open Server Do systemu musi być dołączone oprogramowanie umożliwiające monitorowanie oraz zarządzanie uprawnieniami w poszczególnych punktach SKD Zaoferowane przez Wykonawcę urządzenia muszą tworzyć system zarządzany za pomocą jednego programu skupiającego w sobie rejestr urządzeń, sterowników, zarejestrowanych kart, zarejestrowanych użytkowników, profili uprawnień, oraz umożliwiać monitoring zdarzeń w poszczególnych punktach systemu. Pomiędzy komputerem zarządzającym a 2

3 sterownikiem/konwerterem Zamawiający nie dopuszcza użycia dodatkowych urządzeń wspomagających działanie systemu pod względem funkcjonalnym (synchronizacja danych, przesyłanie i przechowywanie danych o użytkownikach i/lub uprawnieniach) Drzwi, które nie spełniają kryteriów umożliwiających uruchomienie Punktu Kontroli Dostępu zgodnie z wymaganiami opisanymi w niniejszej dokumentacji muszą zostać odpowiednio dostosowane, bez ponoszenia dodatkowych kosztów ze strony Zamawiającego. Wymagania ogólne odnośnie okablowania Zamawiający nie narzuca trasy przeprowadzenia okablowania, konieczne jest tylko zachowanie opisanych relacji (punkt początkowy i końcowy) oraz niżej wymienionych wymogów, jakość wykonania dostawy będzie określona na podstawie funkcjonowania urządzeń podłączonych do okablowania, w przypadku braku wymaganej funkcjonalności, przedmiot zamówienia nie zostanie odebrany długość przewodów sygnałowych oraz zasilających winna wynosić nie więcej niż 200 m na piętro, w przypadku SKD, pomiędzy miejscem zainstalowania konwertera Ethernet a każdym sterownikiem, przy zachowaniu struktury magistralowej zarówno wewnątrz pomieszczeń jak i na zewnątrz w korytarzach oraz na fasadach budynków, o ile nie ma dostępnego kanału technicznego, przyjmuje się zasadę ukrywania wszystkich niezbędnych przewodów pod tynkiem powierzchnia ścian po wykonaniu bruzd ma zostać przywrócona do stanu pierwotnego (włącznie z kolorystyką) zastosowane przewody sygnałowe mają być typu UTP kategorii minimum 5, przewody elektryczne 3 x 1,5 mm 2 do wszystkich urządzeń, które potrzebują zasilania 230 V należy wydzielić osobny obwód elektryczny ze wskazanej rozdzielni elektrycznej. Przy czym Zamawiający nie ponosi dodatkowych kosztów związanych z wykorzystanym osprzętem elektrycznym. Długość dedykowanej linii elektrycznej pomiędzy rozdzielnią a kontrolerami SKD, nie może przekroczyć 200 m na piętro. niektóre prace będą wykonywane w pomieszczeniach mających charakter zabytkowy, w związku z tym musi zostać zachowana ich dotychczasowa estetyka (w przypadku SKD rodzaj pochwytów musi zostać uzgodniony z Zamawiającym) Wymagania odnośnie kart zbliżeniowych dla systemu SKD Zamawiający nie wymaga dostarczenia kart, tylko zgodności dostarczonego sprzętu z typem wykorzystywanych kart: zgodność ze standardem MIFARE. W systemie nie może być wykorzystywany numer seryjny karty MIFARE, tylko numer zakodowany na karcie za pomocą sprzętu i oprogramowania będącego w posiadaniu Zamawiającego. Czynności po zainstalowaniu urządzeń: uruchomienie i wdrożenie systemów aktualizacja wszystkich komponentów systemów do najnowszej wersji oprogramowania testowanie wykonanie dokumentacji powykonawczej 3

4 Wykaz pomieszczeń w siedzibach UMWW, w których mają być zainstalowane urządzenia SKD: Grupa 1 pomieszczenia biurowe 1 al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p al. Niepodległości 18, bud. B p.519 SKD w w/w pomieszczeniach musi zawierać (dla każdego pomieszczenia): Powyższe punkty muszą być połączone okablowaniem zgodnym z wymaganiami ogólnymi z konwerterem magistrali RS-Ethernet zgodnym z wymaganiami ogólnymi 4

5 Grupa 2 kancelaria 1 al. Niepodległości 18, bud. C p.7 SKD w w/w pomieszczeniu musi zawierać (dla każdego pomieszczenia): Sterownik musi posiadać moduł konwertera RS-Ethernet. 5

6 Grupa 3 3 sekretariaty + 3 gabinety 1 al. Niepodległości 18, bud. C p.30 (sekretariat) al. Niepodległości 18, bud. C p.30a (gabinet) 2 al. Niepodległości 18, bud. C p.338 (sekretariat) al. Niepodległości 18, bud. C p.338a (gabinet) 3 al. Niepodległości 18, bud. C p.341 (sekretariat) al. Niepodległości 18, bud. C p.340 (gabinet) SKD w pomieszczeniach typu sekretariat musi zawierać (dla każdego pomieszczenia): SKD w pomieszczeniach typu gabinet musi zawierać (dla każdego pomieszczenia): - 1 szt. przycisk wyjścia chwilowego w pomieszczeniu sekretariat zlokalizowany przy biurku sekretarki/sekretarza - 2 piloty ze sterownikiem radiowym otwierającym drzwi Powyższe punkty muszą być połączone okablowaniem zgodnym z wymaganiami ogólnymi z konwerterem magistrali RS-Ethernet zgodnym z wymaganiami ogólnymi, jednym dla każdego sekretariatu + gabinetu. 6

7 4 grupa - sekretariat + 3 pomieszczenia gabinetowe 1 al. Niepodległości 18, bud. C 142 (sekretariat) al. Niepodległości 18, bud. C 141 (gabinet) al. Niepodległości 18, bud. C 141a (gabinet) al. Niepodległości 18, bud. C 142b (gabinet) SKD w pomieszczeniach typu sekretariat musi zawierać (dla każdego pomieszczenia): SKD w pomieszczeniach typu gabinet musi zawierać (dla każdego pomieszczenia): - 1 szt. przycisk wyjścia chwilowego w pomieszczeniu sekretariat zlokalizowany przy biurku sekretarki/sekretarza - 2 piloty ze sterownikiem radiowym otwierającym drzwi Powyższe punkty muszą być połączone okablowaniem zgodnym z wymaganiami ogólnymi z konwerterem magistrali RS-Ethernet zgodnym z wymaganiami ogólnymi. Wszelkie dokładniejsze informacje dotyczące szczegółowego rozkładu pomieszczeń są dostępne w siedzibie zamawiającego. 7
