1 PGM Wytyczne układania Beton asfaltowy 1. Roboty przygotowawcze 1.1. Oczyszczenie nawierzchni 1.2. Wypełnienie wgłębień oraz wyrównanie większych nierówności 1.3. Wypełnienie szczelin 2. Natrysk lepiszcza 2.1. Rodzaje lepiszcza Czynniki zewnętrzne Zalecany rodzaj lepiszcza 2.2. Zalecana ilość lepiszcza 2.3. Uwagi ogólne 3. Układanie geowłókniny PGM 3.1. Rozpoczęcie robót 3.2. Układanie mechaniczne 3.3. Układanie ręczne 3.4. Łączenie pasm PGM 3.5. Przycinanie PGM 3.6. Usuwanie zmarszczeń Cięcie Podgrzewanie 3.7. Obsypka 3.8. Warunki pogodowe Wiatr Deszcz 4. Wbudowanie betonu asfaltowegowego

2 Wprowadzenie Podane poniżej informacje odzwierciedlają obecny stan wiedzy firmy TenCate na temat konserwacji dróg z zastosowaniem geowłókniny PGM. Dane oraz techniki przedstawione w niniejszych wytycznych dotyczą wyłącznie geowłóknin PGM. Ze względu na różne technologie produkcji oraz różne rodzaje włókien, podobne produkty wymagać mogą całkowicie odmiennych metod stosowania. Wszystkie ewentualne odstępstwa od niniejszych wytycznych związane ze specyfiką danej budowy, powinny zostać uzgodnione z firmą TenCate. 1. Roboty przygotowawcze 1.1. Oczyszczenie nawierzchni 1.2. Wypełnienie wgłębień oraz wyrównanie większych nierówności Wszelkie nierówności i załamania jezdni (np. przejście od betonu do asfaltu) muszą być usunięte lub wyrównane masą bitumiczną. W przypadku bardzo dużych nierówności może być konieczne ułożenie warstwy wyrównawczej. Zawartość wolnych przestrzeni w tej warstwie nie może przekraczać 8 % Wypełnienie szczelin W celu uniknięcia strat lepiszcza spowodowanych penetracją do szczelin, co z kolei mogłoby prowadzić do braku przyczepności geowłókniny z podłożem, szczeliny o szerokości powyżej 4 mm należy oczyścić i wypełnić odpowiednią substancją do poziomu nawierzchni. Można stosować tu następujące metody: - pojedyncze utrwalenie powierzchniowe, - wypełnienie grysem oraz bitumem, - wypełnienie grysem powlekanym bitumem, - stosowanie bitumicznych warstw wyrównawczych, zwłaszcza na bardzo nierównych nawierzchniach, - przy odległościach między rysami > 3 m należy wypełnić rysy odpowiednią mieszanką. 2. Natrysk lepiszcza 2.1. Rodzaje lepiszcza Na lepiszcze nadają się zarówno gorące asfalty, jak i kationowe emulsje bitumiczne o zawartości asfaltu 70%. Szczególnie poleca się emulsje bitumiczne modyfikowane polimerami. Niewskazane natomiast są asfalty zawierające dodatki zmiękczające Czynniki zewnętrzne - Warunki klimatyczne: Stosowanie lepiszcza o temperaturze mięknienia niższej niż temperatura powierzchni, przy wysokich temperaturach powierzchni, prowadzić może do przesiąkania lepiszcza na powierzchnię geowłókniny oraz problemów z przyczepnością. Podobnie, przy stosowaniu lepiszcza o zbyt wysokiej temperaturze łamliwości, niskie temperatury powierzchni powodować mogą utratę siły przylegania. 2

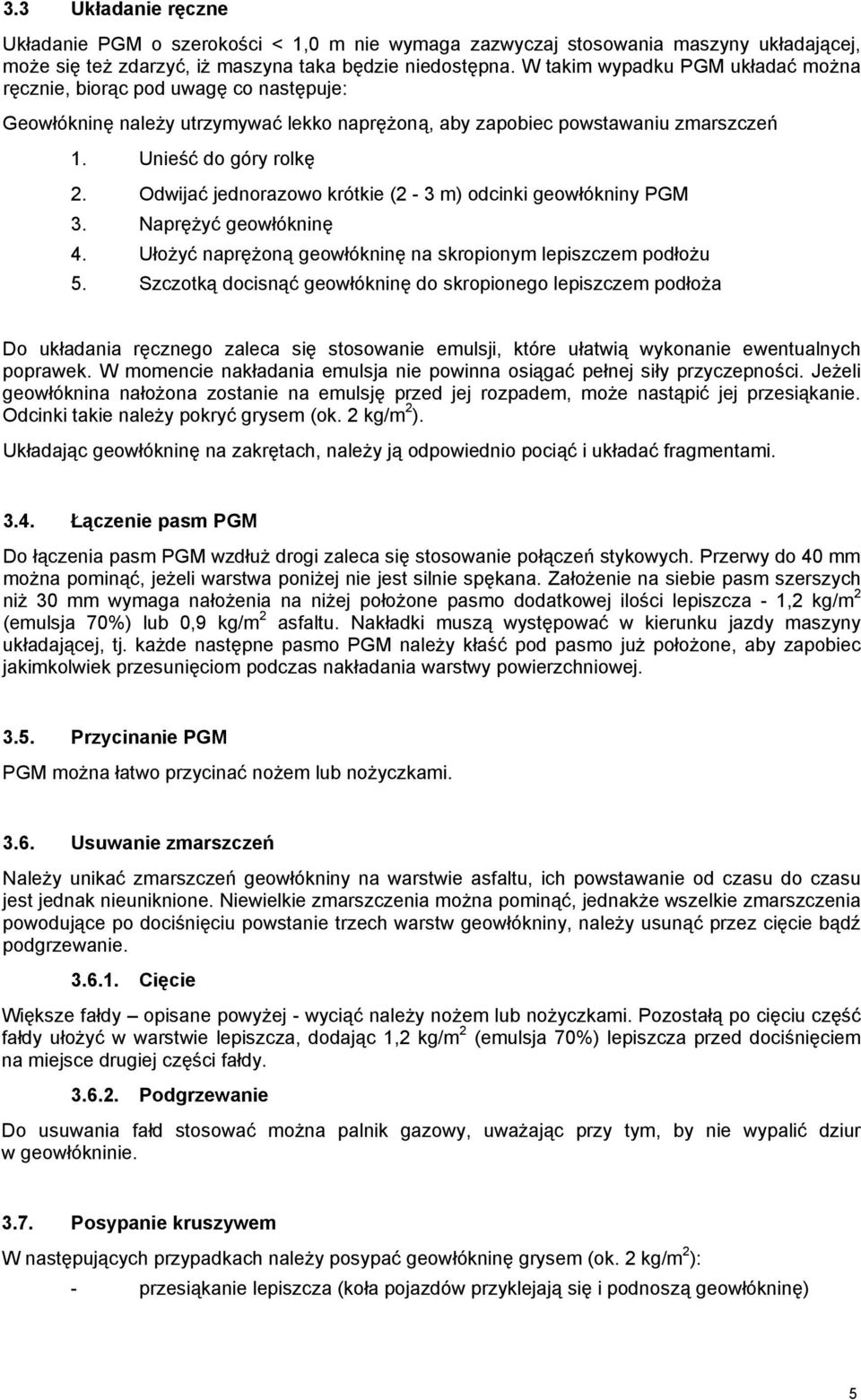

3 - Nawierzchnie z betonu asfaltowego: Dla warstw betonu asfaltowego o grubości < 40 mm powinno się stosować emulsje asfaltowe modyfikowane polimerami. - Obciążenie ruchem: Przy dużym obciążeniu ruchem i wysokiej temperaturze powietrza lub silnym nasłonecznieniu, przy stosunkowo cienkiej warstwie betonu asfaltowego, istnieje niebezpieczeństwo, że zbyt miękkie lepiszcze przesiąknie do góry. To wzbogacenie asfaltu może doprowadzić do obniżenia jego jakości Zalecane rodzaje lepiszcza Stosowanie asfaltów (lub emulsji) modyfikowanych polimerami zaleca się w przypadku: - wysokich temperatur powietrza > 25 C podczas wbudowywania - wysokich temperatur nawierzchni - dużego obciążenia ruchem - warstw betonu asfaltowego < 40 mm Cechy charakterystyczne bitumu modyfikowanego polimerami: - temperatura mięknienia (pierścień i kula) > 50 C - temperatura łamliwości (wg Fraasa) < -15 C Powyższe wartości mogą ulec zmianie w zależności od czynników zewnętrznych! Asfalt standardowy (lub emulsje) (80 pen pen.) zalecane są w przypadku: - temperatury umiarkowanej - średniego obciążenia ruchem - warstw asfaltowych > 40mm Termin asfalt standardowy odnosi się do rodzaju i klasy wymaganej dla każdego rodzaju nawierzchni, materiału powierzchniowego oraz obciążenia ruchem przy użyciu konwencjonalnych metod konstrukcji. Przy stosowaniu emulsji należy wziąć pod uwagę następujące właściwości: - wysoką lepkość (co najmniej 500 mpas przy 40 C) wymagana stosunkowo duża ilość emulsji - zazwyczaj 1,7 kg/m 2 przy stosowaniu emulsji 70% powodować może, iż będzie ona wyciekać poza jezdnię, do rowów lub tworzyć kałuże we wgłębieniach starej nawierzchni. Prawdopodobieństwo wycieków wzrasta na drogach o dużych spadkach - czas rozpadu jak najkrótszy czas rozpadu znacznie przyspiesza roboty. Należy wziąć pod uwagę fakt, że wymagana jest duża ilość emulsji Zalecana ilość lepiszcza Wymaganą ilość lepiszcza oblicza się na podstawie ilości niezbędnej do impregnacji PGM i osiągnięcia pełnego przylegania. Średnia ilość Q efektywnego lepiszcza wynosi: 3

4 Q = 1,2 kg/m 2 dla geowłókniny PGM 14 oraz Q = 1,3 kg/m 2 dla geowłóknin PGM-G Faktyczna ilość lepiszcza zależy od stanu istniejącej nawierzchni i powinna zostać skorygowana w następujący sposób: nierówna nawierzchnia betonowa + 0,10 kg/m 2 nawierzchnia bitumiczna mocno spękana + 0,10 kg/m 2 bardzo szorstka nawierzchnia + 0,10 kg/m 2 podłoże o dużej zawartości wolnych przestrzeni + 0,10 kg/m 2 podłoże o małej zawartości wolnych przestrzeni - 0,10 kg/m 2 gładka nawierzchnia - 0,10 kg/m 2 Maksymalna zmiana średniej ilości 1,2 kg/m 2 nie powinna przekroczyć + 0,20 kg/m 2 lub - 0,10 kg/m 2. Przy użyciu emulsji niezbędne są dodatkowe zmiany uwzględniające rozcieńczenie spowodowane dodaniem wody. Aby osiągnąć średnią ilość 1,2 kg/m 2 przy użyciu emulsji 70%, należy ilość lepiszcza zwiększyć do 1,7 kg/m Uwagi ogólne Nakładanie lepiszcza powinno odbywać się zawsze przy zastosowaniu wykalibrowanej skrapiarki samochodowej, w celu zapewnienia zastosowania właściwej ilości materiału. Należy zwrócić uwagę, aby szerokość pasa jezdni skropionego lepiszczem była o 50 mm szersza od pasma geowłókniny. 3. Układanie PGM PGM powinny układać wyłącznie odpowiednio wykwalifikowane osoby Rozpoczęcie robót PGM układać należy natychmiast po ułożeniu lepiszcza asfaltowego, a w przypadku emulsji - po częściowym jej rozpadzie. 3.2 Układanie mechaniczne Przy układaniu PGM o szerokości > 1,0 m zaleca się stosowanie maszyny układającej obsługiwanej wyłącznie przez odpowiednio wykwalifikowany personel. 4

5 3.3 Układanie ręczne Układanie PGM o szerokości < 1,0 m nie wymaga zazwyczaj stosowania maszyny układającej, może się też zdarzyć, iż maszyna taka będzie niedostępna. W takim wypadku PGM układać można ręcznie, biorąc pod uwagę co następuje: Geowłókninę należy utrzymywać lekko naprężoną, aby zapobiec powstawaniu zmarszczeń 1. Unieść do góry rolkę 2. Odwijać jednorazowo krótkie (2-3 m) odcinki geowłókniny PGM 3. Naprężyć geowłókninę 4. Ułożyć naprężoną geowłókninę na skropionym lepiszczem podłożu 5. Szczotką docisnąć geowłókninę do skropionego lepiszczem podłoża Do układania ręcznego zaleca się stosowanie emulsji, które ułatwią wykonanie ewentualnych poprawek. W momencie nakładania emulsja nie powinna osiągać pełnej siły przyczepności. Jeżeli geowłóknina nałożona zostanie na emulsję przed jej rozpadem, może nastąpić jej przesiąkanie. Odcinki takie należy pokryć grysem (ok. 2 kg/m 2 ). Układając geowłókninę na zakrętach, należy ją odpowiednio pociąć i układać fragmentami Łączenie pasm PGM Do łączenia pasm PGM wzdłuż drogi zaleca się stosowanie połączeń stykowych. Przerwy do 40 mm można pominąć, jeżeli warstwa poniżej nie jest silnie spękana. Założenie na siebie pasm szerszych niż 30 mm wymaga nałożenia na niżej położone pasmo dodatkowej ilości lepiszcza - 1,2 kg/m 2 (emulsja 70%) lub 0,9 kg/m 2 asfaltu. Nakładki muszą występować w kierunku jazdy maszyny układającej, tj. każde następne pasmo PGM należy kłaść pod pasmo już położone, aby zapobiec jakimkolwiek przesunięciom podczas nakładania warstwy powierzchniowej Przycinanie PGM PGM można łatwo przycinać nożem lub nożyczkami Usuwanie zmarszczeń Należy unikać zmarszczeń geowłókniny na warstwie asfaltu, ich powstawanie od czasu do czasu jest jednak nieuniknione. Niewielkie zmarszczenia można pominąć, jednakże wszelkie zmarszczenia powodujące po dociśnięciu powstanie trzech warstw geowłókniny, należy usunąć przez cięcie bądź podgrzewanie Cięcie Większe fałdy opisane powyżej - wyciąć należy nożem lub nożyczkami. Pozostałą po cięciu część fałdy ułożyć w warstwie lepiszcza, dodając 1,2 kg/m 2 (emulsja 70%) lepiszcza przed dociśnięciem na miejsce drugiej części fałdy Podgrzewanie Do usuwania fałd stosować można palnik gazowy, uważając przy tym, by nie wypalić dziur w geowłókninie Posypanie kruszywem W następujących przypadkach należy posypać geowłókninę grysem (ok. 2 kg/m 2 ): - przesiąkanie lepiszcza (koła pojazdów przyklejają się i podnoszą geowłókninę) 5
