CONV5 - B, C wersja 1.3 Konwerter protokołu Pelco na Sensormatic INSTRUKCJA OBSŁUGI

Transkrypt

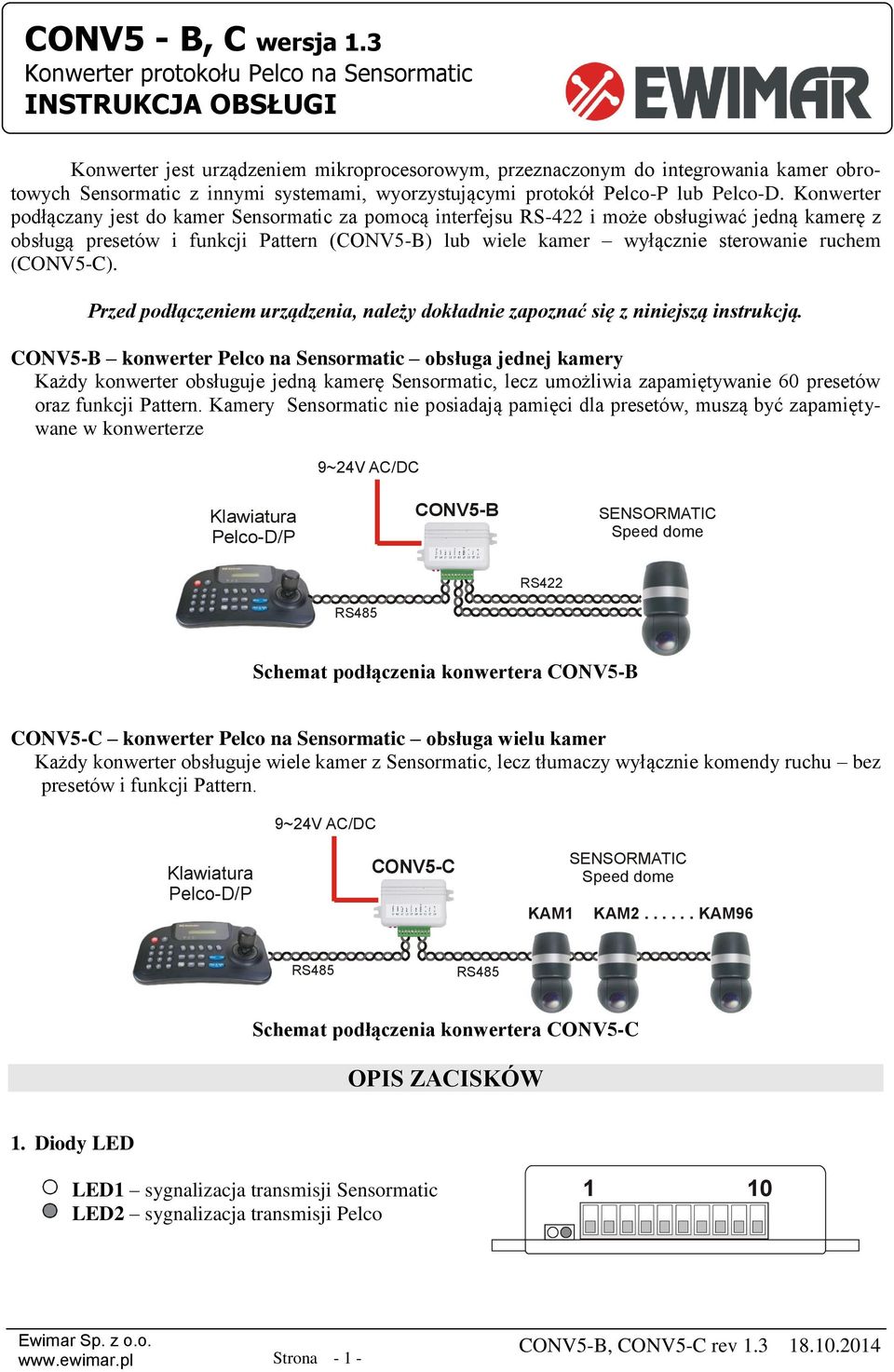

1 CONV5 - B, C wersja 1.3 Konwerter protokołu Pelco na INSTRUKCJ OBSŁUGI Konwerter jest urządzeniem mikroprocesorowym, przeznaczonym do integrowania kamer obrotowych z innymi systemami, wyorzystującymi protokół Pelco-P lub Pelco-D. Konwerter podłączany jest do kamer za pomocą interfejsu RS-422 i może obsługiwać jedną kamerę z obsługą presetów i funkcji Pattern (CONV5-B) lub wiele kamer wyłącznie sterowanie ruchem (CONV5-C). Przed podłączeniem urządzenia, należy dokładnie zapoznać się z niniejszą instrukcją. CONV5-B konwerter Pelco na obsługa jednej kamery Każdy konwerter obsługuje jedną kamerę, lecz umożliwia zapamiętywanie 60 presetów oraz funkcji Pattern. Kamery nie posiadają pamięci dla presetów, muszą być zapamiętywane w konwerterze 9~24V C/DC Klawiatura Pelco-D/P CONV5-B SENSORMTIC Speed dome RS422 Schemat podłączenia konwertera CONV5-B CONV5-C konwerter Pelco na obsługa wielu kamer Każdy konwerter obsługuje wiele kamer z, lecz tłumaczy wyłącznie komendy ruchu bez presetów i funkcji Pattern. 9~24V C/DC Klawiatura Pelco-D/P CONV5-C KM1 SENSORMTIC Speed dome KM KM96 Schemat podłączenia konwertera CONV5-C OPIS ZCISKÓW 1. Diody LED LED1 sygnalizacja transmisji LED2 sygnalizacja transmisji Pelco Strona - 1 -

2 Diody LED mrugają podczas transmisję w odpowiednich protokołach. Brak mrugania oznacza błędne podłączenie lub ustawienie przełączników konfiguracyjnych konwertera. 2. Terminal połączeniowy Zasilanie: Zasilanie konwertera - 9~24V DC / C Port RS-422, przeznaczony do podłączenia konwertera do kamery Pelco P /D Port RS-485, przeznaczony do podłączenia konwertera do klawiatury z protokołem Pelco-D lub Pelco-P. : Są to zaciski do podłączenia ekranu przewodów RS-485 (shield). Połączenia wewnątrz R B R Przy długich przewodach, interfejs RS-485 powinien mieć załączony rezystor terminujący. Pozwoli to uniknąć odbić falowych w przewodach, które są przyczyną zakłóceń transmisji. Rezystory terminujące należy załączać tylko w urządzeniach, znajdujących się na końcach magistrali. Większa ilość rezystorów będzie powodować zbyt duże obciążenie transmisji. Załączenie rezystorów w konwerterze, polega za wykonaniu połączenia drutowego zacisku TERM z Podłączenie dla konfiguracji CONV5-B PODŁĄCZENIE B Tx+ Z klawiatury Tx- Pelco D/ P Rx+ Rx- Do portu RS422 kamery Powyższa konfiguracja wykorzystywana jest do sterowania jednej kamery za pomocą jednego konwertera. Uwarunkowane jest to sposobem pracy krosownicy i koniecznością zapamiętywania presetów w pamięci konwertera. Do podłączenia używane jest połączenie 4-przewodowe RS-422. Zalecane jest umiejscowienie konwertera w pobliżu kamery. Jeżeli zachodzi konieczność podłączenia kolejnych kamer i obsługi funkcji Preset, należy do nich stosować oddzielne konwertery. Strona - 2 -

3 2. Podłączenie dla konfiguracji CONV5-C Z klawiatury Pelco D/ P B Rx+ Rx- Do portu RS422 kamer Powyższa konfiguracja wykorzystywana jest do sterowania kilku kamer za pomocą jednego konwertera. Ponieważ w trybie tym pamięć konwertera nie może być wykorzystana, Presety oraz funkcja Pattern nie mogą być używane. Do podłączenia w tym trybie, używana jest połowa portu RS-422. Zalecane jest umiejscowienie konwertera w pobliżu kamery. Konwerter będzie obsługiwał adresy kamer (zależnie od konfiguracji krosownicy). KONFIGURCJ 1. Ustawienie transmisji i konwersji Do wykonania i zapamiętania ustawień konwertera należy odłączyć jego zasilanie, ustawić przełącznik 8 w pozycji ON, następnie ustawić inne przełączniki odpowiednio dla żądanej konfiguracji. Opis przełączników: Szybkość transmisji 2400baud 4800baud 9600baud 19200baud dla kamery Pelco DIP 1 WYŁ ZŁ WYŁ ZŁ DIP 2 WYŁ WYŁ ZŁ ZŁ Przełączniki określają szybkość transmisji dla klawiatury Pelco-P / Pelco-D. Protokół wejściowy DIP 3 Nie używany Protokół Pelco-D i Pelco-P jest automatycznie wykrywany Inkrementacja adresu Wyłączona Załączona DIP 4 WYŁ ZŁ Przełącznik załącza / wyłącza zwiększanie adresu o 1 dla protokołu Pelco-P, w trakcie konwersji danych. Ponieważ w standardzie Pelco-P numeracja kamer zaczyna się od 0, może być konieczne użycie tej funkcji dla zachowania większej kompatybilności. Wybór typu konwersji Pelco na na Pelco DIP 5 WYŁ ZŁ (musi być WYŁĄCZONY dla CONV5-B, C) Przełącznik całkowicie zmienia działanie konwertera. Do zapamiętania konfiguracji CONV5-B lub C, musi być wyłączony. Jeżeli będzie załączony, należy użyć instrukcji do konwertera CONV5-, D. Zapis konfiguracji DIP 8 Do zapamiętania konfiguracji, musi być ZŁĄCZONY (pozycja ON) UWG! Każde przestawienie konwertera na tryb CONV5-, D kasuje zapamiętane presety. Strona - 3 -

4 Po odpowiednim ustawieniu przełączników, należy podłączyć zasilanie konwertera i zaczekać aż zacznie szybko mrugać czerwona dioda LED oznacza ona, że konfiguracja została zapisana. W tym momencie można odłączyć zasilanie, wyłączyć przełącznik 8 i przejść do definiowania kolejnych ustawień. 2. Ustawienie adresu Za pomocą ustawień adresu określamy, czy konwerter będzie obsługiwał jedną kamerę (CONV5-B) lub wiele kamer (CONV5-C). dres ustawiany jest binarnie według poniższej tabeli przy odłączonym zasilaniu. Jeżeli ustawienia adresu zostaną zmienione przy załączonym zasilaniu, zmiana będzie uwzględniona dopiero po ponownym uruchomieniu konwertera. dres dres Brak WYŁ 47 WYŁ Wszystkie WYŁĄCZONE obsługa 48 wielu kamer konfiguracja 49 CONV5-D Przełącznik ZŁĄCZONY (ON) W trybie CONV5-, numer sterowanej kamery z krosownicy, adres konwertera oraz adres kamery z protokołem Pelco muszą być identyczne, w przeciwnym razie sterowanie nie będzie możliwe. Jedynym wyjątkiem są niektóre kamery z Pelco-P, których odbierany adres musi być niższy niż wskazują jej ustawienia na w niej wykonane. Strona - 4 -

5 URUCHOMIENIE Należy zwrócić uwagę na prawidłową polaryzację interfejsów RS-485 oraz 422. Po skonfigurowaniu przełączników, należy podłączyć zasilanie konwertera. Prawidłowość działania konwertera można stwierdzić, obserwując diody LED. Czerwona dioda LED będzie mrugać, jeżeli dane pochodzące z krosownicy są przez konwerter prawidłowo interpretowane. Zielona dioda LED sygnalizuje, że odebrane dane zostały przekonwertowane i są przekazywane do kamery z protokołem Pelco. W konfiguracji CONV5-C przekazywane są wyłącznie rozkazy dotyczące ruchu. OBSŁUG SYSTEMU Sterowanie ruchem Sterowanie ruchem jest w pełni dostępne za pomocą klawiatury TouchTracker, zgodnie z ich instrukcją. Jednocześnie może odbywać się sterowanie kierunkiem kamer oraz obiektywem (przysłona, ostrość i zoom). Obsługa funkcji Pattern W trybie CONV5-B można zaprogramować jeden pattern według jej instrukcji. Podczas programowania szybkość obrotu kamerami zostaje zredukowana do 2 wartości, co jest narzucane przez system. W kamerze za pomocą konwertera można zapamiętać tylko Peden pattern. Po uruchomieniu, Pattern jest powtarzany bez przerwy do momentu przejęcia sterowania za pomocą klawiatury Obsługa funkcji Preset W trybie CONV5-B można zaprogramować 60 presetów według standardowej procedury, która jest opisana w instrukcji do każdej klawiatury. Strona - 5 -
