1 OBI Instrukcja samodzielnego montażu 1 Wózek na narzędzia ogrodowe Stopień trudności: zaawansowany Treść Czas budowy Instrukcja/Wskazówki s. 2 Lista materiałów s. 3 Lista narzędzi s. 4 Instrukcja montażu s. 5 8 Plan budowy s. Ok. 14 godzin Wymiary Szerokość: Wysokość: Głębokość: 440 mm mm 700 mm

2 Wózek na narzędzia ogrodowe 2 Własny wózek na zielonym polu to zazwyczaj domeną golfistów. W tym wypadku także mamy do czynienia z wózkiem, ale ogrodowym - na narzędzia. W końcu, jakby na to nie patrzeć, wielu ogrodników również porusza się po zielonych polach, czyli swoich ogrodach. Kto ma dziś czas i chęci, by za każdym razem biegać do szopy po łopatę albo nożyce ogrodowe? Do wózka ogrodowego możesz od razu zabrać wszystko, czego potrzebujesz do swojej pracy. Od sadzonek po konewki, od piły do drewna po sekatory - każdy sprzęt znajdzie w nim swoje miejsce. Wskazówki! Twój wyjątkowy wózek na narzędzia. Niezależnie od tego czy Twój wózek będzie zielony, czy pomalujesz go na inny kolor, bądź pokryjesz lakierem, za każdym razem będzie prezentował się efektownie. Stanie się prawdziwą konkurencją dla Twoich kwiatów w donicach, bez względu na to, czy będzie w kolorze sportowej czerwieni, chłodnym niebieskim, czy słonecznej żółci. Nie tylko do ogrodu. Wózek na narzędzia sprawdzi się nie tylko w ogrodzie. Wędki i wabiki dla rybaków, śrubokręty i obcęgi dla majsterkowiczów, czy taśmy klejące dla modelarzy to tylko niektóre przykłady praktycznych zastosowań wózka. W zależności od zapotrzebowania, możesz indywidualnie dopasować otwory na narzędzia oraz półki. Naszą instrukcję sporządziliśmy z jak największą precyzją i starannością, nie bierzemy jednak żadnej odpowiedzialności za poprawność wykonania. Roszczenia z powodu szkód są wykluczone.

3 Lista materiałów: Wózek na narzędzia ogrodowe 3 Pozycja Ilość Nazwa Wymiar Materiał/tworzywo Dodatkowe rzeczy 1 2 Płyty boczne 705 x mm Multipleks mm 2 1 Pokrywa 436 x 315 mm Multipleks mm 3 3 Półki 400 x 70 mm Multipleks mm 4 4 Podpórki poprzeczne 400 x 70 mm Multipleks mm 5 6 Podpórki poprzeczne 400 x 60 mm Multipleks mm 6 5 Płyty podłogowe 400 x 40 mm Multipleks mm 7 2 Płyty podłogowe 82 x 408 mm Perforowane lub szczelinowe, stal 8 1 Płyty podłogowe 132 x 408 mm Perforowane lub szczelinowe, stal 2 Płyty podłogowe 262 x 408 mm Perforowane lub szczelinowe, stal 10 1 Pręt okrągły 410 x 35 mm Sosna lub świerk Wkręty do drewna 3,5 x 40 mm Stożkowe 12 2 Koła 0 mm Felgi aluminiowe z oponami gumowymi 13 2 Śruby z łbem sześciokątnym M12 x 80 mm Stal 14 4 Łożyska M12 Stal 15 4 Podkładki M12 Stal Akcesoria Klej do drewna, lakier, papier ścierny

4 Lista materiałów: Wózek na narzędzia ogrodowe 4 Narzędzia Domowe Kupowane Pożyczane Wyrzynarka (do metalu i drewna) Wiertarka Wiertła do wyrzynania Frezarka górnowrzecionowa Klucze francuskie Wkrętarka akumulatorowa

5 Instrukcja obsługi wózka na narzędzia ogrodowe Wskazówki: Dokładny pomiar i oznakowanie pozwoli na samym początku zaoszczędzić Ci czasu i kłopotów przy dalszej pracy. 5 Krok 1 Płyty drewniane oznacz według schematu i wybij punktakiem wszystkie otwory narożne. Krok 2 Krok 3 Wpusty do płyt bazowych obrób frezarką jak na rysunku. Krok 4 Wywierć dziury na osie kół. Krok5 Przed piłowaniem wywierć wiertłem zaokrąglenia na rogach.

6 Instrukcja obsługi wózka na narzędzia ogrodowe Krok 6 Opiłuj wyrzynarką każdy otwór i usuń pozostałości. Krok 8 Następnie przytnij na miarę wszystkie podpory oraz płyty wierzchnie. Krok 10 Teraz dopasuj według schematu odpowiednie wpusty do frezarki górnowrzecionowej. Krok 7 W końcowej fazie opiłuj zewnętrzne kontury. Krok Wiertarką wywierć otwory na narzędzia ogrodowe, a w przypadku głębszych dziur użyj wyrzynarki. Krok 11 Dla uchwytu/poręczy wywierć otwory o głębokości 6 mm. 6

7 Instrukcja obsługi wózka na narzędzia ogrodowe Krok 12 Przytnij na miarę drążek od uchwytu/poręczy. Krok 14 Krok 13 Blachę ryflowaną oraz blachę perforowaną zaznacz zgodnie z wymiarami i przytnij nożycami do blachy lub piłą do metalu. Krok 15 Blachy ryflowane oraz blachy perforowane dostępne są w różnych formatach. Krok 16 Wszystkie oznaczone elementy pokryj klejem we wskazanych miejscach oraz przymocuj wkrętami do płyty bocznej. Zwróć uwagę na kąt prosty. Krok 17 Płytę pokrywającą ułóż odpowiednio przed założeniem drugiej płyty bocznej. Dopiero później zamontuj drugą płytę boczną. 7

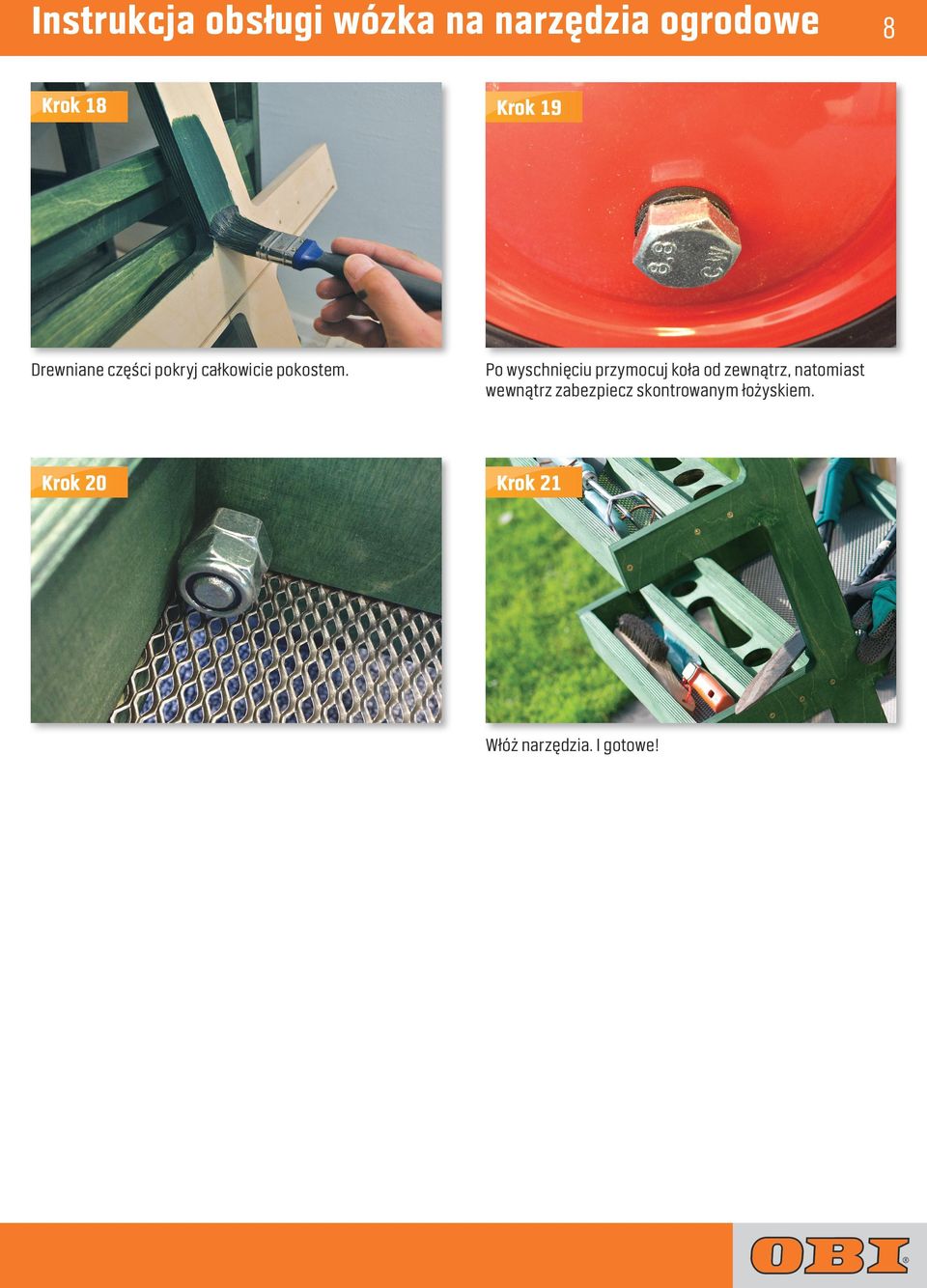

8 Instrukcja obsługi wózka na narzędzia ogrodowe Krok Drewniane części pokryj całkowicie pokostem. Krok 20 Krok 1 Po wyschnięciu przymocuj koła od zewnątrz, natomiast wewnątrz zabezpiecz skontrowanym łożyskiem. Krok 21 Włóż narzędzia. I gotowe! 8

9 Plan budowy: Wózek na narzędzia ogrodowe

10 Plan budowy: Wózek na narzędzia ogrodowe 10 R R20 R ,20 165,80 R Skala Maßstab 1:5 1:5

11 Plan budowy: Wózek na narzędzia ogrodowe Skala Maßstab 1:5 1:5

12 ,50 Plan budowy: Wózek na narzędzia ogrodowe ,50 R , Skala Maßstab 1:5 1:5

13 R Plan budowy: Wózek na narzędzia ogrodowe Skala Maßstab 1:5 1: Skala Maßstab 1:5 1:5

14 60 70 Plan budowy: Wózek na narzędzia ogrodowe Skala Maßstab 1:5 1: Skala Maßstab 1:5 1:5

15 40 Plan budowy: Wózek na narzędzia ogrodowe Skala Maßstab 1:5 1:5

16 Plan budowy: Wózek na narzędzia ogrodowe Skala Maßstab 1:5 1:5

17 Plan budowy: Wózek na narzędzia ogrodowe

18 Plan budowy: Wózek na narzędzia ogrodowe
