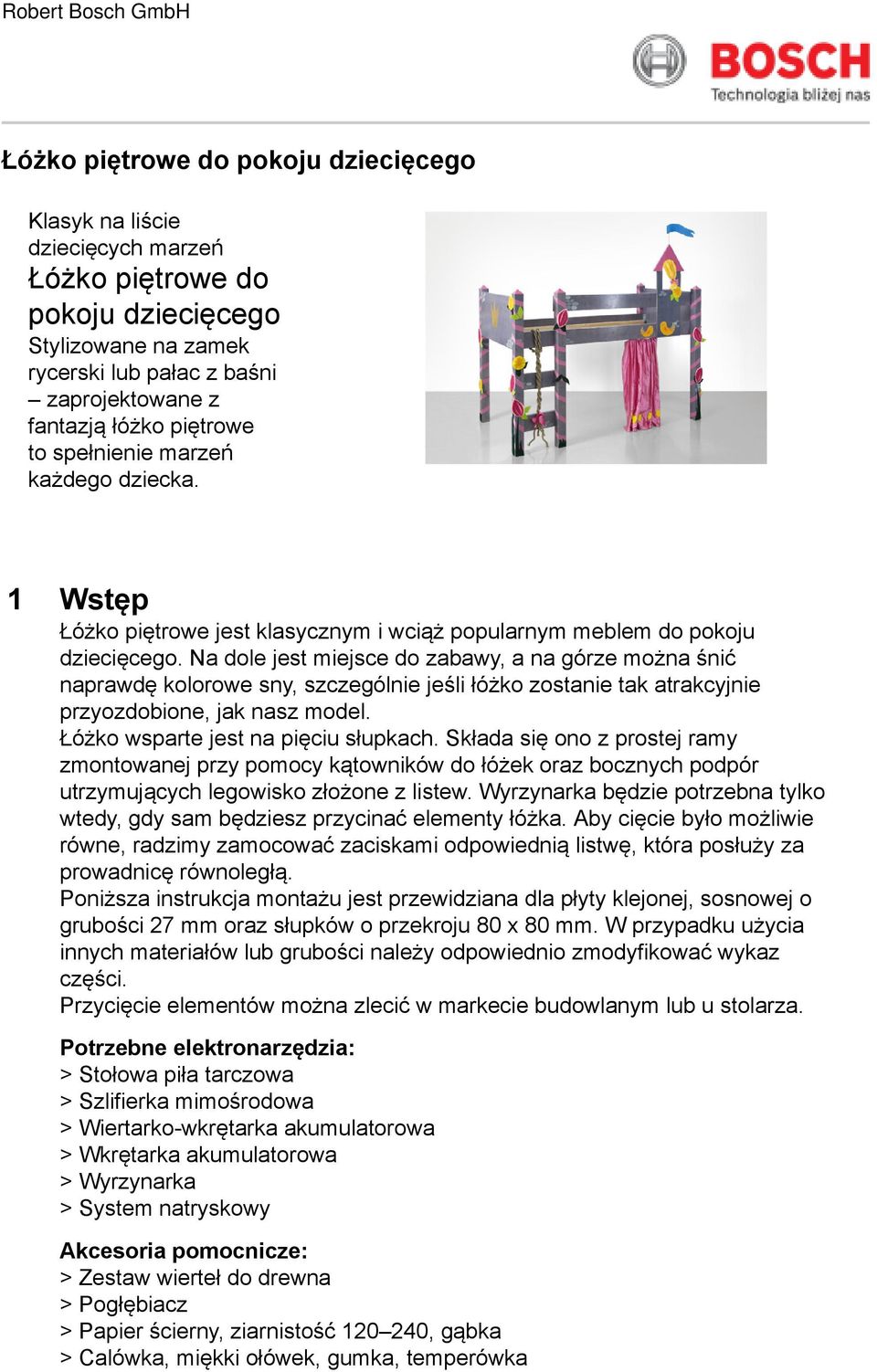

1 Łóżko piętrowe do pokoju dziecięcego Klasyk na liście dziecięcych marzeń Łóżko piętrowe do pokoju dziecięcego Stylizowane na zamek rycerski lub pałac z baśni zaprojektowane z fantazją łóżko piętrowe to spełnienie marzeń każdego dziecka. 1 Wstęp Łóżko piętrowe jest klasycznym i wciąż popularnym meblem do pokoju dziecięcego. Na dole jest miejsce do zabawy, a na górze można śnić naprawdę kolorowe sny, szczególnie jeśli łóżko zostanie tak atrakcyjnie przyozdobione, jak nasz model. Łóżko wsparte jest na pięciu słupkach. Składa się ono z prostej ramy zmontowanej przy pomocy kątowników do łóżek oraz bocznych podpór utrzymujących legowisko złożone z listew. Wyrzynarka będzie potrzebna tylko wtedy, gdy sam będziesz przycinać elementy łóżka. Aby cięcie było możliwie równe, radzimy zamocować zaciskami odpowiednią listwę, która posłuży za prowadnicę równoległą. Poniższa instrukcja montażu jest przewidziana dla płyty klejonej, sosnowej o grubości 27 oraz słupków o przekroju 80 x 80. W przypadku użycia innych materiałów lub grubości należy odpowiednio zmodyfikować wykaz części. Przycięcie elementów można zlecić w markecie budowlanym lub u stolarza. Potrzebne elektronarzędzia: > Stołowa piła tarczowa > Szlifierka mimośrodowa > Wiertarko-wkrętarka akumulatorowa > Wkrętarka akumulatorowa > Wyrzynarka > System natryskowy Akcesoria pomocnicze: > Zestaw wierteł do drewna > Pogłębiacz > Papier ścierny, ziarnistość , gąbka > Calówka, miękki ołówek, gumka, temperówka

2 > System natryskowy > Zaciski Szczegółowa lista materiałów: Szt. Oznaczenie Długość Szerokość Grubość Materiał 2 Strona Drewno 2 Głowa/nogi łóżka Drewno 2 Szczeble drabiny Drewno 1 Bok, górny Podpora listew Słupek Kątowniki (typ: kątowniki do łóżek) 1 Karnisz Wieżyczka ok. 32 Śruby z łbem okrągłym, 4 x 15 ok. 18 ok. 14 Śruby z łbem wpuszczanym, 4 x 60 Śruby z łbem wpuszczanym, 6 x 80 5 Śruby z łbem wpuszczanym, 3 x 20 4 Śruby z łbem wpuszczanym, 4 x Drewno Kantówka, świerkowa Kantówka, świerkowa Płyta MDF

3 2 Montaż ramy łóżka z boków, głowy oraz nóg Głowa i nogi oraz boki łóżka łączone są ze sobą w ramę. Chodzi tutaj o specjalne kątowniki do łóżek, przykręcane śrubami i mające krótszą długość ramion (tutaj 22 i 28 ) oraz dużą wysokość całkowitą (tutaj 127 ). Kątowniki są montowane w takiej pozycji, że dłuższe ramię skręcane jest zawsze z krótszą stroną ramy (tutaj: głowa lub nogi łóżka), a krótsze z dłuższą (tutaj: boki łóżka). Oczywiście można użyć także innych kątowników; przestrzegać wskazówek montażu, dołączonych przez producenta lub przed zamontowaniem kątowników przeprowadzić próbę, aby uniknąć niemiłych niespodzianek. Ułożyć boki, głowę oraz nogi łóżka na dolnych krawędziach w taki sposób, w jaki mają być ze sobą skręcone; części boczne leżą pomiędzy głową i nogami łóżka. Skręcić ramę, używając wkrętarki akumulatorowej i ośmiu śrub z łbem okrągłym 4 x 15 na jedno okucie. 3 Montaż elementów podporowych do legowiska Legowisko z listew będzie opierało się na kantówkach, które tworzą podpory. Kantówki należy przykręcić do dolnej krawędzi boków łóżka, pięcioma śrubami, po wewnętrznej stronie. Ponieważ podpory są krótsze niż boki łóżka i montowane są pośrodku, należy pozostawić miejsce na łączniki, przy pomocy których głowa i nogi łóżka zostaną zamontowane do boków. Wywiercić otwory w podporach; pogłębić otwory wychodzące od strony wewnętrznej łóżka. Zamontować podpory, używając wkrętarki akumulatorowej i śrub z łbem wpuszczanym 4 x Wykończenie górnej części słupków w kształcie piramidy Stolarską pilarkę tarczową ustawić do cięcia pod kątem 45. Ściąć słupki po każdej ze stron. 5 Montaż drabiny ze słupków i szczebli Nadeszła pora rozmieszczenia pięciu słupków, na których wspiera się konstrukcja łóżka. Oznakować słupki ołówkiem. Ułożyć na blacie roboczym dwa słupki potrzebne do zmontowania drabiny. W szczeblach wywiercić po dwa otwory z każdej strony i pogłębić otwory od tyłu. Umieścić szczeble na słupkach, zgodnie z wymiarami podanymi na naszym rysunku, i skręcić je i skręcić je przy użyciu wkrętarki akumulatorowej oraz śrub z łbem wpuszczanym 4 x 60. Przy montażu proszę przestrzegać wskazówek dotyczących skręcania dwóch elementów drewnianych, podanych w punkcie 2. 6 Połączenie balustrady i słupków Ułożyć gotową drabinę oraz trzeci przedni słupek, wierzchnimi stronami do dołu, w taki sposób, w jaki mają się względem siebie znajdować. Wywiercić otwory w desce balustradowej, w celu przykręcenia słupków i zamontować je, używając wkrętarki akumulatorowej i śrub 6 x 80. Przy montażu

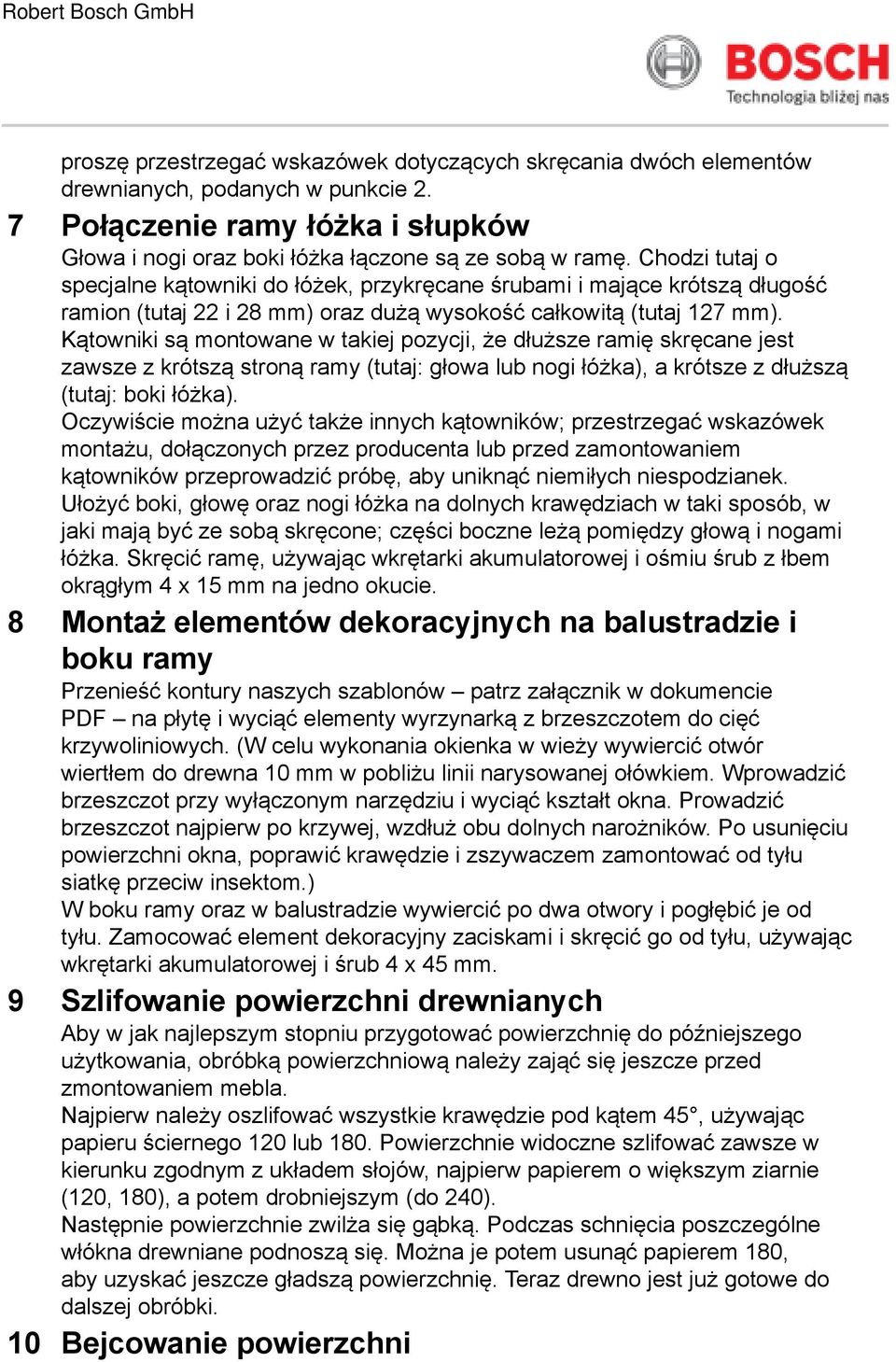

4 proszę przestrzegać wskazówek dotyczących skręcania dwóch elementów drewnianych, podanych w punkcie 2. 7 Połączenie ramy łóżka i słupków Głowa i nogi oraz boki łóżka łączone są ze sobą w ramę. Chodzi tutaj o specjalne kątowniki do łóżek, przykręcane śrubami i mające krótszą długość ramion (tutaj 22 i 28 ) oraz dużą wysokość całkowitą (tutaj 127 ). Kątowniki są montowane w takiej pozycji, że dłuższe ramię skręcane jest zawsze z krótszą stroną ramy (tutaj: głowa lub nogi łóżka), a krótsze z dłuższą (tutaj: boki łóżka). Oczywiście można użyć także innych kątowników; przestrzegać wskazówek montażu, dołączonych przez producenta lub przed zamontowaniem kątowników przeprowadzić próbę, aby uniknąć niemiłych niespodzianek. Ułożyć boki, głowę oraz nogi łóżka na dolnych krawędziach w taki sposób, w jaki mają być ze sobą skręcone; części boczne leżą pomiędzy głową i nogami łóżka. Skręcić ramę, używając wkrętarki akumulatorowej i ośmiu śrub z łbem okrągłym 4 x 15 na jedno okucie. 8 Montaż elementów dekoracyjnych na balustradzie i boku ramy Przenieść kontury naszych szablonów patrz załącznik w dokumencie PDF na płytę i wyciąć elementy wyrzynarką z brzeszczotem do cięć krzywoliniowych. (W celu wykonania okienka w wieży wywiercić otwór wiertłem do drewna 10 w pobliżu linii narysowanej ołówkiem. Wprowadzić brzeszczot przy wyłączonym narzędziu i wyciąć kształt okna. Prowadzić brzeszczot najpierw po krzywej, wzdłuż obu dolnych narożników. Po usunięciu powierzchni okna, poprawić krawędzie i zszywaczem zamontować od tyłu siatkę przeciw insektom.) W boku ramy oraz w balustradzie wywiercić po dwa otwory i pogłębić je od tyłu. Zamocować element dekoracyjny zaciskami i skręcić go od tyłu, używając wkrętarki akumulatorowej i śrub 4 x Szlifowanie powierzchni drewnianych Aby w jak najlepszym stopniu przygotować powierzchnię do późniejszego użytkowania, obróbką powierzchniową należy zająć się jeszcze przed zmontowaniem mebla. Najpierw należy oszlifować wszystkie krawędzie pod kątem 45, używając papieru ściernego 120 lub 180. Powierzchnie widoczne szlifować zawsze w kierunku zgodnym z układem słojów, najpierw papierem o większym ziarnie (120, 180), a potem drobniejszym (do 240). Następnie powierzchnie zwilża się gąbką. Podczas schnięcia poszczególne włókna drewniane podnoszą się. Można je potem usunąć papierem 180, aby uzyskać jeszcze gładszą powierzchnię. Teraz drewno jest już gotowe do dalszej obróbki. 10 Bejcowanie powierzchni

5 Proszę najpierw przeczytać uważnie porady dotyczące przygotowań oraz bezpieczeństwa pracy. Pracę najlepiej wykonać w dobrze przewietrzonym pomieszczeniu, unikając przy tym palenia, jedzenia i picia. Bejcowanie to proces barwienia drewna. Bejcę można nakładać przy pomocy pistoletu natryskowego. Po nałożeniu bejcy powierzchnia drewna nie jest zaimpregnowana; impregnację zapewnia drewnu dopiero woskowanie lub malowanie. Proszę najpierw przeczytać uważnie porady dotyczące przygotowań oraz bezpieczeństwa pracy. Pracę najlepiej wykonać w dobrze przewietrzonym pomieszczeniu, unikając przy tym palenia, jedzenia i picia. Jeżeli w kolejnym kroku będzie nakładany inny materiał, należy zmienić pojemnik. 11 Lakierowanie powierzchni Wlać farbę do pojemnika i ew. rozcieńczyć ją niewielką ilością wody. Przy pomocy niepotrzebnego kawałka płyty należy wyregulować pozycję dyszy. W zależności od kierunku nakładania farby strumień można ustawić poziomo lub pionowo, a w przypadku krawędzi stożkowo. Nanieść pierwszą, cienką warstwę lakieru. Najlepiej zacząć od pomalowania krawędzi, a następnie powierzchni; powierzchnie pokrywać równomiernymi, równoległymi pasami. Również przy tej czynności podobnie jak przy zwilżaniu drewna mogą jeszcze prostować się włókna, które po wyschnięciu lakieru należy usunąć, szlifując powierzchnię w kierunku zgodnym z układem słojów, najpierw papierem 220, a następnie 240. Przy nakładaniu drugiej powłoki lakieru, należy użyć tego samego lakieru bezbarwnego, co przy gruntowaniu. Tym razem można nanieść nieco grubszą warstwę. Ponownie zacząć od pomalowania krawędzi, a następnie powierzchni; powierzchnie pokrywać równomiernymi, równoległymi pasami. 12 Gotowe! Bosch nie ponosi odpowiedzialności za kompletność i prawidłowość zamieszczonych instrukcji. Bosch informuje ponadto, że użytkownicy stosują się do niniejszych instrukcji wyłącznie na własne ryzyko. Proszę podjąć wszelkie konieczne środki dla zapewnienia sobie bezpieczeństwa w trakcie pracy.
