1 Modelowanie numeryczne hydrodynamiki Bałtyku w ramach projektu Witold Cieślikiewicz, Jordan Badur, Aleksandra Dudkowska, Vitalij Roščinski, Szymon Roziewski Zagrożenia lasów zależne od stanu atmosfery, Sękocin Stary,

Dudkowska, Vitalij Roščinski, Szymon Roziewski

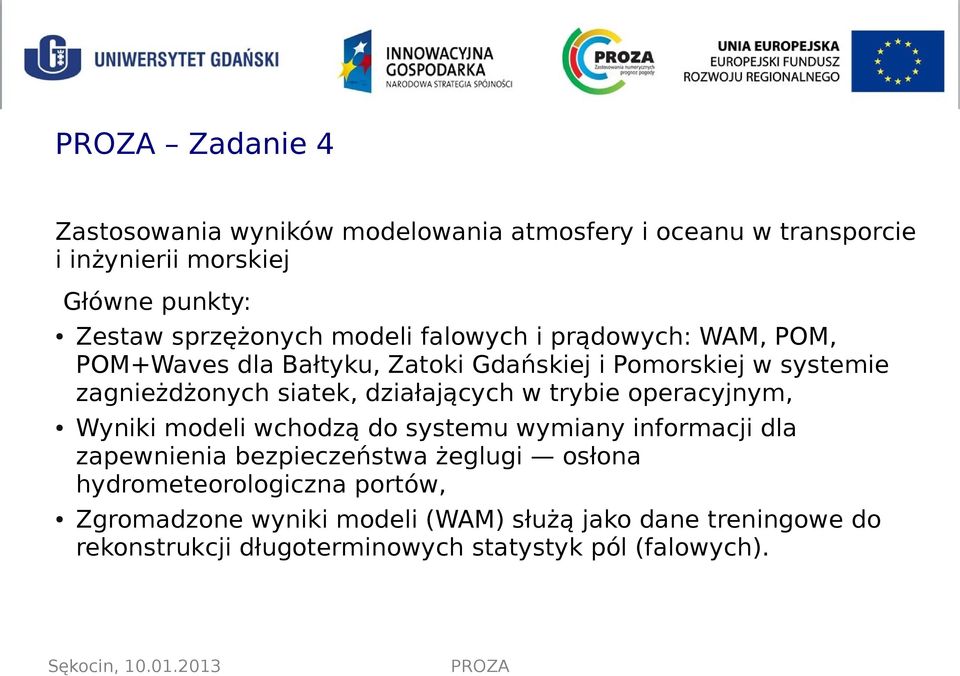

2 Zadanie 4 Zastosowania wyników modelowania atmosfery i oceanu w transporcie i inżynierii morskiej Główne punkty: Zestaw sprzężonych modeli falowych i prądowych: WAM, POM, POM+Waves dla Bałtyku, Zatoki Gdańskiej i Pomorskiej w systemie zagnieżdżonych siatek, działających w trybie operacyjnym, Wyniki modeli wchodzą do systemu wymiany informacji dla zapewnienia bezpieczeństwa żeglugi osłona hydrometeorologiczna portów, Zgromadzone wyniki modeli (WAM) służą jako dane treningowe do rekonstrukcji długoterminowych statystyk pól (falowych).

działających w trybie operacyjnym, Wyniki modeli wchodzą do systemu wymiany informacji dla zapewnienia bezpieczeństwa żeglugi osłona

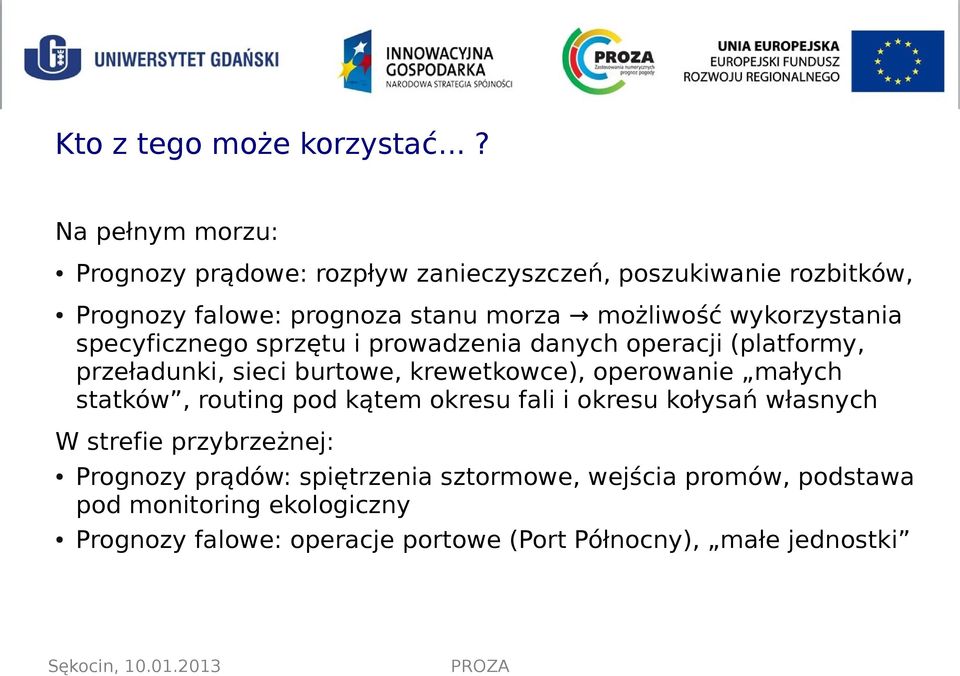

3 Kto z tego może korzystać...? Na pełnym morzu: Prognozy prądowe: rozpływ zanieczyszczeń, poszukiwanie rozbitków, Prognozy falowe: prognoza stanu morza możliwość wykorzystania specyficznego sprzętu i prowadzenia danych operacji (platformy, przeładunki, sieci burtowe, krewetkowce), operowanie małych statków, routing pod kątem okresu fali i okresu kołysań własnych W strefie przybrzeżnej: Prognozy prądów: spiętrzenia sztormowe, wejścia promów, podstawa pod monitoring ekologiczny Prognozy falowe: operacje portowe (Port Północny), małe jednostki

wykorzystania specyficznego sprzętu i prowadzenia danych operacji (platformy, przeładunki, sieci burtowe, krewetkowce), operowanie

4 Uruchomione i działające modele: POM (Princeton Ocean Model) model cyrkulacji prądowej POM+Waves zespolony model prądowo-falowy ver. 1 WAM (Wave Model) spektralny model falowy - ver Warstwa numeryczna: Zmiany setup'u modeli, zagnieżdżenia, parametryzacje Warstwa użytkowa: Skrypty zarządzające Budowa portalu (Serwis Informacji Morskiej) Dane dla Systemu Wymiany Informacji Bezpieczeństwa Żeglugi GUM

2 Warstwa numeryczna: Zmiany setup'u modeli, zagnieżdżenia, parametryzacje Warstwa użytkowa: Skrypty

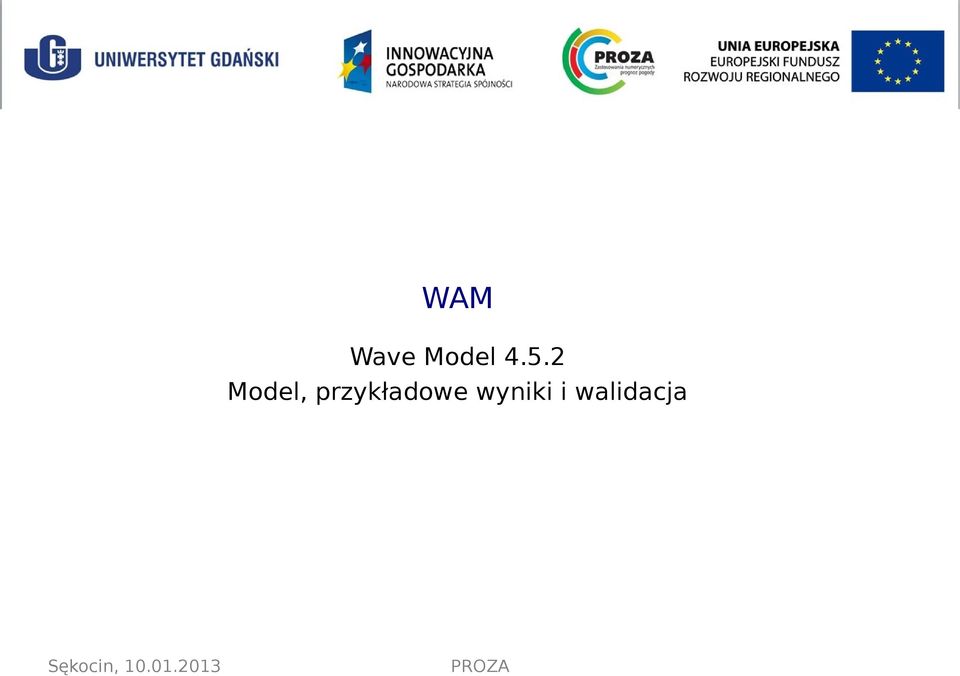

6 WAM Wave Model Model, przykładowe wyniki i walidacja

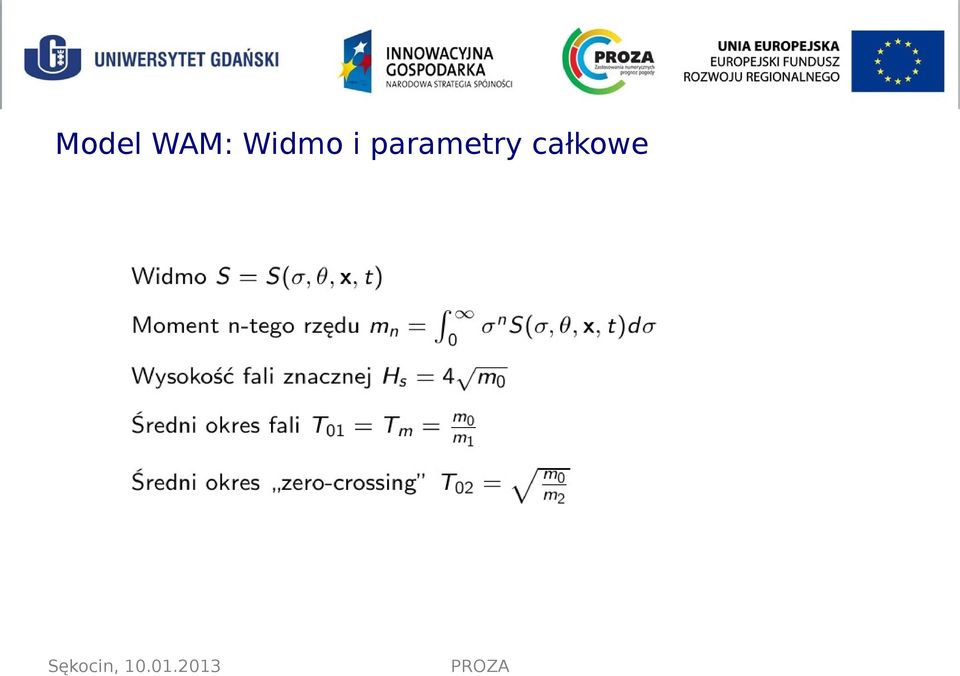

7 Model WAM: Widmo i parametry całkowe

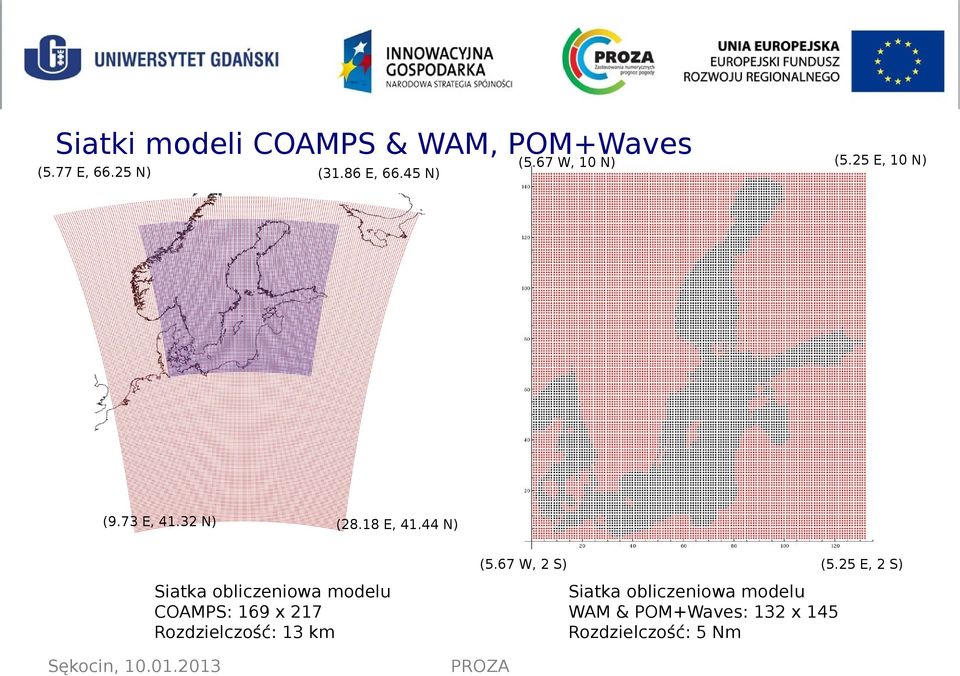

8 Siatki modeli COAMPS & WAM, POM+Waves (5.67 W, 10 N) (5.77 E, N) (31.86 E, N) (9.73 E, N) (28.18 E, N) (5.67 W, 2 S) Siatka obliczeniowa modelu COAMPS: 169 x 217 Rozdzielczość: 13 km (5.25 E, 10 N) (5.25 E, 2 S) Siatka obliczeniowa modelu WAM & POM+Waves: 132 x 145 Rozdzielczość: 5 Nm

9 Model WAM: Układ siatek WAM Baltic 5 Mm 4 Mm S,SE Baltic 2 Mm Zatoka Gdańska, 1 Mm Zatoka Pomorska, 1 Mm Wybrzeże Środkowe 1 Mm

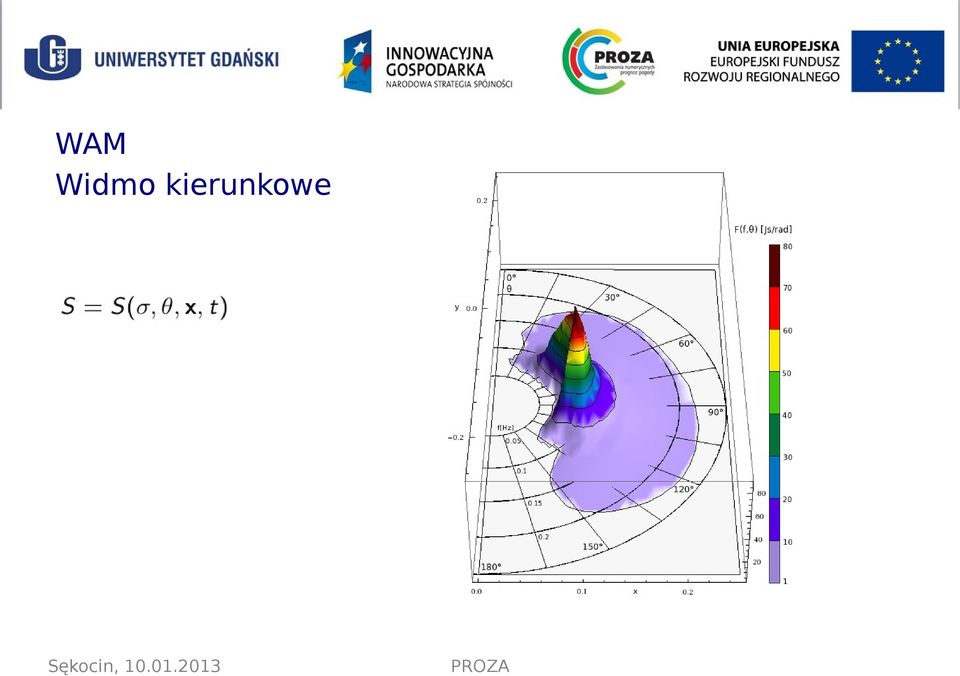

10 WAM Widmo kierunkowe

11 WAM: Wysokość fali znacznej Hs: 5 Mm i 2 Mm 5 Nm 2 Nm

12 WAM: Średni okres fali T01 5 Nm 2 Nm

13 WAM: Wysokość fali znacznej: Zatoka Gdańska 5 Mm 2 Mm

14 WAM: Wysokość fali znacznej: Zatoka Pomorska 1 Mm

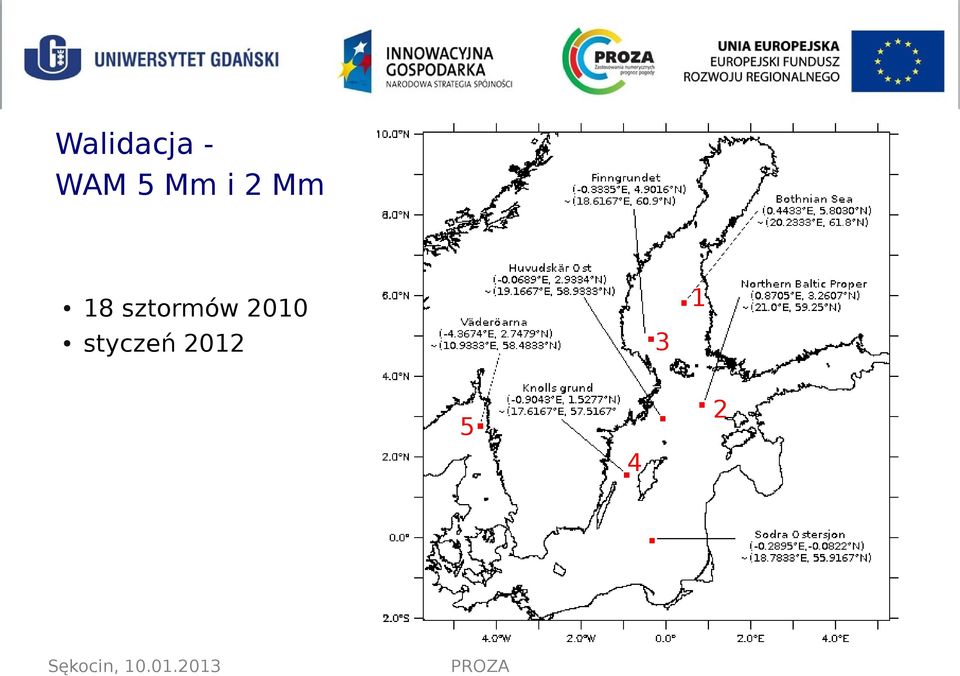

15 Walidacja WAM 5 Mm i 2 Mm 1 18 sztormów 2010 styczeń

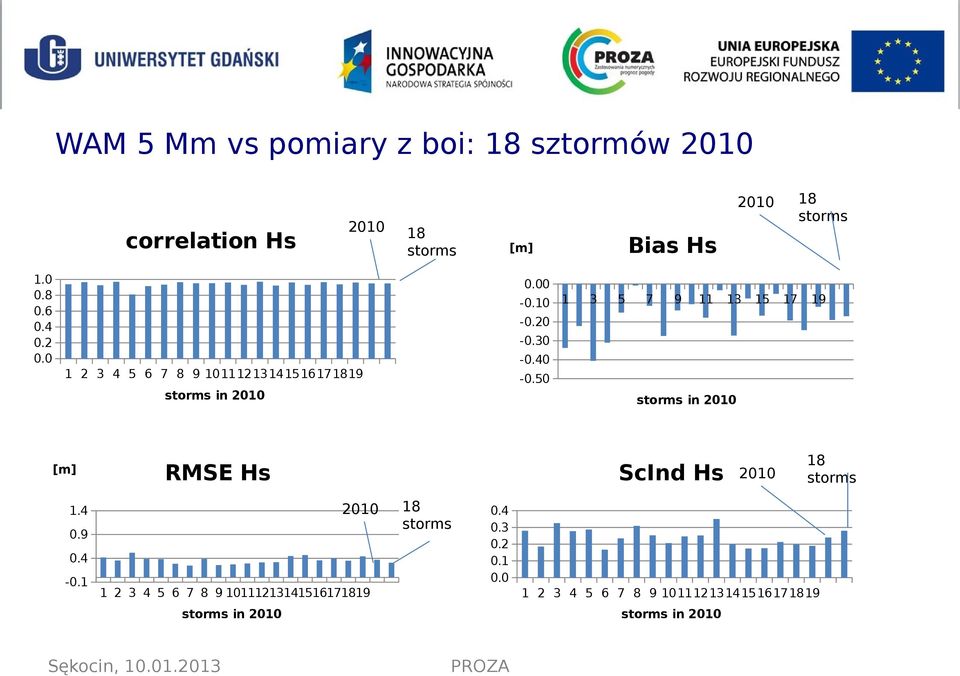

16 WAM 5 Mm vs pomiary z boi: 18 sztormów storms 2010 correlation Hs storms Bias Hs [m] storms in 2010 [m] storms in 2010 RMSE Hs ScInd Hs storms storms storms in 2010 storms in 2010

50 storms in 2010 [m] storms in 2010 RMSE Hs ScInd Hs 2010 1.4 0.9 0.4-0.1 18 storms 2010 18 storms 0.4 0.3 0.

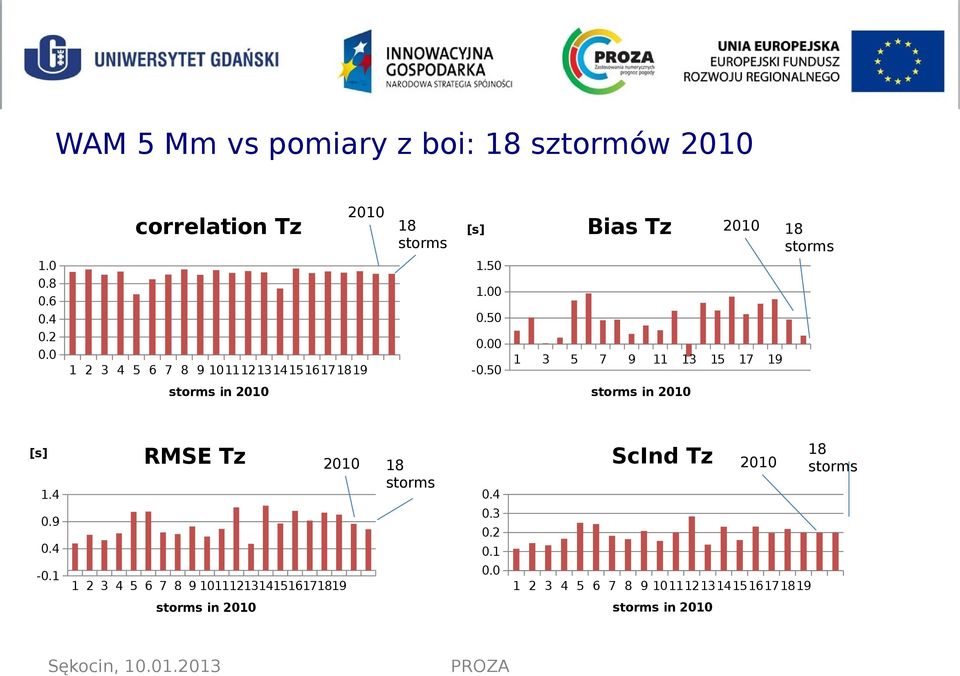

17 WAM 5 Mm vs pomiary z boi: 18 sztormów correlation Tz 18 storms storms storms in 2010 RMSE Tz storms in storms ScInd Tz storms [s] Bias Tz [s] storms in 2010 storms in 2010

4 18 storms ScInd Tz 2010 18 storms 0.4 0.3 0.9 0.2 0.4-0.1 2010 1.

18 Model falowo-prądowy POM+Waves Model POM+Waves: rozszerzenie modelu POM o moduł falowy fizyka i integracja modułu falowego z prądowym wg G. Mellora Ewolucja widma i równ. Reynoldsa rozwiązywane jednocześnie Freeware (Princeton Univ.) Fortran Fortran 2003

prądowym wg G. Mellora Ewolucja widma i równ.

19 POM+Waves. Przykładowe rezultaty

20 POM+ Waves. Przykładowe rezultaty

21 Wysokość fali znacznej Hs styczeń 2012 WAM & POM+Waves vs pomiary 1 2

22 3 4 5

23 Podsumowanie Weryfikacja w zasadzie możliwa jest dla siatek ogólnobałtyckich WAM na siatce 2 Mm generuje bardziej wiarygodne prognozy niż WAM 5 Mm. Nowa 4 Mm batymetria może poprawić jakość. Prognozy parametrów falowych generowane WAMem są wyższej jakości niż za pomocą POM+Waves Jakość modelowania prądów powierzchniowych jest zadowalająca
