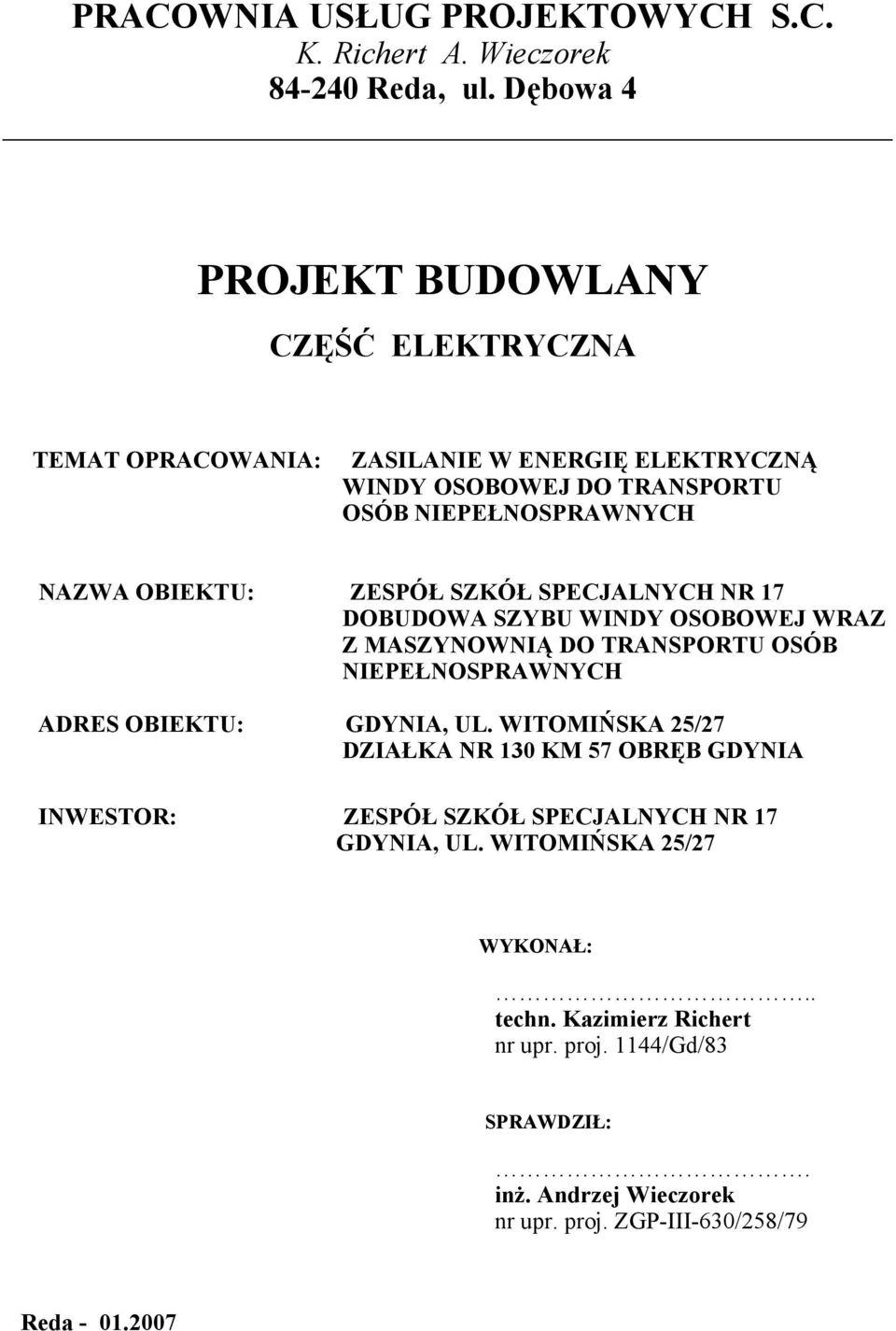

1 PRACOWNIA USŁUG PROJEKTOWYCH S.C. K. Richert A. Wieczorek Reda, ul. Dębowa 4 PROJEKT BUDOWLANY CZĘŚĆ ELEKTRYCZNA TEMAT OPRACOWANIA: ZASILANIE W ENERGIĘ ELEKTRYCZNĄ WINDY OSOBOWEJ DO TRANSPORTU OSÓB NIEPEŁNOSPRAWNYCH NAZWA OBIEKTU: ZESPÓŁ SZKÓŁ SPECJALNYCH NR 17 DOBUDOWA SZYBU WINDY OSOBOWEJ WRAZ Z MASZYNOWNIĄ DO TRANSPORTU OSÓB NIEPEŁNOSPRAWNYCH ADRES OBIEKTU: GDYNIA, UL. WITOMIŃSKA 25/27 DZIAŁKA NR 130 KM 57 OBRĘB GDYNIA INWESTOR: ZESPÓŁ SZKÓŁ SPECJALNYCH NR 17 GDYNIA, UL. WITOMIŃSKA 25/27 WYKONAŁ:.. techn. Kazimierz Richert nr upr. proj. 1144/Gd/83 SPRAWDZIŁ:. inż. Andrzej Wieczorek nr upr. proj. ZGP-III-630/258/79 Reda

2 SPIS ZAWARTOŚCI 1. Oświadczenie o sporządzeniu i kompletności projektu 2. Uprawnienia projektowe 3. Zaświadczenia Pomorskiej Okręgowej Izby Inżynierów Budownictwa 4. Opis i obliczenia techniczne 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 6. Rysunki: - nr 1 - Schemat zasilania - nr 2 - Instalacje elektryczne - parter - nr 3 - Instalacja piorunochronna i oświetlenie szybu

3 OPIS I OBLICZENIA TECHNICZNE do projektu zasilania w energię elektryczną windy osobowej do transportu osób niepełnosprawnych w budynku Zespołu Szkół Specjalnych nr 17 w Gdyni, ul. Witomińska 25/27 1. Podstawa opracowania. Podstawę opracowania projektu stanowią: - zlecenie inwestora UM Gdynia, - inwentaryzacja urządzeń i instalacji elektroenergetycznych dla potrzeb projektu, - wytyczne producenta windy osobowej, - obowiązujące normy i przepisy. 2. Zakres projektu. Przedmiotem opracowania jest projekt budowlany w części elektrycznej dla dobudowy do budynku Zespołu Szkół Specjalnych Nr 17 w Gdyni szybu windy osobowej wraz z maszynownią do transportu osób niepełnosprawnych. Projekt niniejszy obejmuje: - tablicę rozdzielczą TG/A i rozdzielnice windy - wewnętrzne linie zasilające, - instalacje odbiorcze windy, - instalację piorunochronną, - instalację uziemiającą, - ochronę przeciwprzepięciową, - ochronę od porażeń. 3. Stan istniejący. Budynek Zespołu Szkół Specjalnych Nr 17 jest zasilany z sieci elektroenergetycznej niskiego napięcia, której właścicielem jest Koncern Energa. Kabel zasilający 0,4 kv typu YAKY 4x120 mm2 jest wprowadzony do złącza kablowego ZK przy budynku szkoły. Ze złącza doprowadzono w.l.z. typu 4xALY 70 do tablicy głównej TG na parterze poprzez tablicę z wyłącznikiem głównym i tablicę pomiarową energii TP. Układ pomiarowy bezpośredni z licznikiem energii elektrycznej czynnej 25/100A zabezpieczenia przedlicznikowe WT-1/F-100A. Tablica TG jest wykonana wg rozwiązania katalogu ET/66 z płytą aparatową bakelitową i gniazdami bezpiecznikowymi BiGt tablica nie posiada rezerwy montażowej na dobudowanie dodatkowej aparatury. Instalacje w obiekcie są wykonane w układzie sieciowym TN-C.

4 4. Tablica rozdzielcza TG/A i rozdzielnice windy. W związku z brakiem rezerwowych zabezpieczeń na istniejącej tablicy głównej zaprojektowano nową tablicę TG/A, z której będą wyprowadzone linie zasilające do rozdzielnic windy RMD i oświetlenia maszynowni ROMD. W tablicy TG/A przewidziano rezerwę montażową dla zainstalowania zabezpieczeń obwodów, które docelowo zostaną przełączone z istniejącej TG po wymianie instalacji odbiorczych w obiekcie. Zaprojektowano tablicę w obudowie wnękowej typu WXL 3x24 Legrand. Dla montażu tablicy należy wykorzystać istniejącą ( pod tablicą TG ) wnękę, po powiększeniu jej do rozmiarów projektowanej obudowy. Zgodnie z wytycznymi producenta windy przewidziano rozdzielnicę oświetlenia maszynowni ROMD, z której będą wyprowadzone obwody zasilające oświetlenie maszynowni i szybu windy, gniazda wtyczkowe 230V oraz grzejnik w maszynowni. Przyjęto tablicę w obudowie naściennej typu RN-1x4-55 prod. Legrand. W pomieszczeniu maszynowni windy będzie ponadto zainstalowana rozdzielnica maszynowni RMD dostarczana przez producenta windy. 5. Wewnętrzne linie zasilające. Zaprojektowano wewnętrzne linie zasilające z tablicy TG/A: - do rozdzielnicy maszynowni RMD przewód typu YDY 5x16 mm 2 /750V - do rozdzielnicy oświetlenia maszynowni ROMD przewód typu YDY 5x2,5 mm 2 / 750V. W.l.z. należy układać w kanale instalacyjnym naściennym z PCV typu KI Ponadto przewidziano przebudowę zasilania tablicy głównej TG. Istniejącą w.l.z. typu 4xALY 70 na odcinku od tablicy pomiarowej TP do tablicy TG należy zdemontować. Nowa w.l.z. typu 4xLgY 50 zostanie wyprowadzona z tablicy TP do projektowanej tablicy TG/A, a z niej przedłużona, poprzez listwę zaciskową, do istniejącej TG. Powyższe odcinki nowej w.l.z. należy ułożyć w rurkach instalacyjnych RVS 47 p/t. 6. Instalacje odbiorcze windy. Napęd windy będzie zasilony z rozdzielnicy RMD. Oprzewodowanie dla zasilania windy i sterownicze znajduje się w dostawie windy i zostanie ułożone w ramach montażu windy. W ramach niniejszego projektu przewidziano wykonanie: - instalacji oświetlenia maszynowni i szyby windy - instalacji gniazd wtyczkowych 230V - instalacji zasilającej grzejnik elektryczny. Powyższe instalacje będą zasilane z rozdzielnicy ROMD. Oświetlenie w pomieszczeniu maszynowni należy zastosować oprawę fluorescsencyjną, zaś w szybie windy oprawy żarowe. Oprawy w wykonaniu szczelnym stopień ochrony min. IP44. Instalacja oświetleniowa będzie wykonana przewodami typu YDY 3x1,5 mm 2 o izolacji 750V - w rurkach instalacyjnych RVS na uchwytach. Gniazda wtyczkowe 230V przewidziano w podszybiu i maszynowni windy. Należy zastosować gniazda ze stykiem ochronnym PE, w wykonaniu szczelnym. Gniazda

5 będą przyłączone do instalacji oświetleniowej. Układanie przewodów jak dla instalacji oświetleniowej. Ogrzewanie maszynowni windy będzie realizowane za pomocą grzejnika elektrycznego o mocy 750W, wyposażonego w termostat sterujący pracą grzejnika. Obwód zasilający należy wykonać przewodem YDY 3x1,5 mm 2 /750V w rurce RVS 20 na uchwytach. 7. Instalacja piorunochronna. Na dachu szybu windy należy wykonać instalację piorunochronną z pręta stalowego ocynkowanego φ 8 mm na uchwytach klejonych do podłoża. Projektowany zwód poziomy należy połączyć z istniejącą instalacją piorunochronną na budynku szkoły. Napotkany przy budowie szybu i maszynowni istniejący uziom odgromowy należy przeciąć i połączyć projektowanym odcinkiem uziomu z płaskownika Fe/Zn 25x 4 mm, który należy ułożyć wokół maszynowni i szybu. Instalację wykonać zgodnie z wymogami norm: PN-IEC i PN-IEC Instalacja uziemiająca. W tablicy pomiarowej TP należy zamontować główną szynę uziemiającą typu K-12. Z szyny będą wyprowadzone obwody uziemiające: - do uziomu odgromowego przewód typu LgY 35 w RVS 28 - do przewodu PEN w tablicy TG/A przewód LgY 35 w RVS 28 - do prowadnicy windy w szybie przewód typu LgY 10 w kanale instalacyjnym z PCV. 9. Ochrona przeciwprzepięciowa. W projektowanej tablicy TG/A przewidziano ochronniki zespolone typu PPBCD TNS 25/100 LEUTRON zapewniające dwustopniową ( I i II stopień ) ochronę instalacji i urządzeń elektrycznych w obiekcie od przepięć atmosferycznych i łączeniowych. 10. Ochrona od porażeń. Ochronę od porażeń stanowić będzie samoczynne wyłączenie zasilania w przypadku uszkodzenia obwodu elektrycznego, w dopuszczalnym czasie: - t < 5 sekund dla wewnętrznych linii zasilajacych, - t < 0,4 sekundy dla obwodów odbiorczych. Realizację samoczynnego wyłączenia zapewnią wkładki bezpiecznikowe topikowe i wyłączniki instalacyjne nadmiarowoprądowe. Projektowane w.l.z. i instalacje odbiorcze będą wykonane w układzie sieciowym TN-S, z odrębnymi przewodami neutralnym N i ochronnym PE. Wymienianą w.l.z. z tablicy TP do TG/A i TG należy wykonać w układzie sieciowym TN-C. Odcinek w.l.z. od TG/A do TG docelowo ( po modernizacji wszystkich instalacji odbiorczych w obiekcie) zostanie zdemontowany, a wszystkie obwody przełączone do tablicy TG/A. Części przewodzące, dostępne urządzeń elektrycznych należy połączyć z uziemionym przewodem PEN lub PE. Punkt rozdziału przewodu PEN w TG/A należy uziemić.

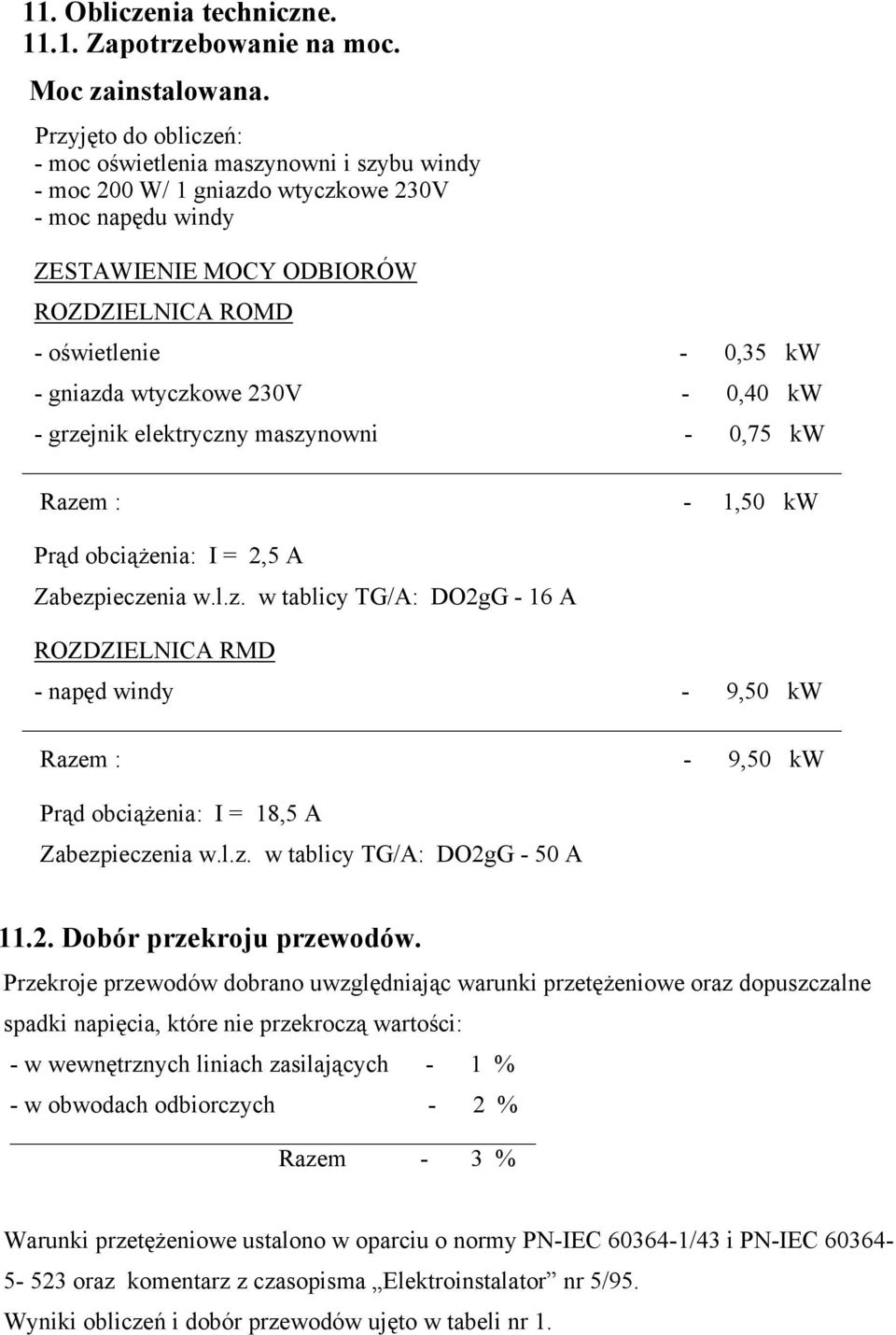

6 11. Obliczenia techniczne Zapotrzebowanie na moc. Moc zainstalowana. Przyjęto do obliczeń: - moc oświetlenia maszynowni i szybu windy - moc 200 W/ 1 gniazdo wtyczkowe 230V - moc napędu windy ZESTAWIENIE MOCY ODBIORÓW ROZDZIELNICA ROMD - oświetlenie - 0,35 kw - gniazda wtyczkowe 230V - 0,40 kw - grzejnik elektryczny maszynowni - 0,75 kw Razem : - 1,50 kw Prąd obciążenia: I = 2,5 A Zabezpieczenia w.l.z. w tablicy TG/A: DO2gG - 16 A ROZDZIELNICA RMD - napęd windy - 9,50 kw Razem : - 9,50 kw Prąd obciążenia: I = 18,5 A Zabezpieczenia w.l.z. w tablicy TG/A: DO2gG - 50 A Dobór przekroju przewodów. Przekroje przewodów dobrano uwzględniając warunki przetężeniowe oraz dopuszczalne spadki napięcia, które nie przekroczą wartości: - w wewnętrznych liniach zasilających - 1 % - w obwodach odbiorczych - 2 % Razem - 3 % Warunki przetężeniowe ustalono w oparciu o normy PN-IEC /43 i PN-IEC oraz komentarz z czasopisma Elektroinstalator nr 5/95. Wyniki obliczeń i dobór przewodów ujęto w tabeli nr 1.

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1. Zakres robót dla zamierzenia budowlanego oraz kolejność realizacji Zakres robót obejmuje wykonanie zasilania w energię elektryczną windy osobowej dla osób niepełnosprawnych oraz instalacji odbiorczych z urządzeniami rozdziału energii dla dobudowywanego szybu windy osobowej wraz z maszynownią do budynku Zespołu Szkół Specjalnych nr 17 w Gdyni przy ul. Witomińskiej 25/27. Zakres robót obejmuje: demontaż istniejącej w.l.z. z tablicy licznikowej do tablicy głównej oraz fragmentu uziomu otokowego w miejscu budowy szybu z maszynownią wytyczenie tras przebiegu projektowanych w.l.z. i obwodów odbiorczych wykonanie przejść przez ściany wykonanie bruzd w ścianach ceglanych, zamocowanie kanału instalacyjnego i uchwytów dla układania rurek instalacyjnych układanie przewodów instalacyjnych elektrycznych na gotowym podłożu - w rurkach instalacyjnych p/t i na uchwytach, w kanale instalacyjny z PCV montaż obudów rozdzielnic i tablicy rozdzielczej oraz wyposażenie w aparaty zabezpieczające montaż sprzętu i osprzętu instalacyjnego natynkowego szczelnego montaż opraw oświetleniowych na ścianach i stropie wykonanie podejść do odbiorników i przyłączenie odbiorników wykonanie instalacji piorunochronnej na dachu szybu windy i przebudowa uziomu odgromowego wykonanie ochrony przeciwprzepięciowej i od porażeń prądem elektrycznym badanie aparatów elektrycznych próby montażowe i pomiary instalacji elektrycznych sporządzenie dokumentacji powykonawczej. 2. Wykaz ważniejszych elementów wyposażenia obiektu budowlanego Rozdzielnice i tablice rozdzielcze pod napięciem Czynne (pod napięciem) instalacje elektroenergetyczne Instalacje sanitarne centralnego ogrzewania, wodociągowa i kanalizacji sanitarnej 3. Elementy wyposażenia obiektu budowlanego, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wewnętrzne ciągi komunikacyjne klatki schodowe, korytarze Instalacje elektroenergetyczne i urządzenia do rozdziału energii elektrycznej Wykopy pod dobudowywany szyb windy i maszynownię, z urobkiem na poboczu

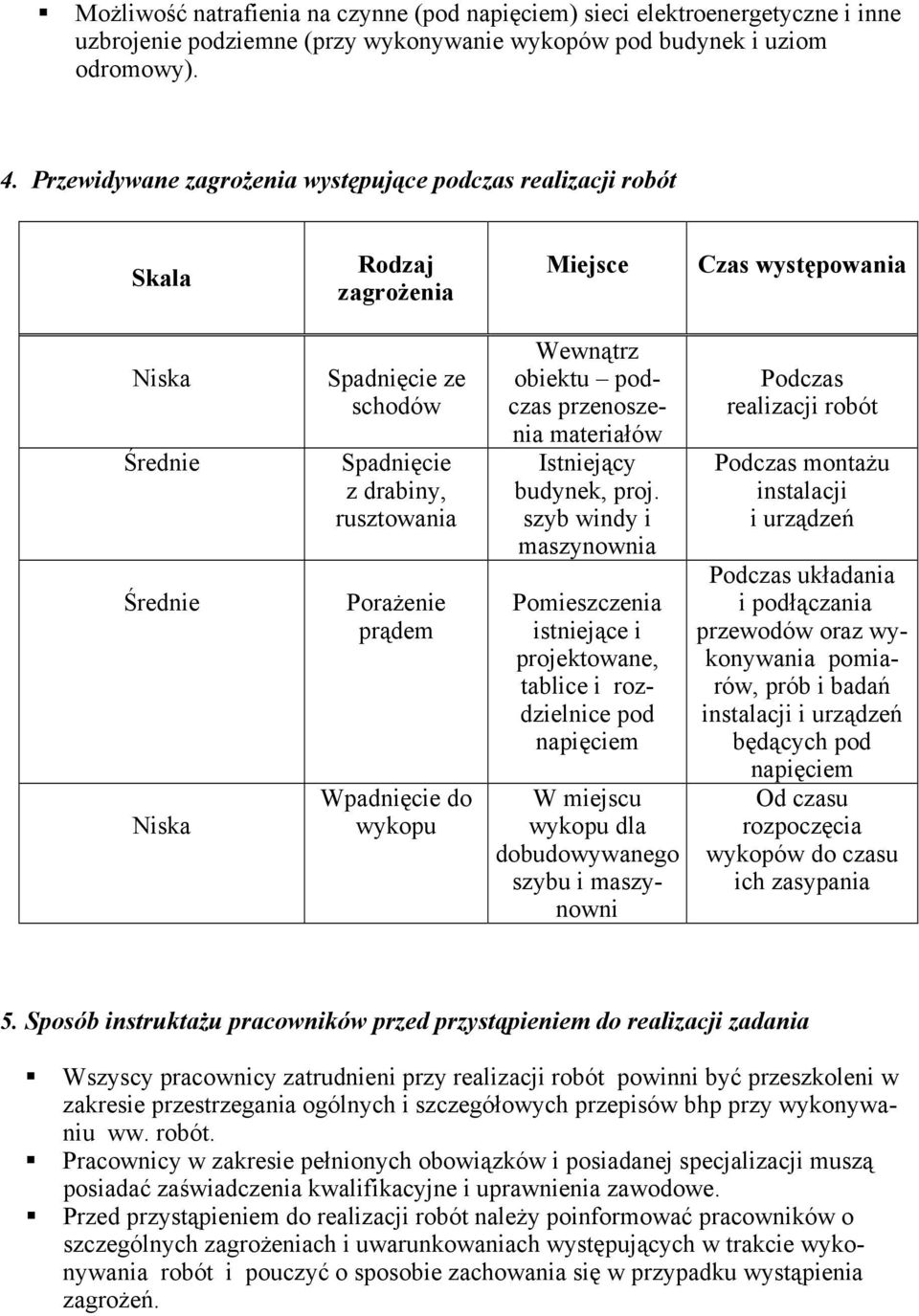

8 Możliwość natrafienia na czynne (pod napięciem) sieci elektroenergetyczne i inne uzbrojenie podziemne (przy wykonywanie wykopów pod budynek i uziom odromowy). 4. Przewidywane zagrożenia występujące podczas realizacji robót Skala Rodzaj zagrożenia Miejsce Czas występowania Niska Średnie Średnie Niska Spadnięcie ze schodów Spadnięcie z drabiny, rusztowania Porażenie prądem Wpadnięcie do wykopu Wewnątrz obiektu podczas przenoszenia materiałów Istniejący budynek, proj. szyb windy i maszynownia Pomieszczenia istniejące i projektowane, tablice i rozdzielnice pod napięciem W miejscu wykopu dla dobudowywanego szybu i maszynowni Podczas realizacji robót Podczas montażu instalacji i urządzeń Podczas układania i podłączania przewodów oraz wykonywania pomiarów, prób i badań instalacji i urządzeń będących pod napięciem Od czasu rozpoczęcia wykopów do czasu ich zasypania 5. Sposób instruktażu pracowników przed przystąpieniem do realizacji zadania Wszyscy pracownicy zatrudnieni przy realizacji robót powinni być przeszkoleni w zakresie przestrzegania ogólnych i szczegółowych przepisów bhp przy wykonywaniu ww. robót. Pracownicy w zakresie pełnionych obowiązków i posiadanej specjalizacji muszą posiadać zaświadczenia kwalifikacyjne i uprawnienia zawodowe. Przed przystąpieniem do realizacji robót należy poinformować pracowników o szczególnych zagrożeniach i uwarunkowaniach występujących w trakcie wykonywania robót i pouczyć o sposobie zachowania się w przypadku wystąpienia zagrożeń.

9 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia lub ich sąsiedztwie, zapewniające bezpieczną i sprawną komunikacje w przypadku wystąpienia zagrożenia. Obszar prowadzenia prac wygrodzić przenośnym ogrodzeniem lub oznaczyć taśmą biało- czerwoną, zawieszoną na wysokości 0,6 0,8 m i tabliczkami ostrzegawczymi. Zapewnić pracownikom wykonujących prace na wysokości możliwość korzystania ze sprzętu (drabina, rusztowanie) gwarantującego bezpieczeństwo wykonywanych czynności. Nie wykonywać robót przy złym oświetleniu. Stosować się do wymagań zawartych w Specyfikacjach technicznych wykonywania i odbioru robót. Koordynować wykonywanie robót między branżami, zwracając szczególną uwagę, aby czynności wykonywane przez poszczególne zespoły pracowników nie stwarzały utrudnień i wzajemnego zagrożenia. Przestrzegać zasad bhp i ochrony przeciwporażeniowej. Opracował:
