DMA-80 Analizator rtęci 5-cio minutowa analiza rtęci bez mineralizacji próbki

Transkrypt

1 DMA-80 Analizator rtęci 5-cio minutowa analiza rtęci bez mineralizacji próbki

2 ZALETY URZĄDZENIA BRAK MINERALIZACJI DMA 80 umożliwia użytkownikowi bezpośredni pomiar rtęci bez potrzeby mineralizacji z użyciem kwasów; to oznacza większe bezpieczeństwo pracy i mniejsze narażenie na niebezpieczne odczynniki. WYSOKA WYDAJNOŚĆ Typowa analiza trwa ok. 5 minut. Wbudowany autosampler umożliwia automatyczną, bezobsługową analizę serii próbek. EKSTREMALNIE NISKI LIMIT DETEKCJI Analizator DMA-80 w wersji z trzema kuwetami pomiarowymi (Tri-cell) to spektrometr łączący innowacyjny pomiar rtęci z unikalną optyką, osiągający limit detekcji 0,0015 ng rtęci. WYNIKI NIEZALEŻNE OD MATRYCY DMA-80 pozwala pracować zarówno próbkami ciekłymi jak i stałymi. Dla aparatu nie ma znaczenia rodzaj matrycy. Ta sama metoda może być użyta to próbki organicznej i nieorganicznej ŁATWOŚĆ OBSŁUGI Wszystko co musisz zrobić to zważyć próbkę w łódce, wstawić ją do podajnika i nacisnąć start. DMA-80 jest tak prosty w obsłudze, że może być używany nie tylko w laboratorium analitycznym NISKIE KOSZTY EKSPLOATACJI DMA-80 pozwala zaoszczędzić to 70% koszów obsługi porównując do tradycyjnej metody oznaczania rtęci zimnych par CV-AAS DOSTĘPNE METODY US EPA I ASTM DMA-80 jest w pełni zgodny z US EPA 7473 (Rtęć w próbkach stałych i ciekłych oznaczona przez dekompozycję, amalgamację spektrometrem absorpcji atomowej) i metodą ASTM D (standardowa metoda onaczania rtęci całkowitej w węglu oraz pozostałościach po spaleniu) ŁATWA KONSERWACJA Wszystkie części analizatora DMA-80, takie jak komora spalania, amalgamatom, układ optyczny są łatwo dostępne do rutynowego czyszczenia i konserwacji DUŻE DOŚWIADCZENIE Z setkami pracujących na całym świecie analizatorów DMA-80 Milestone jest uznanym liderem na rynku analizatorów rtęci. Nasze długoletnie doświadczenie pozwala nam najwyższy poziom wparcie i bogatą bazę aplikacji.

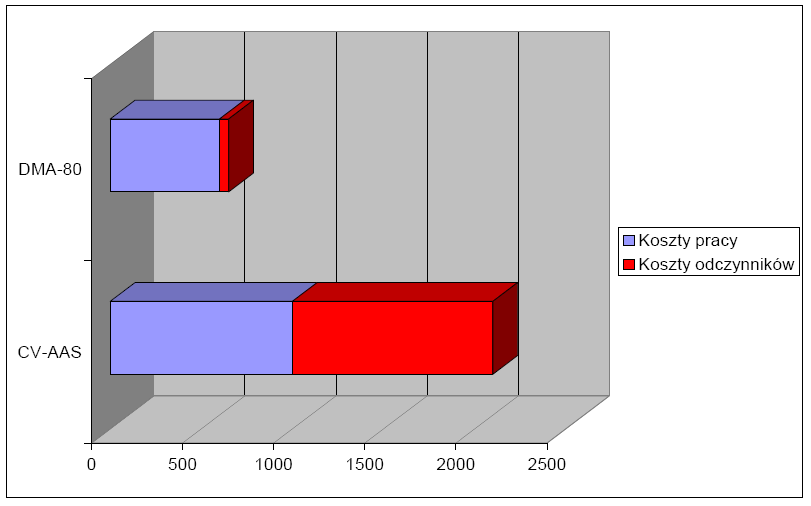

3 ZASADA DZIAŁANIA DMA-80 to analizator rtęci, który wykorzystuje termiczną dekompozycję związków rtęci, amalgamację i oznaczenie metodą spektrometrii absorpcji atomowej DMA-80 może analizować próbki zarówno stałe jak i ciekłe z taką samą precyzją. Analiza jednej próbki trwa około 5-ciu minut i nie wymaga etapu mineralizacji. Cała rtęć jest wydzielona z próbki poprzez termiczną dekompozycję. To eliminuje potrzebę mineralizacji próbki i konsekwencji eliminuje użycie, zamawianie i przechowywanie niebezpiecznych odczynników. Dlatego też analiza zajmuje 5 minut na próbkę, za ułamek kosztów w porównaniu do tradycyjnych metod oznaczania rtęci, takich jak CV-AAS, ICP-AES czy ICP-MS Czas mineralizacji i analizy DMA-80 vs CV-AAS Typowymi aplikacjami, dla których DMA-80- jest wykorzystywany są próbki: środowiskowe, geochemiczne, petrochemiczne, żywnościowe, kliniczne i polimery DMA-80 jest w pełni zgodny z metodą US EPA 7473 i z metodą ASTM D Koszty analizy w USD dla 250 próbek JAK TO PRACUJE Próbkę stałą lub ciekłą odważa się bezpośrednio do łódeczki kwarcowej lub niklowej, wartość naważki przenosi się z wagi analitycznej do DMA-80. Łódeczki wstawia się do podajnika aparatu. Próbki są najpierw suszone a potem ulegają dekompozycji termicznej w piecu w atmosferze tlenu. Rtęć i produkty spalania są uwalniane z próbki i są przenoszone do katalizatora, gdzie tlenki azotu i siarki, tak samo jak halogenki i inne związki powodujące interferencje są eliminowane. Rtęć jest selektywnie wyłapywana, w oddzielnym piecu, przez złotą pułapkę. Pozostałe produkty spalania są wypłukiwane. Piec amalgamatora rozgrzewa się i uwalnia rtęć. Rtęć jest przepychana przez gaz nośny do unikalnego bloku z układem podwójnych lub potrójnych cel pomiarowych, ustawionych wzdłuż osi optycznej spektrometru, gdzie jest ilościowo mierzona z wykorzystaniem absorpcji atomowej przy długości fali 253, 65 nm

4 Typowy wykres absorbancji w DMA-80 (układ z dwiema celami pomiarowymi). Pierwszy sygnał przypisany jest do dłuższej celi (bardziej czuła) natomiast drugi sygnał odpowiada krótszej celi. WYDAJNOŚĆ ANALITYCZNA DMA-80 DOKŁADNOŚĆ DMA-80 daje dokładne wyniki w szerokim zakresie, różnego typu próbek. Wyniki przedstawione poniżej przedstawiają analizę certyfikowanych materiałów odniesienia z zakresem stężenia rtęci od 5μg/kg do ponad 25 mg/kg. Próbka Wartość certyfikowana (μg/kg) DMA-80 (μg/kg) BCR-680 Polyethylene 24,3-26,3 mg/kg 25,8±0,5 mg/kg NIST 2711 Soil 6 250± ±70 IAEA-086 Human Hair ±12 BCR-422 Cod Muscle ±8 GSD-10 Stream Sediment 280±40 270±15 BCR-Aquatic Plant ±3 NIST 1633b Fly Ash 141±19 149±2 NIST 1630a Coal 93,8±3,7 93,4±2,4 BCR-150 Skim Milk Powder 7,7-11,1 9,2±0,2 NIST 1568a Rice Flour 5,8±0,5 5,9±0,2 PRECYZJA DMA-8-0 zapewnia powtarzalne wyniki dla próbek o zróżnicowanej matrycy, wliczają polimery I próbki biologiczne w różnych zakresach stężeń. Próbka PVC Tuńczyk w puszce Ludzkie włosy Powtórzenie Zawartość Hg (μg/kg) 1 6,2 237, ,7 228, ,0 229, ,0 236, ,7 241,1 417 n Średnia 5,9 234,7 416 SD 0,2 5,3 5,9 RSD 3,6% 2,2% 1,4%

5 EFEKTY PAMIĘCIOWE DMA-80 nie ma kłopotów z efektami pamięciowymi; dodatkowo oprogramowanie zawiera unikalną funkcję AUTOBLANK dzięki której udaje się uzyskać zadowalający poziom ślepej Jeśli ten poziom jest przekroczony, aparat automatycznie wykona analizę próbki ślepej. Jest bardzo duża zaleta zwłaszcza przy analizie nieznanych próbek. Wykres po lewej przedstawia sygnał dla roztworu 1ppm rtęci, po prawej przedstawiona jest próbka ślepa puszczona po wzorcu. WAŻENIE PRÓBEK DMA-80 pozwala analizować próbki o masie do 1,5 grama. Jest to ważne przy analizie materiałów heterogenicznych oraz z niska zawartością rtęci Rysunek powyżej ilustruje wyniki analizy NIST 2709 (San Joaguin Soil), certyfikowanego materiału odniesienia ze znaną zawartością rtęci 1,32-1,48 mg/kg. Wszystkie otrzymane wyniki mieszczą się w certyfikowanym zakresie.

6 MATRYCA PRÓBEK DMA-80 daje wyniki niezależne od matrycy próbek. Aparat może być kalibrowany przy użyciu wodnych roztworów wzorcowych a następnie można na nim oznaczać próbki stałe organiczne i nieorganiczne. W większości przypadków wiele próbek o zróżnicowanej matrycy można oznaczać ta sama metodą co nzacznie ułatwia pracę na DMA-80 Wodne roztwory wzorcowe o zawartości rtęci 10 ng, NIST 2709 Soil i NIST 1632c dają podobne sygnały absorbancji. TRUDNE PRÓBKI Ze względu na ich wysoka reaktywność, analiza próbek takich jak paliwo, oleje, ropa naftowa mogą być problematyczne. Program DMA-80 umożliwa stworzenie odpowiedniego programu temperaturowego aby zapewnić łagodną analize próbki Typowy profil suszenia/dekompozycji dla próbek naftowych ROPA NAFTOWA Powtórzenie n Średnia sd RSD Zawartość Hg (μg/kg) 5,4 5,1 5,2 3 5,2 0,15 2,9%

7 ZALETY DMA-80 STEROWNIK Sterownik Terminal 1640 DMA-80 może być sterowany poprzez dedykowany sterownik z ekranem dotykowym lub przy uzyciu komputera PC. Oprogramowanie EasyCONTROL pozwala kontrolowac wszystkie funkce systemu i jest wartościowym wsparciem. Program jest kompatybilny z różnymi systemami typu LIMS i jest w pełni zgodny z 21 CFR część 11. ŁÓDECZKI KWARCOWE Łódeczki kwarcowe DMA-80 umożliwia stosowanie łódeczek kwarcowych o dużej objętości (1500 μl). Mają one kilka zalet, wliczając: mniejsze efekty pamięciowe, lepsza powtarzalność, większa ilość próbki dłuższy czas życia.

8 ŁATWA OBSŁUGA Obsługa przyjazna dla użytkownika i łatwe czyszczenie DMA-80 został zaprojektowany i stworzony tak aby zapewnić obsługę i czyszczenie go tak łatwym jak to tylko możliwe. Komponenty takie jak tuba katalityczna i amalgamatom mają wydłużony czas życia a łódeczki na próbki można używać do tysięcy analiz. To w połączeniu z faktem że DMA-80 wymaga tylko jeszcze gazu nośnego daje niskie koszty eksploatacji w porównaniu do tradycyjnych metod oznaczania rtęci

9 SPECYFIKACJA TECHNICZNA Zasada działania Absorpcja atomowa z termiczną desorpcją Źródło światła Niskociśnieniowa lampa rtęciowa Długość fali 253,65 nm Detektory krzemowe diody UV Sterowanie Terminal ekran dotykowy o przekątnej 6, kolorów; rozdzielczość VGA 640x480 do wyraźnego odwzorowywania wykresów. - 1 port USB na drukarkę, 2 porty PS2 na klawiaturę i mysz, 3 porty RS232 na urządzenia zewnętrzne - Metody i zrealizowane procesy można zapisać na karcie pamięci typu flash lub USB Terminal ekran dotykowy o przekątnej kolorów; rozdzielczość VGA 800x600 do wyraźnego odwzorowywania wykresów. - 1 port USB na drukarkę, 2 porty PS2 na klawiaturę i mysz, 3 porty RS232 na urządzenia zewnętrzne - Metody i zrealizowane procesy można zapisać na karcie pamięci typu flash lub USB Komputer PC (wymagania min.) - procesor PENTIUM III RAM 256 MB - 20 MB wolnej pamięci - 1 port USB, napęd CD-ROM, system operacyjny Windows 7, XP lub Vista Oprogramowanie sterujące Milestone EasyCONTROL - kompatybilne z LIMS - zgodne z protokołem 21 CFR Part 11 Limit detekcji dla próbek stałych, ciekłych i gazowych 0,005 ng Hg (dual-cell) 0,0015 ng Hg (tri-cell) Typowy czas analizy Próbki stałe i ciekłe: 5 minut Próbki gazowe: 3 minuty Typowa precyzja Poniżej 1,5% Zakres pracy dla próbek stałych i ciekłych Automatyczne przełączanie - Dual-cell: Niski zakres: 0 do 20 ng Wysoki zakres: 20 do 1200 ng - Tri-cell: Niski zakres: 0 do 10 ng Średni zakres: 10 do 20 ng Wysoki zakres: 20 do 1200 ng dla próbek gazowych (1L objętości) - Dual-cell: Niski zakres: 0,05 do 20 μg/m 3 Wysoki zakres: 20 do 1200 μg/m 3 - Tri-cell: Niski zakres: 0,0015 do 10 μg/m 3 Średni zakres: 10 do 20 μg/m 3 Wysoki akres: 20 do 1200 μg/m 3 Obróbka próbki Programowana przez użytkownika tempearytura i czas Kalibracja Roztwór wzorcowy lub certyfikowany materiał odniesienia Rodzaj próbki Stałe, ciekłe i gazowe Maksymalna ilość próbki Stałe i ciekłe: 1,5 g/ml Gazowe: 0, L Automatyczny podajnik 40-pozycyjny, z opcją podwójnego talerza do ciągłej pracy Łódeczki Metalowe lub kwarcowe Ważenie próbki Zewnętrzna waga analityczna z opcją przesyłania wyniku Gaz nośny Tlen butli lub sprężarka powietrza Zasilanie V/50-60Hz Wymiary Aparat: 80x 42x 30(wys.) cm Moduł gazowy: 12,5x 6,5x 16 (wys.) cm Pompa próżniowa: 28x 40x 17 cm Waga Aparat: 56 kg Moduł gazowy: 0,5 kg Pompa próżniowa: 15 kg
