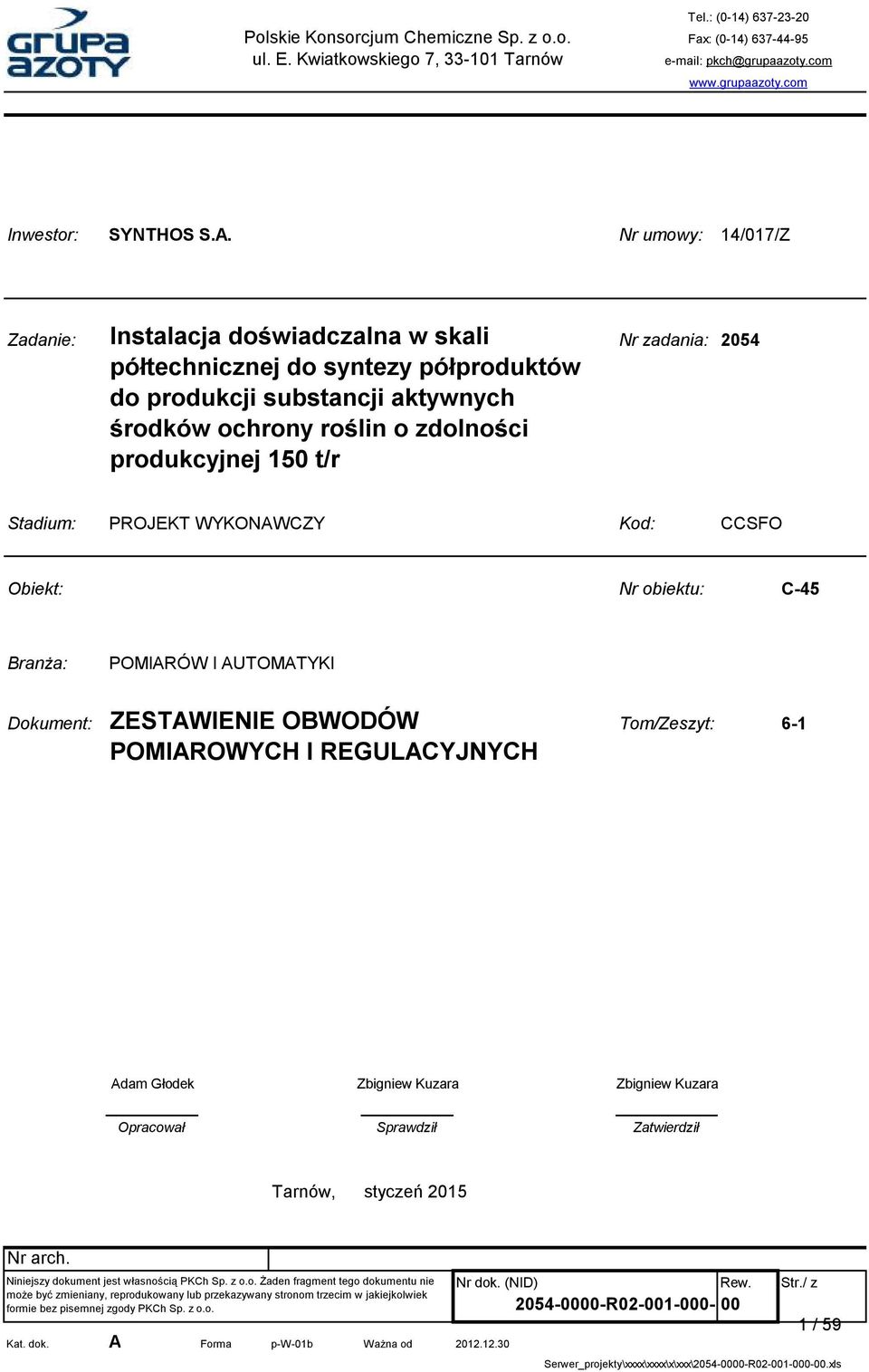

Zadanie: Nr zadania: Obiekt: Nr obiektu: C-45. Dokument: Tom/Zeszyt: 6-1. Adam Głodek Zbigniew Kuzara Zbigniew Kuzara

Transkrypt

1 Tel.: (0-14) Polskie Konsorcjum Chemiczne Sp. z o.o. Fax: (0-14) ul. E. Kwiatkowskiego 7, Tarnów pkch@grupaazoty.com Inwestor: SYNTHOS S.A. Nr umowy: 14/017/Z Instalacja doświadczalna w skali półtechnicznej do syntezy półproduktów do produkcji substancji aktywnych środków ochrony roślin o zdolności produkcyjnej 150 t/r Zadanie: Nr zadania: 2054 Stadium: PROJEKT WYKONAWCZY Kod: Obiekt: Nr obiektu: C-45 Branża: POMIARÓW I AUTOMATYKI ZESTAWIENIE OBWODÓW POMIAROWYCH I REGULACYJNYCH Dokument: Tom/Zeszyt: 6-1 Adam Głodek Zbigniew Kuzara Zbigniew Kuzara Opracował Sprawdził Zatwierdził Tarnów, styczeń 2015 Nr arch. Niniejszy dokument jest własnością Żaden fragment tego dokumentu nie Nr dok. (NID) Rew. Str./ z może być trzecim w jakiejkolwiek formie bez pisemnej zgody R / 59 Kat. dok. A Forma p-w-01b Ważna od Serwer_projekty\xxxx\xxxx\x\xxx\2054-0R xls

2 Rew. Imię i nazwisko Imię i nazwisko Imię i nazwisko Data Status Opis 00 Adam Głodek Zbigniew Kuzara ZESTAWIENIE REWIZJI Opracował Sprawdził Zatwierdził Zbigniew Kuzara IFI Wydanie dla zapytania ofertowego Niniejszy dokument jest własnością Żaden fragment tego dokumentu nie może być trzecim w jakiejkolwiek formie bez pisemnej zgody Nr dok. (NID) Rew. Str./ z R / 59 Kat. dok. A Forma p-w-01b Ważna od Serwer_projekty\xxxx\xxxx\x\xxx\2054-0R xls

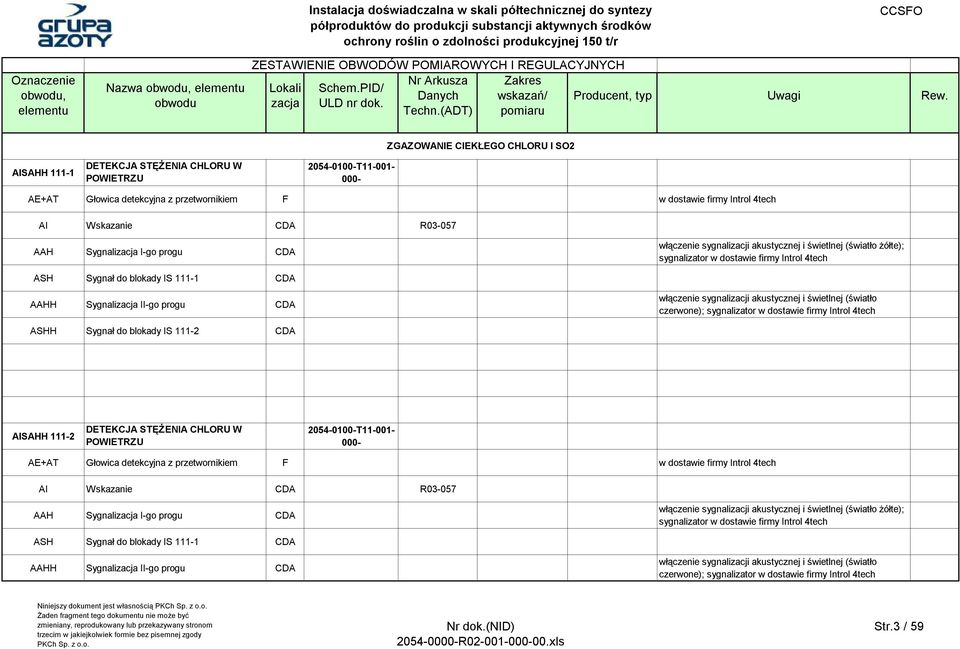

3 , AISAHH DETEKCJA STĘŻENIA CHLORU W POWIETRZU ZGAZOWANIE CIEKŁEGO CHLORU I SO2 AE+AT Głowica detekcyjna z przetwornikiem F w dostawie firmy Introl 4tech AI CDA R AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte); sygnalizator w dostawie firmy Introl 4tech ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone); sygnalizator w dostawie firmy Introl 4tech ASHH Sygnał do blokady IS CDA AISAHH DETEKCJA STĘŻENIA CHLORU W POWIETRZU T T AE+AT Głowica detekcyjna z przetwornikiem F w dostawie firmy Introl 4tech AI CDA R AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte); sygnalizator w dostawie firmy Introl 4tech ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone); sygnalizator w dostawie firmy Introl 4tech Niniejszy dokument jest własnością R xls Str.3 / 59

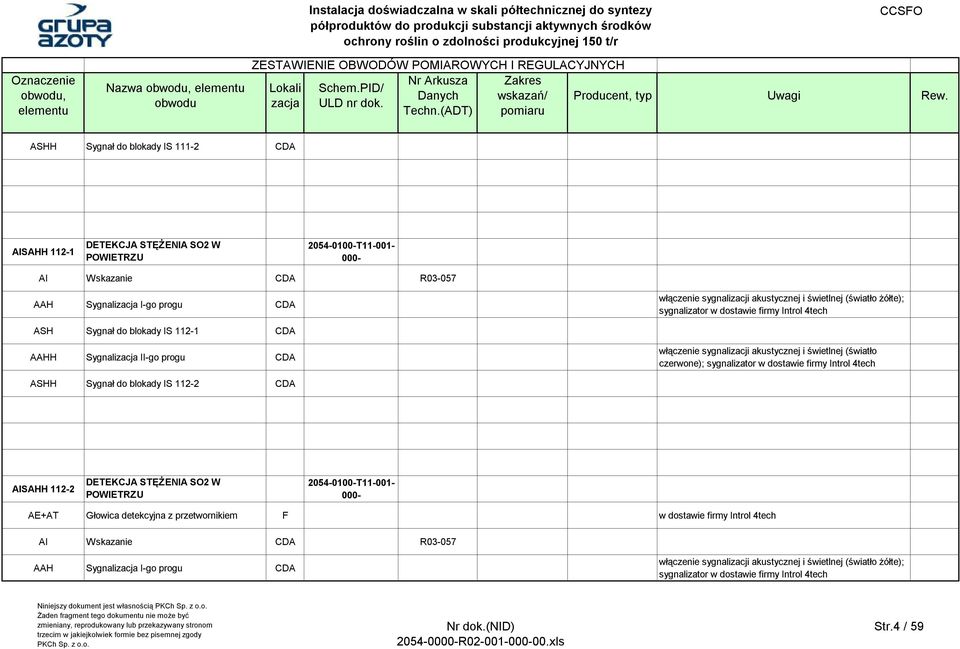

4 , ASHH Sygnał do blokady IS CDA AISAHH DETEKCJA STĘŻENIA SO2 W POWIETRZU AI CDA R AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte); sygnalizator w dostawie firmy Introl 4tech ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone); sygnalizator w dostawie firmy Introl 4tech ASHH Sygnał do blokady IS CDA AISAHH DETEKCJA STĘŻENIA SO2 W POWIETRZU T T AE+AT Głowica detekcyjna z przetwornikiem F w dostawie firmy Introl 4tech AI CDA R AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte); sygnalizator w dostawie firmy Introl 4tech Niniejszy dokument jest własnością R xls Str.4 / 59

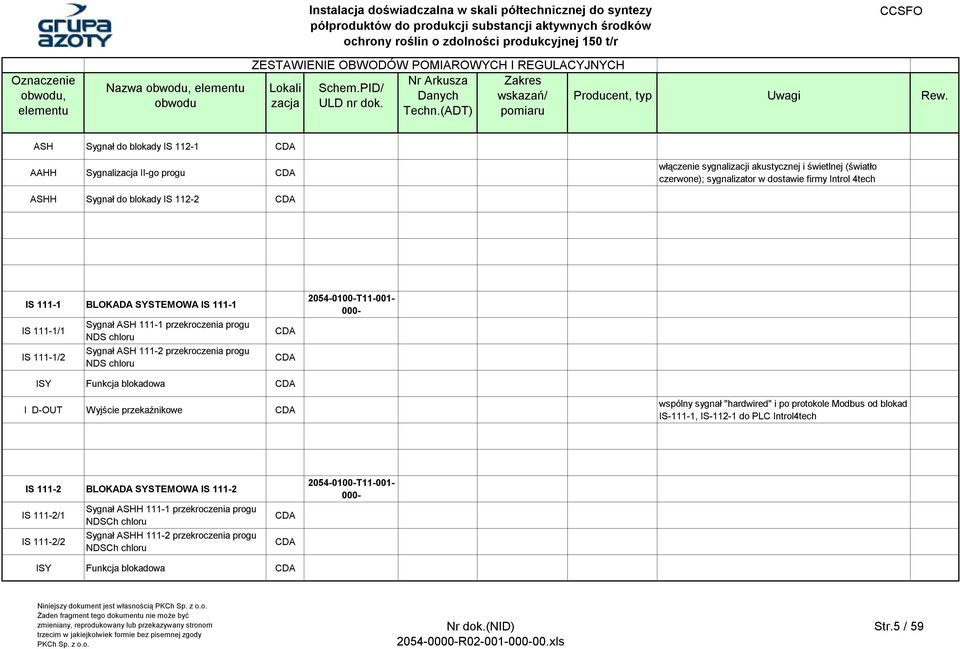

5 , ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone); sygnalizator w dostawie firmy Introl 4tech ASHH Sygnał do blokady IS CDA IS BLOKADA SYSTEMOWA IS IS 111-1/1 IS 111-1/2 Sygnał ASH przekroczenia progu NDS chloru Sygnał ASH przekroczenia progu NDS chloru CDA CDA ISY Funkcja blokadowa CDA I D-OUT Wyjście przekaźnikowe CDA wspólny sygnał "hardwired" i po protokole Modbus od blokad IS-111-1, IS do Introl4tech IS BLOKADA SYSTEMOWA IS IS 111-2/1 IS 111-2/2 Sygnał ASHH przekroczenia progu NDSCh chloru Sygnał ASHH przekroczenia progu NDSCh chloru CDA CDA T T ISY Funkcja blokadowa CDA Niniejszy dokument jest własnością R xls Str.5 / 59

6 , I D-OUT Wyjście przekaźnikowe CDA wspólny sygnał "hardwired" od blokad IS-111-2, IS-112-2, IS , IS do centralki p.poż. IS BLOKADA SYSTEMOWA IS IS 112-1/1 IS 112-1/2 Sygnał ASH przekroczenia progu NDS chloru Sygnał ASH przekroczenia progu NDS chloru CDA CDA ISY Funkcja blokadowa CDA IS BLOKADA SYSTEMOWA IS IS 112-2/1 IS 112-2/2 Sygnał ASHH przekroczenia progu NDSCh chloru Sygnał ASHH przekroczenia progu NDSCh chloru CDA CDA ISY Funkcja blokadowa CDA SYNTEZA CHLORKU SULFURYLU AISAHH DETEKCJA STĘŻENIA CHLORU W POWIETRZU T T Niniejszy dokument jest własnością R xls Str.6 / 59

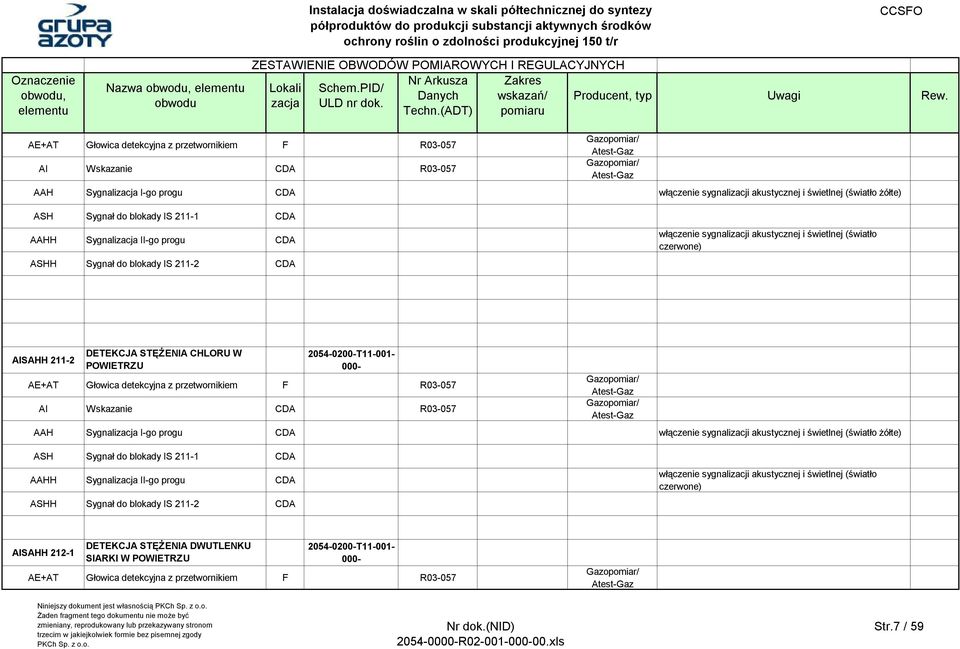

7 , AE+AT Głowica detekcyjna z przetwornikiem F R AI CDA R Gazopomiar/ Atest-Gaz Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) AISAHH DETEKCJA STĘŻENIA CHLORU W POWIETRZU AE+AT Głowica detekcyjna z przetwornikiem F R AI CDA R Gazopomiar/ Atest-Gaz Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) AISAHH DETEKCJA STĘŻENIA DWUTLENKU SIARKI W POWIETRZU AE+AT Głowica detekcyjna z przetwornikiem F R Gazopomiar/ Atest-Gaz Niniejszy dokument jest własnością R xls Str.7 / 59

8 , AI CDA R Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) AISAHH DETEKCJA STĘŻENIA DWUTLENKU SIARKI W POWIETRZU AE+AT Głowica detekcyjna z przetwornikiem F R AI CDA R Gazopomiar/ Atest-Gaz Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) FQIC 211 PRZEPŁYW CHLORKU SULFURYLU DO R-221B FT Przepływomierz masowy typu Coriolisa F R kg/h Niniejszy dokument jest własnością R xls Str.8 / 59

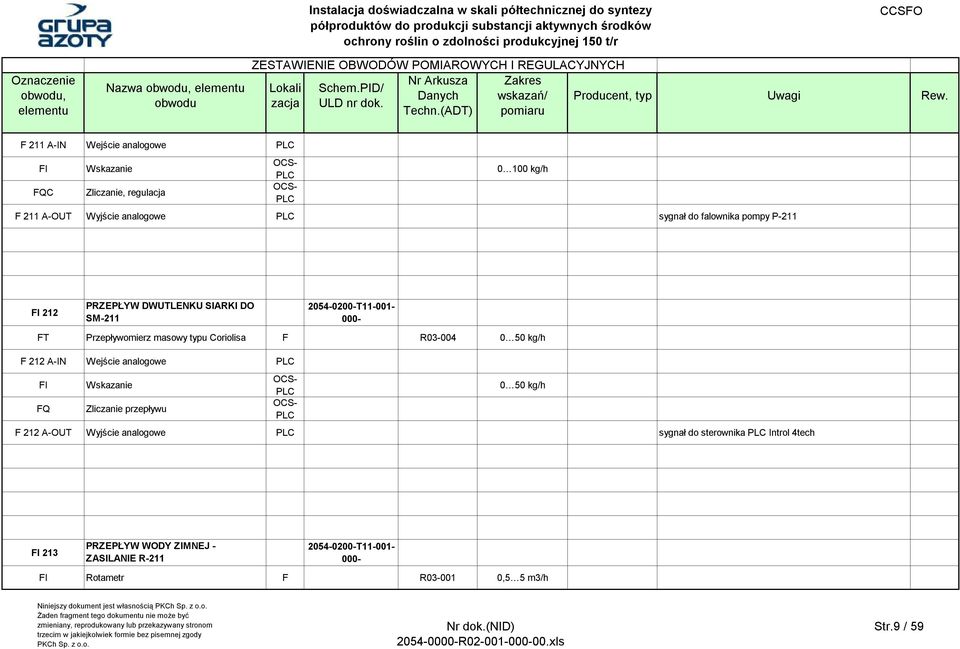

9 , F 211 A-IN Wejście analogowe FI FQC Zliczanie, regulacja kg/h F 211 A-OUT Wyjście analogowe sygnał do falownika pompy P-211 FI 212 PRZEPŁYW DWUTLENKU SIARKI DO SM-211 FT Przepływomierz masowy typu Coriolisa F R kg/h F 212 A-IN Wejście analogowe FI FQ Zliczanie przepływu 0 50 kg/h F 212 A-OUT Wyjście analogowe sygnał do sterownika Introl 4tech FI 213 PRZEPŁYW WODY ZIMNEJ - ZASILANIE R-211 FI Rotametr F R ,5 5 m3/h Niniejszy dokument jest własnością R xls Str.9 / 59

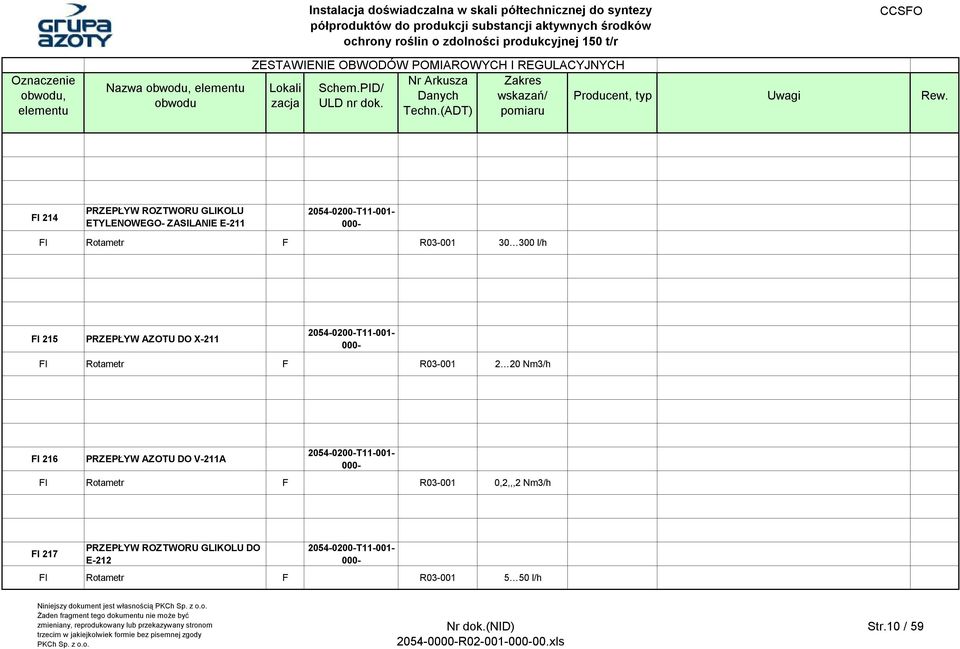

10 , FI 214 PRZEPŁYW ROZTWORU GLIKOLU ETYLENOWEGO- ZASILANIE E-211 FI Rotametr F R l/h FI 215 PRZEPŁYW AZOTU DO X-211 FI Rotametr F R Nm3/h FI 216 PRZEPŁYW AZOTU DO V-211A FI Rotametr F R ,2,,,2 Nm3/h FI 217 PRZEPŁYW ROZTWORU GLIKOLU DO E-212 FI Rotametr F R l/h Niniejszy dokument jest własnością R xls Str.10 / 59

11 , HS+HZAHL 212 ZAWÓR ON-OFF NA DOPŁYWIE DWUTLENKU SIARKI DO K-261 HS Sterowanie ON-OFF otwarcie poprzez blokady IS-201, IS-202, IS-211-1, IS H 212 D-OUT Wyjście binarne HYV Zaworek elektromagnetyczny Exd 24 V DC F HV Zawór kulowy DN25 F HZL Wyłącznik krańcowy zamknięcia Exd F H 212/1 D-IN Wejście binarne HZAL Sygnalizacja zamknięcia HZH Wyłącznik krańcowy otwarcia Exd F H 212/2 D-IN Wejście binarne HZAH Sygnalizacja otwarcia HS+HZAHL 213 HS ZAWÓR ON-OFF NA DOPŁYWIE DWUTLENKU SIARKI OD A-251 Sterowanie ON-OFF zamknięcie poprzez blokady IS-201, IS-202, IS-211-1, IS Niniejszy dokument jest własnością R xls Str.11 / 59

12 , H 213 D-OUT Wyjście binarne HYV Zaworek elektromagnetyczny Exd 24 V DC F HV Zawór kulowy DN25 F HZL Wyłącznik krańcowy zamknięcia Exd F H 213/1 D-IN Wejście binarne HZAL Sygnalizacja zamknięcia HZH Wyłącznik krańcowy otwarcia Exd F H 213/2 D-IN Wejście binarne HZAH Sygnalizacja otwarcia IS 201 BLOKADA SYSTEMOWA IS 201 IS 201/1 IS 201/2 ISY Sygnał TSHH 211 max. temperatury w reaktorze R-211 Sygnał PSHH 212 max. ciśnienia w reaktorze R-211 Funkcja blokadowa I 201 D-OUT Wyjście binarne otwarcie zaworu HV 212; zamknięcie zaworu HV 213; wyłączenie pompy P-211; odcięcie dopływu SO2 i Cl2 do instalacji wspólny sygnał "hardwired" i po protokole Modbus od blokad IS-201, IS-202 do Introl 4tech Niniejszy dokument jest własnością R xls Str.12 / 59

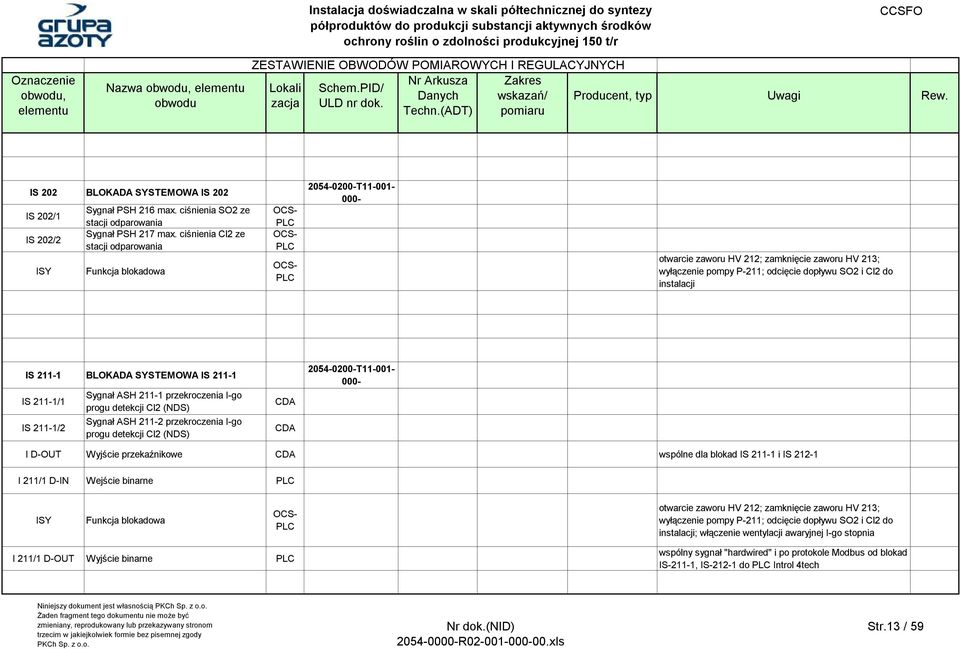

13 , IS 202 BLOKADA SYSTEMOWA IS 202 IS 202/1 IS 202/2 ISY Sygnał PSH 216 max. ciśnienia SO2 ze stacji odparowania Sygnał PSH 217 max. ciśnienia Cl2 ze stacji odparowania Funkcja blokadowa otwarcie zaworu HV 212; zamknięcie zaworu HV 213; wyłączenie pompy P-211; odcięcie dopływu SO2 i Cl2 do instalacji IS BLOKADA SYSTEMOWA IS IS 211-1/1 IS 211-1/2 Sygnał ASH przekroczenia I-go progu detekcji Cl2 (NDS) Sygnał ASH przekroczenia I-go progu detekcji Cl2 (NDS) CDA CDA I D-OUT Wyjście przekaźnikowe CDA wspólne dla blokad IS i IS I 211/1 D-IN Wejście binarne ISY Funkcja blokadowa otwarcie zaworu HV 212; zamknięcie zaworu HV 213; wyłączenie pompy P-211; odcięcie dopływu SO2 i Cl2 do instalacji; włączenie wentylacji awaryjnej I-go stopnia I 211/1 D-OUT Wyjście binarne wspólny sygnał "hardwired" i po protokole Modbus od blokad IS-211-1, IS do Introl 4tech Niniejszy dokument jest własnością R xls Str.13 / 59

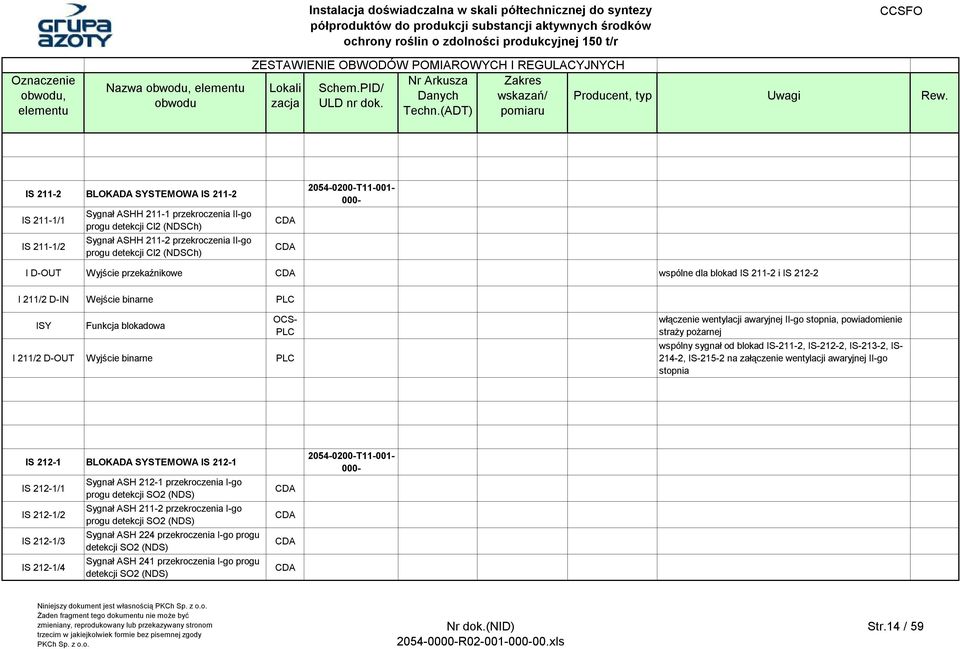

14 , IS BLOKADA SYSTEMOWA IS IS 211-1/1 IS 211-1/2 Sygnał ASHH przekroczenia II-go progu detekcji Cl2 (NDSCh) Sygnał ASHH przekroczenia II-go progu detekcji Cl2 (NDSCh) CDA CDA I D-OUT Wyjście przekaźnikowe CDA wspólne dla blokad IS i IS I 211/2 D-IN Wejście binarne ISY Funkcja blokadowa I 211/2 D-OUT Wyjście binarne włączenie wentylacji awaryjnej II-go stopnia, powiadomienie straży pożarnej wspólny sygnał od blokad IS-211-2, IS-212-2, IS-213-2, IS , IS na załączenie wentylacji awaryjnej II-go stopnia IS BLOKADA SYSTEMOWA IS IS 212-1/1 IS 212-1/2 IS 212-1/3 IS 212-1/4 Sygnał ASH przekroczenia I-go progu detekcji SO2 (NDS) Sygnał ASH przekroczenia I-go progu detekcji SO2 (NDS) Sygnał ASH 224 przekroczenia I-go progu detekcji SO2 (NDS) Sygnał ASH 241 przekroczenia I-go progu detekcji SO2 (NDS) CDA CDA CDA CDA Niniejszy dokument jest własnością R xls Str.14 / 59

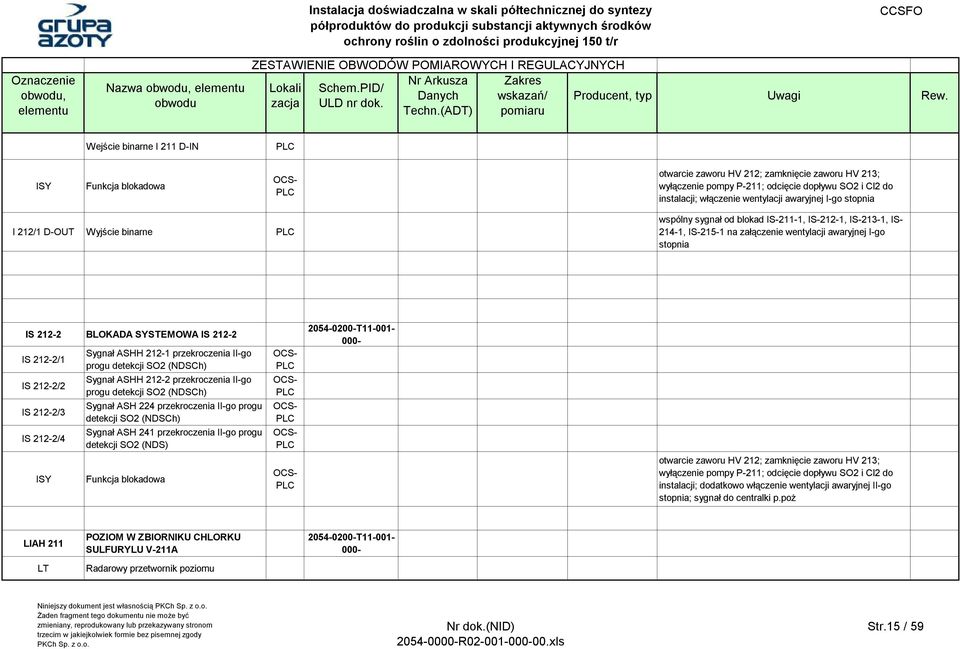

15 , Wejście binarne I 211 D-IN ISY Funkcja blokadowa otwarcie zaworu HV 212; zamknięcie zaworu HV 213; wyłączenie pompy P-211; odcięcie dopływu SO2 i Cl2 do instalacji; włączenie wentylacji awaryjnej I-go stopnia I 212/1 D-OUT Wyjście binarne wspólny sygnał od blokad IS-211-1, IS-212-1, IS-213-1, IS , IS na załączenie wentylacji awaryjnej I-go stopnia IS BLOKADA SYSTEMOWA IS IS 212-2/1 IS 212-2/2 IS 212-2/3 IS 212-2/4 ISY Sygnał ASHH przekroczenia II-go progu detekcji SO2 (NDSCh) Sygnał ASHH przekroczenia II-go progu detekcji SO2 (NDSCh) Sygnał ASH 224 przekroczenia II-go progu detekcji SO2 (NDSCh) Sygnał ASH 241 przekroczenia II-go progu detekcji SO2 (NDS) Funkcja blokadowa otwarcie zaworu HV 212; zamknięcie zaworu HV 213; wyłączenie pompy P-211; odcięcie dopływu SO2 i Cl2 do instalacji; dodatkowo włączenie wentylacji awaryjnej II-go stopnia; sygnał do centralki p.poż LIAH 211 LT POZIOM W ZBIORNIKU CHLORKU SULFURYLU V-211A Radarowy przetwornik poziomu Niniejszy dokument jest własnością R xls Str.15 / 59

16 , L 211 A-IN Wejście analogowe LI LAH Sygnalizacja alarmowa max % LAH= LIAH 212 POZIOM W ZBIORNIKU CHLORKU SULFURYLU V-211B LT Radarowy przetwornik poziomu F L 212 A-IN Wejście analogowe LI LAH Sygnalizacja alarmowa max % LAH= LASL 213 ZABEZPIECZENIE PRZED SUCHOBIEGIEM POMPY P-211 LS Sygnalizator poziomu F L 213 D-IN Wejście binarne LSAL Sygnalizacja alarmowa min. sygnał na wyłączenie pompy P-211 Niniejszy dokument jest własnością R xls Str.16 / 59

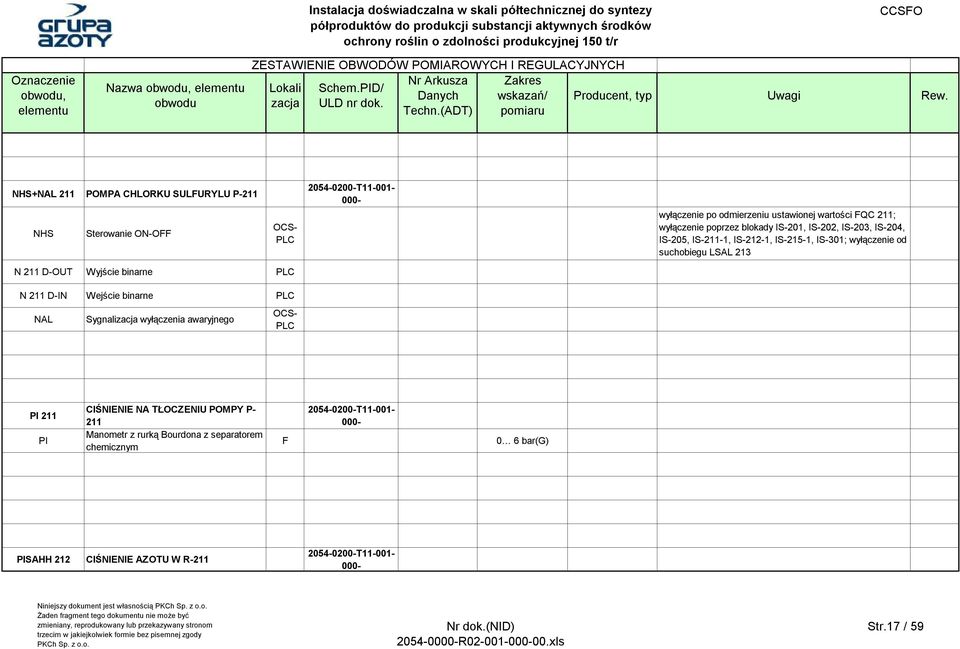

17 , NHS+NAL 211 POMPA CHLORKU SULFURYLU P-211 NHS Sterowanie ON-OFF wyłączenie po odmierzeniu ustawionej wartości FQC 211; wyłączenie poprzez blokady IS-201, IS-202, IS-203, IS-204, IS-205, IS-211-1, IS-212-1, IS-215-1, IS-301; wyłączenie od suchobiegu LSAL 213 N 211 D-OUT Wyjście binarne N 211 D-IN Wejście binarne NAL Sygnalizacja wyłączenia awaryjnego PI 211 PI CIŚNIENIE NA TŁOCZENIU POMPY P- 211 Manometr z rurką Bourdona z separatorem chemicznym F 0 6 bar(g) PISAHH 212 CIŚNIENIE AZOTU W R-211 Niniejszy dokument jest własnością R xls Str.17 / 59

18 , PT Przetwornik ciśnienia F P 212 A-IN Wejście analogowe PI PAH PAHH Sygnalizacja alarmowa max. Sygnalizacja alarmowa max.kryt. PSHH Sygnał blokadowy IS bar(g) PAH= 0,4 bar(g) PAHH=0,5 bar(g) PSHH= 0,5 bar(g) PI 213 PI CIŚNIENIE W ZBIORNIKU CHLORKU SULFURYLU V-211A Manometr z rurką Bourdona z separatorem chemicznym F 0 1 bar(g) PI 214 PI CIŚNIENIE W ZBIORNIKU CHLORKU SULFURYLU V-211B Manometr z rurką Bourdona z separatorem chemicznym F 0 2 bar(g) PI 215 CIŚNIENIE DWUTLENKU SIARKI W RUROCIĄGU DO X-211 Niniejszy dokument jest własnością R xls Str.18 / 59

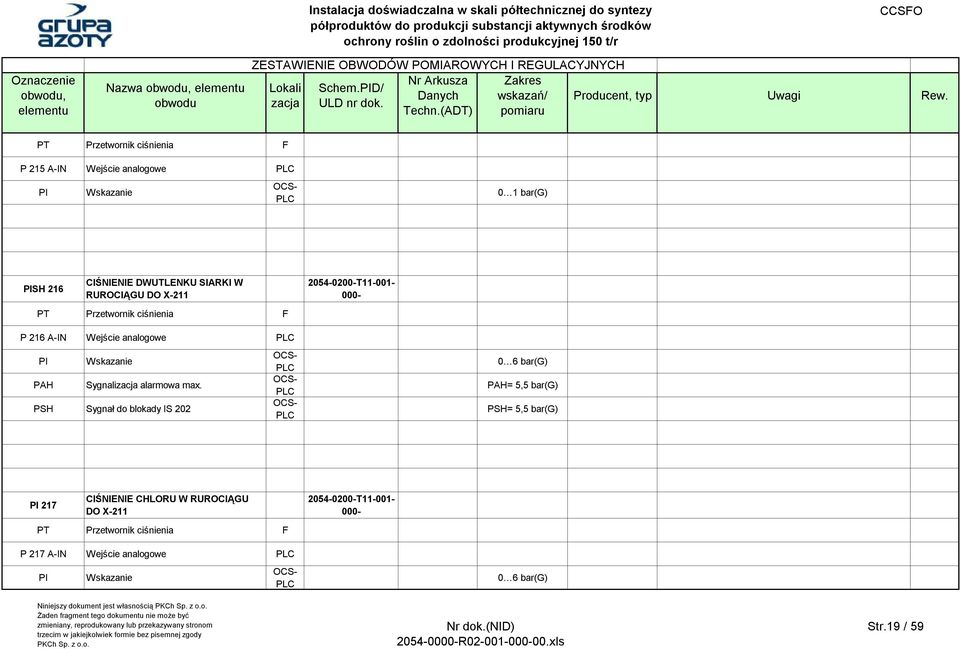

19 , PT Przetwornik ciśnienia F P 215 A-IN Wejście analogowe PI 0 1 bar(g) PISH 216 CIŚNIENIE DWUTLENKU SIARKI W RUROCIĄGU DO X-211 PT Przetwornik ciśnienia F P 216 A-IN Wejście analogowe PI PAH Sygnalizacja alarmowa max. PSH Sygnał do blokady IS bar(g) PAH= 5,5 bar(g) PSH= 5,5 bar(g) PI 217 CIŚNIENIE CHLORU W RUROCIĄGU DO X-211 PT Przetwornik ciśnienia F P 217 A-IN Wejście analogowe PI 0 6 bar(g) Niniejszy dokument jest własnością R xls Str.19 / 59

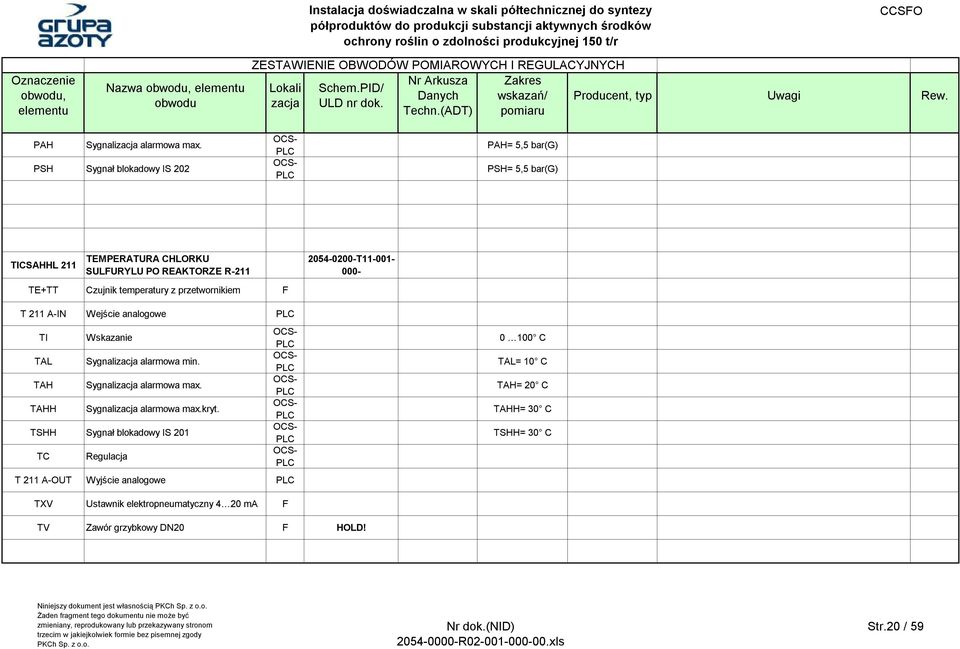

20 , PAH Sygnalizacja alarmowa max. PSH Sygnał blokadowy IS 202 PAH= 5,5 bar(g) PSH= 5,5 bar(g) TICSAHHL 211 TEMPERATURA CHLORKU SULFURYLU PO REAKTORZE R-211 TE+TT Czujnik temperatury z przetwornikiem F T 211 A-IN Wejście analogowe TI TAL TAH TAHH Sygnalizacja alarmowa min. Sygnalizacja alarmowa max. Sygnalizacja alarmowa max.kryt. TSHH Sygnał blokadowy IS 201 TC Regulacja T 211 A-OUT Wyjście analogowe C TAL= 10 C TAH= 20 C TAHH= 30 C TSHH= 30 C TXV Ustawnik elektropneumatyczny 4 20 ma F TV Zawór grzybkowy DN20 F HOLD! Niniejszy dokument jest własnością R xls Str.20 / 59

21 , TI TE+TT TEMPERATURA CHLORKU SULFURYLU W PUNKCIE POM.1 W REAKTORZE R-211 Termopara wielopunktowa z przetwornikiem F Alf-sensor T A-IN Wejście analogowe TI C TI TE+TT TEMPERATURA CHLORKU SULFURYLU W PUNKCIE POM.2 W REAKTORZE R-211 Termopara wielopunktowa z przetwornikiem F Alf-sensor T A-IN Wejście analogowe TI C TI TE+TT TEMPERATURA CHLORKU SULFURYLU W PUNKCIE POM.3 W REAKTORZE R-211 Termopara wielopunktowa z przetwornikiem F Alf-sensor T A-IN Wejście analogowe Niniejszy dokument jest własnością R xls Str.21 / 59

22 , TI C TI TE+TT TEMPERATURA CHLORKU SULFURYLU W PUNKCIE POM.4 W REAKTORZE R-211 Termopara wielopunktowa z przetwornikiem F Alf-sensor T A-IN Wejście analogowe TI C TI TE+TT TEMPERATURA CHLORKU SULFURYLU W PUNKCIE POM.4 W REAKTORZE R-211 Termopara wielopunktowa z przetwornikiem F Alf-sensor T A-IN Wejście analogowe TI C Niniejszy dokument jest własnością R xls Str.22 / 59

23 , TIAHL 213 TEMPERATURA MIESZANINY REAKCYJNEJ DO REAKTORA R-211 TE+TT Czujnik temperatury z przetwornikiem F T 213 A-IN Wejście analogowe TI TAL TAH Sygnalizacja alarmowa min. Sygnalizacja alarmowa max C TAL= 10 C TAH= 16 C TI 214 TEMPERATURA WODY ZIMNEJ NA POWROCIE Z REAKTORA R-211 TI Termometr bimetaliczny F 0 50 C TI 215 TEMPERATURA ROZTWORU GLIKOLU ETYLOWEGO NA POWROCIE Z E-211 TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.23 / 59

24 , TI 216 TEMPERATURA DWUTLENKU SIARKI PRZED X-211 TE+TT Czujnik temperatury z przetwornikiem F T 216 A-IN Wejście analogowe TI C TI 217 TEMPERATURA ROZTWORU GLIKOLU ETYLOWEGO PO E-212 TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.24 / 59

25 , CHLOROWANIE FENOLU / O-KREZOLU AISAHH 221 DETEKCJA STĘŻENIA FENOLU W POWIETRZU AE+AT Głowica detekcyjna z przetwornikiem F R AI CDA R Gazopomiar/ Atest-Gaz Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) AISAHH 222 DETEKCJA STĘŻENIA O-KREZOLU W POWIETRZU AE+AT Głowica detekcyjna z przetwornikiem F R AI CDA R Gazopomiar/ Atest-Gaz Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) Niniejszy dokument jest własnością R xls Str.25 / 59

26 , AISAHH 223 DETEKCJA STĘŻENIA CHLOROWODORU W POWIETRZU AE+AT Głowica detekcyjna z przetwornikiem F R AI CDA R Gazopomiar/ Atest-Gaz Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) AISAHH 224 DETEKCJA STĘŻENIA DWUTLENKU SIARKI W POWIETRZU AE+AT Głowica detekcyjna z przetwornikiem F R AI CDA R Gazopomiar/ Atest-Gaz Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) Niniejszy dokument jest własnością R xls Str.26 / 59

27 , FQIAH 221 PRZEPŁYW FENOLU / O-KREZOLU Z BECZKI DO REAKTORÓW R-221A,B FT Przepływomierz masowy Coriolisa F F 212 A-IN Wejście analogowe FI FQ FQAH Zliczanie przepływu Sygnalizacja alarmowa kg/h FQAH= 95% ust. wart. informacja dla obsługi o konieczności ręcznego zamknięcia zaworu FI 222 PRZEPŁYW AZOTU DO REAKTORÓW R-221A,B FI Rotametr F 0,5 5 Nm3/h FI 223 PRZEPŁYW WODY PRZEMYSŁOWEJ DO REAKTORA R-221A FI Rotametr F 0,6 6 m3/h Niniejszy dokument jest własnością R xls Str.27 / 59

28 , FI 224 PRZEPŁYW WODY PRZEMYSŁOWEJ DO REAKTORA R-221B FI Rotametr F 0,6 6 m3/h HS+HZAHL 221 ZAWÓR ON-OFF NA DOPŁYWIE POWIETRZA POMIAROWEGO DO P- 221 HS Sterowanie ON-OFF zamknięcie od blokad: IS 204, IS 301 H 221 D-OUT Wyjście binarne HYV Zaworek elektromagnetyczny Exd 24 V DC F HV Zawór kulowy DN15 F HZL Wyłącznik krańcowy zamknięcia Exd F H 221/1 D-IN Wejście binarne HZAL Sygnalizacja zamknięcia T HZH Wyłącznik krańcowy otwarcia Exd F H 221/2 D-IN Wejście binarne HZAH Sygnalizacja otwarcia Niniejszy dokument jest własnością R xls Str.28 / 59

29 , IS 203 BLOKADA SYSTEMOWA IS 203 IS 203/1 IS 203/2 ISY Sygnał TSHH 221 max. temperatury w reaktorze R-221A Sygnał TSHH 222 max. temperatury w reaktorze R-221B Funkcja blokadowa zamknięcie zaworu HV 341; wyłączenie pompy P-211 IS 204 BLOKADA SYSTEMOWA IS 204 IS 204/1 IS 204/2 IS 204/3 IS 204/4 ISY Sygnał LSHH 221 max. poziom w reaktorze R-221A Sygnał LSHH 222 max. temperatury w reaktorze R-221B Sygnał PSHH 221 max. ciśnienia w reaktorze R-221A Sygnał PSHH 222 max. ciśnienia w reaktorze R-221B Funkcja blokadowa wyłączenie pompy P-211; zamknięcie zaworu HV 221 IS 205 BLOKADA SYSTEMOWA IS 205 IS 205/1 Sygnał NSAL 221 awaryjnego wyłączenia napędu mieszadła reaktora R-221A Niniejszy dokument jest własnością R xls Str.29 / 59

30 , IS 205/2 Sygnał NSAL 222 awaryjnego wyłączenia napędu mieszadła reaktora R-221B ISY Funkcja blokadowa wyłączenie pompy P-211 IS BLOKADA SYSTEMOWA IS IS Sygnał ASH 221 przekroczenia I-go progu detekcji fenolu (NDS) CDA ISY Funkcja blokadowa CDA włączenie wentylacji awaryjnej I-go stopnia IS BLOKADA SYSTEMOWA IS IS Sygnał ASHH 221 przekroczenia II-go progu detekcji fenolu (NDSCh) CDA ISY Funkcja blokadowa CDA włączenie wentylacji awaryjnej II-go stopnia; sygnał do centralki p.poż IS BLOKADA SYSTEMOWA IS IS Sygnał ASH 222 przekroczenia I-go progu detekcji o-krezolu (NDS) CDA Niniejszy dokument jest własnością R xls Str.30 / 59

31 , ISY Funkcja blokadowa CDA włączenie wentylacji awaryjnej I-go stopnia IS BLOKADA SYSTEMOWA IS IS Sygnał ASHH 222 przekroczenia II-go progu detekcji o-krezolu (NDSCh) CDA ISY Funkcja blokadowa CDA włączenie wentylacji awaryjnej II-go stopnia; sygnał do centralki p.poż IS BLOKADA SYSTEMOWA IS IS Sygnał ASH 223 przekroczenia I-go progu detekcji HCl (NDS) CDA ISY Funkcja blokadowa CDA włączenie wentylacji awaryjnej I-go stopnia IS BLOKADA SYSTEMOWA IS IS Sygnał ASHH 223 przekroczenia II-go progu detekcji HCl (NDSCh) CDA ISY Funkcja blokadowa CDA włączenie wentylacji awaryjnej II-go stopnia; sygnał do centralki p.poż Niniejszy dokument jest własnością R xls Str.31 / 59

32 , LISAHH 221 POZIOM W REAKTORZE R-221A LT Radarowy przetwornik poziomu F L 221 A-IN Wejście analogowe LI LAH LAHH Sygnalizacja alarmowa max. Sygnalizacja alarmowa max.kryt. LSHH Sygnał blokadowy IS 204 LI na lokalnym wskaźniku WL % LAH= 80% LAHH= 90% LSHH= 90% LISAHH 222 POZIOM W REAKTORZE R-221B LT Radarowy przetwornik poziomu F L 222 A-IN Wejście analogowe LI LAH LAHH Sygnalizacja alarmowa max. Sygnalizacja alarmowa max.kryt. LSHH Sygnał blokadowy IS % LAH= 80% LAHH= 90% LSHH= 90% Niniejszy dokument jest własnością R xls Str.32 / 59

33 , LI na lokalnym wskaźniku WL NSAL 221 NAPĘD MIESZADŁA REAKTORA R- 221A N 221 D-IN Wejście binarne NAL Sygnalizacja wyłączenia awaryjnego NSL Sygnał blokadowy IS 205 NSAL 222 NAPĘD MIESZADŁA REAKTORA R- 221B N 222 D-IN Wejście binarne NAL Sygnalizacja wyłączenia awaryjnego NSL Sygnał blokadowy IS 205 PISAHH 221 CIŚNIENIE GAZÓW POREAKCYJNYCH W R-221A PT Przetwornik ciśnienia F P 221 A-IN Wejście analogowe Niniejszy dokument jest własnością R xls Str.33 / 59

34 , PI PAH PSAHH Sygnalizacja alarmowa max. Sygnalizacja alarmowa max. Sygnał do blokady IS bar(g) PAH= 0,8 bar(g) PSAHH= 0,9 bar(g) PISAHH 222 CIŚNIENIE GAZÓW POREAKCYJNYCH W R-221B PT Przetwornik ciśnienia F P 222 A-IN Wejście analogowe PI PAH PSAHH Sygnalizacja alarmowa max. Sygnalizacja alarmowa max. Sygnał do blokady IS bar(g) PAH= 0,8 bar(g) PSAHH= 0,9 bar(g) PI 223 PI CIŚNIENIE NA TŁOCZENIU POMPY P- 221 Manometr z rurką Bourdona z separatorem chemicznym F 0 6 bar(g) PI 224 CIŚNIENIE POWIETRZA POMIAROWEGO DO POMPY P-221 Niniejszy dokument jest własnością R xls Str.34 / 59

35 , PI Manometr z rurką Bourdona F 0 10 bar(g) SICAL 221 SC PRĘDKOŚĆ OBROTOWA MIESZADŁA W REAKTORZE R-221A Regulacja na falowniku prędkości obrotowej SX 221 Przetwornik 0 10V na sygnał 4 20 ma SE RE S 221 A-IN Wejście analogowe SI SAL Sygnalizacja alarmowa min. SAL=0 obr./min. SICAL 222 SC PRĘDKOŚĆ OBROTOWA MIESZADŁA W REAKTORZE R-221B Regulacja na falowniku prędkości obrotowej SX 222 Przetwornik 0 10V na sygnał 4 20 ma SE RE S 222 A-IN Wejście analogowe SI SAL Sygnalizacja alarmowa min. SAL=0 obr./min. Niniejszy dokument jest własnością R xls Str.35 / 59

36 , TICSAHHL 221 TEMPERATURA FENOLU / O- KREZOLU W REAKTORZE R-221A TE+TT Czujnik temperatury z przetwornikiem F w dostawie firmy Corol wraz z aparatem T 221 A-IN Wejście analogowe TI TAL TAH TAHH Sygnalizacja alarmowa min. Sygnalizacja alarmowa max. Sygnalizacja alarmowa max.kryt. TSHH Sygnał blokadowy IS 203 TC Regulacja T 221 A-OUT Wyjście analogowe C TAL= 39 C TAH= 57 C TAHH= 60 C TSHH= 60 C TXV Ustawnik elektropneumatyczny 4 20 ma F TV Zawór grzybkowy DN32 F TICSAHHL 222 TEMPERATURA FENOLU / O- KREZOLU W REAKTORZE R-221B TE+TT Czujnik temperatury z przetwornikiem F w dostawie firmy Corol wraz z aparatem Niniejszy dokument jest własnością R xls Str.36 / 59

37 , T 222 A-IN Wejście analogowe TI TAL TAH TAHH Sygnalizacja alarmowa min. Sygnalizacja alarmowa max. Sygnalizacja alarmowa max.kryt. TSHH Sygnał blokadowy IS 203 TC Regulacja T 222 A-OUT Wyjście analogowe C TAL= 39 C TAH= 57 C TAHH= 60 C TSHH= 60 C TXV Ustawnik elektropneumatyczny 4 20 ma F TV Zawór grzybkowy DN32 F TI 223 TEMPERATURA WODY PRZEMYSŁOWEJ NA POWROCIE Z REAKTORA R-221A TI Termometr bimetaliczny F 0 50 C TI 224 TEMPERATURA WODY PRZEMYSŁOWEJ NA POWROCIE Z REAKTORA R-221B Niniejszy dokument jest własnością R xls Str.37 / 59

38 , TI Termometr bimetaliczny F 0 50 C TI 225 TEMPERATURA FENOLU / O- KREZOLU PO P-221 TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.38 / 59

39 , ODFENOLOWANIE GAZÓW POCHLORACYJNYCH FI 231 PRZEPŁYW ROZTWORU GLIKOLU ETYLENOWEGO DO V-231 FI Rotametr F l/h FI 232 PRZEPŁYW ROZTWORU GLIKOLU ETYLENOWEGO DO E-231 FI Rotametr F l/h FI 233 PRZEPŁYW GAZÓW POCHLORACYJNYCH PO K T T T FI Rotametr F kg/h Niniejszy dokument jest własnością R xls Str.39 / 59

40 , PIAH 231 CIŚNIENIE GAZÓW POCHLORACYJNYCH PO E-231 PT Przetwornik ciśnienia F P 231 A-IN Wejście analogowe PI PAH Sygnalizacja alarmowa max T bar(g) PAH= 0,9 bar(g) TIAHL 231 TEMPERATURA GAZÓW POCHLORACYJNYCH PO E-231 TE+TT Czujnik temperatury z przetwornikiem F T 231 A-IN Wejście analogowe TI TAL TAH Sygnalizacja alarmowa min. Sygnalizacja alarmowa max T C TAL= 0 C TAH= 10 C TI 232 TEMPERATURA ROZTWORU GLIKOLU PO V T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.40 / 59

41 , TI 233 TEMPERATURA ROZTWORU GLIKOLU PO E T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.41 / 59

42 , ABSORPCJA CHLOROWODORU AISAHH 241 DETEKCJA STĘŻENIA DWUTLENKU SIARKI W POWIETRZU AE+AT Głowica detekcyjna z przetwornikiem F R AI CDA R Gazopomiar/ Atest-Gaz Gazopomiar/ Atest-Gaz AAH Sygnalizacja I-go progu CDA włączenie sygnalizacji akustycznej i świetlnej (światło żółte) ASH Sygnał do blokady IS CDA AAHH Sygnalizacja II-go progu CDA ASHH Sygnał do blokady IS CDA włączenie sygnalizacji akustycznej i świetlnej (światło czerwone) FI 242 PRZEPŁYW PARY WODNEJ 2,5BAR(G) DO PU-241 FT Przepływomierz wirowy (vortex) F HOLD z wbudowanym czujnikiem Pt100 (TE 242) F 242 A-IN Wejście analogowe FI T T HOLD! Niniejszy dokument jest własnością R xls Str.42 / 59

43 , FI 243 PRZEPŁYW WODY ZIMNEJ DO PU-241 FI Rotametr F l/h FI 244 PRZEPŁYW WODY ZIMNEJ DO PU-241 FI Rotametr F 0,2 2 m3/h FI 245 PRZEPŁYW WODY ZIMNEJ DO PU-241 FI Rotametr F HOLD PI 241 CIŚNIENIE WODY ZDEMI NA TŁOCZENIU POMPY P T T T T Niniejszy dokument jest własnością R xls Str.43 / 59

44 , PI Manometr z rurką Bourdona F 0 10 bar(g) PI 242 CIŚNIENIE POWIETRZA POMIAROWEGO DO POMPY P-241 PI Manometr z rurką Bourdona F 0 10 bar(g) TI 241 TEMPERATURA KWASU SOLNEGO Z PU T T TI Termometr bimetaliczny F C TI 243 TEMPERATURA WODY ZIMNEJ Z PU T TI Termometr bimetaliczny F 0 50 C TI 244 TEMPERATURA WODY ZIMNEJ Z PU T TI Termometr bimetaliczny F 0 50 C Niniejszy dokument jest własnością R xls Str.44 / 59

45 , TI 245 TEMPERATURA WODY ZIMNEJ Z PU T TI Termometr bimetaliczny F 0 50 C Niniejszy dokument jest własnością R xls Str.45 / 59

46 , ABSORPCJA GAZÓW RESZTKOWYCH FI 261 PRZEPŁYW ROZTWORU CYRKULACYJNEGO PO E-261 FI Rotametr F 0 5 m3/h FI 262 PRZEPŁYW ROZTWORU NaOH PO P- 262 FI Rotametr F 0 5 m3/h FI 263 PRZEPŁYW ROZTWORU CYRKULACYJNEGO PO E T T T FI Rotametr F 0 5 m3/h Niniejszy dokument jest własnością R xls Str.46 / 59

47 , FI 264 PRZEPŁYW WODY PRZEMYSŁOWEJ DO E-261 FI Rotametr F 0 20 m3/h FI 265 PRZEPŁYW ROZTWORU GLIKOLU DO K-261 FI Rotametr F l/h LIAHL 261 POZIOM W ZBIORNIKU ROZTWORU CYRKULACYJNEGO V-261 LT Radarowy przetwornik poziomu F L 261 A-IN Wejście analogowe LI LAL LAH Sygnalizacja alarmowa min. Sygnalizacja alarmowa max T T T LI na lokalnym wskaźniku WL % LAL= 90% LAH= 15% Niniejszy dokument jest własnością R xls Str.47 / 59

48 , PI 261 CIŚNIENIE ROZTWORU NaOH NA TŁOCZENIU POMPY P T PI Manometr z rurką Bourdona F 0 6 bar(g) PI 262 PI CIŚNIENIE ROZTWORU NaOH NA TŁOCZENIU POMPY P-262 Manometr z rurką Bourdona z separatorem chemicznym F T bar(g) PIAH 263 CIŚNIENIE GAZÓW POCHLORACYJNYCH PRZED K-261 PT Przetwornik ciśnienia F P 263 A-IN Wejście analogowe PI PAH Sygnalizacja alarmowa max T kpa(g) PAH= 40 kpa(g) PI 264 CIŚNIENIE GAZÓW POCHLORACYJNYCH W K T Niniejszy dokument jest własnością R xls Str.48 / 59

49 , PI Manometr membranowy F kpa(g) PI 265 CIŚNIENIE POWIETRZA POMIAROWEGO DO POMPY P-261 PI Manometr z rurką Bourdona F 0 10 bar(g) PI 266 CIŚNIENIE POWIETRZA POMIAROWEGO DO POMPY P-262 PI Manometr z rurką Bourdona F 0 10 bar(g) TI 261 TEMPERATURA GAZÓW POCHLORACYJNYCH PRZED K T T T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.49 / 59

50 , TI 262 TEMPERATURA GAZÓW POCHLORACYJNYCH W K-261 (DÓŁ) TI Termometr bimetaliczny F C TI 263 TEMPERATURA GAZÓW POCHLORACYJNYCH W K-261 (GÓRA) TI Termometr bimetaliczny F C TI 264 TEMPERATURA ODGAZÓW Z K-261 TI Termometr bimetaliczny F C TI 265 TEMPERATURA ROZTWORU CYRKULACYJNEGO W V T T T T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.50 / 59

51 , TIAH 266 TEMPERATURA ROZTWORU CYRKULACYJNEGO PO E-261 TE+TT Czujnik temperatury z przetwornikiem F T 266 A-IN Wejście analogowe TI TAH Sygnalizacja alarmowa max T C TAH= 30 C TI 267 TEMPERATURA WODY PRZEMYSŁOWEJ PO E-261 TI Termometr bimetaliczny F 0 50 C TI 268 TEMPERATURA ROZTWORU GLIKOLU PO K T T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.51 / 59

52 , GLIKOL CHŁODNICZY PIC 311 CIŚNIENIE ROZTWORU GLIKOLU PO A- 311 PT Przetwornik ciśnienia F P 311 A-IN Wejście analogowe PI PC Regulacja T P 311 A-OUT Wyjście analogowe 0 6 bar(g) PXV Ustawnik elektropneumatyczny 4 20 ma F PV Zawór grzybkowy DN20 F HOLD! TI 311 TEMPERATURA GLIKOLU ZASILAJĄCEGO T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.52 / 59

53 , TI 312 TEMPERATURA GLIKOLU POWROTNEGO TI Termometr bimetaliczny F C WODA ZIMNA 10/15 C PIC 321 CIŚNIENIE WODY ZIMNEJ PO A-321 PT Przetwornik ciśnienia F P 321 A-IN Wejście analogowe PI PC Regulacja T T P 321 A-OUT Wyjście analogowe 0 6 bar(g) PXV Ustawnik elektropneumatyczny 4 20 ma F PV Zawór grzybkowy DN32 F HOLD! TI 321 TEMPERATURA WODY ZIMNEJ ZASILAJĄCEJ T TI Termometr bimetaliczny F 0 50 C Niniejszy dokument jest własnością R xls Str.53 / 59

54 , TI 322 TEMPERATURA WODY ZIMNEJ POWROTNEJ TI Termometr bimetaliczny F 0 50 C WODA PRZEMYSŁOWA PI 331 CIŚNIENIE WODY PRZEMYSŁOWEJ PT Przetwornik ciśnienia F P 331 A-IN Wejście analogowe PI T T bar(g) TI 331 TEMPERATURA WODY PRZEMYSŁOWEJ TI Termometr bimetaliczny F C TI 332 TEMPERATURA WODY PRZEMYSŁOWEJ T T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.54 / 59

55 , PARA WODNA HS+HZASHL 341 ZAWÓR ON-OFF NA DOPŁYWIE PARY WODNEJ DO R-221A,B HS Sterowanie ON-OFF zamknięcie poprzez blokadę IS-203 H 341 D-OUT Wyjście binarne HYV Zaworek elektromagnetyczny Exd 24 V DC F HV Zawór kulowy DN25 F HZL Wyłącznik krańcowy zamknięcia Exd F H 341/1 D-IN Wejście binarne HZAL Sygnalizacja zamknięcia T HZH Wyłącznik krańcowy otwarcia Exd F H 341/2 D-IN Wejście binarne HZASH Sygnalizacja otwarcia; sygnał do blokady IS 301 Niniejszy dokument jest własnością R xls Str.55 / 59

56 , IS 301 BLOKADA SYSTEMOWA IS 301 IS 301 ISY Sygnał HZASH 341 otwarcia zaworu HV 341 Funkcja blokadowa T wyłączenie pompy P-211; zamknięcie zaworu HV 221 PI 341 CIŚNIENIE PARY WODNEJ 2,5BAR(G) PI Manometr z rurką Bourdona F 0 6 bar(g) TI 341 TEMPERATURA WODY PRZEMYSŁOWEJ T T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.56 / 59

57 , GAZY TECHNICZNE PI 351 CIŚNIENIE AZOTU 2 BAR(G) PI Manometr z rurką Bourdona F 0 6 bar(g) PI 352 CIŚNIENIE POWIETRZA POMIAROWEGO PI Manometr z rurką Bourdona F 0 10 bar(g) PIC 353 CIŚNIENIE AZOTU 2 BAR(G) PT Przetwornik ciśnienia F P 353 A-IN Wejście analogowe PI Niniejszy dokument jest własnością T T T bar(g) R xls Str.57 / 59

58 , PC Regulacja P 353 A-OUT Wyjście analogowe PXV Ustawnik elektropneumatyczny 4 20 ma F PV Zawór grzybkowy DN25 F TI 351 TEMPERATURA AZOTU 2 BAR(G) TI Termometr bimetaliczny F C TI 352 TEMPERATURA POWIETRZA POMIAROWEGO T T TI Termometr bimetaliczny F C Niniejszy dokument jest własnością R xls Str.58 / 59
