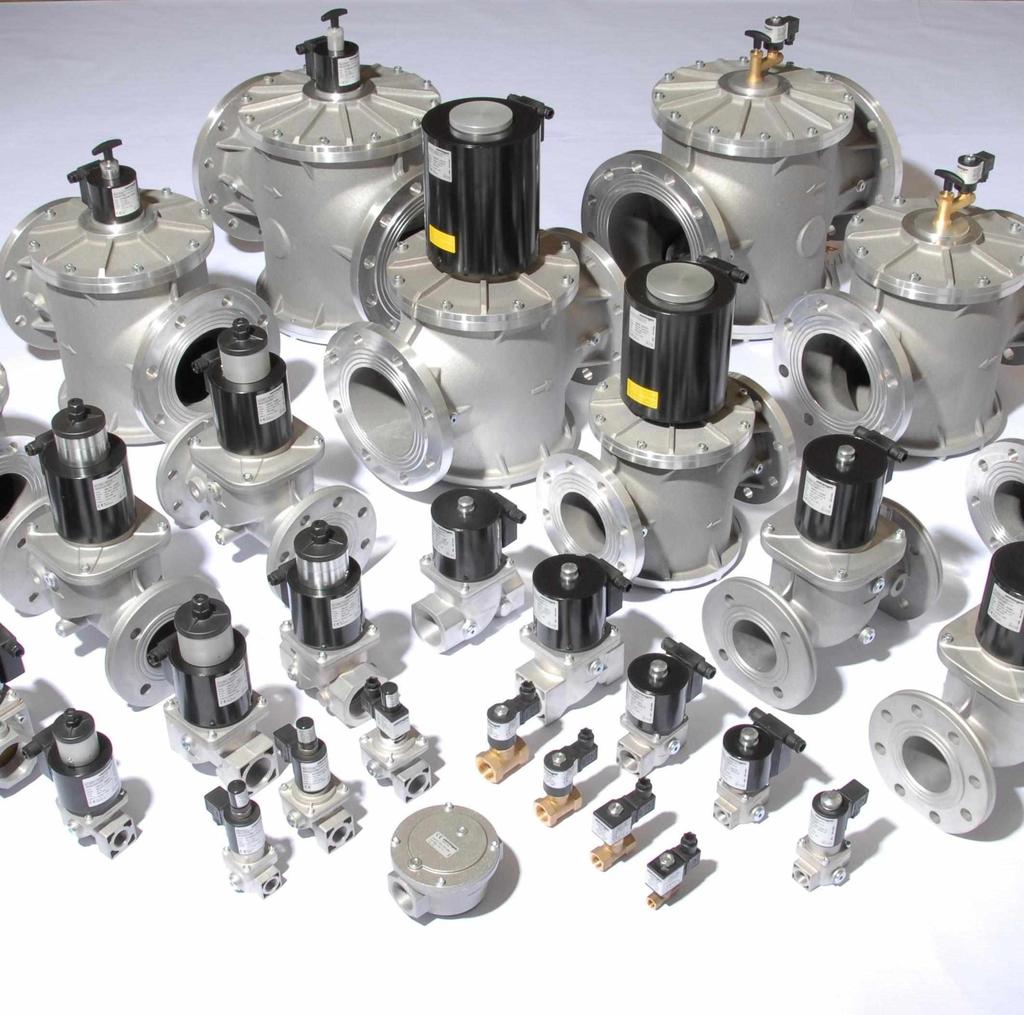

1 KATALOG ZAWORY Z RĘCZNYM OTWARCIEM DO SYSTEMÓW DETEKCJI GAZU i ZABEZPIECZANIA PALNIKÓW GAZOWYCH

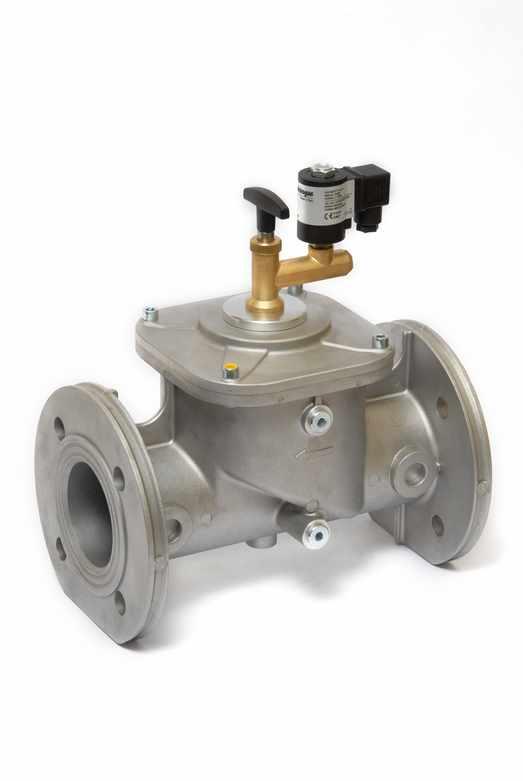

2 EVRM-NA EVRM6-NA Class A Group 2 Zawory odcinające do systemów detekcji gazu Ręczne otwarcie normalnie otwarte (NO) ZASTOSOWANIE: JUŻ DOSTĘPNA! wersja do biogazu Zawory elektromagnetyczne typu EVRM(6)-NA przeznaczone są do automatycznego zamykania dopływu gazu w kotłowniach gazowych, instalacjach i obiektach przemysłowych zasilanych gazem, jak również w budynkach mieszkalnych z piecykami gazowymi. Można łączyć z jednym lub kilkoma detektorami wycieku gazu lub systemami zabezpieczeń gazowych wykrywających nieszczelność instalacji. Zamykają dopływ gazu w głównej linii zasilającej. EVRM(6)-NA to zawór elektromagnetyczny normalnie otwarty z ręcznym zabezpieczeniem. Ręczne sterowanie służy do otwierania zaworu i umożliwienie przepływu gazu w stanie beznapięciowym. Po otrzymaniu sygnału napięciowego z układu detekcji, następuje natychmiastowe zamkniecie i odcięcie dopływu gazu. Dopóki sygnał z czujnika utrzymuje się ze względu na obecność gazu, zawór pozostaje zamknięty i nie może zostać zresetowany (otwarty). Po usunięciu przyczyn zadziałania układu detekcji, należy ręcznie wysterować elektrozawór przywracając przepływ gazu. Posiada wbudowany filtr siatkowy chroniący gniazdo i dysk zaworu przed większymi zanieczyszczeniami. Do pełnego zabezpieczenia zaworu przed drobnym pyłem z medium lub rurociągu zaleca się stosowanie filtrów do gazu z serii FG (str. 15) Przyłącze gwintowane Rp: 3/8 2 NPT: 3/8 2 Zakres ciśnień mbar (60 kpa) 0 6 bar (600 kpa) Przyłącze kołnierzowe DN: ANSI: 4 10 Rodzaje gazów Powietrze i gazy nieagresywne (grupa 1-2-3, EN 437) Wersje specjalne do gazów agresywnych: biogaz / gaz koksowniczy APROBATY: Zgodny z EN161 OPCJE: - wykonanie do biogazu/ gazów koksowniczych (COG) - malowanie antykorozyjne - wykonanie ATEX - klasa ochrony IP65 - obudowa ochronna - sygnalizacja LED - wersje z wyłącznikami krańcowymi - dodatkowe przyłącza pomiarowe Przykładowy schemat ścieżki gazowej II 3 G II 3 D Ex na IIA T4 Gc X Ex tc IIIB T135 C Dc X Ex tc IIIC T135 C Dc X (IP65) Wszelkie prawa zastrzeżone Zabrania się kopiowania i powielania materiałów bez zgody firmy Baltina S.C 4/19

3 SPECYFIKACJA TECHNICZNA: Przyłącze Gwintowane wg ISO 7-1 od Rp3/8 do Rp2 lub ANSI-ASME B1.20 od 3/8 NPT do 2 NPT Kołnierzowe PN16 ISO 7005 od DN40 do DN300 lub ANSI-ASA-ASME B16.5 klasa 150 od 2 do 10 Zasilanie Tolerancja -15% % Temp. otoczenia Zakres ciśnień Ciśnienie próby Czas zamknięcia Wkład (filtracja) Klasa ochrony AC: 230 VAC 50/60 Hz, 110 VAC 50/60 Hz, 24 VAC/DC DC:, 24 VDC 12 VDC -20 C C (-4 F to +140 F) ERMA-NA: 600 mbar (60kPa) EVRM6-NA: 6 bar (600kPa) 1,45 * Pmax < 1 sek. 600 μm (0.02m (0.02 in) IP54 (EN 60529) IP65 (NEMA 4) Przyłącze kablowe Wtyczka PG 9 Przekrój kabla 1,5 mm 2 max. (AWG 14) Klasa bezpieczeństwa Klasa I (EN ) Klasa izolacji Rezystancyjność Materiały w styczności z medium (wersja do EN437) wersje do gazów agresywnych: Biogaz/ gaz koksowniczy Klasa H (200 C, 392 F) Klasa F (155 C, 311 F) Odlew aluminium (AlSi) Mosiądz Stal chromowana NBR PTFE Odlew aluminium (AlSi) Stal nierdzewna FPM PTFE ZALETY: Otwieranie: Zamykanie: Zasilanie: Szeroki zakres ciśnień: Pobór mocy Przyłącza: Budowa: Montaż: Zabezpieczenie antykorozyjne Dodatkowa Obudowa mechanizmu Sygnalizacja On/Off Ręczne, mechanizm otwarcia zintegrowany z pokrywą zaworu. Nie wymaga dodatkowych narzędzi do otwierania zaworu Impuls elektryczny 12VDC, 24VDC lub 230VAC (inne wersje zasilania dostępne na zapytanie) Wersje do 600mbar (60 kpa) oraz 6bar (600 kpa) Niski pobór mocy szczegóły w tabeli doboru Gwintowane oraz kołnierzowe dla każdego zakresu ciśnień od 3/8 do DN300 Niezawodna konstrukcja i lekki korpus wykonany z aluminium Dowolna pozycja pracy (za wyłączeniem cewki skierowanej do dołu) Na życzenie dostępne pokrycie korpusu dostosowane do pracy w warunkach agresywnych Możliwość przygotowania zaworu do pracy w dużych warunkach zapylenia Możliwość podłączenia wyłącznika krańcowego: Rp3/8-2 (DN50) opcjonalnie, DN65 DN300 standard Wszelkie prawa zastrzeżone Zabrania się kopiowania i powielania materiałów bez zgody firmy Baltina S.C 5/19

4 TABELA DOBORU / WYMIARY [mm] / POBÓR MOCY [W] Model EVRM / EVRM6 Przyłącze Wymiary *Pobór mocy [W] Ciśnienie Kvs [mm] [kpa] 230VAC 24VDC 12VDC [m³/h] A B C D Int h NA0 Rp 3/ kpa 2,9 (600mbar) NA1 Rp 1/ , NA2 Rp 3/ , NA3 Rp NA35 Rp 1 1/ NA4 Rp 1 1/ NA6 Rp NA4F DN 40 ( 1 ) kpa 29 (6 bar) x18 NA6F DN 50 ( 1 ) x18 NA7 DN ( 2 ) 350 ( 2 ) 145 4x18 NA8 DN ( 2 ) 350 ( 2 ) 160 8x18 NA9 DN ( 2 ) 410 ( 2 ) 180 8x18 NA93 DN kpa (600mbar) / 600 kpa ( 2 ) 500 ( 2 ) 210 8x18 (6 bar) NA95 DN ( 2 ) 500 ( 2 ) 240 8x23 NA98 DN ( 2 ) 590 ( 2 ) x23 NA910 DN ( 2 ) 680 ( 2 ) x28 NA912 DN ( 2 ) 763 ( 2 ) x28 Rp gwint DN kołnierz PN16 * Cewki impulsowe - nie są przeznaczone do pracy ciągłej ED100% 1) kołnierze zintegrowane 2) Zawór w stanie otwartym WAGA [kg] DN 3/8 1/2 3/ /4 1 1/2 2 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 Waga [kg] 0,6 0,6 0,8 0,8 1,6 1,6 1,9 3,9 6,1 8,2 8, Wszelkie prawa zastrzeżone Zabrania się kopiowania i powielania materiałów bez zgody firmy Baltina S.C 6/19

5 CHARAKTERYSTYKA PRZEPŁYWU (spadek ciśnienia) Wzór na przeliczenie Tab. 3 ρ k= 1.25 powietrza na inne gazy V GAS =k V AIR 15 C, 1013 mbar, suchy Rodzaj gazu Ciężar właściwy [Kg/m³] (1) Gaz ziemny 0,80 1,25 (2) LPG (propan -butan) 2,08 0,77 (3) Powietrze 1,25 1,00 ρ GAS Dobór zaworu musi uwzględniać: - Zalecane spadki ciśnienia p 0,1p 1, niewłaściwe spadki ciśnienia p > p 1/2 - Zalecana prędkość przepływu w 15 m/s, niewłaściwa prędkość przepływu w > 50 m/s. Wszelkie prawa zastrzeżone Zabrania się kopiowania i powielania materiałów bez zgody firmy Baltina S.C 7/19
