ZESPOŁY SPRĘŻARKOWE DO ZASTOSOWAŃ PRZEMYSŁOWYCH I KOMERCYJNYCH BERLING REFRIGERATION GROUP KZBT-2/10-PL

Save this PDF as:

WORD PNG TXT JPG

Wielkość: px

Rozpocząć pokaz od strony:

Download "ZESPOŁY SPRĘŻARKOWE DO ZASTOSOWAŃ PRZEMYSŁOWYCH I KOMERCYJNYCH BERLING REFRIGERATION GROUP KZBT-2/10-PL"

Antoni Szewczyk
1 lat temu
Przeglądów:

Transkrypt

1 ZESPOŁY SPRĘŻARKOWE DO ZASTOSOWAŃ PRZEMYSŁOWYCH I KOMERCYJNYCH BERLING REFRIGERATION GROUP KZBT-2/10-PL

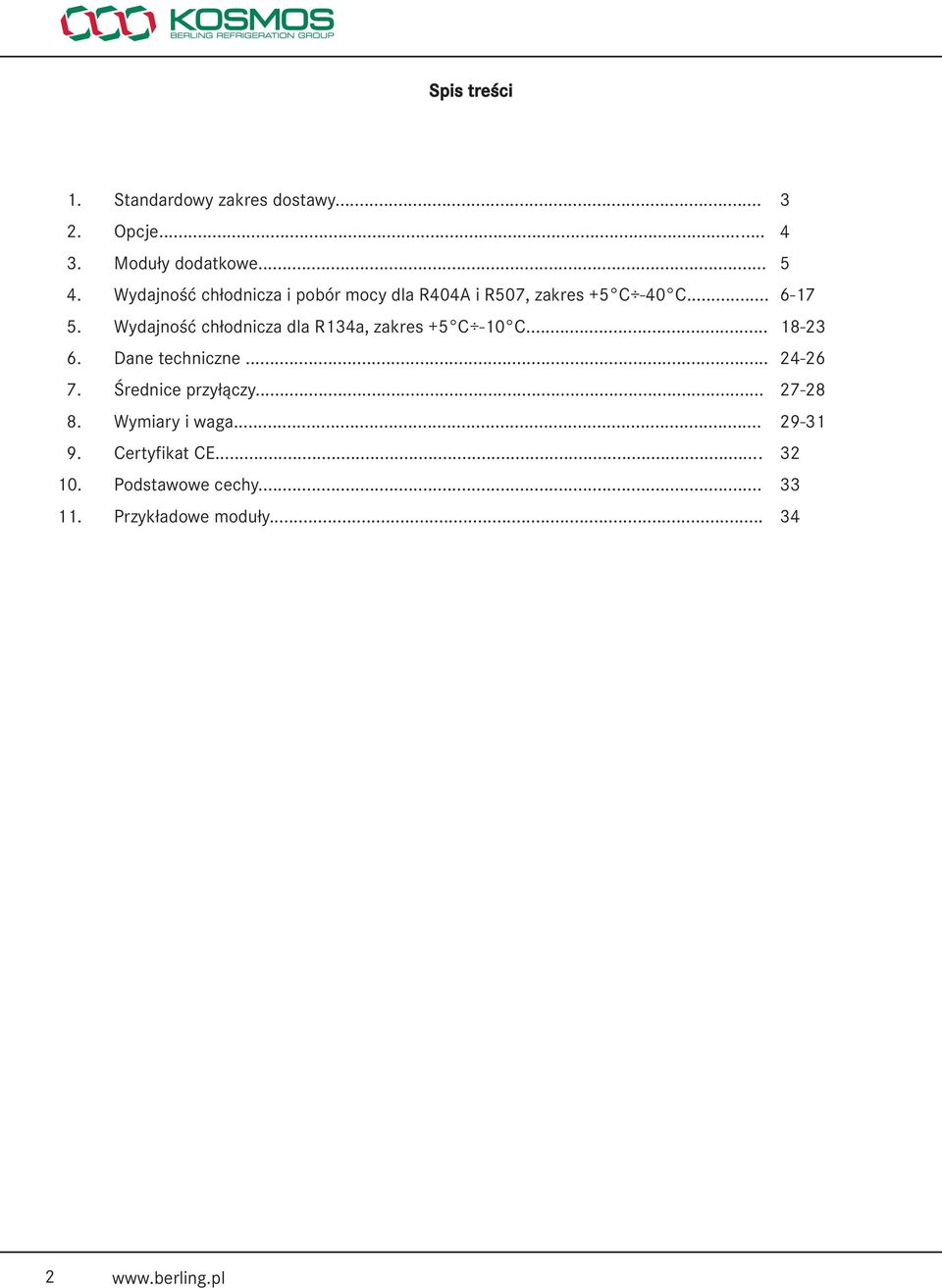

2 Spis treści 1. Standardowy zakres dostawy Opcje Moduły dodatkowe Wydajność chłodnicza i pobór mocy dla R404A i R507, zakres +5 C -40 C Wydajność chłodnicza dla R134a, zakres +5 C -10 C Dane techniczne Średnice przyłączy Wymiary i waga Certyfikat CE Podstawowe cechy Przykładowe moduły

Wydajność chłodnicza dla R134a, zakres +5 C -10 C... 6. Dane techniczne... 7. Średnice przyłączy... 8.

3 Standardowy zakres dostawy 1. Rama rama z profili zamkniętych malowana proszkowo elementy antywibracyjne z możliwością wypoziomowania zespołu sprężarkowego przyłącze do uziemienia 2. Sprężarki sprężarki półhermetyczne tłokowe firmy BITZER napełnione olejem, wyposażone w: o wziernik o grzałkę karteru o zawory odcinające na ssaniu i tłoczeniu o wewnętrzny filtr mechaniczny na ssaniu i tłumik pulsacji na tłoczeniu o urządzenie zabezpieczające uzwojenia silnika 3. Gospodarka olejowa 3.1 dla zespołów na sprężarkach: 2GC 4NCS 2, 3, 4 sprężarkowe bez regulacji wydajności - zoptymalizowany kolektor ssący (bez regulatorów poziomu oleju) z regulacjami wydajności - system gospodarki olejowej z odolejaczem i zaworem zwrotnym na tłoczeniu, zbiornikiem oleju z dwoma wziernikami i zaworami odcinającymi, regulatorami mechanicznymi poziomu oleju w sprężarkach, z wziernikami 3.2 dla zespołów na sprężarkach: 4J 6F - 2 sprężarkowe bez regulacji wydajności - zoptymalizowany kolektor ssący i wyrównanie gazowo-olejowe z regulacjami wydajności - system gospodarki olejowej z odolejaczem i zaworem zwrotnym na tłoczeniu, zbiornikiem oleju z dwoma wziernikami i zaworami odcinającymi, regulatorami mechanicznymi poziomu oleju w sprężarkach, z wziernikami 3.3 dla zespołów na sprężarkach: 4J 6F - 3, 4 sprężarkowe system gospodarki olejowej z odolejaczem i zaworem zwrotnym na tłoczeniu, zbiornikiem oleju z dwoma wziernikami i zaworami odcinającymi, regulatorami mechanicznymi poziomu oleju w sprężarkach, z wziernikami 4. Rurociąg ssący miedziany do 89 mm, powyżej 89 mm stalowy kolektor ssący filtr mechaniczny z wymiennym wkładem 5. Rurociąg tłoczny miedziany kolektor tłoczny 6. Urządzenia zabezpieczające i pomiarowe presostat nastawialny HP dla każdej sprężarki presostat nastawialny LP ogranicznik wysokiego ciśnienia zgodny z 97/23/EC (PED) (jeśli wymagany) wyłącznik bezpieczeństwa po stronie wysokiego ciśnienia zgodny z 97/23/EC (PED) manometr wysokiego i niskiego ciśnienia połączenia poliamidowymi rurkami kapilarnymi odpornymi na ozon, UV urządzenie nadzorujące olej (OLC-K1/MP54) (gdzie występuje) 7. Dokumentacja certyfikat szczelności z wykresem instrukcja obsługi deklaracja zgodności CE 8. Informacja techniczna rysunek z wymiarami zewnętrznymi i wagą, rozmieszczenie i wymiary przyłączy parametry pracy zespołu sprężarkowego 3

ssaniu i tłumik pulsacji na tłoczeniu o urządzenie zabezpieczające uzwojenia silnika 3. Gospodarka olejowa 3.

4 Opcje (nie występujące w wykonaniu standardowym) 1. Sprężarki odciążony rozruch wentylator do chłodzenia głowicy sprężarki 2. Gospodarka olejowa odolejacz zawór zwrotny na tłoczeniu za odolejaczem mechaniczne regulatory poziomu oleju z wziernikiem elektroniczne regulatory poziomu oleju z wziernikiem zawory odcinające na regulatorach poziomu oleju zawór zwrotny na tłoczeniu za sprężarkami zbiornik oleju z dwoma wziernikami i zaworami odcinającymi filtr oleju zawór odcinający za filtrem oleju zawory odcinające na wyrównaniu gazowo-olejowym wstępne napełnienie olejem 3. Rurociąg tłoczny zawór odcinający 4. Rurociąg ssący zawór odcinający przyłącze miedziane w wersji z kolektorem ze stali 5. Dodatkowe urządzenia zabezpieczająco-sterujące presostat nastawialny HP presostat nastawialny LP presostat nastawialny HP/LP dla każdej sprężarki 6. Izolacja izolowany kolektor ssący w zależności od wersji o 13 mm dla zespołów średniotemperaturowych (to = -10 C) o 25 mm dla zespołów niskotemperaturowych (to = -32 C) izolowany silnik sprężarki 7. Przetworniki ciśnienia przetwornik ciśnienia z sygnałem prądowym 4-20 ma o zakres -0,5 8 bar o zakres 0,5 30 bar przetwornik ciśnienia z sygnałem napięciowym o zakres bar o zakres bar 8. Dokumentacja schemat zespołu sprężarkowego 9. Pozostałe na życzenie zespoły powyżej 4 sprężarek, obudowa sprężarka satelitarna odzysk ciepła okablowanie elektryczne, szafa elektryczna sprężarka z falownikiem zespół dwusekcyjny, dla różnych temperatur odparowania zespół piętrowy 4

regulatorach poziomu oleju zawór zwrotny na tłoczeniu za sprężarkami zbiornik oleju z dwoma wziernikami i zaworami odcinającymi filtr oleju zawór odcinający za filtrem oleju zawory odcinające na

5 Moduły dodatkowe 1. Moduł zbiornika czynnika zbiornik pionowy wzierniki poziomu cieczy na zbiorniku zawór odcinający na wejściu do zbiornika zawór odcinający na wyjściu ze zbiornika filtr odwadniacz z wymiennymi wkładami wziernik zawór odcinający na linii cieczowej podwójny zawór odcinający do zaworu bezpieczeństwa zawór bezpieczeństwa czujnik poziomu minimalnego podstawa zgodny z PED 97/23/EC i CE 2. Moduł odzysku ciepła zintegrowany z zespołem sprężarkowym lub jako element samodzielny odzysk ciepła przegrzania całkowity odzysk ciepła 3. Moduł separatora cieczy 4. Moduł dochładzacza cieczy 5. Moduł szafy elektrycznej zintegrowany z zespołem sprężarkowym lub jako element samodzielny do montażu na podłodze lub na ścianie zaciski przyłączeniowe do podłączenia przewodów zasilających główny wyłącznik zasilania zabezpieczenia sprężarek zwarciowe i przeciążeniowe okablowanie i lampki sygnalizacyjne sterownik zespołu sprężarkowego (marka i typ podany przez klienta) 6. Pozostałe na życzenie 5

wkładami wziernik zawór odcinający na linii cieczowej podwójny zawór odcinający do zaworu bezpieczeństwa zawór bezpieczeństwa czujnik poziomu minimalnego podstawa zgodny z PED 97/23/EC i CE 2.

6 6 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507

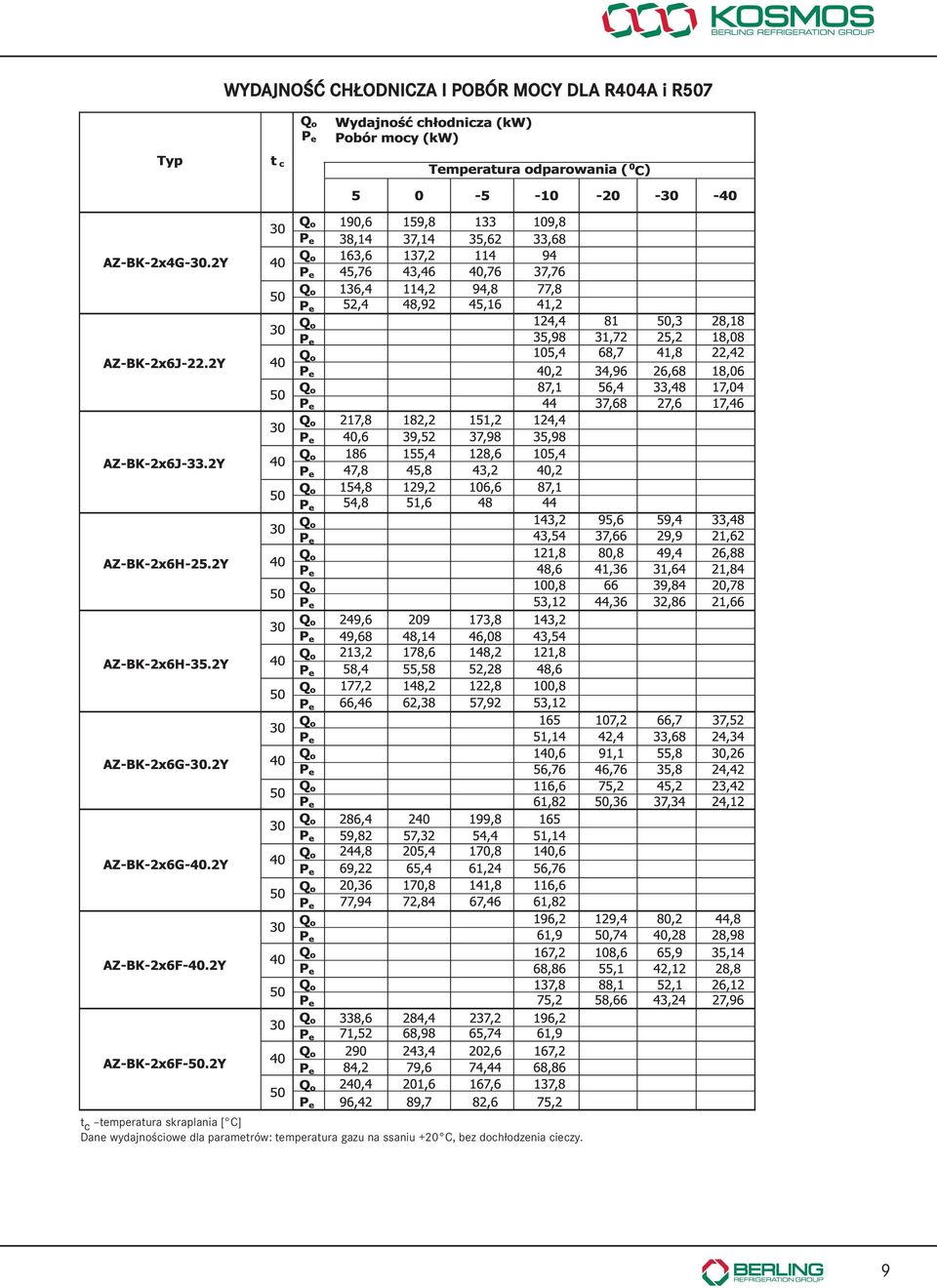

7 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507 7

8 8 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507

9 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507 t c temperatura skraplania [ C] Dane wydajnościowe dla parametrów: temperatura gazu na ssaniu +20 C, bez dochłodzenia cieczy. 9

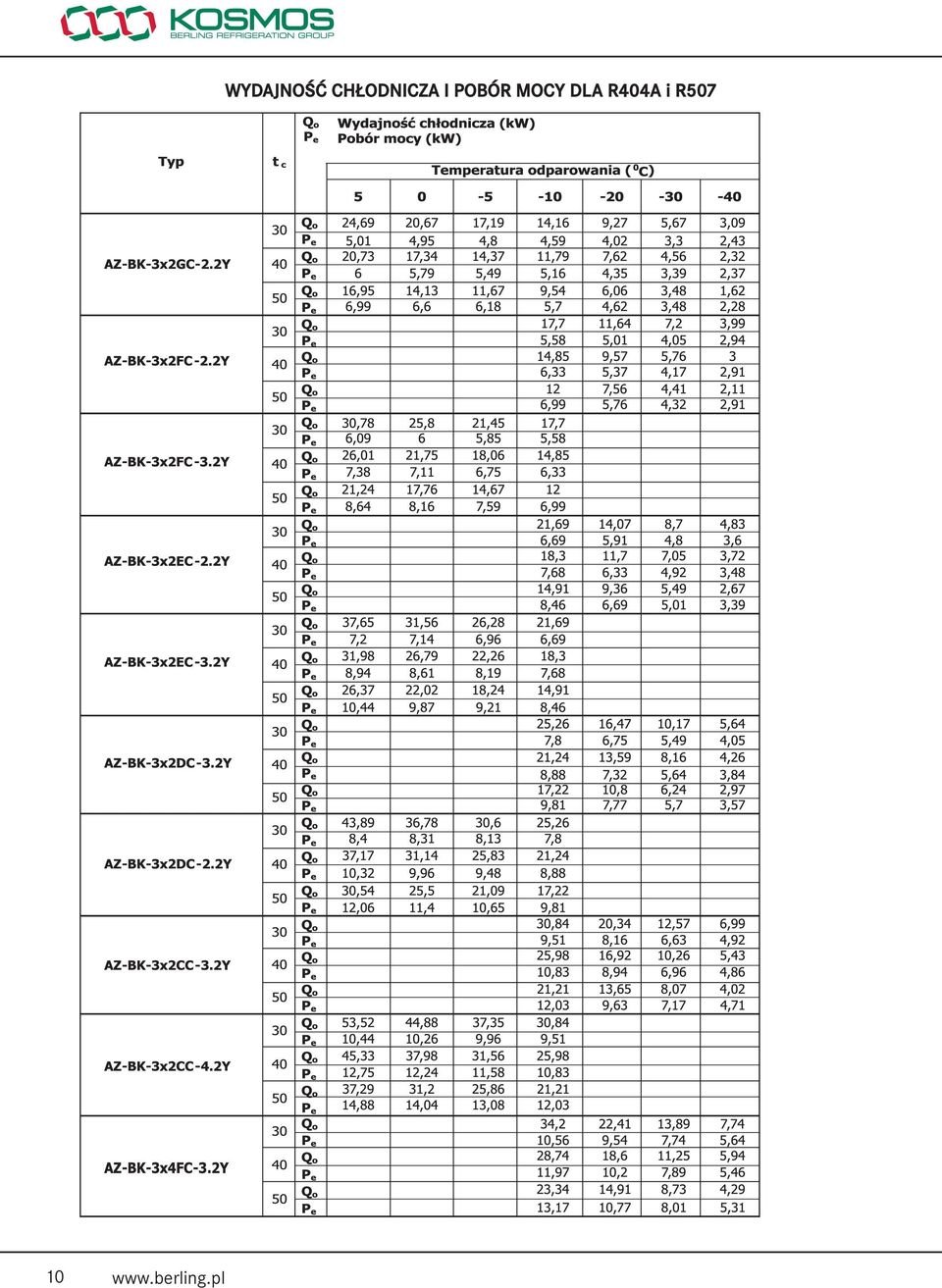

10 10 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507

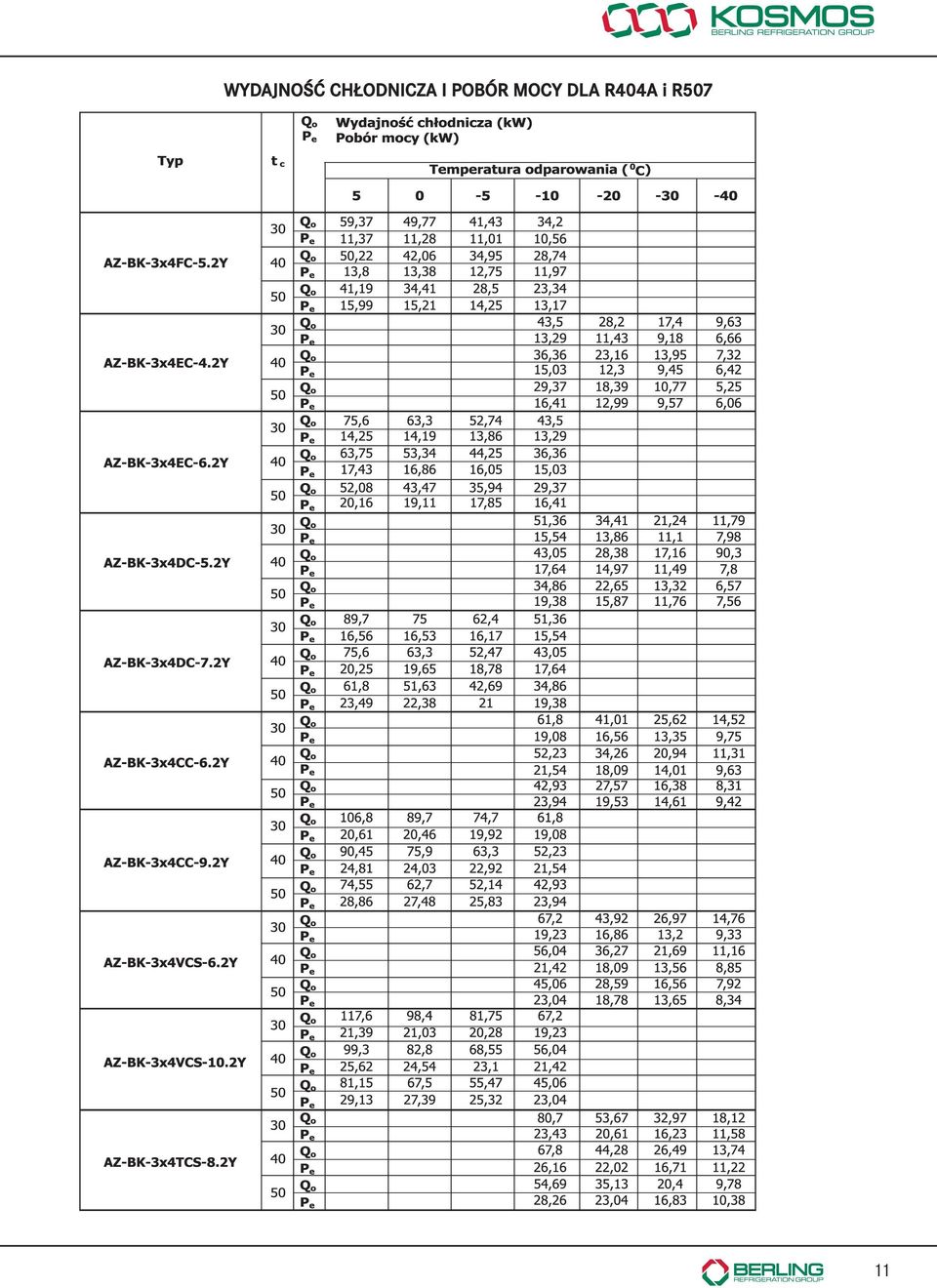

11 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507 11

12 12 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507

13 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507 t c temperatura skraplania [ C] Dane wydajnościowe dla parametrów: temperatura gazu na ssaniu +20 C, bez dochłodzenia cieczy. 13

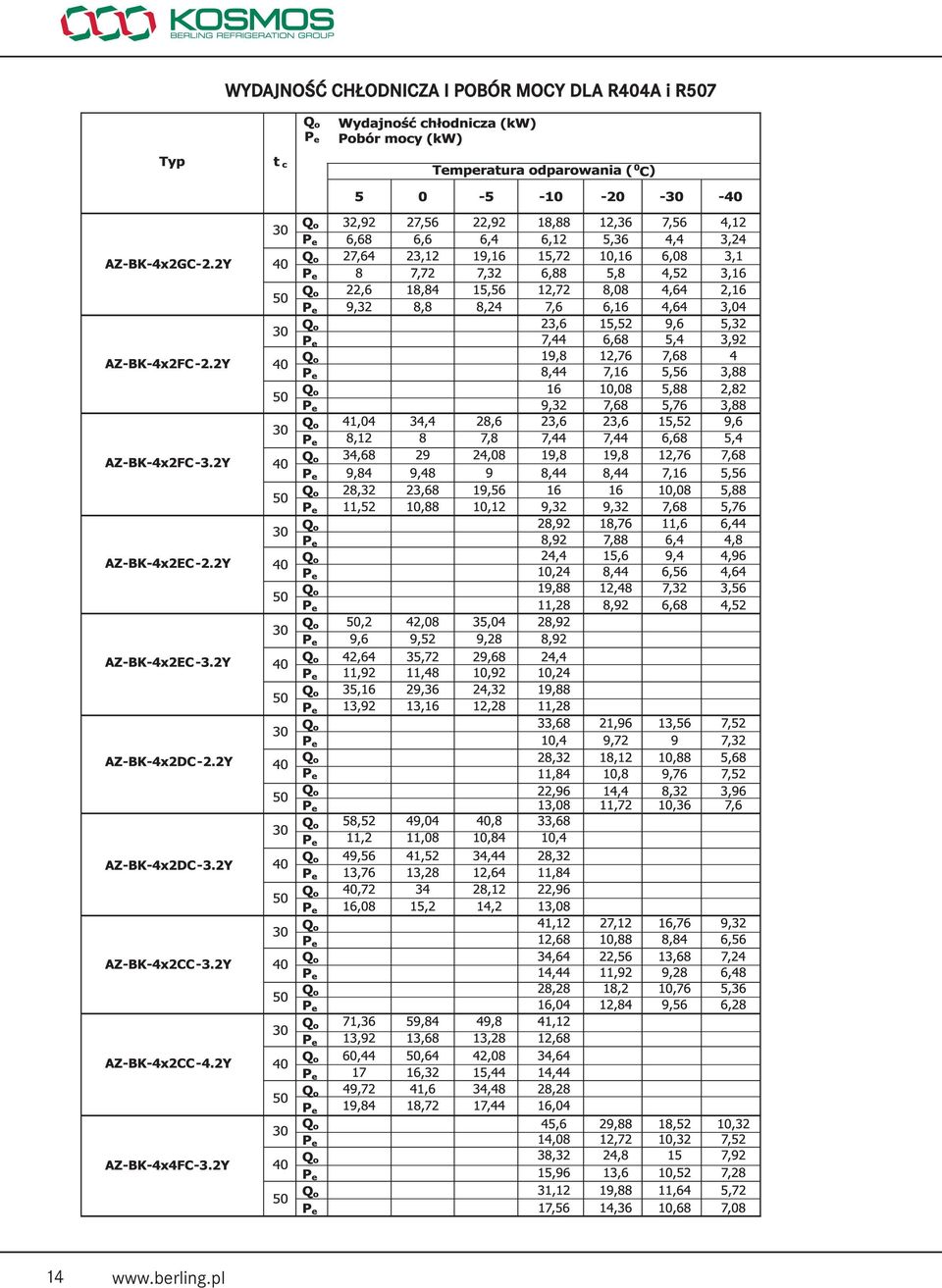

14 14 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507

15 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507 15

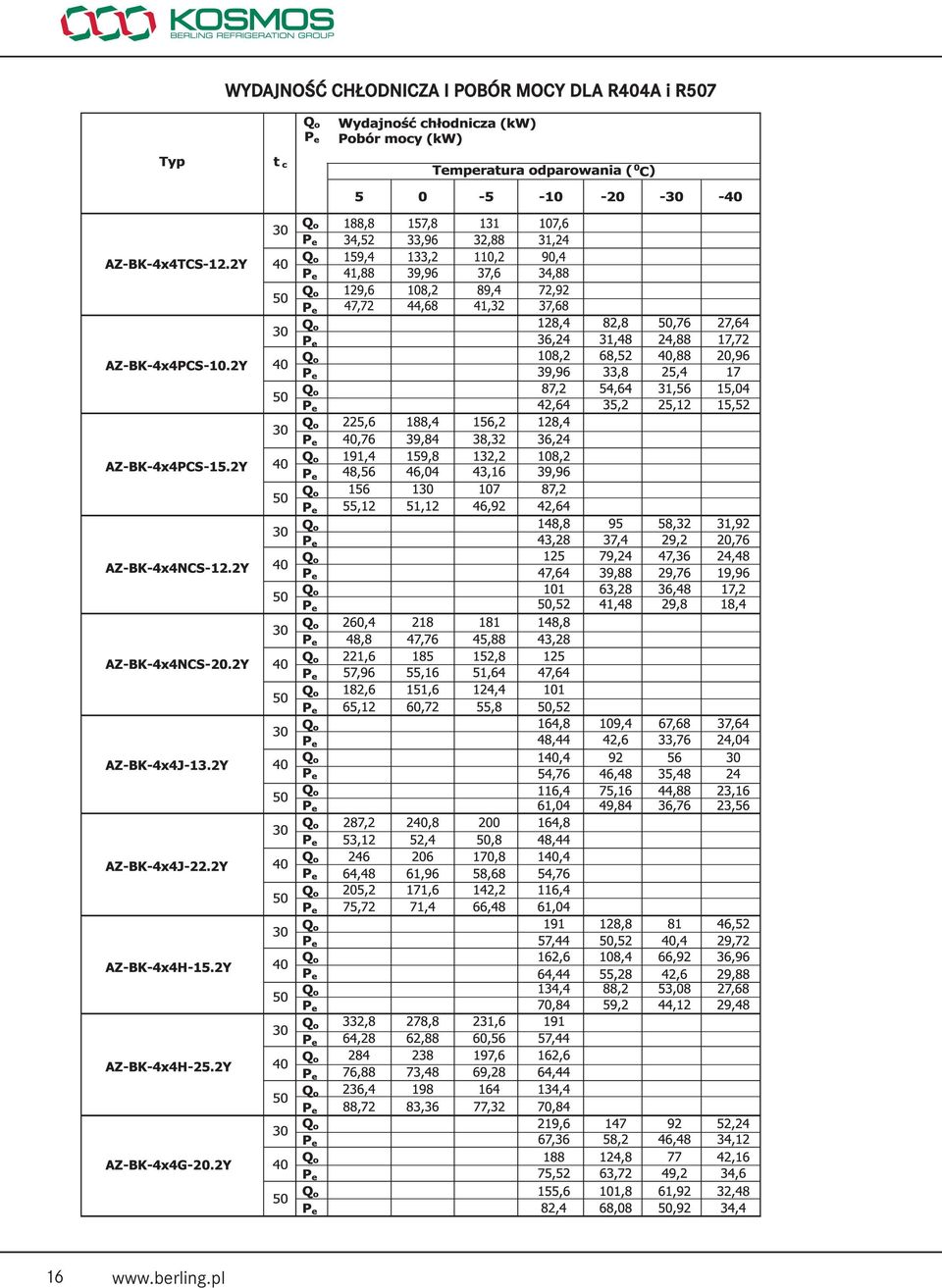

16 16 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507

17 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R404A i R507 t c temperatura skraplania [ C] Dane wydajnościowe dla parametrów: temperatura gazu na ssaniu +20 C, bez dochłodzenia cieczy. 17

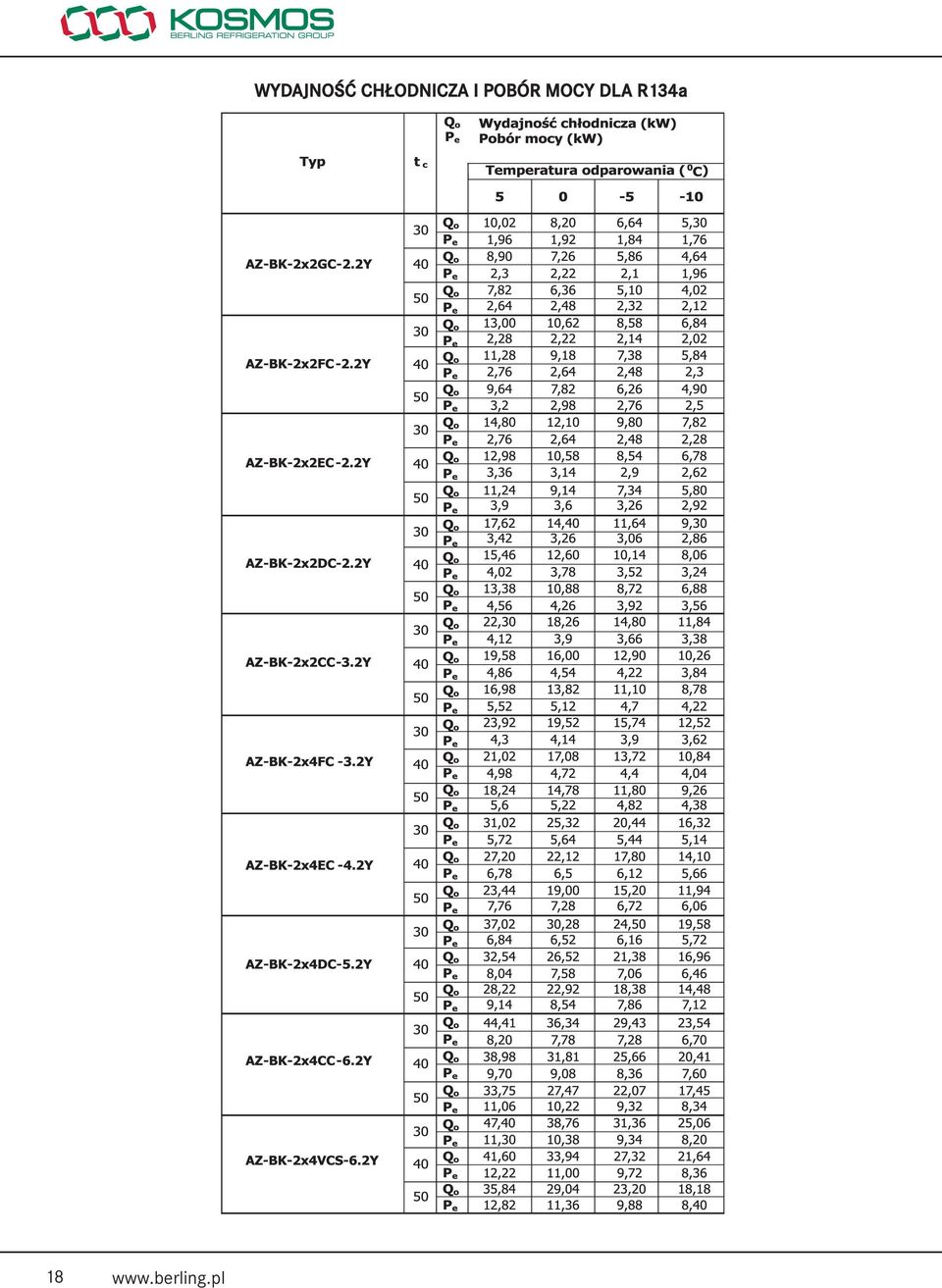

18 18 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R134a

19 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R134a t c temperatura skraplania [ C] Dane wydajnościowe dla parametrów: temperatura gazu na ssaniu +20 C, bez dochłodzenia cieczy. 19

20 20 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R134a

21 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R134a t c temperatura skraplania [ C] Dane wydajnościowe dla parametrów: temperatura gazu na ssaniu +20 C, bez dochłodzenia cieczy. 21

22 22 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R134a

23 WYDAJNOŚĆ CHŁODNICZA I POBÓR MOCY DLA R134a t c temperatura skraplania [ C] Dane wydajnościowe dla parametrów: temperatura gazu na ssaniu +20 C, bez dochłodzenia cieczy. 23

24 DANE TECHNICZNE Wartości poziomu ciśnienia akustycznego podano dla wolnej półsfery z odległości 10 m i temperatur odparowania to=-10 C/-35 C, tolerancja ±2 db(a). Więcej informacji dotyczących sprężarek tłokowych na stronie 24

25 DANE TECHNICZNE Wartości poziomu ciśnienia akustycznego podano dla wolnej półsfery z odległości 10 m i temperatur odparowania to=-10 C/-35 C, tolerancja ±2 db(a). Więcej informacji dotyczących sprężarek tłokowych na stronie 25

26 DANE TECHNICZNE Wartości poziomu ciśnienia akustycznego podano dla wolnej półsfery z odległości 10 m i temperatur odparowania to=-10 C/-35 C, tolerancja ±2 db(a). Więcej informacji dotyczących sprężarek tłokowych na stronie 26

27 ŚREDNICE PRZYŁĄCZY Cu- miedź, DN - stal 27

28 ŚREDNICE PRZYŁĄCZY Cu- miedź, DN - stal 28

29 WYMIARY I WAGA* * - podane wymiary są wymiarami zespołów w wykonaniu standardowym 29

30 WYMIARY I WAGA* * - podane wymiary są wymiarami zespołów w wykonaniu standardowym 30

31 Wymiary zespołów 2 sprężarkowych Wymiary zespołów 3 sprężarkowych Wymiary zespołów 4 sprężarkowych z regulatorami poziomu oleju 31

32 Certyfikat CE Zespoły sprężarkowe są zgodne z normami Unii Europejskiej: - maszynową 98/37/EC - niskich napięć 73/27/EEC - urządzeń ciśnieniowych 97/23/EC 32

33 Podstawowe cechy Niezawodność Niezawodne sprężarki BITZER Komponenty najlepszych marek Rurociągi z wysokiej jakości miedzi i stali Zminimalizowana ilość połączeń Kontrola jakości Test szczelności Nowoczesna zwarta konstrukcja Krótki czas produkcji Łatwy transport Łatwy rozładunek Szybki montaż na budowie Łatwa obsługa i serwis Małe gabaryty Niskie koszty eksploatacji Wysoka sprawność sprężarek Łagodne łuki zapewniające małe straty ciśnienia Odzysk ciepła Regulacja wydajności (stopniowa i płynna) Dochładzacz cieczy Korzystna cena Zoptymalizowana konstrukcja Sprawny proces produkcji Optymalnie dobrane komponenty Duży wybór wyposażenia opcjonalnego zapewniający dostosowanie zespołu do indywidualnych potrzeb Trwałe i elektrooszczędne sprężarki 33

34 Przykładowe moduły MODUŁ ZBIORNIKA CZYNNIKA MODUŁ ODZYSKU CIEPŁA MODUŁ SZAFY ELEKTRYCZNEJ 34

35 Zespół 3-sprężarkowy z zoptymalizowanym kolektorem ssącym Zespół 4-sprężarkowy 35

36 Autoryzowany Serwis Berling S.A. Al. Krakowska 80a, Stefanowo tel , fax Producent: Dołożono wszelkich starań, aby informacje zawarte w tym katalogu były aktualne w dniu oddania go do druku. Ze względu na stały rozwój technologiczny zarówno firmy Arkton, jak i dostawców komponentów do produkcji, zastrzegamy sobie prawo do wprowadzania zmian w odniesieniu do danych zawartych w tym katalogu. O zmianach Informować będziemy w możliwie najkrótszym czasie.
