1 Kolano 90 - giętarka do rur stała (warsztatowa) A Wymiar C (C = A - B) Kątownik B Giętarka warsztatowa W zależności od wymiaru A, który należy dotrzymać (odległość od końcówki rury do ściany), wyliczyć wymiar C. Zaznaczyć wymiar C na rurze. Pomiary wykonać precyzyjnie, biorąc pod uwagę rozstaw pierścienia. Przy wyżarzeniu nie przekraczać temperatury ciemno czerwonego zabarwienia. Czasami zachodzi konieczność wyżarzenia miedzi do stanu zmiękczenia przy średnicach powyżej 18 mm. prowadnica ekierka wymiar C uchwyt hak Na giętarce do rur umieścić formę (kamień) prowadnicy odpowiadającą średnicy rury do zgięcia. Ustawić rurę zahaczając ją na haku od wymiaru C. Zaznaczyć wymiar na brzegu formy(kamienia) posługując się ekierką. forma stały punkt odniesienia Sprawdzić kąt. punkty odniesienia na formie wymiar C Wygiąć rurę równomiernie i bez robienia nagłych przerw do 90 używając punktów odniesienia, jeśli są obecne.

2 Kolano 90 - giętarka kuszowa do rur Wyłącznie rury z miedzi wyżarzonej (miękkie) A Wymiar C (C = A - B) Giętarka kuszowa B Kątownik C C - Ø wewnętrzna W zależności od wymiaru A, który należy dotrzymać (odległość od końcówki rury do ściany), wyliczyć wymiar C. Zaznaczyć wymiar C na rurze. Wyznaczyć wymiar C na rurze i odjąć wartość średnicy wewnętrznej rury od strony wymiaru C. Pomiary wykonać precyzyjnie, biorąc pod uwagę rozstaw pierścienia. Wymazać ślad na kamieniu po wyznaczeniu wymiaru C. Wybrać formę i wsporniki gięcia odpowiadające średnicy rury. Część do rozgrzania Wyżarzać rurę, jeśli to konieczne, na odcinku odpowiadającym rozstawieniu dwóch wsporników gięcia. Przy wyżarzaniu nie przekraczać ciemnoczerwonego zabarwienia. C - Ø wewnętrzna Zaznaczyć wymiar C Ø wewnętrzna na płycie centralnej formy. Naciskać wielokrotnie, aż do otrzymania kąta 90. Sprawdzić dokładność wygięcia. dźwignia powrotnika Wyciągnąć formę(kamień) giętarki poruszając dzwignię powrotnika.

3 Kolano < 90 - giętarka do rur stała (warsztatowa) Giętarka warsztatowa Kątownik nastawny Wyznaczyć na miejscu wymiar C oraz kąt wygięcia przy pomocy kątownika rozkładanego. Można również użyć pałeczkę spoiwa. Zaznaczyć wymiar C na kątowniku rozkładanym (nastawnym). Czasami trzeba wyżarzać miedź do średnic wyższych niż 18 mm w stanie wyżarzania. Przy wyżarzaniu nie przekraczać ciemnoczerwonego zabarwienia. wymiar C Ustawić formę (kamień) prowadnicy odpowiadającej średnicy rury do wygięcia. Ustawić rurę w giętarce. Ustawić kątownik rozkładany zgodnie ze schematem. Koniec rury przyłożyć do oznaczenia wymiaru C na kątowniku rozkładanym. Wygiąć rurę do pożądanego kąta, stopniowo, bez nagłych ruchów, sprawdzając kąt za pomocą rozkładanego kątownika.

4 Kolano < 90 - giętarka kuszowa do rur Wyłącznie rury z miedzi wyżarzonej Giętarka kuszowa Rozkładany kątownik nastawny C C Wyznaczyć na miejscu wymiar C i kąt zgięcia przy pomocy rozkładanego kątownika. Zaznaczyć wymiar C na rurze. (Uwaga: nie odejmować wartości średnicy wewnętrznej rury, jak pokazano w uwadze nr 5.) Można również użyć pałeczkę spoiwa. Wybrać formę (kamień) i wsporniki gięcia odpowiadające średnicy rury. część do wyżarzania Wyżarzać rurę, jeśli to konieczne, na odcinku odpowiadającym rozstawieniu dwóch wsporników gięcia. Przy wyżarzaniu nie przekraczać ciemnoczerwonego zabarwienia. C Zaznaczyć wymiar C Ø wewnętrzna na płycie centralnej formy. Naciskać wielokrotnie, aż do otrzymania kąta w kształcie rozkładanego kątownika. Wyciągnąć formę giętarki poruszając dzwignię powrotnika. dźwignia powrotnika Sprawdzić długość i przyciąć, jeśli to konieczne.

5 Wygięcie obustronne do osi C Giętarka warsztatowa Zaproponowana metoda jest metodą praktyczną z placu budowy, pozwala wykonać wygięcie obustronne do osi o wymiarze bardzo precyzyjnym, ale jest odpowiednia, jeśli wymiar przeszkody przekracza 40 mm. W celu wykonania pracy bardziej precyzyjnej, należy wytrasować szablon. Przy wykonywaniu operacji złożonych, to jest gięcia i wygięcia obustronnego do osi, zacząć od tego ostatniego. Zaznaczyć na rurze wymiar C + 20 mm marginesu, tak aby uzyskać oś wygięcia obustronnego do osi oś wygięcia obustronnego do osi Obliczyć długość X za pomocą następującego wzoru. zewnętrznej rury do wygięcia Przykład: rura 16 x 1 i przeszkoda o Ø zewnętrznej 40: = 38 zewnętrznej przeszkody oś wygięcia obustronnego do osi Wyznaczyć długość X z jednej strony i z drugiej strony osi wygięcia obustronnego do osi Nie zapomnieć oznaczyć rury na całej długości oraz zapisać punkty odniesienia A i B. CIĄG DALSZY

6 Wygięcie obustronne do osi Ustawić jeden z punktów końcowych (B na schemacie obok) na punkcie 0 formy (kamienia) giętarki. Wygiąć całą zakreskowaną część. punkt do zaznaczenia ołówkiem Zaznaczyć na formie do wyginania oś wygięcia obustronnego do osi Odwrócić rurę i ustawić punkt A tuż za mocowaniem giętarki. prowadnica dwa punkty odniesienia Wygiąć w taki sposób, aby punkt zaznaczony na formie w etapie 6, odpowiadał punktowi (wspornikowi) na prowadnicy. Podnieść rurę, odwrócić, aby przeprowadzić taką samą operację począwszy od punktu B, ostatni etap wyginania. Jeśli to konieczne wyżarzać kolanka, aby poprawić wyginanie i owalność wygięcie obustronne do osi

7 Złącze bagnetowe przy pomocy giętarki warsztatowej (stała) Kątownik Giętarka warsztatowa wymiar C początek wyginania Zaznaczyć na rurze wymiar C, który należy dotrzymać. Ustawić rurę tak, aby skrajny punkt wymiaru C znalazł się na wysokości 45. metrówka Dokładnie sprawdzić pomiar. Wygiąć, tak aby uzyskać wymiar H/3 pomiędzy prowadnicą, a kątem 0 zaznaczonym na formie. Odwrócić rurę w giętarce i ustawić kątownik równolegle do rury. Przesunąć rurę na prawo lub na lewo, aby otrzymać wymiar H. Przed przystąpieniem do wyginania sprawdzić owalność rury. Wyginać do momentu, aż osie rury będą równoległe.

8 Wygięcie obustronne do osi przy pomocy giętarki warsztatowej Kątownik Giętarka warsztatowa Zaproponowana metoda nie pozwala wykonać wygięcia obustronnego do osi o bardzo precyzyjnym wymiarze, ale nadaje się do wszystkich typów przeszkód. Ø przeszkód Wartość B do odjęcia od wymiaru C Tablica zaokrąglonych wartości (w mm) używanych przy tej metodzie. wymiar C - B początek wyginania Zaznaczyć na rurze wymiar C-B (wartość B z tabeli), który należy dotrzymać. Wyznaczony punkt końcowy ustawić na wysokości 45. metrówka Dokładnie sprawdzić pomiar. Wygiąć, aż do uzyskania wymiaru H/3 pomiędzy prowadnicą, a punktem 0 na formie. Odwrócić rurę w giętarce i ustawić kątownik równolegle do rury. Przesunąć rurę na prawo lub na lewo, aby otrzymać wymiar H. Przed przystąpieniem do wyginania sprawdzić owalność rury. CIĄG DALSZY

9 Wygięcie obustronne do osi przy pomocy giętarki warsztatowej punkt najbliższy pomiędzy formą a prowadnicą Wygiąć, aż do momentu gdy osi rury będą równoległe. Na formie wyznaczyć punkt miejsca, w których forma (kamień) jest najbliżej prowadnicy (punkt styczności). metrówka Wygiąć, aż do uzyskania wymiaru H/3 pomiędzy prowadnicą, a punktem poprzednio zaznaczonym na formie. Odwrócić rurę w giętarce i ustawić kątownik na osi rury. Sprawdzić wymiar H i poprawić jeśli to konieczne. Uwaga: ten etap jest szczególnie ważny dla prawidłowego wykonania wygięcia obustronnego do osi. Jeszcze raz skontrolować ustawienie kątownika, osi rury i formy. Przed wyginaniem sprawdzić owalność rury. Jeśli to konieczne poprawić wymiary i owalność wygięcia obustronnego do osi po wyżarzaniu kolanek. Wyginać do osiągnięcia wyrównania osi rury.

10 Złącze bagnetowe przy pomocy giętarki kuszowej Giętarka kuszowa Kątownik Kątownik rozwierany (nastawny) wymiar minimalny Wybrać formę (kamień) i wsporniki giętarki odpowiadające średnicy rury. Ustawić końcówkę rury na brzegu wspornika giętarki. Zostawić 2 cm luzu przed określeniem minimalnego wymiaru, od którego powinno zacząć się złącze bagnetowe. Wyznaczyć na rurze punkt odpowiadający środkowi formy do wyginania. obszar do rozgrzania punkt odniesienia Jeśli to konieczne wyżarzać rurę na obszarze odpowiadającym rozstawieniu dwóch wsporników do wyginania. Przy wyżarzaniu nie przekraczać koloru ciemno-czerwonego i ochłodzić przed wyginaniem. Wybrać kąt wygięcia z poniższej tabeli w zależności od wymiaru H: od 1 do 5 cm od 5 do 10 cm od 10 do 15 cm Kąt Ustawić kątownik rozwierany (nastawny) według wybranego kąta. Ustawić wspornik w osi formy do wyginania. Wielokrotnie nacisnąć, aż do otrzymania wybranego kąta. Sprawdzić kąt wygięcia używając kątownik rozwierany. dźwignia powrotu Wyciągnąć formę do wyginania uruchamiając dźwignię powrotu. CIĄG DALSZY

11 Złącze bagnetowe przy pomocy giętarki kuszowej Aby uwidocznić oś rury potrzeć metalowym przedmiotem trzymanym poziomo. kątownik metr punkt do zaznaczenia Ustawić kątownik na osi rury i zaznaczyć nowy punkt odniesienia na wymiarze H. wymiar H obszar do rozgrzania punkt odniesienia Jeśli to konieczne wyżarzać rurę na obszarze odpowiadającym rozstawieniu dwóch wsporników do wyginania. Przy wyżarzaniu nie przekraczać koloru ciemno-czerwonego i ochłodzić przed wyginaniem. Sprawdzić płaskie położenie rury w giętarce przed przystąpieniem do wyginania. dźwignia powrotu Ustawić rurę tak, aby punkt odniesienia na wymiarze H znalazł się na środku formy do wyginania. Wielokrotnie nacisnąć, zakończyć wyginanie jeśli obie osie rury są równoległe. Jeśli to konieczne poprawić wymiar H i płaskość wygięcia złącza bagnetowego po wyżarzaniu kolanek. dźwignia powrotu Wyciągnąć formę do wyginania uruchamiając dźwignię powrotu.

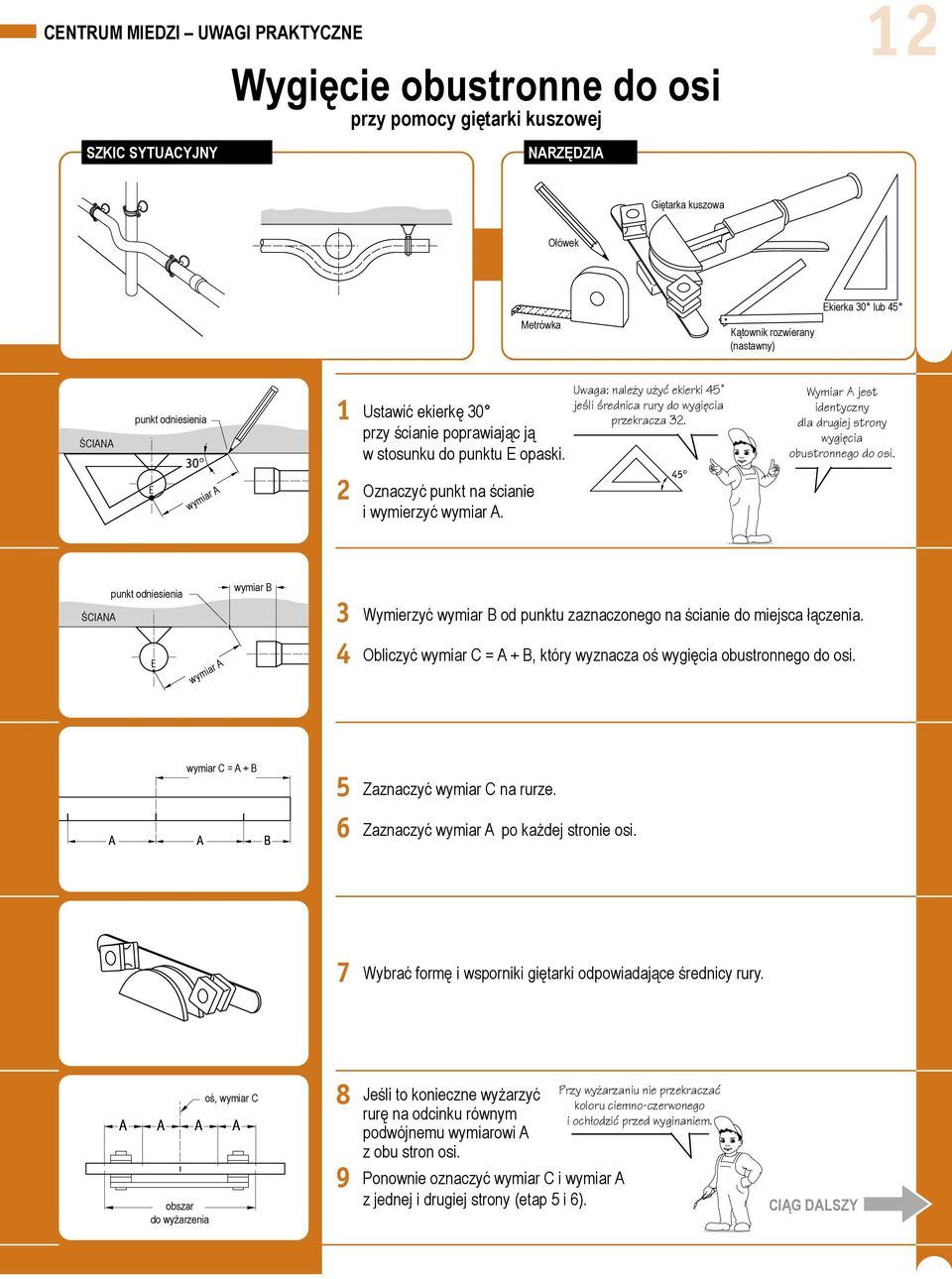

12 Wygięcie obustronne do osi przy pomocy giętarki kuszowej Giętarka kuszowa Kątownik rozwierany (nastawny) Ekierka 30 lub 45 ŚCIANA punkt odniesienia Ustawić ekierkę 30 przy ścianie poprawiając ją w stosunku do punktu E opaski. Uwaga: należy użyć ekierki 45 jeśli średnica rury do wygięcia przekracza 32. Wymiar A jest identyczny dla drugiej strony wygięcia obustronnego do osi. wymiar A Oznaczyć punkt na ścianie i wymierzyć wymiar A. ŚCIANA punkt odniesienia wymiar B Wymierzyć wymiar B od punktu zaznaczonego na ścianie do miejsca łączenia. wymiar A Obliczyć wymiar C = A + B, który wyznacza oś wygięcia obustronnego do osi. wymiar C = A + B Zaznaczyć wymiar C na rurze. Zaznaczyć wymiar A po każdej stronie osi. Wybrać formę i wsporniki giętarki odpowiadające średnicy rury. obszar do wyżarzenia oś, wymiar C Jeśli to konieczne wyżarzyć rurę na odcinku równym podwójnemu wymiarowi A z obu stron osi. Ponownie oznaczyć wymiar C i wymiar A z jednej i drugiej strony (etap 5 i 6). Przy wyżarzaniu nie przekraczać koloru ciemno-czerwonego i ochłodzić przed wyginaniem. CIĄG DALSZY

13 Wygięcie obustronne do osi przy pomocy giętarki kuszowej oś, wymiar C Ustawić jeden z dwóch punktów końcowych wymiaru A na osi formy giętarki. Ułatwić kątownik rozwierany w zależności od wybranego kąta ekierki (30 lub 45 ) Kilka razy nacisnąć, aby otrzymać kąt wyznaczony kątownikiem rozwieranym. Należy liczyć ilość nacisków, aby powtórzyć tę samą ilość przy gięciu rury z drugiej strony. dźwignia powrotu Wyciągnąć formę do wyginania uruchamiając dźwignię powrotu. Sprawdzić płaskie położenie rury w giętarce przed przystąpieniem do wyginania. Ustawić punkt zaznaczony z drugiej strony na osi formy do gięcia. Wykonać drugie zgięcie wykonując taką sama liczbę nacisków, jak w etapie 11. Sprawdzić kąt posługując się kątownikiem rozwieranym. dźwignia powrotu Wyciągnąć formę do wyginania uruchamiając dźwignię powrotu. Odwrócić rurę i ustawić oś wygięcia obustronnego do osi na osi formy do giętarki. Sprawdzić płaskie położenie rury w giętarce przed przystąpieniem do wyginania. Wyginać aż do uzyskania położenia w jednej linii obu osi rury. Jeśli to konieczne poprawić wymiary i owalność wygięcia obustronnego do osi po wyżarzaniu kolanek. Wyciągnąć formę do wyginania uruchamiając dźwignię powrotu. dźwignia powrotu
