1 push INSTRUKCJA MONTAŻU Fire Line A B C x 1 x 4 x 8 D E F G x 8 x 1 H I x 1 x 1 x 1 x 1 H2 L H H1 [mm] H 128 L1 D1 H1 125 H2 3 L 990 D L1 970 L2 L L2 800 D 365 D1 350 Zamontować kratkę wentylacyjną dołączoną do wyrobu lub wykonaną samodzielnie. Należy pamiętać, że kratka musi mieć powierzchnię minimalną 150cm 2. Nie ustawiać urządzenia w miejscach występowania dużych przeciągów powietrza, w pobliżu wentylatorów, nawiewów itp. W pobliżu urządzenia musi znajdować się gaśnica śniegowa (CO 2 ) lub proszkowa. Montaż urządzenia musi umożliwiać bezproblemowe wyjęcie go, w celu serwisowania. Copyright 2011 Planika Sp. z o.o. WYDANIE i0350#14 z dnia

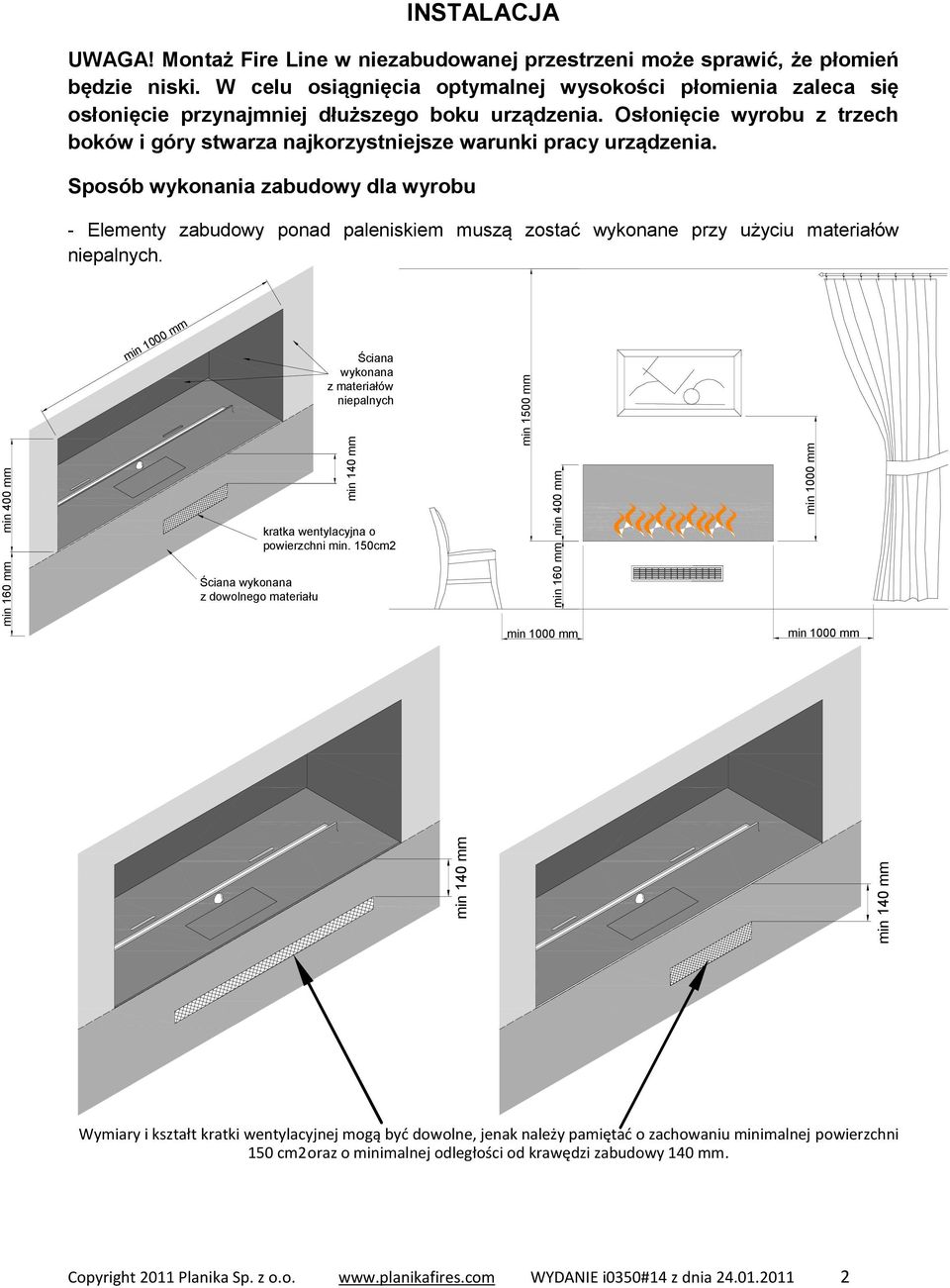

2 INSTALACJA UWAGA! Montaż Fire Line w niezabudowanej przestrzeni może sprawić, że płomień będzie niski. W celu osiągnięcia optymalnej wysokości płomienia zaleca się osłonięcie przynajmniej dłuższego boku urządzenia. Osłonięcie wyrobu z trzech boków i góry stwarza najkorzystniejsze warunki pracy urządzenia. Sposób wykonania zabudowy dla wyrobu - Elementy zabudowy ponad paleniskiem muszą zostać wykonane przy użyciu materiałów niepalnych. min 400 mm min 140 mm min 140 mm min 160 mm min 1000 mm Ściana wykonana z dowolnego materiału Ściana wykonana z materiałów niepalnych min 140 mm kratka wentylacyjna o powierzchni min. 150cm2 min 1500 mm min 160 mm min 400 mm min 1000 mm min 1000 mm min 1000 mm Wymiary i kształt kratki wentylacyjnej mogą być dowolne, jenak należy pamiętać o zachowaniu minimalnej powierzchni 150 cm2 oraz o minimalnej odległości od krawędzi zabudowy 140 mm. Copyright 2011 Planika Sp. z o.o. WYDANIE i0350#14 z dnia

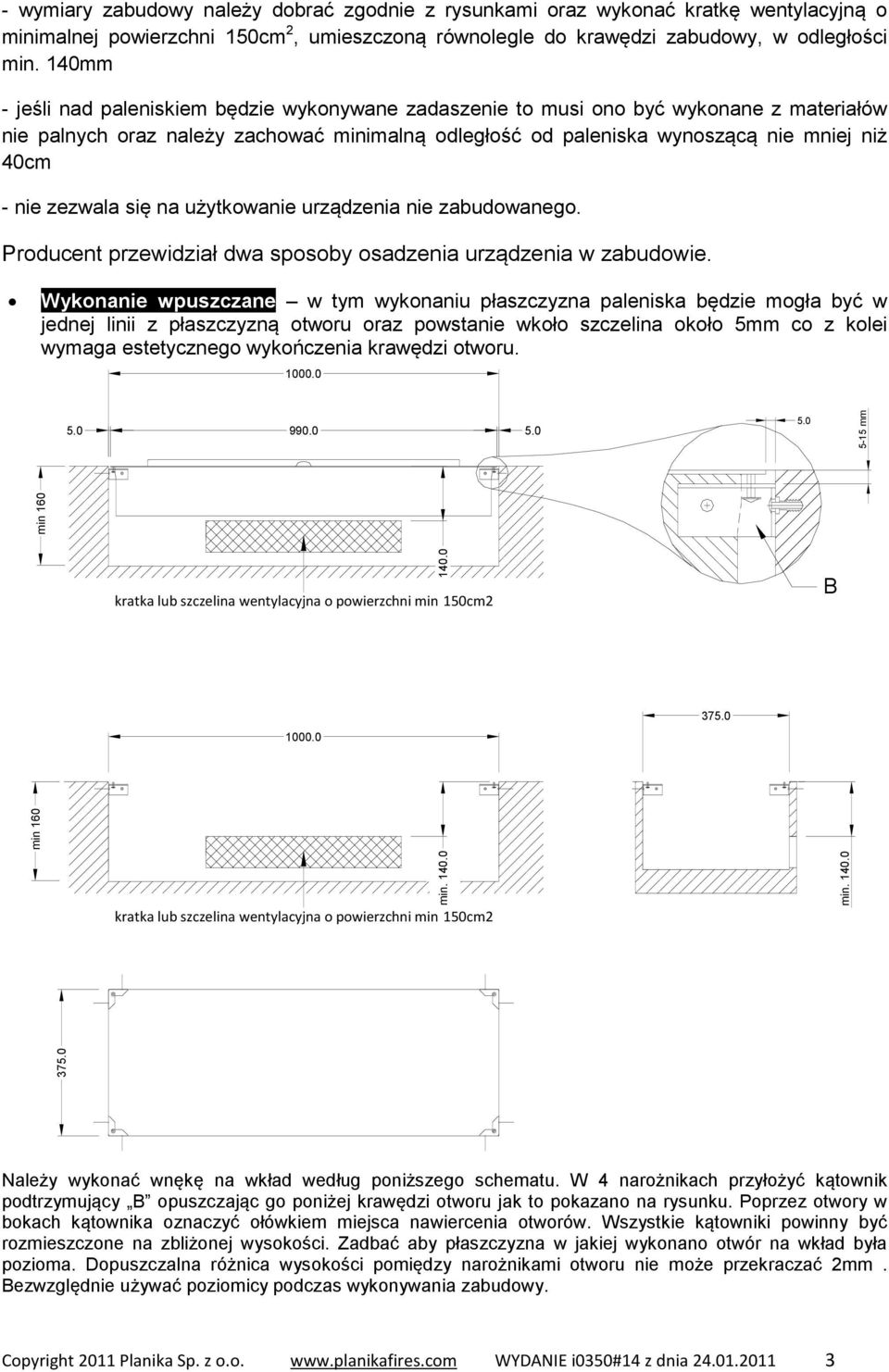

3 - wymiary zabudowy należy dobrać zgodnie z rysunkami oraz wykonać kratkę wentylacyjną o minimalnej powierzchni 150cm 2, umieszczoną równolegle do krawędzi zabudowy, w odległości min. 140mm - jeśli nad paleniskiem będzie wykonywane zadaszenie to musi ono być wykonane z materiałów nie palnych oraz należy zachować minimalną odległość od paleniska wynoszącą nie mniej niż 40cm - nie zezwala się na użytkowanie urządzenia nie zabudowanego. Producent przewidział dwa sposoby osadzenia urządzenia w zabudowie. Wykonanie wpuszczane w tym wykonaniu płaszczyzna paleniska będzie mogła być w jednej linii z płaszczyzną otworu oraz powstanie wkoło szczelina około 5mm co z kolei wymaga estetycznego wykończenia krawędzi otworu mm kratka lub szczelina wentylacyjna o powierzchni min 150cm min 160 min 160 B kratka lub szczelina wentylacyjna o powierzchni min 150cm Należy wykonać wnękę na wkład według poniższego schematu. W 4 narożnikach przyłożyć kątownik podtrzymujący B opuszczając go poniżej krawędzi otworu jak to pokazano na rysunku. Poprzez otwory w bokach kątownika oznaczyć ołówkiem miejsca nawiercenia otworów. Wszystkie kątowniki powinny być rozmieszczone na zbliżonej wysokości. Zadbać aby płaszczyzna w jakiej wykonano otwór na wkład była pozioma. Dopuszczalna różnica wysokości pomiędzy narożnikami otworu nie może przekraczać 2mm. Bezwzględnie używać poziomicy podczas wykonywania zabudowy. Copyright 2011 Planika Sp. z o.o. WYDANIE i0350#14 z dnia

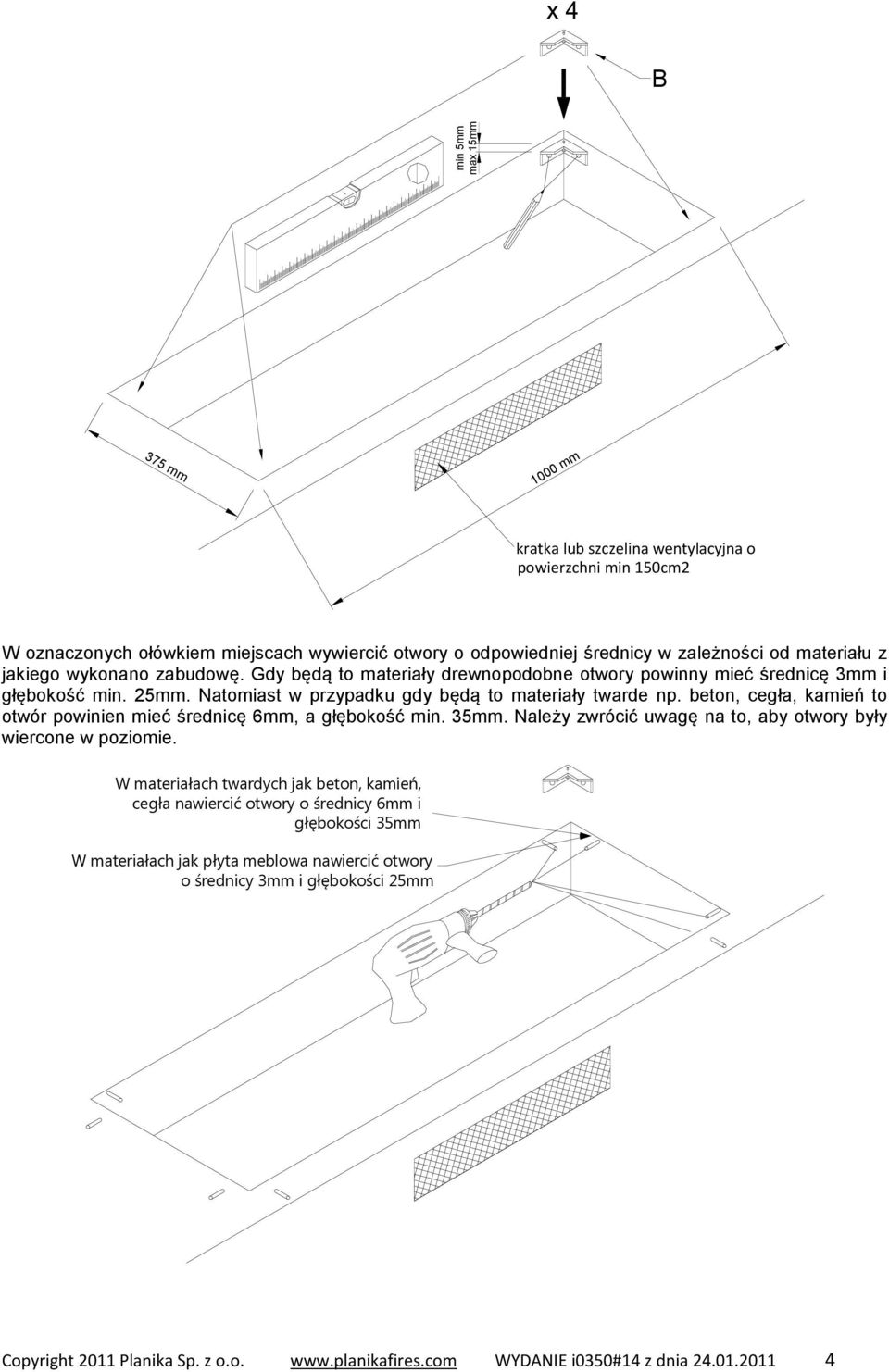

4 B min 5mm max 15mm 375 mm 1000 mm kratka lub szczelina wentylacyjna o powierzchni min 150cm2 W oznaczonych ołówkiem miejscach wywiercić otwory o odpowiedniej średnicy w zależności od materiału z jakiego wykonano zabudowę. Gdy będą to materiały drewnopodobne otwory powinny mieć średnicę 3mm i głębokość min. 25mm. Natomiast w przypadku gdy będą to materiały twarde np. beton, cegła, kamień to otwór powinien mieć średnicę 6mm, a głębokość min. 35mm. Należy zwrócić uwagę na to, aby otwory były wiercone w poziomie. W materiałach twardych jak beton, kamień, cegła nawiercić otwory o średnicy 6mm i głębokości 35mm W materiałach jak płyta meblowa nawiercić otwory o średnicy 3mm i głębokości 25mm Copyright 2011 Planika Sp. z o.o. WYDANIE i0350#14 z dnia

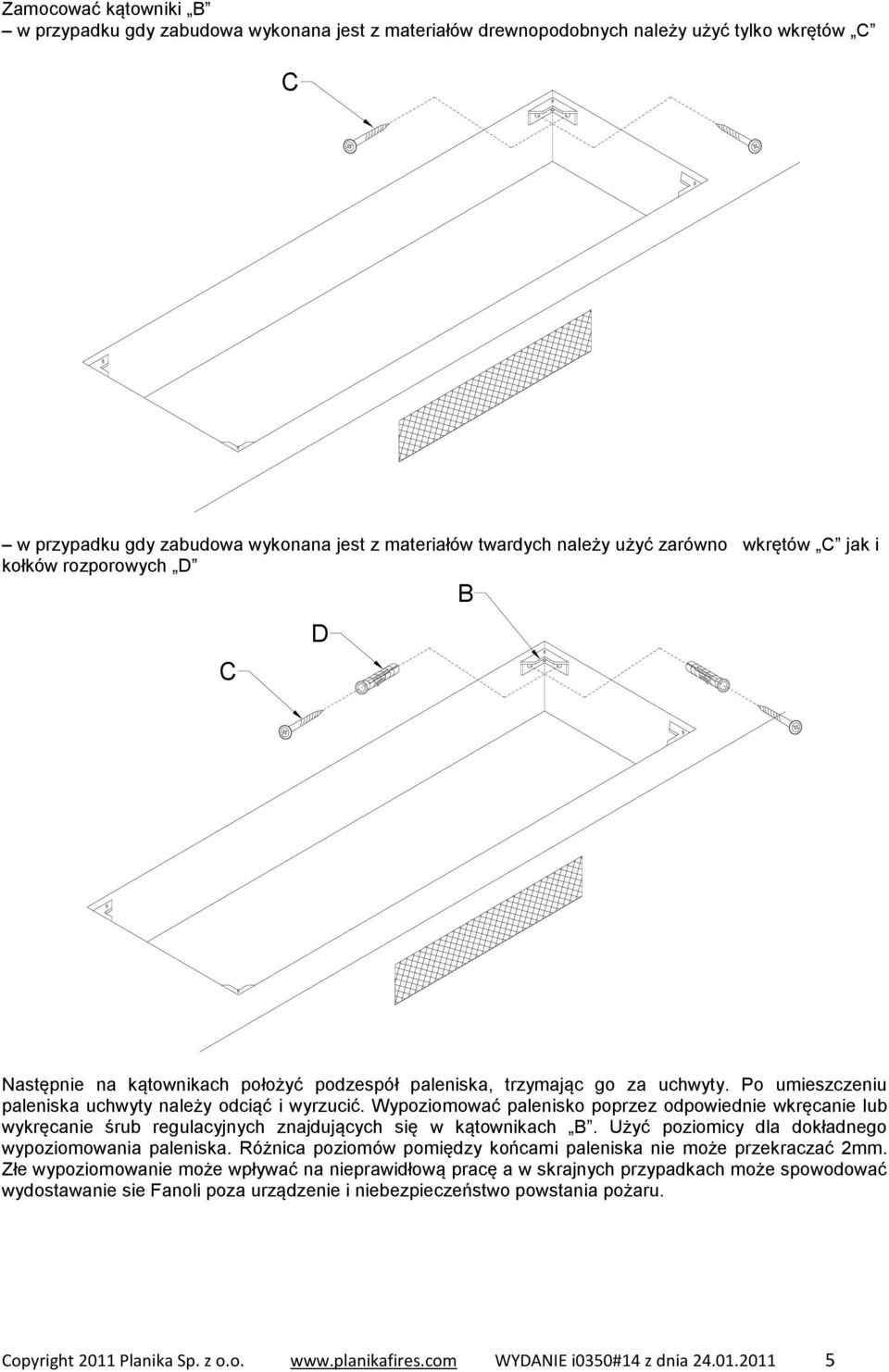

5 Zamocować kątowniki B w przypadku gdy zabudowa wykonana jest z materiałów drewnopodobnych należy użyć tylko wkrętów C C w przypadku gdy zabudowa wykonana jest z materiałów twardych należy użyć zarówno wkrętów C jak i kołków rozporowych D C D B Następnie na kątownikach położyć podzespół paleniska, trzymając go za uchwyty. Po umieszczeniu paleniska uchwyty należy odciąć i wyrzucić. Wypoziomować palenisko poprzez odpowiednie wkręcanie lub wykręcanie śrub regulacyjnych znajdujących się w kątownikach B. Użyć poziomicy dla dokładnego wypoziomowania paleniska. Różnica poziomów pomiędzy końcami paleniska nie może przekraczać 2mm. Złe wypoziomowanie może wpływać na nieprawidłową pracę a w skrajnych przypadkach może spowodować wydostawanie sie Fanoli poza urządzenie i niebezpieczeństwo powstania pożaru. Copyright 2011 Planika Sp. z o.o. WYDANIE i0350#14 z dnia

6 ~5 mm ~5 mm Uchwyt A po umieszczeniu podzespołu A powstaje szczelina pomiędzy płaszczyzną paleniska a otworem równa około 5mm. Aby wypoziomować wkład należy wyregulować śruby mocujące kątowniki. Odchylenie w poziomie wkładu nie może być większe niż 2 mm. ~5 mm ~5 mm Copyright 2011 Planika Sp. z o.o. WYDANIE i0350#14 z dnia

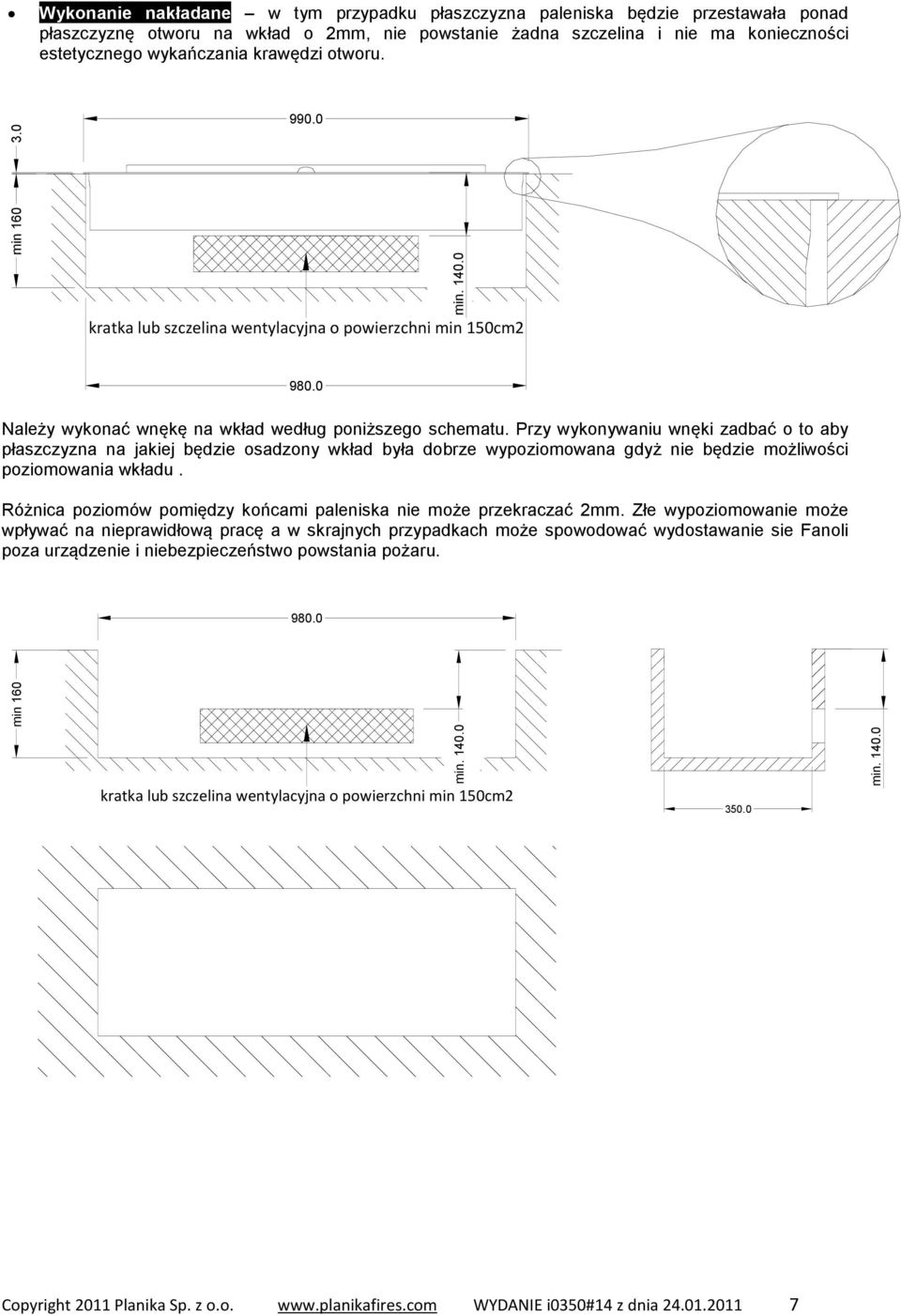

7 Wykonanie nakładane w tym przypadku płaszczyzna paleniska będzie przestawała ponad płaszczyznę otworu na wkład o 2mm, nie powstanie żadna szczelina i nie ma konieczności estetycznego wykańczania krawędzi otworu min 160 kratka lub szczelina wentylacyjna o powierzchni min 150cm Należy wykonać wnękę na wkład według poniższego schematu. Przy wykonywaniu wnęki zadbać o to aby płaszczyzna na jakiej będzie osadzony wkład była dobrze wypoziomowana gdyż nie będzie możliwości poziomowania wkładu. Różnica poziomów pomiędzy końcami paleniska nie może przekraczać 2mm. Złe wypoziomowanie może wpływać na nieprawidłową pracę a w skrajnych przypadkach może spowodować wydostawanie sie Fanoli poza urządzenie i niebezpieczeństwo powstania pożaru min 160 kratka lub szczelina wentylacyjna o powierzchni min 150cm Copyright 2011 Planika Sp. z o.o. WYDANIE i0350#14 z dnia

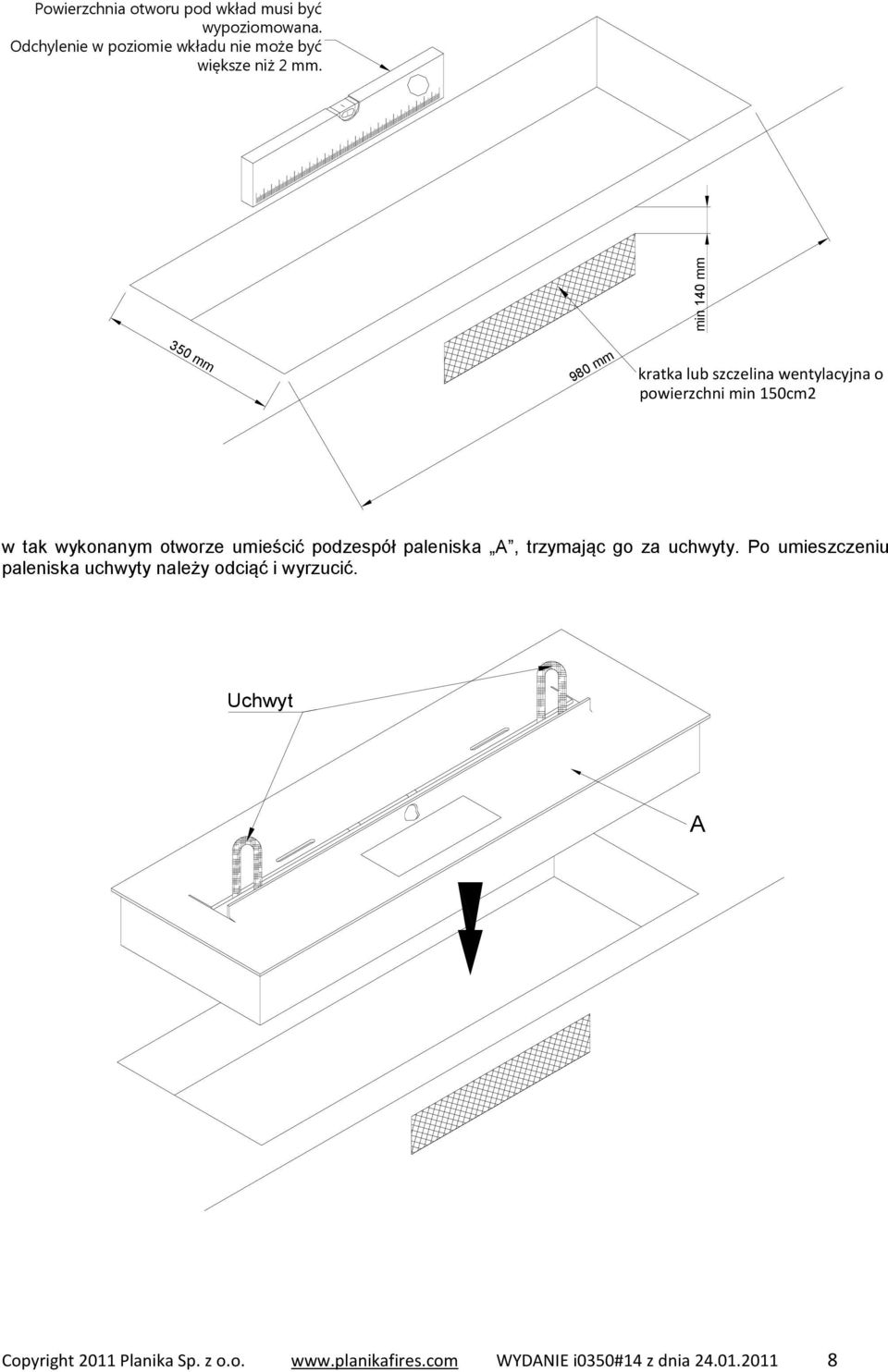

8 Powierzchnia otworu pod wkład musi być wypoziomowana. Odchylenie w poziomie wkładu nie może być większe niż 2 mm. min 140 mm 350 mm 980 mm kratka lub szczelina wentylacyjna o powierzchni min 150cm2 w tak wykonanym otworze umieścić podzespół paleniska A, trzymając go za uchwyty. Po umieszczeniu paleniska uchwyty należy odciąć i wyrzucić. Uchwyt A Copyright 2011 Planika Sp. z o.o. WYDANIE i0350#14 z dnia
