1 Wilo-Yonos PICO GB PL CZ H Installation and operating instructions Instrukcja monta u i obs ugi Návod k montáži a provozu Beépítési és üzemeltetési utasítás RUS BG RO Instruc iuni de montaj i exploatare Ed.03/ Wilo APPLIES TO EUROPEAN DIRECTIVE FOR ENERGY RELATED PRODUCTS EU3

2 Fig. 1: Fig. 2a: Fig. 2b: H H max H H max ½ H H min H H min Q Q

3 Fig. 3: Fig. 4a: Fig. 4b: PE N L

4 Fig. 4c: Fig. 4d: Fig. 4e: Fig. 5:

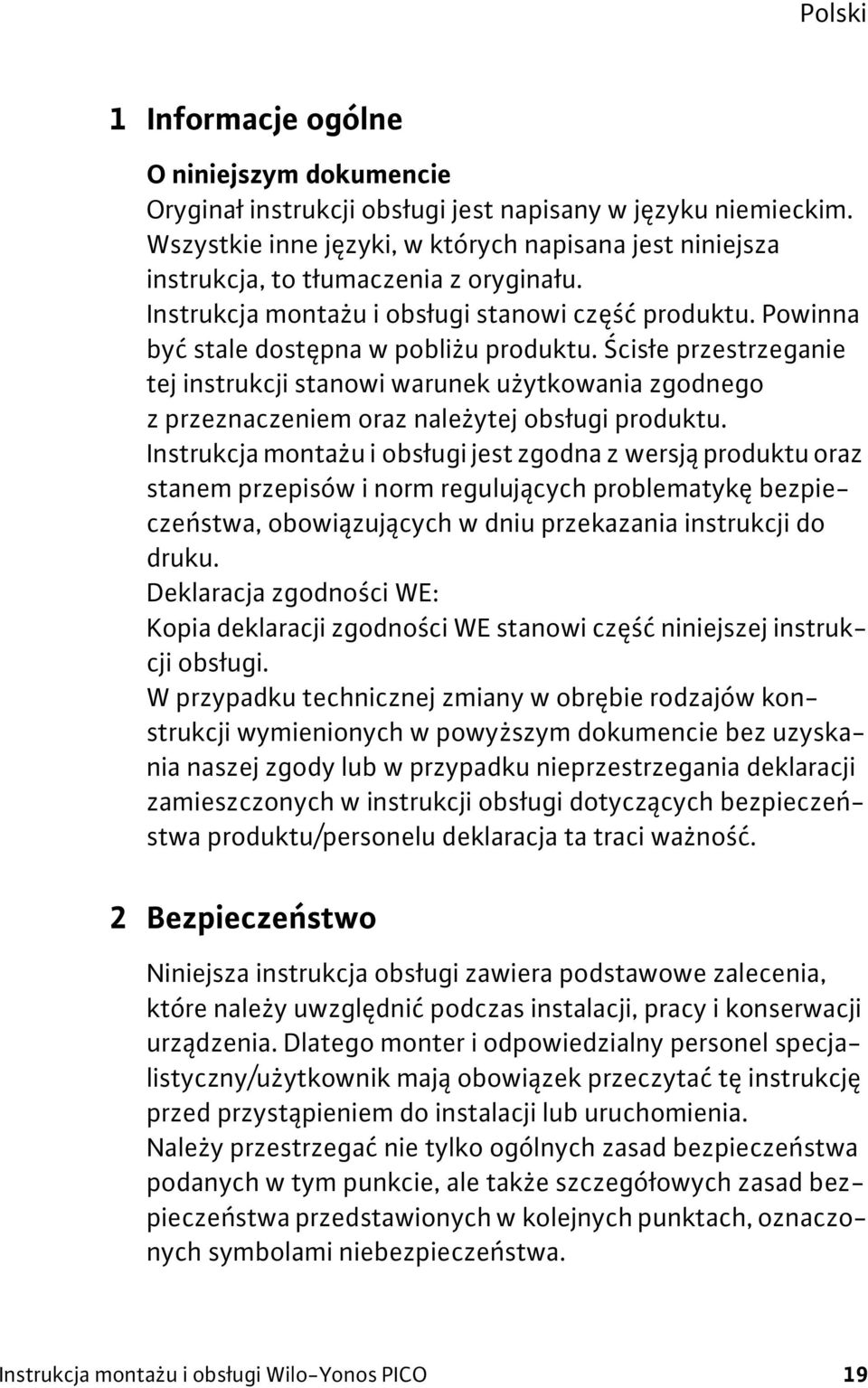

5 Instrukcja 1 Informacje monta u ogólne i obs ugi O niniejszym dokumencie Orygina instrukcji obs ugi jest napisany w j zyku niemieckim. Wszystkie inne j zyki, w których napisana jest niniejsza instrukcja, to t umaczenia z orygina u. Instrukcja monta u i obs ugi stanowi cz produktu. Powinna by stale dost pna w pobli u produktu. cis e przestrzeganie tej instrukcji stanowi warunek u ytkowania zgodnego z przeznaczeniem oraz nale ytej obs ugi produktu. Instrukcja monta u i obs ugi jest zgodna z wersj produktu oraz stanem przepisów i norm reguluj cych problematyk bezpiecze stwa, obowi zuj cych w dniu przekazania instrukcji do druku. Deklaracja zgodno ci WE: Kopia deklaracji zgodno ci WE stanowi cz niniejszej instrukcji obs ugi. W przypadku technicznej zmiany w obr bie rodzajów konstrukcji wymienionych w powy szym dokumencie bez uzyskania naszej zgody lub w przypadku nieprzestrzegania deklaracji zamieszczonych w instrukcji obs ugi dotycz cych bezpiecze stwa produktu/personelu deklaracja ta traci wa no. 2 Bezpiecze stwo Niniejsza instrukcja obs ugi zawiera podstawowe zalecenia, które nale y uwzgl dni podczas instalacji, pracy i konserwacji urz dzenia. Dlatego monter i odpowiedzialny personel specjalistyczny/u ytkownik maj obowi zek przeczyta t instrukcj przed przyst pieniem do instalacji lub uruchomienia. Nale y przestrzega nie tylko ogólnych zasad bezpiecze stwa podanych w tym punkcie, ale tak e szczegó owych zasad bezpiecze stwa przedstawionych w kolejnych punktach, oznaczonych symbolami niebezpiecze stwa. Instrukcja monta u i obs ugi Wilo-Yonos PICO 19

6 2.1 Oznaczenie zalece w instrukcji obs ugi Symbole: Ogólny symbol niebezpiecze stwa Niebezpiecze stwo zwi zane z napi ciem elektrycznym Zalecenie: Teksty ostrzegawcze: NIEBEZPIECZE STWO! Bardzo niebezpieczna sytuacja. Nieprzestrzeganie grozi ci kimi obra eniami, a nawet mierci. UWAGA! U ytkownik mo e dozna (ci kich) obra e. 'Uwaga' informuje, e istnieje prawdopodobie stwo odniesienia (ci kich) obra e, je eli zalecenie zostanie zlekcewa one. OSTRO NIE! Istnieje niebezpiecze stwo uszkodzenia produktu/instalacji. 'Ostro nie' oznacza mo liwo uszkodzenia produktu w przypadku niezastosowania si do wskazówki. ZALECENIE: U yteczna wskazówka dotycz ca pos ugiwania si produktem. Zwraca uwag na potencjalne trudno ci. Zalecenia umieszczone bezpo rednio na produkcie, jak np. strza ka wskazuj ca kierunek obrotów, oznakowanie przy czy, tabliczka znamionowa, naklejki ostrzegawcze, musz by koniecznie przestrzegane i w pe ni czytelne. 20 WILO SE 07/2012

7 2.2 Kwalifikacje personelu Personel zajmuj cy si monta em, obs ug i konserwacj musi posiada odpowiednie kwalifikacje do wykonywania tych prac. O kwestie zakresu odpowiedzialno ci, kompetencji oraz kontroli personelu musi zadba u ytkownik. Je eli personel nie posiada wymaganej wiedzy, nale y go przeszkoli i poinstruowa. W razie konieczno ci szkolenie to mo e przeprowadzi producent produktu na zlecenie u ytkownika. 2.3 Niebezpiecze stwa wynikaj ce z nieprzestrzegania zalece Nieprzestrzeganie zalece dotycz cych bezpiecze stwa mo e prowadzi do zagro enia dla osób, rodowiska oraz produktu/ instalacji. Nieprzestrzeganie zalece dotycz cych bezpiecze stwa prowadzi do utraty wszelkich praw do roszcze odszkodowawczych. W szczególno ci nieprzestrzeganie tych zasad mo e nie ze sob nast puj ce zagro enia: Zagro enie dla ludzi wskutek dzia ania czynników elektrycznych, mechanicznych i bakteriologicznych. Zagro enie dla rodowiska na skutek wycieku substancji niebezpiecznych. Szkody materialne. Niew a ciwe dzia anie wa nych funkcji produktu/instalacji. Nieskuteczno zabiegów konserwacyjnych i napraw. 2.4 Bezpieczna praca Nale y przestrzega zalece dotycz cych bezpiecze stwa wymienionych w niniejszej instrukcji obs ugi, obowi zuj cych krajowych przepisów BHP, jak równie ewentualnych wewn trznych przepisów dotycz cych pracy, przepisów zak adowych i przepisów bezpiecze stwa okre lonych przez u ytkownika. Instrukcja monta u i obs ugi Wilo-Yonos PICO 21

8 2.5 Zalecenia dla u ytkowników Urz dzenie to nie jest przeznaczone do u ytku przez osoby (w tym dzieci) z ograniczonymi zdolno ciami fizycznymi, sensorycznymi lub umys owymi, a tak e osoby nieposiadaj ce wiedzy i/lub do wiadczenia w u ytkowaniu tego typu urz dze, chyba e b d one nadzorowane lub zostan poinstruowane na temat korzystania z tego urz dzenia przez osob odpowiedzialn za ich bezpiecze stwo. Nale y pilnowa, aby urz dzenie nie s u y o dzieciom do zabawy. Je eli gor ce lub zimne komponenty produktu/instalacji s potencjalnym ród em zagro enia, nale y je zabezpieczy w miejscu pracy przed dotkni ciem. Zabezpiecze przed dotkni ciem ruchomych komponentów (np. sprz g a) nie mo na demontowa podczas eksploatacji produktu. Wycieki (np. uszczelnienie wa u) niebezpiecznych mediów (np. wybuchowych, truj cych, gor cych) nale y odprowadza w taki sposób, aby nie stanowi y zagro enia dla ludzi i rodowiska naturalnego. Przestrzega krajowych przepisów prawnych. Nale y wyeliminowa zagro enia zwi zane z energi elektryczn. Nale y przestrzega przepisów [np. IEC, VDE itd.] oraz zalece lokalnego zak adu energetycznego. 22 WILO SE 07/2012

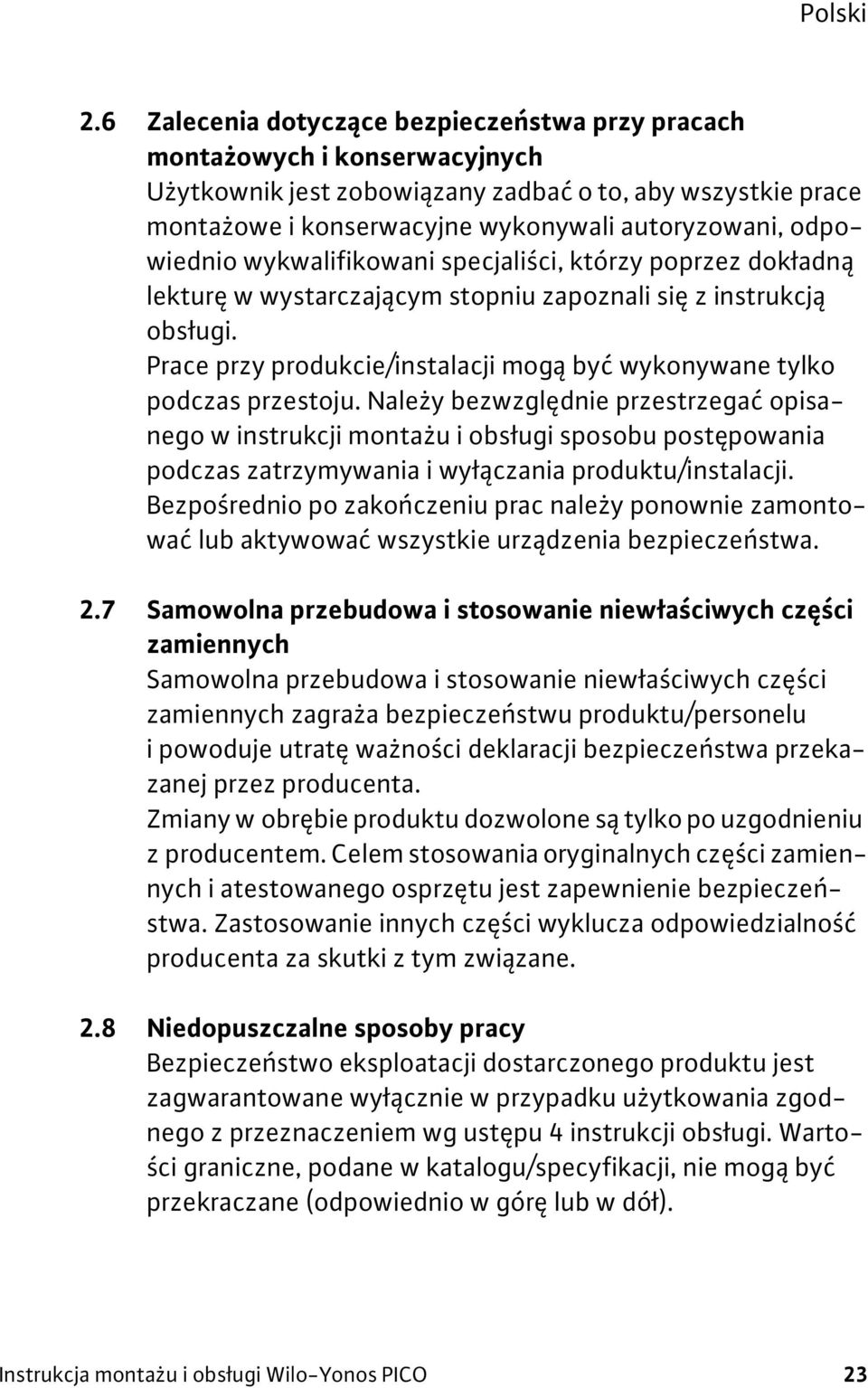

9 2.6 Zalecenia dotycz ce bezpiecze stwa przy pracach monta owych i konserwacyjnych U ytkownik jest zobowi zany zadba o to, aby wszystkie prace monta owe i konserwacyjne wykonywali autoryzowani, odpowiednio wykwalifikowani specjali ci, którzy poprzez dok adn lektur w wystarczaj cym stopniu zapoznali si z instrukcj obs ugi. Prace przy produkcie/instalacji mog by wykonywane tylko podczas przestoju. Nale y bezwzgl dnie przestrzega opisanego w instrukcji monta u i obs ugi sposobu post powania podczas zatrzymywania i wy czania produktu/instalacji. Bezpo rednio po zako czeniu prac nale y ponownie zamontowa lub aktywowa wszystkie urz dzenia bezpiecze stwa. 2.7 Samowolna przebudowa i stosowanie niew a ciwych cz ci zamiennych Samowolna przebudowa i stosowanie niew a ciwych cz ci zamiennych zagra a bezpiecze stwu produktu/personelu i powoduje utrat wa no ci deklaracji bezpiecze stwa przekazanej przez producenta. Zmiany w obr bie produktu dozwolone s tylko po uzgodnieniu z producentem. Celem stosowania oryginalnych cz ci zamiennych i atestowanego osprz tu jest zapewnienie bezpiecze stwa. Zastosowanie innych cz ci wyklucza odpowiedzialno producenta za skutki z tym zwi zane. 2.8 Niedopuszczalne sposoby pracy Bezpiecze stwo eksploatacji dostarczonego produktu jest zagwarantowane wy cznie w przypadku u ytkowania zgodnego z przeznaczeniem wg ust pu 4 instrukcji obs ugi. Warto- ci graniczne, podane w katalogu/specyfikacji, nie mog by przekraczane (odpowiednio w gór lub w dó ). Instrukcja monta u i obs ugi Wilo-Yonos PICO 23

10 3 Transport i magazynowanie Natychmiast po otrzymaniu produktu: Sprawdzi produkt pod k tem uszkodze transportowych. W przypadku stwierdzenia uszkodze transportowych podj w okre lonych terminach wymagane kroki u spedytora. OSTRO NIE! Niebezpiecze stwo wyst pienia szkód materialnych! Nieprawid owy transport oraz nieprawid owe magazynowanie mog by przyczyn uszkodzenia produktu. Podczas transportu i magazynowania nale y zabezpieczy pomp przed wilgoci, mrozem i uszkodzeniem mechanicznym w wyniku uderze b d wstrz sów. Nie wolno nara a urz dzenia na dzia anie temperatur wykraczaj cych poza zakres od 10 C do +50 C. 4 Zakres zastosowania Pompy obiegowe serii Wilo-Yonos PICO s przeznaczone do instalacji grzewczych zasilanych ciep wod i podobnych systemów ze stale zmieniaj cym si nat eniem przep ywu. Dozwolone przet aczane ciecze to woda grzewcza zgodnie z norm VDI 2035, mieszaniny wody i glikolu w stosunku sk adników maks. 1:1. Podczas dodawania glikolu nale y skorygowa wydajno pompy odpowiednio do wi kszej lepko ci, zale nie od procentowego stosunku sk adników mieszaniny. Stosowanie zgodne z przeznaczeniem to tak e przestrzeganie zalece niniejszej instrukcji. Ka de inne zastosowanie uznawane jest za niezgodne z przeznaczeniem. 24 WILO SE 07/2012

11 5 Dane produktu 5.1 Oznaczenie typu Przyk ad: Wilo-Yonos PICO 25/1-6 Yonos PICO Pompa o najwy szej sprawno ci 25 Przy cze gwintowane DN 25 (Rp 1) = minimalna wysoko podnoszenia w m (regulowana do 0,5 m) 6 = maksymalna wysoko podnoszenia w m przy Q = 0 m³/h 5.2 Dane techniczne Napi cie przy czeniowe Stopie ochrony IP Wska nik efektywno ci energetycznej EEI * Temperatura wody przy maks. temperaturze otoczenia +40 C Temperatura wody przy maks. temperaturze otoczenia +25 C Maks. temperatura otoczenia Maks. ci nienie robocze Minimalne ci nienie na dop ywie +95 C/+110 C * Kryterium odniesienia dla najbardziej energooszcz dnych pomp cyrkulacyjnych wynosi EEI 0, Zakres dostawy Pompa obiegowa z pe nym wyposa eniem Za czony Wilo-Connector Instrukcja monta u i obs ugi 6 Opis i dzia anie 1 ~ 230 V ± 10%, 50/60 Hz Patrz tabliczka znamionowa Patrz tabliczka znamionowa od 10 C do +95 C od 10 C do +110 C od 10 C do +40 C 6 bar (600 kpa) 0,3 bar/1,0 bar (30 kpa/100 kpa) 6.1 Opis produktu Pompa (rys. 1/1) sk ada si z cz ci hydraulicznej, silnika bezd awnicowego z wirnikiem z magnesami trwa ymi i elektronicznym Instrukcja monta u i obs ugi Wilo-Yonos PICO 25

12 modu em regulacyjnym ze zintegrowan przetwornic cz stotliwo ci. W module regulacyjnym znajduje si czerwony przycisk oraz wska nik LED (rys. 1/2) do ustawiania wszystkich parametrów oraz wy wietlania aktualnego poboru mocy w watach. 6.2 Dzia anie Wszystkie funkcje mo na ustawia, w cza lub wy cza za pomoc czerwonego przycisku. W m W trybie eksploatacji wy wietlany jest aktualny pobór mocy w watach. Po obróceniu czerwonego przycisku, na wska niku LED wy wietlana jest wysoko podnoszenia w metrach. Rodzaj regulacji: Zmienna ró nica ci nie ( p-v): Warto zadana ró nicy ci nie H powy ej dopuszczalnego zakresu przep ywu jest podwy szana liniowo mi dzy ½H i H (rys. 2a). Wytworzona przez pomp ró nica ci nie jest regulowana do aktualnej warto ci zadanej. Ten tryb regulacji nadaje si szczególnie do instalacji grzewczych z kaloryferami, poniewa przez zawory termostatyczne redukowane s ha asy zwi zane z przep ywem cieczy. Sta a ró nica ci nie ( p-c): Warto zadana ró nicy ci nie H powy ej dopuszczalnego zakresu przep ywu jest utrzymywana stale na poziomie ustawionej warto ci zadanej a do maksimum charakterystyki (rys. 2b). Firma Wilo zaleca ten rodzaj regulacji w przypadku obiegów ogrzewania pod ogowego lub starszych systemów grzewczych z rurami o znacznych wymiarach oraz w przypadku wszystkich zastosowa bez zmiennej charakterystyki sieci rur, jak np. pompy aduj ce bojler. 26 WILO SE 07/2012

13 Funkcja odpowietrzania: Czas wykonywania funkcji odpowietrzania po w czeniu wynosi 10 minut. Po up ywie 10 minut pompa zatrzymuje si i przechodzi w tryb oczekiwania, sygnalizowany miganiem rodkowych pasków wska nika LED. Aby uruchomi pomp po zako czeniu odpowietrzania nale y wybra i ustawi w pompie dany rodzaj regulacji oraz wysoko podnoszenia. 7 Instalacja i pod czenie elektryczne NIEBEZPIECZE STWO! miertelne niebezpiecze stwo! Niew a ciwa instalacja i nieprawid owe pod czenie elektryczne mog powodowa zagro enie dla ycia. Wykonanie instalacji i pod czenia elektrycznego zleca wy cznie personelowi specjalistycznemu. Czynno ci te nale y wykona zgodnie z obowi zuj cymi przepisami! Przestrzega przepisów dot. zapobiegania wypadkom 7.1 Instalacja Monta pompy mo na rozpocz dopiero po zako czeniu wszelkich prac spawalniczych i lutowniczych oraz po ewentualnie koniecznym przep ukaniu ruroci gu. Pomp zamontowa w atwo dost pnym miejscu, umo liwiaj cym prost kontrol i prosty demonta. W przypadku monta u pomp na zasilaniu instalacji otwartych, wznosz ca rura bezpiecze stwa powinna by pod czona przed pomp (DIN 12828). Przed i za pomp zamontowa armatur odcinaj c, aby u atwi ewentualn wymian pompy. Monta wykona tak, aby ewentualnie wyciekaj ca woda nie kapa a na modu regulacyjny. W tym celu górn zasuw odcinaj c ustawi z boku. Instrukcja monta u i obs ugi Wilo-Yonos PICO 27

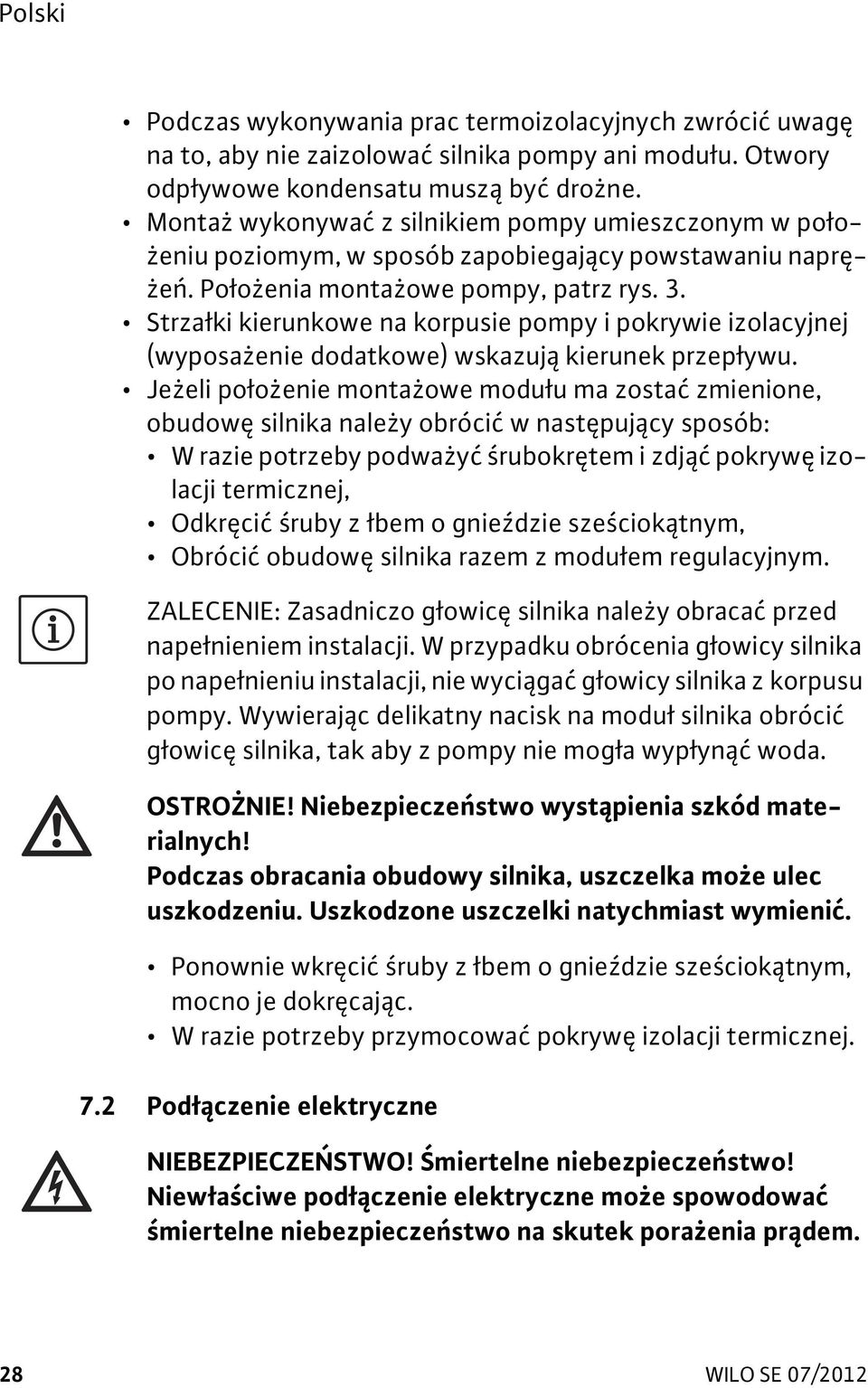

14 Podczas wykonywania prac termoizolacyjnych zwróci uwag na to, aby nie zaizolowa silnika pompy ani modu u. Otwory odp ywowe kondensatu musz by dro ne. Monta wykonywa z silnikiem pompy umieszczonym w po o- eniu poziomym, w sposób zapobiegaj cy powstawaniu napr - e. Po o enia monta owe pompy, patrz rys. 3. Strza ki kierunkowe na korpusie pompy i pokrywie izolacyjnej (wyposa enie dodatkowe) wskazuj kierunek przep ywu. Je eli po o enie monta owe modu u ma zosta zmienione, obudow silnika nale y obróci w nast puj cy sposób: W razie potrzeby podwa y rubokr tem i zdj pokryw izolacji termicznej, Odkr ci ruby z bem o gnie dzie sze ciok tnym, Obróci obudow silnika razem z modu em regulacyjnym. ZALECENIE: Zasadniczo g owic silnika nale y obraca przed nape nieniem instalacji. W przypadku obrócenia g owicy silnika po nape nieniu instalacji, nie wyci ga g owicy silnika z korpusu pompy. Wywieraj c delikatny nacisk na modu silnika obróci g owic silnika, tak aby z pompy nie mog a wyp yn woda. OSTRO NIE! Niebezpiecze stwo wyst pienia szkód materialnych! Podczas obracania obudowy silnika, uszczelka mo e ulec uszkodzeniu. Uszkodzone uszczelki natychmiast wymieni. Ponownie wkr ci ruby z bem o gnie dzie sze ciok tnym, mocno je dokr caj c. W razie potrzeby przymocowa pokryw izolacji termicznej. 7.2 Pod czenie elektryczne NIEBEZPIECZE STWO! miertelne niebezpiecze stwo! Niew a ciwe pod czenie elektryczne mo e spowodowa miertelne niebezpiecze stwo na skutek pora enia pr dem. 28 WILO SE 07/2012

15 Pod czenie elektryczne nale y zleci wy cznie instalatorowi-elektrykowi posiadaj cemu certyfikat lokalnego zak adu energetycznego. Nale y przy tym post powa zgodnie z przepisami lokalnymi. Przed wszystkimi pracami od czy zasilanie elektryczne. W przypadku niezdozwolonego otwarcia pokrywy modu u i usuni cia przedniej folii istnieje niebezpiecze stwo pora enia pr dem w razie dotkni cia po o onych wewn trz podzespo ów elektrycznych, jak równie zestyków znajduj cych pod foli. Rodzaj pr du elektrycznego i napi cie musz odpowiada danym znajduj cym si na tabliczce znamionowej. Pod czy urz dzenie Wilo-Connector (rys. 4a do 4e). Napi cie zasilania: L, N, PE. Maksymalne zabezpieczenie wst pne: 10 A, zw oczny Uziemi pomp zgodnie z instrukcj. Wykona demonta urz dzenia Wilo-Connector zgodnie z rys. 5. Potrzebny jest do tego rubokr t. Pod czenie elektryczne nale y wykona zgodnie z norm VDE 0700/cz 1 za pomoc sta ego przewodu przy czeniowego wyposa onego w z cze wtykowe lub prze cznik do wszystkich biegunów o rozwarciu styków wynosz cym min. 3 mm. Do ochrony przed kapi c wod i zabezpieczenia przed wyrwaniem przewodu na z czce rubowej PG potrzebny jest przewód przy czeniowy o wystarczaj cej rednicy zewn trznej (np. H05W-F3G1,5 lub AVMH-3x1,5). W przypadku zastosowania pomp w instalacjach o temperaturze wody powy ej 90 C, nale y u o y odpowiedni przewód przy czeniowy odporny na wysokie temperatury. Przewód przy czeniowy powinien by u o ony w taki sposób, aby w adnym wypadku nie dotyka rury i/lub korpusu silnika ani pompy. Prze czanie pompy za po rednictwem triaków/przeka ników pó przewodnikowych nale y sprawdzi indywidualnie. Instrukcja monta u i obs ugi Wilo-Yonos PICO 29

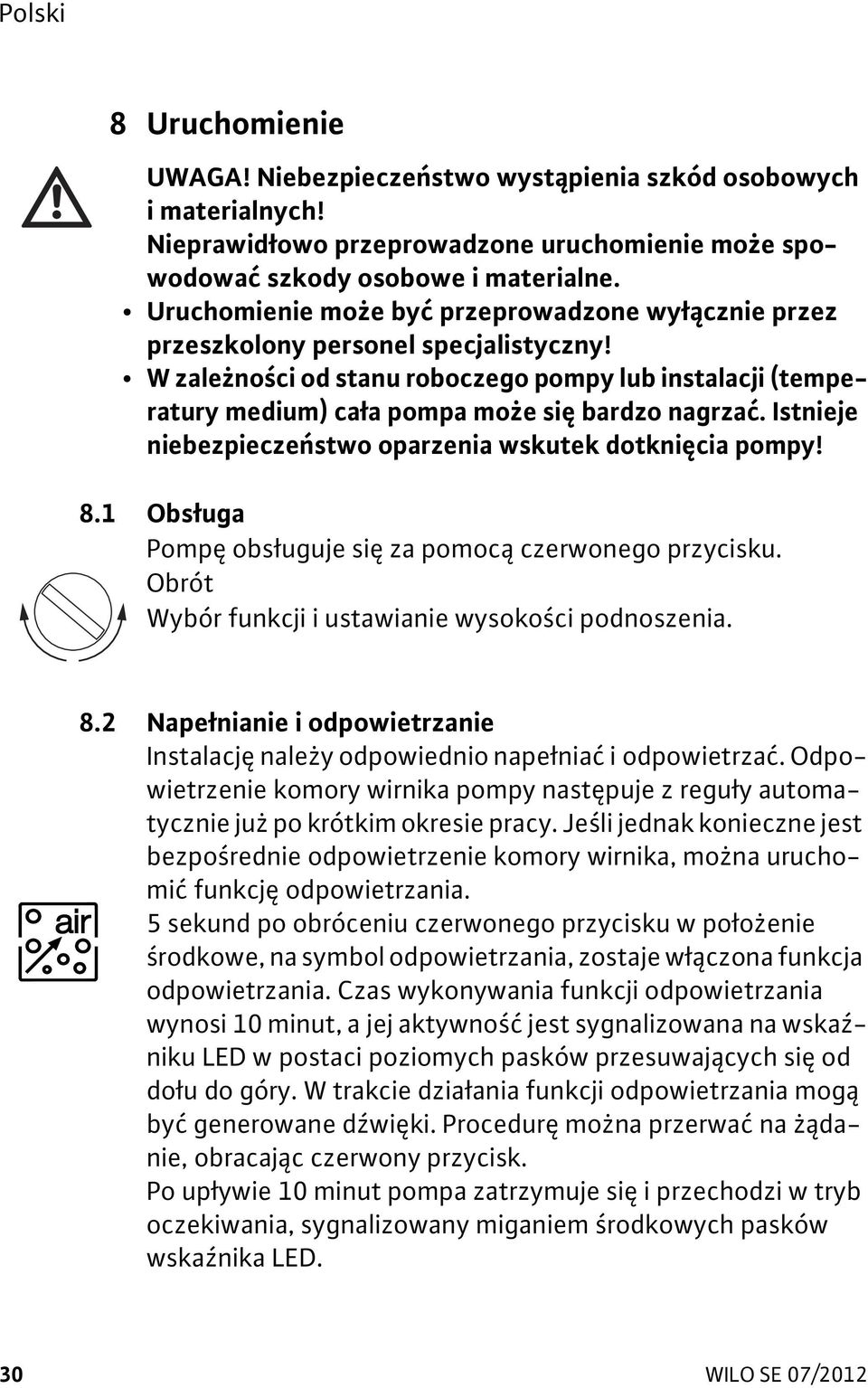

16 8 Uruchomienie UWAGA! Niebezpiecze stwo wyst pienia szkód osobowych i materialnych! Nieprawid owo przeprowadzone uruchomienie mo e spowodowa szkody osobowe i materialne. Uruchomienie mo e by przeprowadzone wy cznie przez przeszkolony personel specjalistyczny! W zale no ci od stanu roboczego pompy lub instalacji (temperatury medium) ca a pompa mo e si bardzo nagrza. Istnieje niebezpiecze stwo oparzenia wskutek dotkni cia pompy! 8.1 Obs uga Pomp obs uguje si za pomoc czerwonego przycisku. Obrót Wybór funkcji i ustawianie wysoko ci podnoszenia. 8.2 Nape nianie i odpowietrzanie Instalacj nale y odpowiednio nape nia i odpowietrza. Odpowietrzenie komory wirnika pompy nast puje z regu y automatycznie ju po krótkim okresie pracy. Je li jednak konieczne jest bezpo rednie odpowietrzenie komory wirnika, mo na uruchomi funkcj odpowietrzania. 5 sekund po obróceniu czerwonego przycisku w po o enie rodkowe, na symbol odpowietrzania, zostaje w czona funkcja odpowietrzania. Czas wykonywania funkcji odpowietrzania wynosi 10 minut, a jej aktywno jest sygnalizowana na wska niku LED w postaci poziomych pasków przesuwaj cych si od do u do góry. W trakcie dzia ania funkcji odpowietrzania mog by generowane d wi ki. Procedur mo na przerwa na danie, obracaj c czerwony przycisk. Po up ywie 10 minut pompa zatrzymuje si i przechodzi w tryb oczekiwania, sygnalizowany miganiem rodkowych pasków wska nika LED. 30 WILO SE 07/2012

17 Nast pnie nale y uruchomi pomp poprzez ustawienie rodzaju regulacji i wysoko ci podnoszenia. ZALECENIE: Funkcja odpowietrzania usuwa nagromadzone powietrze z komory wirnika pompy. Za pomoc tej funkcji nie jest odpowietrzany system grzewczy. 8.3 Ustawianie rodzaju regulacji (rys. 2a, 2b) i wysoko ci podnoszenia Poprzez obrót czerwonego przycisku dokonuje si wyboru symbolu rodzaju regulacji i ustawienia danej wysoko ci podnoszenia. Ustawianie rodzaju regulacji Zmienna ró nica ci nie ( p-v): Rys. 2a Z lewej stron pozycji rodkowej nast puje ustawienie pompy na tryb regulacji p-v. Sta a ró nica ci nie ( p-c): Rys. 2b Z prawej strony pozycji rodkowej nast puje ustawienie pompy na tryb regulacji p-c. ZALECENIE: W przypadku wymiany pompy typu Wilo-Star RS na Wilo-Yonos PICO, jako punkt odniesienia do ustawienia warto- ci zadanej pompy, mo na ustawi czerwony przycisk na pierwsz (I), drug (II) lub trzeci (III) przerw na skali trybu regulacji p-c. Ustawienie to odpowiada porównywalnej wysoko ci podnoszenia na jeden stopie prze czania pompy Wilo-Star RS, o tej samej wysoko ci podnoszenia przy zerowym przep ywie, przy strumieniu obj to ci 1 m³/h. Ustawianie wysoko ci podnoszenia Poprzez obrót czerwonego przycisku wska nik LED prze cza si na ustawion warto zadan pompy. Pod wietlony zostaje symm Instrukcja monta u i obs ugi Wilo-Yonos PICO 31

18 bol m. Obracaj c czerwony przycisk z pozycji rodkowej w lewo lub w prawo, wzrasta ustawiona warto zadana danego rodzaju regulacji. Ustawiona warto zadana zmniejsza si po ponownym obróceniu przycisku na pozycj rodkow. Ustawienie nast puje w krokach co 0,1 m. Je eli czerwony przycisk przez 2 sekundy pozostanie nieruchomy, wska nik po 5-krotnym migni ciu powraca do wskazania aktualnego poboru mocy. Pod wietlenie symbolu m ga nie. Ustawienie fabryczne: p-v, ½ H max ZALECENIE: Po przerwie w zasilaniu wszystkie ustawienia i wskazania pozostaj zapami tane. 9 Konserwacja NIEBEZPIECZE STWO! miertelne niebezpiecze stwo! Podczas prac w obr bie urz dze elektrycznych wyst puje zagro enie dla ycia wskutek pora enia pr dem. Przed rozpocz ciem prac konserwacyjnych i naprawczych pomp nale y od czy od zasilania i zabezpieczy przed ponownym w czeniem przez osoby niepowo ane. Napraw uszkodze kabla zasilaj cego mo e przeprowadza wy cznie wykwalifikowany instalator elektryk. UWAGA! Niebezpiecze stwo spowodowane przez silne pole magnetyczne! We wn trzu maszyny zawsze powstaje silne pole magnetyczne, które w razie nieprawid owego demonta u mo e spowodowa szkody osobowe i materialne. Wyj cia wirnika z obudowy silnika zasadniczo mo e dokona tylko autoryzowany personel specjalistyczny! W razie wyjmowania z silnika jednostki sk adaj cej si z wirnika, tarczy o yskowej i rotora zagro one s szczególnie osoby u ywaj ce sprz tów medycznych, takich jak rozruszniki serca, pompy insulinowe, aparaty s uchowe, implanty lub 32 WILO SE 07/2012

19 podobnych. Nast pstwem mo e by mier, ci kie obra enia cia a oraz szkody materialne. Osoby takie musz zawsze uzyska opini lekarza medycyny pracy. W stanie zmontowanym pole magnetyczne wirnika jest w czone w obwód silnika. Przez to poza maszyn nie wyst puje szkodliwe dla zdrowia pole magnetyczne. Po zako czeniu prac konserwacyjnych i naprawczych zamontowa wzgl. pod czy pomp zgodnie z rozdzia em Instalacja i pod czenie elektryczne. Pomp nale y w cza w sposób opisany w rozdziale Uruchomienie. 10 Usterki, przyczyny usterek i ich usuwanie Usterki Przyczyny Usuwanie Pompa nie pracuje mimo w czonego dop ywu pr du. Pompa powoduje ha as. Budynek nie ogrzewa si Uszkodzony bezpiecznik elektryczny. Brak napi cia w pompie. Kawitacja na skutek niewystarczaj cego ci nienia na zasilaniu Zbyt niska moc cieplna powierzchni grzejnych Sprawdzi bezpieczniki. Usun przyczyn przerwy w zasilaniu Podnie wst pne ci nienie systemowe w dozwolonym zakresie Sprawdzi ustawienie wysoko ci podnoszenia lub ustawi mniejsz wysoko Zwi kszy warto zadan (patrz 8.3) Ustawi tryb regulacji na p-c Instrukcja monta u i obs ugi Wilo-Yonos PICO 33

20 10.1 Komunikaty o usterkach Nr kodu Usterki Przyczyny Usuwanie E04 Zbyt niskie napi cie Zbyt niskie sieciowe zasilanie elektryczne Sprawdzi napi cie sieciowe E05 Zbyt wysokie Zbyt wysokie sieciowe zasilanie elek- sieciowe Sprawdzi napi cie napi cie tryczne E07 Praca generatorliczn pompy prze- sieciowe Przez cz hydrau- Sprawdzi napi cie p ywa woda, w pompie brak jest jednak napi cia sieciowego E10 Blokada Zablokowany wirnik Wezwa serwis techniczny E11 Praca na sucho Powietrze w pompie Sprawdzi ilo i ci nienie wody E21 Przeci enie Silnik pracuje z wyra nym oporem Wezwa serwis techniczny E23 Zwarcie Zbyt wysokie nat - enie pr du silnika Wezwa serwis techniczny E25 Styczno / Uszkodzone uzwoje- Wezwa serwis tech- E30 E36 uzwojenie Zbyt wysoka temperatura modu u Uszkodzenie modu u nie Zbyt ciep e wn trze modu u Uszkodzenie podzespo y elektroniczne niczny Sprawdzi warunki stosowania podane w rozdziale 5.2 Wezwa serwis techniczny Je eli usuni cie usterki nie jest mo liwe, nale y zwróci si do specjalistycznej firmy lub do zak adowego serwisu technicznego firmy WILO. 34 WILO SE 07/2012

21 11 Cz ci zamienne Cz ci zamienne nale y zamawia za po rednictwem lokalnych warsztatów specjalistycznych i/lub serwisu technicznego firmy Wilo. Aby unikn dodatkowych pyta i nieprawid owych zamówie, nale y przy ka dym zamówieniu poda wszystkie dane znajduj ce si na tabliczce znamionowej. 12 Utylizacja Prawid owa utylizacja i recykling niniejszego produktu pozwala wykluczy szkody dla rodowiska naturalnego i zagro enia dla zdrowia osób. 1. Przekaza produkt i jego cz ci publicznej lub prywatnej firmie zajmuj cej si utylizacj. 2. Wi cej informacji na temat prawid owej utylizacji mo na uzyska w urz dzie miasta, urz dzie ds. utylizacji odpadów lub w miejscu zakupu produktu. Zmiany techniczne zastrze one! Instrukcja monta u i obs ugi Wilo-Yonos PICO 35
