1 INSTALACJA W SYSTEMIE KNX/EIB Struktura logiczna Dr hab. inż. Antoni KLAJN Politechnika Wrocławska, Instytut Energoelektryki

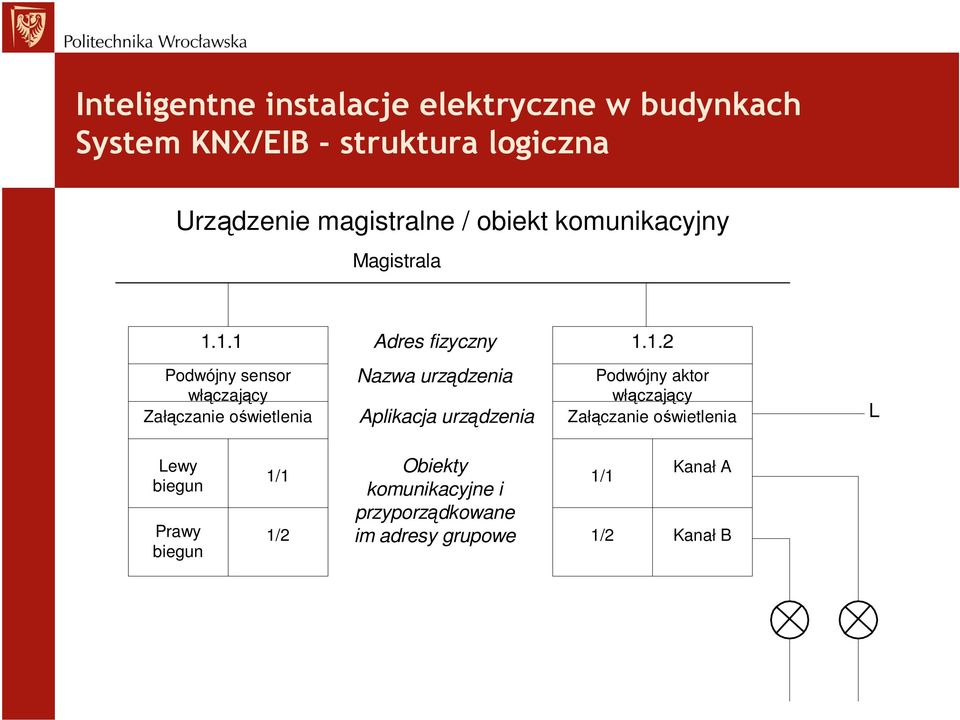

2 Urządzenie magistralne / obiekt komunikacyjny Magistrala Adres fizyczny Podwójny sensor włączający Załączanie oświetlenia Nazwa urządzenia Aplikacja urządzenia Podwójny aktor włączający Załączanie oświetlenia L Lewy biegun Prawy biegun 1/1 1/2 Obiekty komunikacyjne i przyporządkowane im adresy grupowe 1/1 1/2 Kanał A Kanał B

3 Urządzenie magistralne / obiekt komunikacyjny Adres fizyczny Potrójny sensor włączający Nazwa urządzenia Potrójny aktor włączający Załączanie oświetlenia, ściemnianie, żaluzje OK1 Zał/Wył. oświetlenia OK2 Ściemniacz OK3 Żaluzje góra/dół Aplikacja urządzenia 1/1/1 1/1/1 Obiekty 1/1/2 komunikacyjne i przyporządkowane im 1/1/2 adresy grupowe 1/1/3 1/1/3 Załączanie oświetlenia, ściemnianie, żaluzje OK1 Kanał A OK2 Kanał B OK3 Kanał C

4 Adres grupowy i grupa adresowa Adres grupowy służy do łączenia obiektów komunikacyjnych urządzeń magistralnych w tzw. grupy adresowe, czyli przypisuje tym obiektom określone funkcje w systemie. Struktura adresu może być dwu- lub 3- poziomowa. X/Y, X/Y/Z Wybór struktury zależy tylko i wyłącznie od projektanta i dobrany jest do ilości zadań jakie spełnia system. Adresy grupowe mogą dowolnie wiązać urządzenia, niezależnie od tego, gdzie znajdują się w topologii systemu i jakie są ich adresy fizyczne.

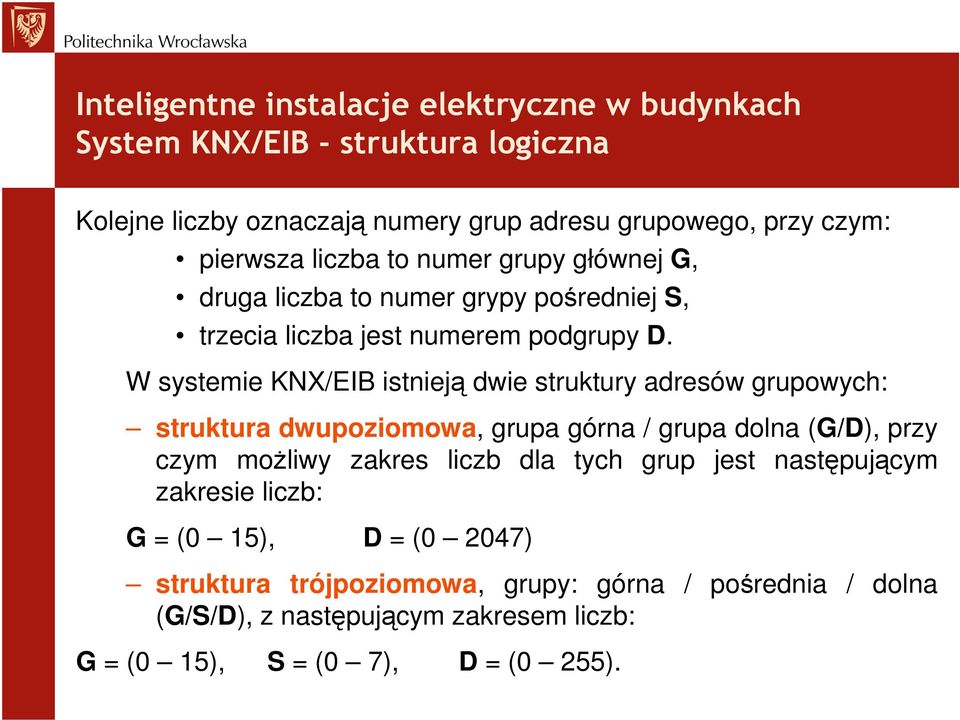

5 Kolejne liczby oznaczają numery grup adresu grupowego, przy czym: pierwsza liczba to numer grupy głównej G, druga liczba to numer grypy pośredniej S, trzecia liczba jest numerem podgrupy D. W systemie KNX/EIB istnieją dwie struktury adresów grupowych: struktura dwupoziomowa, grupa górna / grupa dolna (G/D), przy czym możliwy zakres liczb dla tych grup jest następującym zakresie liczb: G = (0 15), D = (0 2047) struktura trójpoziomowa, grupy: górna / pośrednia / dolna (G/S/D), z następującym zakresem liczb: G = (0 15), S = (0 7), D = (0 255).

6 adres 0/0/0 jest zastrzeżony dla zadań ogólnosystemowych, tzw. wiadomości transmisyjnych, numery grupy głównej G=14 i G=15 są adresami nie filtrowanymi przez sprzęgła, czyli docierają do wszystkich urządzeń magistralnych.

7 Zaleca się, aby kolejne miejsca w adresie grupowym oznaczały: G - określoną część budynku lub określone pomieszczenia, w zależności od wielkości obiektu; przykładowo w budynkach wielokondygnacyjnych może to być kondygnacja, w budynkach jednorodzinnych mogą to być poszczególne pomieszczenia, S określone zadania spełniane przez daną grupę urządzeń, np. oświetlenie, ogrzewanie, żaluzje, klimatyzacja, bezpieczeństwo, D polecenie wykonania konkretnej czynności, np. załącz oprawę oświetleniową L1 w pomieszczeniu X.

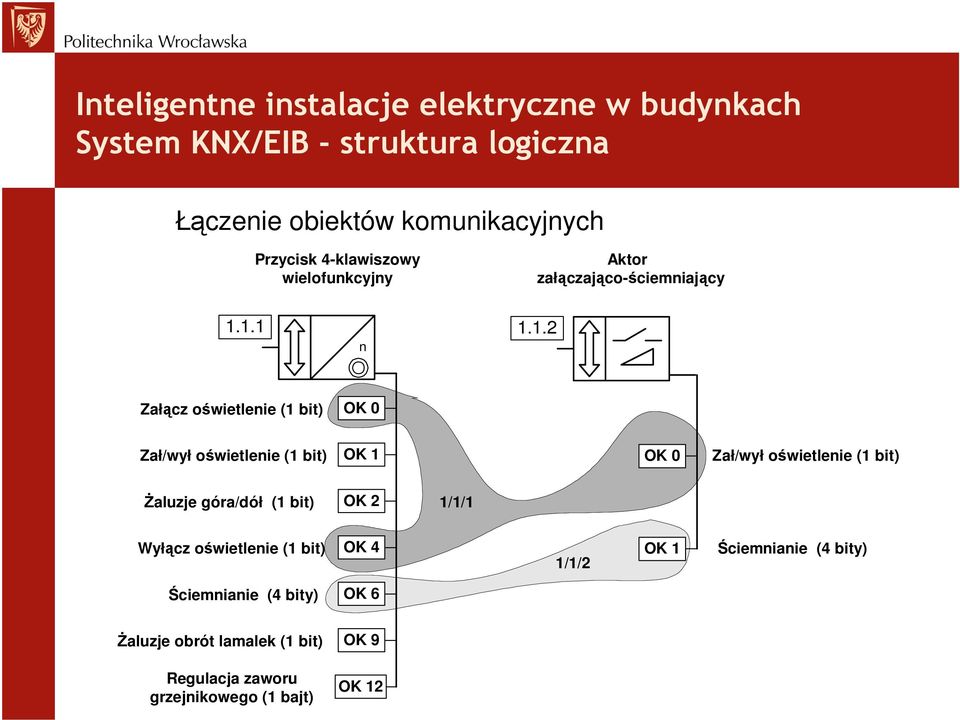

8 Łączenie obiektów komunikacyjnych Przycisk 4-klawiszowy wielofunkcyjny Aktor załączająco-ściemniający n Załącz oświetlenie (1 bit) OK 0 Zał/wył oświetlenie (1 bit) OK 1 OK 0 Zał/wył oświetlenie (1 bit) Żaluzje góra/dół (1 bit) OK 2 1/1/1 Wyłącz oświetlenie (1 bit) OK 4 1/1/2 OK 1 Ściemnianie (4 bity) Ściemnianie (4 bity) OK 6 Żaluzje obrót lamalek (1 bit) OK 9 Regulacja zaworu grzejnikowego (1 bajt) OK 12

9 Łączenie obiektów komunikacyjnych Communication READ Obiekt komuniklacyjny jest normalnie podłączony do magistrali Telegramy są przyjmowane, ale obiekt komuniklacyjny nie jest modyfikowany Wartość obiektu może być odczytywana przez magistralę Wartość obiektu nie może być odczytywana przez magistralę WRITE TRANSMIT UPDATE Wartość obiektu może być modyfikowana przez magistralę Wartość obiektu nie może być modyfikowana przez magistralę Telegram jest transmitowany, gdy wartość obiektu (w sensorze) była modyfikowana Obiekt komunikacyjny transmituje odpowiedź, jeśli występowały dodatkowe żądania odczytu Zawartość telegramów z odpowiedzią jest interpretowana jako komenda wpisywana. Wartość obiektu komunikacyjnego jest zawsze uaktualniana Wartość telegramów odpowiedzi NIE jest interpretowana jako komenda wpisywana. Wartość obiektu komunikacyjnego pozostaje niezmieniona
