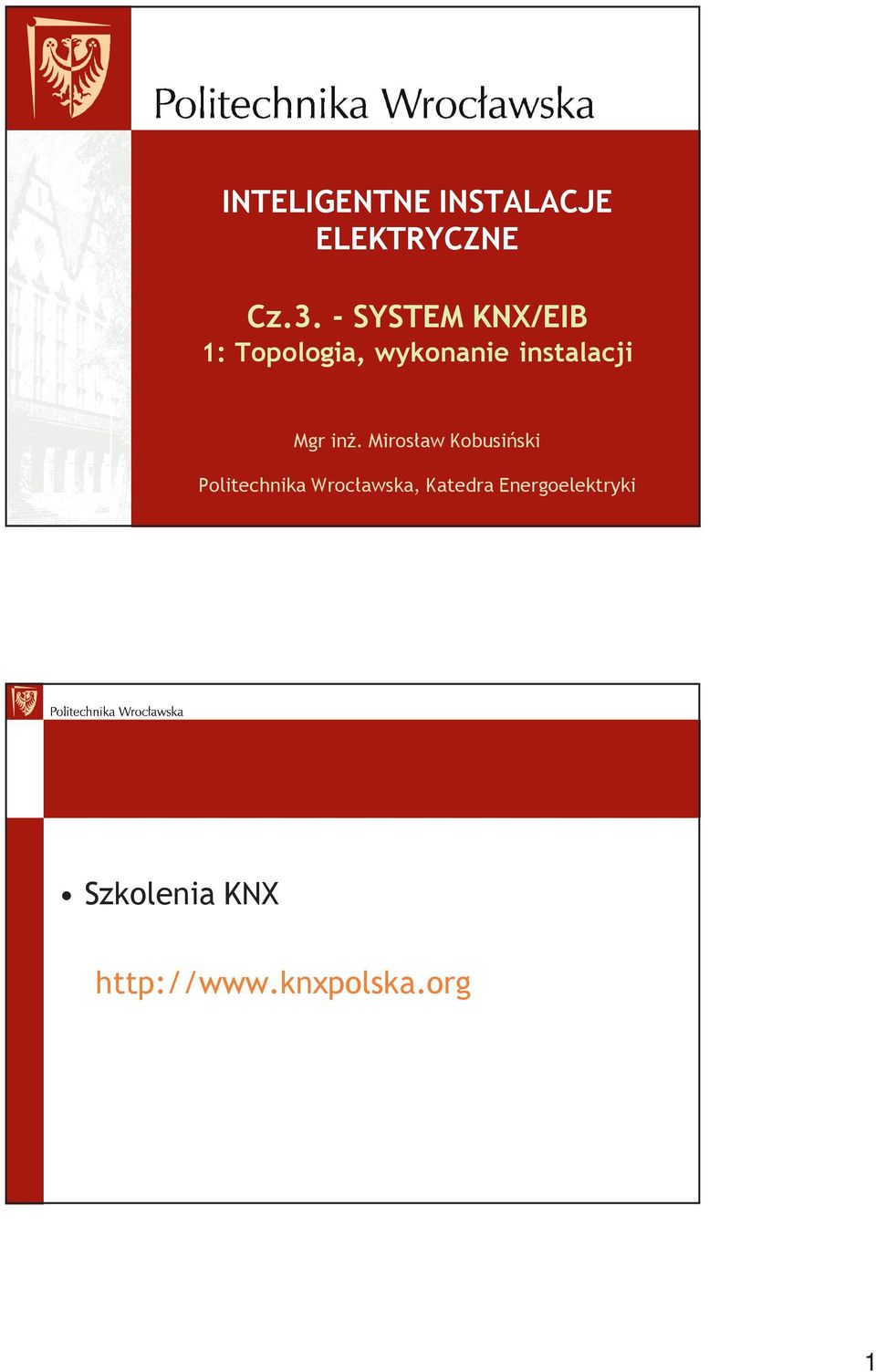

1 INTEIGENTNE INSTAACJE EEKTRYCZNE Cz.3. - SYSTEM KNX/EIB 1: Topologia, wykonanie instalacji Mgr inŝ. Mirosław Kobusiński Politechnika Wrocławska, Katedra Energoelektryki Szkolenia KNX 1

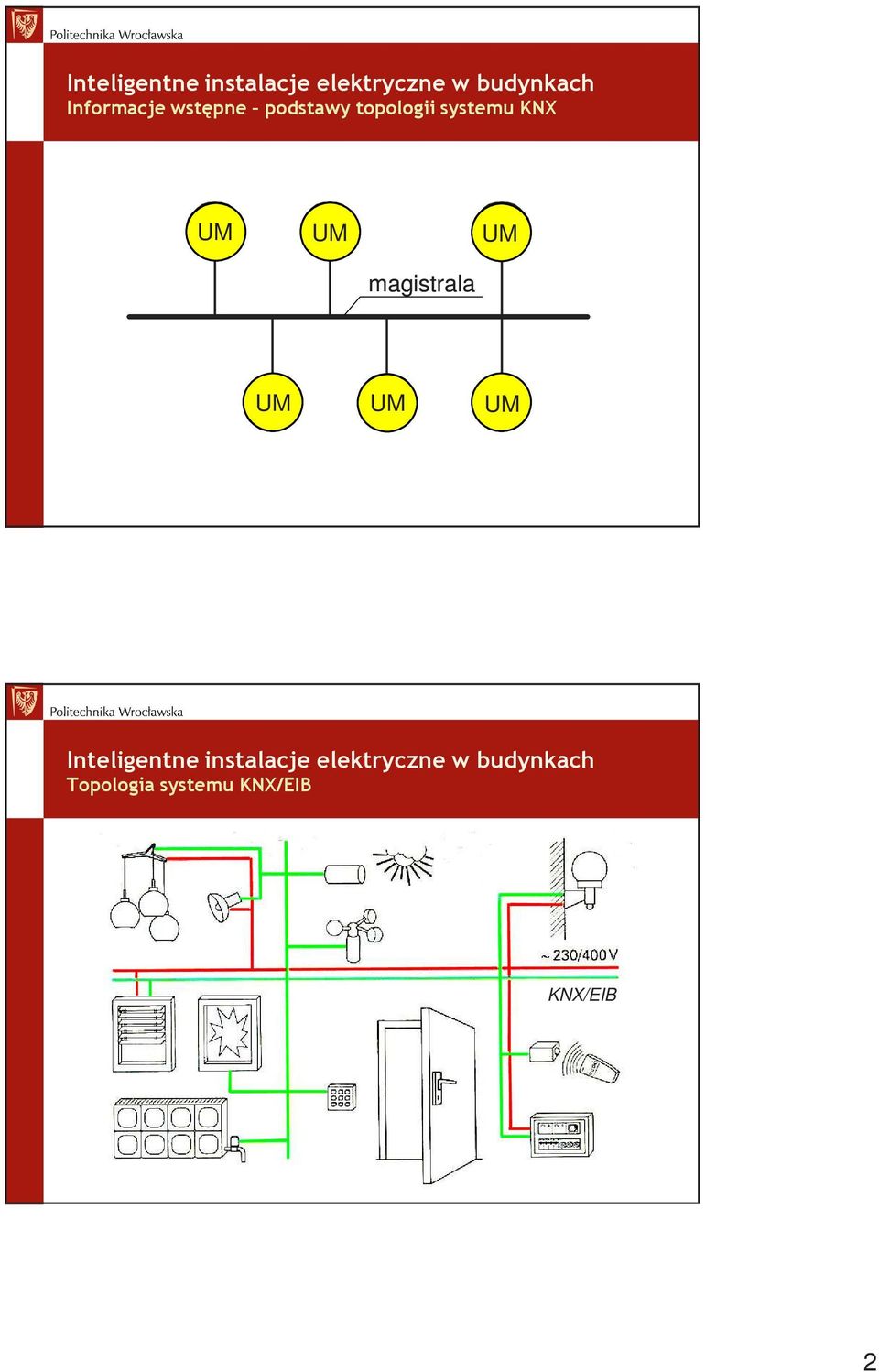

2 Informacje wstępne podstawy topologii systemu KNX UM UM UM magistrala UM UM UM Topologia systemu KNX/EIB KNX/EIB 2

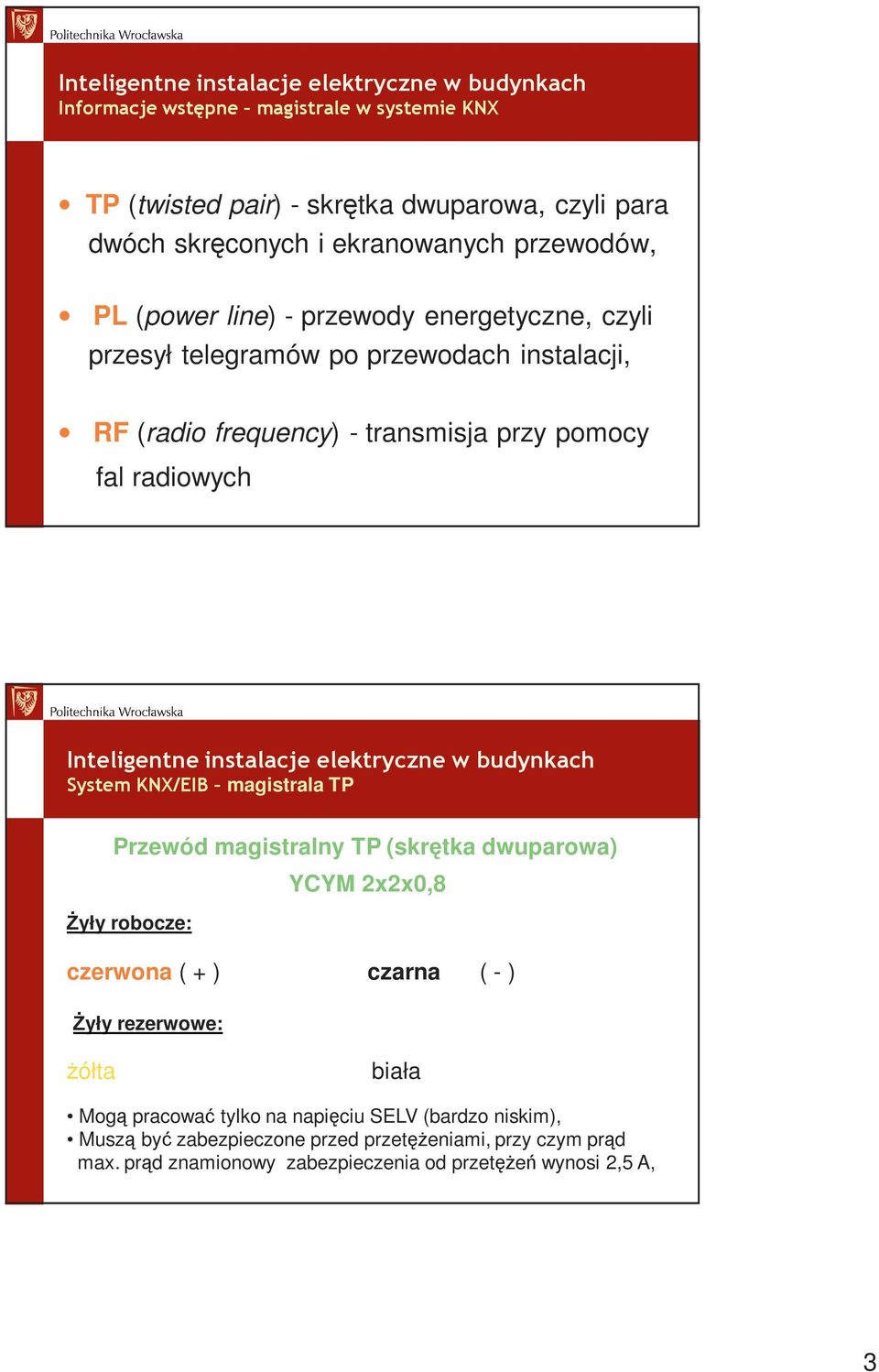

3 Informacje wstępne magistrale w systemie KNX TP (twisted pair) - skrętka dwuparowa, czyli para dwóch skręconych i ekranowanych przewodów, P (power line) - przewody energetyczne, czyli przesył telegramów po przewodach instalacji, RF (radio frequency) - transmisja przy pomocy fal radiowych System KNX/EIB magistrala TP Przewód magistralny TP (skrętka dwuparowa) YCYM 2x2x0,8 śyły robocze: czerwona ( + ) czarna ( - ) śyły rezerwowe: Ŝółta biała Mogą pracować tylko na napięciu SEV (bardzo niskim), Muszą być zabezpieczone przed przetęŝeniami, przy czym prąd max. prąd znamionowy zabezpieczenia od przetęŝeń wynosi 2,5 A, 3

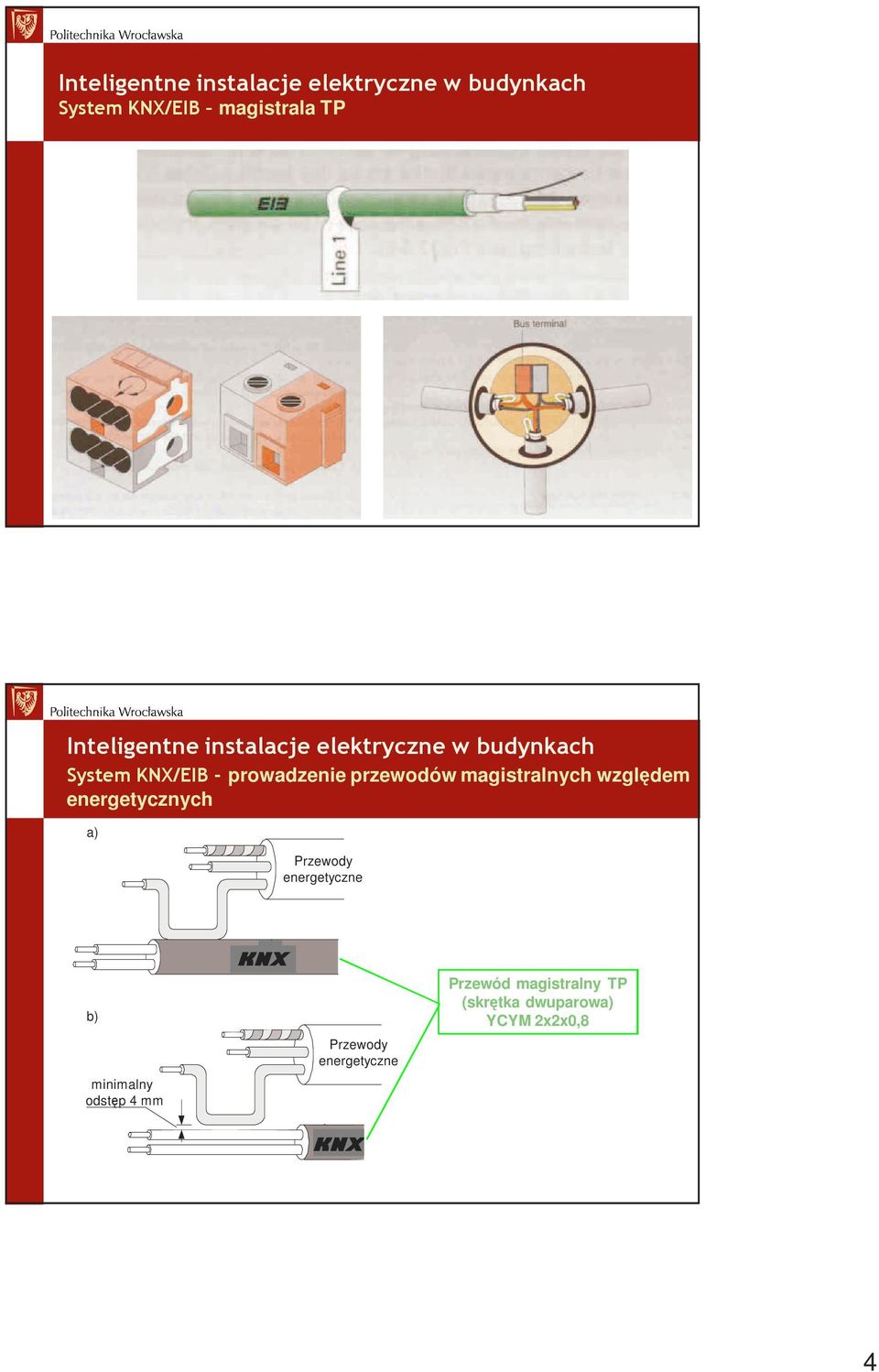

4 System KNX/EIB magistrala TP System KNX/EIB - prowadzenie przewodów magistralnych względem energetycznych a) Przewody energetyczne Przewód magistralny b) minimalny odstęp 4 mm KNX Przewody energetyczne Przewód magistralny KNX Przewód magistralny TP (skrętka dwuparowa) YCYM 2x2x0,8 4

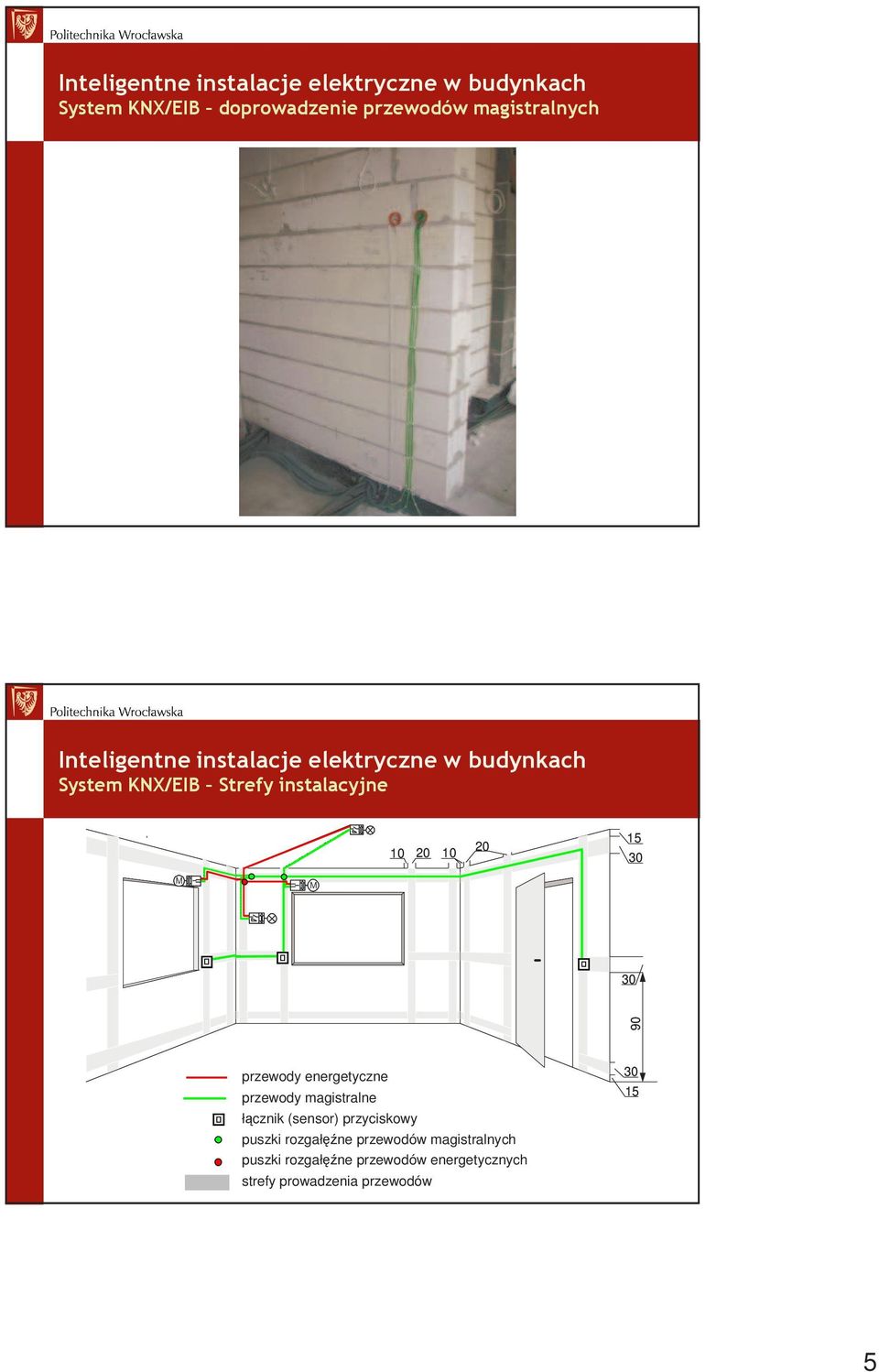

5 System KNX/EIB doprowadzenie przewodów magistralnych System KNX/EIB Strefy instalacyjne M M instalacja energetyczna magistrala przewody energetyczne łącznik (sensor) przewody przyciskowy magistralne puszki rozgałęźne łącznik (sensor) przewodów przyciskowy magistyralnych puszki rozgałęźne puszki rozgałęźne przewodów przewodów energetycznych magistralnych strefy prowadzenia puszki rozgałęźne przewodów przewodów energetycznych strefy prowadzenia przewodów

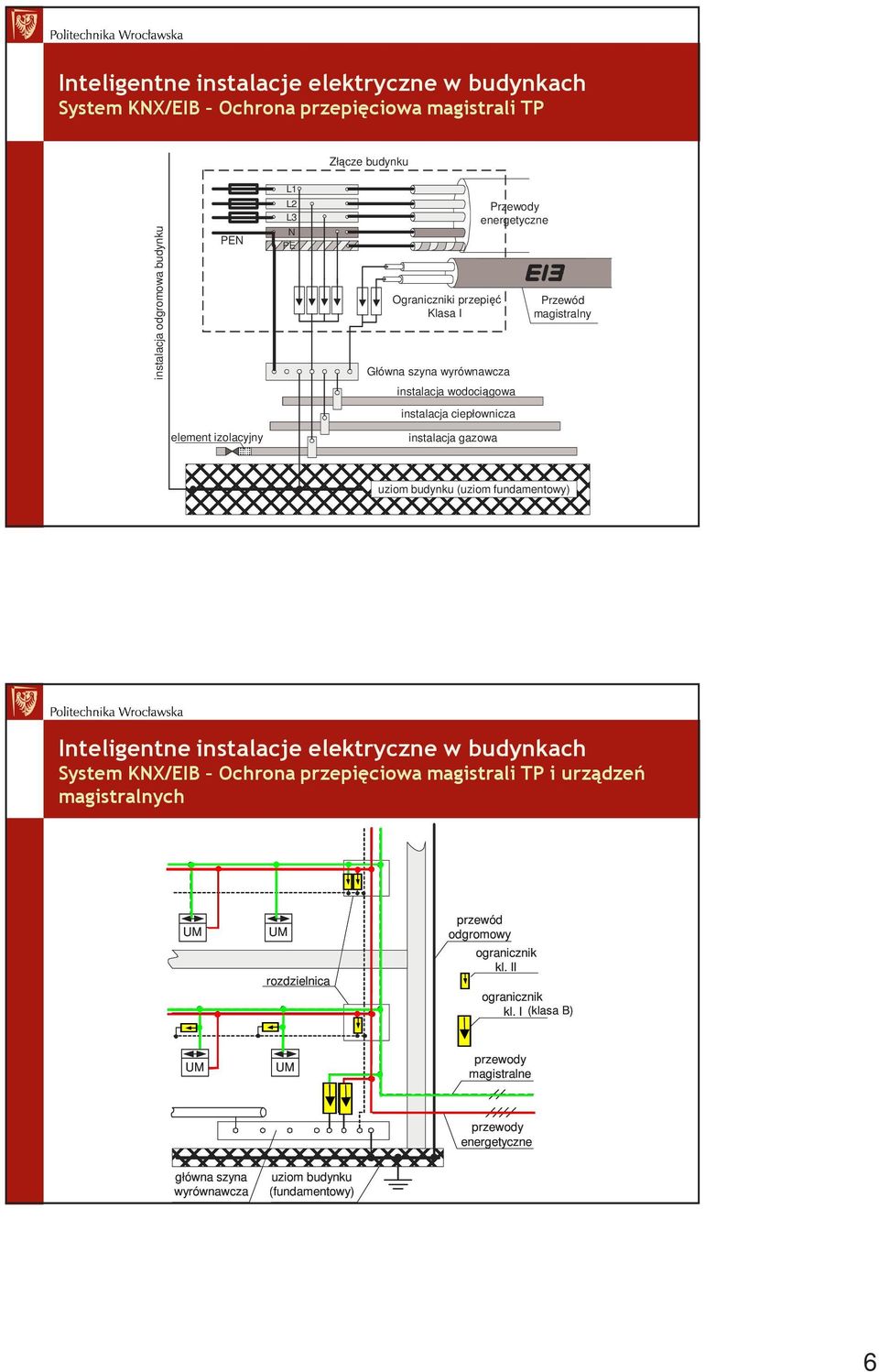

6 System KNX/EIB Ochrona przepięciowa magistrali TP Złącze budynku instalacja odgromowa budynku PEN N PE Ograniczniki przepięć Klasa I Główna szyna wyrównawcza Przewody energetyczne Przewód magistralny instalacja wodociągowa instalacja ciepłownicza element izolacyjny instalacja gazowa uziom budynku (uziom fundamentowy) System KNX/EIB Ochrona przepięciowa magistrali TP i urządzeń magistralnych UM UM rozdzielnica przewód odgromowy ogranicznik kl. II ogranicznik kl. I (klasa B) < 4kV UM UM przewody magistralne przewody energetyczne główna szyna wyrównawcza uziom budynku (fundamentowy) 6

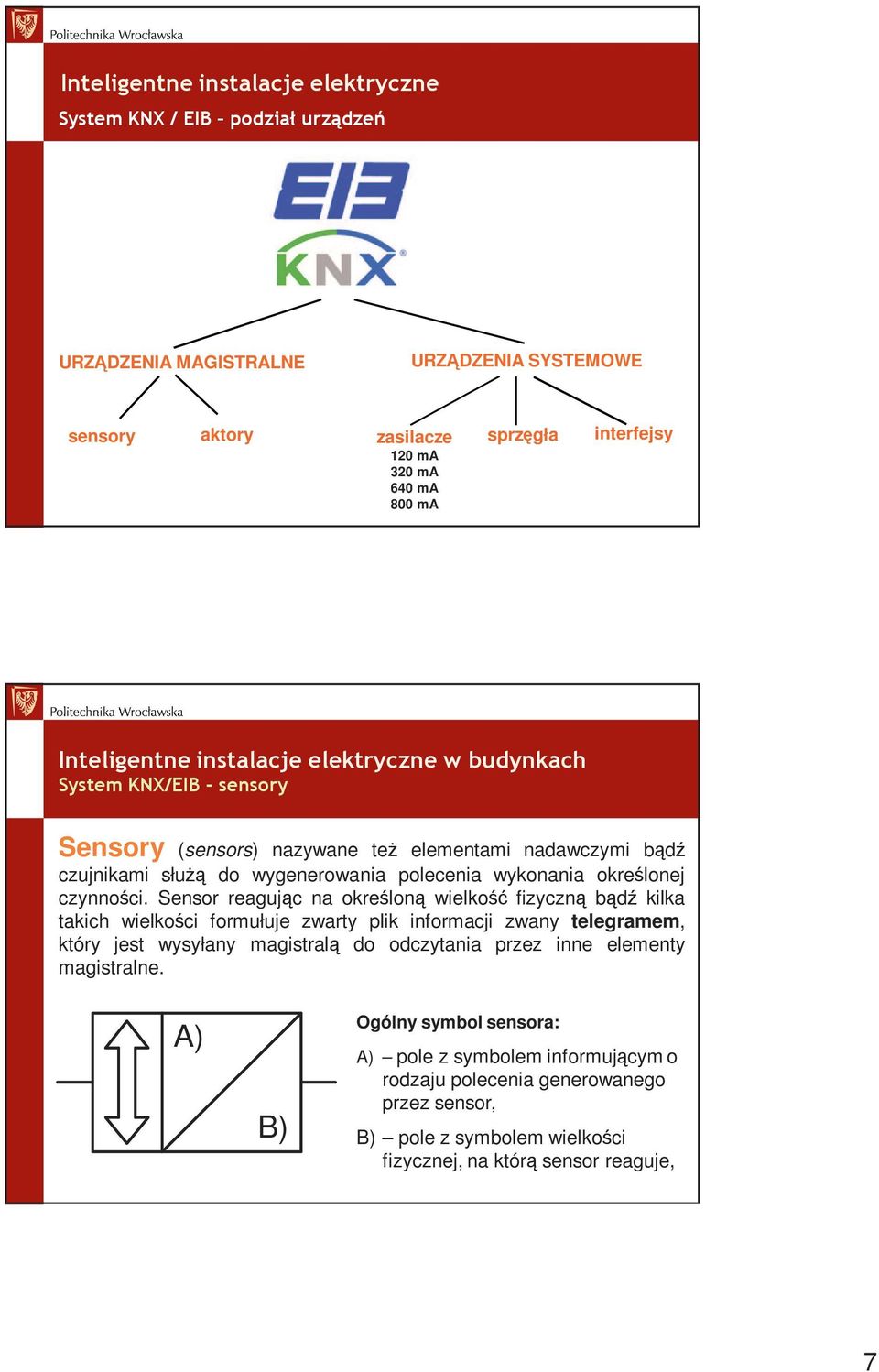

7 Inteligentne instalacje elektryczne System KNX / EIB podział urządzeń URZĄDZENIA MAGISTRANE URZĄDZENIA SYSTEMOWE sensory aktory zasilacze 120 ma 320 ma 640 ma 800 ma sprzęgła interfejsy System KNX/EIB - sensory Sensory (sensors) nazywane teŝ elementami nadawczymi bądź czujnikami słuŝą do wygenerowania polecenia wykonania określonej czynności. Sensor reagując na określoną wielkość fizyczną bądź kilka takich wielkości formułuje zwarty plik informacji zwany telegramem, który jest wysyłany magistralą do odczytania przez inne elementy magistralne. A) B) Ogólny symbol sensora: A) pole z symbolem informującym o rodzaju polecenia generowanego przez sensor, B) pole z symbolem wielkości fizycznej, na którą sensor reaguje, 7

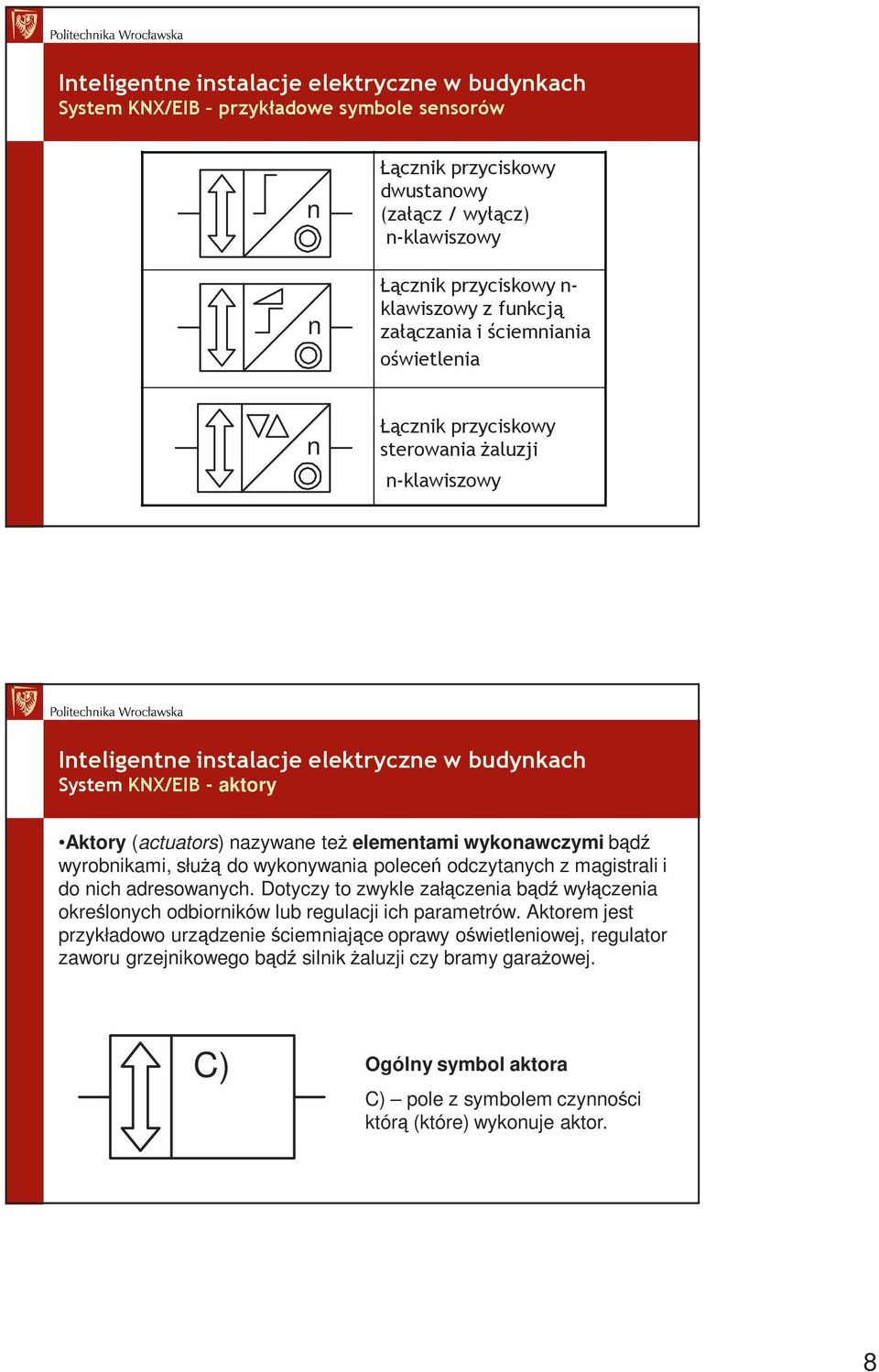

8 System KNX/EIB przykładowe symbole sensorów n n Łącznik przyciskowy dwustanowy (załącz / wyłącz) n-klawiszowy Łącznik przyciskowy n- klawiszowy z funkcją załączania i ściemniania oświetlenia n Łącznik przyciskowy sterowania Ŝaluzji n-klawiszowy System KNX/EIB - aktory Aktory (actuators) nazywane teŝ elementami wykonawczymi bądź wyrobnikami, słuŝą do wykonywania poleceń odczytanych z magistrali i do nich adresowanych. Dotyczy to zwykle załączenia bądź wyłączenia określonych odbiorników lub regulacji ich parametrów. Aktorem jest przykładowo urządzenie ściemniające oprawy oświetleniowej, regulator zaworu grzejnikowego bądź silnik Ŝaluzji czy bramy garaŝowej. C) Ogólny symbol aktora C) pole z symbolem czynności którą (które) wykonuje aktor. 8

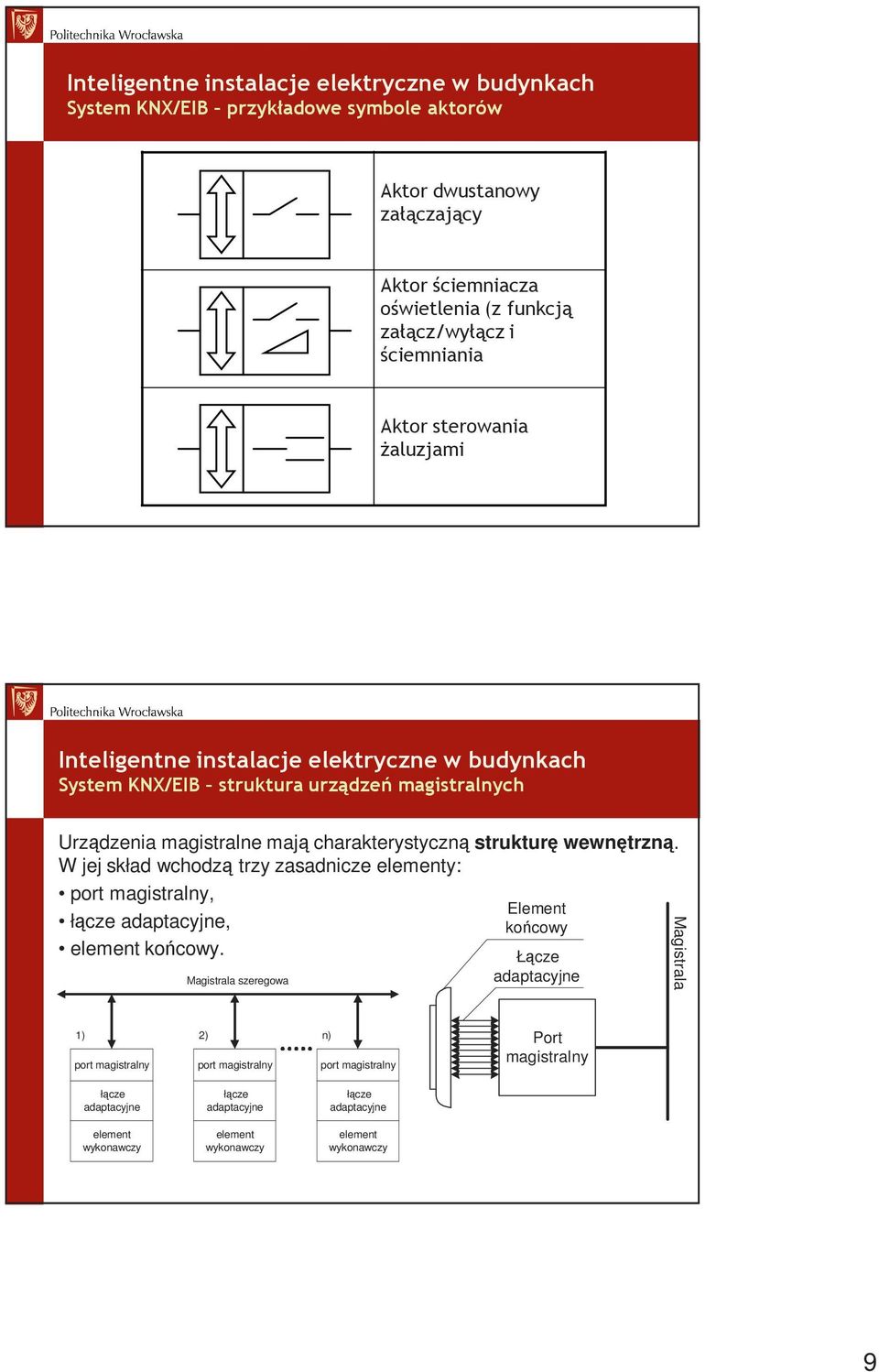

9 System KNX/EIB przykładowe symbole aktorów Aktor dwustanowy załączający Aktor ściemniacza oświetlenia (z funkcją załącz/wyłącz i ściemniania Aktor sterowania Ŝaluzjami System KNX/EIB struktura urządzeń magistralnych Urządzenia magistralne mają charakterystyczną strukturę wewnętrzną. W jej skład wchodzą trzy zasadnicze elementy: port magistralny, łącze adaptacyjne, element końcowy. Magistrala szeregowa Element końcowy Łącze adaptacyjne Magistrala 1) 2) n) port magistralny port magistralny port magistralny Port magistralny łącze adaptacyjne element wykonawczy łącze adaptacyjne element wykonawczy łącze adaptacyjne element wykonawczy 9

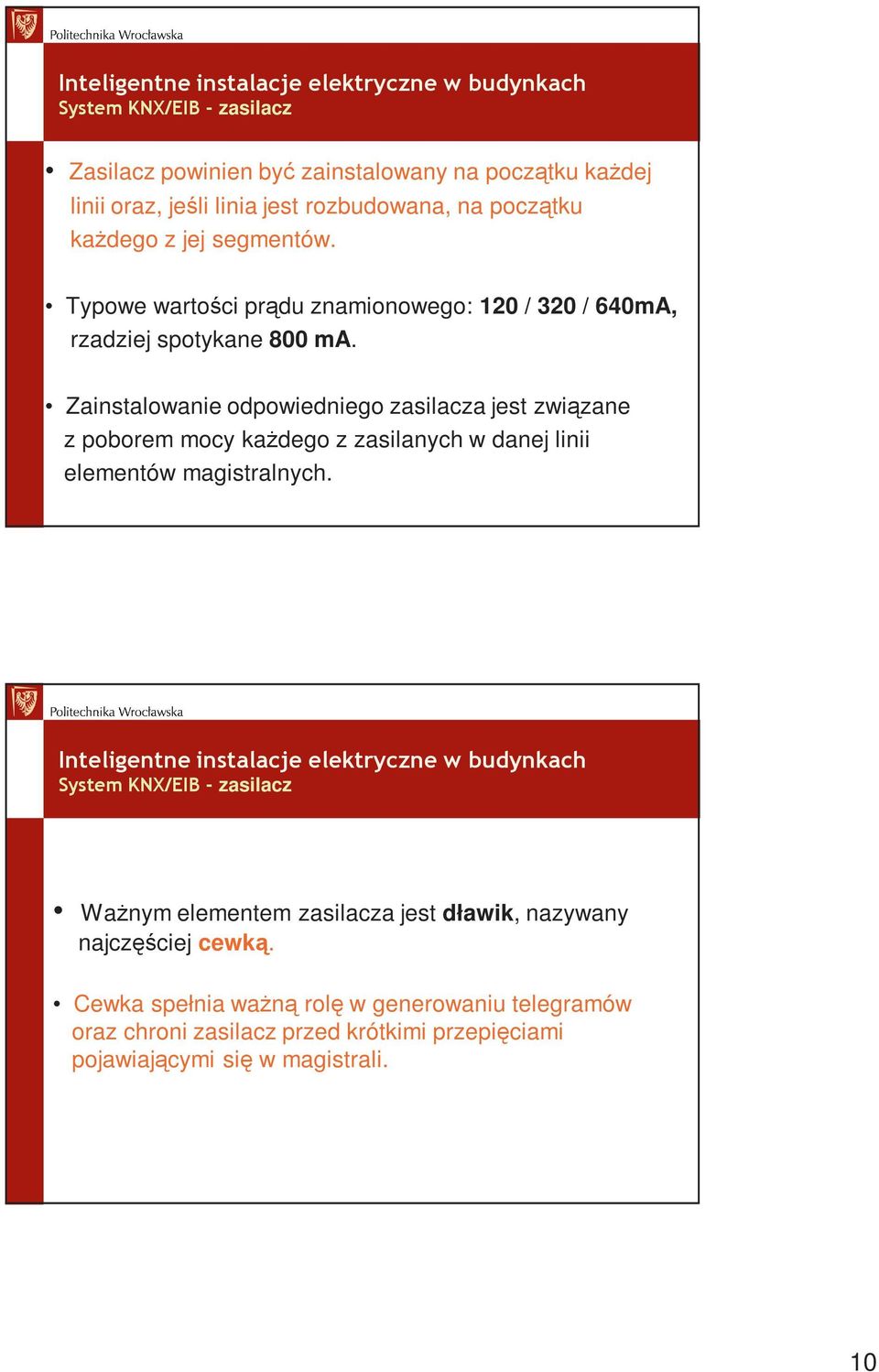

10 System KNX/EIB - zasilacz Zasilacz powinien być zainstalowany na początku kaŝdej linii oraz, jeśli linia jest rozbudowana, na początku kaŝdego z jej segmentów. Typowe wartości prądu znamionowego: 120 / 320 / 640mA, rzadziej spotykane 800 ma. Zainstalowanie odpowiedniego zasilacza jest związane z poborem mocy kaŝdego z zasilanych w danej linii elementów magistralnych. System KNX/EIB - zasilacz WaŜnym elementem zasilacza jest dławik, nazywany najczęściej cewką. Cewka spełnia waŝną rolę w generowaniu telegramów oraz chroni zasilacz przed krótkimi przepięciami pojawiającymi się w magistrali. 10

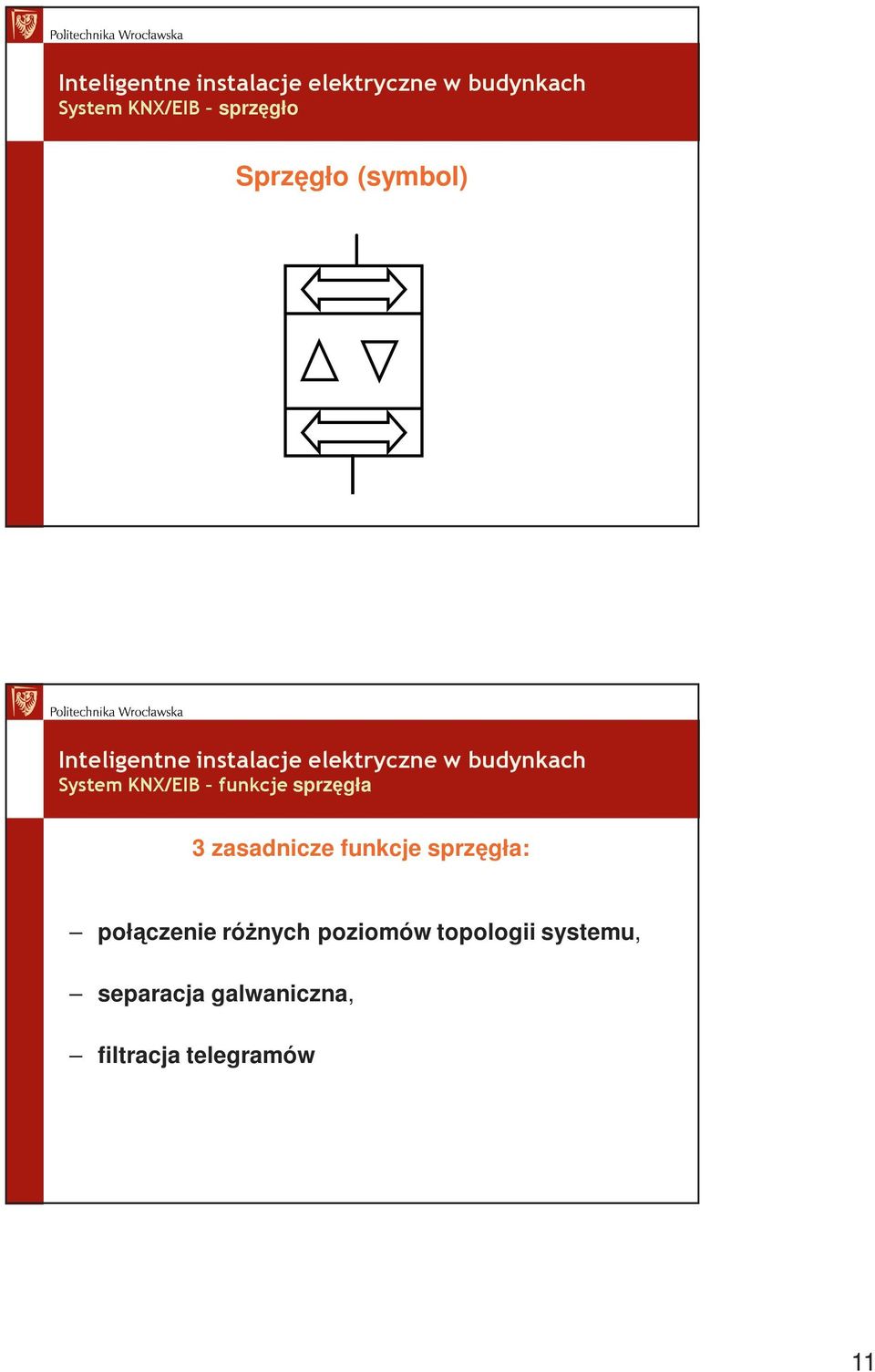

11 System KNX/EIB sprzęgło Sprzęgło (symbol) System KNX/EIB funkcje sprzęgła 3 zasadnicze funkcje sprzęgła: połączenie róŝnych poziomów topologii systemu, separacja galwaniczna, filtracja telegramów 11

12 System KNX/EIB funkcje sprzęgła Sprzęgło (zasada budowy) inia pierwotna ogika Tablica filtrów inia wtórna System KNX/EIB - sprzęgła 3 rodzaje sprzęgieł w systemie KNX: sprzęgło liniowe, które łączy linię główną z linią wtórną, sprzęgło obszarowe, które łączy linię obszarową z linią główną danego obszaru, repetytor liniowy (wzmacniacz liniowy), który łączy linię wtórną z dodatkowym odcinkiem linii, nazywanym segmentem. 12

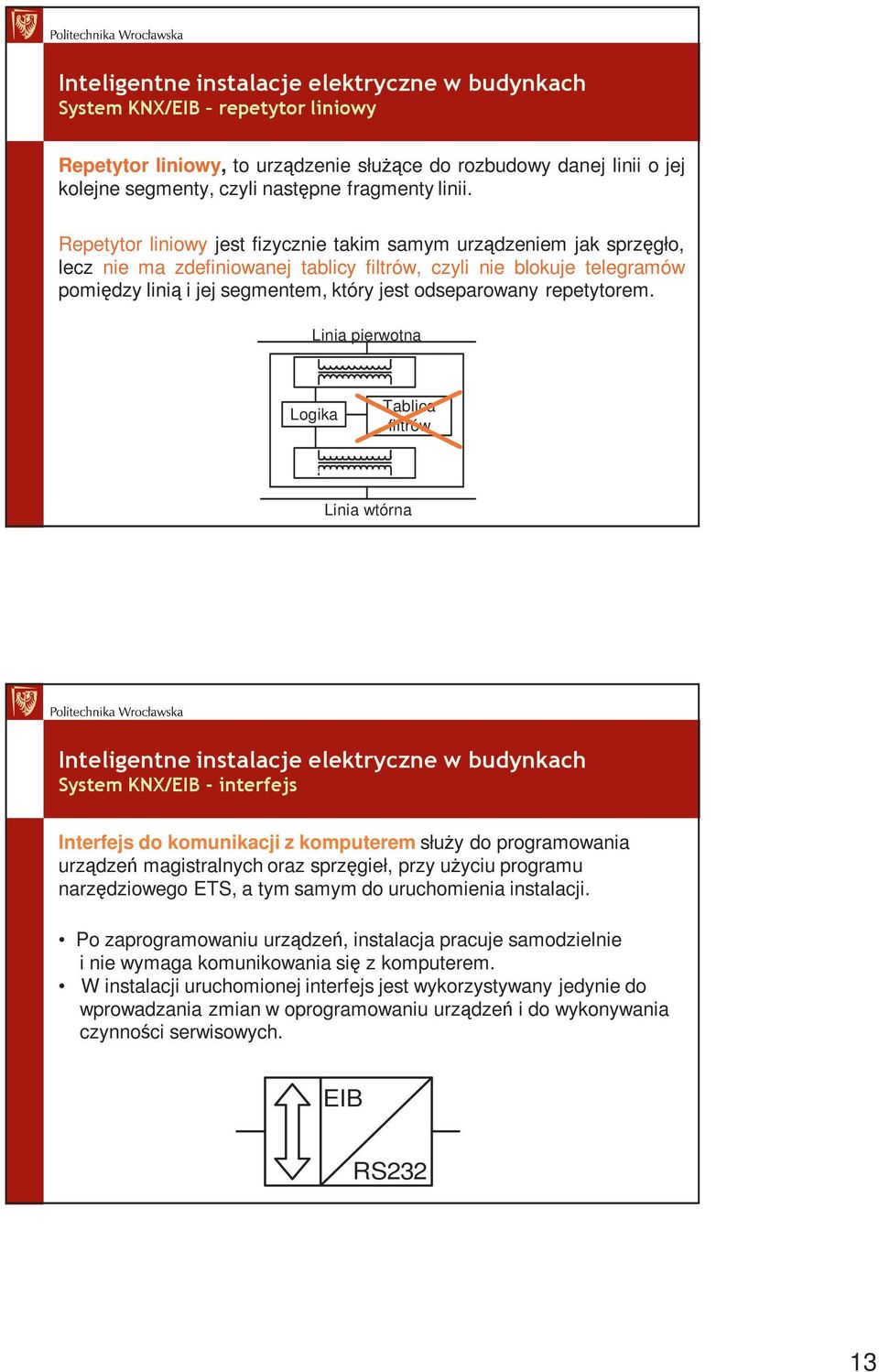

13 System KNX/EIB repetytor liniowy Repetytor liniowy, to urządzenie słuŝące do rozbudowy danej linii o jej kolejne segmenty, czyli następne fragmenty linii. Repetytor liniowy jest fizycznie takim samym urządzeniem jak sprzęgło, lecz nie ma zdefiniowanej tablicy filtrów, czyli nie blokuje telegramów pomiędzy linią i jej segmentem, który jest odseparowany repetytorem. inia pierwotna ogika Tablica filtrów inia wtórna System KNX/EIB - interfejs Interfejs do komunikacji z komputerem słuŝy do programowania urządzeń magistralnych oraz sprzęgieł, przy uŝyciu programu narzędziowego ETS, a tym samym do uruchomienia instalacji. Po zaprogramowaniu urządzeń, instalacja pracuje samodzielnie i nie wymaga komunikowania się z komputerem. W instalacji uruchomionej interfejs jest wykorzystywany jedynie do wprowadzania zmian w oprogramowaniu urządzeń i do wykonywania czynności serwisowych. EIB RS232 13

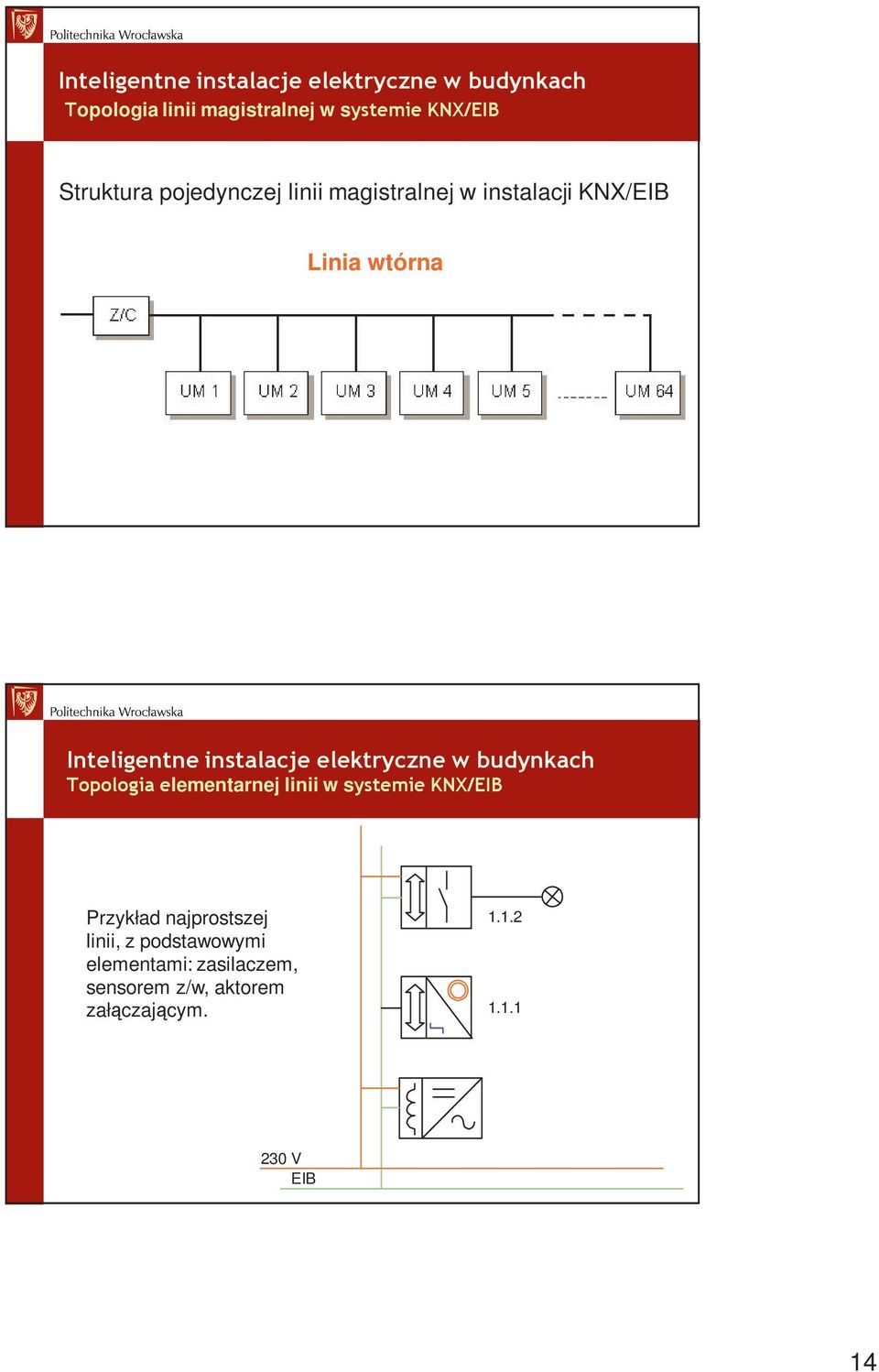

14 Topologia linii magistralnej w systemie KNX/EIB Struktura pojedynczej linii magistralnej w instalacji KNX/EIB inia wtórna Topologia elementarnej linii w systemie KNX/EIB Przykład najprostszej linii, z podstawowymi elementami: zasilaczem, sensorem z/w, aktorem załączającym V EIB 14

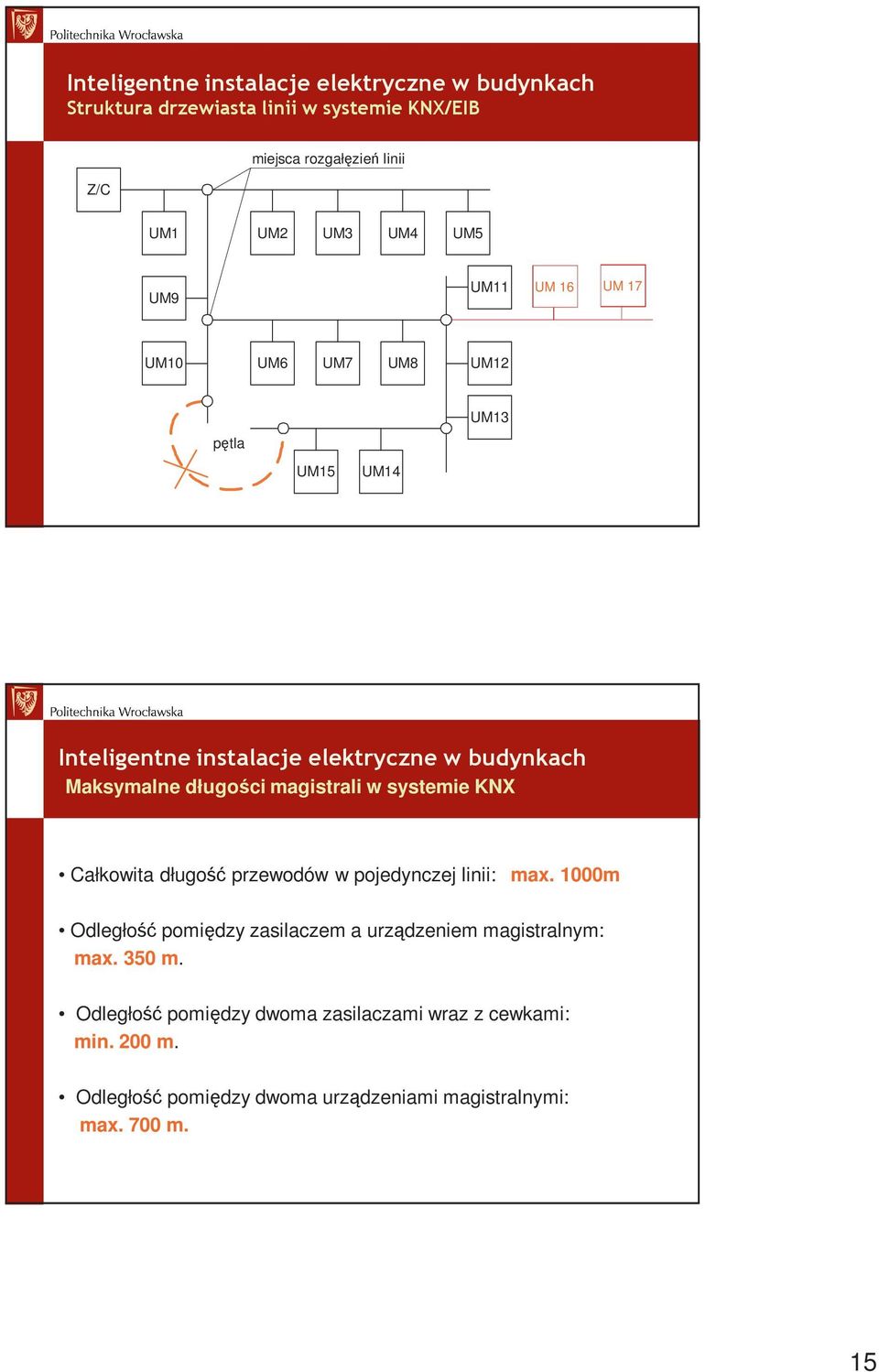

15 Struktura drzewiasta linii w systemie KNX/EIB Z/C miejsca rozgałęzień linii UM1 UM2 UM3 UM4 UM5 UM9 UM11 UM 16 UM 17 UM10 UM6 UM7 UM8 UM12 UM13 pętla UM15 UM14 Maksymalne długości magistrali w systemie KNX Całkowita długość przewodów w pojedynczej linii: max. 1000m Odległość pomiędzy zasilaczem a urządzeniem magistralnym: max. 350 m. Odległość pomiędzy dwoma zasilaczami wraz z cewkami: min. 200 m. Odległość pomiędzy dwoma urządzeniami magistralnymi: max. 700 m. 15

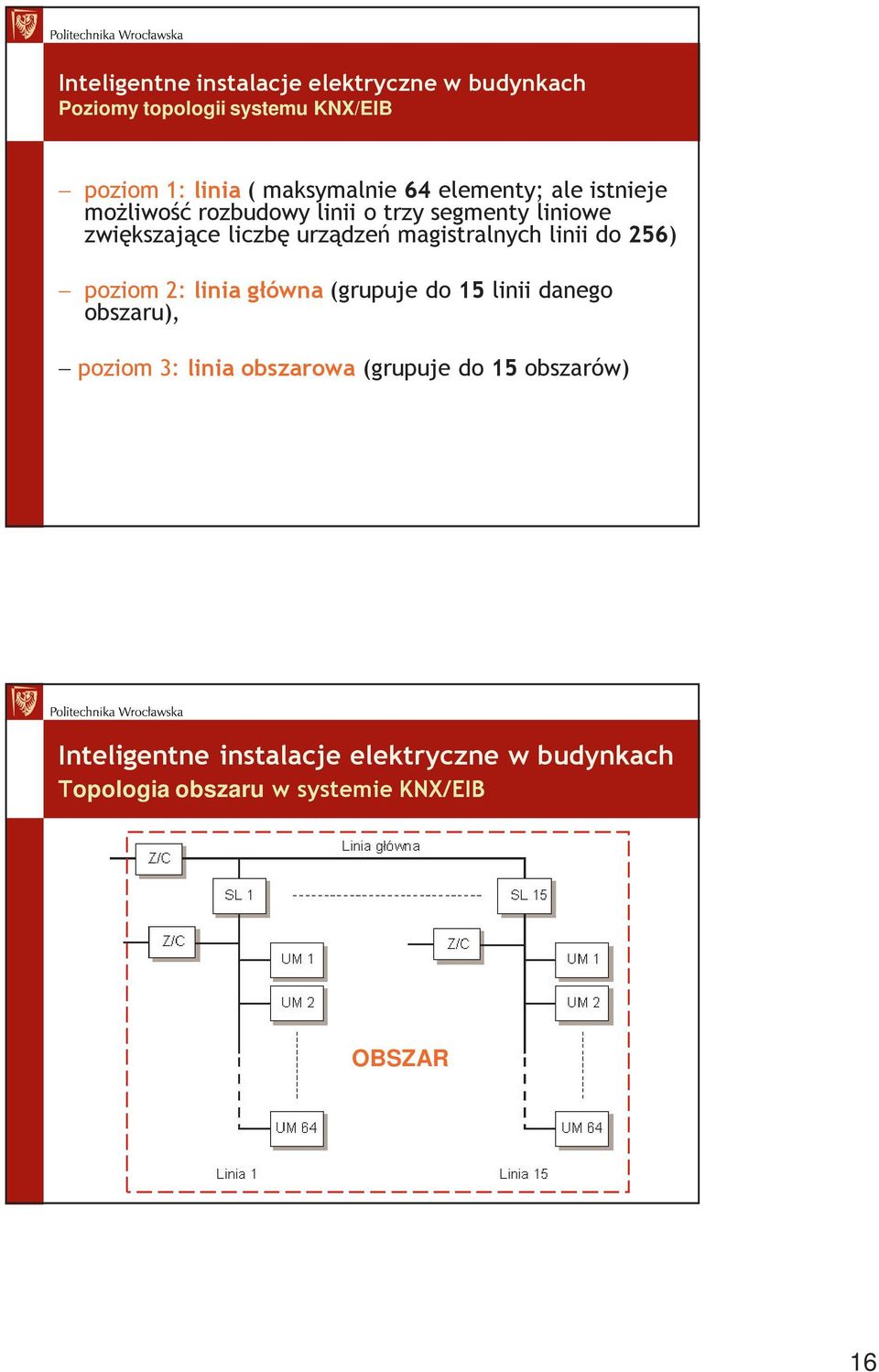

16 Poziomy topologii systemu KNX/EIB poziom 1: linia ( maksymalnie 64 elementy; ale istnieje moŝliwość rozbudowy linii o trzy segmenty liniowe zwiększające liczbę urządzeń magistralnych linii do 256) poziom 2: linia główna (grupuje do 15 linii danego obszaru), poziom 3: linia obszarowa (grupuje do 15 obszarów) Topologia obszaru w systemie KNX/EIB OBSZAR 16

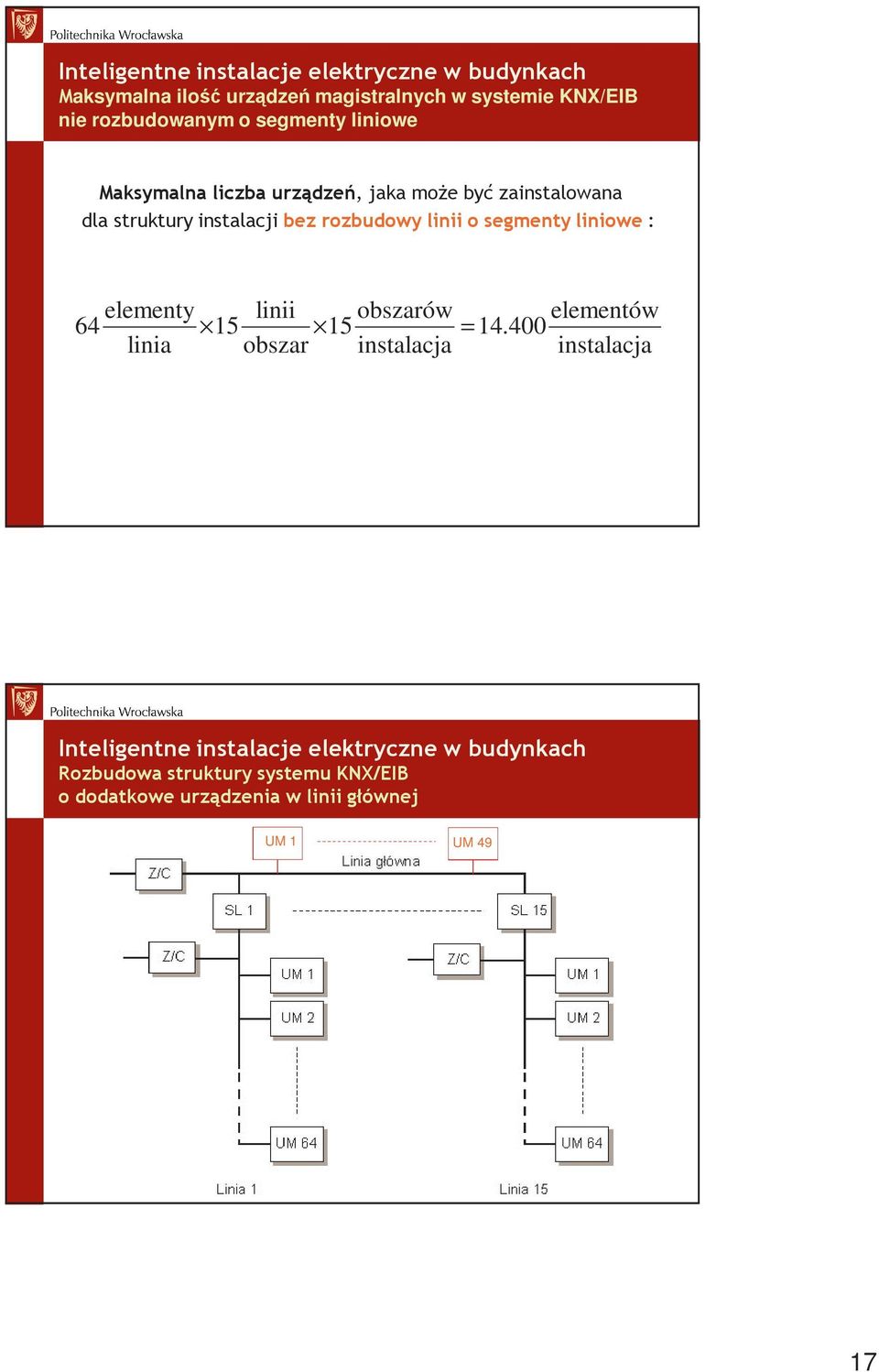

17 Maksymalna ilość urządzeń magistralnych w systemie KNX/EIB nie rozbudowanym o segmenty liniowe Maksymalna liczba urządzeń, jaka moŝe być zainstalowana dla struktury instalacji bez rozbudowy linii o segmenty liniowe : elementy linii obszarów = linia obszar instalacja elementów instalacja Rozbudowa struktury systemu KNX/EIB o dodatkowe urządzenia w linii głównej UM 1 UM 49 17

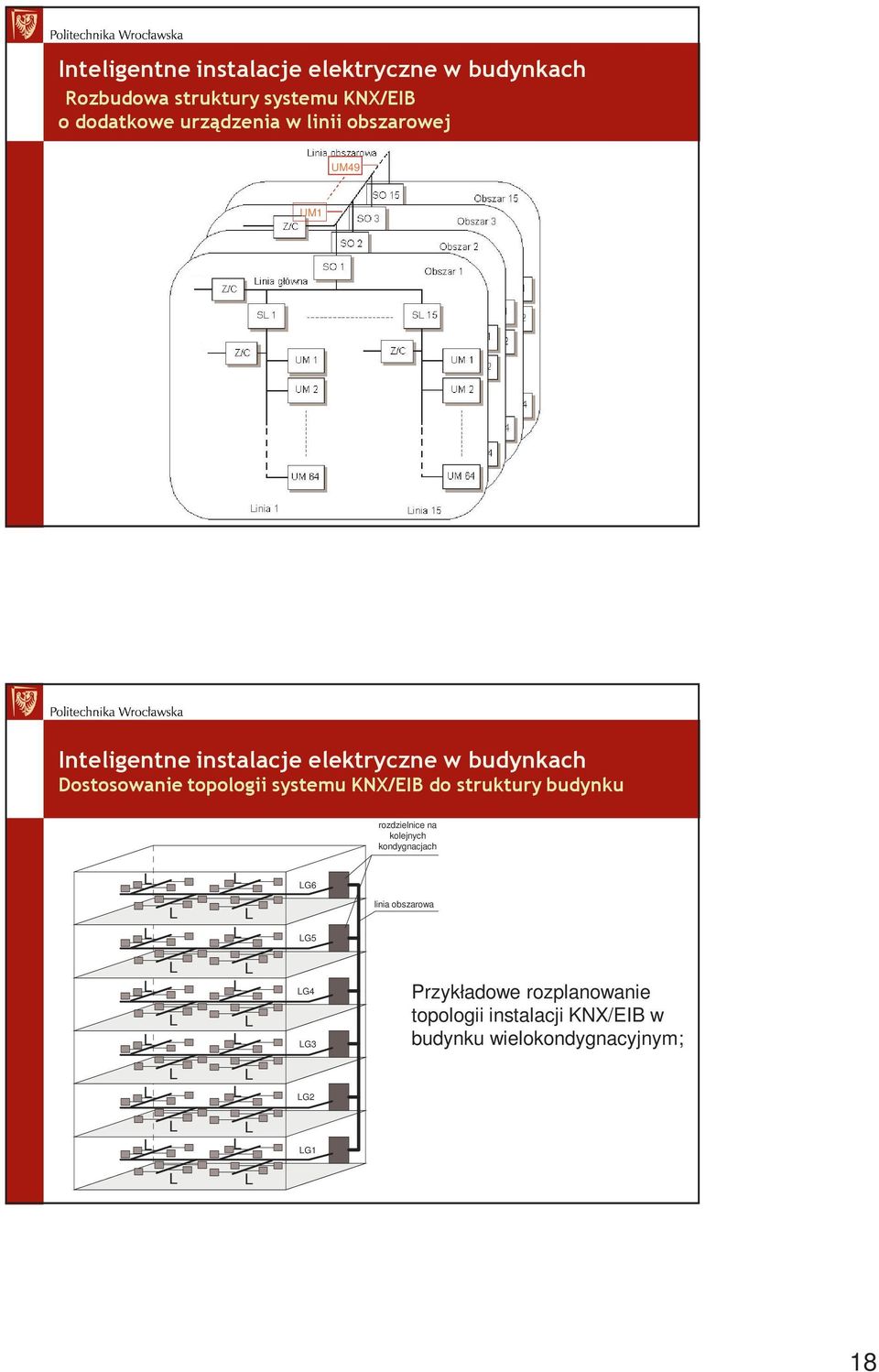

18 Rozbudowa struktury systemu KNX/EIB o dodatkowe urządzenia w linii obszarowej UM49 UM1 Dostosowanie topologii systemu KNX/EIB do struktury budynku rozdzielnice na kolejnych kondygnacjach G6 G5 linia obszarowa G4 G3 Przykładowe rozplanowanie topologii instalacji KNX/EIB w budynku wielokondygnacyjnym; G2 G1 18

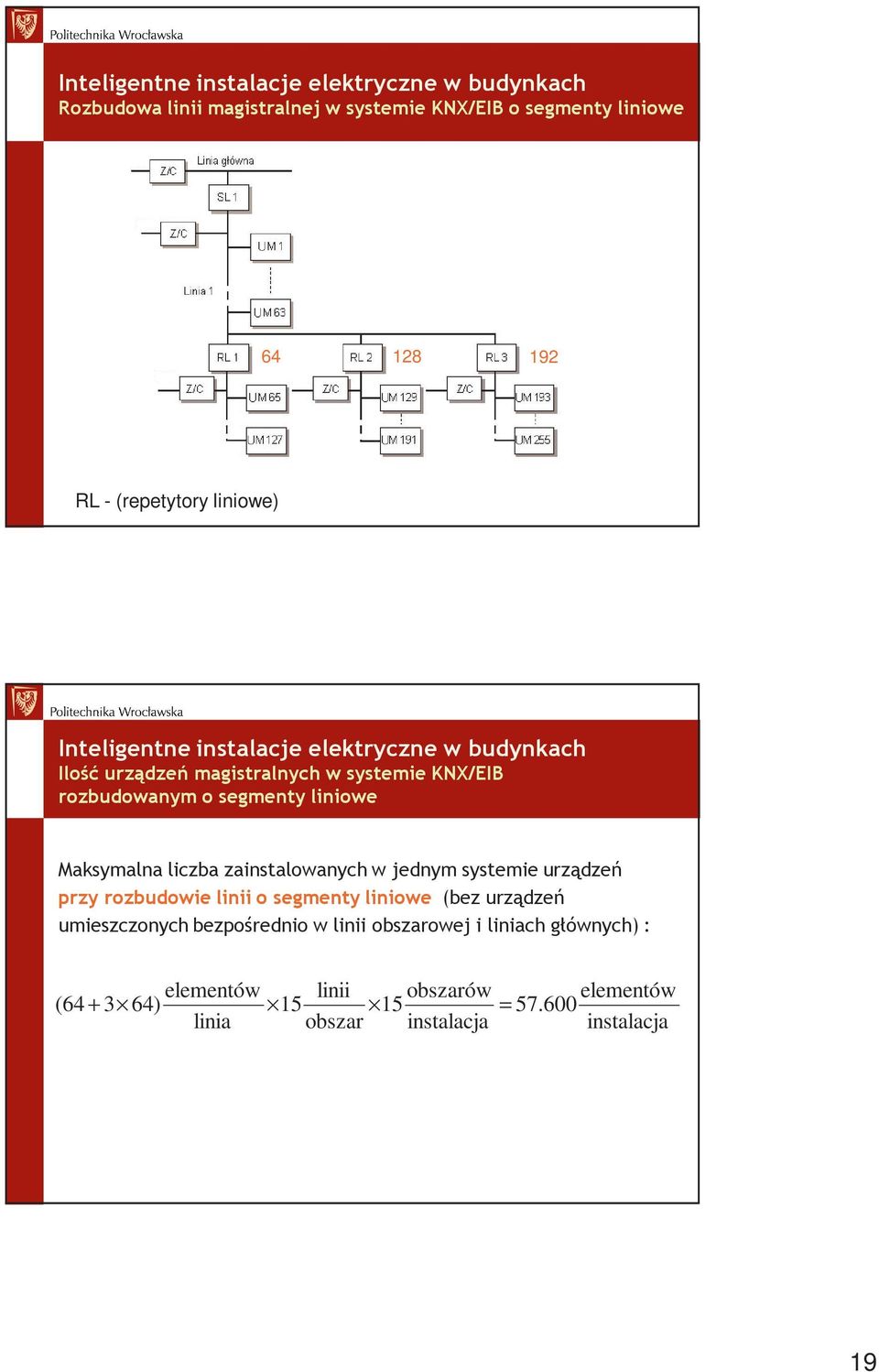

19 Rozbudowa linii magistralnej w systemie KNX/EIB o segmenty liniowe R - (repetytory liniowe) Ilość urządzeń magistralnych w systemie KNX/EIB rozbudowanym o segmenty liniowe Maksymalna liczba zainstalowanych w jednym systemie urządzeń przy rozbudowie linii o segmenty liniowe (bez urządzeń umieszczonych bezpośrednio w linii obszarowej i liniach głównych) : elementów linii obszarów ( ) = linia obszar instalacja elementów instalacja 19

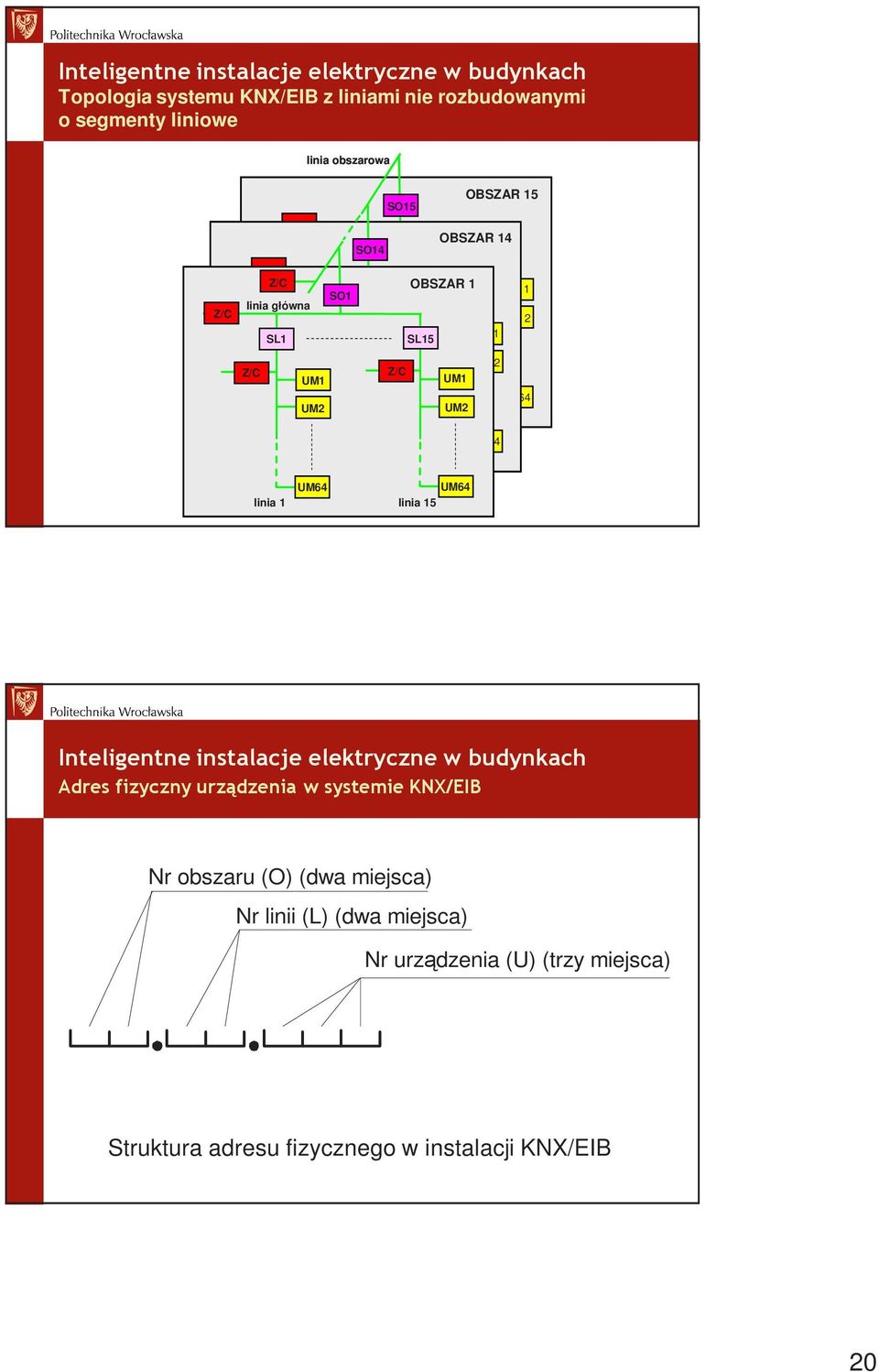

20 Topologia systemu KNX/EIB z liniami nie rozbudowanymi o segmenty liniowe linia obszarowa SO15 OBSZAR 15 SO14 OBSZAR 14 S15 Z/C Z/C linia główna S1 SO1 OBSZAR 1 S15 UM 1 UM 2 UM 1 S15 Z/C UM1 UM2 Z/C UM 2 UM1 UM64 UM2 UM64 UM64 UM64 linia 1 linia 15 Adres fizyczny urządzenia w systemie KNX/EIB Nr obszaru (O) (dwa miejsca) Nr linii () (dwa miejsca) Nr urządzenia (U) (trzy miejsca) Struktura adresu fizycznego w instalacji KNX/EIB 20

21 Adres fizyczny urządzenia w systemie KNX/EIB W obrębie instalacji EIB adres fizyczny kaŝdego urządzenia magistralnego musi być indywidualny. Adres fizyczny słuŝy do identyfikacji urządzeń. Jest on przydatny przede wszystkim na etapie programowania i uruchamiania systemu. W trakcie eksploatacji jest wykorzystywany do: - diagnozowania, poprawy błędów, modyfikacji programu, - adresowania obiektów interfejsu EIB Adres fizyczny jest konfigurowany w programie ETS. Adres fizyczny urządzenia w systemie KNX/EIB Pozycja pierwsza: O = 1-15 numery obszarów ( 1 15), O = numery urządzeń magistralnych zasilanych bezpośrednio z linii obszarowej (o ile są zainstalowane). Pozycja druga: = 1-15 numery linii w danym obszarze ( 1 15) = numery urządzeń magistralnych zasilanych bezpośrednio z danej linii głównej (o ile są zainstalowane), = 0 numer sprzęgła obszarowego łączącego daną linię z linia obszarową. Pozycja trzecia: U = numery urządzeń magistralnych danej linii, przy czym jeśli linia nie jest rozbudowana o segmenty liniowe, to U = 1 64, jeśli natomiast jest rozbudowana to numery 64, 128 i 192 są zarezerwowane dla repetytorów liniowych, a dla urządzeń magistralnych w kolejnych segmentach odpowiednio numery: , i U = 0 numer sprzęgła liniowego. 21

22 Adres fizyczny sprzęgła w systemie KNX/EIB Adres fizyczny O U Zastosowanie Sprzęgło obszarowe Funkcja Połączenie linii głównej z linią obszarową Sprzęgło liniowe Połączenie linii wtórnej z linią główną Repetytor liniowy (wzmacniacz liniowy) Połączenie segmentu liniowego z linią macierzystą (wydłuŝenie linii) Topologia systemu KNX/EIB z adresami fizycznymi elementów (bez rozbudowy linii o segmenty liniowe) SO Obszar 15 sprzęgło obszarowe (SO) SO Obszar 1 S S S SO SO SO linia główna 1.0 sprzęgło liniowe (S) linia 1.1 linia 1.2 linia 1.15 Obszar 4 Obszar 3 Obszar 2 S Adres fizyczny numer urządzenia numer linii numer obszaru 22

23 Topologia systemu KNX/EIB z adresami fizycznymi elementów (z rozbudową linii o segmenty liniowe) inia obszarowa Zasilacz 1 Sprzęgło obszarowe Sprzęgło obszarowe inia główna 1.0 inia główna 2.0 Zasilacz 2 Zasilacz 3 Sprzęgło liniowe Urządzenie Sprzęgło liniowe Urządzenie Zasilacz 4 Urządzenie Zasilacz 5 Urządzenie Urządzenie Urządzenie Repetytory liniowe Zasilacz 6 Z 6 Z 7 Urządzenie Urządzenie System KNX/EIB wykonanie urządzeń Wykonanie urządzeń - urządzenia podtynkowe interfejs 10-cio pinowy (złącze adaptacyjne) miejsce na wpisanie adresu fizycznego 23

24 System KNX/EIB wykonanie urządzeń Urządzenia podtynkowe System KNX/EIB wykonanie urządzeń Urządzenia podtynkowe 24

25 System KNX/EIB wykonanie urządzeń Urządzenia montowane w rozdzielnicy System KNX/EIB wykonanie urządzeń Urządzenia montowane w rozdzielnicy Zaciski spręzynujące urządzenia Przewody magistralne Szyna instalacyjna 25

26 System KNX/EIB wykonanie urządzeń Urządzenia do montaŝu natynkowego, na odbiornikach i do wmontowania System KNX/EIB - planowanie instalacji Rozmieszczenie urządzeń odbiorczych Kuchnia Salon WC R Hall Łazienka 26

27 System KNX/EIB - planowanie instalacji Trasy prowadzenia przewodów elektroenergetycznych M4 3 M3 M2 2 Kuchnia 4 1 Salon M WC R Hall 7 10 Łazienka M5 M6 8 System KNX/EIB - planowanie instalacji Dobór sensorów i aktorów KNX/EIB oraz tras prowadzenia magistrali lx M M M 4 Kuchnia Salon M 4 4 WC R 2 Hall Łazienka M 4 M lx 27

28 System KNX/EIB - planowanie instalacji Nadawanie adresów fizycznych M M Kuchnia M M Salon WC R Hall Łazienka M M INTEIGENTNE INSTAACJE EEKTRYCZNE SYSTEM KNX/EIB 2. ogika Mgr inŝ. Mirosław Kobusiński Politechnika Wrocławska, Instytut Energoelektryki 28

29 System KNX/EIB - struktura logiczna. Obiekty komunikacyjne (OK) KaŜdemu urządzeniu magistralnemu przypisany jest jego program aplikacyjny (aplikacja) proponowany przez producenta. Bez programu aplikacyjnego urządzenie nie będzie funkcjonowało. Aplikacja ściśle określa liczbę oraz rodzaj zadań, które moŝe realizować dane urządzenie. Dla kaŝdego zadania przypisane są w pamięci urządzenia tzw. obiekty komunikacyjne (OK). Wybierając funkcję, jaką ma pełnić dane urządzenie lub jego element, (np. dany klawisz przycisku wieloklawiszowego) automatycznie wybierane są obiekty komunikacyjne przypisane do danej funkcji, a następnie obiekty te są programowane zgodnie z ustawionymi parametrami. System KNX/EIB - struktura logiczna. Grupy adresowe i adresy grupowe Grupa adresowa : - w systemie KNX/EIB to określone, zaplanowane przez projektanta zadanie realizowane przez powiązane ze sobą strukturalnie obiekty komunikacyjne. - grupa adresowa stanowi podstawową jednostkę struktury logicznej systemu. Adresy grupowe : - słuŝą do łączenia obiektów komunikacyjnych w grupy adresowe - kaŝda grupa adresowa posiada swój własny, niepowtarzalny w danej instalacji adres grupowy, czyli identyfikujący ją zestaw liczb. 29

30 System KNX/EIB - struktura logiczna. Struktura adresów grupowych W odróŝnieniu od adresu fizycznego, liczby w adresie grupowym są od siebie oddzielone ukośnikami, np. 1/1/5 Struktura adresu moŝe być 2- lub 3- poziomowa. G/D, G/S/D Kolejne liczby oznaczają numery grup adresu grupowego, przy czym: G numer grupy głównej, S numer grupy pośredniej, D numer grupy dolnej (podgrupy) System KNX/EIB - struktura logiczna. Adres grupowy Wybór struktury zaleŝy tylko i wyłącznie od projektanta i dobrany jest do ilości zadań jakie spełnia system. Adresy grupowe mogą dowolnie wiązać urządzenia, niezaleŝnie od tego, gdzie znajdują się w topologii systemu i jakie są ich adresy fizyczne. struktura dwupoziomowa, grupa górna / grupa dolna (G/D: G = (0 15), D = (0 2047) struktura trójpoziomowa, grupy: górna / pośrednia / dolna (G/S/D): G = (0 15), S = (0 7), D = (0 255) 30

31 System KNX/EIB - struktura logiczna. Adres grupowy Zaleca się, aby kolejne miejsca w adresie grupowym oznaczały: G określoną część budynku lub określone pomieszczenia, w zaleŝności od wielkości obiektu; przykładowo w budynkach wielokondygnacyjnych moŝe to być kondygnacja, w budynkach jednorodzinnych mogą to być poszczególne pomieszczenia, S określone zadania spełniane przez daną grupę urządzeń, np. oświetlenie, ogrzewanie, Ŝaluzje, klimatyzacja, bezpieczeństwo, D polecenie wykonania konkretnej czynności, np. załącz oprawę oświetleniową 1 w pomieszczeniu X. System KNX/EIB - struktura logiczna. Grupy adresowe i adresy grupowe. Przykład mały domek jednorodzinny. Grupa główna (pomieszczenie) Grupa pośrednia (obiekt sterowania) Grupa dolna (realizowane zadanie) Nazwa (G) Obiekt sterowania (S) Zadanie (D) Salon 0 Oświetlenie ogólne 0 Zał/wył oświetlenie 1 Pracownia 1 Oświetlenie boczne 1 Ściemnianie oświetlenia 2 Pokój dziecięcy 2 śaluzje 2 Załącz oświetlenie 3 Kuchnia 3 Ogrzewanie 3 Wyłącz oświetlenie 4 Łazienka 4 Opuść/podnieś Ŝaluzje 5 Korytarz 5 Zasłoń/odsłoń lamele 6 Schody 6 Regulacja temperatury 7 31

32 System KNX/EIB - struktura logiczna. Przykład 1: linia Aktor załączająco -ściemniający Sensor przycisk 4-klawiszowy wielofunkcyjny 230 V EIB System KNX/EIB - struktura logiczna. Przykład : opis obiektów komunikacyjnych (OK) elementów linii Nr OK Opis czynności Realizowana funkcja sterowania Rozmiar OK Urządzenie 0 Klawisz 1 naciśnięcie z lewej strony załącz oświetlenie 1 bit 1 Klawisz 2 krótkie naciśnięcie zał/wył oświetlenie 1 bit 2 Klawisz 3 krótkie naciśnięcie Ŝaluzje góra/dół 1 bit 4 Klawisz 1 naciśnięcie z prawej strony wyłącz oświetlenie 1 bit 6 Klawisz 2 długie naciśnięcie ściemnianie 4 bit 9 Klawisz 3 długie naciśnięcie Ŝaluzje obrót lamelek 1 bit 12 Klawisz 4 długie naciśnięcie lewa/prawa Regulacja zaworu grzejnika 1 bajt 0 zał/wył oświetlenie 1 bit 1 ściemnianie 4 bit Przycisk 4-klawiszowy wielofunkcyjny (sensor) Aktor załączającościemniający 32

33 System KNX/EIB - struktura logiczna instalacji. Przykład 1: wykorzystane obiekty komunikacyjne elementów linii Nr OK Opis czynności Realizowana funkcja sterowania Rozmiar OK Urządzenie 0 Klawisz 1 naciśnięcie z lewej strony załącz oświetlenie 1 bit 1 Klawisz 2 krótkie naciśnięcie zał/wył oświetlenie 1 bit 2 Klawisz 3 krótkie naciśnięcie Ŝaluzje góra/dół 1 bit 4 Klawisz 1 naciśnięcie z prawej strony wyłącz oświetlenie 1 bit 6 Klawisz 2 długie naciśnięcie ściemnianie 4 bit Sensor - przycisk 4-klawiszowy wielofunkcyjny 9 Klawisz 3 długie naciśnięcie Ŝaluzje obrót lamelek 1 bit 12 Klawisz 4 długie naciśnięcie lewa/prawa Regulacja zaworu grzejnika 1 bajt 0 zał/wył oświetlenie 1 bit Aktor załączająco 1 ściemnianie 4 bit -ściemniający System KNX/EIB - struktura logiczna. Przykład 1: adresy grupowe Przycisk 4-klawiszowy wielofunkcyjny Aktor załączająco-ściemniający n Załącz oświetlenie (1 bit) OK 0 Zał/wył oświetlenie (1 bit) OK 1 1/1/1 OK 0 Zał/wył oświetlenie (1 bit) śaluzje góra/dół (1 bit) OK 2 1/1/2 Wyłącz oświetlenie (1 bit) OK 4 1/1/3 OK 1 Ściemnianie (4 bity) Ściemnianie (4 bity) OK 6 śaluzje obrót lamalek (1 bit) OK 9 Regulacja zaworu grzejnikowego (1 bajt) OK 12 33

34 System KNX/EIB - struktura logiczna. Przykład 1: adresy grupowe w postaci tabelarycznej Adres fizyczny (Aktor) Nr OK 0 1 (Sensor) 0 1/1/2 1 1/1/ /1/2 6 1/1/ System KNX/EIB - struktura logiczna. Grupy adresowe i adresy grupowe - podsumowanie Adresy grupowe tworzące strukturę logiczną magistrali wiąŝą ze sobą obiekty komunikacyjne urządzeń magistralnych, a nie urządzenia jako odrębne elementy. Obiekty komunikacyjne jednego urządzenia mogą wchodzić w skład wielu róŝnych adresów grupowych, znajdujących się w róŝnych miejscach systemu. Jeden obiekt komunikacyjny moŝe wchodzić w skład wielu adresów grupowych. Np. obiekt komunikacyjny aktora oprawy oświetleniowej moŝe znajdować się w róŝnych adresach grupowych obiektów komunikacyjnych łączników, które go załączają z wielu róŝnych miejsc. Adresy fizyczne dotyczące urządzenia jako całości nie mają znaczenia w tworzeniu logicznej struktury powiązań. Adres fizyczny daje jedynie informację o zlokalizowaniu danego urządzenia w instalacji. 34

35 System KNX/EIB - struktura logiczna. Przykład 2: Zaplanowanie instalacji Oświetlenie w salonie zasilanie magistrala KNX 1 oświetlenie górne, 2 oświetlenie górne, 3 oświetlenie boczne, 4 oświetlenie boczne, Przewidywane funkcje: , 2 (oświetlenie górne): - zał./ wył. -ściemnianie , 4 (oswietlenie boczne) - zał./ wył System KNX/EIB - struktura logiczna. Przykład 2: Dobór urządzeń i stworzenie topologii (adresy fizyczne) Oświetlenie w salonie zasilanie magistrala KNX Aktory: oświetlenie górne, oświetlenie górne, oświetlenie boczne, oświetlenie boczne, Sensor: przycisk 4-o klawiszowy oświetleniowy

36 System KNX/EIB - struktura logiczna. Przykład 2: Utworzenie grup adresowych (realizacja funkcji) Grupa główna (G) Grupa pośrednia (S) Grupa dolna (D) pomieszczenie liczba obiekt sterowania liczba realizowane zadanie liczba załącz/wyłącz 1 0 ściemniaj 1 1 Salon 1 oświetlenie górne 0 załącz/wyłącz 2 2 ściemniaj 2 3 załącz/wyłącz ściemniaj oświetlenie boczne kinkiety 1 załącz/wyłącz System KNX/EIB - struktura logiczna. Przykład 2: obiekty komunikacyjne Czujnik przyciskowy 4-klawiszowy do oświetlenia (sensor) Nr OK Opis czynności Realizowana funkcja sterowania Rozmiar OK 0 Klawisz 1 krótkie naciśnięcie zał/wył 1 1 bit 1 Klawisz 1 długie naciśnięcie ściemnianie 1 4 bity 2 Klawisz 2 krótkie naciśnięcie zał/wył 2 1 bit 3 Klawisz 2 długie naciśnięcie ściemnianie 2 4 bity 4 Klawisz 3 krótkie naciśnięcie zał/wył (1+2) 1 bit 5 Klawisz 3 długie naciśnięcie ściemnianie (1+2) 4 bity 6 Klawisz 4 krótkie naciśnięcie zał/wył (3+4) 1 bit 36

37 System KNX/EIB - struktura logiczna. Przykład 2: obiekty komunikacyjne Aktory załączająco ściemniające (lampy 1, 2) Nr OK Opis czynności Realizowana funkcja sterowania Rozmiar OK 0 zał / wył oświetlenie 1 bit 1 ściemnianie 4 bity System KNX/EIB - struktura logiczna. Przykład 2: obiekty komunikacyjne Aktory załączające (lampy 3, 4) Nr OK Opis czynności Realizowana funkcja sterowania Rozmiar OK 0 zał / wył oświetlenie 1 bit 37

38 Nr OK Opis czynności Realizowana funkcja sterowania Rozmiar OK Urządzenie 0 Klawisz 1 krótkie naciśnięcie zał/wył 1 1 bit 1 Klawisz 1 długie naciśnięcie ściemnianie 1 4 bity 2 Klawisz 2 krótkie naciśnięcie zał/wył 2 1 bit 3 Klawisz 2 długie naciśnięcie ściemnianie 2 4 bity 4 Klawisz 3 krótkie naciśnięcie zał/wył (1+2) 1 bit Czujnik przyciskowy 4-klawiszowy do oświetlenia (sensor) 5 Klawisz 3 długie naciśnięcie ściemnianie (1+2) 4 bity 6 Klawisz 4 naciśnięcie z lewej strony załącz (3+4) 1 bit 7 Klawisz 4 naciśnięcie z prawej strony wyłącz (3+4) 1 bit 0 zał / wył oświetlenie 1 bit 1 ściemnianie 4 bity 0 zał / wył oświetlenie 1 bit Aktor załączająco ściemniający (lampy 1, 2) Aktor załączający (lampy 3, 4) System KNX - Transmisja szeregowa asynchroniczna Nadajnik Przewody magistralne Odbiornik Zegar nadajnika Zegar odbiornika Dane Znacznik startu Znacznik stop Bity odczytane przez odbiornik 38

39 INTEIGENTNE INSTAACJE EEKTRYCZNE SYSTEM KNX/EIB 3. Programowanie Mgr inŝ. Mirosław Kobusiński Politechnika Wrocławska, Instytut Energoelektryki System KNX/EIB programowanie instalacji ETS ETS (EIB Tool Software) stanowi podstawowy program narzędziowy przeznaczony do projektowania, uruchamiania oraz serwisowania instalacji systemu KNX/EIB. Zalecane wymagania sprzętowe dla programu to: komputer PC, pamięć minimum 8MB RAM, MS Windows 3.1/3.11 lub Windows 95, przynajmniej 10MB wolnego miejsca na dysku twardym, stacja dyskietek. 39

40 System KNX/EIB programowanie instalacji Ogólna struktura programu ETS Moduł Ustawienia programu Menu główne programu EIB Tool Software 2 ver. 1.3 (ETS2V1.3). Ustawienia programu (Settings) Projektowanie (Project Design) Uruchamianie i testowanie instalacji (Commissioning/Test) Zarządzanie projektami (Project Administrator Zarządzenie bazą danych produktów (Product dministrator) Drukowanie raportów (Reports) Wyjście z programu (Exit) System KNX/EIB programowanie instalacji Menu modułu projektowanie - zakładanie projektu 40

41 System KNX/EIB programowanie instalacji Menu modułu projektowanie -projekt załoŝony - tworzenie struktury budynku System KNX/EIB programowanie instalacji Menu modułu projektowanie - tworzenie struktury budynku (budynek) 41

42 System KNX/EIB programowanie instalacji Menu modułu projektowanie - tworzenie struktury budynku (piętra i pomieszczenia) System KNX/EIB programowanie instalacji Menu modułu projektowanie - tworzenie struktury budynku (wstawianie urządzeń) 42

43 System KNX/EIB programowanie instalacji Menu modułu projektowanie - tworzenie struktury budynku (wstawianie urządzeń) lx M M M 4 Kuchnia Salon M 4 WC R 2 Hall 4 Łazienka M 4 M lx System KNX/EIB programowanie instalacji Menu modułu zarządzanie bankiem danych programu EIB Tool (ETS2V1.3). 43

44 System KNX/EIB programowanie instalacji Menu modułu projektowanie - edycja parametrów urządzeń System KNX/EIB programowanie instalacji Menu modułu projektowanie - utworzona topologia instalacji 44

45 System KNX/EIB programowanie instalacji Menu modułu projektowanie - tworzenie struktury grup adresowych System KNX/EIB programowanie instalacji Menu modułu projektowanie - struktura grup adresowych 45

46 System KNX/EIB programowanie instalacji Menu modułu projektowanie - łączenie obiektów komunikacyjnych w grupy adresowe System KNX/EIB programowanie instalacji Wgrywanie aplikacji do urządzeń w module uruchamianie i testowanie programu EIB Tool (ETS2V1.3). 46
