1 LABORATORIUM ELEKTRYCZNYCH SYSTEMÓW INTELIGENTNYCH Ćwiczenie 14 PROJEKT I PROGRAMOWANIE SCEN ŚWIETLNYCH W SYSTEMIE EIB Katedra InŜynierii Komputerowej i Elektrycznej

2 2 1. Wstęp. Oświetlenie jest jednym z najwaŝniejszych elementów kaŝdego mieszkania. Większość czasu spędzamy w domu, w godzinach wieczornych. Istotne jest, zatem oświetlenie odpowiednie do nastroju i okazji. Jeśli istnieje wiele wejść do pomieszczenia i/lub wiele przełączanych źródeł światła, tradycyjna instalacja staje się bardzo skomplikowana. W przypadku sterowania inteligentnego nie sprawia ona Ŝadnego problemu. MoŜemy popuścić wodze fantazji i stworzyć w domu niepowtarzalną atmosferę. MoŜna równieŝ utworzyć ciągi rozkazów (kilka zdarzeń występujących po sobie), które nastąpią po wywołaniu jednego polecenia. Np. moŝna zaprogramować kilka scen (nastrojów) w salonie. Sceną świetlną nazywamy sterowanie oświetleniem kilku lamp, włączonych równocześnie, kaŝda z indywidualną mocą. Dzięki zastosowania jej moŝna jednym przyciskiem zmienić "nastrój" z np. romantycznego na ogólny. W jednej chwili moŝna zapalić kilka lamp, a zgasić inne. W skład kaŝdej sceny mogą wchodzić takŝe rolety, ogrzewanie i inne urządzenia, co znacznie zwiększa moŝliwości. Za pomocą przycisku potrójnego Triton jest moŝliwe sterowanie w pomieszczeniu wentylacją, klimatyzacją, Ŝaluzjami, oświetleniem i ogrzewaniem. 2. Programowanie scen świetlnych W pięcioklawiszowym sensorze oświetlenia Busch-triton 6325 w trybie scen świetlnych, do sześciu scen świetlnych, do sześciu róŝnych grup aktorów moŝe być kontrolowanych bez konieczności stosowania specjalnych modułów scen świetlnych. Sceny te mogą być wstępnie zaprogramowane za pomocą parametrów urządzenia. UŜytkownik moŝe indywidualnie przypisywać parametry, jakie są wymagane podczas działania instalacji. Pomocniczy przycisk jest wykorzystywany do zapisu nowych scen świetlnych (parametrów). Aby to wykonać, parametr function of auxiliary push button musi zastać ustawiony na storage of lightscenes. MoŜliwe jest to do wykonania, gdy właściwe nadawanie grup adresów i flag jest przypisane do aktorów. Sceny świetlne są projektowane według następującej metodyki: 1. Liczba scen świetlnych oraz odpowiadające im klawisze wyłącznika jest ustawiana w zakładce General okna parametry. 2. Dla kaŝdej grupy aktorów A F, powinno to być określone z parametrem type of actuator group czy uŝywają one 1 bitowy obiekt komunikacyjny (aktory załączające albo Ŝaluzji) 8 bitowe obiekty komunikacyjne (aktory ściemniacza). ZaleŜnie od tej nastawy, program ETS2 wyświetla róŝne parametry i obiekty komunikacyjne. Obiekty komunikacyjne są uŝywane do kontroli aktorów grup A F. 3. Dla kaŝdej sceny świetlnej, wartości mogą być wstępnie ustalone dla grupy aktorów na ich własnej stronie parametryzacji. 4. Klawisze, które nie są wykorzystane do scen świetlnych są dostępne do załączania lub wyłączania, ściemniania albo sterowania roletami. Dla pozostałych klawiszy musi być ustawiony parametr no function/display operation. Jeśli klawisz jest wykorzystany do przywoływania scen świetlnych, LED wskazuje, która jego strona musi być naciśnięta. Świeci się on na zielono, kiedy lewa strona klawisza jest naciśnięta a na czerwono, gdy prawa. Definiowanie scen świetlnych przebiega według następującej procedury: 1. Wymagane nastawy lamp są wprowadzane przez przyciski wyłącznika. 2. Pomocniczy przycisk wyłącznika jest naciśnięty w celu przygotowania zapisu scen świetlnych. Na potwierdzenie tego kontrolki wyłącznika świecą się kolorem pomarańczowym.

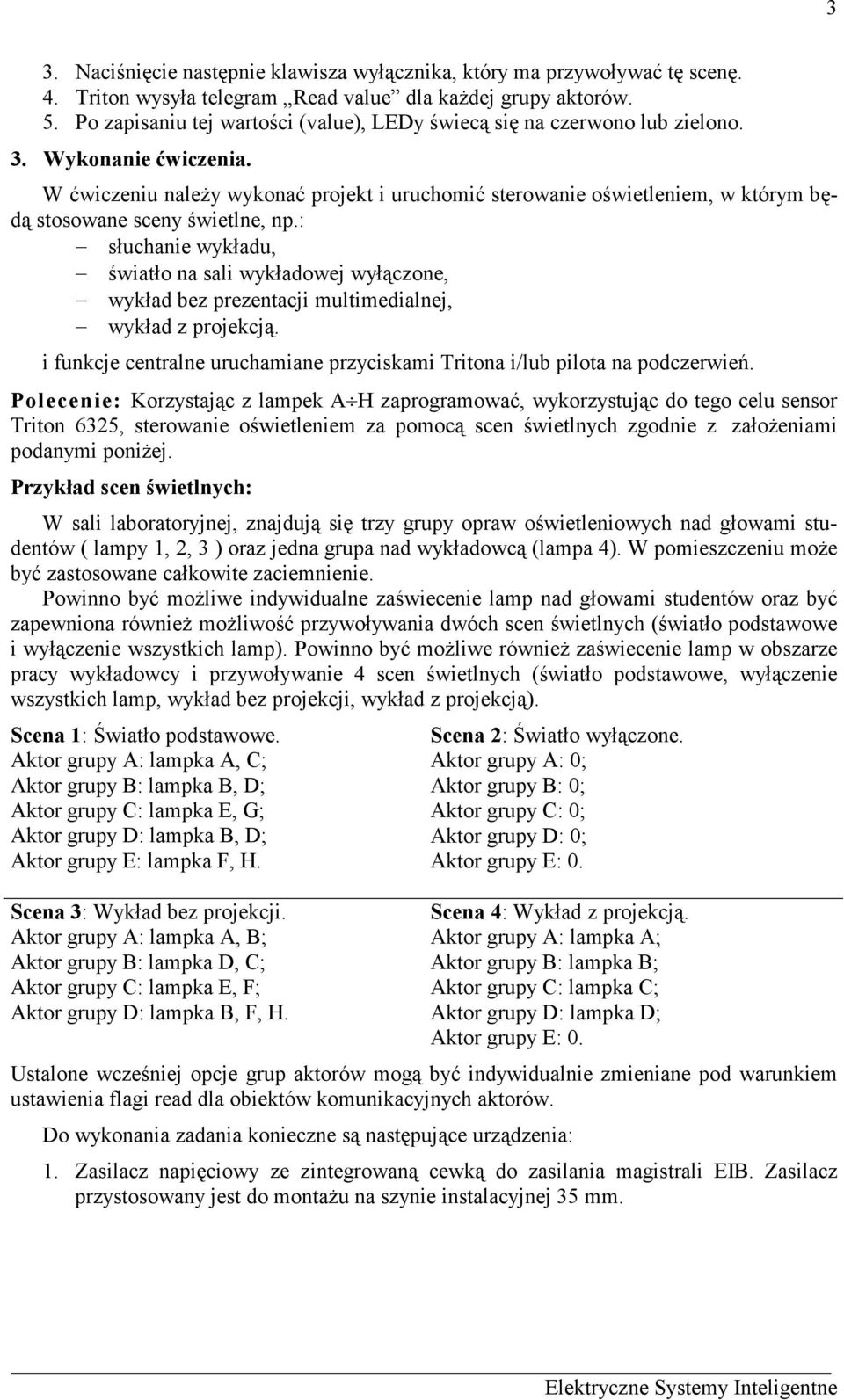

3 3 3. Naciśnięcie następnie klawisza wyłącznika, który ma przywoływać tę scenę. 4. Triton wysyła telegram Read value dla kaŝdej grupy aktorów. 5. Po zapisaniu tej wartości (value), LEDy świecą się na czerwono lub zielono. 3. Wykonanie ćwiczenia. W ćwiczeniu naleŝy wykonać projekt i uruchomić sterowanie oświetleniem, w którym będą stosowane sceny świetlne, np.: słuchanie wykładu, światło na sali wykładowej wyłączone, wykład bez prezentacji multimedialnej, wykład z projekcją. i funkcje centralne uruchamiane przyciskami Tritona i/lub pilota na podczerwień. Polecenie: Korzystając z lampek A H zaprogramować, wykorzystując do tego celu sensor Triton 6325, sterowanie oświetleniem za pomocą scen świetlnych zgodnie z załoŝeniami podanymi poniŝej. Przykład scen świetlnych: W sali laboratoryjnej, znajdują się trzy grupy opraw oświetleniowych nad głowami studentów ( lampy 1, 2, 3 ) oraz jedna grupa nad wykładowcą (lampa 4). W pomieszczeniu moŝe być zastosowane całkowite zaciemnienie. Powinno być moŝliwe indywidualne zaświecenie lamp nad głowami studentów oraz być zapewniona równieŝ moŝliwość przywoływania dwóch scen świetlnych (światło podstawowe i wyłączenie wszystkich lamp). Powinno być moŝliwe równieŝ zaświecenie lamp w obszarze pracy wykładowcy i przywoływanie 4 scen świetlnych (światło podstawowe, wyłączenie wszystkich lamp, wykład bez projekcji, wykład z projekcją). Scena 1: Światło podstawowe. Aktor grupy A: lampka A, C; Aktor grupy B: lampka B, D; Aktor grupy C: lampka E, G; Aktor grupy D: lampka B, D; Aktor grupy E: lampka F, H. Scena 3: Wykład bez projekcji. Aktor grupy A: lampka A, B; Aktor grupy B: lampka D, C; Aktor grupy C: lampka E, F; Aktor grupy D: lampka B, F, H. Scena 2: Światło wyłączone. Aktor grupy A: 0; Aktor grupy B: 0; Aktor grupy C: 0; Aktor grupy D: 0; Aktor grupy E: 0. Scena 4: Wykład z projekcją. Aktor grupy A: lampka A; Aktor grupy B: lampka B; Aktor grupy C: lampka C; Aktor grupy D: lampka D; Aktor grupy E: 0. Ustalone wcześniej opcje grup aktorów mogą być indywidualnie zmieniane pod warunkiem ustawienia flagi read dla obiektów komunikacyjnych aktorów. Do wykonania zadania konieczne są następujące urządzenia: 1. Zasilacz napięciowy ze zintegrowaną cewką do zasilania magistrali EIB. Zasilacz przystosowany jest do montaŝu na szynie instalacyjnej 35 mm.

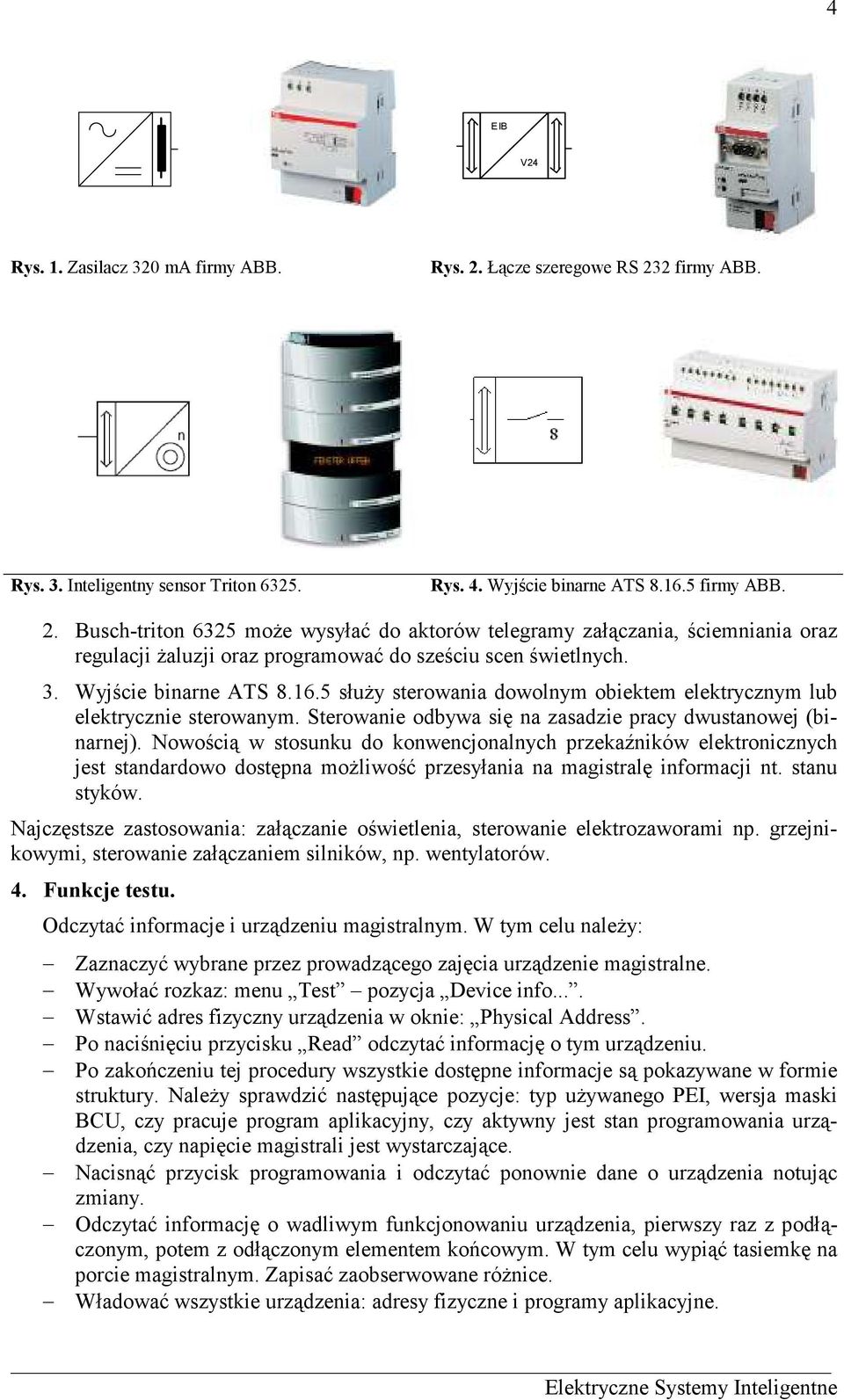

4 4 EIB V24 Rys. 1. Zasilacz 320 ma firmy ABB. Rys. 2. Łącze szeregowe RS 232 firmy ABB. Rys. 3. Inteligentny sensor Triton Rys. 4. Wyjście binarne ATS firmy ABB. 2. Busch-triton 6325 moŝe wysyłać do aktorów telegramy załączania, ściemniania oraz regulacji Ŝaluzji oraz programować do sześciu scen świetlnych. 3. Wyjście binarne ATS słuŝy sterowania dowolnym obiektem elektrycznym lub elektrycznie sterowanym. Sterowanie odbywa się na zasadzie pracy dwustanowej (binarnej). Nowością w stosunku do konwencjonalnych przekaźników elektronicznych jest standardowo dostępna moŝliwość przesyłania na magistralę informacji nt. stanu styków. Najczęstsze zastosowania: załączanie oświetlenia, sterowanie elektrozaworami np. grzejnikowymi, sterowanie załączaniem silników, np. wentylatorów. 4. Funkcje testu. Odczytać informacje i urządzeniu magistralnym. W tym celu naleŝy: Zaznaczyć wybrane przez prowadzącego zajęcia urządzenie magistralne. Wywołać rozkaz: menu Test pozycja Device info.... Wstawić adres fizyczny urządzenia w oknie: Physical Address. Po naciśnięciu przycisku Read odczytać informację o tym urządzeniu. Po zakończeniu tej procedury wszystkie dostępne informacje są pokazywane w formie struktury. NaleŜy sprawdzić następujące pozycje: typ uŝywanego PEI, wersja maski BCU, czy pracuje program aplikacyjny, czy aktywny jest stan programowania urządzenia, czy napięcie magistrali jest wystarczające. Nacisnąć przycisk programowania i odczytać ponownie dane o urządzenia notując zmiany. Odczytać informację o wadliwym funkcjonowaniu urządzenia, pierwszy raz z podłączonym, potem z odłączonym elementem końcowym. W tym celu wypiąć tasiemkę na porcie magistralnym. Zapisać zaobserwowane róŝnice. Władować wszystkie urządzenia: adresy fizyczne i programy aplikacyjne.

5 5 5. Opracowanie wyników badań. Sprawozdanie z ćwiczenia powinno zawierać: Opis i schemat układu instalacyjnego uruchomionego w trakcie ćwiczenia. Opis etapów wykonywania projektu, tj. zestawienie struktury instalacji w budynku, utworzone grupy adresowe, przyporządkowanie obiektów komunikacyjnych do grup adresowych, adresy grup. Opis procesu uruchamiania instalacji. Wnioski wynikające z wykonanego ćwiczenia. Zagadnienia do samodzielnego opracowania. 1. Przyczyny sterowania oświetleniem. 2. Podstawy systemu techniki świetlnej. 3. Omówić strukturę systemu sterowania oświetleniem. 4. Funkcje centralne w sterowaniu oświetleniem. Literatura 1. Antoniewicz B., Koczyk H., Sroczan E.: Nowoczesne wyposaŝenie techniczne domu jednorodzinnego. PWRiL, Poznań Drop D., Jastrzębski D.: Współczesne instalacje elektryczne w budownictwie jednorodzinnym z wykorzystaniem osprzętu firmy Moeller. COSiW SEP, W-wa Markiewicz H.: Instalacje elektryczne. WNT, Warszawa Niestępski S. i inni: Instalacje elektryczne: budowa, projektowanie i eksploatacja. Oficyna Wydawnicza Politechniki Warszawskiej, W-wa Petykiewicz P. Nowoczesna instalacja elektryczna w inteligentnym budynku. COSiW SEP, Warszawa 2001.
