MX U6 MX U8 MX U10 MX U12
|
|
- Dorota Żukowska
- 8 lat temu
- Przeglądów:
Transkrypt

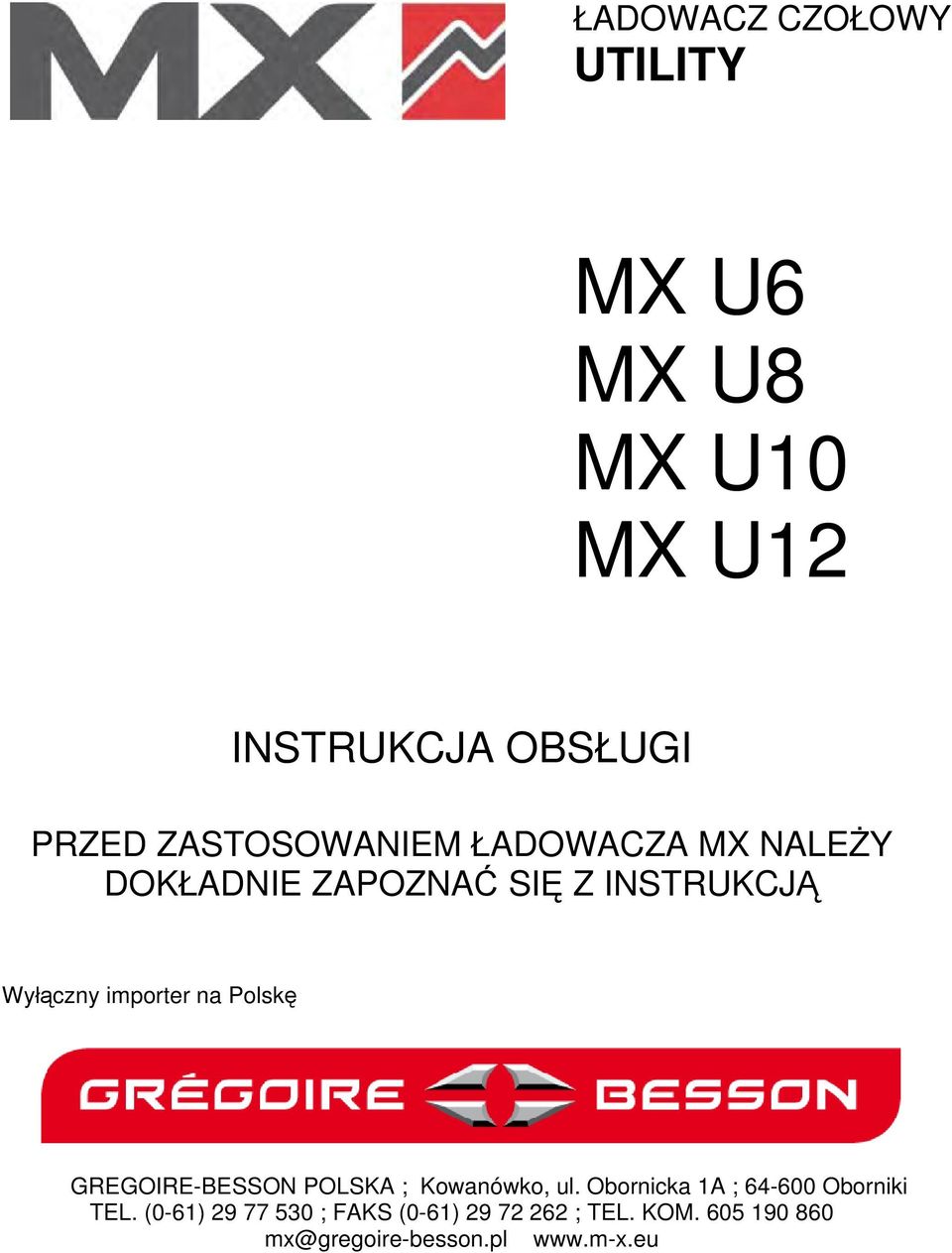

1 ŁADOWACZ CZOŁOWY UTILITY MX U6 MX U8 MX U10 MX U12 INSTRUKCJA OBSŁUGI PRZED ZASTOSOWANIEM ŁADOWACZA MX NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z INSTRUKCJĄ Wyłączny importer na Polskę GREGOIRE-BESSON POLSKA ; Kowanówko, ul. Obornicka 1A ; Oborniki TEL. (0-61) ; FAKS (0-61) ; TEL. KOM mx@gregoire-besson.pl
2

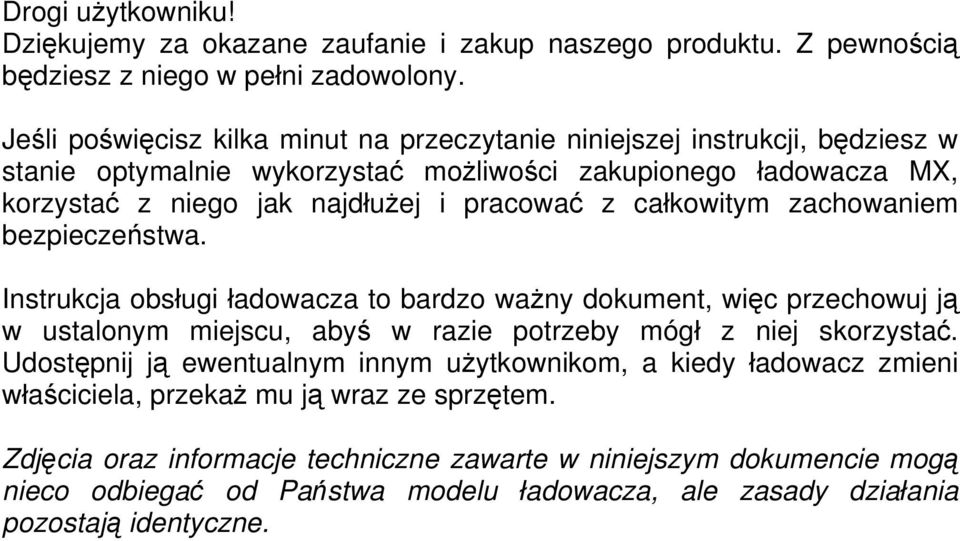

3 Drogi użytkowniku! Dziękujemy za okazane zaufanie i zakup naszego produktu. Z pewnością będziesz z niego w pełni zadowolony. Jeśli poświęcisz kilka minut na przeczytanie niniejszej instrukcji, będziesz w stanie optymalnie wykorzystać możliwości zakupionego ładowacza MX, korzystać z niego jak najdłużej i pracować z całkowitym zachowaniem bezpieczeństwa. Instrukcja obsługi ładowacza to bardzo ważny dokument, więc przechowuj ją w ustalonym miejscu, abyś w razie potrzeby mógł z niej skorzystać. Udostępnij ją ewentualnym innym użytkownikom, a kiedy ładowacz zmieni właściciela, przekaż mu ją wraz ze sprzętem. Zdjęcia oraz informacje techniczne zawarte w niniejszym dokumencie mogą nieco odbiegać od Państwa modelu ładowacza, ale zasady działania pozostają identyczne.
4

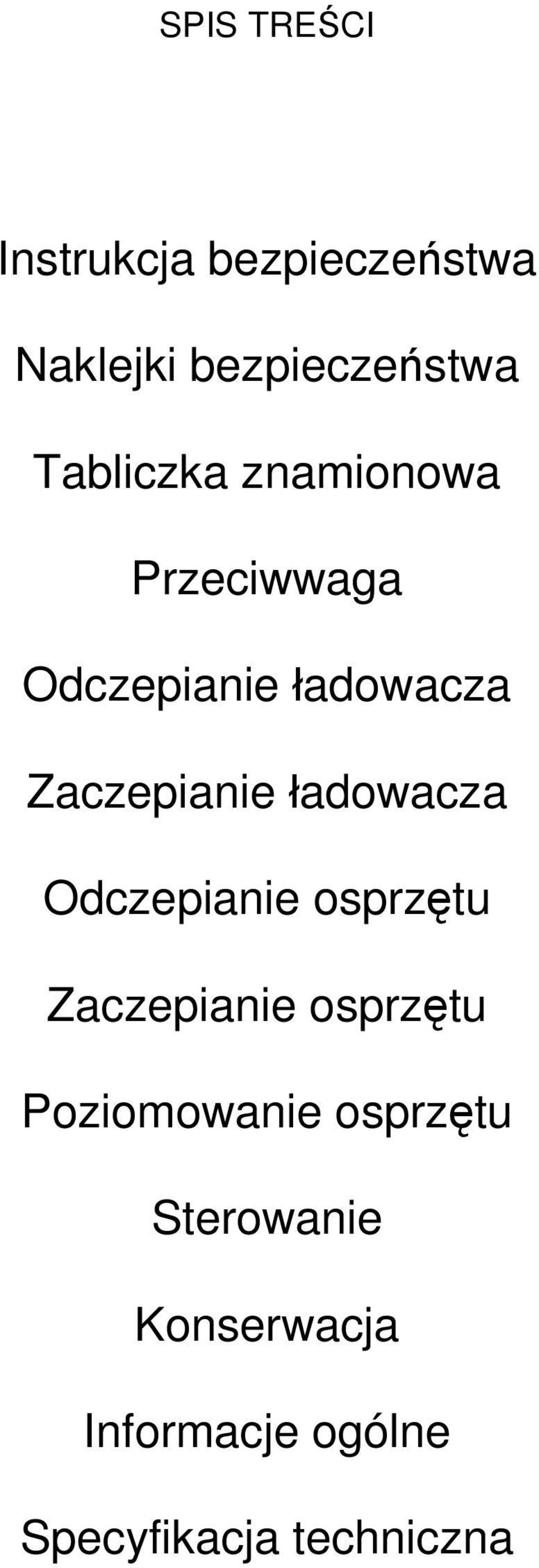

5 SPIS TREŚCI Instrukcja bezpieczeństwa Naklejki bezpieczeństwa Tabliczka znamionowa Przeciwwaga Odczepianie ładowacza Zaczepianie ładowacza Odczepianie osprzętu Zaczepianie osprzętu Poziomowanie osprzętu Sterowanie Konserwacja Informacje ogólne Specyfikacja techniczna
6

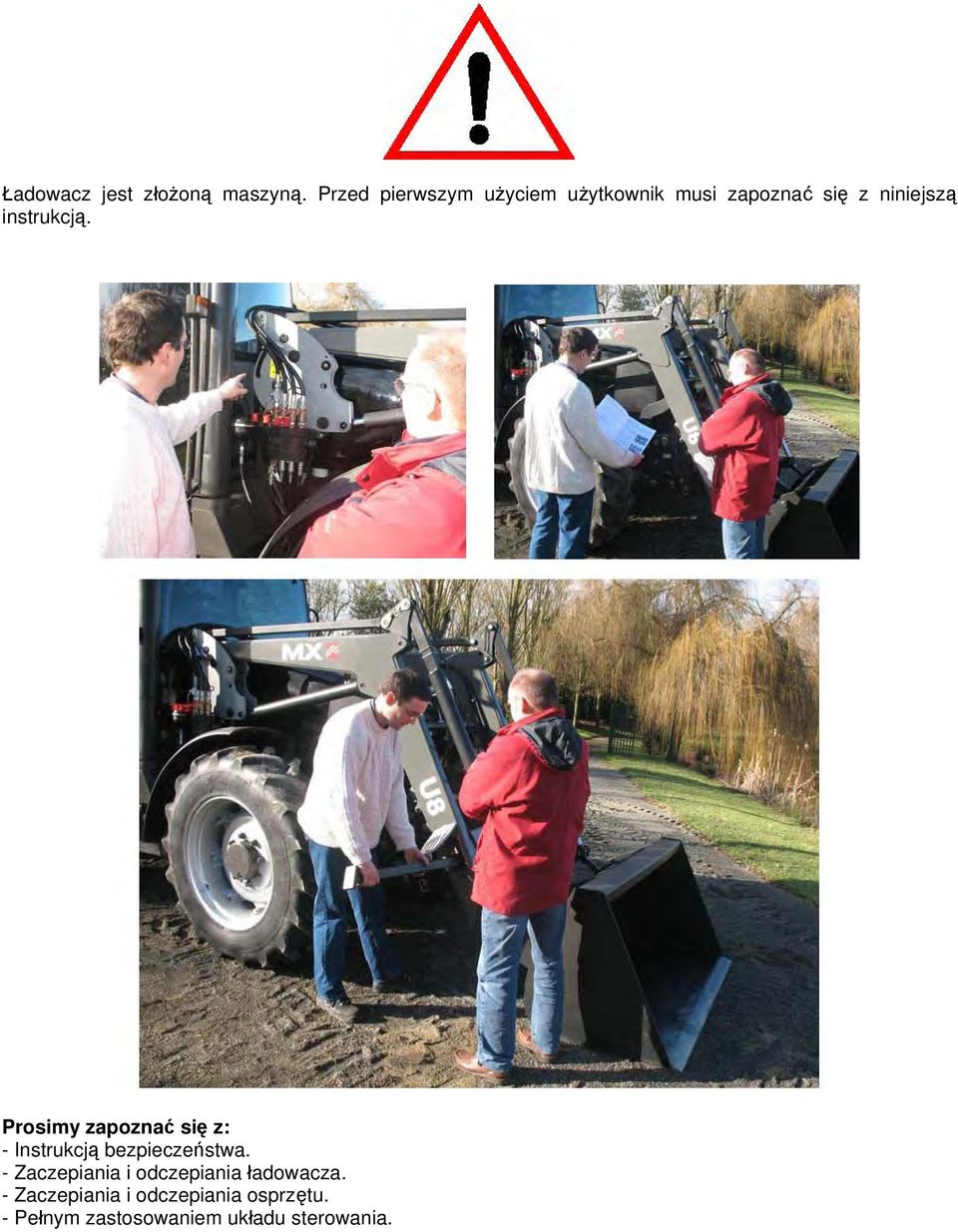

7 Ładowacz jest złożoną maszyną. Przed pierwszym użyciem użytkownik musi zapoznać się z niniejszą instrukcją. Prosimy zapoznać się z: - Instrukcją bezpieczeństwa. - Zaczepiania i odczepiania ładowacza. - Zaczepiania i odczepiania osprzętu. - Pełnym zastosowaniem układu sterowania.
8 1. INSTRUKCJA BEZPIECZEŃSTWA - Steruj ładowaczem tylko z pozycji siedzenia operatora. Nie wypuszczaj z rąk urządzeń sterujących przed zakończeniem operacji. - Przed opuszczeniem siedzenia operatora zablokuj urządzenia sterujące, aby zapobiec przypadkowym ruchom maszyny. - Nigdy nie zostawiaj traktora z ładowaczem podniesionym do góry. Po zakończeniu korzystania z ładowacza zaparkuj traktor i obniż ładowacz do poziomu gruntu. - Obowiązkowo należy sprawdzić, czy w obszarze pracy ładowacza nie znajduje się żaden człowiek. - Przewożenie lub podnoszenie osób za pomocą ładowacza jest zabronione. - Zapewnij traktorowi stabilność za pomocą przeciwwagi. Informacje na temat przeciwwagi znajdziesz w niniejszej instrukcji. - Ograniczaj wszystkie ruchy, kiedy ładunek jest podniesiony do góry, ponieważ traktor może wtedy stracić równowagę. - Nie wolno przekraczać maksymalnego dopuszczalnego obciążenia przedniej osi określonego przez producenta traktora. - Nie wolno przekraczać maksymalnego dopuszczalnego obciążenia przednich opon określonego przez producenta opon. - Regularnie sprawdzaj ciśnienie powietrza w oponach. - Regularnie sprawdzaj, czy zatyczki i bolce zabezpieczające są na swoim miejscu. Nie zastępuj ich innymi elementami takimi jak gwoździe, kawałki drutu itp. - Ładowacz może zostać podczepiony tylko do traktora wyposażonego w konstrukcję zabezpieczającą operatora w przypadku przewrócenia się maszyny (ROPS) lub w konstrukcję zabezpieczającą operatora przed spadającymi przedmiotami (FOPS). Podczas korzystania z ładowacza powyższe funkcje powinny być aktywne. - Podczas manewrowania z podniesioną łyżką ładowacza należy uważać na znajdujące się w pobliżu linie energetyczne i telefoniczne. - Zgodnie z normą EN 12525, sterowanie ładowaczem i łyżką musi odbywać się w trybie ciągłym, za wyjątkiem podnoszenia pływającego, które można utrzymać w trybie stopniowym. - Wszelkie czynności związane z badaniem usterek (czynności diagnostyczne) i/lub z demontażem części mogą być podejmowane jedynie przez autoryzowanego mechanika, który będzie dbał zarówno o własne bezpieczeństwo jak i ochronę środowiska, w którym czynności te będą dokonywane, w szczególności w przypadku, gdy konieczne będzie pozostawienie ładowacza z podniesioną łyżką. UWAGA! - Maksymalne ciśnienie zasilania systemu hydraulicznego ładowacza wynosi 200 bar. - Nigdy nie dokonuj zmian w połączeniach przewodów hydraulicznych. - Zerwanie plomb powoduje zwolnienie firmy MX od odpowiedzialności za całość dostarczonego sprzętu. - Montaż ładowacza MX z pominięciem zaleceń zawartych w cenniku MX obowiązującym w dniu zakupu powoduje wygaśnięcie gwarancji firmy MX na całość dostarczonego sprzętu. - Wszelkie modyfikacje jakiejkolwiek części sprzętu MX (łyżki, ładowacza, wspornika itd.) lub zastosowanie narzędzi lub elementów obcego pochodzenia w ładowaczu MX powoduje wygaśnięcie gwarancji firmy MX na całość dostarczonego sprzętu. - Stosuj wyłącznie oryginalne części zamienne firmy MX. Nie modyfikuj na własną rękę ładowacza MX ani jego akcesoriów ani nie pozwalaj innym osobom na dokonywanie takich modyfikacji (mechanicznych, elektrycznych, hydraulicznych ani pneumatycznych), bez uprzedniej pisemnej zgody firmy MX. Niedostosowanie się do powyższych zakazów może prowadzić do zagrożeń podczas pracy ładowacza. W przypadku powstania szkód lub odniesienia obrażeń firma MX nie przyjmuje żadnej odpowiedzialności. - Gwarancja natychmiast traci ważność w przypadku nieprzestrzegania instrukcji użytkowania i harmonogramu konserwacji ładowacza MX określonej w Instrukcji obsługi.
9 2. NAKLEJKI BEZPIECZEŃSTWA Na ładowaczu znajdują specjalne naklejki bezpieczeństwa. Należy dopilnować, by były one czyste i czytelne. W przypadku uszkodzenia należy wymienić je na nowe. 3. TABLICZKA ZNAMIONOWA Tabliczka znamionowa umieszczona jest po wewnętrznej części lewego ramienia ładowacza, obok poziomu do łyżki. Numer seryjny i typ ładowacza wskazane na tabliczce znamionowej będą potrzebne podczas zamawiania części zamiennych lub dla pomocy technicznej. T y p / M o d e l
10 4. PRZECIWWAGA Stabilność traktora z ładowaczem można zapewnić jedynie przy pomocy przeciwwagi umieszczonej na tylnej części traktora. Przeciwwaga musi być tak rozmieszczona, aby co najmniej 20% całkowitej wagi (traktora, ładowacza, łyżki, maksymalnego ładunku i przeciwwagi) przypadało na tylną oś traktora, co zapewni mu bezpieczną pracę. Poniżej przedstawiamy wzór na obliczenie wymaganej wartości przeciwwagi (M) M 5Nb + l2 ( P + N 5G) 5( l1 + l2) l2 gdzie: G: Waga umieszczona na tylnej osi, bez przeciwwagi, przy pustej łyżce (kg). G1: Waga umieszczona na przedniej osi, bez przeciwwagi, przy pustej łyżce (kg). b: Odległość od przedniej osi do środka ciężkości łyżki (mm). I1: Odległość od tylnych zaczepów układu zawieszenia do tylnej osi (mm). I2: Rozstaw osi traktora. N: Ciężar ładunku ładowacza na wysokości 2 m (Kg). P: G + G1 (kg) M: Masa przeciwwagi (kg).

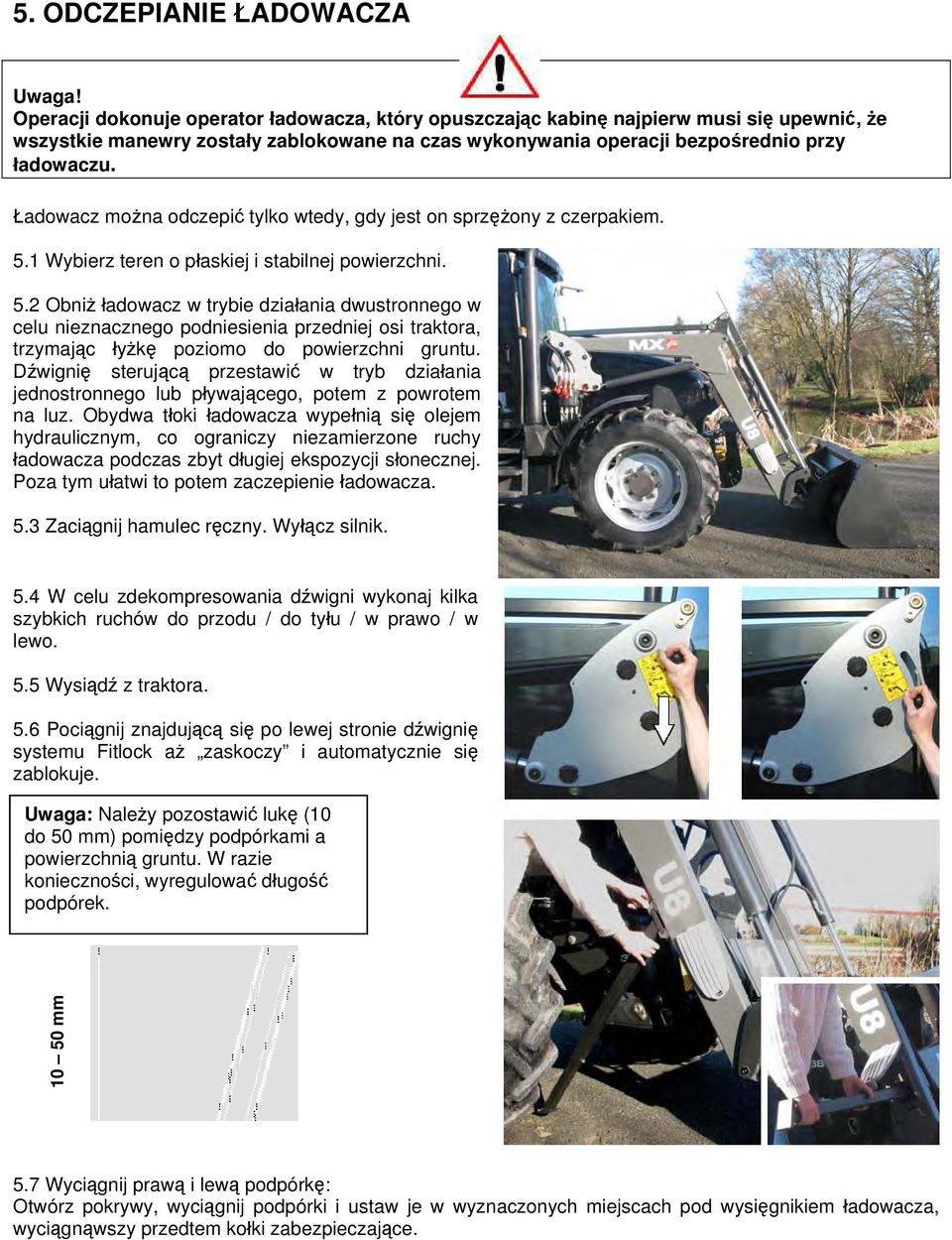

11 5. ODCZEPIANIE ŁADOWACZA Uwaga! Operacji dokonuje operator ładowacza, który opuszczając kabinę najpierw musi się upewnić, że wszystkie manewry zostały zablokowane na czas wykonywania operacji bezpośrednio przy ładowaczu. Ładowacz można odczepić tylko wtedy, gdy jest on sprzężony z czerpakiem. 5.1 Wybierz teren o płaskiej i stabilnej powierzchni. 5.2 Obniż ładowacz w trybie działania dwustronnego w celu nieznacznego podniesienia przedniej osi traktora, trzymając łyżkę poziomo do powierzchni gruntu. Dźwignię sterującą przestawić w tryb działania jednostronnego lub pływającego, potem z powrotem na luz. Obydwa tłoki ładowacza wypełnią się olejem hydraulicznym, co ograniczy niezamierzone ruchy ładowacza podczas zbyt długiej ekspozycji słonecznej. Poza tym ułatwi to potem zaczepienie ładowacza. 5.3 Zaciągnij hamulec ręczny. Wyłącz silnik. 5.4 W celu zdekompresowania dźwigni wykonaj kilka szybkich ruchów do przodu / do tyłu / w prawo / w lewo. 5.5 Wysiądź z traktora. 5.6 Pociągnij znajdującą się po lewej stronie dźwignię systemu Fitlock aż zaskoczy i automatycznie się zablokuje. Uwaga: Należy pozostawić lukę (10 do 50 mm) pomiędzy podpórkami a powierzchnią gruntu. W razie konieczności, wyregulować długość podpórek mm 5.7 Wyciągnij prawą i lewą podpórkę: Otwórz pokrywy, wyciągnij podpórki i ustaw je w wyznaczonych miejscach pod wysięgnikiem ładowacza, wyciągnąwszy przedtem kołki zabezpieczające.

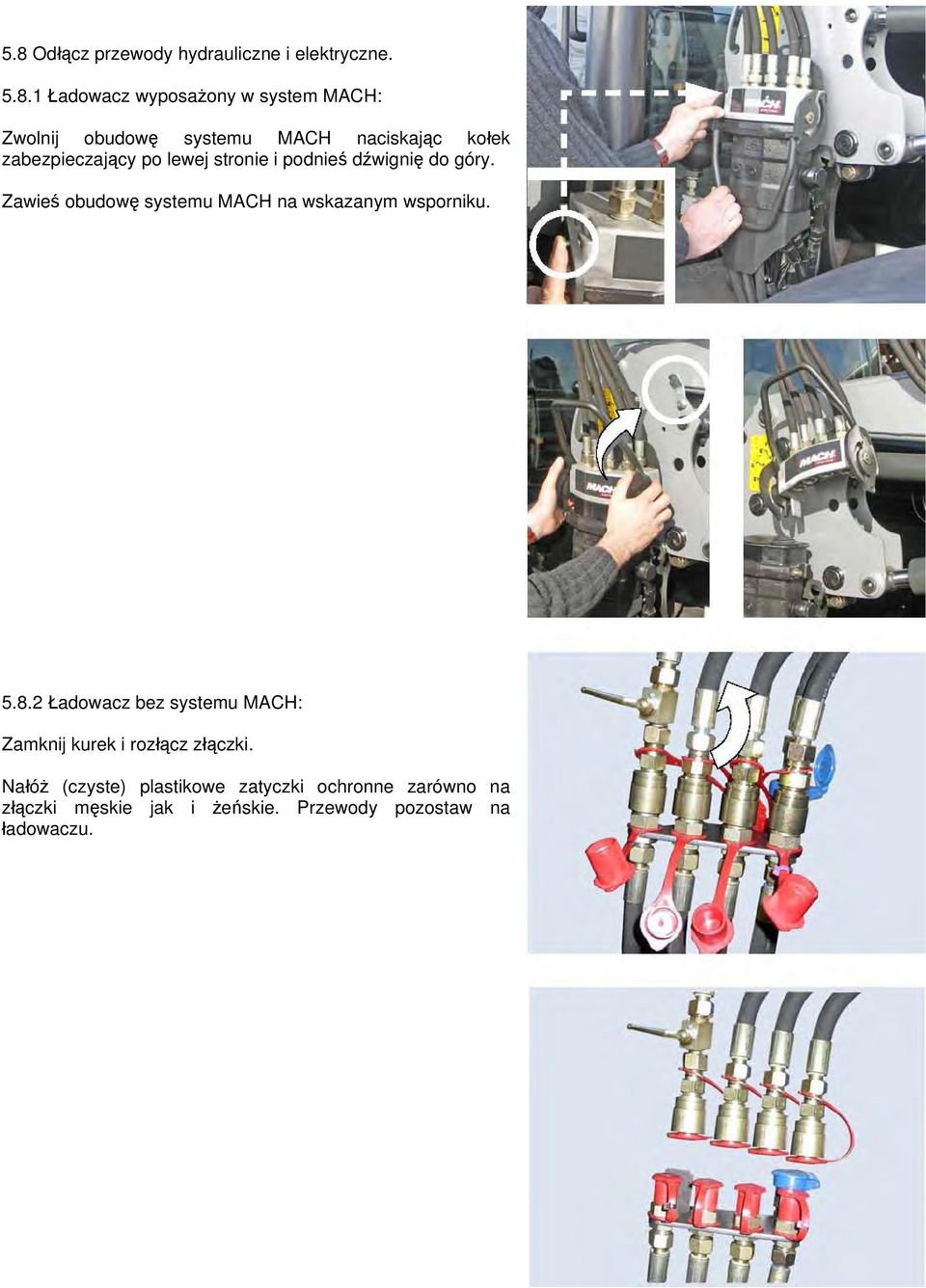

12 5.8 Odłącz przewody hydrauliczne i elektryczne Ładowacz wyposażony w system MACH: Zwolnij obudowę systemu MACH naciskając kołek zabezpieczający po lewej stronie i podnieś dźwignię do góry. Zawieś obudowę systemu MACH na wskazanym wsporniku Ładowacz bez systemu MACH: Zamknij kurek i rozłącz złączki. Nałóż (czyste) plastikowe zatyczki ochronne zarówno na złączki męskie jak i żeńskie. Przewody pozostaw na ładowaczu.
13 5.9 Pociągnij znajdującą się po prawej stronie dźwignię systemu Fitlock aż zaskoczy i automatycznie się zablokuje Wróć do traktora. Sprawdź, czy wskaźniki blokady znajdują się w górnej części w obszarze czerwonym (w położeniu odbezpieczonym) Wycofaj traktor, najpierw wykonując szybki ruch, potem powoli, aż ładowacz spocznie na podpórkach Sprawdź stabilność ładowacza spoczywającego na podpórkach.
14 6. ZACZEPIANIE ŁADOWACZA 6.1 Sprawdź na lewej / prawej belce bocznej, czy wskaźniki blokady znajdują się w obszarze zielonym i czy nie ma żadnych przeszkód pomiędzy traktorem a ładowaczem. Wsporniki wyposażone są w rolki i rampę, które pomogą w zaczepieniu ładowacza. 6.2 Podjedź traktorem w kierunku ładowacza tak, aby naprowadzić jego ramiona na wsporniki, i aby zaczepy zatrzasnęły się automatycznie. Ładowacz jest zablokowany, kiedy wskaźniki znajdują się na polu zielonym. 6.3 Połącz przewody hydrauliczne i elektryczne Ładowacz wyposażony w system MACH: Chwyć obudowę obydwoma rękami, tylną jej częścią unieś pokrywę zaworów i za pomocą pionowych prowadnic umieść ją na zaworach. Dociskając wychodzące z góry węże lewą ręką, prawą ręką ściągnij dźwignię w dół zdecydowanym ruchem, aż zaskoczy automatycznie. Sprawdzenie prawidłowości wykonania: spróbuj pociągnąć dźwignię, nie powinna ona dać się podnieść do góry.
15 6.3.2 Ładowacz bez systemu MACH. Zdejmij plastikowe zatyczki ochronne ze złączek. Podłącz złączki. Odkręć kurek. 6.4 Złóż lewą i prawą podpórkę i umieść je po odpowiedniej stronie belki poprzecznej (podpórka lewa w dolnej części belki poprzecznej, a podpórka prawa w górnej). 6.5 Sprawdzenie przed rozpoczęciem pracy: Opuść łyżkę ładowacza, aby upewnić się, czy ładowacz został prawidłowo zamontowany do traktora. Wykorzystaj tryb D.A.
16 7. ODCZEPIANIE OSPRZĘTU Uwaga! Operacji dokonuje operator ładowacza, który, opuszczając kabinę najpierw musi się upewnić, że wszystkie manewry zostały zablokowane na czas wykonywania operacji bezpośrednio przy ładowaczu. 7.1 Nośnik łyżki wymagający odczepiania ręcznego: Zanim opuścisz kabinę operatora: Wybierz teren o stabilnej powierzchni do zaparkowania. Obniż łyżkę poziomo do wysokości 0,30 m nad powierzchnią gruntu, Zaciągnij hamulec ręczny, Wyłącz silnik, Zdekompresuj przewody hydrauliczne ładowacza zasilające łyżkę. Jeśli ładowacz jest wyposażony w jeden lub więcej zaworów elektromagnetycznych, zostaw włączony kontakt i poruszaj dźwignią w prawo / w lewo jednocześnie naciskając przyciski Odczepianie łyżki: Stojąc z lewej strony ładowacza, pociągnij dźwignię w dół do samego końca. Nigdy nie rób tego od przedniej strony łyżki.
17 Następnie przesuń dźwignię do tyłu, aby ją zablokować (sprężyny naciskowe) Odłącz przewody hydrauliczne. MACH 2: odłączyć. Złączki: odłącz i nałóż plastikowe zatyczki na złączkach męskich i żeńskich. Przewody hydrauliczne umieść na przedniej części łyżki. 8. ZACZEPIANIE ŁYŻKI Uwaga! Operacji dokonuje operator ładowacza, który opuszczając kabinę najpierw musi się upewnić, że wszystkie manewry zostały zablokowane na czas wykonywania operacji bezpośrednio przy ładowaczu. 8.1 Nośnik łyżki wymagający odczepiania ręcznego: Sprawdź, czy dźwignia odblokowująca znajduje się w położeniu do zaczepiania (dźwignia zaciągnięta do tyłu). Kołki zabezpieczające są cofnięte, sprężyny naciągnięte. UWAGA: sprawdź, czy przewody hydrauliczne łyżki są położone z dala od miejsca zaczepu.

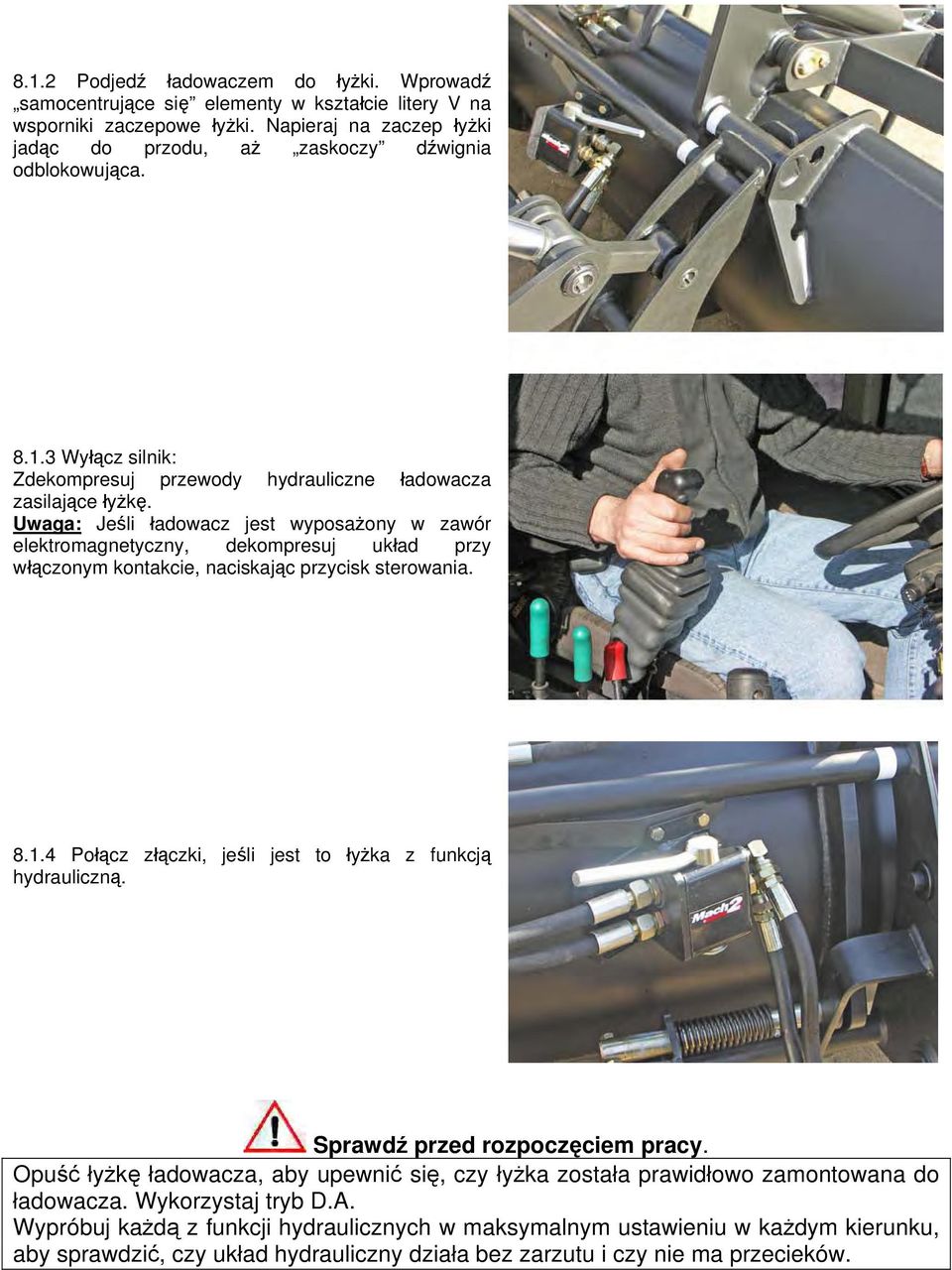

18 8.1.2 Podjedź ładowaczem do łyżki. Wprowadź samocentrujące się elementy w kształcie litery V na wsporniki zaczepowe łyżki. Napieraj na zaczep łyżki jadąc do przodu, aż zaskoczy dźwignia odblokowująca Wyłącz silnik: Zdekompresuj przewody hydrauliczne ładowacza zasilające łyżkę. Uwaga: Jeśli ładowacz jest wyposażony w zawór elektromagnetyczny, dekompresuj układ przy włączonym kontakcie, naciskając przycisk sterowania Połącz złączki, jeśli jest to łyżka z funkcją hydrauliczną. Sprawdź przed rozpoczęciem pracy. Opuść łyżkę ładowacza, aby upewnić się, czy łyżka została prawidłowo zamontowana do ładowacza. Wykorzystaj tryb D.A. Wypróbuj każdą z funkcji hydraulicznych w maksymalnym ustawieniu w każdym kierunku, aby sprawdzić, czy układ hydrauliczny działa bez zarzutu i czy nie ma przecieków.

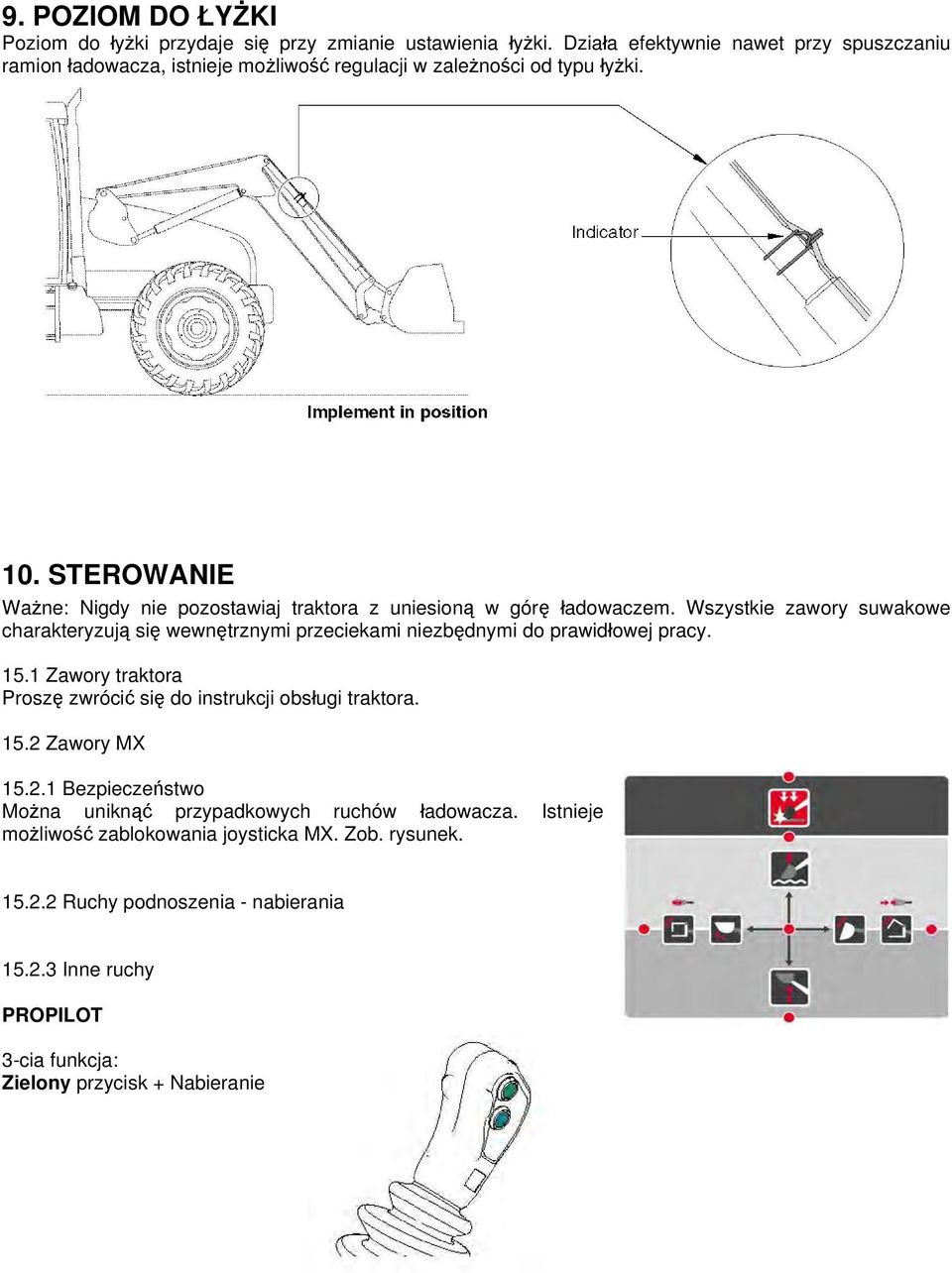

19 9. POZIOM DO ŁYŻKI Poziom do łyżki przydaje się przy zmianie ustawienia łyżki. Działa efektywnie nawet przy spuszczaniu ramion ładowacza, istnieje możliwość regulacji w zależności od typu łyżki. 10. STEROWANIE Ważne: Nigdy nie pozostawiaj traktora z uniesioną w górę ładowaczem. Wszystkie zawory suwakowe charakteryzują się wewnętrznymi przeciekami niezbędnymi do prawidłowej pracy Zawory traktora Proszę zwrócić się do instrukcji obsługi traktora Zawory MX Bezpieczeństwo Można uniknąć przypadkowych ruchów ładowacza. Istnieje możliwość zablokowania joysticka MX. Zob. rysunek Ruchy podnoszenia - nabierania Inne ruchy PROPILOT 3-cia funkcja: Zielony przycisk + Nabieranie

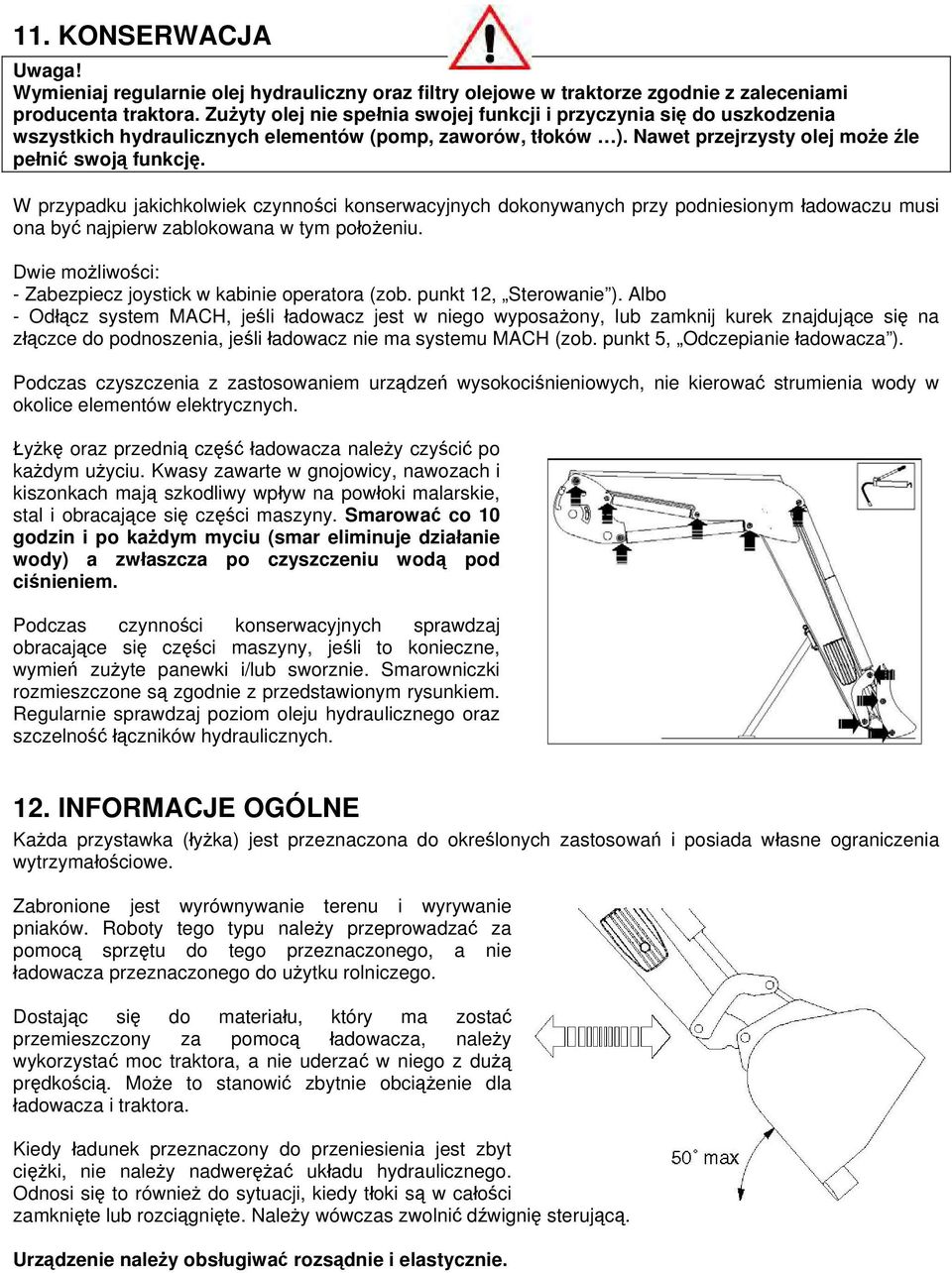

20 11. KONSERWACJA Uwaga! Wymieniaj regularnie olej hydrauliczny oraz filtry olejowe w traktorze zgodnie z zaleceniami producenta traktora. Zużyty olej nie spełnia swojej funkcji i przyczynia się do uszkodzenia wszystkich hydraulicznych elementów (pomp, zaworów, tłoków ). Nawet przejrzysty olej może źle pełnić swoją funkcję. W przypadku jakichkolwiek czynności konserwacyjnych dokonywanych przy podniesionym ładowaczu musi ona być najpierw zablokowana w tym położeniu. Dwie możliwości: - Zabezpiecz joystick w kabinie operatora (zob. punkt 12, Sterowanie ). Albo - Odłącz system MACH, jeśli ładowacz jest w niego wyposażony, lub zamknij kurek znajdujące się na złączce do podnoszenia, jeśli ładowacz nie ma systemu MACH (zob. punkt 5, Odczepianie ładowacza ). Podczas czyszczenia z zastosowaniem urządzeń wysokociśnieniowych, nie kierować strumienia wody w okolice elementów elektrycznych. Łyżkę oraz przednią część ładowacza należy czyścić po każdym użyciu. Kwasy zawarte w gnojowicy, nawozach i kiszonkach mają szkodliwy wpływ na powłoki malarskie, stal i obracające się części maszyny. Smarować co 10 godzin i po każdym myciu (smar eliminuje działanie wody) a zwłaszcza po czyszczeniu wodą pod ciśnieniem. Podczas czynności konserwacyjnych sprawdzaj obracające się części maszyny, jeśli to konieczne, wymień zużyte panewki i/lub sworznie. Smarowniczki rozmieszczone są zgodnie z przedstawionym rysunkiem. Regularnie sprawdzaj poziom oleju hydraulicznego oraz szczelność łączników hydraulicznych. 12. INFORMACJE OGÓLNE Każda przystawka (łyżka) jest przeznaczona do określonych zastosowań i posiada własne ograniczenia wytrzymałościowe. Zabronione jest wyrównywanie terenu i wyrywanie pniaków. Roboty tego typu należy przeprowadzać za pomocą sprzętu do tego przeznaczonego, a nie ładowacza przeznaczonego do użytku rolniczego. Dostając się do materiału, który ma zostać przemieszczony za pomocą ładowacza, należy wykorzystać moc traktora, a nie uderzać w niego z dużą prędkością. Może to stanowić zbytnie obciążenie dla ładowacza i traktora. Kiedy ładunek przeznaczony do przeniesienia jest zbyt ciężki, nie należy nadwerężać układu hydraulicznego. Odnosi się to również do sytuacji, kiedy tłoki są w całości zamknięte lub rozciągnięte. Należy wówczas zwolnić dźwignię sterującą. Urządzenie należy obsługiwać rozsądnie i elastycznie.
21 13. SPECYFIKACJA TECHNICZNA MX U6 MX U8 MX U10 MX U12 Długość: (A) 2,30 m 2,40 m 2,50 m 2,60 m Szerokość : (B) 1,18m 1,18m 1,18 m 1,18 m Wysokość: (C) Waga minimalna (bez opcji) bez // 1,72 m 1,77 m 1,83 m - z // - 1,88 m 1,94 m 1,98 m bez // 405 Kg 430 Kg 545 Kg - z // Kg 570 Kg 595 Kg Maksymalna wysokość osi obrotu łyżki * 3,75 m 3,85 m 4,00 m 4,15 m Maksymalna wysokość do dna łyżki (poziomo) (1) # 3,50 m 3,60 m 3,75 m 3,90 m Maksymalna wysokość do krawędzi łyżki (rozładunek)(2) # 2,95m 3,05 m 3,20 m 3,35 m Głębokość kopania (3) # 0,20 m 0,20 m 0,20 m 0,20 m Kąt wyładunku na maksymalnej wysokości (4) # Kąt nabierania (5) # Udźwig w osi obrotu * (kg) 1900 Kg 2100 Kg 2400 Kg 2400 Kg Udźwig w osi obrotu na całym zakresie podnoszenia * (Kg) 1500 Kg 1900 Kg 2200 Kg 2200 Kg Udźwig na palecie w odległości 0,60 m od przodu wideł Na poziomie gruntu (kg) bez // 1370 Kg 1750 Kg 1600 Kg - z // Kg 1780 Kg 1825 Kg Na wysokości 2 m (kg) bez // 1200 Kg 1650 Kg 1550 Kg - z // Kg 1780 Kg 1825 Kg Na wysokości 3 m (kg) bez // 1000 Kg 1550 Kg 1525 Kg - z // Kg 1780 Kg 1825 Kg Na maksymalnej wysokości (kg) bez // 1030 Kg 1500 Kg 1500 Kg - z // Kg 1780 Kg 1825 Kg Specyfikacja sporządzona przy ciśnieniu 190 bar i prędkości przepływu 60 l/min. Dane mogą się różnić w zależności od typu zastosowanego traktora. # Dane dotyczą czerpaka z materiałem sypkim. * Wartości na poziomie gruntu i na poziomie osi przegubu łyżki nie uznaje się za dane robocze.
