1 Systemy i sieci dostępowe Przegląd Telekomunikacyjny i Wiadomości Telekomunikacyjne, zeszyt 8-9/2000 Podstawy telekomunikacji (cz. IX) 1

2 System dostępowy System dostępowy jest rozumiany jako ta część systemu telekomunikacyjnego, która przekazuje informacje użytkownika bez jej interpretacji. Główną funkcją współczesnych systemów dostępowych działających w sieciach AN jest dostarczenie w jak najbardziej skuteczny sposób sygnałów od abonenta do węzła udostępniania usług POP (Point Of Presence). AN Access Network sieć dostępowa Podstawy telekomunikacji (cz. IX) 2

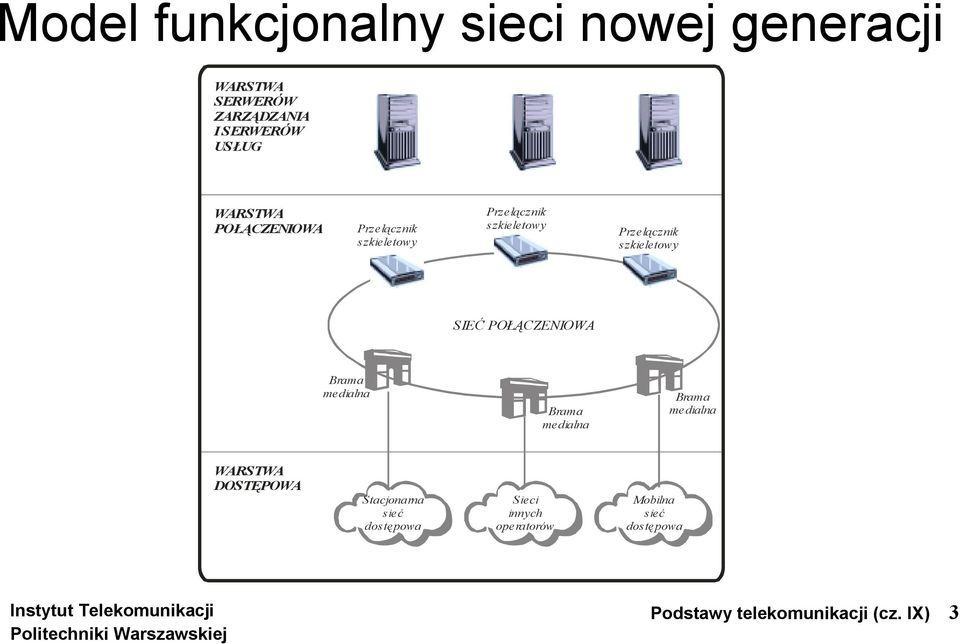

3 Model funkcjonalny sieci nowej generacji WARSTWA SERWERÓW ZARZĄDZANIA I SERWERÓW USŁUG WARSTWA POŁĄCZENIOWA Przełącznik szkieletowy Przełącznik szkieletowy Przełącznik szkieletowy SIEĆ POŁĄCZENIOWA Brama medialna Brama medialna Brama medialna WARSTWA DOSTĘPOWA Stacjonarna sieć dostępowa Sieci innych operatorów Mobilna sieć dostępowa Podstawy telekomunikacji (cz. IX) 3

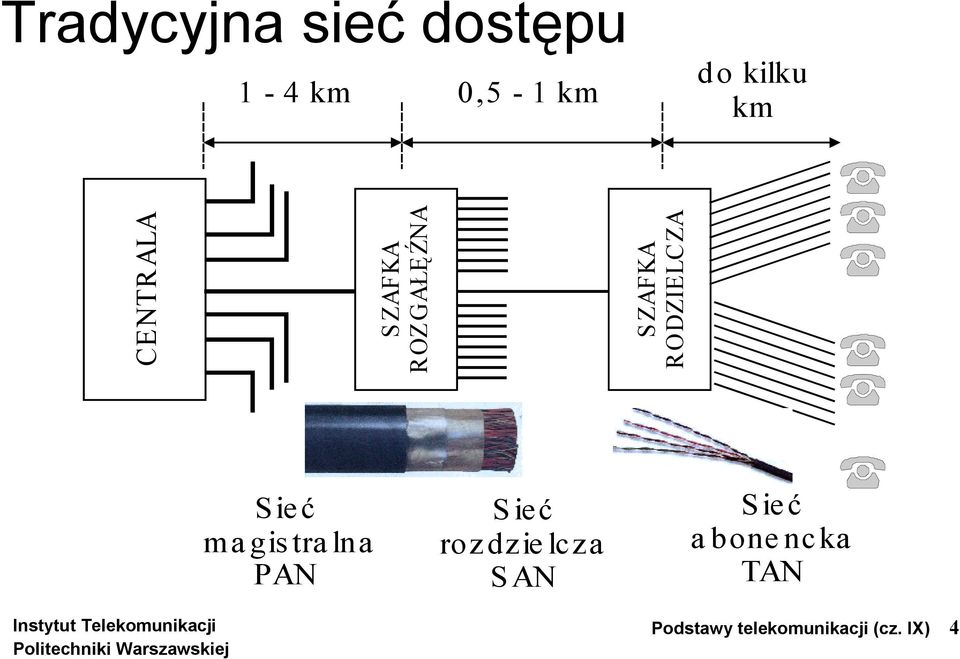

4 Tradycyjna sieć dostępu 1-4 km 0,5-1 km do kilku km CENTRALA SZAFKA ROZGAŁĘŹNA SZAFKA RODZIELCZA Sieć magistralna PAN Sieć rozdzielcza SAN Sieć abonencka TAN Podstawy telekomunikacji (cz. IX) 4

5 Wady tradycyjnych sieci dostępu Błędy i szumy wprowadzane przez sieć lub urządzenia Brak możliwości łatwej rozbudowy Ograniczone pasmo - ograniczona szybkość transmisji Podstawy telekomunikacji (cz. IX) 5

6 Zasięg transmisji Kabel symetryczny, średnica żył 0,5 mm Szybkość transmisji [kbit/s] Zas ię teoretyczny Zas ięg praktyczny [km] Podstawy telekomunikacji (cz. IX) 6

7 Ogólny schemat sieci dostępowej wg zalecenia G.902 TMN Q3 Q3 UNI AN SNI SN Oznaczenia: AN (Access Network) sieć dostępowa SN (Service Network) węzeł usługowy TMN (Telecommunication Managment Network) sieć zarządzania UNI (User Network Interface) interfejs użytkownika SNI (Service Network Interface) interfejs węzła usługowego Q3 interfejs zarządzania Podstawy telekomunikacji (cz. IX) 7

8 Architektury systemów dostępowych UNI skrętka miedziana puszka kablowa skrętka miedziana szafa kablowa interfejs analogowy S NI Internet kanał radiowy kanał radiowy stacja bazowa stacja bazowa interfejs cyfrowy V5.x, VB5 Centrala telefoniczna antena kanał radiowy łącze dosyłowe V5.x, VB5 interfejs cyfrowy satelita antena naziemna stacja bazowa V5.x, VB5 interfejs cyfrowy PABX skrętka miedziana kabel światłowodowy ONU ONU OLT interfejs cyfrowy V5.x, VB5 Serwer wideo kabel koncentryczny ONU Stacja czołowa Oznaczenia: ONU (Optical Network Unit) jednostka wyniesiona OLT (Optical line Termination) jednostka centralowa Podstawy telekomunikacji (cz. IX) 8 UNI (User Network Interface) interfejs użytkownika SNI (Service Network Interface) interfejs węzła usługowego

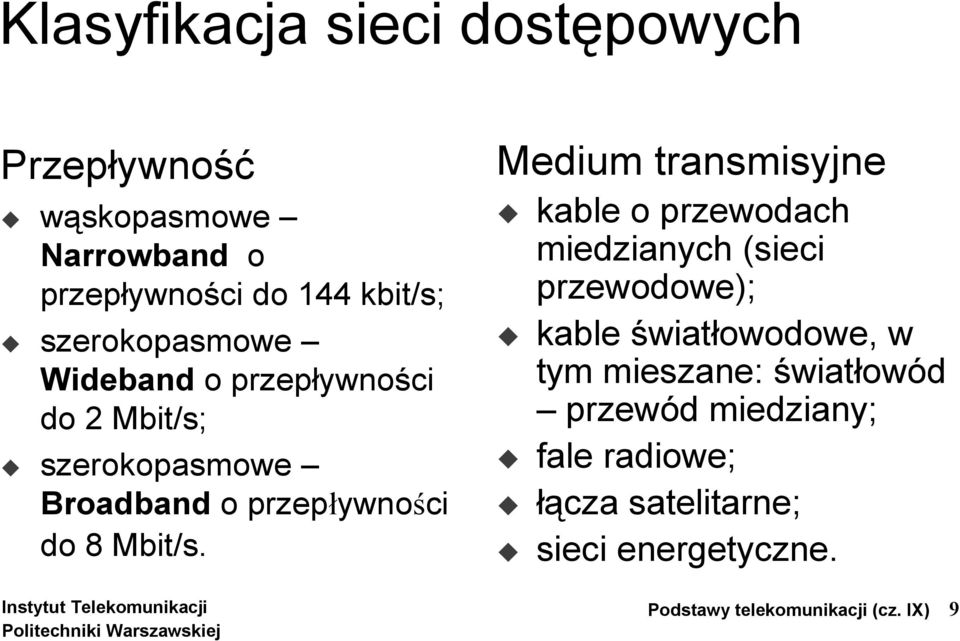

9 Klasyfikacja sieci dostępowych Przepływność wąskopasmowe Narrowband o przepływności do 144 kbit/s; szerokopasmowe Wideband o przepływności do 2 Mbit/s; szerokopasmowe Broadband o przepływności do 8 Mbit/s. Medium transmisyjne kable o przewodach miedzianych (sieci przewodowe); kable światłowodowe, w tym mieszane: światłowód przewód miedziany; fale radiowe; łącza satelitarne; sieci energetyczne. Podstawy telekomunikacji (cz. IX) 9

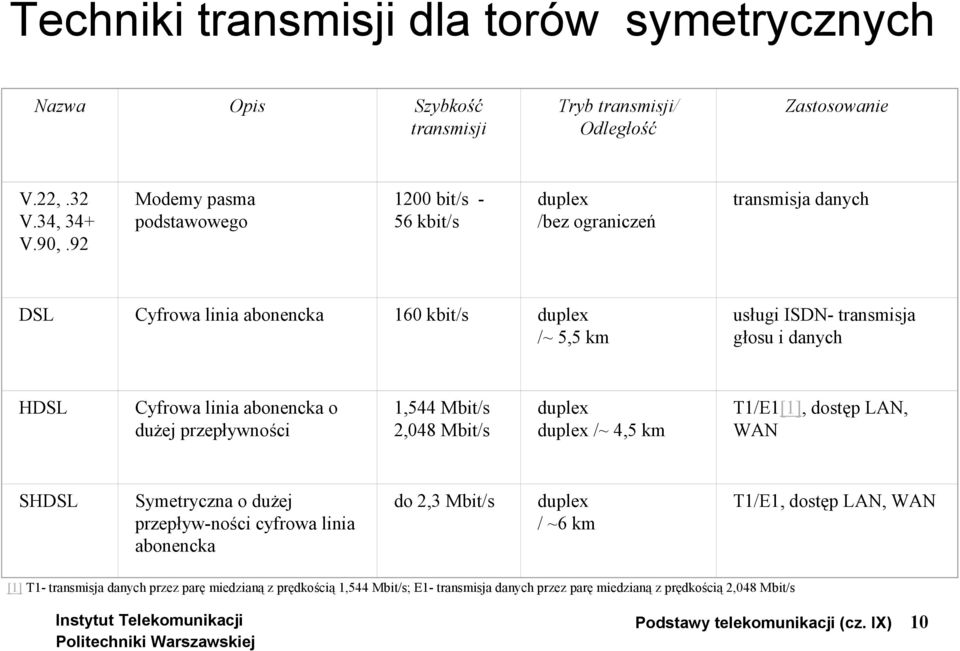

10 Techniki transmisji dla torów symetrycznych Nazwa Opis Szybkość transmisji Tryb transmisji/ Odległość Zastosowanie V.22,.32 V.34, 34+ V.90,.92 Modemy pasma podstawowego 1200 bit/s - 56 kbit/s duplex /bez ograniczeń transmisja danych DSL Cyfrowa linia abonencka 160 kbit/s duplex /~ 5,5 km usługi ISDN- transmisja głosu i danych HDSL Cyfrowa linia abonencka o dużej przepływności 1,544 Mbit/s 2,048 Mbit/s duplex duplex /~ 4,5 km T1/E1[1], dostęp LAN, WAN SHDSL Symetryczna o dużej przepływ-ności cyfrowa linia abonencka do 2,3 Mbit/s duplex / ~6 km T1/E1, dostęp LAN, WAN [1] T1- transmisja danych przez parę miedzianą z prędkością 1,544 Mbit/s; E1- transmisja danych przez parę miedzianą z prędkością 2,048 Mbit/s Podstawy telekomunikacji (cz. IX) 10

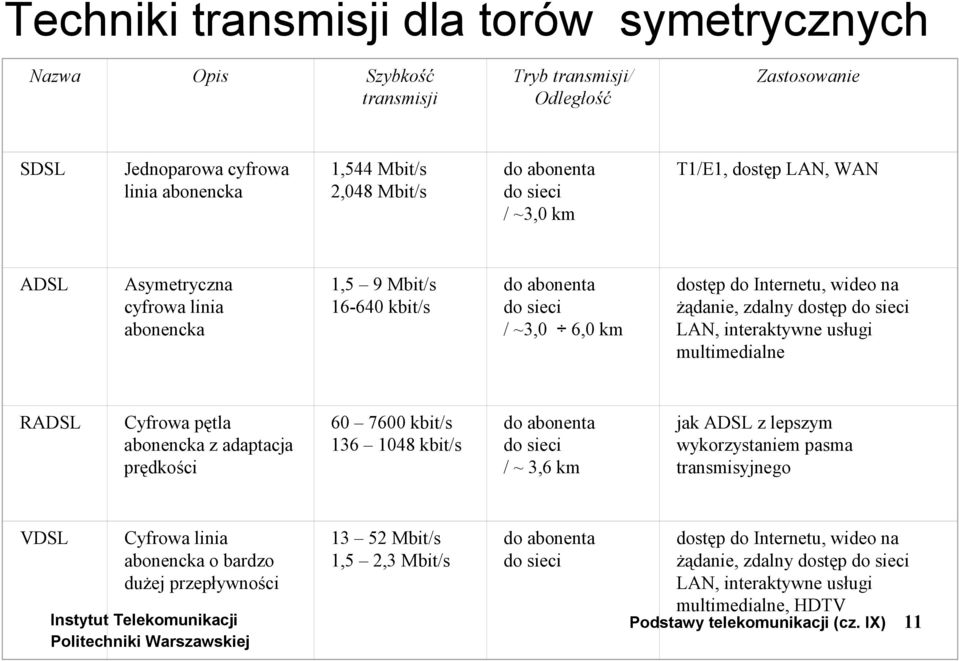

11 Techniki transmisji dla torów symetrycznych Nazwa Opis Szybkość transmisji Tryb transmisji/ Odległość Zastosowanie SDSL Jednoparowa cyfrowa linia abonencka 1,544 Mbit/s 2,048 Mbit/s do abonenta do sieci / ~3,0 km T1/E1, dostęp LAN, WAN ADSL Asymetryczna cyfrowa linia abonencka 1,5 9 Mbit/s kbit/s do abonenta do sieci / ~3,0 6,0 km dostęp do Internetu, wideo na żądanie, zdalny dostęp do sieci LAN, interaktywne usługi multimedialne RADSL Cyfrowa pętla abonencka z adaptacja prędkości kbit/s kbit/s do abonenta do sieci / ~ 3,6 km jak ADSL z lepszym wykorzystaniem pasma transmisyjnego VDSL Cyfrowa linia abonencka o bardzo dużej przepływności Mbit/s 1,5 2,3 Mbit/s do abonenta do sieci dostęp do Internetu, wideo na żądanie, zdalny dostęp do sieci LAN, interaktywne usługi multimedialne, HDTV Podstawy telekomunikacji (cz. IX) 11

12 Światłowodowe systemy dostępowe tradycyjna telefonia POTS; aparaty samoinkasujące; dostęp podstawowy ISDN (ISDN- BRA); dostęp pierwotnogrupowy ISDN (ISDN-PRA); cyfrowe łącza dzierżawione służące do: S transmisji pakietowej danych, S transmisji danych n * 64 kbit/s, S transmisji 2 Mbit/s oraz rzadziej implementowane usługi: S analogowe łącza dzierżawione; S ADSL wykorzystujący ATM lub HDSL; S Ethernetu oparty na HDSL oraz xdsl; S ATM od 2 do 34 Mbit/s. Usługi Podstawy telekomunikacji (cz. IX) 12

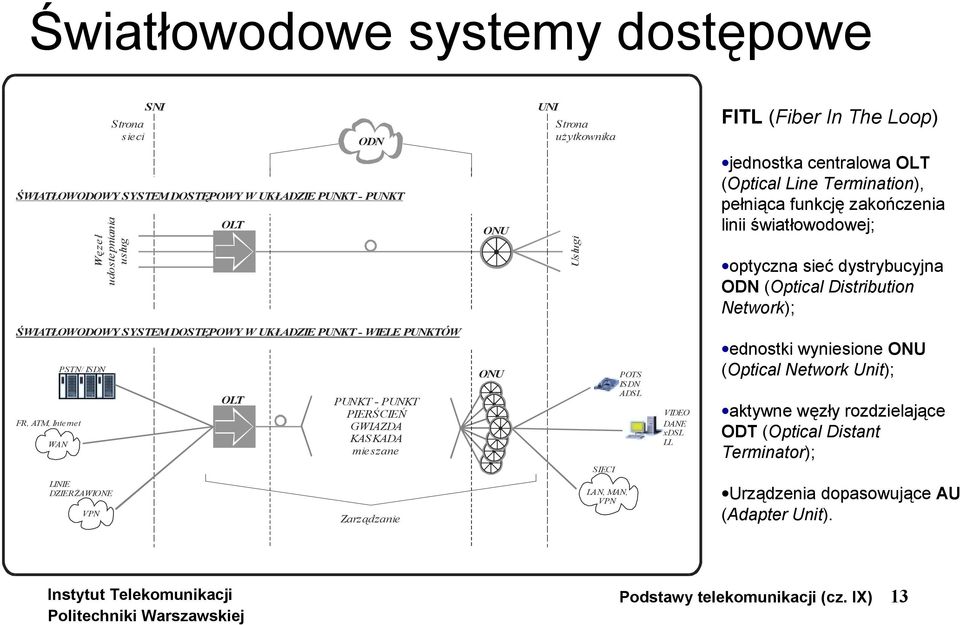

13 Światłowodowe systemy dostępowe Węzeł udostepniania usług Strona sieci SNI OLT ODN ŚWIATŁOWODOWY SYSTEM DOSTĘPOWY W UKŁADZIE PUNKT - PUNKT ONU UNI Strona użytkownika Usługi FITL (Fiber In The Loop) jednostka centralowa OLT (Optical Line Termination), pełniąca funkcję zakończenia linii światłowodowej; optyczna sieć dystrybucyjna ODN (Optical Distribution Network); ŚWIATŁOWODOWY SYSTEM DOSTĘPOWY W UKŁADZIE PUNKT - WIELE PUNKTÓW FR, ATM, Internet WAN PSTN/ ISDN OLT PUNKT - PUNKT PIERŚCIEŃ GWIAZDA KAS KADA mieszane ONU SIECI POTS IS DN ADSL VIDEO DANE xdsl LL ednostki wyniesione ONU (Optical Network Unit); aktywne węzły rozdzielające ODT (Optical Distant Terminator); LINIE DZIERŻAWIONE VPN Zarządzanie LAN, MAN, VPN Urządzenia dopasowujące AU (Adapter Unit). Podstawy telekomunikacji (cz. IX) 13

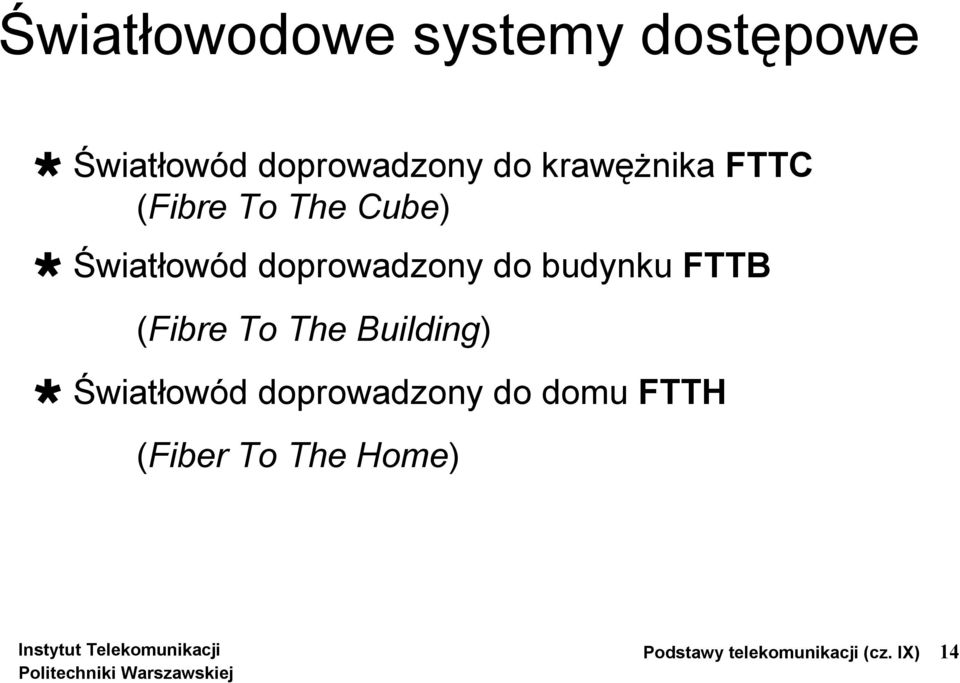

14 Światłowodowe systemy dostępowe Światłowód doprowadzony do krawężnika FTTC (Fibre To The Cube) Światłowód doprowadzony do budynku FTTB (Fibre To The Building) Światłowód doprowadzony do domu FTTH (Fiber To The Home) Podstawy telekomunikacji (cz. IX) 14

15 Sieć dostępu - światłowody (punkt-punkt) Sieć wideo Ś wiatłowód CATV DLC Sieć telekom FFTC Komputer Centrala telefoniczna Podstawy telekomunikacji (cz. IX) 15

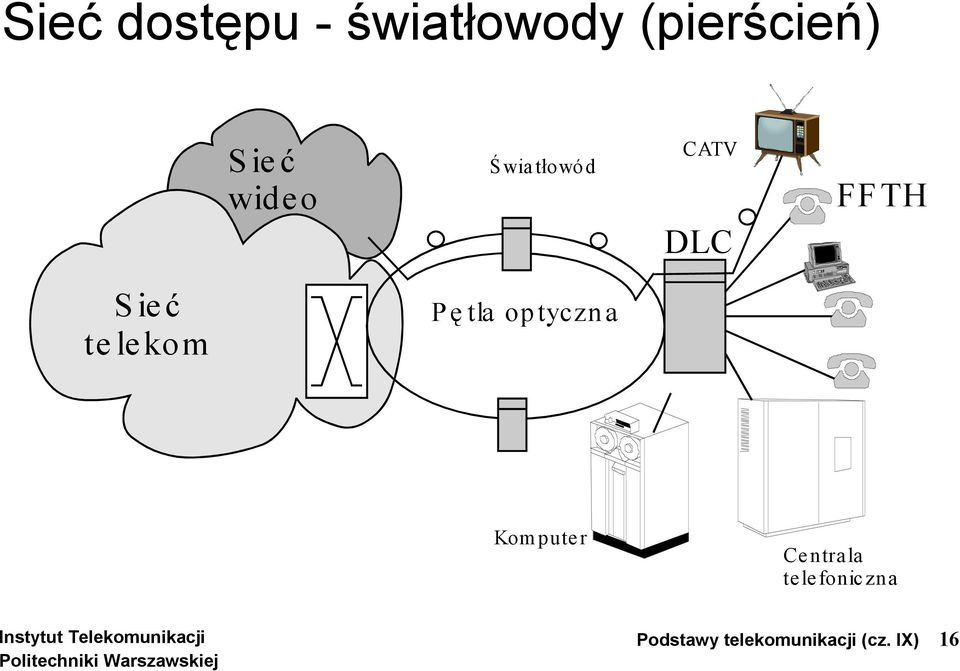

16 Sieć dostępu - światłowody (pierścień) Sieć wideo Ś wiatłowód CATV DLC FFTH Sieć telekom Pę tla optyczna Komputer Centrala telefoniczna Podstawy telekomunikacji (cz. IX) 16

17 Telewizja kablowa telefonia, transmisja danych, dostęp do Internetu, zakładanie klientom kont pocztowych ( ), stron www, prowadzenie serwerów ftp i www, nadawanie adresów IP, realizacja usług wideo na żądanie, telewizja interaktywna, nauczanie na odległość, telefonia IP, tworzenie sieci korporacyjnych opartych na technice sieci wirtualnych, rozrywka dostęp do serwerów gier, rozmów interaktywnych, serwerów wiadomości i innych możliwości, które niesie ze sobą Internet, portale multimedialne, usługi sklepów i banków internetowych (e-commerce, e-bank). Podstawy telekomunikacji (cz. IX) 17

18 Telewizja kablowa ST Z ISP RK HFC PC + M S RB SRB Z S ST RB RK SRB IS P HFC PC + M System zarządzania Serwery usług Stacja czołowa Router brzegowy Router kablowy S ystem rozliczeniowo- bilingowy Łącza do dostawców innych usług (np. Internet) Instalacje sieci hybrydowej Komputer PC + modem (końcówka abonenta) Podstawy telekomunikacji (cz. IX) 18

19 Sieć dostępu - przewody miedziane Sieć telekom Ka be l miedziany Punkt rozdziału 1 2 N Podstawy telekomunikacji (cz. IX) 19

20 Cyfrowe systemy abonenckie struktura skupiona wokół urządzenia abonenckiego CENTRALA 1 2 N UC Urzą dze nie centralowe Regenerator UA Urzą dzenie abonenckie 1 2 N Podstawy telekomunikacji (cz. IX) 20

21 Cyfrowe systemy abonenckie struktura rozproszona wzdłuż trasy CENTRALA 1 2 N UC PDA PDA PDA Urządzenie centralowe Punkt dołączenia abonentów Podstawy telekomunikacji (cz. IX) 21

22 Cyfrowe systemy abonenckie struktura pierścieniowa (pętlowa) CENTRALA PDA PDA 1 2 N UC Urzą dze nie centralowe PDA Punkt dołą czenia abonentów Podstawy telekomunikacji (cz. IX) 22

23 Abonenckie systemy wielokrotne CENTRALA Łą cze naturalne 0,3-3,4 khz 2048 kbit/s Koncentrator CK Cyfrowy system abonencki UC 2048 kbit/s UA BS 1,5-2,5 GHz Radiowy system abonencki SA Podstawy telekomunikacji (cz. IX) 23

24 Wybrane systemy abonenckie (PCM) Producent Nazwa Zwielokrotnienie Schrack-Datacom PCM2 2 Schrack-Datacom PCM4 4 Kommunikations Elektronik PCM4AX 4 Tadiran Mulitgain Tadiran Mulitgain Kommunikations Elektronik PCM10VA 10 ELKOL (Polska) MKT AT&T SLC Teletra (Polska) TCK 30G 30 Alcatel MX Tadiran Tadimux-S 30 Alcatel Rurtel PM AT&T MAR TAICOM TOPGAIN system 2 do 8 Podstawy telekomunikacji (cz. IX) 24

25 Multiplekser kanałów telefonicznych MKT łączy telefonicznych na 2 parach miedzianych Ab Kbit/s Ab2 Ab3 MKT-30 UC MKT-30 UA 2048 Kbit/s Ab30 L < _ 2 km Podstawy telekomunikacji (cz. IX) 25

26 Multiplekser kanałów telefonicznych MKT-30 Dla większych odległości Ab Kbit/s Ab2 Ab3 MKT-30 UC MKT-30 UA Ab30 L < _ 2 km 2048 Kbit/s L < _ 2 km L < _ 2 km Podstawy telekomunikacji (cz. IX) 26

27 PCM-2 Zasięg: śr. 0,4 mm - 4,5 km; śr. 0,6 mm - 8,5 km KANAŁ 1 KANAŁ 1 JEDNOSTKA TRANSMISJI I OBRÓ BKI SYGNAŁÓW JEDNOSTKA TRANSMISJI I OBRÓ BKI SYGNAŁÓW KANAŁ 1 KANAŁ 1 DC DC CA M KANAŁ 1 KANAŁ 1 JEDNOSTKA TRANSMISJI I OBRÓ BKI SYGNAŁÓW JEDNOSTKA TRANSMISJI I OBRÓ BKI SYGNAŁÓW KANAŁ 1 KANAŁ 1 DC DC Linia abonencka 2 przewody µp DC DC ZAS.

28 PCM-4 Zasięg: śr. 0,4 mm - 4,5 km; śr. 0,6 mm - 8,5 km KANAŁ 1 KANAŁ 1 KANAŁ 1 KANAŁ 1 JEDNOSTKA TRANSMISJI I OBRÓ BKI SYGNAŁÓW DC DC JEDNOSTKA TRANSMISJI I OBR ÓBKI SYGNAŁÓW JEDNOSTKA TRANSMISJI I OBR ÓBKI SYGNAŁÓW KANAŁ 1 KANAŁ 1 KANAŁ 1 KANAŁ 1 CA Linia abonencka 2 przewody DC DC ZAS. µp

29 Zapotrzebowanie na szybkość 8 Mbit/s transmisji w sieciach dostępowych Szybkość! wideo na żądanie Telepraca Wirtualne Usługi Tele-nauczanie Bankowe E-Commerce Szybki Internet Wideokonferencje Usługi

30 Systemy dostępowe Siemensa TMN ŚWIATŁOWÓ D/ KABEL KONCENTRYCZNY OMNS Ac cessinte gra tor Coax Link CATV DANE WID EO MultiLin k IS D N Ga telink N TBA N T2a /b D E CT lin k WALKair XpressLink D Fa s t Link FMX/CMX Wid e Link Pa i r gain ŚWIATŁOWÓD/ PARA MIEDZIANA RAD IO Podstawy telekomunikacji (cz. IX) 30

31 Przykłady sieci dostępowych Siemensa INTERNET N 64 kb it/s ISDN BA NTBA NTU SZYBKI INTERNET XDSL NT 3 IS DN BRA TV NT WIDEO 3 84 kbit/s KONFERENCJE POTS ISDN APAR ATY WRZUTOWE NT LI NIE D ZIER ŻAWI ONE PABX NT IS DN P RA LINIE: PARY MIE DZIANE WSP ÓŁOS IOWE ŚWI ATŁOWODY WSP ÓŁOS IOWE LUB ŚWIATŁOWODY RADIOWE SIECI DOSTĘPU R ADI OWE GO RNT RNT DEC T ONU SR AL ONU UMX SMX ONU 250 ONU 500 ONU ONU 2000 PLUS ONU UMXSMX P t P WALKa ir ONU 20, 3 0, 250 LAN FRAME RELAY X.21/V. 3 5 /V.3 6 ISDN PRA PABX O NU 20, 30 ONU RBC ONU ONU LTC ONU SMX STM 1 /4 ONU SMX ( HDSL/HDB3 ) ZINTEGROWANE SDH NT NT RDU 2 Mb it/s V5.1 SRAL LT C OMX SMX 2 Mbit/s V5 C/ V5.1 LINIE DZIERŻ. SMX/ SMA OLT PRZEŁĄCZNICA CYFROWA CMX II O N M S Acce s sinte grator 2 Mbit/s (V5. 1 /V5. 2) CAS, ISDN PRA ISTNIEJĄCE SDH SMA ONU SMX STM 1 SMA SMA OMX NT ONU PSTN SIEĆ DANYCH (INTER NET P OP ) FRAME RELAY SMA OMX POTS ISDN LL DANE ISDN PR A n 64 kbit/s/ V.35 /V.36 /X.21 ONU 20, 30 Podstawy telekomunikacji (cz. IX) 31

32 System szerokopasmowego przewodowego dostępu abonenckiego - XpressLink (Siemens) ADSL (Assymetric Digital Subscriber Line) - asymetryczna cyfrowa linia abonencka medium transmisyjne: jedna para przewodów miedzianych o Φ min. 0,4 mm, rodzaj transmisji: transmisja asymetryczna, pasmo transmisyjne: od abonenta: khz, do abonenta: khz, modulacja liniowa: DMT z modulacją kwadraturową QAM (Quadrature Amplitude Modulation) w każdym podkanale, przepływność informacyjna: od abonenta: 16/160/384/800 kbit/s, do abonenta: 2,048/4,096/6,144/8,192 Mbit/s, długość linii abonenckiej: 4,8 km dla przepływności 16 kbit/s i 2,048 Mbit/s, 4,0 km dla przepływności 160 kbit/s i 4,096 Mbit/s, 3,7 km dla przepływności 384 kbit/s i 6,144 Mbit/s, 2,7 km dla przepływności 800 kbit/s i 8,192 Mbit/s. Podstawy telekomunikacji (cz. IX) 32

33 XpressLink (Siemens) SDSL (Symetric Digital Subscriber Line) - symetryczna cyfrowa linia abonencka medium transmisyjne: jedna para przewodów miedzianych o średnicy minimum 0,4 mm, rodzaj transmisji: transmisja symetryczna, pasmo transmisyjne: khz, modulacja liniowa: 2B1Q, przepływność informacyjna: 2,312 Mbit/s, długość linii abonenckiej: 5 km dla przepływności 384 kbit/s; 2,5 km dla przepływności 2,312 Mbit/s Podstawy telekomunikacji (cz. IX) 33

34 XpressLink (Siemens) VDSL (Very-high-bit-rate Digital Subscriber Line) - cyfrowa linia abonencka o bardzo dużej przepływności Technika cyfrowej linii abonenckiej o bardzo wysokiej przepływności jest następnym krokiem w rozwoju sieci osiąganym przez dalsze zwiększanie dostępnych przepływności. Zapewnia ona transmisję symetryczną max. 12 Mbit/s w obu kierunkach albo asymetryczną max. 26 Mbit/s do abonenta i max. 3,2 Mbit/s do centrali. Technika VDSL jest jeszcze przedmiotem prac normalizacyjnych ETSI i będzie dostępna w niedalekiej przyszłości. Podstawy telekomunikacji (cz. IX) 34

35 XpressLink (Siemens) ADSL + POTS P O T S WG WD khz ADSL + ISDN ISDN (2B1Q) WG WD khz VDSL P O T S W G WD khz 1100 khz SDSL 2048 kbit/s WG/WD khz Podstawy telekomunikacji (cz. IX) 35

36 System dostępowy TVCAB OBSZAR ADMINISTRACJI 1 OBSZAR ADMINISTRACJI 2 OPERATOR A STREFA 1 OPERATOR B STREFA 3 PSTN EBP EBP OMS ZARZĄDZALNA SZKIELETOWA SIEĆ IP OBSZAR ADMINISTRACJI 3 EBP OPERATOR A STREFA 2 PSTN OPERATOR C STREFA 4 PSTN EBP - serwer proxy, służący do łączenia obszarów OMS - centrum operacyjne, służace do połączenia obszarów tego samego operatora Bramka PS TN - połączenie do sieci PSTN Podstawy telekomunikacji (cz. IX) 36

37 Systemy radiowego dostępu abonenckiego SRDA Zalety: ⓿szybkość i łatwość instalowania ⓿konkurencyjność kosztów w por. z sieciami przewodowymi (trudności techniczne: układanie kabli, utrzymanie sieci) ⓿możliwość realizacji większych przepływności ⓿zastępowanie sieci przewodowej na czas awarii i remontów lub klęsk żywiołowych Podstawy telekomunikacji (cz. IX) 37

38 Systemy radiowego dostępu abonenckiego SRDA Wady: niezawodne działanie w zasięgu widoczności anten ograniczenie zasięgu przez przeszkody naturalne wielodrogowość (nakładanie się fal) konieczność starannego planowania częstotliwości i mocy własnych stacji z uwzględnieniem częstotliwości i mocy innych użytkowników Podstawy telekomunikacji (cz. IX) 38

39 System emgw NM ISP WAN Sieci korporacyjne PSTN 6xE1 IPG IPG 6xE1 CMAP V5.2 GSS RPCUe 8 10 BaseT RPCUe 8 RS232 zegar synchr. GPS E1 RPCe Oznaczenia: PSTN sieć telefonii tradycyjnej GSS, GPS moduły synchronizacji systemu IS Ps dostawcy usług internetowych NM system zarządzania CMAP stacja operatorska systemu zarządzania WAN sieć rozległa IPG brama protokołów internetowych RPCUe jednostka kontroli portów radiowych RPCe jednostka radiowa 10 BaseT interfejs do sieci Ethernet RS 232 interfejs szeregowy E1 trakt 2 Mbit/s Podstawy telekomunikacji (cz. IX) 39

40 Systemy radiowe - typ PMP (punkt - wiele punktów) CE NTRALA P STN MIKR OFAL OWE ŁĄ C ZE SYSTEMU PMP S RDA np. D ECT n 2 Mbit/s TERMINALE SYSTEMU PMP TERMINAL UŻ YTK O WN I KA n ABONENTÓW PODŁĄCZONYCH R Ó WN OLEG LE S TACJ A BAZ OWA ZE S TERO WNI KIEM Podstawy telekomunikacji (cz. IX) 40

41 Systemy radiowe - system dystrybucji usług multimedialnych W ATM TR ANSP AREN TNE ADRES Y IP T R ANS LACJ A AD R ESÓ W IP... SA ŁĄCZE MIKR OFALOWE SYSTEMU LMDS W ATM WĘZ ŁY AT M W ATM I NDYW IDUA LNA T R ANS LACJ A AD R ESÓ W IP ŁĄCZE MIKRO FALOWE SYSTEMU LMDS SB NAT IP R UTING + NAT/FW TR ANSP AREN TNE ADRES Y IP SA NAT IP RUTING IP RUTING + NAT/FW US ŁUGI INTERNETOWE T R ANS LACJ A AD R ESÓ W IP DIAL UP SCHEMAT AD RE S ACJ I IP I NDYW IDUA LNA T R ANS LACJ A AD R ESÓ W IP FW Podstawy telekomunikacji (cz. IX) 41

42 Systemy radiowe- system dystrybucji usług multimedialnych LMDS KANAŁ ROZSIEWCZY DVB TS KANAŁ ROZSIEWCZY TERMINAL UŻYTKOWNIKA STB Dostawca usług rozsiewczych Adapter sieciowy dla transmisji rozsiewczej Medium transmisyjne dla usług rozsiewczych kanał rozsiewczy Moduł inte rfejsu dla usług rozsiewczych UŻYTKOWNIK kanały interaktywne kanały interaktywne Jednostka interfejsu sieciowego Moduł terminalowy Dostawca usług interaktywnych Adapter sieciowy kanału interaktywnego Sieć Moduł inte rfejsu interaktywnego KANAŁ INTERAKTYWNY SIEĆ NIEZALEŻNA SIEĆ ZALEŻNA SIEĆ NIEZALEŻNA Podstawy telekomunikacji (cz. IX) 42

43 System dostępu radiowego WalkAir Siemensa Aplikacje SME Szybki Internet podłączenie PABX LAN to LAN VPN Aplikacje RTTB Szybki Internet Router IP/FR) Głos przez V5.1 Terminal Abonencki E1, FE, X.21/V.351 Terminal Abonencki System transportowy Centrala głosowa Public Switch Sieć Danych Public Switch ISP Stacja Bazowa Podstawy telekomunikacji (cz. IX) 43

44 System dostępu radiowego WalkAir Siemensa Stacje abonenckie TS 1 TDMA BS TDMA Lonie dzierżawione 60 x 64 Kbit/s Nośna # 1 Frame Relay Ethernet ISDN Przydział dynamiczny 1,75 MHz ATM TS n w czasie rzeczywistym Nośna # n 1,75 MHz TS x TS dla nośnej Stacje bazowe Nośna # 16 1,75 MHz 1-16 x nośnych PSTN / ISDN Frame Relay / ATM Podstawy telekomunikacji (cz. IX) 44

45 System dostępu radiowego WalkAir Siemensa TS Ethernet switch TDMA ATM TS 10/100 BaseT 802.1Q VLAN Ethernet switch BS-BU Frame Relay NNI lub UNI X.21 \E1 G.703 do RFC adresó ( FRF DLCI 3 ) TS Router Ethernet 10/100 BaseT SDH ADM BS-BU X.21 Frame Relay / RFC 1490 do 30 adresów DLCI FR wg E1s / G.703 Podstawy telekomunikacji (cz. IX) 45

46 System dostępu radiowego WalkAir Siemensa Sektor BS TDMA TS E1 /FE1 PRI n x Trunks Dynamiczny przydział pasma dla głosu PABX SDH TS Centrala głosowa BS-BU E1 / G.703 V5.2 TS.... E1 /G.703 V5.1 POTS / ISDN/BRA MUX QUAD BRI Podstawy telekomunikacji (cz. IX) 46

47 System dostępu radiowego Pasolink Oznaczenia: ATN antena ODU zewnętrzne urządzenie nadawczo - odbiorcze IDU wewnętrzny modulator / demodulator BSC kontroler stacji bazowej BTS bazowa stacja nadawczo - odbiorcza PBX prywatna centrala abonencka OA stanowisko automatyzacji procesów biurowych HRP projektor o wysokiej rozdzielczości TRE nadajnik / odbiornik Podstawy telekomunikacji (cz. IX) 47

48 Satelitarne systemy dostępowe - budowa systemu łącze międzys atelitarne łącze abonenckie łącze dosyłowe łącze dosyłowe łącze abonenckie Stacja naziemna (gateway) terminal przenośny Publiczna s ieć PSTN terminal przewoźny Podstawy telekomunikacji (cz. IX) 48

49 Satelitarne systemy dostępowe (a) Sieć dostępowa Satelita Dostawcy usług Satelita Szkieletowa sieć naziemna Terminal Stacja naziemna Stacja naziemna Terminal (b) Sieć szkieletowa Sieć satelitarna z łączami międzysatelitarnymi Szkieletowa sieć satelitarna Terminal Stacja naziemna Szkieletowa sieć naziemna Terminal Podstawy telekomunikacji (cz. IX) 49

50 Satelita w systemie telekomunikacyjnym (a) Stacja retransmisyjna Stacja (b) retransmisyjna z regeneracją sygnału częstotliwość łącza w dół Satelita Satelita częstotliwość łącza w górę (c) Moduł komutacyjno-przetwarzający (d) Satelita Satelita Podstawy telekomunikacji (cz. IX) 50

51 Satelita w systemie telekomunikacyjnym TUNDRA MOŁNIA HEO GEO MEO LEO Podstawy telekomunikacji (cz. IX) 51

52 Orbity satelitarne pas orbit LEO wys. od 500 do 2000 km pas orbit MEO wys. od 8000 do km Allena Allena van van pas pas atmosfera Ziemi ICO wys. średnie orbity MEO HEO wys. od 500 do km GEO wys km Podstawy telekomunikacji (cz. IX) 52

53 Satelitarne systemy dostępowe - system GMR-1 (GEO Mobile Radio) SEGMENT KOSMICZNY ST ACJ A BAZO WA GAT EWAY PSTN WIĄZKI PUNKTOWE ZASI ĘG W PAŚ MIE L LINIE DOS YŁOW E STACJ A BAZOWA G ATEWAY GS PSTN PSTN SOC PSTN RUCHOME TERMINALE ABONENCKIE Podstawy telekomunikacji (cz. IX) 53

54 Satelitarne systemy dostępowe - system GMR-2 SATELITA GEO pasmo L połączenie terminal - terminal pasmo C łącze dosyłowe zestawienie połączenia pasmo L łącze do terminala ruchomego TERMINAL STACJONARNY STACJA BAZOWA STACJA BAZOWA SIEĆ STAŁA TERMINAL NA POJEŹDZIE ZAPASOWE NCC & SCP TERMINAL KIESZONKOWY CENTRUM INFORM. OBSŁUGI KLIENTA STACJA BAZOWA TERMINAL KIESZONKOWY Podstawy telekomunikacji (cz. IX) 54

55 Rozmieszczenie wiązek punktowych w systemie GMR Podstawy telekomunikacji (cz. IX) 55

56 Struktura czasowa łącza w systemie GMR 1 H IP ER RAMKA = 4896 S UPE RRA MEK = MULTIRAMEK = R AME K TD MA (3 h 28m in 53 s 76 0ms) SUPERRAMKA = 4 MULTIRAMKI = 64 RAMKI TDMA (2,56s) MULTIR AMKA = 1 6 R AM E K T DMA (6 40 m s ) R AMKA TDMA = 24 SZCZELINY C Z AS OWE (40m s) SZCZE LINA = 78 B ITÓW (5/3ms) Podstawy telekomunikacji (cz. IX) 56

57 System EAST - Euro African Satellite Telecommunications SATELITA Z CYFROWYM PRZETWARZANIEM SYG NAŁ U KRAJOWE LUB REGIONALNE STACJE BAZOWE PSTN PLMN PASMO KU LI N IE DO SYŁOWE USŁ UGI R UCHOWE PASMO I KOMÓ RKI O BS ŁUG. W P AŚ MIE KU INTERFEJS SIECIOWY VLR HLR PASMO KU USŁUG I S TA CJONARNE PAS M O KU PSTN PLMN DUŻE KOMÓRKI W P AŚ MIE KU NCC Podstawy telekomunikacji (cz. IX) 57

58 System GMR-1 SEGMENT KOSMICZNY STACJA BAZOWA GATEWAY PSTN wiązki punktowe zasięg w paśmie L linie dosyłowe STACJA BAZOWA GATEWAY PSTN GS PSTN SOC PSTN RUCHOME TERMINALE ABONENCKIE Podstawy telekomunikacji (cz. IX) 58
