1 wersja Instrukcja użytkownika Data aktualizacji dokumentu:

2 Intergraph Polska Sp. z o.o. informuje, że niniejsze opracowanie stanowi jego własność. Kopiowanie, przerabianie, uzupełnianie, a także podejmowanie jakichkolwiek innych czynności faktycznych, czy też prawnych w stosunku do opracowania bez pisemnej zgody Intergraph Polska Sp. z o.o. jest zabronione Intergraph Polska Sp. z o.o. University Business Park ul. Wólczańska 178, Łódź, Polska Phone: Fax:

3 Spis Treści Wprowadzenie... 4 Konwencje stosowane w dokumencie... 4 Co to jest GeoMediaSDI Portal... 4 Wymagania systemowe... 5 Uruchamianie Portalu... 5 Pierwsze Kroki... 6 Omówienie głównych elementów Portalu... 7 Praca z GeoMedia SDI Portalem Lewy Panel Zawartość mapy Wyszukiwanie nazw geograficznych Wyszukiwanie danych (metadanych) Analizy Ustawienia (zakładka) Praca z oknem mapy Nawigacja po mapie Zmiana skali Okno podglądu Wykonywanie Pomiarów na mapie Dodawanie nowych źródeł danych Praca z usługą WMS z parametrem czasu Zaznaczanie danych na mapie Rejestracja użytkownika i logowanie Praca z oknem danych i schowkiem Mapy Użytkownika Inne narzędzia i funkcje Ustawienia przedziałów skalowych Gdzie jestem? Wyświetl odnośnik do mapy Dynamiczny widok obiektów WMC Uzyskiwanie informacji o obiekcie Informacje Ustawienia Zmiana układu współrzędnych Ustawienia elementów wyświetlanych w oknie mapy Dostosowywanie widoku portalu w oknie przeglądarki Zmiana języka... 42

4 Spis Treści Spis ilustracji: Rysunek 1- Domyślny ekran ładowania Rysunek 2- GeoMedia SDI Portal Rysunek 3 GeoMedia SDI Portal, podstawowe element aplikacji Rysunek 4 Elementy okna mapy GeoMedia SDI Portalu Rysunek 5 Kontrolka zmiany stylu dla warstw w GeoMedia SDI Portalu Rysunek 6 Zakładka zawartość mapy i menu kontekstowe warstwy Rysunek 7- Lewy panel sterownia,zakładka kategorie w zawartości mapy Rysunek 8 Lewy panel sterowania, zakładka Szukaj nazw geograficznych Rysunek 9- Wyszukiwanie nazw geograficznych Rysunek 10 Wyszukiwanie nazw geograficznych za pomocą wysszukiwarki Live Search Rysunek 11 Wyszukiwanie nazw gegoraficznych wybór Usługi wyszukiwania Rysunek 12 Wyszukiwanie metadanych pokazywanie zasięgu dla znalezionych metadanych Rysunek 13 Szczegółowe informacje na temat wyszukanych metadanych Rysunek 14 Wybór usługi katalogowej Rysunek 15 Określenie profile metadanych Rysunek 16 Wykonywanie analiz w GeoMedia SDI Portalu Rysunek 17 Wynik wykonanej analizy przedstawiony w oknie mapy Rysunek 18 Nawigator mapy Rysunek 19 Okno podglądu Rysunek 20 zakładka Pomiary na belce narzędziowej Rysunek 21 Wykonywanie pomiarów na mapie pomiar powierzchni Rysunek 22- Źródła danych i menu kontekstowe dla Usługi typu WFS Rysunek 23 Okno definiowania nowego źródła danych Rysunek 24 Zakładka Czas na belce narzędziowej GeoMedia SDI Portalu Rysunek 25 - Przykład danych z Usługi WMS ( z parametrem czasu Rysunek 26 - zakładka Zaznaczanie na belce narzędziowej GeoMedia SDI Portalu Rysunek 27 Formularz rejestracji użytkownika w GeoMedia SDI Portalu Rysunek 28 Okno logowania użytkownika w GeoMedia SDI Portalu

5 Spis Treści Rysunek 29 Okno danych Rysunek 30 Okno danych - opcje sortowania danych i wyboru wyświetlanych kolumn Rysunek 31 Okno właściwości obiektu Rysunek 32 Mapy użytkownika, dodawanie mapy/geoprzestrzenii Rysunek 33 Lista predefiniowanych skal Rysunek 34 Ustawienia przedziałów sklowych Rysunek 35 Dynamiczny widok obiektów Rysunek 36 Informacje o aplikacji Rysunek 37- Zakładka Ustawienia w lewym panelu sterowania GeoMedia SDI Portalu Rysunek 38 Zmiana języka w GeoMedia SDI Portalu

6 Wprowadzenie Instrukcja użytkownika przeznaczona jest dla personelu pracującego z aplikacją GeoMedia SDI Portal. Dokument opisuje funkcjonalności aplikacji wykorzystywane podczas pracy z nią i danymi przestrzennymi. Instrukcja dostarcza procedury, pojęcia oraz techniczne informacje niezbędne do właściwej obsługi Portalu w środowisku Infrastruktury Danych Przestrzennych. Konwencje stosowane w dokumencie Konwencja Funkcja [Pole] {Element sterujący} Nazwa formularza Nazwa pliku Znaczenie Oznaczenie nazwy funkcji aplikacji. Oznaczenie pola edycyjnego, pola wyboru, lub listy wyboru. Oznaczenie elementu sterującego takiego jak: przycisk, ikona, opcja, opcja wykluczająca, pozycja w polu lub liście wyboru. Oznaczenie nazwy formularza aplikacji Oznaczenie nazwy katalogu, pliku lub kodu źródłowego. Polecenie systemu Oznaczenie polecenia systemu wprowadzanego przez użytkownika. Rysunek n dodatkowa, ważna informacja Co to jest GeoMediaSDI Portal Oznaczenie odnośnika do rysunku znajdującego się w dokumencie Oznaczenie będącej dodatkową ważną informacją, uwagą dla czytelnika GeoMedia SDI Portal to rozwiązanie oparte o technologie internetowe, służące do przeglądania danych przestrzennych publikowanych za pomocą usług SDI. Aplikacja jest instalowana i konfigurowana na serwerze aplikacji dla wielu użytkowników, którzy mogą z niej korzystać za pomocą przeglądarki internetowej. Aplikacja służy do przeglądania i dokonywania zapytań o dane geoprzestrzenne opublikowane przy pomocy standardowych usług SDI, takich jak OGC WMS (ang. Web Map Service), WFS (ang. Web Feature Service), CSW (ang. Catalogue Service Web) oraz wizualizowania danych z wielu źródeł w ramach pojedynczego, łatwego w obsłudze widoku mapy. Nowoczesna architektura pozwala w sposób asynchroniczny sięgać do wielu źródeł danych SDI jednocześnie. Dla użytkownika oznacza to, iż bez jego zaangażowania dane składane są w jedną mapę bezpośrednio w przeglądarce internetowej, a nawigowanie po mapie czy wykonywanie innych funkcji nie wymaga uciążliwego oczekiwania na pobranie danych ze wszystkich serwerów. Ponadto GeoMedia SDI Portal wyposażony jest w szereg przydatnych narzędzi takich, jak pomiary odległości i powierzchni, wyszukiwanie obiektów geograficznych, wyszukiwanie danych i usług za pomocą usługi katalogowej CSW. Kluczowe funkcje Przeglądanie map pochodzących z różnych usług takich jak np. WMS, WMTS. Wyszukiwanie usług i danych za pomocą metadanych poprzez współpracę z usługą katalogową (CSW). Wyszukiwanie usług.

7 Wyszukiwanie zbiorów danych i serii danych. Wyszukiwanie nazw geograficznych (Nowoczesna nawigacja na mapie za pomocą myszki. Wykonywanie pomiarów na mapie. Wykonywanie analiz na danych przestrzennych. Wymagania systemowe Po stronie klienta wymagane jest aby na komputerze zainstalowana była: Przeglądarka internetowa. Przeglądarki wspierane przez GeoMedia SDI Portal: o Internet Explorer 7.0 / 8.0 o Firefox 3.5 o Opera 9.6 /10.0 o Safari 4.0/5.0 o Google Chrome 2.0 / 3.0 Aplikacje o Adobe SVG Viewer wymagany tylko w IE dla SVG w usługach EGIS i MapPublisher o.net Framework 3.5 Uruchamianie Portalu W celu rozpoczęcia pracy z portalem należy otworzyć przeglądarkę internetową i w polu adresu wprowadzić odpowiedni URL do GeoMedia SDI Portalu. Adres URL do GeoMedia SDI Portalu powinien zostać dostarczony użytkownikowi przez administratora systemu. Po chwili pojawi się ekran ładowania po czym portal zostanie uruchomiony w przeglądarce. 5

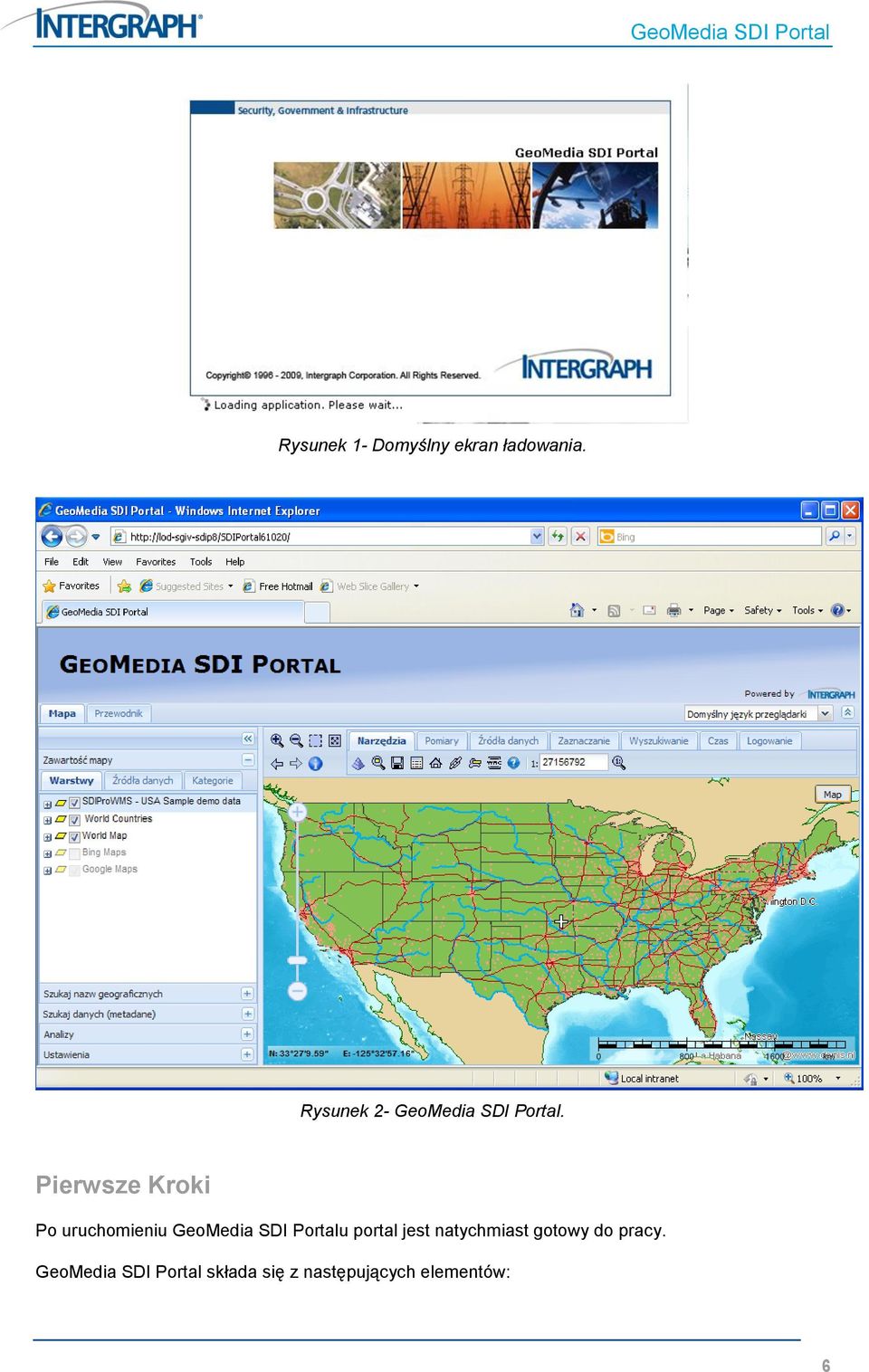

8 Rysunek 1- Domyślny ekran ładowania. Rysunek 2- GeoMedia SDI Portal. Pierwsze Kroki Po uruchomieniu GeoMedia SDI Portalu portal jest natychmiast gotowy do pracy. GeoMedia SDI Portal składa się z następujących elementów: 6

9 Panelu ładowania Banera Lewego panelu sterowania Belki narzędziowej Okna mapy Okna danych Rysunek 3 GeoMedia SDI Portal, podstawowe element aplikacji. Omówienie głównych elementów Portalu Belka narzędziowa: Belka narzędziowa składa się z następujących elementów: Podstawowej belki narzędziowej - zawiera narzędzia służące do wykonywania podstawowych operacji na mapie. Belki z zakładkami zawierające dodatkowe opcje: Źródła danych Zaznaczanie 7

10 Wyszukiwanie Czas Logowanie Pomiary Narzędzia Lewy panel sterowania: Lewy panel jest używany do: Wyszukiwania danych i usług sieciowych, Wyszukiwania obiektów geograficznych, Zarządzania zawartością mapy - ustawiania warstw widocznych w oknie mapy Lewy panel posiada następujące zakładki: Okno mapy: Zawartość mapy Wyszukiwanie obiektów geograficznych Wyszukiwanie metadanych Analizy Ustawienia Okno mapy to miejsce gdzie w GeoMedia SDI Portalu wyświetlane są wszelkie warstwy z danymi tworzące daną mapę, Okno mapy zawiera następujące elementy: Okno mapy wyświetlane są tu warstwy składające się na wyświetlane mapy. Nawigator - Nawigator umożliwia nawigowanie na mapie. Pozwala zmieniać skalę mapy. Nawigator jest wyświetlany w lewym górnym rogu. Na zakładce Ustawienia można włączyć lub wyłączyć wyświetlanie nawigatora. Współrzędne - Współrzędne pokazują współrzędne miejsca na które wskazuje kursor. Współrzędne wyświetlane są w lewym dolnym rogu. Na zakładce Ustawienia można włączyć lub wyłączyć wyświetlanie współrzędnych. Podziałka skali mapy - Podziałka pozwala oszacować odległości na mapie. Podziałka jest wyświetlana w prawym dolnym rogu mapy. Na zakładce ustawienia można włączyć lub wyłączyć wyświetlanie podziałki. 8

11 Rysunek 4 Elementy okna mapy GeoMedia SDI Portalu. 9

12 Praca z GeoMedia SDI Portalem Lewy Panel Lewy panel jest miejscem w GeoMedia SDI Portalu gdzie wykonywane mogą być następujące czynności: Wyszukiwanie danych i usług sieciowych, Wyszukiwania obiektów geograficznych, Zarządzanie zawartością mapy,ustawiania warstw widocznych w oknie mapy, definiowanie stylistyki dla wyświetlania warstw, określanie wszelkich parametrów dotyczących wyświetlania warstw. Przeprowadzanie analiz na wybranych typach danych Lewy panel posiada następujące zakładki: Zawartość mapy Wyszukiwanie obiektów geograficznych Wyszukiwanie metadanych Analizy Ustawienia Zawartość mapy Zawartość mapy zawiera następujące zakładki: Warstwy pokazuje jakie warstwy są aktualnie wyświetlone na mapie. Inaczej mówiąc zakładka warstwy pełni funkcję legendy mapy. Kolejność elementów w zakładce Warstwy odpowiada kolejności warstw odpowiadających danym elementom na mapie, przy czym element pierwszy (od góry) na liście odpowiada warstwie na mapie znajdującej się na wierzchu. Zmianę kolejności warstw na mapie dokonuje się poprzez zmianę kolejności odpowiadających im elementów w oknie mapy. Zmiany kolejności elementów dokonuje się za pomocą funkcjonalności drag&drop Wyświetlanie danej warstwy na mapie kontrolowane jest za pomocą opcji wyboru (checkboxa) obok nazwy elementu w Warstwach. Odznaczenie checkboxa powoduje wyłączenie wyświetlania odpowiedniej warstwy na mapie. Ponowne zaznaczenie checkboxa spowoduje wyświetlenie danej warstwy. Zmiana stylu wyświetlania danej warstwy na mapie odbywa się poprzez okno dialogowe dostępne po kliknięciu na piktogram przy danej warstwie. W oknie dialogowym Styl należy listy [Wybierz typ geometrii] wybrać typ geometrii właściwy dla danej warstwy a następnie zdefiniować styl za pomocą dostępnych kontrolek. 10

13 Rysunek 5 Kontrolka zmiany stylu dla warstw w GeoMedia SDI Portalu. W celu przywrócenia stylu domyślnego dla danej warstwy należy przejść do menu kontekstowego i wybrać opcję {Przywróć styl domyślny}. Funkcjonalność zmiany stylu dla wyświetlanych warstw jest dostępna tylko dla warstw pochodzących ze źródeł (usług) które na taką zmianę pozwalają np. usług SDI Pro WMS czy EGIS. Istnieje możliwość zdefiniowania takich właściwości warstw jak np. tryb wyświetlania, przezroczystość, lokalizowalność format itp. Właściwości warstw możliwe do zdefiniowania mogą być różne w zależności od typu (usługi) źródła danych. Ustawienia te dostępne są dla danej warstwy w menu kontekstowym dla danej warstwy. 11

14 Rysunek 6 Zakładka zawartość mapy i menu kontekstowe warstwy. Dostępne są następujące funkcje menu kontekstowego warstwy: Tryb wyświetlania pozawala na ustawienie opcji dotyczących jakości i wydajności wyświetlania warstw na mapie Dostępne opcje to widok z buforem i kaflowanie. Pokaż całą warstwę powoduje dopasowanie okna mapy tak aby była widoczna cała warstwa Lokalizowalność funkcja ta jeśli włączona zezwala na zaznaczanie i wybór obiektów na mapie np. umożliwia działanie poprawne komendy Informacje o obiekcie. Ustaw przezroczystość pozwala zdefiniować przezroczystość danej warstwy Format umożliwia zmianę formatu w jakim prezentowane są dane na mapie np. png, JPG, svg, gif, svgz itd. Usuń usuwa daną warstwę z zawartości mapy. Warstwy można usuwać także poprzez zaznaczenie danego wpisu legendy i wciśnięcie przycisku {Delete} Źródła danych Zakładka Źródła danych zawiera informacje o źródłach danych i mapy. Wpisy są pogrupowane według źródeł/dostawców danych. Kategorie 12

15 Zakładka Kategorie pozwala na grupowanie dostępnych warstw. W przypadku usług hierarchicznych, struktura warstw (warstwy pogrupowane w kategorie) widoczna jest tylko w zakładce kategorie. Rysunek 7- Lewy panel sterownia,zakładka kategorie w zawartości mapy. W zakładce Kategorie dostępne jest także menu kontekstowe dla warstw. Dostępne opcje to: {Pokaż całą warstwę} dopasowuje widok mapy do zasięgu wybranej warstwy {Lokalizowalna} zaznaczenie bądź odznaczenie tej opcji powoduje iż daną warstwa jest dostępna dla narzędzi wyboru obiektów na mapie I informacji o obiekcie {Usuń} usuwa daną warstwę z mapy, usuwa także wpis w legendzie (zawartość mapy) Opcja lokalizowana nie jest dostępna dla menu całej grupy tylko dla pojedynczych warstw w grupie. Wyszukiwanie nazw geograficznych Zakładka Szukaj nazw geograficznych służy do wyszukiwania obiektów geograficznych takich jak np. miasta, regiony itd. Wyniki wyszukiwania wg zadanych kryteriów są przedstawiane na liście. Wyszukiwanie nazw geograficznych odbywa się za pomocą podłączonej do GeoMedia SDI Portalu usługi Gazetteer (WFS-G). W GeoMedia SDI Portalu wyszukiwanie nazw Geograficznych może być przeprowadzone za pomocą wyszukiwarki dostępnej w lewym panelu oraz za pomocą tzw. wyszukiwarki Live Search dostępnej na belce narzędziowej. 13

16 Wyszukiwanie nazw geograficznych W celu wyszukania nazw geograficznych: 1. W lewym panelu sterowania należy przejść do zakładki Szukaj nazw geograficznych. 2. W polu [Nazwa] należy podać szukaną nazwę geograficzną a następnie wcisnąć przycisk {Wyszukaj}. 3. Wyniki wyszukiwania są wyświetlane w tabeli w lewym panelu. Rysunek 8 Lewy panel sterowania, zakładka Szukaj nazw geograficznych. 4. Na mapie pojawią się pinezki wskazujące położenie wyszukanych obiektów. 14

17 Rysunek 9- Wyszukiwanie nazw geograficznych. W tabeli z wynikami wyszukiwania obok każdego znalezionego elementu dostępne są przyciski pozwalające na wykonanie następujących czynności: {Pokaż na mapie} powoduje przesunięcie (centrowanie) okna mapy na wybraną lokalizację, skala mapy nie zostanie zmieniona. Pinezka wybranego obiektu zostanie podświetlona na czerwono. {Wyświetl na mapie} umożliwia włączenie bądź wyłączenie wyświetlania pinezki odpowiadającej danemu obiektowi. {Informacje o obiekcie} wyświetla dodatkowe okno zawierające szczegółowe informacje o znalezionym obiekcie. Najechanie kursorem na wybrany element na liście powoduje zmianę koloru (na zielony) pinezki na mapie odpowiadającej danemu obiektowi. Istnieje możliwość ograniczenia wyników wyszukiwania do aktualnego obszaru okna mapy poprzez zaznaczenie opcji {Tylko w zasięgu mapy}. Aby wyczyścić wszystkie pola formularza i wyniki wyszukiwania należy wcisnąć przycisk {Wyczyść}. Opcja tylko w zasięgu mapy jest dostępna tylko dla wybranych typów usług. Wyszukiwarka Live search W celu skorzystania z wyszukiwarki nazw geograficznych Live search 1. Na pasku narzędziowym należy wybrać zakładkę Wyszukiwanie. 2. W polu [Szukaj] należy wpisać nazwę geograficzną szukanego obiektu. W trakcie wpisywania tekstu pojawi się lista z podpowiedziami wyszukanych obiektów. 15

18 3. Wraz z nazwami wyszukanymi i przedstawionymi na liście,pojawiają się pinezki na mapie obrazujące położenie geograficzne na mapie. Najechanie kursorem na dany wpis w wynikach wyszukiwania powoduje podświetlenie odpowiedniej pinezki na mapie na czerwono. Rysunek 10 Wyszukiwanie nazw geograficznych za pomocą wysszukiwarki Live Search. 4. Kliknięcie na wybraną nazwę na liście wyszukiwarki Live Search powoduje zmianę skali mapy i przybliżenie obszaru mapy do miejsca występowania obiektu. Menu kontekstowe obok pola wyszukiwania pozwala na wybór usług bądź usługi które będąc zarejestrowane w GeoMedia SDI Portalu i zostaną użyte do wyszukiwania nazw geograficznych. Rysunek 11 Wyszukiwanie nazw gegoraficznych wybór Usługi wyszukiwania. W celu usunięcia całej warstwy pinezek z okna mapy należy wcisnąć przycisk pasku narzędziowym w zakładce Wyszukiwanie. znajdujący się na Wyszukiwanie danych (metadanych) Poprzez usługę katalogową (CSW) GeoMedia SDI Portal umożliwia wyszukiwanie metadanych. Wyszukiwarka metadanych dostępna jest w lewym panelu sterowania. W celu wyszukania metadanych należy w polu [Kryteria wyszukiwania] wprowadzić żądany parametr (słowo) dla szukanych metadanych. Po wciśnięciu {Wyszukaj} odnalezione metadane zostaną zaprezentowane w lewym panelu, w tabeli poniżej formularza wyszukiwania. 16

19 Aby ograniczyć wyszukiwanie metadanych wyłącznie do obszaru jaki odpowiada aktualnemu widokowi (zasięgowi) okna mapy należy zaznaczyć opcję {Są w widocznym obszarze mapy} Ikona przed nazwą wyszukanych metadanych, w tabeli wyników, pozwala użytkownikowi na szybką orientację z jakim typem metadanych ma do czynienia. Wyróżnia się następujące typy: Metadane dla serii oznaczone ikoną: Metadane dla zbiorów oznaczone ikoną Metadane dla usług oznaczone ikoną W tabeli wyników dla wyszukanych metadanych użytkownik może przeprowadzać różne czynności na odszukanych metadanych. Są to: Dodawanie warstwy do mapy naciśnięcie przycisku zawartości mapy. Usuwanie warstwy z mapy - naciśnięcie przycisku zawartości mapy. spowoduje dodanie usługi do spowoduje usunięcie warstwy z Pokazywanie zasięgu metadanych na mapie naciśnięcie przycisku spowoduje przesunięcie mapy na wybrany zbiór, serię bądź usługę i pokazanie zasięgu metadanych na mapie. Usuwanie zasięgu z mapy - naciśnięcie przycisku zasięgu z okna mapy. spowoduje usunięcie danego Dodawanie warstwy do mapy jest możliwe wyłącznie dla metadanych typu usługa. Wyjątkiem mogą być metadane dla zbiorów i serii w których to umieszczono link do odpowiadających im usług. 17

20 Rysunek 12 Wyszukiwanie metadanych pokazywanie zasięgu dla znalezionych metadanych. Dla wyszukanych metadanych można uzyskać szczegółowe informacje na ich temat. Po kliknięciu na wybrany wpis w tabeli wyników, na ekranie pojawi się nowe okno zawierające szczegółowe informacje. Rysunek 13 Szczegółowe informacje na temat wyszukanych metadanych. 18

21 W formularzu wyszukiwania metadanych dostępne jest menu kontekstowe które pozwala na: Wybór usług/usługi z której meta dane maja być wyszukiwane. Rysunek 14 Wybór usługi katalogowej. Określenie porfilu metadanych dla szukanych metadanych. Rysunek 15 Określenie profile metadanych. GeoMedia SDI Portal oferuje użytkownikowi wykorzystanie większej liczby parametrów do wyszukiwania metadanych. Służy do tego Zaawansowana wyszukiwarka danych i uruchamiana jest poprzez wciśnięcie przycisku {Zaawansowane} na zakładce Szukaj danych w lewym panelu. Wciśnięcie przycisku {Zaawansowane} skutkuje pojawieniem się formularza w którym użytkownik ma możliwość podania ( w odpowiednich polach) szeregu słów kluczowych według których dane mają zostać wyszukane. Znalezione metadane (za pomocą zaawansowanej wyszukiwarki) również zostaną przedstawione w tabeli wyników w lewym panelu. W zależności od wybranego profilu aplikacji (metadanych) okno wyszukiwarki będzie posiadało różne pola parametrów. Analizy Zakładka Analizy w lewym panelu pozawala na przeprowadzanie szeregu analiz zarówno atrybutowych jak i przestrzennych na danych z wybranych źródeł. W celu wykonania analizy należy: 1. Określić klasę na której użytkownik zamierza przeprowadzać analizę. Wybór klasy następuje z listy rozwijanej [Wybierz obiekty z] 2. Ustalić parametry analizy. 19

22 a) Aby wykonać analizę atrybutową należy zaznaczyć opcję {Gdzie filtr jest} a następnie podać parametry zapytania. b) Aby wykonać filtr przestrzenny należy zaznaczyć opcję {Filtr przestrzenny} a następnie określić parametry zapytania. Dostępne parametry oraz operatory przestrzenne czy atrybutowe różnią się w zależności od typu źródła z którego pochodzą dane. 3. Ustalić nazwę warstwy dla wykonywanej analizy oraz styl w jakim mają zostać zaprezentowane dane wynikowe na mapie. W polu {Wyświetl} należy określić nazwę wykonywanego zapytania. Nazwa ta zostanie umieszczona w zakładce Zawartość mapy jako nazwa warstwy prezentującej wyniki. Aby zmienić styl w jakim wyświetlone zostaną wyniki analizy na mapie należy zaznaczyć opcję {Ze stylem} a następnie uruchomić kontrolkę do zmiany stylu poprzez wciśnięcie ikonki stylu. W przypadku braku określenia stylu dane zostaną zaprezentowane na mapie przy użyciu stylu domyślnego. 4. Po ustawieniu wszelkich parametrów zapytania należy wcisnąć przycisk {Wykonaj} aby wykonać zdefiniowaną analizę. Po chwili ( czas oczekiwania zależny jest od ilości ładowanych danych) dane będące wynikiem analizy pojawią się w oknie mapy, a w zakładce Zawartość mapy pojawi się odpowiedni wpis. Rysunek 16 Wykonywanie analiz w GeoMedia SDI Portalu. 20

23 Rysunek 17 Wynik wykonanej analizy przedstawiony w oknie mapy. Ustawienia (zakładka) Zakładka Ustawienia, dostępna w lewym panelu sterowania, zawiera szereg opcji pozwalających użytkownikowi na : Zmianę układu współrzędnych dla wyświetlanych danych Zmianę ustawienia wartości określającej wielkość ekranu użytkownika która to wartość wpływa na obliczenia skali. Włączanie/wyłączanie widoczności współrzędnych. Włączanie/wyłączanie widoczności podziałki Włączanie/wyłączanie widoczności nawigatora Włączanie/wyłączanie widoczności krzyżyka. Aby uzyskać więcej informacji na temat poszczególnych ustawień patrz strona 40, rozdział Ustawienia. Praca z oknem mapy. Nawigacja po wyświetlonych mapach w GeoMedia SDI Portalu jest intuicyjna i może odbywać się na wiele sposobów przy użyciu różnych narzędzi. Oprócz przesuwania mapy za pomocą myszki użytkownik do tego celu może wykorzystać takie narzędzia jak nawigator, przyciski powiększania i pomniejszania (zmiany skali), powiększania prostokątem, czy przyciski do podglądu poprzedniego/kolejnego widoku mapy. Narzędzia służące do poruszania się na mapie, za wyjątkiem nawigatora, zostały zgrupowane na głównej belce narzędziowej. Nawigacja po mapie. Poruszanie się po mapie może być wykonywane poprzez: 21

24 1. Przesuwanie mapy za pomocą myszki. W celu przesunięcia mapy należy najechać kursorem na okno mapy, kursor przybierze postać dłoni. Trzymając lewy klawisz myszy należy przesuwać mapę. Zwolnić kursor myszy w celu zakończenia przesuwania mapy i ustawienia nowego widoku. 2. Użycie przycisków nawigatora do nawigacji. Aby przesunąć obszar mapy za pomocą nawigatora należy najechać kursorem na nawigatora, a następnie użyć przycisków nawigatora do przesuwania mapy. Kontrolka ta pozawala przesuwać mapę w ośmiu kierunkach świata ( N, NE, E, SE, S, SW, W, NW ). Działanie dolnych i górnych przycisków nawigatora do przesuwania mapy jest identyczne. Przyciski nawigatora służące do przesuwania mapy. Rysunek 18 Nawigator mapy. Zmiana skali Zamiany skali w GeoMedia SDI Portalu można dokonywać na kilka sposobów: 1. Za pomocą przycisków {Powiększ}/{Pomniejsz} dostępnych na podstawowej belce narzędziowej. Wciśnij przycisk aby przybliżyć obszar mapy. Wciśnij przycisk aby oddalić się. 2. Za pomocą przycisków i nawigatora. 3. Za pomocą suwaka nawigatora. W celu przybliżenia obszaru mapy należy przesunąć suawak nawigatora w górę, w dół aby oddalić. 4. Za pomocą narzędzia Powiększ prostokątem. Po wybraniu narzędzia Powiększ prostokątem narysuj na mapie żądany prostokąt który będzie odpowiadał wyświetlonemu obszarowi na mapie. 22

25 5. Za pomocą przycisku {Ustal skalę mapy},podając wcześniej konkretną wartość skali mapy w polu obok Narzędzia.. Funkcjonalność ta dostępna jest na belce narzędziowej Aby przywrócić widok domyślny mapy (skalę i zasięg) należy wcisnąć przycisk {Dopasuj wszystko}. Przycisk znajduje się na podstawowej belce narzędziowej. Dostępne również tu przyciski strzałek - Okno podglądu - pozwalają na powrót do poprzedniego/następnego widoku mapy. Okno podglądu przedstawia miniaturkę całej mapy oraz zasięg aktualnie wyświetlonego obszaru i może służyć do szybkiej nawigacji. Rysunek 19 Okno podglądu. Aby zmienić aktualnie wyświetlany obszar wystarczy narysować prostokąt w oknie podglądu. Okno podglądu posiada menu kontekstowe w którym dostępne są polecenia : Ustaw przezroczystość - za pomocą suwaka lub podając wartość w polu można ustawić poziom przezroczystości dla okna podglądu. Skaluj funkcja ta pozwala zmienić zasięg wyświetlanej mapy. Poziom powiększania zostanie zmieniony po zaznaczeniu opcji {Skaluj} i ustawieniu odpowiedniej wartości. Wykonywanie Pomiarów na mapie GeoMedia SDI Portal umożliwia użytkownikowi na wykonywanie pomiarów na mapie. Narzędzia służące do wykonywania pomiarów odległości powierzchni i współrzędnych na mapie zostały zgrupowanie na belce narzędziowej w zakładce Pomiary, która to zawiera następujące elementy: Zmierz punkt Zmierz odległość Zmierz powierzchnię 23

26 Wyczyść pomiary Rysunek 20 zakładka Pomiary na belce narzędziowej. Pomiar punktu pozwala na odczyt współrzędnych geograficznych we wskazanym punkcie. Współrzędne wskazanego punktu zostaną wyświetlone na mapie. Pomiar odległości pozwala na pomiar odległości między dwoma punktami lub wielu punktów Pomiar powierzchni pozwala na zmierzenie powierzchni narysowanego na mapie wielokąta. Dodatkowo wyświetlana jest odległość pomiędzy poszczególnymi punktami wielokąta. Rysunek 21 Wykonywanie pomiarów na mapie pomiar powierzchni. Dodawanie nowych źródeł danych Użytkownik GeoMedia SDI Portalu posiada możliwość dodawania źródeł danych różnych typów a następnie pracy z danymi pochodzącymi z tych źródeł zwanych też usługami. Do podłączenia do usługi SDI GeoMedia Portal oferuje zestaw tzw. konektorów, które mogą umożliwić pracę z danymi serwowanymi przez różne usługi. Część usług może być zdefiniowane przez administratora, usług takich użytkownik nie może usuwać. 24

27 Podłączenie do usług jest całkowicie asynchroniczne, oznacza to iż użytkownik nie musi czekać na odpowiedź od wszystkich wymaganych serwerów. Pozwala to w razie potrzeby zatrzymać ściąganie danych i wyświetlić tylko te dane, które zostały wprowadzone przez pozostałe usługi. GeoMedia SDI Portal oferuje konektory do następujących usług: WMS (Web Map Service) - do wyświetlania danych map dostarczanych przez usługi WMS WMTS (Web Map Tile Service) - do wyświetlania danych map dostarczanych przez usługi WMTS, wyświetlające kafelki (rastrowe fragmenty map) wygenerowane wcześniej. WFS (Web Feature Service) - do wyświetlania danych wektorowych. WFS-G (Web Feature Service - Gazetteer) - do wyświetlania danych wektorowych serwowanych przez usługę WFS-G i przedstawienie ich w oknie mapy (jako pinezki) lub na liście znalezionych obiektów. CSW (Catalog Service) umożliwia wyszukiwanie, przeglądanie metadanych dla danych, usług i innych zasobów. WCTS/WPS CT (Web Coordinate Transformation System) wykonuje transformacje danych GML z jednego systemu współrzędnych na inny. Google Maps do wyświetlania map rastrowych dostarczanych przez usługi Google Maps. Microsoft Bing do wyświetlania map rastrowych dostarczanych przez usługi Microsoft Bing. OpenLS do pracy z danymi dostarczanymi przez usługi OpenLS i prezentowanie ich w oknie mapy (jako pinezki). GeoRSS zapewnia interfejs pozyskiwania informacji ze źródeł GeoRSS i przedstawienie ich na mapie. WebMap Publisher do wyświetlanie map rastrowych danych wektorowych, zapytań, analiz dostarczanych przez usługę WebMap Publisher. EGIS (Enterprise GIS) do wyświetlanie map rastrowych danych wektorowych, zapytań, analiz dostarczanych przez usługę EGIS. Dostęp do wszystkich narzędzi służących zarządzaniu źródłami danych w portalu możliwy jest z poziomu belki narzędziowej (zakładka Narzędzia). Narzędzia: Pokaż zdefiniowane źródła danych - wyświetla w oknie Źródła danych wszystkie usługi podłączone do portalu, które są dostępne dla użytkownika. W oknie ze zdefiniowanymi źródłami danych dostępne są takie informacje jak nazwa źródła danych, URL do Usługi i typ źródła. Dla każdego źródła danych wyświetlonego w oknie Źródła danych dostępne jest menu kontekstowe. W menu kontekstowym jest opcja {Usuń} po jej wybraniu dane źródło danych zostanie usunięte z portalu. Usunięcie źródła danych powoduje automatyczne usunięcie odpowiednich warstw i wpisów w legendzie dla danych pochodzących z tego źródła. 25

28 Rysunek 22- Źródła danych i menu kontekstowe dla Usługi typu WFS. Dla źródeł typu WFS (Web Feature Service) w menu kontekstowym dostępna jest dodatkowa funkcja GetCapabilities Dokument. Pozwala ona na obejrzenie w nowym oknie dokumentu GetCapabilities dla wybranej Usługi WFS. Ponad to dla usług WFS można odczytać dokument Describe Feature Type dla danej klasy serwowanej przez usługę. Możliwe jest to po rozwinięciu drzewa i kliknięciu na wybraną klasę. Zdefiniuj źródło danych Usługi. - danych pozwala użytkownikowi na podłączenie dowolnie wybranej W celu dodania nowego źródła danych należy wcisnąć przycisk {Zdefiniuj źródło danych}. Otwarte zostanie okno Nowe źródło danych. W oknie Nowe źródło danych dostępna jest lista konektorów do usług. Po wybraniu żądanego konektora w polu URL należy wprowadzić link do usługi z którą ma zostać nawiązane połączenie. Użytkownik posiada możliwość zdefiniowania dodatkowych parametrów połączenia za pomocą dostępnych kontrolek dla danego typu usługi. Zarejestrowanie usługi nastąpi w momencie wciśnięcia przycisku {Zarejestruj} znajdującego się w oknie Nowe źródło danych. Wygląd i funkcjonalność pól w oknie Nowe źródło danych różni się w zależności od wybranego konektora. Podłączenie usług np. WMS i WMTS skutkuje automatycznym wyświetleniem w oknie mapy danych (warstw) z podanych usług. W przypadku pozostałych typów źródeł dane do mapy należy dodać ręcznie za pomocą narzędzi Wyświetl mapy bądź Wyświetl mapy i zapytania. 26

29 Rysunek 23 Okno definiowania nowego źródła danych. Lista źródeł - Administrator portalu może przygotować listę usług dostępnych dla użytkowników. W oknie Nowe Źródło danych dostępna jest tabela Źródła danych zawierająca nazwę i linki do usług. Aby podłączyć się do usługi z listy należy zaznaczyć wybraną usługę wszystkie wymagane pola określające parametry połączenia zostaną wypełnione automatycznie. Przykład podłączenia usługi WMS: W celu podłączenia Usługi SDI Pro WMS w GeoMedia SDI Portalu: 1. W pasku narzędziowym należy wybrać zakładkę Źródła danych, a następnie wybrać przycisk {Zdefiniuj źródło danych}. 2. W oknie Nowe źródło należy wybrać WMS jako typ źródła a następnie namiary na daną usługę (URL) oraz określić właściwości usługi które mają zostać wykorzystane. W przypadku Usługi WMS (przeglądania) będą to: Warstwy do wyświetlenia Format generowanego obrazka Format właściwości obiektu Plik SLD (opcjonalnie) Po wprowadzeniu linka do usługi w polu [URL] należy wcisnąć przycisk {TAB} na klawiaturze. Pozostałe pola zostaną wypełnione automatycznie. Wartości w polach mogą zostać oczywiście zmienione według potrzeb użytkownika. [Wyświetl warstwy] można z listy wybrać te warstwy serwowane przez usługe które będą wyświetlone na mapie [Format obrazka] można wybrać w jakim formacie zostanie wygenerowana i wyświetlona mapa. [Format właściwości] obiektu określa w jakim formacie będą zwracane informacje po wybraniu funkcji Get feature info. 27

30 [Plik SLD] umożliwia podanie linka do pliku SLD zawierającego definicję styli dla warstw serwowanych przez usługę. 3. Po zarejestrowaniu usługa przeglądania zostanie automatycznie umieszczona na liście warstw w zakładce Zawartość mapy w lewym panelu sterowania. Usługa będzie widoczna na mapie jeśli poniższe warunki zostaną spełnione: a) W portalu będzie ustawiony ten sam układ który jest wspierany na przez usługę. b) Obszar widoczny w oknie mapy pokrywa się z obszarem występowania danych serwowanych przez usługę. c) Przedziały skalowe na portalu pokrywają się z przedziałami skalowymi serwowanymi przez usługę. Takie parametry jak warstwy, format obrazka czy format właściwości są determinowane przez usługę i mogą różnić się w zależności od poszczególnych usług, nawet tego samego typu. Funkcja Wyświetl mapy - umożliwia użytkownikowi wyświetlenie predefiniowanych map. Wciśnięcie przycisku {Wyświetl mapy} skutkuje otwarciem okna Mapy zawierającego wszelkie możliwe do wyświetlenia mapy predefiniowane, pochodzące z zarejestrowanych źródeł. W celu wyświetlenia mapy należy ją zaznaczyć (checkbox) i wcisnąć przycisk {Wyświetl}. Mapa zostanie wyświetlona w oknie mapy a w zawartości mapy pojawią się stosowne wpisy. Funkcja Wyświetl klasy i zapytania - wyświetl klasy i zapytania pozwala na wyświetlanie klas obiektów i kwerend z dostępnych źródeł. Wciśnięcie przycisku {Wyświetl klasy i zapytania} skutkuje otwarciem okna Klasy obiektów w którym użytkownik widzi wszelkie możliwe do wyświetlenia klasy i zapytania serwowane przez usługi zarejestrowane w portalu. W celu wyświetlenia klasy bądź zapytania należy zaznaczyć żądany element i wcisnąć przycisk {Wyświetl}. W oknie mapy zostaną wyświetlone wybrane klasy i/lub zapytania a w legendzie pojawi się stosowny wpis dla każdego elementu. Praca z usługą WMS z parametrem czasu WMS z parametrem czasu pozwala śledzić zmiany danego zjawiska w czasie. Aby podłączyć usługe przeglądania z parametrem czasu postępuj tak samo jak w przypadku rejestracji klasycznej usługi WMS (przeglądania) - patrz strona 24, rozdział Dodawanie nowych źródeł danych W celu wyświetlenia danych, pochodzących z różnych okresów czasowych, serwowanych przez usługę WMS z parametrem czasu, w GeoMedia SDI Portalu po podłączeniu takiej usługi należy na pasku narzędziowym wybrać zakładkę Czas a następnie zaznaczyć opcję {Globalny parametr czasu}. Zmiany okresu czasu dla którego mają być aktualnie prezentowane dane można dokonywać za pomocą suwaka na belce narzędziowej lub przy użyciu, dostępnego również na belce kalendarza. 28

31 Rysunek 24 Zakładka Czas na belce narzędziowej GeoMedia SDI Portalu. Rysunek 25 - Przykład danych z Usługi WMS ( z parametrem czasu. Zaznaczanie danych na mapie Na zakładce Zaznaczanie, na belce narzędziowej, zgrupowano narzędzia służące do zaznaczania obiektów wyświetlonych na mapie. Obiekty można zaznaczać poprzez rysowanie różnych typów geometrii. Zaznaczone obiekty można dodać do schowka w celu dalszej pracy z danymi. Rysunek 26 - zakładka Zaznaczanie na belce narzędziowej GeoMedia SDI Portalu. Dostępne są następujące funkcje zaznaczania: Zaznacz obiekt przy pomocy punktu - zaznaczone zostaną wszystkie lokalizowalne obiekty we wskazanym punkcie. Zaznacz obiekt przy pomocy linii - zaznaczone zostaną wszystkie lokalizowalne obiekty przecinające się z narysowaną geometrią. Zaznacz obiekt przy pomocy obszaru - zaznaczone zostaną wszystkie lokalizowalne obiekty będące w obrębie narysowanej geometrii i przecinającej się z nią. 29

32 Dodaj zaznaczone obiekty do schowka Usuń zaznaczone obiekty z bazy danych - zaznaczone obiekty zostaną permanentnie usunięte z bazy danych. Aby skorzystać z tej opcji użytkownik musi posiadać odpowiednie uprawnienia do bazy danych. Wyczyść zaznaczenie - usuwa wszystkie zaznaczenia na mapie. Funkcja zaznaczanie obiektów na mapie jest dostępna dla danych pochodzących z usług WFS i EGIS. Rejestracja użytkownika i logowanie GeoMedia SDI Portal posiada funkcje rejestracji i logowania użytkowników. Zarejestrowany w GeoMedia SDI Portalu użytkownik posiada swój własny profil (folder na serwerze) w którym przechowywane są mapy użytkownika ( Aby uzyskać więcej informacji na temat Map użytkownika patrz rozdział Mapy Użytkownika, strona 35). Funkcja rejestracji użytkowników dostępna jest w zakładce Logowanie na pasku narzędziowym. Po wybraniu opcji {Zarejestruj się} należy w formularzu rejestracji podać następujące parametry: Nazwa użytkownika Hasło użytkownika Wybrać przycisk {Zarejestruj się} na formularzu aby dokonać rejestracji. Pojawi się informacja o utworzeniu konta i wysłaniu linku aktywacyjnego na wskazanym w formularzu rejestracyjnym adresie . W otrzymanej wiadomości należy kliknąć link aby zakończyć proces rejestracji. W oknie przeglądarki internetowej pojawi się informacja o pomyślnej aktywacji konta. Proces aktywacji konta poprzez link przesłany wiadomością nie zawsze jest wymagany. Konieczność aktywacji konta zależy od ustawień administracyjnych GeoMedia SDI Portalu. Rysunek 27 Formularz rejestracji użytkownika w GeoMedia SDI Portalu. 30

33 Każdy użytkownik posiadający aktywne konto w GeoMedia SDI Portalu może się do niego zalogować poprzez formularz Logowania. Formularz logowania dostępny jest po wybraniu opcji {Zaloguj się} (dostępnej na pasku narzędziowym w zakładce Logowanie). Aby logowanie przebiegło pomyślnie użytkownik zobowiązany jest podać w formularzu logowania poprawną nazwę użytkownika i hasło. Rysunek 28 Okno logowania użytkownika w GeoMedia SDI Portalu. Praca z oknem danych i schowkiem Dla wybranych źródeł danych (np. EGIS, WFS) istnieje możliwość wyświetlenia w oknie danych wszystkich atrybutów wraz z ich wartościami dla serwowanych klas. Okno danych można otworzyć wybierając przycisk {Okno danych} pasku narzędziowym. na zakładce Narzędzia, na 31

34 Rysunek 29 Okno danych. W celu wyświetlenia danych w oknie danych należy: 1. W lewej części okna danych, gdzie dostępna jest lista klas i zapytań serwowanych przez podłączone usługi, należy wybrać i zaznaczyć elementy które mają zostać dodane do okna danych. 2. Po wybraniu żądanych klas i/lub zapytań należy wcisnąć przycisk {Dodaj}, umieszczony pod listą. Wybrane elementy zostaną dodane do okna danych. Każda klasa i/lub zapytanie wyświetlone zostanie w oddzielnej zakładce okna danych. Dane są prezentowane w formie tabeli. Jedno okno danych może zawierać wiele zakładek z wyświetlonymi danymi. Dane dla jednej klasy są prezentowane na jednej zakładce. Każdy widok danych pozwala na: Sortowanie danych po wybranym atrybucie (kolumnie). Ukrywanie i pokazywanie wybranych kolumn. Zmianę rozmiaru kolumny. Zamianę kolumn miejscami. Zaznaczanie dowolnej liczby wierszy (rekordów danych). Opcje sortowania i wyboru widocznych kolumn dostępne są w menu kontekstowym dla każdej kolumny. 32

35 Rysunek 30 Okno danych - opcje sortowania danych i wyboru wyświetlanych kolumn. Zaznaczenie rekordów w oknie danych powoduje automatyczne zaznaczenie odpowiadających im obiektów na mapie. W zależności od wybranej opcji w grupie Dla elementów zaznaczonych w zbiorze na zakładce Ustawienia, obiekty mogą być: Wyświetlane w bieżącej skali mapy. Wyśrodkowane w bieżącej skali mapy. Widok może być dopasowany do zaznaczonego obiektu i oddalony o zadaną wartość. W oknie mapy użytkownik ma ponad to możliwość: Dodawania wybranych obiektów z okna danych do schowka. Eksportowania wszystkich danych do pliku CSV. Eksportowania tylko zaznaczonych rekordów do pliku CSV. Podglądu właściwości danego obiektu. Na dole okna danych zgrupowano następujące funkcjonalności okna danych: Nawigacja pomiędzy stronami okna danych. Do tego celu należy użyć strzałek lub wprowadzić numer żądanej strony w polu. Przenoszenie wybranych obiektów do schowka. Aby przenieść wybrane element do schowka należy zaznaczyć obiekty w oknie danych a następnie wybrać przycisk {Dodaj zaznaczone obiekty do schowka} -. Odświeżanie całego okna danych, dostępne jest pod przyciskiem {Odśwież} - Eksportowanie danych z okna danych do pliku CSV odbywa się za pomocą przycisku {Eksportuj wszystkie obiekty do pliku}, lub {Eksportuj zaznaczone obiekty do pliku}. W każdej zakładce okna danych z wyświetlonymi danymi istnieje kolumna Akcja w której dla każdego rekordu zgrupowano dwa przyciski. Pierwszy - {Właściwości} danego obiektu. Po wciśnięciu przycisku pojawi się nowe okno właściwości. - umożliwia podgląd właściwości 33

36 Rysunek 31 Okno właściwości obiektu. Drugi przycisk w kolumnie Akcja, {Dodaj do schowka} rekordów do schowka. służy do dodawania pojedynczych Dla wybranych źródeł (np. EGIS) istnieje możliwość przechowywania wybranych elementów w schowku. Do schowka mogą być dodawane obiekty klas obiektów oraz obiekty będące wynikiem np. zapytań sparametryzowanych i/lub analiz. Dodawanie elementów do schowka jest wykonywane z poziomu okna danych. Obiekty zaznaczone w oknie danych mogą być przeniesione do schowka pojedynczo lub hurtowo. Dane ze schowka są prezentowane w formie tabeli znajdującej się w zakładce Schowek w Oknie Danych. Elementy w schowku są grupowane w tabelach. Wszystkie rekordy pochodzące z jednej klasy będą w jednej tabeli. W nagłówku każdej tabeli jest informacja na temat klasy obiektów z której pochodzą dane obiekty oraz ich liczba w schowku. Dla danych w każdej tabeli dostępne są następujące operacje: Usuwanie wszystkich obiektów ze schowka. Usuwanie wybranych obiektów ze schowka. Eksportowanie wybranych, zaznaczonych obiektów do pliku (dane są eksportowane do formatu CSV). Eksportowanie wszystkich obiektów do pliku (dane są eksportowane do pliku w formacie CSV). W celu usunięcia wszystkich obiektów ze schowka należy wybrać przycisk {Usuń wszystkie obiekty ze schowka}. Usunięcie wybranych obiektów ze schowka nastąpi po wciśnięciu przycisku.przyciski te są dostępne dla każdej tabeli ( reprezentującej daną klasę) schowka i mają zastosowanie wyłącznie do tych tabel. Do usuwania wszystkich danych ze wszystkich tabel w schowku służy przycisk {Wyczyść schowek}. Usuwanie pojedynczych rekordów z tabel w schowku odbywa się po wciśnięciu przycisku {Usuń} umieszczonego w kolumnie Akcja. 34

37 Mapy Użytkownika Funkcjonalność Mapy Użytkownika służy do zapisywania map i geoprzestrzenii oraz na ich konfigurację. Każdy zalogowany użytkownik może zapisać stworzone przez siebie mapy i użyć ich później np. podczas ponownej wizyty na GeoMedia SDI Portalu. Dostęp do funkcjonalności Mapy Użytkownika możliwy jest po przejściu do zakładki Narzędzia na pasku narzędziowym i wybraniu przycisku {Mapy Użytkownika}. W oknie Mapy Użytkownika użytkownik ma możliwość dodawania a następnie zarządzania pojedynczymi mapami oraz geoprzestrzeniami. Geoprzestrzeń jest rozumiana jako zbiór map. Mapy jak i geoprzestrzenie mogą być dodawane na dwa sposoby. Pierwszy to dodawanie z okna mapy. W celu dodania mapy bądź geoprzestrzenii z okna mapy należy w menu Mapy/Geoprzestrzeni wybrać Dodaj Z mapy. W wyniku tej operacji utworzona zostanie mapa (dla Map) lub mapa w geoprzestrzeni (dla Geoprzestrzeni). Metoda ta pozwala na zachowanie stanu wszystkich wyświetlonych warstw oraz zasięgu aktualnie widocznego w oknie mapy. Rysunek 32 Mapy użytkownika, dodawanie mapy/geoprzestrzenii. Funkcjonalność Dodaj Z pliku gpm/gpw pozwala na dodanie mapy bądź geoprzestrzeni z wcześniej wyeksportowanego pliku. Dla map są to plik z rozszerzeniem gpm a dla geoprzestrzenii gpw. Każda mapa i geoprzestrzeń posiada menu w którym dostępne są następujące funkcjonalności: Wyświetl powoduje wyświetlenie danej mapy. Publiczna uaktywnia funkcję Odnośnik. Odnośnik pozwala pobrać bezpośredni odnośnik do mapy, który może być przekazany innemu użytkownikowi aby ten mógł wyświetlić żądaną mapę. Zmiana nazwy umożliwia zmianę nazwy mapy bądź geoprzestrzenii. Usuń usuwa daną mapę bądź geoprzestrzeń. Właściwości pozawala na skonfigurowanie takich właściwości mapy jak Zasięgi map, Predefiniowane skale, Przedziały skalowe, Zasięg skali. o o Zasięgi map wprowadzone zasięgi map ( bounding box) dla poszczególnych układów są wykorzystywane przez funkcję Dopasuj wszystko. Po wyświetleniu danej mapy i wybraniu funkcji dopasuj wszystko obszar mapy zostanie dopasowany do zasięgu podanego w polach [X min], [Y min], [X max], [Y max]. Predefiniowane skale funkcjonalność ta pozwala na dodawanie predefiniowanych skal dla zapisanych map. Po wyświetleniu mapy z predefiniowanymi skalami w polu skali mapy pojawi się lista skal. Oprócz wykorzystania skal predefiniowanych użytkownik zawsze ma możliwość podania dowolnej wartości mianownika skali w polu edycyjnym. 35

38 W celu dodania predefiniowanej skali po wybraniu Właściwości map, na zakładce Predefiniowane skale należy wcisnąć przycisk dodaj, następnie należy podać mianownik skali. Po zakończeniu dodawania skal należy wybrać {Zapisz}. Po ponownym wyświetleniu mapy za pomocą funkcji Wyświetl pojawi się lista rozwijana z predefiniowanymi skalami. Rysunek 33 Lista predefiniowanych skal. o o Przedziały skalowe przedziały skalowe pozwalają określić w jakich skalach poszczególne warstwy danej mapy będą wyświetlane. Aby dodać przedział skalowowy należy wcisnąć przycisk {Dodaj przedział}, następnie należy podać nazwę przedziału i mianownik skali. Posiadając ustawione przedziały skalowe można uruchomić narzędzie do ustawiania przedziałów skalowych w zakładce Narzędzia na pasku narzędziowym (Patrz rozdział Ustawienia przedziałów skalowych.,strona 36). Zasięg skali zasięg skali pozwala określić przedział skalowy w jakim dostępna jest cała wyświetlona mapa, niezależnie od ustawionych przedziałów skalowych dla poszczególnych warstw, Dane będą wyświetlane wyłącznie w skalach zawierających się pomiędzy podanymi przez użytkownika minimalną i maksymalną wartością skali. Inne narzędzia i funkcje Ustawienia przedziałów skalowych. Konfiguracja ustawień przedziałów skalowych pozwala zdefiniować dla każdej warstwy wartość skali w jakiej będzie ona wyświetlana na mapie. W celu ustawienia przedziałów skalowych wybierz ikonę {Ustawienia przedziałów skalowych}. Przycisk {Edytuj} pozwala na dodanie przedziałów skalowych. Aby dodać przedział skalowowy należy wcisnąć przycisk {Dodaj przedział}, następnie należy podać nazwę przedziału i mianownik skali. Mając już zdefiniowane przedziały skalowe można przystąpić do określenia jakie warstwy z poszczególnych źródeł danych mają być wyświetlane bądź nie w poszczególnych przedziałach. Konfiguracji tej dokonuje się za pomocą dostępnych checkboxów zaznaczając lub odznaczając checkbox odpowiedni dla danej warstwy i skali (przedziałowi skalowemu). Na dole okna Ustawienia przedziałów skalowych umieszczone zostały opcje pozwalające na sortowanie i grupowanie dostępnych warstw według źródeł danych (opcja {Źródła danych}) lub według warstw (opcja {Warstwy}). Po ustawieniu parametrów należy wcisnąć przycisk {Zapisz} aby zachować zmiany. 36

39 Rysunek 34 Ustawienia przedziałów sklowych. Gdzie jestem? Opcja Gdzie jestem? Umożliwia wskazanie na mapie lokalizacji użytkownika. Opcja dostępna jest z poziomu belki narzędziowej i umieszczona została w zakładce Narzędzia. Po wciśnięciu przycisku {Gdzie jestem?} Wyświetl odnośnik do mapy na mapie zostanie wskazana lokalizacja użytkownika. Opcja Wyświetl odnośnik do mapy, podaje link, który jest odnośnikiem do aktualnego widoku prezentowanej mapy. Taki link może być przesłany do innego użytkownika. Link może być użyty w nowym oknie przeglądarki. Aby pobrać odnośnik do mapy, na belce narzędziowej w zakładce Narzędzia należy wybrać przycisk. Dynamiczny widok obiektów Funkcjonalność Dynamiczny widok obiektów pozwala na dynamiczne wyświetlanie danych serwowanych przez usługi pobierania (WFS, EGIS). Aby wyświetlić dane za pomocą Dynamicznego widoku obiektów należy: 1. Przejść na zakładkę Narzędzia na pasku narzędziowym i wybrać ikonę {Dynamiczny widok obiektów}. 2. W okienku Dynamiczny widok obiektów z listy rozwijanej {Warstwa} wybierać klasę która ma zostać wyświetlona 37

40 3. W polu [Podpowiedź] podać (z listy) atrybut którego wartość dla danego obiektu ma być widoczna jako podpowiedz pod obiektem. 4. Można zdefiniować styl w jakim obiekty będą wyświetlane na mapie. Do tego celu użyć kontrolki do zmiany stylu dostępnej w oknie Dynamiczny widok obiektów. Po umieszczeniu kursora na mapie po chwili powinien ukazać się na mapie obiekt wraz z etykietką, który znajduje się w miejscu położenia kursora. Użytkownik ma możliwość decydowania o sposobie ładowania obiektów. Pierwsza opcja {Pokaż tylko obiekty znajdujące sie pod kursorem} - spowoduje iż po każdym przesunięciu kursora na mapie będzie pobierany obiekt. Opcja druga {Wyświetl wszystkie obiekty} - spowoduje załadowanie wszystkich dostępnych obiektów do pamięci, a następnie będą wyświetlane obiekty we wskazanym prze użytkownika miejscu. Opcje są dostępne w oknie Dynamiczny widok obiektów. Rysunek 35 Dynamiczny widok obiektów. WMC Funkcja WMC (WebMap Context) pozwala na import oraz eksport dokumentów WMC. Po wybraniu na belce narzędziowej, w zakładce Narzędzia, przycisku {{WMC} którym można wykonać: otwarte zostanie okno WMC w Eksport bieżącego widoku mapy do dokumentu Web Map Context XML. W eksportowanym pliku WMC zawarte będą wyłącznie informacje na temat zawartości danej mapy ( bez ich zasięgu), czyli eksportowana jest tylko zawartość zakładki Warstwy z lewego panelu. W eksportowanym pliku zapamiętywane są wyłącznie warstwy pochodzące z usług typu WMS. 38

41 Eksportu dokonuje się na zakładce Eksport w oknie WMC. Po podaniu w odpowiednich polach Tytułu, Streszczenia (opcjonalnie) i Słów kluczowych należy wcisnąć przycisk {Zapisz kontekst mapy} umieszczony w prawym dolnym rogu formularza. Import pliku WMC pozwala na importowanie innych dokumentów WMC. Aby zaimportować plik WMC należy wybrać zakładkę Import w oknie WMC a następnie po wskazaniu ścieżki do importowanego pliku wcisnąć przycisk {Wczytaj kontekst mapy}. Uzyskiwanie informacji o obiekcie Funkcja Właściwości obiektu pozwala uzyskać informacje o obiektach wyświetlonych na mapie. W celu otwarcia okna właściwości dla danego obiektu należy wybrać przycisk {Właściwości obiektu}, (kursor przybierze kształt krzyżyka) a następnie kliknąć na wybranym obiekcie na mapie. Informacje Po wciśnięciu przycisku {Informacje} GeoMedia SDI Portalu. pojawi się okienku z informacją o zainstalowanej wersji Rysunek 36 Informacje o aplikacji. 39

42 Ustawienia Zmiana układu współrzędnych Wyświetlane na mapie dane w GeoMedia SDI Portalu mogą być prezentowane w różnych układach współrzędnych. Zmiany układu współrzędnych dokonuje się w lewym panelu sterowania, na zakładce Ustawienia. W celu zmiany układu należy wybrać żądany układ z listy rozwijanej {Układ współrzędnych} a następnie wcisnąć przycisk {Zastosuj}. Lista dostępnych układów jest definiowana przez administratora i nie może być zmieniana przez użytkowników. W domyślnej konfiguracji GeoMedia SDI Portalu dostępne są układy: EPSG:4326 i EPSG:3785. Dane zostaną wyświetlone w wybranym układzie tylko i wyłącznie w sytuacji gdy usługa serwująca dane wspiera wybrany układ. Rysunek 37- Zakładka Ustawienia w lewym panelu sterowania GeoMedia SDI Portalu. Ustawienia elementów wyświetlanych w oknie mapy Za pomocą opcji zgrupowanych w lewym panelu, na zakładce Ustawienia użytkownik może ustawić następujące elementy GeoMedia SDI Portalu: Zmianę ustawienia wartości określającej wielkość ekranu użytkownika która to wartość wpływa na obliczenia skali. W celu zmiany wartości określającej wielkość ekranu należy 40

43 podać żądaną wartość w polu [Przekątna monitora w calach], a następnie wcisnąć przycisk {Zastosuj}. Włączanie/wyłączanie widoczności współrzędnych zaznaczenie/odznaczenie opcji {Wyświetl współrzędne} spowoduje włączenie/wyłączenie wyświetlania współrzędnych w lewym dolnym rogu okna mapy. Włączanie/wyłączanie widoczności podziałki zaznaczenie/odznaczenie opcji {Wyświetl podziałkę} spowoduje włączenie/wyłączenie wyświetlania podziałki skali w prawym dolnym rogu okna mapy. Włączanie/wyłączanie widoczności nawigatora zaznaczenie/odznaczenie opcji {Wyświetl nawigator} spowoduje włączenie/wyłączenie wyświetlania nawigatora. Włączanie/wyłączanie widoczności krzyżyka zaznaczenie/odznaczenie opcji {Wyświetl krzyżyk} spowoduje włączenie/wyłączenie wyświetlania krzyżyka wskazującego środek okna mapy. Ustawienia zachowania dla elementów zaznaczanych w zbiorze ustawienie to określa jak wyświetlane są na mapie obiekty podczas ich zaznaczania w oknie danych. Możliwe są następujące ustawienia: {Zobacz w bieżącej skali} ustawienie to sprawia że po zaznaczeniu rekordu w oknie danych odpowiadający obiektu zostanie tylko podświetlony. {Wyśrodkuj w bieżącej skali} ustawienie to sprawia że po zaznaczeniu rekordu w oknie danych odpowiadający obiektu zostanie tylko podświetlony I wycentrowany na mapie. {Dopasuj i oddal} ustawienie to sprawia że po zaznaczeniu rekordu w oknie danych odpowiadający obiektu zostanie wycentrowany w oknie mapie a widok zostanie dopasowany do wartości podanej w polu obok. Po każdorazowej zmianie ustawień należy Wcisnąć przycisk {Zastosuj}. Przywrócenie ustawień domyślnych jest możliwe po wciśnięciu przycisku {Przywróć domyślne}. Przywracane są wszystkie ustawienia za wyjątkiem układu współrzędnych. Dostosowywanie widoku portalu w oknie przeglądarki Elementy GeoMedia SDI Portalu takie jak lewy panel sterowania czy górny baner mogą zostać w łatwy i szybki sposób ukryte pozwala to użytkownikowi na zwiększenie obszaru okna mapy. W celu ukrycia lewego panelu sterowania wystarczy wcisnąć przycisk, który dostępny jest w prawym górnym rogu panelu. Po wciśnięciu przycisku lewy panel zostanie ukryty a przycisk zmieni się na,który z kolei służy do rozwijania wcześniej schowanej kontrolki. Do zwijania i rozwijania górnego banera należy użyć przycisków i. 41

44 Zmiana języka GeoMedia SDI Portal uruchamiany jest w języku jaki jest domyślnie ustawiony dla przeglądarki internetowej w której jest otwarty. Użytkownik ma możliwość szybkiej zmiany języka dla GeoMedia SDI Portalu za pomocą listy rozwijanej zawierającej języki. Po wybraniu żądanego języka z listy GeoMedia SDI Portal zostanie automatycznie uruchomiony ponownie we właściwym języku. Użytkownik zostanie poproszony o potwierdzenie tej informacji. Lista rozwijana z dostępnymi językami została umieszczona po prawej stronie nad belką narzędziową. Rysunek 38 Zmiana języka w GeoMedia SDI Portalu. Dostępne języki w których może być uruchomiony GeoMedia SDI Portal: Arabski, Kataloński, Czeski, Duński, Niemiecki, Grecki, Angielski, Hiszpański, Baskijski, Francuski, Galijski, Węgierski, Włoski, Holenderski, Polski, Portugalski, Rosyjski, Słoweński, Szwedzki, Chiński. 42
