INSTRUKCJA OBSŁUGI USB2.0 GRABBER. 1. Opis produktu

Transkrypt

1 Dziękujemy za kupno produktu, proszę przeczytać poniższą instrukcję. 1. Opis produktu Zawiera on najnowszy multimedialny cyfrowy chipset audio-wideo obsługujący 10 bitowe kodowanie wideo oraz 16 bitowe audio. Wbudowana ulepszająca technologia wielomianowa audio-wideo z wysoką zdolnością anty-interferencyjną. Wszystko to zapewnia żywe i wyraźne kolory. Urządzenie jest w pełni kompatybilne z USB2.0 Hi-Speed oraz standardem Plug& Play będąc tym samym łatwym w instalacji i użytkowaniu. Kształt został tak dobrany aby zapewnić wygodne noszenie. Z tym produktem możesz przechwytywać i nagrywać audio/wideo co czyni Twój komputer domowym centrum multimedialnym. Cechy: *Obsługa USB2.0 oraz WINDOWS XP/VISTA/7. *Nagrywanie w czasie rzeczywistym i obsługa kodeków MPEG1/2/4. *Obsługa 24 bitowej głębi kolorów. *Dynamiczny obraz jest płynny osiągając 30 klatek na sekundę. *Wysokiej jakości kompresja MPEG-1, MPEG-2, nagrywanie w czasie rzeczywistym standardów VCD, DVD. *Regulacja jasności, kontrastu, nasycenia oraz koloru. *Interfejsy kompozyt, S-VIDEO oraz stereo audio umożliwiają podłączenie kamery, DVD lub gier telewizyjnych. 1

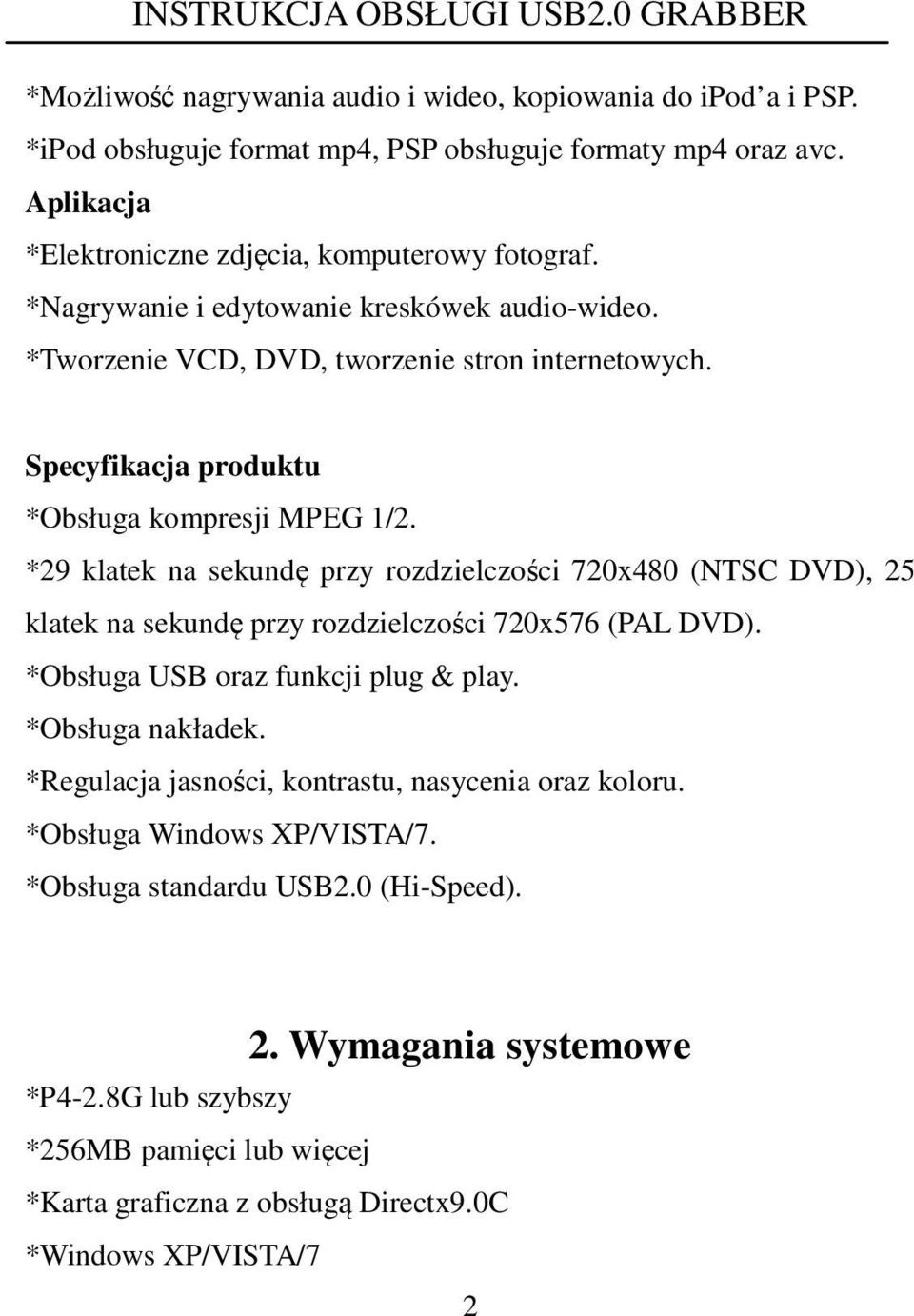

2 *Możliwość nagrywania audio i wideo, kopiowania do ipod a i PSP. *ipod obsługuje format mp4, PSP obsługuje formaty mp4 oraz avc. Aplikacja *Elektroniczne zdjęcia, komputerowy fotograf. *Nagrywanie i edytowanie kreskówek audio-wideo. *Tworzenie VCD, DVD, tworzenie stron internetowych. Specyfikacja produktu *Obsługa kompresji MPEG 1/2. *29 klatek na sekundę przy rozdzielczości 720x480 (NTSC DVD), 25 klatek na sekundę przy rozdzielczości 720x576 (PAL DVD). *Obsługa USB oraz funkcji plug & play. *Obsługa nakładek. *Regulacja jasności, kontrastu, nasycenia oraz koloru. *Obsługa Windows XP/VISTA/7. *Obsługa standardu USB2.0 (Hi-Speed). 2. Wymagania systemowe *P4-2.8G lub szybszy *256MB pamięci lub więcej *Karta graficzna z obsługą Directx9.0C *Windows XP/VISTA/7 2

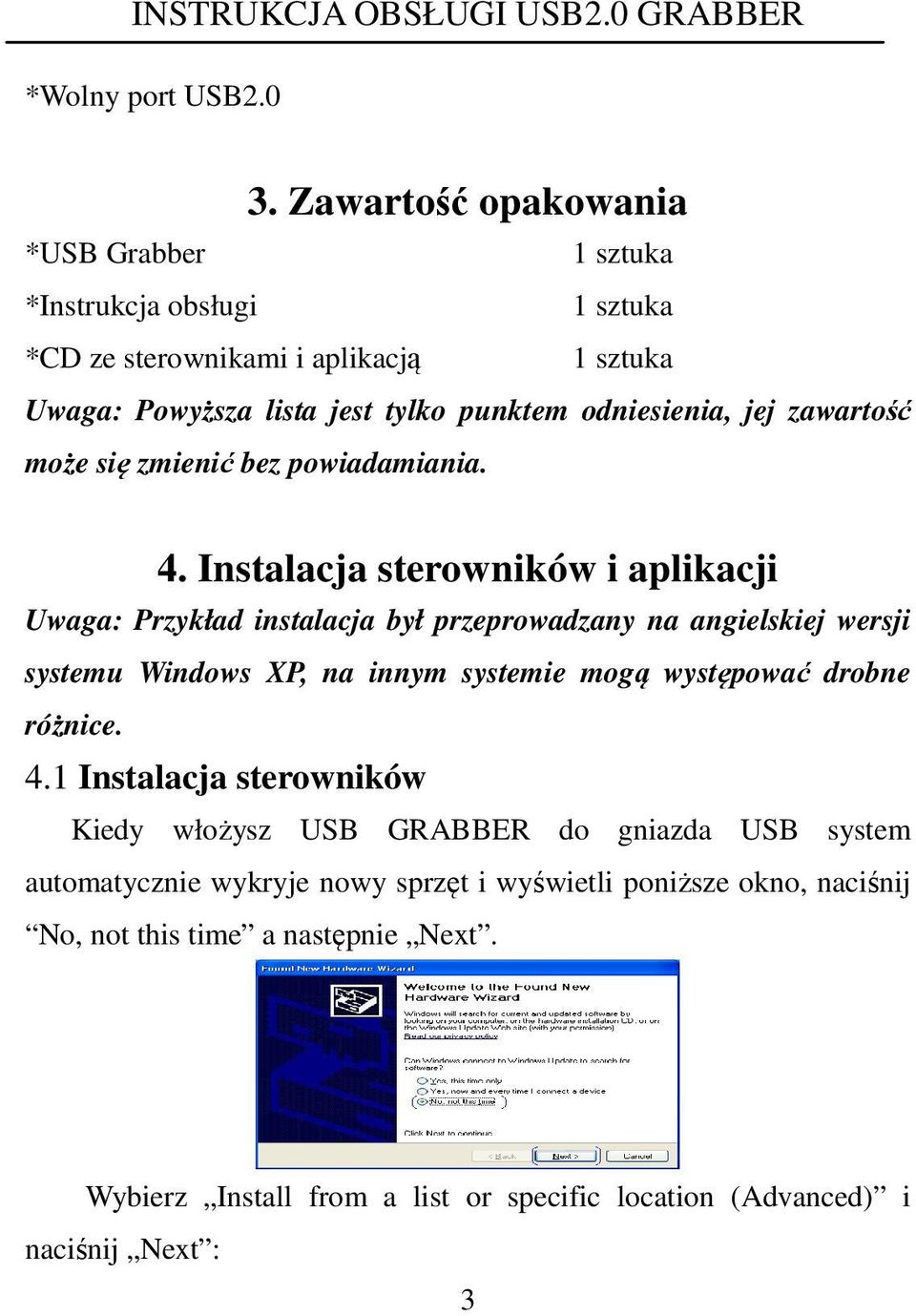

3 *Wolny port USB Zawartość opakowania *USB Grabber 1 sztuka *Instrukcja obsługi 1 sztuka *CD ze sterownikami i aplikacją 1 sztuka Uwaga: Powyższa lista jest tylko punktem odniesienia, jej zawartość może się zmienić bez powiadamiania. 4. Instalacja sterowników i aplikacji Uwaga: Przykład instalacja był przeprowadzany na angielskiej wersji systemu Windows XP, na innym systemie mogą występować drobne różnice. 4.1 Instalacja sterowników Kiedy włożysz USB GRABBER do gniazda USB system automatycznie wykryje nowy sprzęt i wyświetli poniższe okno, naciśnij No, not this time a następnie Next. Wybierz Install from a list or specific location (Advanced) i naciśnij Next : 3

4 Instalator poprosi Cię o wybranie opcji wyszukiwania sterowników. Zaznacz opcję jak na rysunku, gdzie wybrany folder powinien zawierać sterowniki z płyty CD, i naciśnij Next. Naciśnij Continue Anyway aby kontynuować. Naciśnij Finish aby zakończyć instalację sterowników. Po instalacji sterowników sprawdź czy USB2.0 Video&Audio Caputure Device znajduje się w menadżerze urządzeń. 4

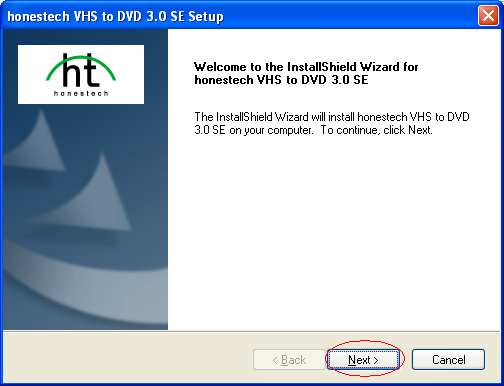

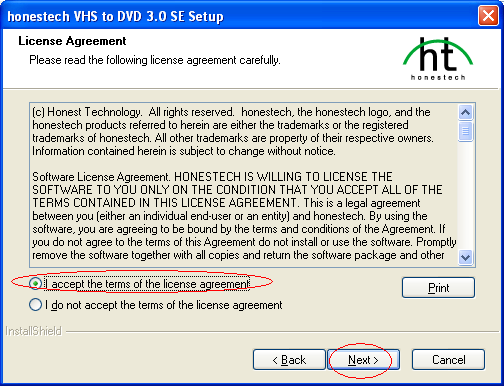

5 Uwaga: Po instalacji sterowników zrestartuj komputer. 4.2 Instalacja aplikacji Uruchom plik SETUP.EXE na płycie CD, wybierz język i naciśnij Next, pojawi się następujące okno, na którym naciśnij Next. Wybierz I accept the terms of the license agreement i naciśnij Next : Naciśnij Next : 5

6 Naciśnij Next : Naciśnij Next : Gdy pojawi się następujące okno naciśnij Finish. 6

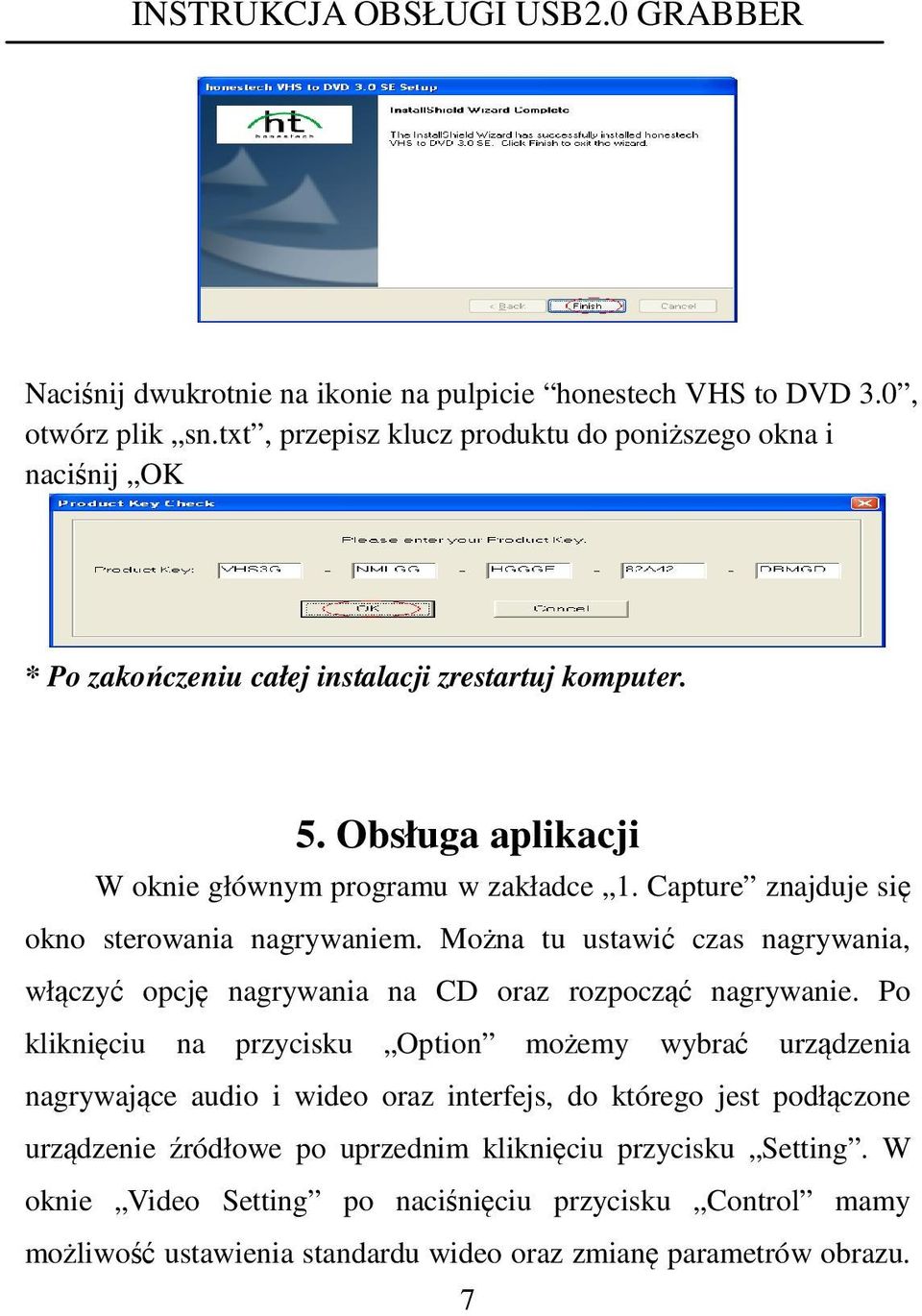

7 Naciśnij dwukrotnie na ikonie na pulpicie honestech VHS to DVD 3.0, otwórz plik sn.txt, przepisz klucz produktu do poniższego okna i naciśnij OK * Po zakończeniu całej instalacji zrestartuj komputer. 5. Obsługa aplikacji W oknie głównym programu w zakładce 1. Capture znajduje się okno sterowania nagrywaniem. Można tu ustawić czas nagrywania, włączyć opcję nagrywania na CD oraz rozpocząć nagrywanie. Po kliknięciu na przycisku Option możemy wybrać urządzenia nagrywające audio i wideo oraz interfejs, do którego jest podłączone urządzenie źródłowe po uprzednim kliknięciu przycisku Setting. W oknie Video Setting po naciśnięciu przycisku Control mamy możliwość ustawienia standardu wideo oraz zmianę parametrów obrazu. 7

8 W oknie Option możemy również wybrać format nagrania, standard wideo, jakość, rozmiar plików wynikowych oraz ścieżkę docelową do przechowywania nagrań. W zakładce 2. Edit możemy zarządzać naszymi nagraniami oraz zaimportowanymi klipami filmowymi oraz zdjęciami. Do dyspozycji jest wiele opcji i filtrów łączenia osobnych klipów dając możliwość realizowania własnych produkcji. Zakładka 3. Burn zawiera opcję dotyczące nagrywania klipów na płytę. Nasze projekty możemy zapisywać oraz otwierać za pomocą przycisku Project umieszczonego w lewym górnym rogu okna aplikacji. Dokładniejsze informacje dotyczące obsługi aplikacji zawarte są w pliku APPGRABBERV2_userguide.pdf umieszczonym na płycie CD. 8
