1 Bezpieczeństwo pożarowe obiektów budowlanych Rola klasyfikacji ogniowych dr Andrzej BOROWY

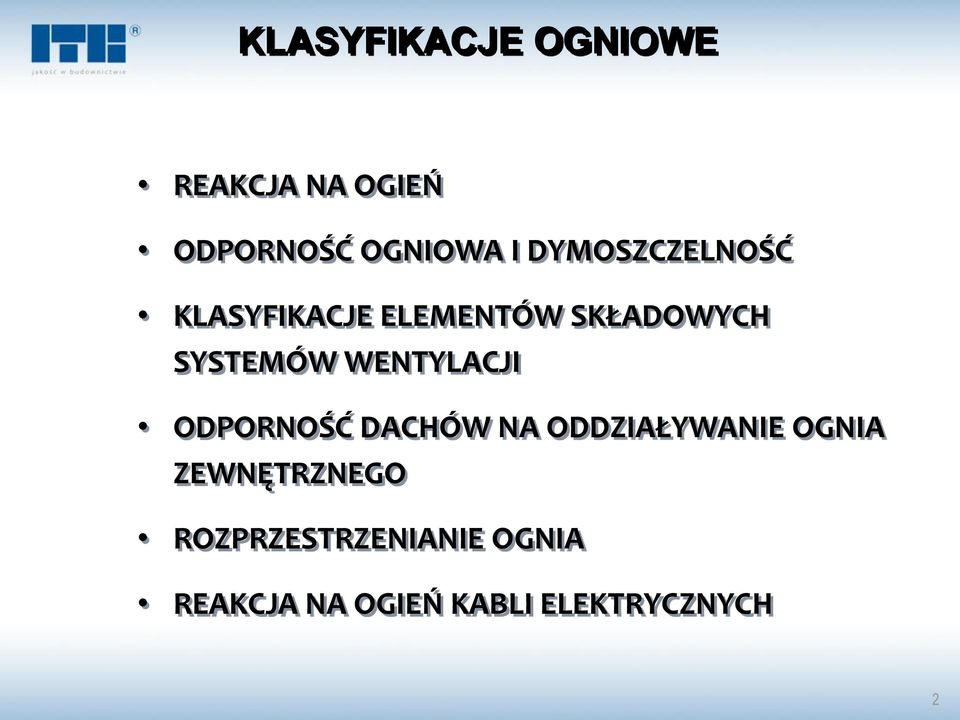

2 KLASYFIKACJE OGNIOWE REAKCJA NA OGIEŃ ODPORNOŚĆ OGNIOWA I DYMOSZCZELNOŚĆ KLASYFIKACJE ELEMENTÓW SKŁADOWYCH SYSTEMÓW WENTYLACJI ODPORNOŚĆ DACHÓW NA ODDZIAŁYWANIE OGNIA ZEWNĘTRZNEGO ROZPRZESTRZENIANIE OGNIA REAKCJA NA OGIEŃ KABLI ELEKTRYCZNYCH 2

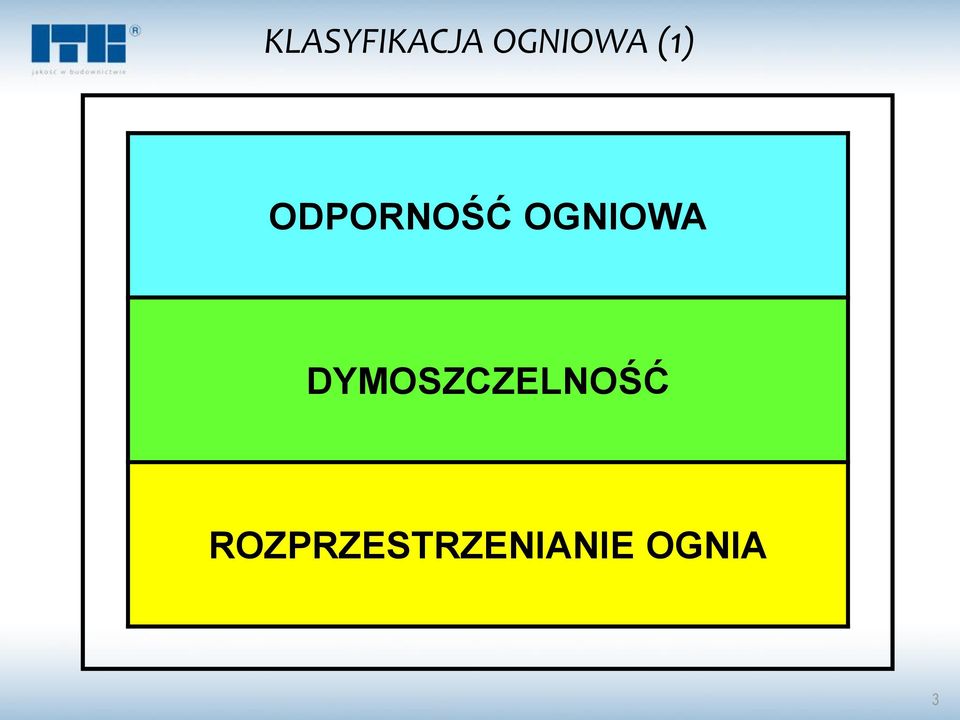

3 KLASYFIKACJA OGNIOWA (1) ODPORNOŚĆ OGNIOWA DYMOSZCZELNOŚĆ ROZPRZESTRZENIANIE OGNIA 3

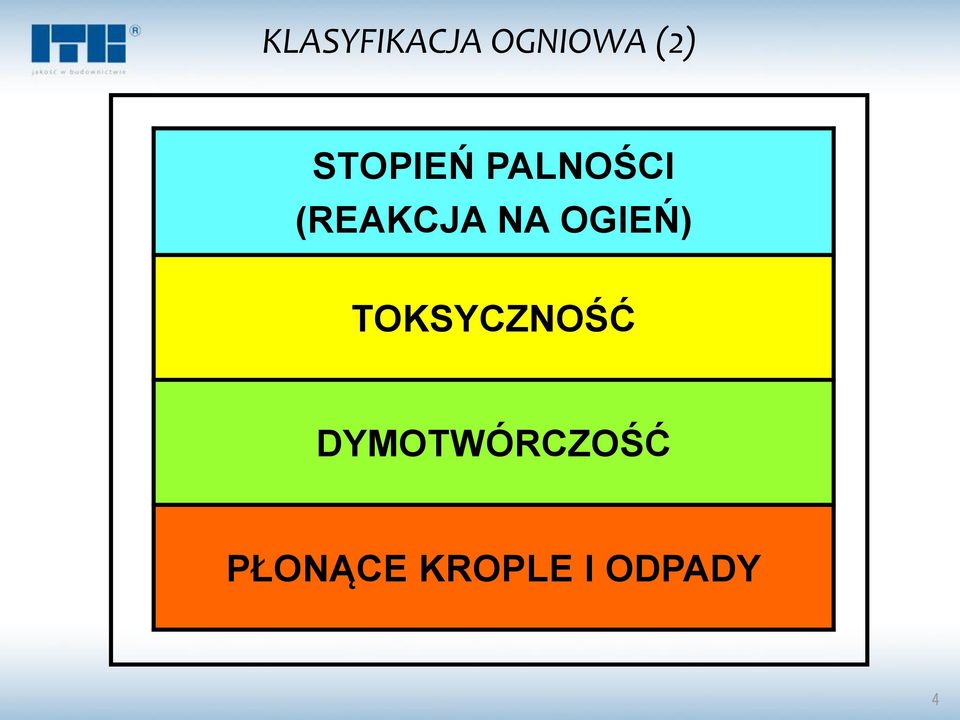

4 KLASYFIKACJA OGNIOWA (2) STOPIEŃ PALNOŚCI (REAKCJA NA OGIEŃ) TOKSYCZNOŚĆ DYMOTWÓRCZOŚĆ PŁONĄCE KROPLE I ODPADY 4

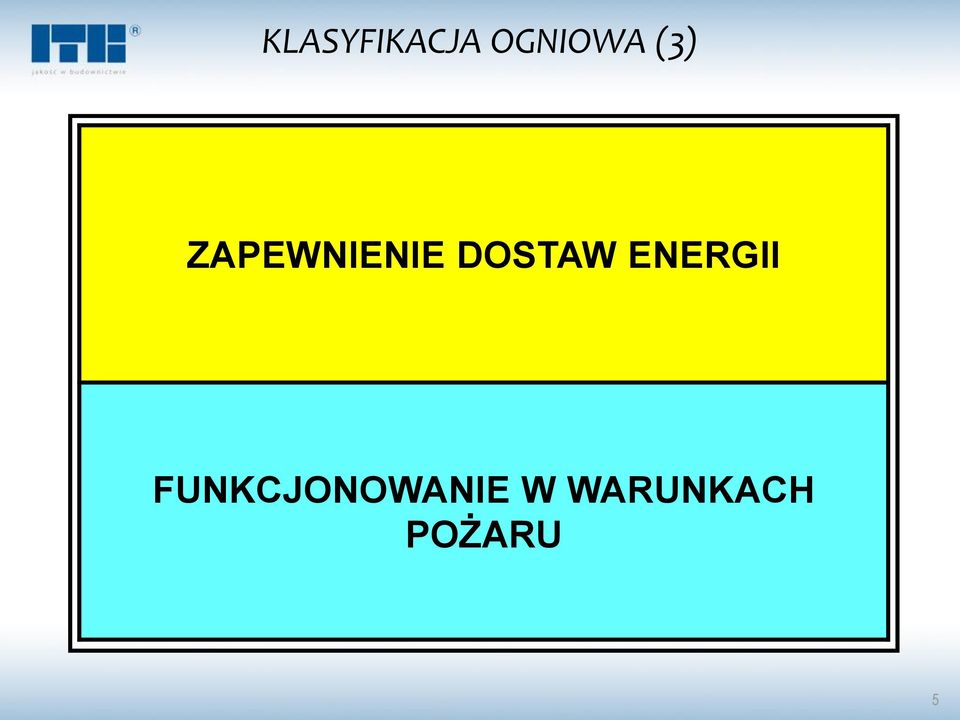

5 KLASYFIKACJA OGNIOWA (3) ZAPEWNIENIE DOSTAW ENERGII FUNKCJONOWANIE W WARUNKACH POŻARU 5

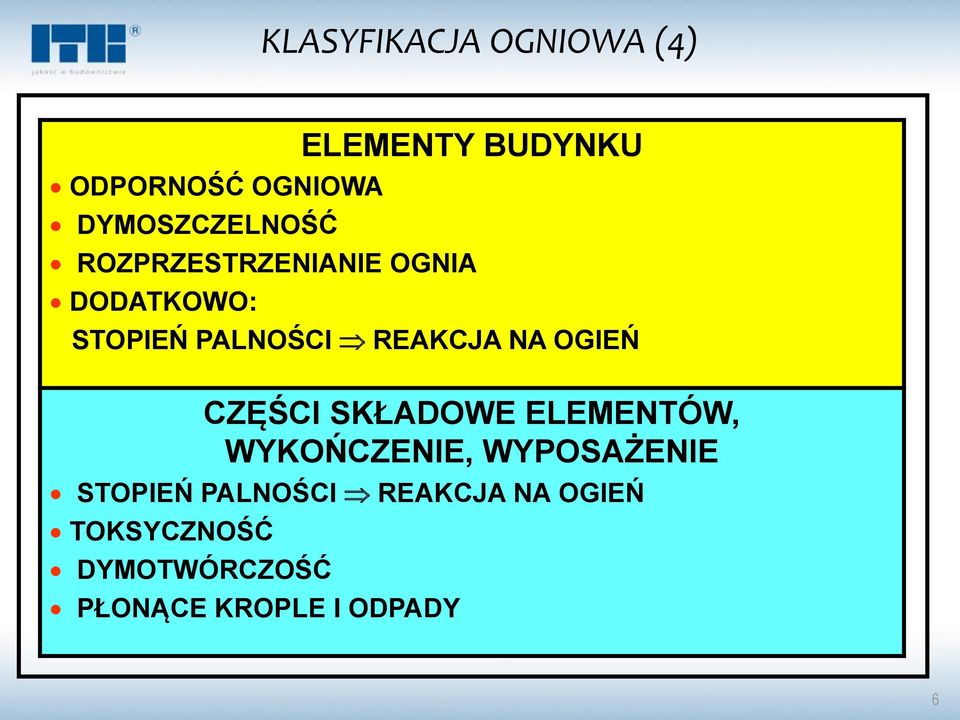

6 KLASYFIKACJA OGNIOWA (4) ODPORNOŚĆ OGNIOWA DYMOSZCZELNOŚĆ ELEMENTY BUDYNKU ROZPRZESTRZENIANIE OGNIA DODATKOWO: STOPIEŃ PALNOŚCI REAKCJA NA OGIEŃ CZĘŚCI SKŁADOWE ELEMENTÓW, WYKOŃCZENIE, WYPOSAŻENIE STOPIEŃ PALNOŚCI REAKCJA NA OGIEŃ TOKSYCZNOŚĆ DYMOTWÓRCZOŚĆ PŁONĄCE KROPLE I ODPADY 6

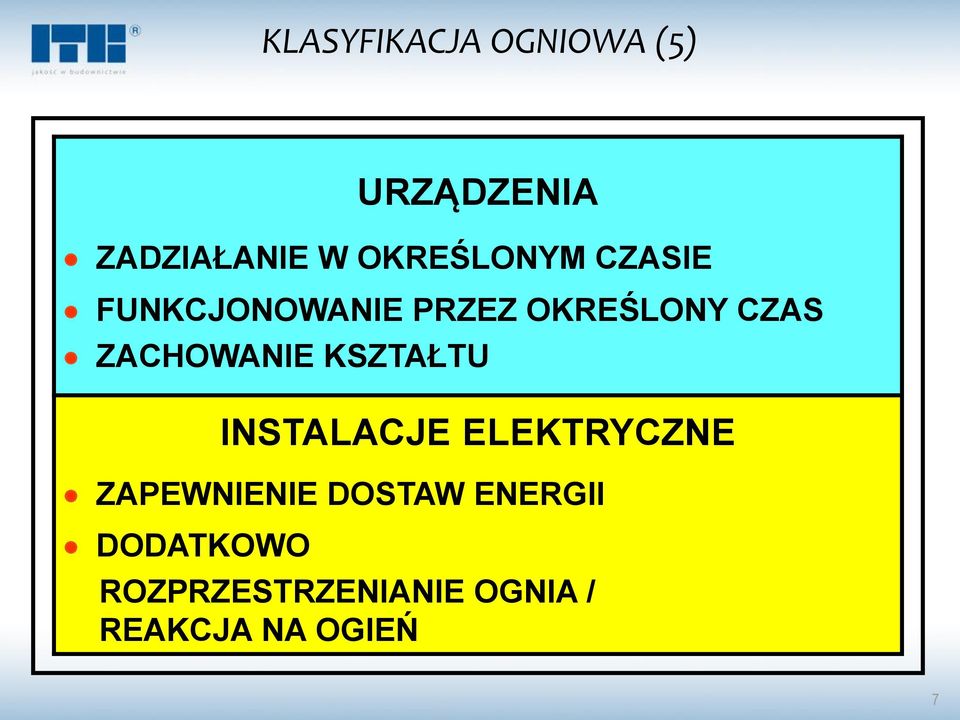

7 KLASYFIKACJA OGNIOWA (5) URZĄDZENIA ZADZIAŁANIE W OKREŚLONYM CZASIE FUNKCJONOWANIE PRZEZ OKREŚLONY CZAS ZACHOWANIE KSZTAŁTU INSTALACJE ELEKTRYCZNE ZAPEWNIENIE DOSTAW ENERGII DODATKOWO ROZPRZESTRZENIANIE OGNIA / REAKCJA NA OGIEŃ 7

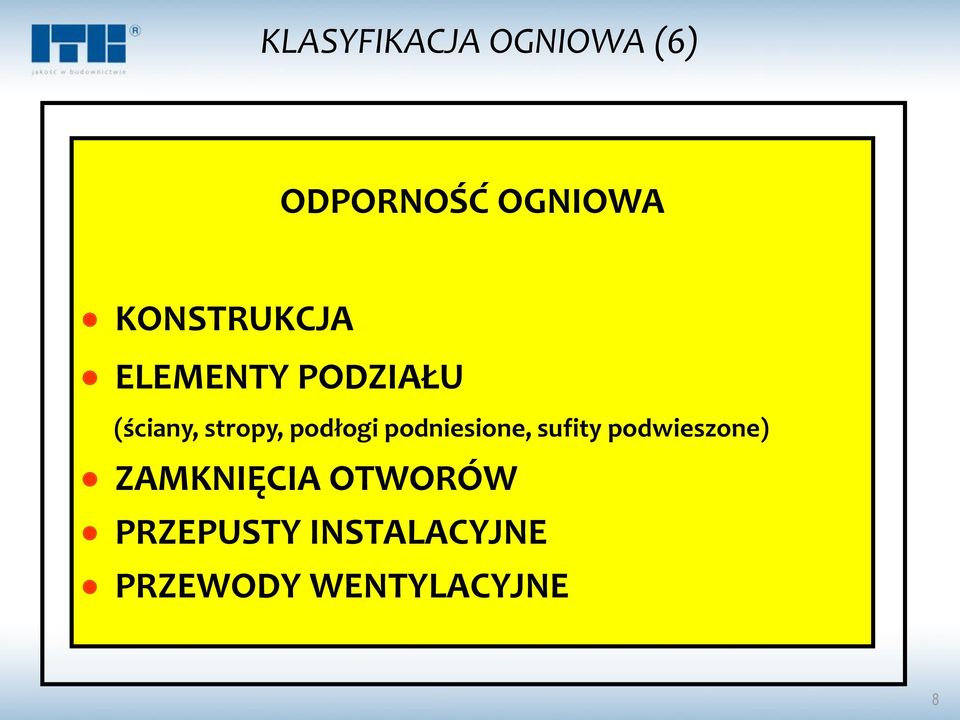

8 KLASYFIKACJA OGNIOWA (6) ODPORNOŚĆ OGNIOWA KONSTRUKCJA ELEMENTY PODZIAŁU (ściany, stropy, podłogi podniesione, sufity podwieszone) ZAMKNIĘCIA OTWORÓW PRZEPUSTY INSTALACYJNE PRZEWODY WENTYLACYJNE 8

9 KLASYFIKACJA OGNIOWA (7) ZAMKNIĘCIA OTWORÓW DYMOSZCZELNOŚĆ ROZPRZESTRZENIANIE OGNIA ŚCIANY ZEWNĘTRZNE, OCIEPLENIA DACHY PRZEWODY INSTALACYJNE, IZOLACJE PRZEWODÓW TOKSYCZNOŚĆ, DYMOTWÓRCZOŚĆ MATERIAŁY WYKOŃCZENIOWE 9

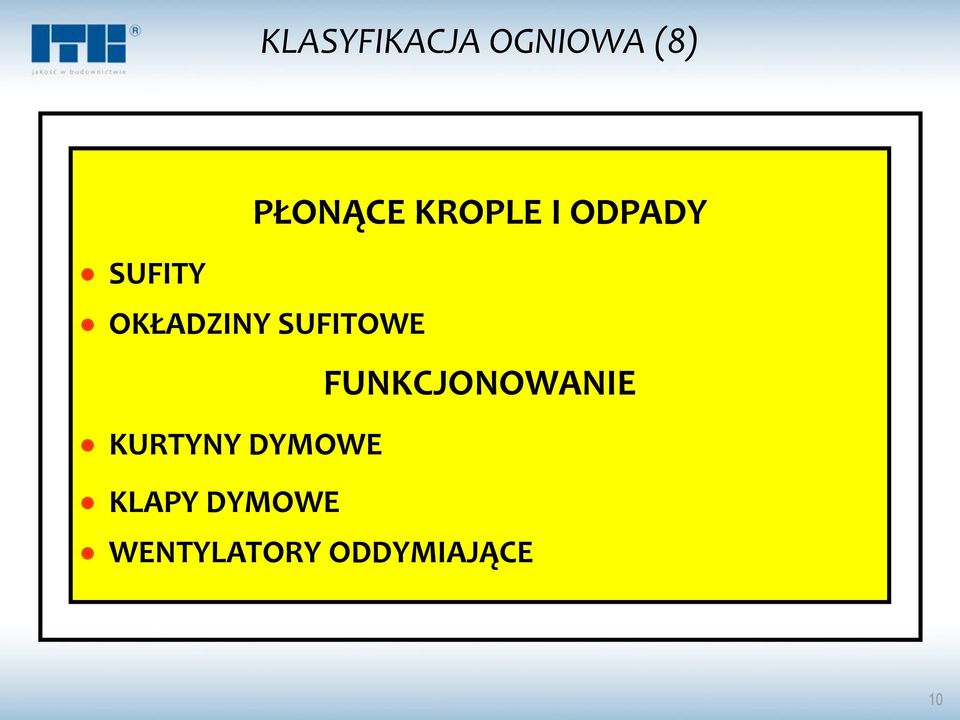

10 KLASYFIKACJA OGNIOWA (8) PŁONĄCE KROPLE I ODPADY SUFITY OKŁADZINY SUFITOWE FUNKCJONOWANIE KURTYNY DYMOWE KLAPY DYMOWE WENTYLATORY ODDYMIAJĄCE 10

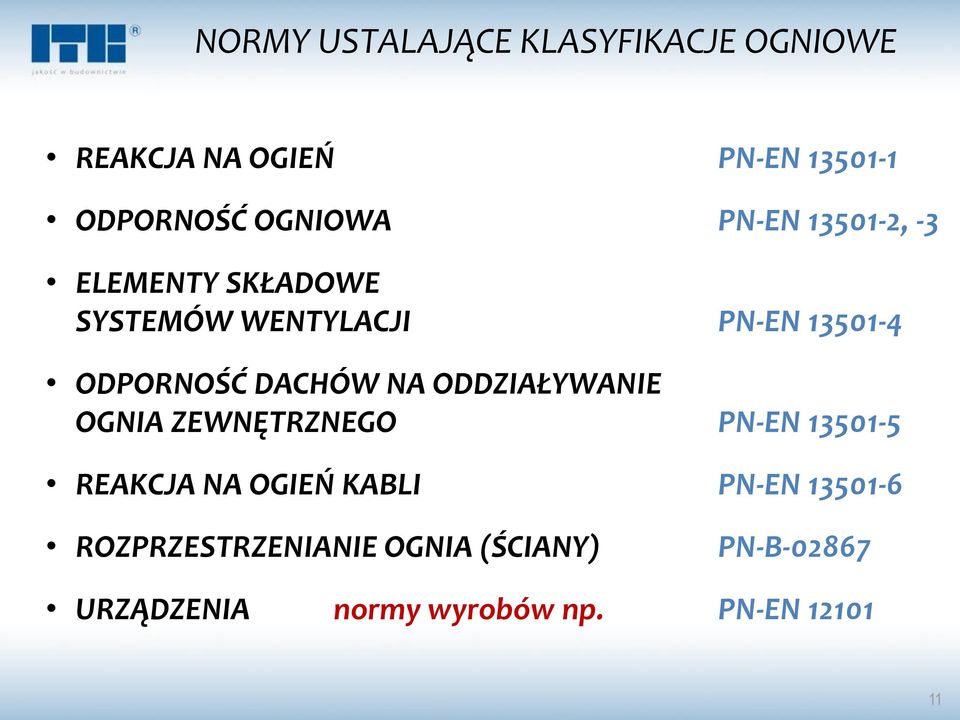

11 NORMY USTALAJĄCE KLASYFIKACJE OGNIOWE REAKCJA NA OGIEŃ PN-EN ODPORNOŚĆ OGNIOWA PN-EN , -3 ELEMENTY SKŁADOWE SYSTEMÓW WENTYLACJI PN-EN ODPORNOŚĆ DACHÓW NA ODDZIAŁYWANIE OGNIA ZEWNĘTRZNEGO PN-EN REAKCJA NA OGIEŃ KABLI PN-EN ROZPRZESTRZENIANIE OGNIA (ŚCIANY) PN-B URZĄDZENIA normy wyrobów np. PN-EN

12 KLASYFIKACJA W ZAKRESIE REAKCJI NA OGIEŃ W POLSCE Wyroby budowlane klasyfikuje się w Polsce dotychczas wg następujących cech: - niepalność, - stopień palności, - stopień rozprzestrzeniania ognia. 12

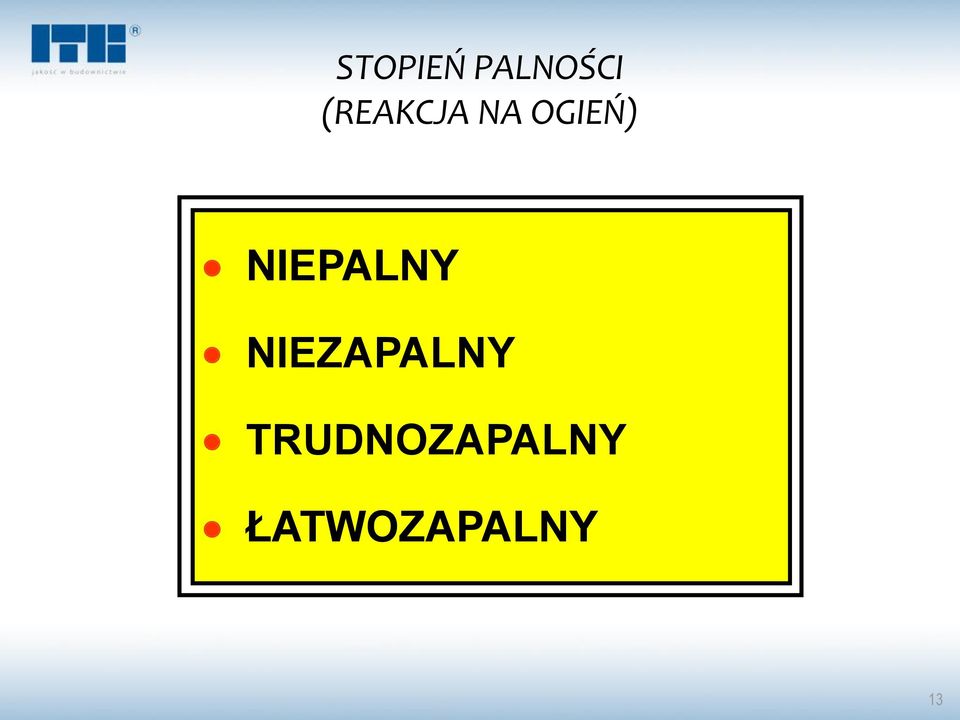

13 STOPIEŃ PALNOŚCI (REAKCJA NA OGIEŃ) NIEPALNY NIEZAPALNY TRUDNOZAPALNY ŁATWOZAPALNY 13

14 STOPIEŃ PALNOŚCI (REAKCJA NA OGIEŃ) DYMOTWÓRCZOŚĆ TOKSYCZNOŚĆ PŁONĄCE KROPLE/ODPADY SAMOGAŚNIĘCIE 14

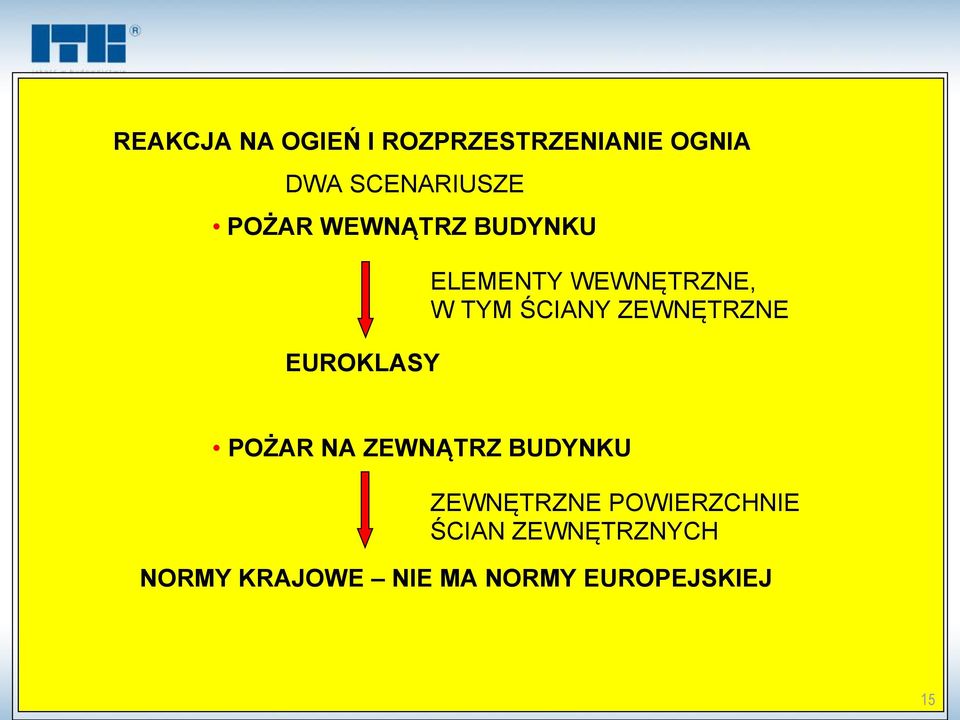

15 REAKCJA NA OGIEŃ I ROZPRZESTRZENIANIE OGNIA DWA SCENARIUSZE POŻAR WEWNĄTRZ BUDYNKU EUROKLASY ELEMENTY WEWNĘTRZNE, W TYM ŚCIANY ZEWNĘTRZNE POŻAR NA ZEWNĄTRZ BUDYNKU ZEWNĘTRZNE POWIERZCHNIE ŚCIAN ZEWNĘTRZNYCH NORMY KRAJOWE NIE MA NORMY EUROPEJSKIEJ 15

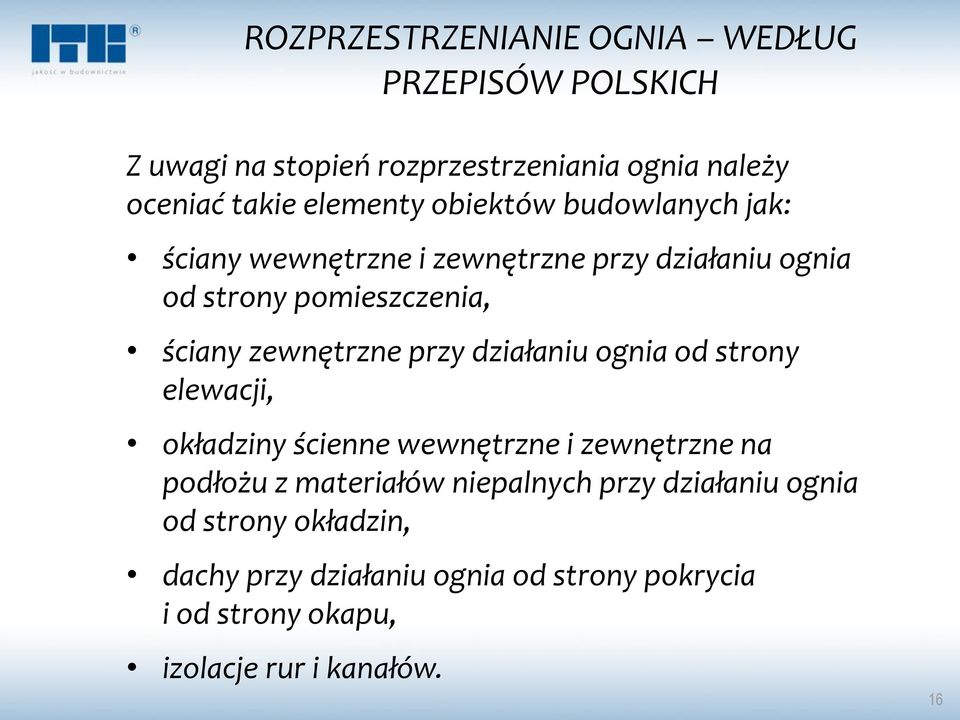

16 ROZPRZESTRZENIANIE OGNIA WEDŁUG PRZEPISÓW POLSKICH Z uwagi na stopień rozprzestrzeniania ognia należy oceniać takie elementy obiektów budowlanych jak: ściany wewnętrzne i zewnętrzne przy działaniu ognia od strony pomieszczenia, ściany zewnętrzne przy działaniu ognia od strony elewacji, okładziny ścienne wewnętrzne i zewnętrzne na podłożu z materiałów niepalnych przy działaniu ognia od strony okładzin, dachy przy działaniu ognia od strony pokrycia i od strony okapu, izolacje rur i kanałów. 16

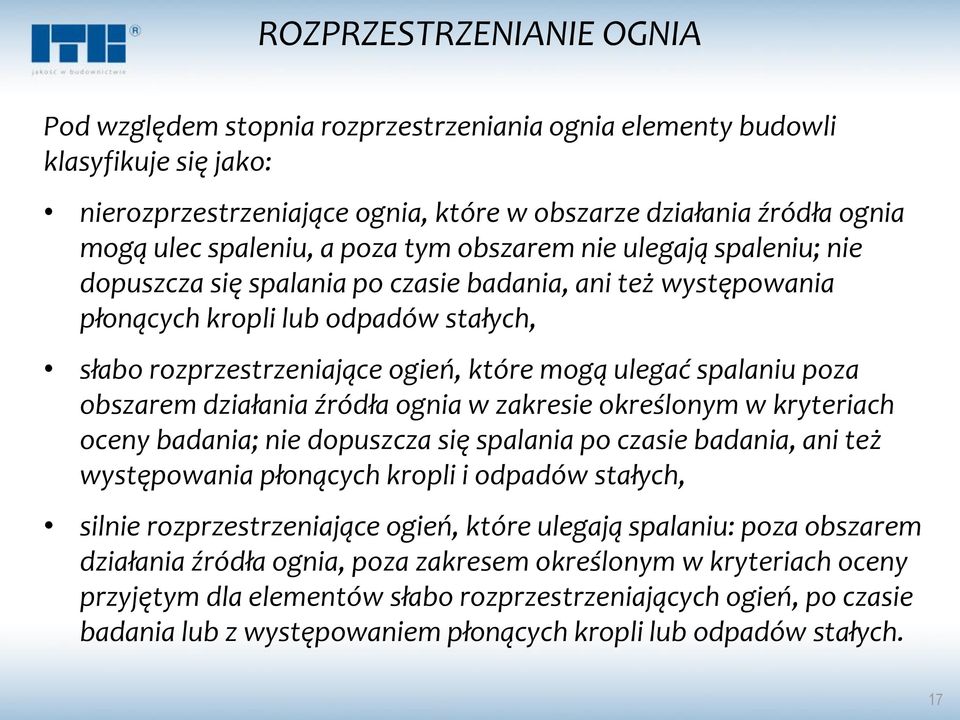

17 ROZPRZESTRZENIANIE OGNIA Pod względem stopnia rozprzestrzeniania ognia elementy budowli klasyfikuje się jako: nierozprzestrzeniające ognia, które w obszarze działania źródła ognia mogą ulec spaleniu, a poza tym obszarem nie ulegają spaleniu; nie dopuszcza się spalania po czasie badania, ani też występowania płonących kropli lub odpadów stałych, słabo rozprzestrzeniające ogień, które mogą ulegać spalaniu poza obszarem działania źródła ognia w zakresie określonym w kryteriach oceny badania; nie dopuszcza się spalania po czasie badania, ani też występowania płonących kropli i odpadów stałych, silnie rozprzestrzeniające ogień, które ulegają spalaniu: poza obszarem działania źródła ognia, poza zakresem określonym w kryteriach oceny przyjętym dla elementów słabo rozprzestrzeniających ogień, po czasie badania lub z występowaniem płonących kropli lub odpadów stałych. 17

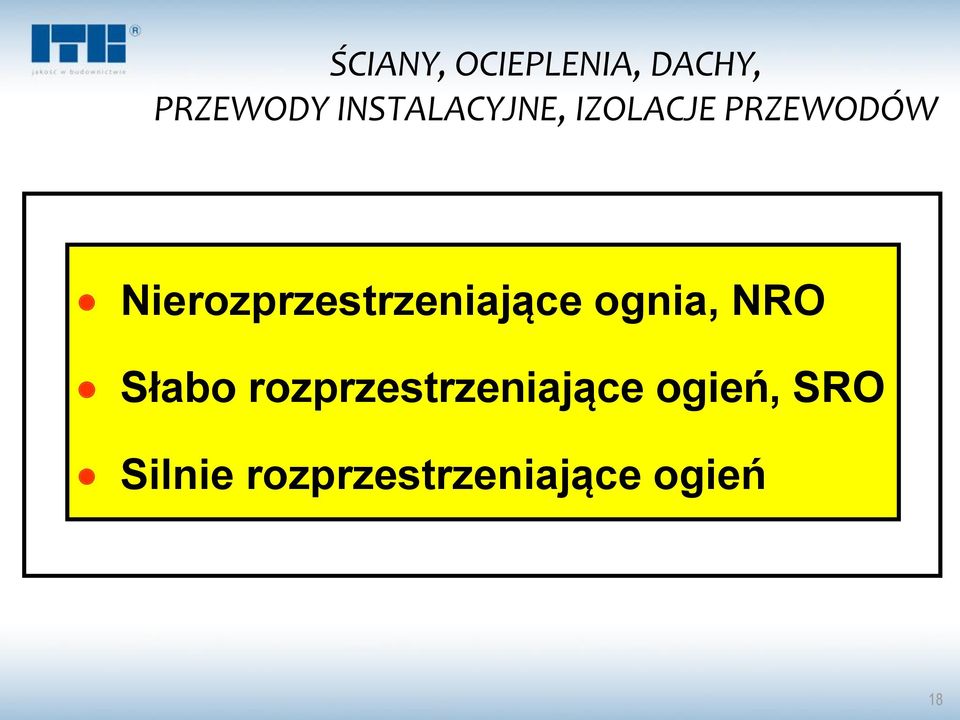

18 ŚCIANY, OCIEPLENIA, DACHY, PRZEWODY INSTALACYJNE, IZOLACJE PRZEWODÓW Nierozprzestrzeniające ognia, NRO Słabo rozprzestrzeniające ogień, SRO Silnie rozprzestrzeniające ogień 18

19 19

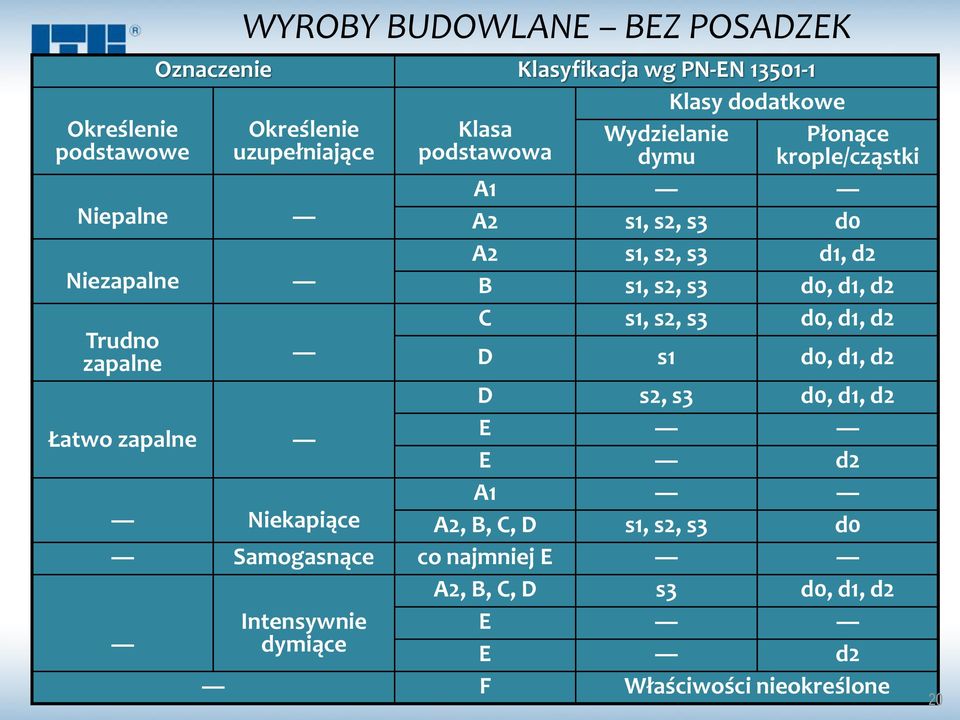

20 WYROBY BUDOWLANE BEZ POSADZEK Oznaczenie Klasyfikacja wg PN-EN Klasy dodatkowe Określenie Określenie Klasa Wydzielanie Płonące podstawowe uzupełniające podstawowa dymu krople/cząstki A1 Niepalne A2 s1, s2, s3 d0 A2 s1, s2, s3 d1, d2 Niezapalne B s1, s2, s3 d0, d1, d2 C s1, s2, s3 d0, d1, d2 Trudno zapalne D s1 d0, d1, d2 D s2, s3 d0, d1, d2 Łatwo zapalne E E d2 A1 Niekapiące A2, B, C, D s1, s2, s3 d0 Samogasnące co najmniej E A2, B, C, D s3 d0, d1, d2 Intensywnie E dymiące E d2 20 F Właściwości nieokreślone 20

21 KLASYFIKACJA W ZAKRESIE REAKCJI NA OGIEŃ POSADZKI Oznaczenie Klasyfikacja wg PN-EN Określenie podstawowe Określenie dodatkowe Klasa podstawowa Klasa dodatkowa w zakresie wydzielania dymu Niepalne A1 fl A2 fl s1, s2 Trudno zapalne B fl C fl s1, s2 s1, s2 Łatwo zapalne D fl E fl s1, s2 Intensywnie dymiące A2 fl, B fl, C fl, D fl E fl s2 F fl Właściwości nieokreślone 21

22 ELEMENTY NIEROZPRZESTRZENIAJĄCE OGNIA Klasy dodatkowe Klasa podstawowa w zakresie wydzielania dymu w zakresie występowania płonących kropli/cząstek A1 - - A2 s1, s2, s3 d0 B s1, s2, s3 d0 22

23 ELEMENTY SŁABO ROZPRZESTRZENIAJĄCE OGIEŃ Klasy dodatkowe Klasa podstawowa w zakresie wydzielania dymu w zakresie występowania płonących kropli/cząstek C s1, s2, s3 d0 D s1 d0 23

24 KLASY WYROBÓW W LINIOWYCH ELEMENTACH NIEROZPRZESTRZENIAJĄCYCH OGNIA Klasy dodatkowe Klasa podstawowa w zakresie wydzielania dymu w zakresie występowania płonących kropli/cząstek A1 L - - A2 L s1, s2, s3 d0 B L s1, s2, s3 d0 24

25 ROZPRZESTRZENIANIE OGNIA PRZEZ ŚCIANY PRZEZ ELEMENTY WEWNĘTRZNE ZASTĘPUJE REAKCJA NA OGIEŃ PRZEZ ŚCIANY ZEWNĘTRZNE PRZY DZIAŁANIU OGNIA OD ZEWNĄTRZ ZOSTAJE BEZ ZMIAN 25

26 ROZPRZESTRZENIANIE OGNIA PRZEZ ŚCIANY ZEWNĘTRZNE Ściany zewnętrzne wykonane z wyrobów (lub zestawów wyrobów) dopuszczonych do obrotu (ze znakiem lub oznakowaniem ) podlegają wymaganiom dotyczącym rozprzestrzeniania ognia. Jeśli wyrób do wykonywania ściany zewnętrznej posiada polską aprobatę techniczną informacja o stopniu rozprzestrzeniania ognia powinna tam być zawarta (w przypadku braku takiej klasyfikacji należy uznać, że właściwość ta nie została określona i ścianę zewnętrzną traktować jako silnie rozprzestrzeniającą ogień). Jeśli wyrób do wykonywania ściany zewnętrznej posiada oznakowanie nadane na podstawie europejskiej aprobaty technicznej określenie stopnia rozprzestrzeniania ognia powinno być dokonane w odrębnej klasyfikacji ogniowej (w przypadku braku takiej klasyfikacji należy uznać, że właściwość ta nie została określona i ścianę zewnętrzną traktować jako silnie rozprzestrzeniającą ogień). 26

27 Rozprzestrzenianie ognia przez ściany zewnętrzne przy oddziaływaniu ognia od strony elewacji 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 Dachy - kryteria klasyfikacyjne według zasad UE Kryteria użytkowe dla dachów zostały określone w decyzji Komisji Europejskiej. Wprowadzono cztery odrębne metody badań, które scharakteryzowano w normie CEN/TS Badania oparto na metodach: niemieckiej, szwedzkiej, francuskiej, i brytyjskiej, oznaczonych symbolami: t1, t2, t3, t4, co odpowiada następującym oddziaływaniom: t1 płonąca głownia, t2 płonąca głownia + wiatr, t3 płonąca głownia + wiatr + promieniowanie cieplne, t4 płonąca głownia + wiatr + promieniowanie cieplne (dwuetapowa). 39

40 Dachy metoda 1 40

41 Dachy metoda 1 41

42 Dachy metoda 2 42

43 Dachy metoda 3 43

44 Dachy metoda 4 44

45 Dachy - kryteria klasyfikacyjne według zasad UE Na mocy decyzji Komisji Europejskiej wprowadzono następujące klasy dachów: B ROOF (t1), F ROOF (t1), B ROOF (t2), F ROOF (t2), B ROOF (t3), C ROOF (t3), D ROOF (t3), F ROOF (t3), B ROOF (t4), C ROOF (t4), D ROOF (t4), E FROOF (t4), F FROOF (t4). W Polsce dachy i pokrycia dachowe klasyfikowane są na podstawie badań wg metody t1. 45

46 Dachy - kryteria klasyfikacyjne według zasad UE Metoda badawcza Badanie 1 Klasa B ROOF (t1) Kryteria klasyfikacji - zewnętrzne i wewnętrzne rozprzestrzenianie ognia w górę < 0,700 m, - zewnętrzne i wewnętrzne rozprzestrzenianie ognia w dół < 0,600 m, - maksymalny zasięg zniszczenia na skutek spalania (zewnętrznego i wewnętrznego) < 0,800 m, - brak płonących materiałów (kropli/odpadów stałych) spadających od strony eksponowanej, - brak płonących / żarzących się cząstek penetrujących konstrukcję dachu, - brak pojedynczych otworów o powierzchni > 25 mm 2, - suma powierzchni wszystkich otworów < 4500 mm 2, - rozprzestrzenianie ognia w kierunku poprzecznym nie osiągnie krawędzi strefy pomiarowej, - brak wewnętrznego spalania w postaci żarzenia/tlenia, - maksymalny promień rozprzestrzeniania ognia (zewnętrznego i wewnętrznego) po dachach płaskich < 0,200 m F ROOF (t1) Brak wymagań 46

47 Dachy uznane za spełniające wymagania bez badań Wyrób, materiał pokrycia dachowego Łupki: - naturalne i kamienne - Płytki dachowe (dachówki): kamienne, betonowe, gliniane, ceramiczne, lub płytki stalowe Wyroby cementowe wzmacniane włóknami -płaskie i profilowane arkusze - łupki Profilowane arkusze metalu: aluminium; stopy aluminium, miedź, stopy miedzi; cynk, stopy cynku, niepokryta stal, stal pokryta galwanicznie, stal emaliowana Warunki specyficzne Każda zewnętrzna warstwa powinna być nieorganiczna lub mieć ciepło spalania PCS 4.0 MJ/m 2 (wg EN ISO 1716) lub gramaturę 200 g/m 2 Powinny mieć ciepło spalania PCS 4.0 MJ/m 2 (wg EN ISO 1716) Dotyczy grubości 0.4 mm Każda zewnętrzna warstwa powinna być nieorganiczna lub mieć ciepło spalania PCS 4.0 MJ/m 2 (wg EN ISO 1716) lub mieć gramaturę 200 g/m 2 47

48 Dachy uznane za spełniające wymagania bez badań Wyrób, materiał pokrycia dachowego Płaskie arkusze metalu: aluminium; stopy aluminium, miedź, stopy miedzi; cynk, stopy cynku, niepokryta stal, stal pokryta galwanicznie, stal emaliowana Wyroby stosowane w postaci całkowicie zakrytej (pokryciami nieorganicznymi podanymi obok) Warunki specyficzne Dotyczy grubości 0.4 mm Każda zewnętrzna warstwa powinna być nieorganiczna lub mieć ciepło spalania PCS 4.0 MJ/m 2 (wg EN ISO 1716) lub mieć gramaturę 200 g/m 2 Luźno położony żwir o grubości co najmniej 50 mm lub o gramaturze 80 kg/m 2 (minimalny rozmiar ziaren 4 mm, maksymalny 32 mm). Beton o grubości co najmniej 30 mm. Warstwa z kamienia kładzionego lub z płyt mineralnych o grubości co najmniej 40 mm 48

49 49

50 50

51 51

52 52

53 ŚRODKI OGNIOCHRONNE 53

54 Skuteczność działania środków ogniochronnych Skuteczność działania środków ogniochronnych jest oceniana poprzez: opóźnienie momentu zapalenia się materiału, zmniejszenie szybkości powierzchniowego rozprzestrzeniania się płomienia, zmniejszenie intensywności spalania. 54

55 Skuteczność działania środków ogniochronnych Środkom ogniochronnym stawia się ponadto wymagania dodatkowe: muszą być nieszkodliwe dla ludzi i zwierząt, nie mogą wydzielać toksycznych substancji w normalnych warunkach eksploatacji, podczas rozkładu termicznego w wysokiej temperaturze nie powinny wydzielać substancji nadmiernie toksycznych, nie powinny zmieniać właściwości oraz barwy zaimpregnowanego materiału, nie powinny powodować korozji stali (gwoździe, połączenia). 55

56 Skuteczność działania środków ogniochronnych Najbardziej skutecznie elementy i konstrukcje drewniane zabezpiecza się przed ogniem, impregnując wyroby w trakcie procesu produkcyjnego. Gdy zabezpieczenia wymagają wyroby już gotowe lub nawet wbudowane w obiekt stosuje się następujące technologie: nasycanie drewna specjalnymi roztworami, pokrywanie wyrobu farbą lub lakierem, pokrywanie wyrobu warstwą materiału niepalnego. 56

57 Skuteczność działania środków ogniochronnych Środki ogniochronne stosowane w celu lepszego zabezpieczenia wyrobów pod względem reakcji na ogień można pogrupować następująco: 1. Środki wytwarzające w podwyższonej temperaturze gazowe powłoki ochronne, z gazów niepalnych; mają działanie inhibitujące palenie, są zdolne do związania się ze strukturą polimeru i przekształcenia jej w trudno zapalną; są to: związki amonowe, halogenowe (Br, Cl, F), siarczany organiczne. 2. Środki hamujące wzrost temperatury cząstek lignocelulozowych, dzięki pochłanianiu energii na przemiany fazowe, rozkładowi oraz zdolności przechodzenia w temperaturze płomienia w niepalne formy ciekłe, odcinające dopływ tlenu; wytwarzają węglowe warstwy ochronne oraz piany izolacyjne; są to związki boru (kwas borowy, boraks), polifosforany, pochodne fosforowe, kwas wolframowy, spoiwa mineralne, np. tlenki molibdenu. 57

58 Skuteczność działania środków ogniochronnych 3. Środki łączące cechy obu wyżej podanych grup; są to: fosforany amonu, polifosforany amonu, borany amonu, połączenia fosforanów z mocznikiem, melaminą, biuretem itp. 4. Środki izolujące, a w tym: środki aktywizowane termicznie, które pod wpływem ciepła pęcznieją, tworząc grubą, zwęgloną warstwę ochronną, powłoki barierowe, zawierające włókna mineralne, szkło granulowane, kaolin lub inne materiały nieorganiczne, obniżające strumień ciepła dopływający do powierzchni ochronnej. 58

59 Skuteczność działania środków ogniochronnych Wymienione środki chronią przed spalaniem płomieniowym, głównie drewno i materiały drewnopochodne poddane oddziaływaniom termicznym o niewielkiej intensywności, odpowiadającym początkowej fazie pożaru, tj. poziomom chwilowym, małych źródeł ognia bądź pojedynczych płonących przedmiotów. Środki te nie zapobiegają destrukcji drewna i materiałów drewnopochodnych, jeżeli oddziaływania odpowiadają rozwiniętej fazie pożaru, co więcej, niektóre środki zawierające np. związki fosforowe, mogą ją nawet przyspieszać. Odrębną grupę stanowią izolacje płytowe z płyt z wełny szklanej, płyt gipsowo-kartonowych, wapienno-piaskowych itp. lub natryski z wełny skalnej. Są one stosowane, aby zwiększyć nośność ogniową konstrukcji, lecz jednocześnie powodują ograniczenie strumienia ciepła docierającego do palnej powierzchni, spełniając podobną rolę jak środki wymienione wcześniej. 59

60 Skuteczność działania środków ogniochronnych Trwałość zabezpieczeń ogniochronnych z uwagi na oddziaływania środowiskowe określa się na podstawie porównania wyników badań w zakresie reakcji na ogień, serii próbek: nie poddanych działaniu zmiennych warunków cieplnowilgotnościowym i promieniowania ultrafioletowego w komorze klimatyzacyjnej, poddanych oddziaływaniu zmiennych warunków cieplnowilgotnościowym i promieniowania ultrafioletowego w komorze klimatyzacyjnej. 60

61 Skuteczność działania środków ogniochronnych Wprowadzono cztery typy zastosowań końcowych zabezpieczeń ogniochronnych z uwagi na oddziaływania: Typ X - zabezpieczenie ogniochronne przewidziane dla wszystkich warunków (wewnętrzne, zewnętrzne z częściową ekspozycją i zewnętrzne z pełną ekspozycją), Typ Y - zabezpieczenia ogniochronne przewidziane do warunków wewnętrznych i zewnętrznych z częściową ekspozycją, Typ Z1 - zabezpieczenia ogniochronne wewnętrzne (za wyjątkiem temperatury poniżej zera) o wysokiej wilgotności (klasy 5 wg EN 13788), Typ Z2 - zabezpieczenia ogniochronne wewnętrzne (za wyjątkiem temperatury poniżej zera) o wysokiej wilgotności (klas innych niż Z1). 61

62 ZAKRES ZASTOSOWANIA KLASYFIKACJI OGNIOWYCH REAKCJA NA OGIEŃ, ODPORNOŚĆ DACHÓW NA OGIEŃ ZEWNĘTRZNY I ROZPRZESTRZENIANIE OGNIA Podkład, Grubość, Gęstość, Kolor, Liczba warstw, Sposób mocowania, Układ warstw, Pustka pomiędzy podkładem a wyrobem lub nie Złącza, Orientacja, itp. 62

63 Stan graniczny nośności Określany przez odporność ogniową 63

64 Zakres systemu klasyfikacji Elementy nośne nie pełniące funkcji oddzielającej: ściany stropy i dachy belki słupy balkony i kładki dla pieszych schody Elementy nośne pełniące funkcję oddzielającą, zawierające lub nie zawierające przeszklenia, instalacje lub sprzęt: ściany stropy i dachy podłogi podniesione Wyroby i systemy do zabezpieczeń elementów lub części obiektów: sufity nie stanowiące samodzielnej przegrody ogniochronne powłoki, okładziny i ekrany 64

65 Zakres klasyfikacji Elementy nienośne lub nienośne części obiektów, zawierające lub nie zawierające przeszklenia, instalacje lub sprzęt: ściany działowe fasady (ściany kurtynowe) i ściany zewnętrzne sufity stanowiące samodzielną przegrodę drzwi i żaluzje przeciwpożarowe drzwi dymoszczelne systemy przenośnikowe uszczelnienia przejść instalacyjnych uszczelnienia złączy liniowych przewody i szyby instalacyjne kominy Okładziny ścienne i sufitowe cechujące się zdolnością do zabezpieczania ogniochronnego 65

66 Oddziaływania termiczne Standardowa krzywa temperatura/czas T = 345 log 10 (8 t + 1) + 20 Krzywa powolnego nagrzewania 0 < t 21 T = 154 t 0, t > 21 T = 345 log 10 (8 (t 20) + 1) + 20 Pożar semi-naturalny Krzywa zewnętrzna T = 660 (1 0,687 e -0,32t 0,313 e -3,8t ) + 20 Oddziaływanie o stałym poziomie temperatury (20 C, 200 C, 500 C, 1000 C) 66

67 Charakterystyki zachowania z uwagi na odporność ogniową R nośność ogniowa kryteria: prędkość deformacji wielkość deformacji E szczelność ogniowa kryteria: powstanie otworów lub pęknięć o określonej wielkości zapalenie tamponu z watą bawełnianą utrzymywanie się płomienia na stronie nienagrzewanej I izolacyjność ogniowa (z wyjątkiem drzwi, żaluzji i zamknięć przenośników) kryteria: przyrost temperatury średniej przyrost temperatury maksymalnej 67

68 Charakterystyki zachowania z uwagi na odporność ogniową I 1 izolacyjność ogniowa (drzwi, żaluzje i zamknięcia przenośników) kryteria: przyrost temperatury średniej przyrost temperatury maksymalnej 25 mm I 2 izolacyjność ogniowa (drzwi, żaluzje i zamknięcia przenośników) kryteria: przyrost temperatury średniej przyrost temperatury maksymalnej 100 mm 68

69 Charakterystyki zachowania z uwagi na odporność ogniową W promieniowanie kryterium: wartość zmierzona w określonej odległości M odporność na oddziaływanie mechaniczne kryterium: wytrzymanie uderzenia określonej siły bez wpływu na zachowanie w zakresie R, E i/lub I C samozamykalność kryterium: wytrzymanie określonej liczby cykli otwarć i zamknięć 69

70 Charakterystyki zachowania z uwagi na odporność ogniową S dymoszczelność kryterium: wartość przepływu przez nieszczelności w temperaturze otoczenia i ewentualnie 200 C G odporność na pożar sadzy kryterium: nie przekroczenie określonej wartości temperatury materiałów przylegających do ściany komina K zdolność do ochrony przed ogniem kryterium: brak zapalenia, zwęglenia lub innego uszkodzenia materiału znajdującego się za okładziną przez określony czas 70

71 Deklaracja odporności ogniowej W przypadku elementów nośnych: REI tt: RE tt: R tt: tt wyraża czas klasyfikacyjny, prze który spełnione są wszystkie kryteria nośności ogniowej, szczelności ogniowej i izolacyjności ogniowej, tt wyraża czas klasyfikacyjny, prze który spełnione są wszystkie kryteria nośności ogniowej i szczelności ogniowej, tt wyraża czas klasyfikacyjny, prze który spełnione jest kryterium nośności ogniowej, W przypadku elementów nienośnych: EI tt: E tt: tt wyraża czas klasyfikacyjny, prze który spełnione są kryteria szczelności ogniowej i izolacyjności ogniowej, tt wyraża czas klasyfikacyjny, prze który spełnione jest kryterium szczelności ogniowej. 71

72 Przedstawienie klasyfikacji R E I W t t - M C S IncSlow sn ef r Przykłady klasyfikacji: R 120/RE 60/REI 30 REW 30 EW 30 EI 1 45/EI 2 60/E 90 EI 1 45/E 60 REI 30-M EI 2 30-C1 EI 2 60-S m EI 30-IncSlow R 60-sn EI 60-ef RE 30-r 72

73 Zakres zmian klasyfikacji Zakres zmian w stosunku do dotychczasowych klasyfikacji: 1. Kryteria uzupełniające 2. Oznaczenia dodatkowe 3. Ściśle określony zakres klasyfikacji 73

74 Kryteria uzupełniające 1. Kryteria uzupełniające klasyfikację podstawową W M C0, C1, C2, C3, C4, C5, S a, S m 74

75 Oznaczenia dodatkowe 2. Oznaczenia dodatkowe dotyczące: - rodzaju oddziaływania termicznego (np. r ) - strony oddziaływania termicznego (np. i o ) - warunków badania (np. U/C ) - zakresu zastosowania (np. v e i/lub h o ) 75

76 Określony zakres klasyfikacji 3. Ściśle określony zakres klasyfikacji wynikający z: - rodzaju elementu, - konfiguracji elementu próbnego, - warunków przeprowadzonego badania, - uzyskanego wyniku badania, szczegółowo opisany w normach badawczych dotyczących poszczególnych elementów budynku 76

77 Klasy elementów Elementy nośne nie pełniące funkcji oddzielającej: - ściany - stropy i dachy - belki - słupy - balkony i kładki dla pieszych - schody możliwa klasyfikacja: R 15, R 20, R 30, R 45, R 60, R 90, R 120, R 180, R 240, R

78 Klasy elementów Elementy nośne pełniące funkcję oddzielającą: - ściany możliwa klasyfikacja: RE REI REI-M REW

79 Klasy elementów Elementy nośne pełniące funkcję oddzielającą: - stropy i dachy możliwa klasyfikacja: RE REI

80 Klasy elementów Elementy nośne pełniące funkcję oddzielającą: - podłogi podniesione możliwa klasyfikacja: R RE 30 REI 30 80

81 Klasy elementów Elementy nienośne: - ściany działowe możliwa klasyfikacja: E EI EI-M EW

82 Klasy elementów Elementy nienośne: - ściany zewnętrzne możliwa klasyfikacja: E EI EW i o o i o i klasyfikacja od wewnątrz na zewnątrz klasyfikacja od zewnątrz do wewnątrz klasyfikacja od wewnątrz na zewnątrz i od zewnątrz do wewnątrz 82

83 Klasy elementów Elementy nienośne: - drzwi przeciwpożarowe możliwa klasyfikacja: E EI EI EW Samozamykalność: C0 do C5; np. EI 2 30-C5 83

84 Klasy elementów Elementy nienośne: - drzwi dymoszczelne możliwa klasyfikacja: S a S m Samozamykalność: C0 do C5; np. S a -C5, S m C3 84

85 Klasy elementów Elementy nienośne: - uszczelnienia przejść instalacyjnych możliwa klasyfikacja: E EI Warunek badania Konfiguracja końca rury Wewnątrz pieca Na zewnątrz pieca U/U Nie zamknięty Nie zamknięty C/U Zamknięty Nie zamknięty U/C Nie zamknięty Zamknięty C/C Zamknięty Zamknięty 85

86 Klasy elementów Elementy nienośne: - przewody i szyby instalacyjne możliwa klasyfikacja: E EI i o klasyfikacja od wewnątrz na zewnątrz i o klasyfikacja od zewnątrz do wewnątrz i o klasyfikacja od wewnątrz na zewnątrz i od zewnątrz do wewnątrz v e zastosowanie pionowe h o zastosowanie poziome 86

87 ZAKRES ZASTOSOWANIA KLASYFIKACJI OGNIOWYCH ODPORNOŚĆ OGNIOWA, DYMOSZCZELNOŚĆ 1. Ograniczenia materiałowe 2. Ograniczenia wymiarowe 3. Konstrukcje mocujące 4. Okucia i osprzęt 5. Złącza 6. Przeszklenia 7. Konfiguracja elementów 8. Przewidywane zastosowanie 9. Kierunek klasyfikowany 10. Obciążenia 87

88 88

89 89

90 90

91 91

92 92

93 93

94 94

95 95

96 96

97 97

98 98

99 99

100 Dziękuję za uwagę
