WYMAGANIA DLA ŚCIAN ZEWNĘTRZNYCH BUDYNKÓW (W TYM OCIEPLEŃ ETICS) W POLSCE I INNYCH KRAJACH. Monika Hyjek

Transkrypt

1 WYMAGANIA DLA ŚCIAN ZEWNĘTRZNYCH BUDYNKÓW (W TYM OCIEPLEŃ ETICS) W POLSCE I INNYCH KRAJACH Monika Hyjek

2 BIERNA OCHRONA PRZECIWPOŻAROWA Bierną ochroną przeciwpożarową jest zdolność elementów budynku do przeciwstawiania się rozwojowi ognia i rozprzestrzenianiu pożaru, np. ściany, stropy, jak również same materiały budowlane o odpowiednio wysokiej klasie reakcji na ogień. Elementy takiej ochrony NIE są sterowane i NIE wymagają ingerencji człowieka w przypadku pożaru. 2

3 Elementy budynku stanowią elementy biernej ochrony przeciwpożarowej budynku w kilku zakresach: odporność ogniowa konstrukcji ochrona przed przeniesieniem się pożaru do innej strefy pożarowej ochrona przed rozprzestrzenianiem się ognia w ramach danego elementu budynku 3

4 Ściana przegroda (najczęściej pionowa), dzieląca przestrzeń wewnątrz budynku lub oddzielająca środowisko wewnętrzne od zewnętrznego. 4

5 WYMAGANIA PPOŻ. DLA ŚCIAN ZEWNĘTRZNYCH W POLSCE 5

6 WYMAGANIA PPOŻ. DLA ŚCIAN ZEWNĘTRZNYCH W POLSCE Klasa odporności ogniowej Ściana powinna spełniać odpowiednią klasę w pasie międzykondygnacyjnym Rozprzestrzenianie ognia Parametr określa się dla ściany zew. z wewnątrz i z zewnątrz Nieodpadanie elementów okładzin Brak normy badawczej Zabezpieczenie na granicy stref pożarowych W WT znajduje się tylko zabezpieczenie pionowe Powyżej 25 m Elementy okładzin muszą być niepalne Ściana oddzielenia ppoż. Z uwagi na odległość między budynkami Wymagania ubezpieczyciela Na świecie to ubezpieczyciele kreują wymagania dla budynków. Wymagania inwestora Coraz więcej inwestorów zwraca uwagę na bezpieczeństwo. Wiedza techniczna Projektant pod każdym projektem oświadcza, że projekt jest zgodny z przepisami i wiedzą techniczną. 6

7 NRO A NIEPALNOŚĆ DLA ŚCIAN ZEWNĘTRZNYCH NIEROZPRZESTRZENIANIE OGNIA dotyczy elementów budynku zależne od końcowego zastosowania (odnosi się do ściśle zdefiniowanego układu) stanowisko badawcze nie uwzględnia otworów w elemencie (okna, drzwi) od wewnątrz: klasa reakcji na ogień wg PN-EN klasy od A1; A2-s(1-3), d0; B-s(1-3), d0 od zewnątrz: rozprzestrzenianie ognia wg PN-B badanie w początkowej fazie rozwoju pożaru obserwujemy przez 15 minut zachowanie elementu, poczynając od 15 do 30 minuty od chwili zapalenia niewielkiego źródła ognia NIEPALNOŚĆ dotyczy materiałów i wyrobów budowlanych NIEzależne od końcowego zastosowania niezależne od otworów w elemencie (j.w.) klasa reakcji na ogień wg PN-EN klasy A1 oraz A2-s(1-3), d0 badanie w warunkach pożaru rozwiniętego sprawdzamy przez 30 minut zachowanie materiału w warunkach pożaru rozwijającego się wg krzywej standardowej 7

8 NRO DLA ŚCIAN ZEWNĘTRZNYCH PN-B Ochrona przeciwpożarowa budynków. Metoda badania stopnia rozprzestrzeniania ognia przez ściany zewnętrzne od strony zewnętrznej oraz zasady klasyfikacji Klasa reakcji na ogień (PN-EN i zał. 3 do WT) 8

9 PAS MIĘDZYKONDYGNACYJNY Ściany zewnętrze, podobnie jak pozostałe elementy budynku, należy wykonać jako nierozprzestrzeniające ognia. Wymaganie NRO dla ścian nie dotyczy tylko pasa międzykondygnacyjnego, a całej ściany! Dopuszcza się wykonanie ścian zew. słabo rozprzestrzeniających ogień SRO: 1) ZL IV + 1K 2) ZL IV + N 3) PM o Q 500 MJ/m 2 + 1K 4) PM o Q MJ/m 2 + N 9

10 PAS MIĘDZYKONDYGNACYJNY NA STYKU ZE STROPEM ODDZIELENIA PRZECIWPOŻAROWEGO LUKA W PRZEPISACH Ogień rozprzestrzenia się szybciej w pionie niż w poziomie! Dlaczego nie zabezpieczamy ściany zewnętrznej na styku ze stropem oddzielenia ppoż.? 10

11 ZABEZPIECZENIE ŚCIANY ZEWNĘTRZNEJ NA GRANICY STREFY POŻAROWEJ Granicę stref pożarowych na styku ze ścianą zewnętrzną można zabezpieczyć w dwojaki sposób: 11

12 ZABEZPIECZENIE ŚCIANY ZEWNĘTRZNEJ NA GRANICY STREFY POŻAROWEJ Najczęściej granicę stref pożarowych zabezpiecza się w postaci 2 m pasa, wykonanego z materiałów niepalnych, o klasie odporności ogniowej EI

13 MATERIAŁY NIEPALNE POWYŻEJ 25 m Okładzina elewacyjna, jej zamocowania i izolacja cieplna ścian zewnętrznych powyżej 25 m od poziomu terenu muszą być wykonane z materiałów niepalnych. 13

14 WIEDZA TECHNICZNA W PRAKTYCE 14

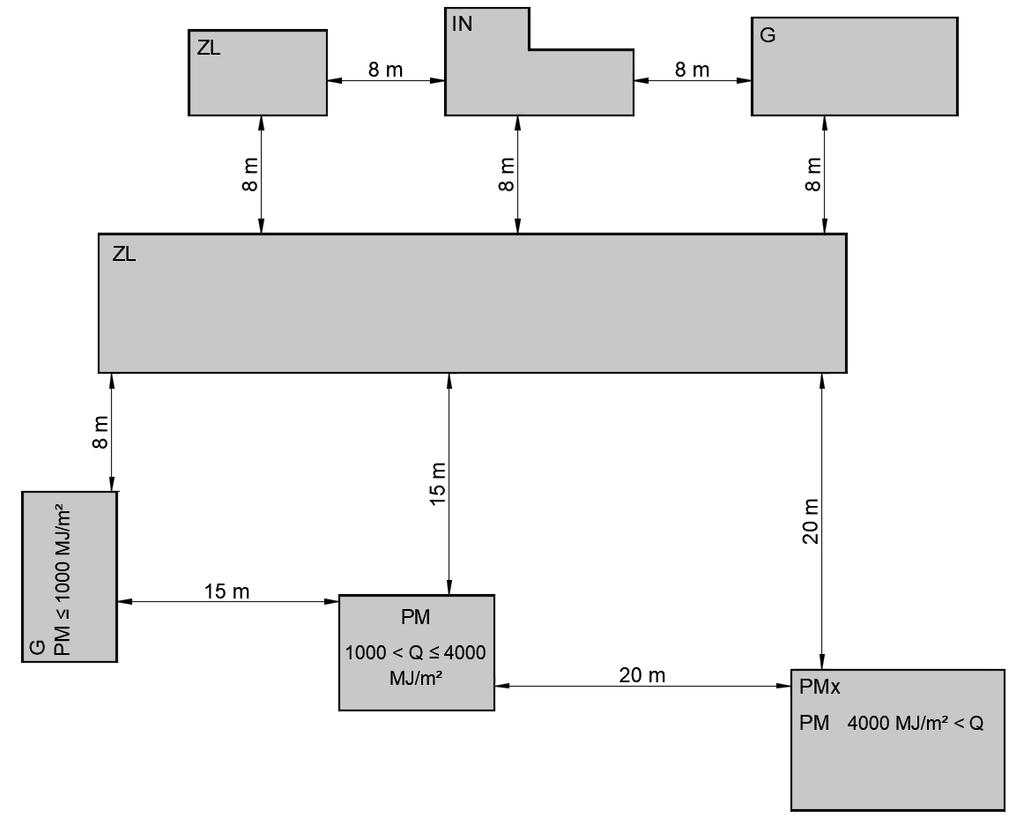

15 PODSTAWOWE, MINIMALNE ODLEGŁOŚCI MIĘDZY BUDYNKAMI (L) = ZABEZPIECZENIE PRZED PROMIENIOWANIEM OD SĄSIEDNIEGO BUDYNKU OBJĘTEGO POŻAREM ZL PM PMx G budynki z zagrożeniem ludzi budynku produkcyjno magazynowe budynki PM z pom. zagrożonym wybuchem garaż 15

16 ZMNIEJSZENIE ODLEGŁOŚCI MIĘDZY BUDYNKAMI WYMAGA ZABEZPIECZENIA W POSTACI FRAGMENTÓW ŚCIAN BĘDĄCYCH ODDZIELENIAMI PPOŻ. L minimalna, wymagana przez WT odległość między budynkami ściana oddzielenia przeciwpożarowego 16

17 ZABEZPIECZENIE PPOŻ. ŚCIAN ZEW. DLA BUDYNKÓW PRZYLEGŁYCH L minimalna, wymagana przez WT odległość między budynkami ściana oddzielenia przeciwpożarowego 17

18 BUDYNKI WYSOKIE ZDANIEM UBEZPIECZYCIELI Straty są redukowane przy zastosowaniu niepalnej elewacji oraz instalacji tryskaczowej. Niepalna elewacja zapewnia większe bezpieczeństwo niż instalacja tryskaczowa niepalna elewacja automatyczne tryskacze niepalna elewacja brak automatycznych tryskaczy palna elewacja automatyczne tryskacze palna elewacja brak automatycznych tryskaczy 18

19 GDZIE NALEŻY ZABEZPIECZYĆ ELEWACJĘ? DLA CAŁYCH ELEWACJI: nieodpadanie elementów rozprzestrzenianie ognia 19

20 ELEWACJE ETICS Jak wygląda zabezpieczenie przeciwpożarowe elewacji z ociepleniem ETICS w Polsce w porównaniu z innymi krajami? 20

21 PORÓWNANIE WYMAGAŃ BEZPIECZEŃSTWA POŻAROWEGO OCIEPLEŃ ETICS ZE STYROPIANEM O GR. > 100 MM, STOSOWANYCH NA ELEWACJACH SW BUDYNKÓW MIESZKALNYCH W RÓŻNYCH KRAJACH POLSKA NIEMCY CZECHY SŁOWACJA FRANCJA brak wymagań w zakresie środków konstr. alternatywnie: pasy ppoż. lub indywidualne zabezpieczenie każdego otworu pasy ppoż. pasy ppoż. pasy ppoż. WYSOKOŚĆ PASA ND min. 200 mm min. 900 mm min. 200 mm min. 200 mm KLASA REAKCJI NA OGIEŃ SYSTEMU NRO min. C min. B min. B-s1, d0 min. B-s3, d0 WARSTWA WIERZCHNIA ND gr. min. 4 mm brak wymagań brak wymagań gr. min. 4 mm, ograniczenia zawartości części organicznych, wymagane retardanty klasa reakcji na ogień E gr. max 300 mm, klasa reakcji na ogień E STYROPIAN gr. bez ograniczeń, klasa reakcji na ogień E gr. max 200 mm, klasa reakcji na ogień E gr. max 200 mm z surowca certyf. na klasę reakcji na ogień C WEŁNA MINERALNA klasa reakcji na ogień A2-s3, d0 klasa reakcji na ogień A1 lub A2-s1,d0 klasa reakcji na ogień A1 lub A2 klasa reakcji na ogień A1 klasa reakcji na ogień A1 21

22 ZABEZPIECZENIE PPOŻ. ELEWACJI ETICS - PRZYKŁADY Budynek wzniesiony przed 1 kwietnia 1995 r., docieplany ociepleniem ETICS z izolacją cieplną o grubości 150 mm B1 B2 B3 B4 22

23 B1 ZABEZPIECZENIE PPOŻ. ELEWACJI ETICS NOWY BUDYNEK SW Polska Czechy Słowacja Francja Niemcy (2. alternatywne rozwiązania) 23

24 B2 ZABEZPIECZENIE PPOŻ. ELEWACJI ETICS MODERNIZOWANY BUDYNEK SW Polska Czechy Słowacja Francja Niemcy (2. alternatywne rozwiązania) 24

25 B3 ZABEZPIECZENIE PPOŻ. ELEWACJI ETICS NOWY BUDYNEK W Polska Niemcy Czechy Słowacja Francja 25

26 B4 ZABEZPIECZENIE PPOŻ. ELEWACJI ETICS MODERNIZOWANY BUDYNEK W Polska Niemcy Czechy Słowacja Francja 26

27 OCENA RYZYKA POŻAROWEGO SPEŁNIENIE WYMAGAŃ WT BEZPIECZEŃSTWO UŻYTKOWNIKÓW 27

28 SYTUACJA W POLSCE BRAK ZMIAN W PRZEPISACH Przepisy z korzeniami w latach 80-tych nie odpowiadają technologiom stosowanym w dzisiejszym budownictwie. Organizacje branżowe starają się wypełnić lukę (WIEDZA TECHNICZNA): SITP Stowarzyszenie Inżynierów i Techników Pożarnictwa Wytyczne Ocieplenia elewacji budynków z uwagi na bezpieczeństwo pożarowe DAFA Stowarzyszenie Wykonawców Dachów Płaskich i Fasad Wytyczne Bezpieczeństwo pożarowe dachów, trwają prace nad Wytycznymi Bezpieczeństwo pożarowe ścian Ubezpieczyciele PZU Lab dostrzegło potrzebę i zaczyna aktywnie kreować trend ku bezpieczeństwu NIzO podręcznik dla studentów kierunków związanych z budownictwem 28

29 Dziękuję! PYTANIA? Możesz znaleźć mnie pod adresem 29
