1 WYMAGANIA DLA ŚCIAN ZEWNĘTRZNYCH BUDYNKÓW W POLSCE I INNYCH KRAJACH. WYTYCZNE SITP mgr inż. Monika Hyjek SITP oddział Dolnośląski Problemy z ochroną przeciwpożarową propozycje rozwiązań Tłokinia Kościelna, 12 czerwca 2019 r.

2 BIERNA OCHRONA PRZECIWPOŻAROWA Bierną ochroną przeciwpożarową jest zdolność elementów budynku do przeciwstawiania się rozwojowi ognia i rozprzestrzenianiu pożaru, np. ściany, stropy, jak również same materiały budowlane o odpowiednio wysokiej klasie reakcji na ogień. Elementy takiej ochrony NIE są sterowane i NIE wymagają ingerencji człowieka w przypadku pożaru. 2

3 Elementy budynku stanowią elementy biernej ochrony przeciwpożarowej budynku w kilku zakresach: zapewnienie nośności konstrukcji w warunkach pożaru ochrona przed przeniesieniem się pożaru do innej strefy pożarowej ochrona przed rozprzestrzenianiem się ognia w obrębie danego elementu budynku 3

4 Ściana przegroda (najczęściej pionowa), dzieląca przestrzeń wewnątrz budynku lub oddzielająca środowisko wewnętrzne od zewnętrznego. 4

5 WYMAGANIA PPOŻ. DLA ŚCIAN ZEWNĘTRZNYCH W POLSCE Klasa odporności ogniowej Ściana powinna spełniać odpowiednią klasę w pasie międzykondygnacyjnym Rozprzestrzenianie ognia Parametr określa się dla ściany zew. z wewnątrz i z zewnątrz Nieodpadanie elementów okładzin Brak normy badawczej Zabezpieczenie na granicy stref pożarowych W WT znajduje się tylko zabezpieczenie pionowe Powyżej 25 m Elementy okładzin muszą być niepalne Ściana oddzielenia ppoż. Z uwagi na odległość między budynkami Wymagania ubezpieczyciela Na świecie to ubezpieczyciele kreują wymagania dla budynków. Wymagania inwestora Coraz więcej inwestorów zwraca uwagę na bezpieczeństwo. Wiedza techniczna Projektant pod każdym projektem oświadcza, że projekt jest zgodny z przepisami i wiedzą techniczną. 5

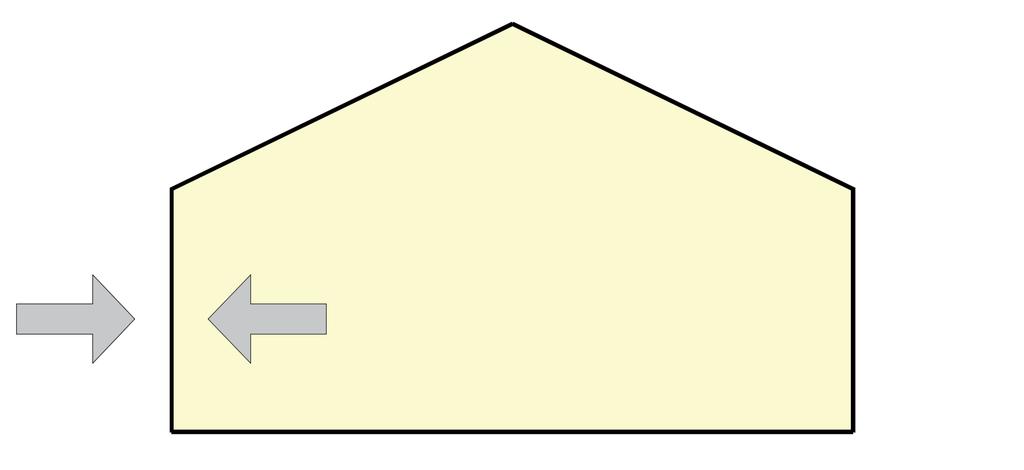

6 NRO DLA ŚCIAN ZEWNĘTRZNYCH PN-B Ochrona przeciwpożarowa budynków. Metoda badania stopnia rozprzestrzeniania ognia przez ściany zewnętrzne od strony zewnętrznej oraz zasady klasyfikacji Klasa reakcji na ogień (PN-EN i zał. 3 do WT) 6

7 NRO A NIEPALNOŚĆ DLA ŚCIAN ZEWNĘTRZNYCH NIEROZPRZESTRZENIANIE OGNIA dotyczy elementów budynku zależne od końcowego zastosowania (odnosi się do ściśle zdefiniowanego układu) stanowisko badawcze nie uwzględnia otworów w elemencie (okna, drzwi) od wewnątrz: klasa reakcji na ogień wg PN-EN klasy od A1; A2-s(1-3), d0; B-s(1-3), d0 od zewnątrz: rozprzestrzenianie ognia wg PN-B badanie w początkowej fazie rozwoju pożaru obserwujemy przez 15 minut zachowanie elementu, poczynając od 15 do 30 minuty od chwili zapalenia niewielkiego źródła ognia NIEPALNOŚĆ dotyczy materiałów i wyrobów budowlanych NIEzależne od końcowego zastosowania niezależne od otworów w elemencie (j.w.) klasa reakcji na ogień wg PN-EN klasy A1 oraz A2-s(1-3), d0 badanie w warunkach pożaru rozwiniętego sprawdzamy przez 30 minut zachowanie materiału w warunkach pożaru rozwijającego się wg krzywej standardowej 7

8 ZABEZPIECZENIE ŚCIANY ZEWNĘTRZNEJ NA GRANICY STREFY POŻAROWEJ Granicę stref pożarowych na styku ze ścianą zewnętrzną można zabezpieczyć w dwojaki sposób: 8

9 ZABEZPIECZENIE ŚCIANY ZEWNĘTRZNEJ NA GRANICY STREFY POŻAROWEJ Najczęściej granicę stref pożarowych zabezpiecza się w postaci 2 m pasa, wykonanego z materiałów niepalnych, o klasie odporności ogniowej EI 60. 9

10 PAS MIĘDZYKONDYGNACYJNY Ściany zewnętrze, podobnie jak pozostałe elementy budynku, należy wykonać jako nierozprzestrzeniające ognia. Wymaganie NRO dla ścian nie dotyczy tylko pasa międzykondygnacyjnego, a całej ściany! LUKA W PRZEPISACH Propozycja: Pas międzykondygnacyjny z materiałów niepalnych w klasie min. EI 60 STROP ODDZIELENIA PRZECIWPOŻAROWEGO Dopuszcza się wykonanie ścian zew. słabo rozprzestrzeniających ogień SRO: 1) ZL IV + 1K 2) ZL IV + N 3) PM o Q 500 MJ/m 2 + 1K 4) PM o Q MJ/m 2 + N 10

11 PRZEPISY + WIEDZA TECHNICZNA W PRAKTYCE Okładzina elewacyjna, jej zamocowania i izolacja cieplna ścian zewnętrznych powyżej 25 m od poziomu terenu muszą być wykonane z materiałów niepalnych. 11

12 PODSTAWOWE, MINIMALNE ODLEGŁOŚCI MIĘDZY BUDYNKAMI (L) = ZABEZPIECZENIE PRZED PROMIENIOWANIEM OD SĄSIEDNIEGO BUDYNKU OBJĘTEGO POŻAREM ZL PM PMx G budynki z zagrożeniem ludzi budynku produkcyjno magazynowe budynki PM z pom. zagrożonym wybuchem garaż 12

13 ODLEGŁOŚĆ MIĘDZY BUDYNKAMI ZALEŻY OD POWIERZCHNI ŚCIANY ZEWNĘTRZNEJ, NA KTÓREJ ZACHOWANO KLASĘ ODPORNOŚCI OGNIOWEJ W ZAKRESIE SZCZELNOŚCI OGNIOWEJ E (istotne przy elewacjach szklanych i mieszanych) ściana 1) zewnętrzna 2) 5 EI 120 (o i) EI 60 (o i) EI 30 (o i) EI 30 (o i) (-) L minimalna, wymagana odległość między budynkami ( 271 ust.1) 13

14 ZMNIEJSZENIE ODLEGŁOŚCI MIĘDZY BUDYNKAMI WYMAGA ZABEZPIECZENIA W POSTACI FRAGMENTÓW ŚCIAN BĘDĄCYCH ODDZIELENIAMI PPOŻ. L minimalna, wymagana przez WT odległość między budynkami ściana oddzielenia przeciwpożarowego 14

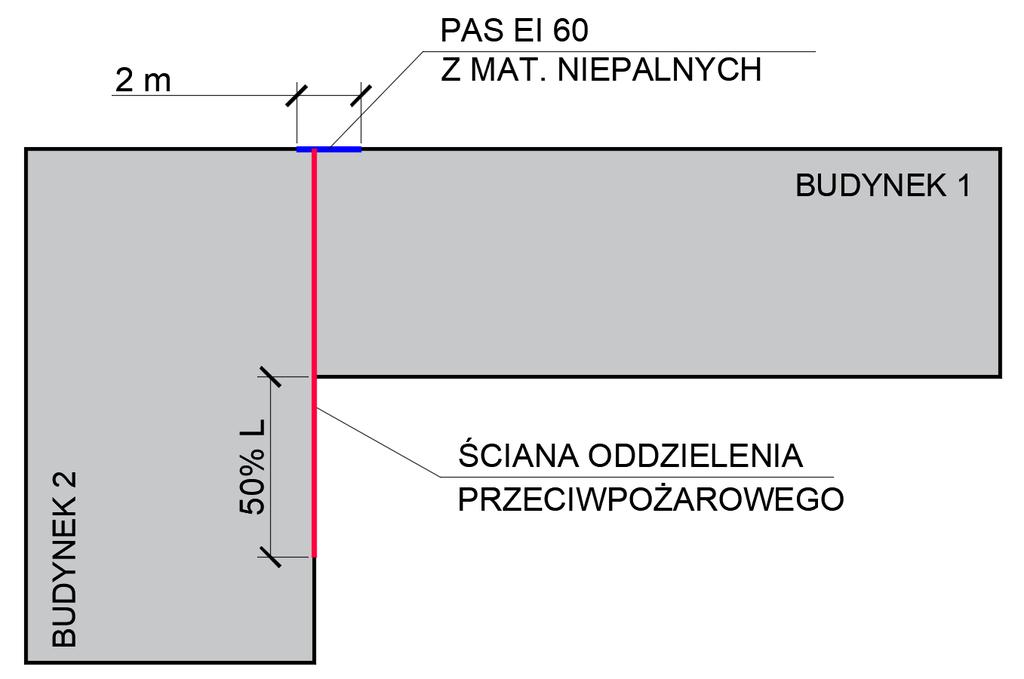

15 ZABEZPIECZENIE PPOŻ. ŚCIAN ZEW. DLA BUDYNKÓW PRZYLEGŁYCH L minimalna, wymagana przez WT odległość między budynkami ściana oddzielenia przeciwpożarowego 15

16 GDZIE NALEŻY ZABEZPIECZYĆ ELEWACJĘ? DLA CAŁYCH ELEWACJI: nieodpadanie elementów rozprzestrzenianie ognia 16

17 PRZEPISY Rozporządzenie MI z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ZASADY WIEDZY TECHNICZNEJ Uzasadnienie wyroku WSA w Opolu II SA/Op 54/15: "fachowe wiadomości" oparte na osiągnięciach aktualnej techniki i nauki, a także uzyskane w toku działalności praktycznej, czyli jest to pojęcie ogólne, które nie znajduje swojego odzwierciedlenia w przepisach 17

18 Ocieplenia elewacji budynków ETICS 18

19 BUDYNKI WYSOKIE ZDANIEM UBEZPIECZYCIELI Straty są redukowane przy zastosowaniu niepalnej elewacji oraz instalacji tryskaczowej. Niepalna elewacja zapewnia większe bezpieczeństwo niż instalacja tryskaczowa niepalna elewacja automatyczne tryskacze niepalna elewacja brak automatycznych tryskaczy palna elewacja automatyczne tryskacze palna elewacja brak automatycznych tryskaczy 19

20 PORÓWNANIE WYMAGAŃ ZABEZPIECZEŃ PRZECIWPOŻAROWYCH OCIEPLEŃ ETICS ZE STYROPIANEM O GR. 15 CM, NA ELEWACJI ŚREDNIOWYSOKIEGO BUDYNKU MIESZKALNEGO W RÓŻNYCH KRAJACH 20

21 ŹRÓDŁO WIEDZY TECHNICZNEJ ŚCIANY ZEWNĘTRZNE CEL: Ograniczanie rozprzestrzeniania ognia po elewacji ETICS do czasu rozpoczęcia akcji ratowniczogaśniczej 21

22 STREFY NA ELEWACJI WYMAGAJĄCE ZABEZPIECZENIA SUMA ZABEZPIECZEŃ OD OGNIA ZEW. I WEW. 22

23 ZABEZPIECZENIE PPOŻ. ELEWACJI Z OCIEPLENIEM ETICS ZE STYROPIANEM O GRUBOŚCI 10 CM Z ZASTOSOWANIEM BARIER OGNIOWYCH W POSTACI NIEPALNYCH PASÓW 23

24 ZABEZPIECZENIE PPOŻ. ELEWACJI Z OCIEPLENIEM ETICS ZE STYROPIANEM O GRUBOŚCI > 10 CM Z ZASTOSOWANIEM BARIER OGNIOWYCH 24

25 SYTUACJE, W KTÓRYCH ŚCIANY ŚLEPE WYMAGAJĄ TAKIEGO SAMEGO ZABEZPIECZENIA JAK ŚCIANY Z OKNAMI Ściany zaznaczone kolorem zielonym nawet jeżeli są ślepe powinny być zabezpieczone tak, jak ściany, które posiadają otwory. Wynika to z faktu, że sąsiadując z nimi, tworzą kąt sprzyjający tworzeniu efektu kominowego (< 120 ) i w konsekwencji szybszemu rozprzestrzenianiu ognia. 25

26 MIEJSCA SZCZEGÓLNE NA ELEWACJI, KTÓRE NALEŻY ZABEZPIECZYĆ 26

27 INŻYNIERIA BEZPIECZEŃSTWA POŻAROWEGO Analiza ryzyka pożarowego podstawą doboru zabezpieczeń 27

28 Dziękuję! PYTANIA? Możesz znaleźć mnie pod adresem 28
