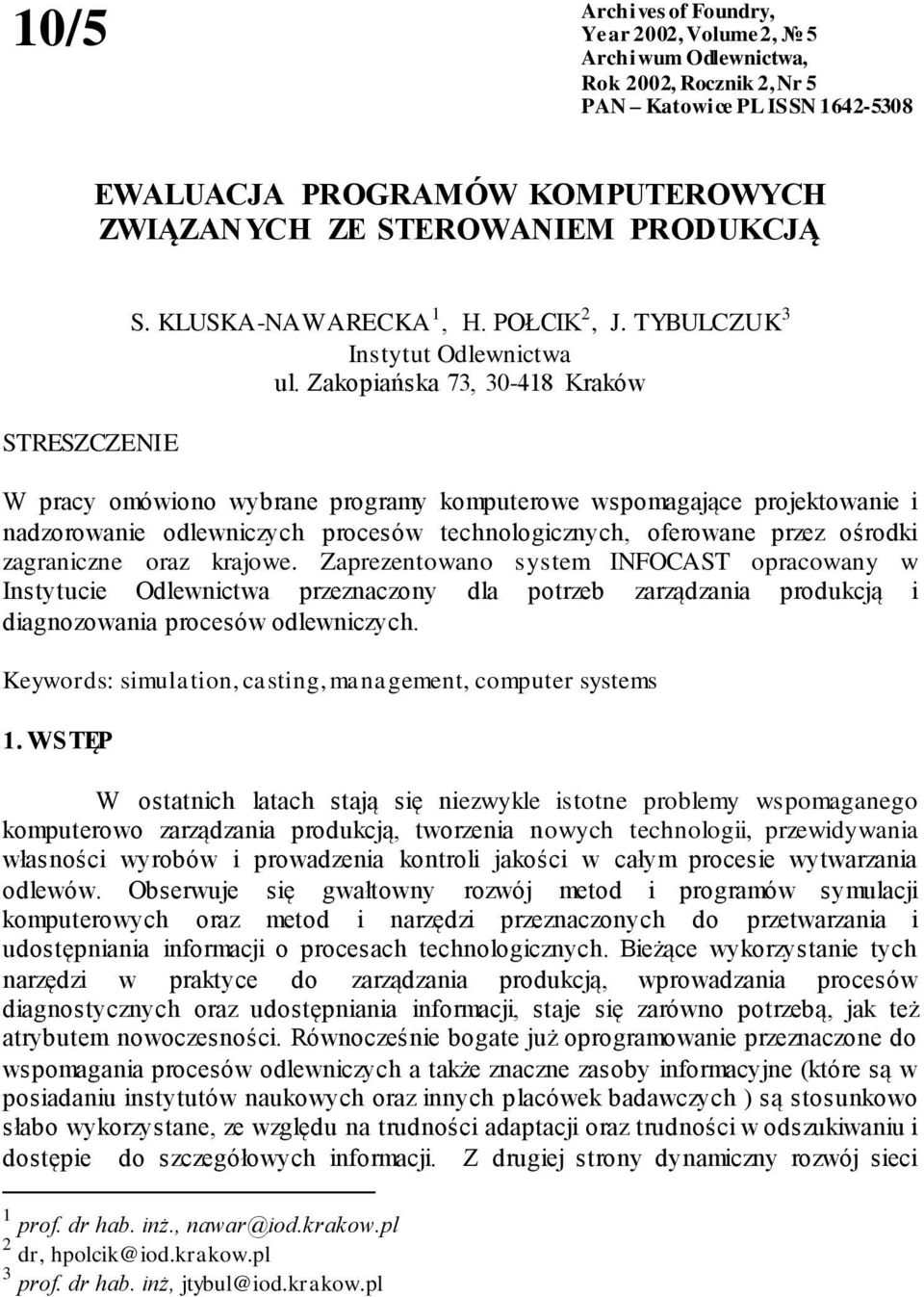

1 10/5 Archives of Foundry, Year 2002, Volume 2, 5 Archiwum Odlewnictwa, Rok 2002, Rocznik 2, Nr 5 PAN Katowice PL ISSN EWALUACJA PROGRAMÓW KOMPUTEROWYCH ZWIĄZANYCH ZE STEROWANIEM PRODUKCJĄ STRESZCZENIE S. KLUSKA-NAWARECKA 1, H. POŁCIK 2, J. TYBULCZUK 3 Instytut Odlewnictwa ul. Zakopiańska 73, Kraków W pracy omówiono wybrane programy komputerowe wspomagające projektowanie i nadzorowanie odlewniczych procesów technologicznych, oferowane przez ośrodki zagraniczne oraz krajowe. Zaprezentowano system INFOCAST opracowany w Instytucie Odlewnictwa przeznaczony dla potrzeb zarządzania produkcją i diagnozowania procesów odlewniczych. Keywords: simulation, casting, management, computer systems 1. WSTĘP W ostatnich latach stają się niezwykle istotne problemy wspomaganego komputerowo zarządzania produkcją, tworzenia nowych technologii, przewidywania własności wyrobów i prowadzenia kontroli jakości w całym procesie wytwarzania odlewów. Obserwuje się gwałtowny rozwój metod i programów symulacji komputerowych oraz metod i narzędzi przeznaczonych do przetwarzania i udostępniania informacji o procesach technologicznych. Bieżące wykorzystanie tych narzędzi w praktyce do zarządzania produkcją, wprowadzania procesów diagnostycznych oraz udostępniania informacji, staje się zarówno potrzebą, jak też atrybutem nowoczesności. Równocześnie bogate już oprogramowanie przeznaczone do wspomagania procesów odlewniczych a także znaczne zasoby informacyjne (które są w posiadaniu instytutów naukowych oraz innych placówek badawczych ) są stosunkowo słabo wykorzystane, ze względu na trudności adaptacji oraz trudności w odszukiwaniu i dostępie do szczegółowych informacji. Z drugiej strony dynamiczny rozwój sieci 1 prof. dr hab. inż., nawar@iod.krakow.pl 2 dr, hpolcik@iod.krakow.pl 3 prof. dr hab. inż, jtybul@iod.krakow.pl

2 81 komputerowych oraz technik multi-medialnych dostarcza środków technicznych i narzędzi programowych niezbędnych do wydobywania, przesyłania i prezentacji tych zasobów. 2. SYSTEMY WSPOMAGAJĄCE PROJEKTOWANIE I STEROWANIE PROCESÓW ODLEWNICZYCH W przedstawionej sytuacji zachodzi potrzeba tworzenia systemów dedykowanych dla określonych zastosowań, które realizują funkcje integracji niezbędnego oprogramowania i informacji w celu ich wykorzystania w konkretnych zadaniach, decyzyjnych i doradczych. Instytuty badawcze, biura projektowe i zakłady produkcyjne posiadają bogate zasoby informacyjne ( normy, katalogi wyrobów, karty kontroli, biblioteki specjalistyczne, opracowania naukowo-badawcze i tym podobne), które zostały przygotowane w tradycyjny sposób i przez to są stosunkowo słabo wykorzystywane. Placówki te posiadają również bogate wycinkowe oprogramowanie, które ze względów na brak swobodnego dostępu jest słabo wykorzystywane. W celu pokonania tych trudności tworzone są systemy informacyjne posadowione w sieciach rozległych z powodzeniem wdrażane do praktyki technologicznej, umożliwiające wykorzystanie tradycyjnego oprogramowania oraz ułatwiające dostęp do informacji. Do takich należą: oprogramowanie SAPR/3 wspomagające zarządzanie produkcja, CAD-CAE-CAM służące do wspomagania realizacji technologii odlewniczej, program CAD do modelowania geometrii odlewów i prac konstrukcyjnych. Ważną grupę systemów wspomagających przygotowanie i zarządzanie produkcją odlewów stanowi oprogarmowanie prezentowane przez American Foundrymen's Society, a w szczególnośći : - Synchro-32 - system zarządzania, przeznaczony dla różnych technologii odlewniczych. Swoim zakresem obejmuje między innymi planowanie produkcji i koszty. Ma mozliwości współpracy z innymi systemami. - R&Rpack program przeznaczony głównie do kopmpletnej statystycznej obórbki danych pomiarowych. - SQCpack - pakiet statystycznej kontroli jakości. - AFS Gating - program obliczania układów wlewowych. - Process Plus - umożliwia tworzenie użytecznych zestawień i kontrolnych raportów. Ponadto istnieje wiele programów autorskich opracowanych przez pracowników naukowych wyższych uczelni, PAN i instytutów branżowych dotyczących symulacji procesów stygnięcia, krzepnięcia oraz krystalizacji czystych metali i stopów. Najczęściej są to programy opracowane dla 2D, natomiast niektóre realizują symulację w 3D. Programy te doskonale służą do rozwoju badań krzepnięcia i stygnięcia odlewów. W zakresie projektowania odlewów, w ostatnich latach wykorzystywane są systemy zainstalowane na superkomputerach w dużych ośrodkach obliczeniowych.

3 82 W Polsce południowej jednym z lepiej wyposażonych ośrodków komputerowych jest Akademickie Centrum Komputerowe ACK-CYFRONET w Krakowie, gdzie pracują komputery dużej mocy ( takie jak CONVEX SPP11000/XA wyposażony w 16 procesorów HP PA-RISC 700 z pamięcią operacyjną 1.5 GB). Z pośród zainstalowanych w Cyfronecie programów, z punktu widzenia obliczeń cieplnych na uwagę zasługują MSC/NASTRAN, ABAQUS oraz AVS. MSC/NASTRAN wspomaga rozwiązywanie złożonych problemów inżynierskich przy pomocy metody elementów skończonych. Przy użyciu tego programu można rozwiązywać między innymi problemy związane z przepływem ciepła i analizą kompozytów. MSC/NASTRAN zawiera bogate i przetestowane biblioteki elementów skończonych, biblioteki modeli materiałów, a także biblioteki procedur analizy stanu naprężeń, odkształceń oraz ustalonego i nieustalonego przepływu ciepła. ABAQUS jest pakietem, który wykorzystuje metodę elementów skończonych do analizy różnych zagadnień naukowych i inżynierskich, w tym również do problemów związanych z przepływem ciepła. Zawiera bogate biblioteki materiałów, elementów i procedur oraz zestaw opcji umożliwiających graficzne przedstawianie rezultatów, a także ich animacje. MAGMA jest komercyjnym programem do modelowania procesów cieplnych zainstalowanym m.in. w Instytucie Odlewnictwa w Krakowie 3. BAZY WIEDZY W PROCESACH ODLEWNICZYCH 3.1 Monitorowanie procesu wytwarzania odlewów Istotną rolę w podejmowaniu wszelkiego rodzaju decyzji odgrywa otrzymywanie rzetelnych, aktualnych informacji dotyczących podmiotu decyzji. Dla kierowania produkcją niezbędnym jest również posiadanie kompleksowych informacji charakteryzujących na bieżąco stan procesu technologicznego, który powinien mieć swoje odzwierciedlenie w wartościach liczbowych (ws zystkich lub wybranych) parametrów procesu. Dozór techniczny winien śledzić na bieżąco proces produkcyjny, jednakże dostarczanie wszystkich wyników kontrolno-pomiarowych jest niecelowe ze względu na ich dużą objętość i małą czytelność. Rola komputerowego systemu informacyjnego polega na przekazywaniu kierującym produkcją pewnych wskaźników liczbowych, które są wynikiem przetwarzania danych kontrolno-pomiarowych. Wskaźniki te pozwalają zidentyfikować operacje wywołujące ewentualne nieprawidłowości w procesie technologicznym. Integralną częścią takiego systemu jest baza danych, zawierająca zarówno normy charakteryzujące wymagania odbiorców jak też wielkości opisujące rzeczywiste warunki technologiczne, co ułatwia porównywanie zgodności przebiegu procesu produkcyjnego z oczekiwaniami. Głębsza analiza ewentualnych nieprawidłowości w realizacji procesu technologicznego, poza danymi bieżącymi, wymaga posiadania

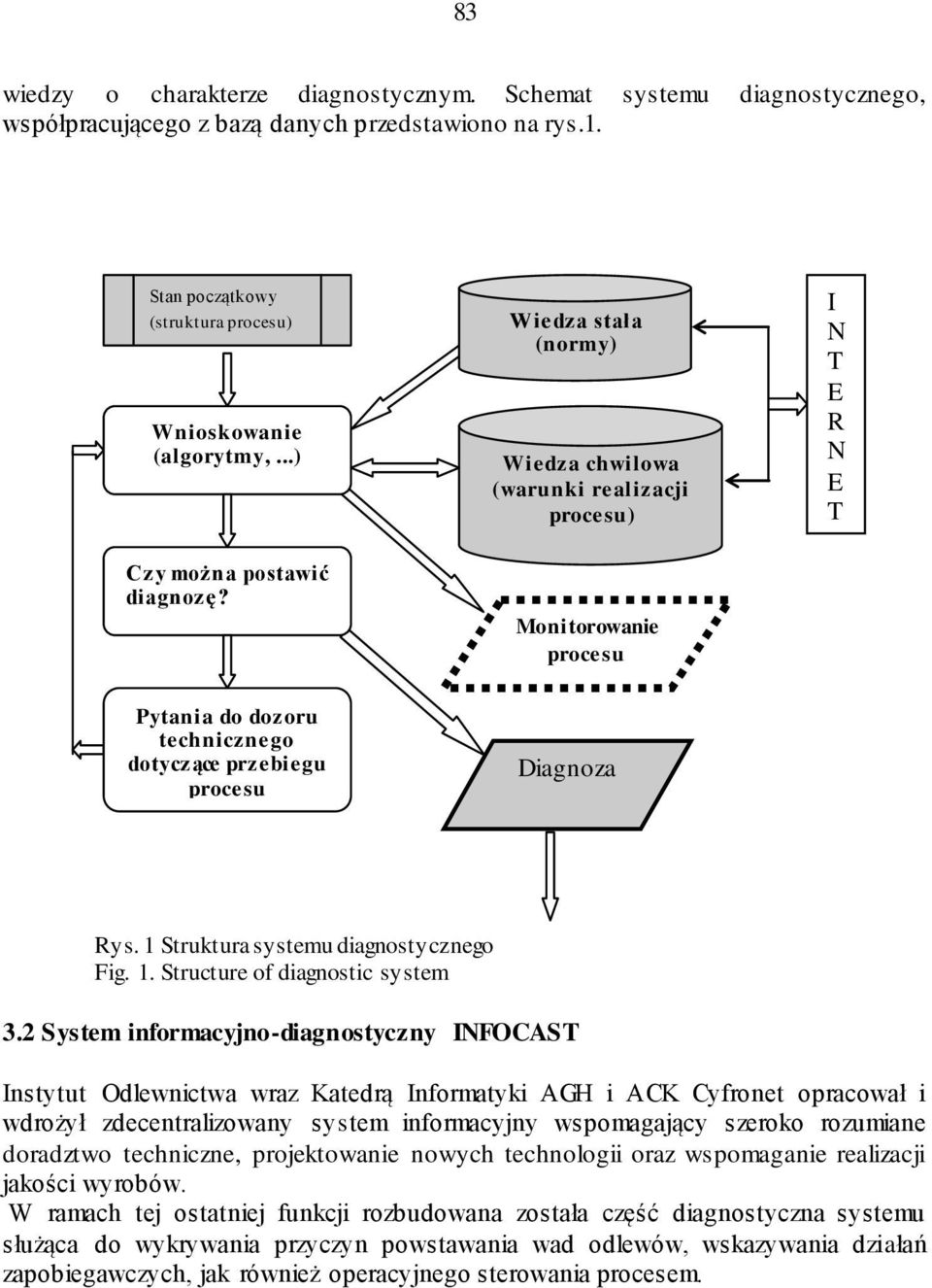

4 83 wiedzy o charakterze diagnostycznym. Schemat systemu diagnostycznego, współpracującego z bazą danych przedstawiono na rys.1. Stan początkowy (struktura procesu) Wnioskowanie (algorytmy,...) Wiedza stała (normy) Wiedza chwilowa (warunki realizacji procesu) I N T E R N E T Czy można postawić diagnozę? Monitorowanie procesu Pytania do dozoru technicznego dotyczące przebiegu procesu Diagnoza Rys. 1 Struktura systemu diagnostycznego Fig. 1. Structure of diagnostic system 3.2 System informacyjno-diagnostyczny INFOCAST Instytut Odlewnictwa wraz Katedrą Informatyki AGH i ACK Cyfronet opracował i wdrożył zdecentralizowany system informacyjny wspomagający szeroko rozumiane doradztwo techniczne, projektowanie nowych technologii oraz wspomaganie realizacji jakości wyrobów. W ramach tej ostatniej funkcji rozbudowana została część diagnostyczna systemu służąca do wykrywania przyczyn powstawania wad odlewów, wskazywania działań zapobiegawczych, jak również operacyjnego sterowania procesem.

5 84 Rys. 2 Struktura systemu INFOCAST Fig. 2. Structure of INFOCAST system Doradztwo to jest wspomagane bazą złożoną ze źródeł literaturowych oraz norm krajowych i międzynarodowych. W systemie INFOCAST zgromadzono informacje, które mogą być wykorzystywane nie tylko w przemyśle odlewniczym, ale także w przemyśle motoryzacyjnym, lotniczym, obrabiarkowym, górniczym, kolejnictwie, przemyśle chemicznym i cementowym oraz innych gałęziach przemysłu. Bazy te stanowią istotny element poprawy efektywności zarządzania oraz rozwoju tych przemysłów. Komputerowy system informacyjny INFOCAST (rys.2) zawiera informacje o: artykułach z czasopism krajowych i zagranicznych wraz z ich abstraktami, pracach badawczych, referatach z Międzynarodowych Kongresów Odlewniczych - baza "SINTE", normach polskich, międzynarodowych, europejskich (docelowo o normach zagranicznych wybranych krajów) - baza "NORCAST",
