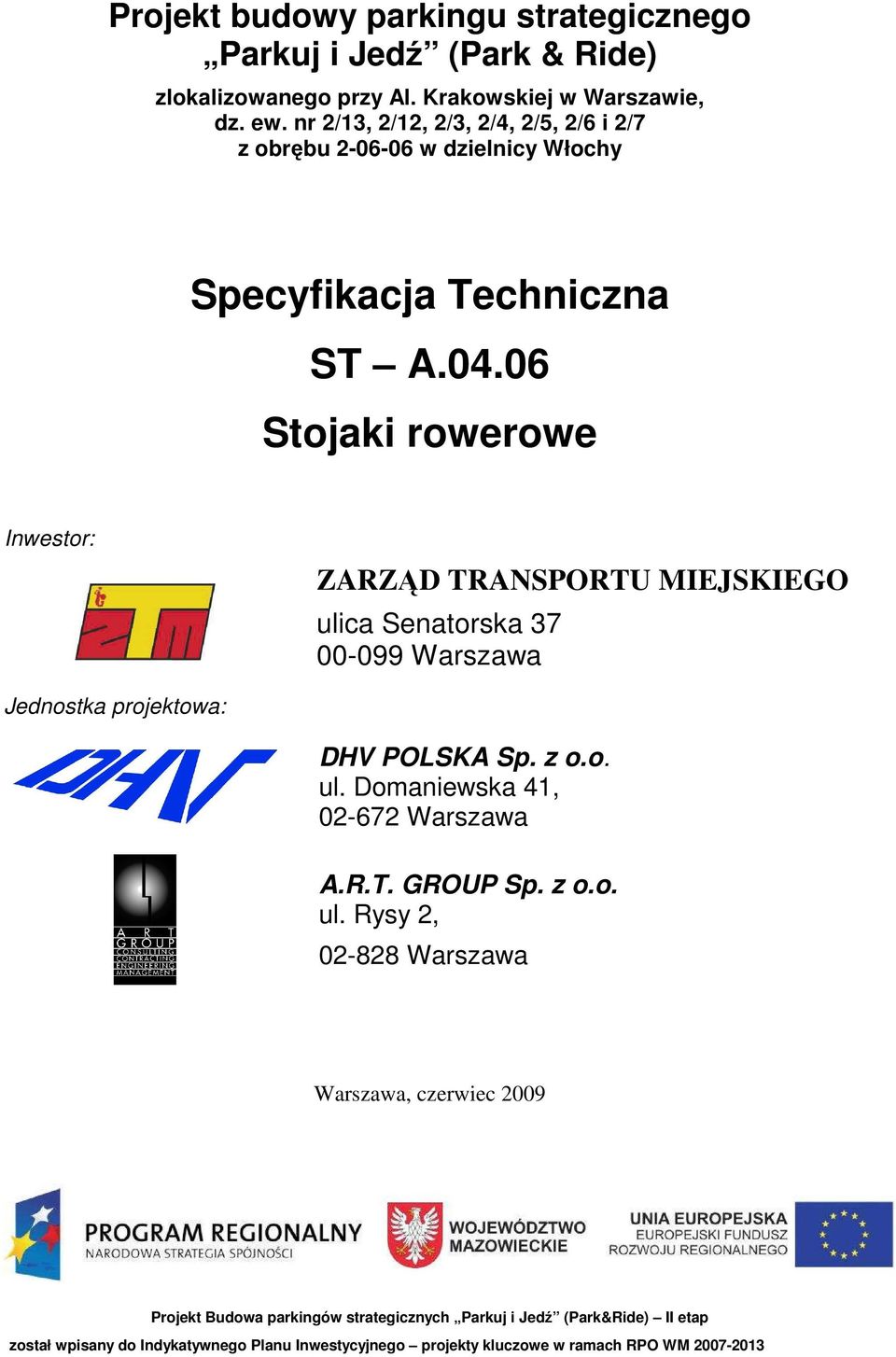

1 Projekt budowy parkingu strategicznego Parkuj i Jedź (Park & Ride), dz. ew. nr 2/13, 2/12, 2/3, 2/4, 2/5, 2/6 i 2/7 z obrębu w dzielnicy Włochy Specyfikacja Techniczna ST A Stojaki rowerowe Inwestor: ZARZĄD TRANSPORTU MIEJSKIEGO ulica Senatorska Warszawa Jednostka projektowa: DHV POLSKA Sp. z o.o. ul. Domaniewska 41, Warszawa A.R.T. GROUP Sp. z o.o. ul. Rysy 2, Warszawa Warszawa, czerwiec 2009 Projekt Budowa parkingów strategicznych Parkuj i Jedź (Park&Ride) II etap został wpisany do Indykatywnego Planu Inwestycyjnego projekty kluczowe w ramach RPO WM

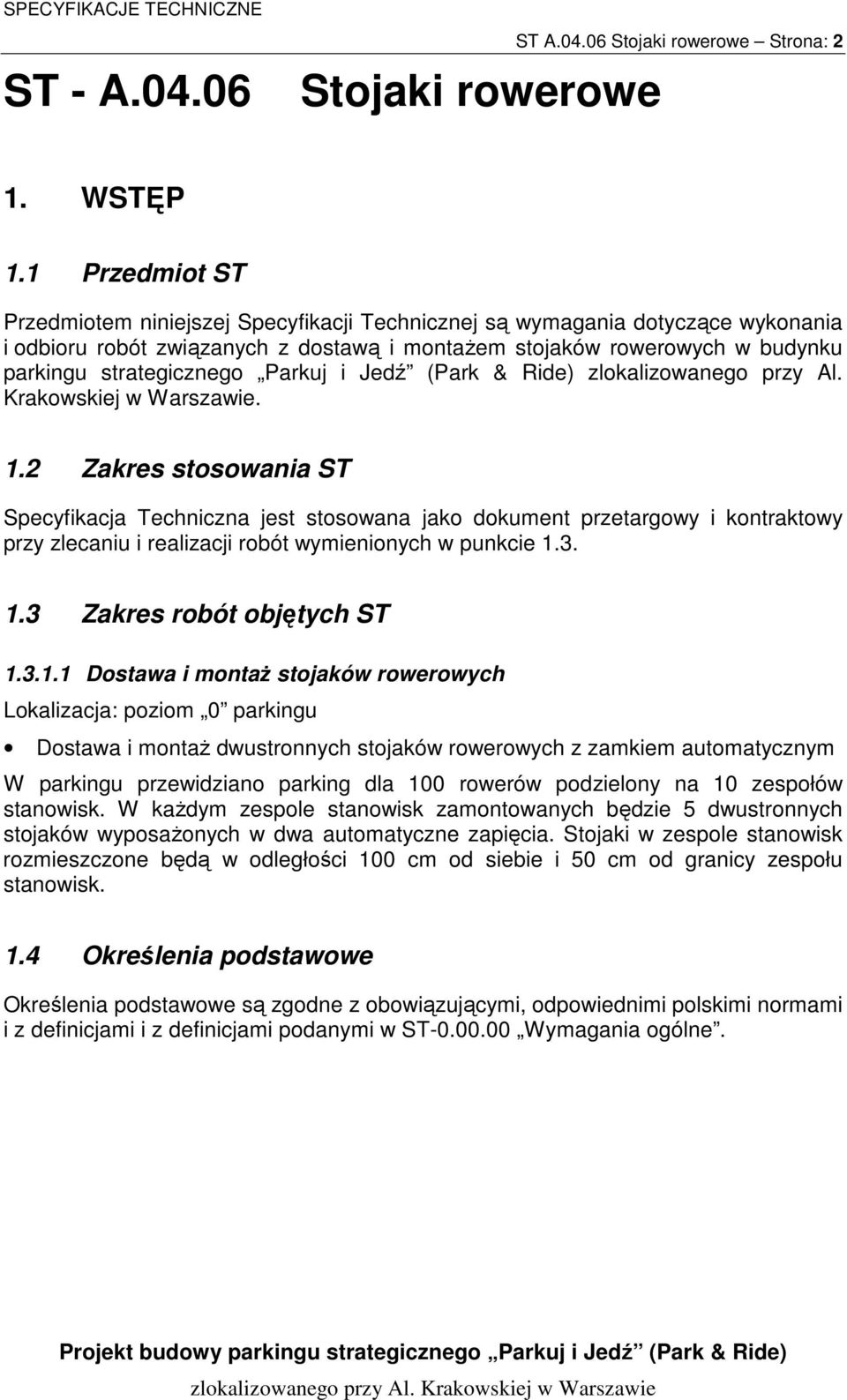

2 ST - A Stojaki rowerowe ST A Stojaki rowerowe Strona: 2 1. WSTĘP 1.1 Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z dostawą i montaŝem stojaków rowerowych w budynku parkingu strategicznego Parkuj i Jedź (Park & Ride) zlokalizowanego przy Al. Krakowskiej w Warszawie. 1.2 Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Dostawa i montaŝ stojaków rowerowych Lokalizacja: poziom 0 parkingu Dostawa i montaŝ dwustronnych stojaków rowerowych z zamkiem automatycznym W parkingu przewidziano parking dla 100 rowerów podzielony na 10 zespołów stanowisk. W kaŝdym zespole stanowisk zamontowanych będzie 5 dwustronnych stojaków wyposaŝonych w dwa automatyczne zapięcia. Stojaki w zespole stanowisk rozmieszczone będą w odległości 100 cm od siebie i 50 cm od granicy zespołu stanowisk. 1.4 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami i z definicjami podanymi w ST Wymagania ogólne.

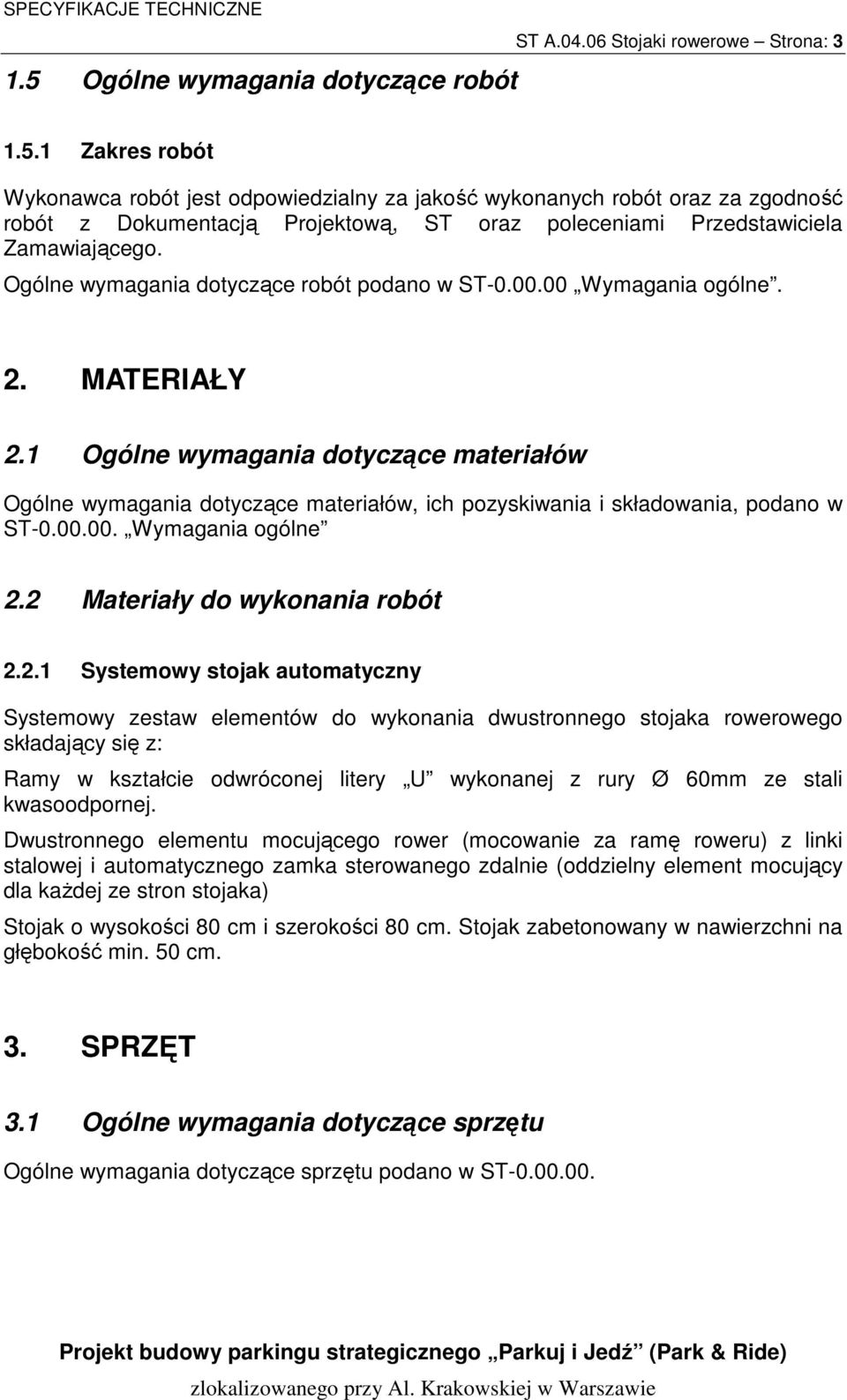

3 1.5 Ogólne wymagania dotyczące robót ST A Stojaki rowerowe Strona: Zakres robót Wykonawca robót jest odpowiedzialny za jakość wykonanych robót oraz za zgodność robót z Dokumentacją Projektową, ST oraz poleceniami Przedstawiciela Zamawiającego. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne. 2. MATERIAŁY 2.1 Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne 2.2 Materiały do wykonania robót Systemowy stojak automatyczny Systemowy zestaw elementów do wykonania dwustronnego stojaka rowerowego składający się z: Ramy w kształcie odwróconej litery U wykonanej z rury Ø 60mm ze stali kwasoodpornej. Dwustronnego elementu mocującego rower (mocowanie za ramę roweru) z linki stalowej i automatycznego zamka sterowanego zdalnie (oddzielny element mocujący dla kaŝdej ze stron stojaka) Stojak o wysokości 80 cm i szerokości 80 cm. Stojak zabetonowany w nawierzchni na głębokość min. 50 cm. 3. SPRZĘT 3.1 Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST

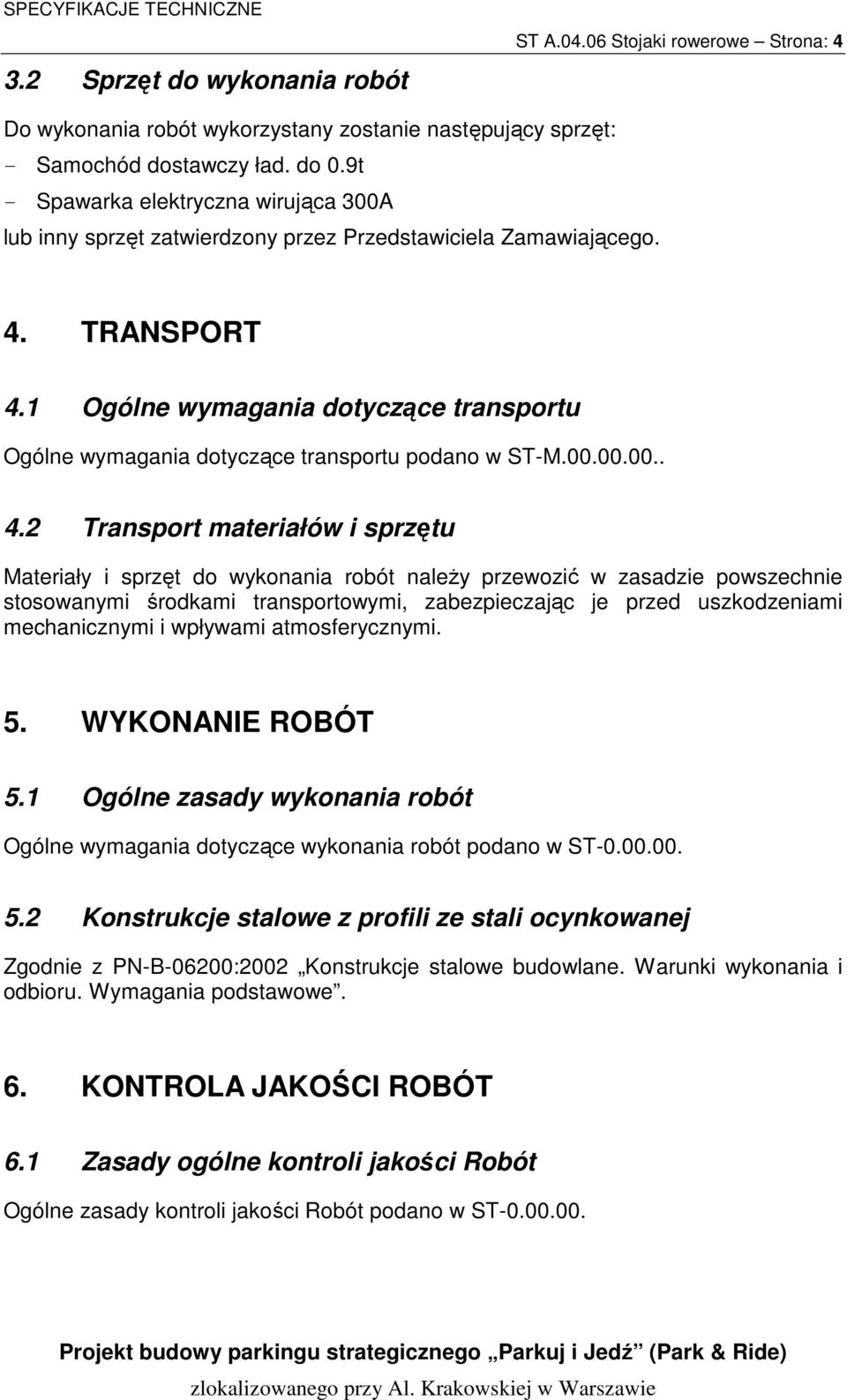

4 3.2 Sprzęt do wykonania robót ST A Stojaki rowerowe Strona: 4 Do wykonania robót wykorzystany zostanie następujący sprzęt: - Samochód dostawczy ład. do 0.9t - Spawarka elektryczna wirująca 300A lub inny sprzęt zatwierdzony przez Przedstawiciela Zamawiającego. 4. TRANSPORT 4.1 Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST-M Transport materiałów i sprzętu Materiały i sprzęt do wykonania robót naleŝy przewozić w zasadzie powszechnie stosowanymi środkami transportowymi, zabezpieczając je przed uszkodzeniami mechanicznymi i wpływami atmosferycznymi. 5. WYKONANIE ROBÓT 5.1 Ogólne zasady wykonania robót Ogólne wymagania dotyczące wykonania robót podano w ST Konstrukcje stalowe z profili ze stali ocynkowanej Zgodnie z PN-B-06200:2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. 6. KONTROLA JAKOŚCI ROBÓT 6.1 Zasady ogólne kontroli jakości Robót Ogólne zasady kontroli jakości Robót podano w ST

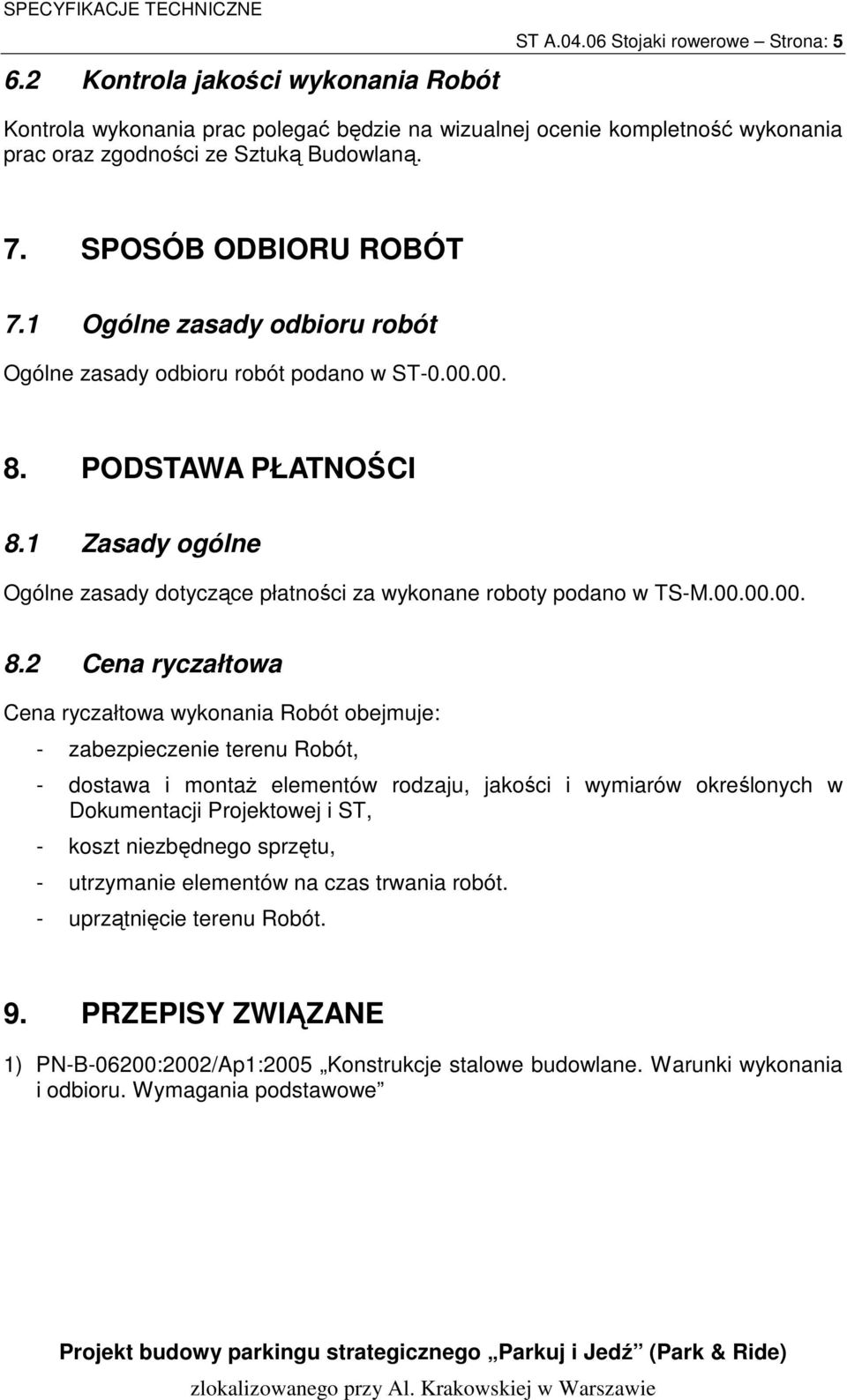

5 6.2 Kontrola jakości wykonania Robót ST A Stojaki rowerowe Strona: 5 Kontrola wykonania prac polegać będzie na wizualnej ocenie kompletność wykonania prac oraz zgodności ze Sztuką Budowlaną. 7. SPOSÓB ODBIORU ROBÓT 7.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST PODSTAWA PŁATNOŚCI 8.1 Zasady ogólne Ogólne zasady dotyczące płatności za wykonane roboty podano w TS-M Cena ryczałtowa Cena ryczałtowa wykonania Robót obejmuje: - zabezpieczenie terenu Robót, - dostawa i montaŝ elementów rodzaju, jakości i wymiarów określonych w Dokumentacji Projektowej i ST, - koszt niezbędnego sprzętu, - utrzymanie elementów na czas trwania robót. - uprzątnięcie terenu Robót. 9. PRZEPISY ZWIĄZANE 1) PN-B-06200:2002/Ap1:2005 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe
