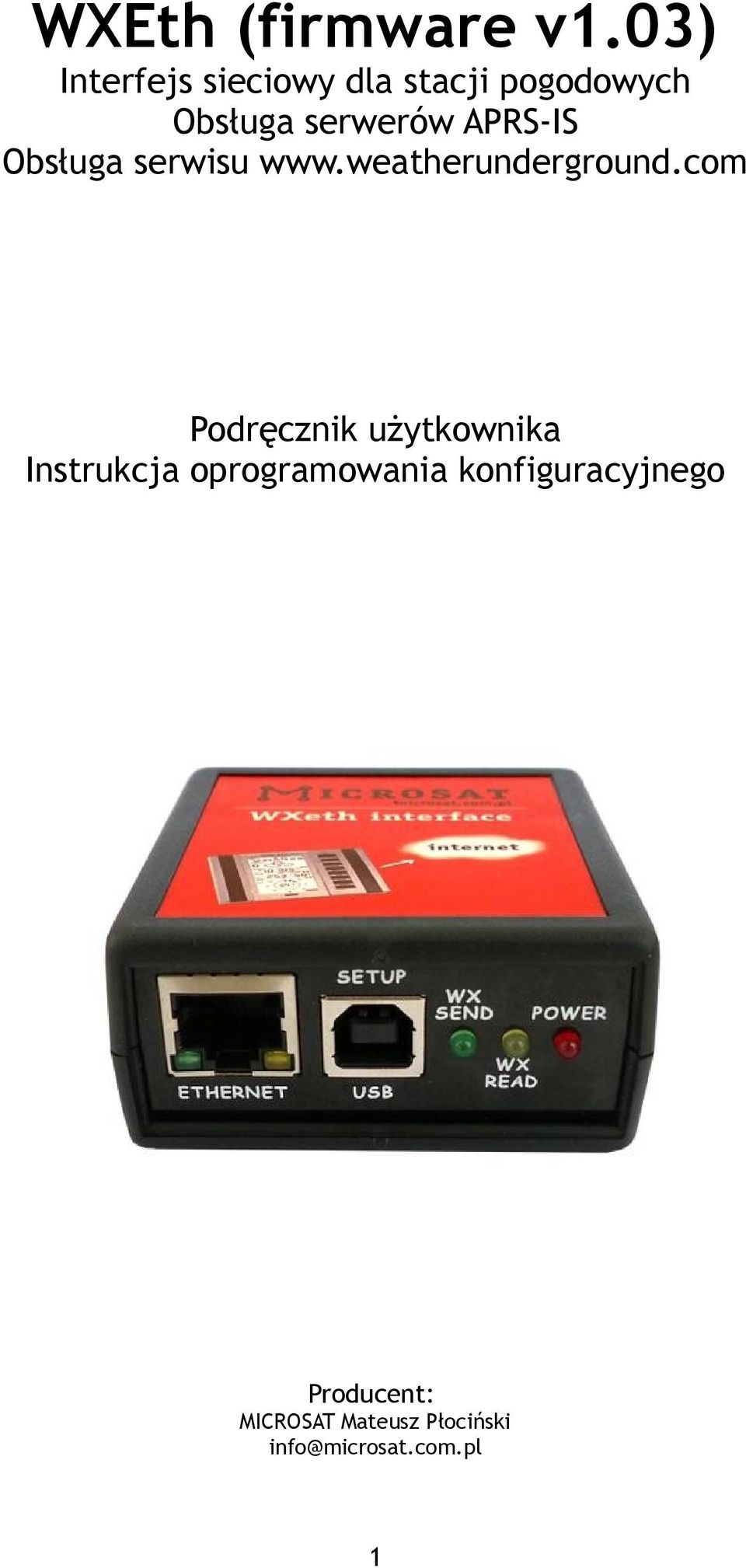

1 WXEth (firmware v1.03) Interfejs sieciowy dla stacji pogodowych Obsługa serwerów APRS-IS Obsługa serwisu Podręcznik użytkownika Instrukcja oprogramowania konfiguracyjnego Producent: MICROSAT Mateusz Płociński 1

APRS-IS Obsługa serwisu www.weatherunderground.

2 Spis treści 1. Parametry techniczne urządzenia Opis urządzenia Obsługiwane stacje pogodowe Obsługiwane serwisy pogodowe Podłączanie stacji pogodowej Stacje WS-2300, WS Stacje Peet Bros Ultimeter Konfiguracja urządzenia Wejście w tryb konfiguracji Zakładka Device setup Zakładka Date/time setup Zakładka WeatherUnderground Zakładka APRS-IS...9 2

Konfiguracja urządzenia...5 4.1. Wejście w tryb konfiguracji...5 4.2. Zakładka Device setup...6 4.3.

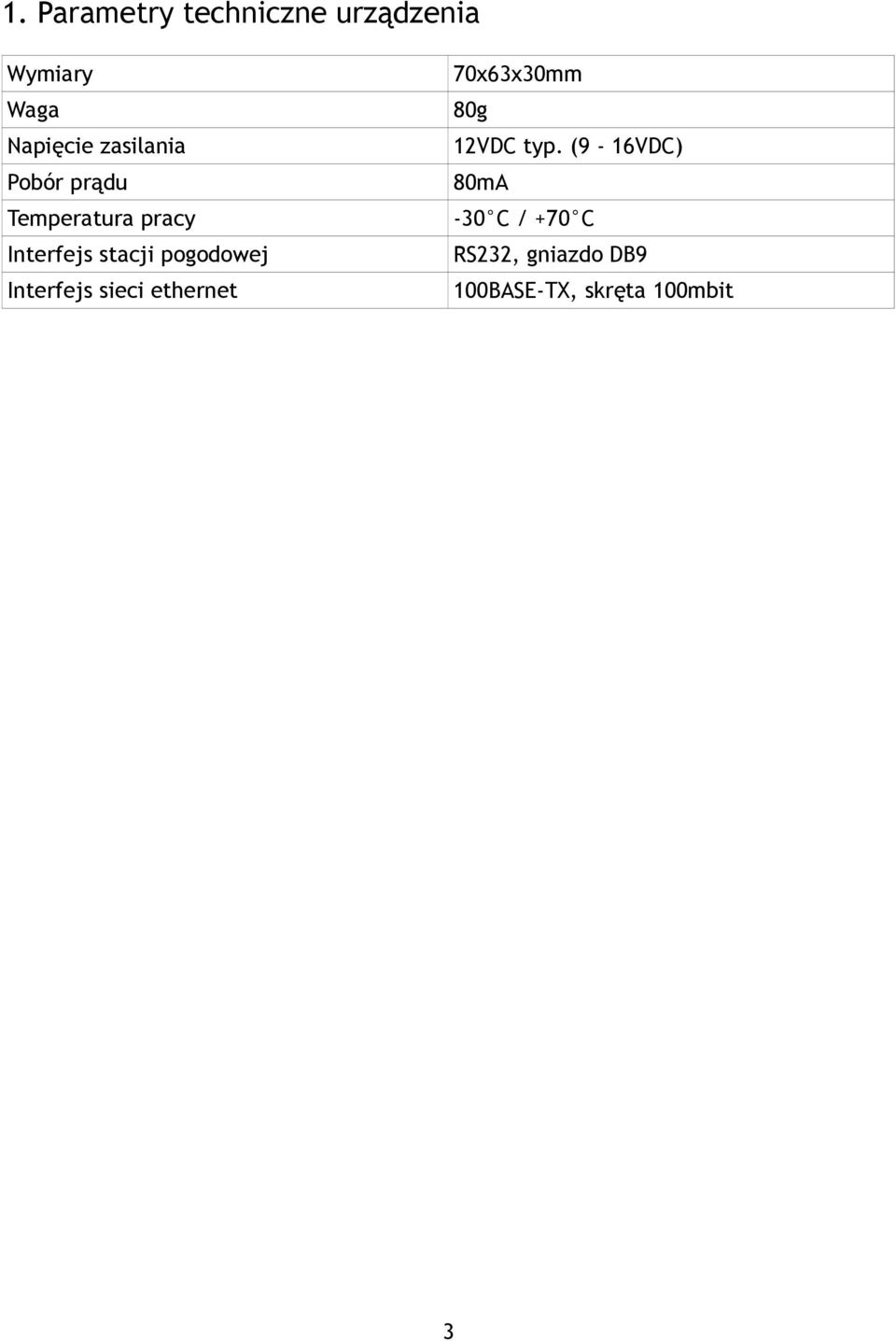

3 1. Parametry techniczne urządzenia Wymiary Waga Napięcie zasilania Pobór prądu Temperatura pracy Interfejs stacji pogodowej Interfejs sieci ethernet 70x63x30mm 80g 12VDC typ. (9-16VDC) 80mA -30 C / +70 C RS232, gniazdo DB9 100BASE-TX, skręta 100mbit 3

pogodowej Interfejs sieci ethernet 70x63x30mm 80g 12VDC typ.

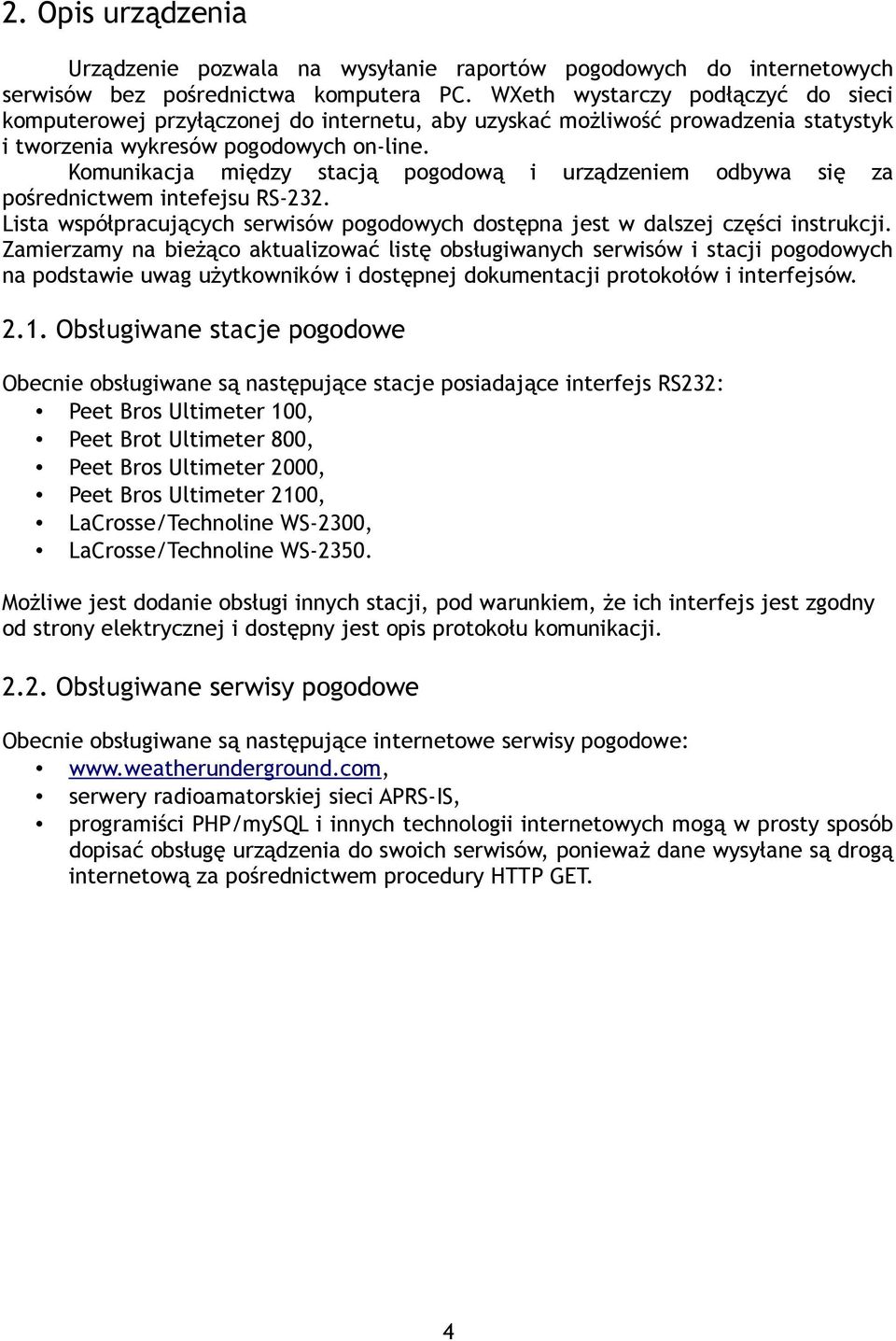

4 2. Opis urządzenia Urządzenie pozwala na wysyłanie raportów pogodowych do internetowych serwisów bez pośrednictwa komputera PC. WXeth wystarczy podłączyć do sieci komputerowej przyłączonej do internetu, aby uzyskać możliwość prowadzenia statystyk i tworzenia wykresów pogodowych on-line. Komunikacja między stacją pogodową i urządzeniem odbywa się za pośrednictwem intefejsu RS-232. Lista współpracujących serwisów pogodowych dostępna jest w dalszej części instrukcji. Zamierzamy na bieżąco aktualizować listę obsługiwanych serwisów i stacji pogodowych na podstawie uwag użytkowników i dostępnej dokumentacji protokołów i interfejsów Obsługiwane stacje pogodowe Obecnie obsługiwane są następujące stacje posiadające interfejs RS232: Peet Bros Ultimeter 100, Peet Brot Ultimeter 800, Peet Bros Ultimeter 2000, Peet Bros Ultimeter 2100, LaCrosse/Technoline WS-2300, LaCrosse/Technoline WS Możliwe jest dodanie obsługi innych stacji, pod warunkiem, że ich interfejs jest zgodny od strony elektrycznej i dostępny jest opis protokołu komunikacji Obsługiwane serwisy pogodowe Obecnie obsługiwane są następujące internetowe serwisy pogodowe: serwery radioamatorskiej sieci APRS-IS, programiści PHP/mySQL i innych technologii internetowych mogą w prosty sposób dopisać obsługę urządzenia do swoich serwisów, ponieważ dane wysyłane są drogą internetową za pośrednictwem procedury HTTP GET. 4

Komunikacja między stacją pogodową i urządzeniem odbywa się za pośrednictwem intefejsu RS-232. Lista współpracujących serwisów pogodowych dostępna jest w dalszej części instrukcji.

5 3. Podłączanie stacji pogodowej Od strony okablowania podłączenie stacji pogodowej ogranicza się do podłączenia przewodu RS232 stacji do urządzenia WXEth Stacje WS-2300, WS-2350 Powyższe stacje różnią się jedynie tym, że do WS-2350 producent dołożył zewnętrzną przejściówkę USB->RS232, której nie stosujemy w przypadku WXEth. Dlatego w obu przypadkach należy podłączyć przewód RS232 stacji do gniazda DB9 urządzenia Stacje Peet Bros Ultimeter W przypadku stacji pogodowych Peet Bros Ultimeter należy podłączyć przewód RS232 ze stacji do gniazda DB9 urządzenia. Stacje należy następnie przestawić ręcznie w tryb wysyłania danych data logger. Zgodnie z instrukcją producenta należy przytrzymać wciśnięte przez 3 sekundy przyciski CLEAR + WIND SPEED aby uaktywnić tryb data logger. 4. Konfiguracja urządzenia 4.1. Wejście w tryb konfiguracji Konfiguracja urządzenia jest realizowana za pośrednictwem interfejsu USB z poziomu aplikacji PC systemu Windows. W celu wejścia w tryb konfiguracji należy: odłączyć zasilanie urządzenia, podłączyć przewód USB do komputera PC, podłączyć zasilanie urządzenia, wejście w tryb konfiguracji następuje po wykryciu podłączenia USB podczas włączania urządzenia, dlatego przewód USB należy podłączyć przy wyłączonym zasilaniu. tryb konfiguracji sygnalizowany jest migającą diodą POWER. Aby wejść w tryb normalnej pracy urządzenia należy: odłączyć zasilanie urządzenia, odłączyć przewód USB od urządzenia, podłączyć zasilanie urządzenia, tryb normalnej pracy urządzenia sygnalizowany jest ciągłym świeceniem diody POWER. 5

Dlatego w obu przypadkach należy podłączyć przewód RS232 stacji do gniazda DB9 urządzenia. 3.2. Stacje Peet Bros Ultimeter W przypadku stacji pogodowych Peet Bros Ultimeter należy podłączyć przewód RS232 ze stacji do gniazda DB9 urządzenia.

6 4.2. Zakładka Device setup Poniżej przedstawiono wygląd okna Device setup : Przyciski menu głównego aplikacji: Configuration->Read from device odczyt aktualnej konfiguracji urządzenia, Configuration->Write do device zapis aktualnej konfiguracji do urządzenia, Firmware->Upgrade firmware zapis nowej wersji oprogramowania urządzenia. Pola zakładki Device setup : Weather station pole wyboru modelu stacji pogodowej, Weather service pole wyboru serwisu pogodowego, Device IP tu należy wpisać adres IP, który przydzielimy dla urządzenia, Device netmask maska podsieci, zazwyczaj pozostaje bez zmian, Device gateway adres IP routera internetowego dla sieci, w której pracuje WXEth. Urządzenie pracuje w trybie statycznie przyznawanego adresu IP. W związku z tym użytkownik musi wiedzieć jakie są ustawienia jego sieci lokalnej i routera internetowego. 6

Pola zakładki Device setup : Weather station pole wyboru modelu stacji pogodowej, Weather service pole wyboru serwisu pogodowego, Device IP tu należy wpisać adres IP, który przydzielimy dla

4.3. Zakładka Date/time setup Poniżej przedstawiono wygląd okna Date/time setup : Pola zakładki Date/time setup : Upload PC system time on config save zaznaczenie tej opcji powoduje wgranie

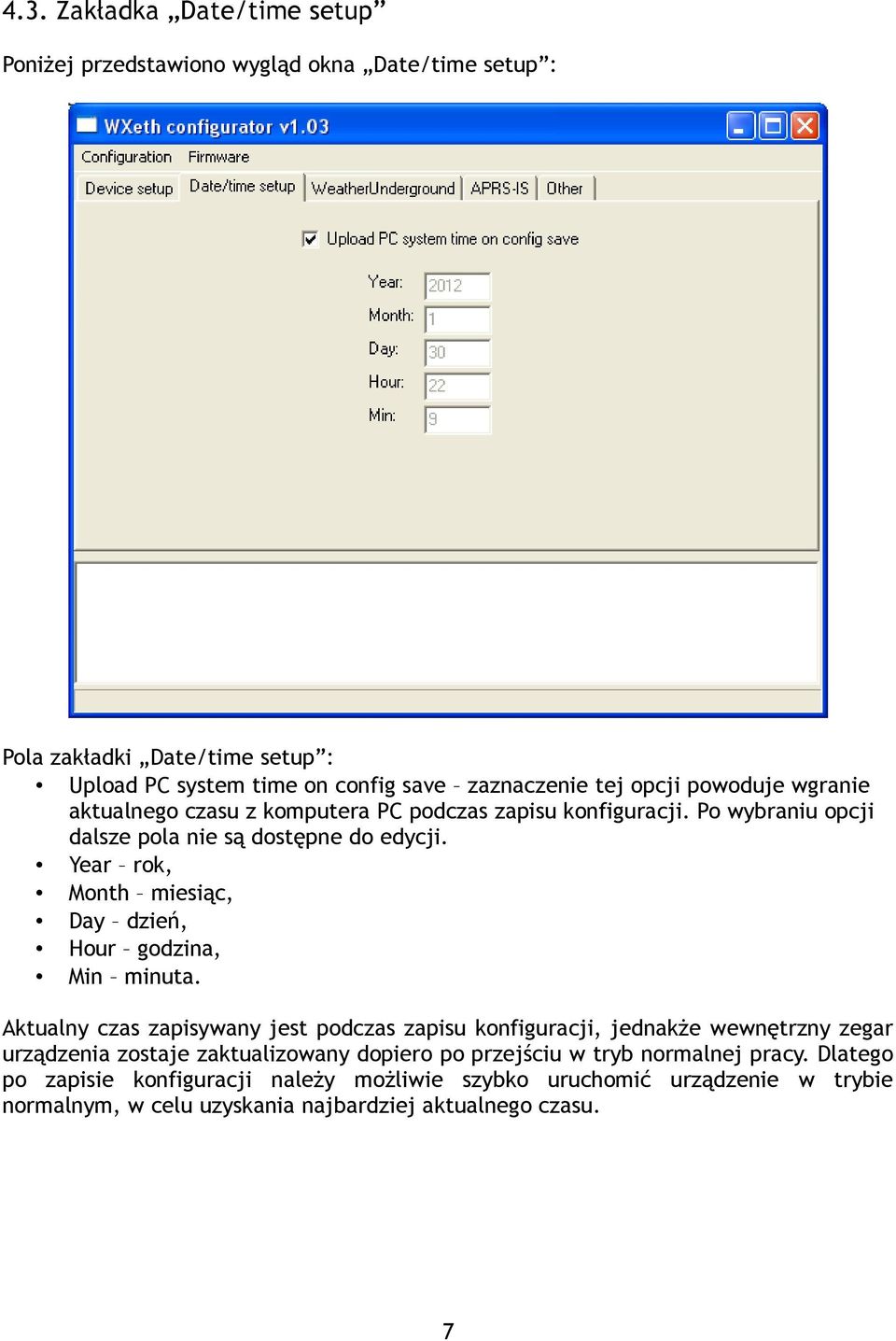

7 4.3. Zakładka Date/time setup Poniżej przedstawiono wygląd okna Date/time setup : Pola zakładki Date/time setup : Upload PC system time on config save zaznaczenie tej opcji powoduje wgranie aktualnego czasu z komputera PC podczas zapisu konfiguracji. Po wybraniu opcji dalsze pola nie są dostępne do edycji. Year rok, Month miesiąc, Day dzień, Hour godzina, Min minuta. Aktualny czas zapisywany jest podczas zapisu konfiguracji, jednakże wewnętrzny zegar urządzenia zostaje zaktualizowany dopiero po przejściu w tryb normalnej pracy. Dlatego po zapisie konfiguracji należy możliwie szybko uruchomić urządzenie w trybie normalnym, w celu uzyskania najbardziej aktualnego czasu. 7

Year rok, Month miesiąc, Day dzień, Hour godzina, Min minuta.

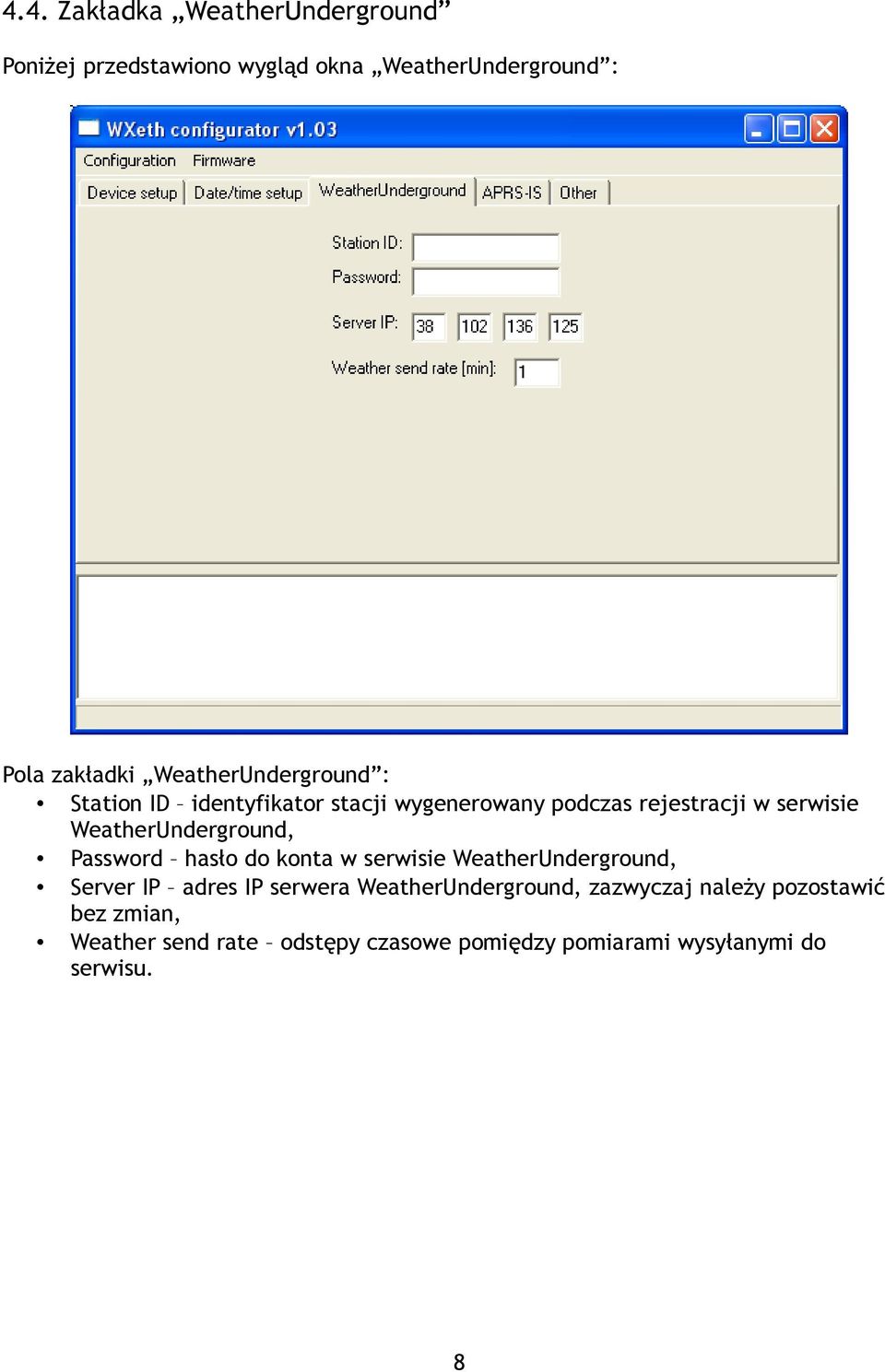

8 4.4. Zakładka WeatherUnderground Poniżej przedstawiono wygląd okna WeatherUnderground : Pola zakładki WeatherUnderground : Station ID identyfikator stacji wygenerowany podczas rejestracji w serwisie WeatherUnderground, Password hasło do konta w serwisie WeatherUnderground, Server IP adres IP serwera WeatherUnderground, zazwyczaj należy pozostawić bez zmian, Weather send rate odstępy czasowe pomiędzy pomiarami wysyłanymi do serwisu. 8

WeatherUnderground, Password hasło do konta w serwisie WeatherUnderground, Server IP adres IP serwera

4.5. Zakładka APRS-IS Serwisy internetowe APRS-IS przeznaczone są dla licencjonowanych radioamatorów. W celu wykorzystania tej usługi należy uzyskać znak i hasło do serwera APRS-IS.

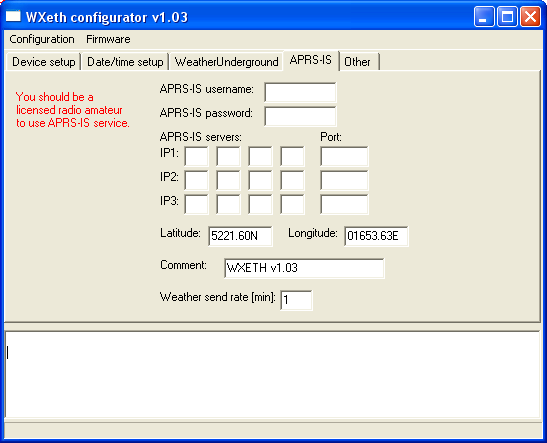

9 4.5. Zakładka APRS-IS Serwisy internetowe APRS-IS przeznaczone są dla licencjonowanych radioamatorów. W celu wykorzystania tej usługi należy uzyskać znak i hasło do serwera APRS-IS. Poniżej przedstawiono wygląd okna APRS-IS : Pola zakładki APRS-IS : APRS-IS username znak radioamatora, APRS-IS password hasło dla danego znaku, APRS-IS servers istnieje możliwość wpisania do 3 serwerów APRS-IS. W przypadku utraty połączenia z pierwszym, urządzenie przechodzi na drugi, następnie trzeci. Operacja łączenia z kolejnymi serwerami jest wykonywana w pętli z pewnym opóźnieniem w celu znalezienia poprawnego połączenia, Latitude szerokość geograficzna do raportu pogodowego, Longitude długość geograficzna do raportu pogodowego, Comment komentarz do raportu pogodowego, Weather send rate - odstępy czasowe pomiędzy kolejnymi raportami pogodowymi. 9

serwerów APRS-IS. W przypadku utraty połączenia z pierwszym, urządzenie przechodzi na drugi, następnie trzeci.

10 10
