1 KATALOG SPYRA PRIMO Poland Sp. z o.o. ul. Darwina Mikołów-Paniowy Tel: Fax: spyraprimo@spyraprimo.pl MIKRORURY I MULTIRURY ŚWIATŁOWODOWE SYSTEMU PRIMODUCT

2 wwww.spyraprimo.pl

3 Nasza oferta Mikrorury, multirury do budowy mikrokanalizacji i mikrosieci światłowodowych Firma SPYRA PRIMO oferuje kompleks osprzętu do budowy mikrokanalizacji i mikrosieci światłowodowych, zwłaszcza sieci FTTH: mikrorury systemu PRIMODUCT: multirury systemu PRIMODUCT: multirury systemu PRIMODUCT: ziemne, kanałowe i wewnątrzbudynkowe, ziemne i wewnątrzbudynkowe, oparte na rurach światłowodowych ziemnych i wtórnych o średnicach 32, 40 i 50 mm, zawierające preinstalowane mikrorury w różnych uzgodnionych z klientem, liczbach,, osprzęt do budowy mikrokanalizacji i mikrosieci światłowodowych, wiedzę (know how) w zakresie projektowania i budowy mikrokanalizacji i mikrosieci światłowodowych z zastosowaniem wyżej wymienionych wyrobów oraz innych wyrobów dostępnych na rynku. Oferowany sprzęt spełnia wymagania aktualnych norm, a zwłaszcza: PN EN Systemy rur instalacyjnych do prowadzenia przewodów. Część 1: Wymagania ogólne. PN EN Systemy rur instalacyjnych do prowadzenia przewodów Część 2-4: Wymagania szczegółowe dla systemów rur instalacyjnych układanych w ziemi. ZN 30/2008 Mikrorury i multirury systemu PRIMODUCT do budowy mikrokanalizacji światłowodowej. Wymagania i badania. Firma SPYRA PRIMO Poland Sp. z o.o. zapewnia wysoką jakość wyrobów i usług, gwarantowaną w systemie ISO

4 Mikrorury i multirury światłowodwe systemu PRIMODUCT oraz mikrokable światłowodwe systemu motk Nasza oferta Mikrokanalizacja i mikrosieci światłowodowe Główne zastosowanie Główne zalety Mikrorury światłowodowe systemu PRIMODUCT Osprzęt do mikrorur Multirury światłowodowe systemu PRIMODUCT Osprzęt do multirur Program produkcyjny wwww.spyraprimo.pl

5 Mikrokanalizacja i mikrosieci światłowodowe Miniaturyzacja elementów kanalizacji kablowej W kanalizacji teletechnicznej instaluje się obecnie prawie wyłącznie kable światłowodowe. Problemem jest przepełnienie istniejącej kanalizacji oraz wysoki koszt budowy nowej kanalizacji. Mikrokanalizacja oraz mikrosieci światłowodowe (sieci mikrokabli światłowodowych) kompleksowo rozwiązują te problemy. Mikrokanalizacja światłowodowa składa się z mikrorur i multirur światłowodowych oraz ich osprzętu. Mikrorury mają średnice od 5 do 18 milimetrów. Są produkowane jako mikrorury pojedyncze lub multirury, czyli wiązki mikrorur w rurze osłonowej. Mikrorury pojedyncze są instalowane wiązkami metodą wdmuchiwania, w rurach kanalizacji kablowej wtórnej o średnicach 32, 40 i 50 mm. Mikrorury ziemne i wewnątrzbudynkowe są układane odpowiednio bezpośrednio w ziemi bądź w budynkach. Multirury są układane w kanalizacji kablowej pierwotnej lub w ziemi. Zarówno mikrorury jak i multirury są produkowane także w wersji nierozprzestrzeniającej płomienia, do instalacji wewnątrzbudynkowych. Mikrokable światłowodowe instalowane w mikrokanalizacji metodą wdmuchiwania są niezwykle łagodnie traktowane, a więc mogą być cienkie, lekkie i tanie. Firma SPYRA PRIMO oferuje kompleks sprzętu do budowy zarówno mikrokanalizacji jak i mikrosieci światłowodowych. 4 Nasza oferta

6 Główne zastosowania Niższe koszty budowy i eksploatacji sieci światłowodowych Główne zalety Uwielokrotnienie wybranych odcinków istniejącej kanalizacji teletechnicznej oraz budowa nowej kanalizacji teletechnicznej przy użyciu mikrorur i multirur systemu PRIMODUCT. Tworzenie mikrokanalizacji i mikrosieci światłowodowych wewnątrzbudynkowych. Budowa mikrokanalizacji i mikrosieci śwatłowodowych osiedlowych /rozdzielczych, przyłączeniowych i wewnątrzbudynkowych/ z zastosowaniem mikrorur i multirur systemu PRIMODUCT oraz mikrokabli systemu motk: w istniejącym osiedlu mieszkaniowym: domów wielomieszkaniowych z kanalizacją teletechniczną, domów jednomieszkaniowych (jednorodzinnych): z kanalizacją tradycyjną, bez kanalizacji tradycyjnej, w nowobudowanym osiedlu mieszkaniowym: domów wielomieszkaniowych: wraz z kanalizacją tradycyjną, bez kanalizacji tradycyjnej, domów jednomieszkaniowych bez kanalizacji tradycyjnej. Tworzenie mikrokanalizacji i mikrosieci światłowodowych w obiektach rozległych przestrzennie, w tym: budynków administracji państwowej i samorządowej, biurowców, hoteli, szpitali, centrów handlowych i rozrywkowych, szkół, kampusów wyższych uczelni, stref ekonomicznych, wielkich zakładów przemysłowych, jednostek wojskowych, portów lotniczych, dużych węzłów kolejowych, itp. Budowa mikrorurociągów kablowych i mikrolinii światłowodowych międzymiastowych (dalekosiężnych). 5

7 Główne zalety Miniaturyzacja kanalizacji światłowodowej U inwestora (linii i sieci): proste stosowanie etapowego rozwoju sieci kabli, stanowiących główną część kosztów, a to dzięki łatwości wdmuchiwania i wydmuchiwania mikrokabli światłowodowych, mniejszy koszt materiałów /mikrorur, multirur, mikrokabli i ich osprzętu/ i wykonawstwa, a zatem mniejszy koszt kilometrootworu kanalizacji kablowej, znacznie dłuższe odcinki instalacyjne /międzyzłączowe/, mniej złączy, studni kablowych i zasobników, znacznie mniejszy koszt miejsca zajmowanego przez ciąg mikrokanalizacji w kanalizacji pierwotnej lub w ziemi, np. multirura 7x10 może pomieścić kable o takiej samej liczbie światłowodów co 7 rur o średnicy 40mm, a zajmuje 7 razy mniej miejsca; szczególnie ujawnia się to na przepustach pod przeszkodami terenowymi, możliwość tworzenia sieci dostępowych bez spoin światłowodów, od węzła dostępowego do budynku abonenta a nawet do mieszkania na długich i krętych trasach, łatwa wymiana starszych typów światłowodów na nowsze. U wykonawcy linii i sieci: znacznie mniejsza objętość i ciężar materiałów /mikrorur, multirur, mikrokabli/ i sprzętu /wdmuchiwarek, kompresorów/, a zatem łatwiejsze i tańsze: składowanie, załadunek, transport i wyładunek, materiałów i sprzętu, wykonawstwo poszczególnych robót, dzięki łatwiejszemu operowaniu materiałami i sprzętem na placu budowy. U operatora sieci: łatwe wdmuchiwanie mikrokabli światłowodowych wg zamówień abonentów, a także ich wydmuchiwanie w celu zastąpienia innymi, likwidacji linii bądź usunięcia uszkodzenia, niższy, w porównaniu z systemem tradycyjnym, koszt utrzymywania rezerwy pojemności mikrokanalizacji z możliwością jej wynajmowania innym użytkownikom, łatwe tworzenie odgałęzień. U producenta wyrobów: znacznie mniejsze zużycie materiałów, dłuższe odcinki fabrykacyjne, mniejsze opakowania /bębny/, mniejszy koszt transportu i składowania wewnątrzzakładowego, mniejszy koszt załadunku, transportu i rozładunku. 6 Główne zastosowanie

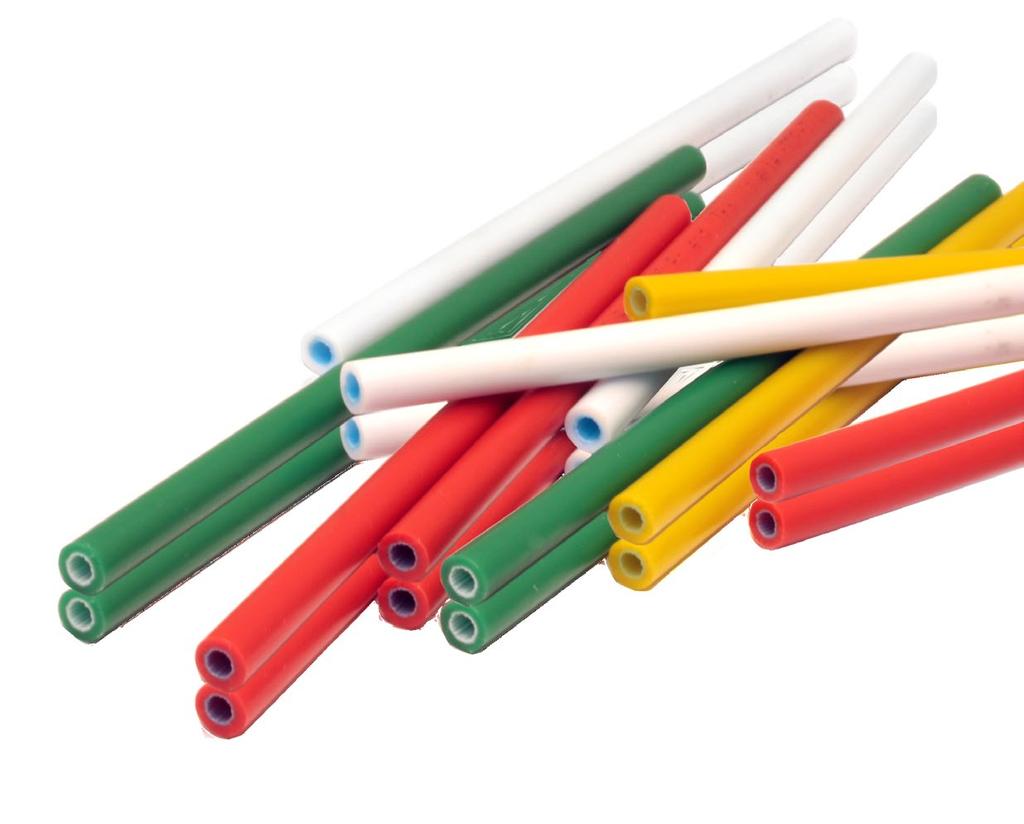

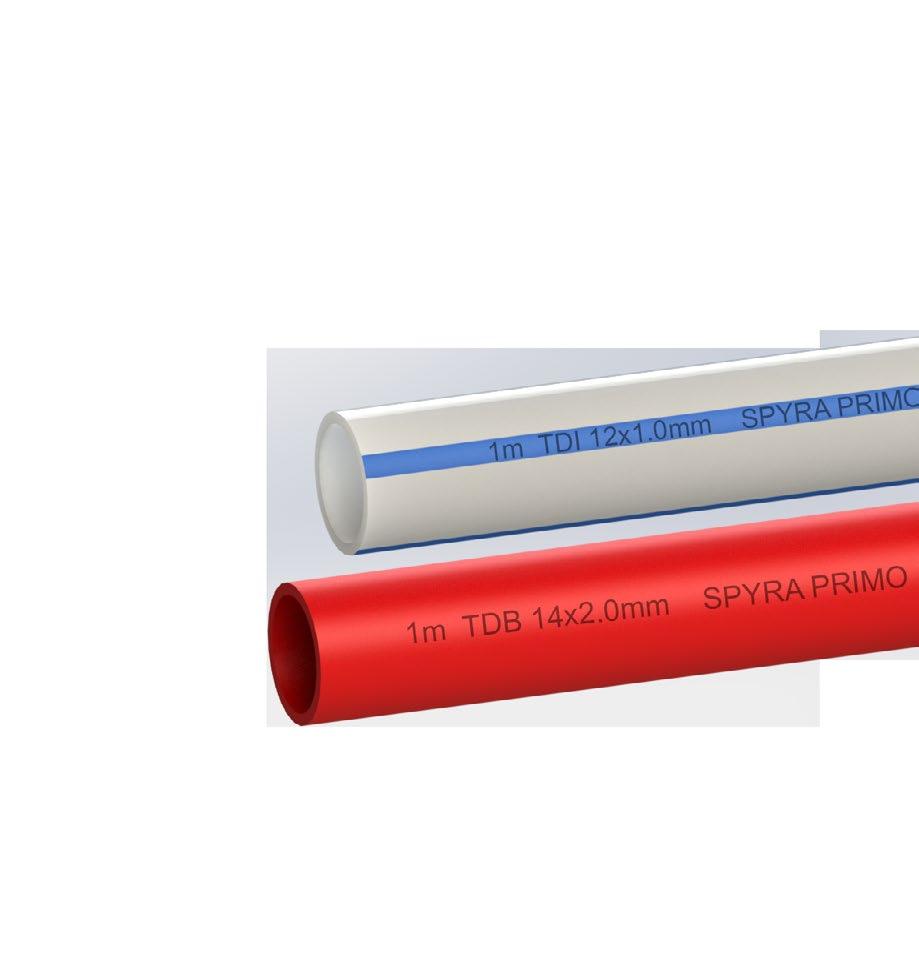

8 Mikrorury światłowodowe systemu PRIMODUCT Definicje Mikrorury światłowodowe systemu PRIMODUCT Miniaturyzacja kanalizacji światłowodowej Mikrorura światłowodowa - rura o średnicy do 18 mm dla mikrokabli i mikrowiązek światłowodowych. TDB Mikrorura ziemna: mikrorura o zwiększonej grubości ścianki, instalowana bezpośrednio w ziemi. TDI TFR TDI Mikrorura kanałowa: mikrorura instalowana w rurach wtórnych kanalizacji kablowej lub w rurach rurociągów kablowych. TFR Mikrorura wewnątrzbudynkowa: mikrorura nierozprzestrzeniająca płomienia, bezhalogenowa o niskiej emisji dymu przeznaczona do instalowania wewnątrz budynków. Konstrukcja Szczegółowe wymagania dotyczące mikrorury są określone w normie zakładowej ZN 30/2008 opartej na normach PN EN i PN EN Mikrorury posiadają następujące główne cechy konstrukcyjne: Wykonywane jako dwuwarstwowe, metodą współwytłaczania (koekstruzji). Warstwy są ze sobą trwale połączone. Warstwa wewnętrzna, gładka lub wzdłużnie rowkowana, jest wykonana z HDPE z dodatkiem środka obniżającego współczynnik tarcia, występującego przy wdmuchiwaniu mikrokabli światłowodowych. Mikrorury wewnątrzbudynkowe są wykonane z HDPE z dodatkiem uniepalniacza bezhalogenowego o niskiej emisji dymu. Powierzchnia zewnętrzna gładka bez widocznych zanieczyszczeń, jednorodnie wybarwiona. Materiały, wymagania Mikrorury systemu PRIMODUCT są wykonane z polietylenu wysokiej gęstości (HDPE) o następujących głównych parametrach: gęstość: min. 0,940g/cm 3 masowy wskaźnik szybkości płynięcia MFR (190 o C, 5kg): min. 0,3 1,3 g/10 min korozja naprężeniowa (F 50 ): min. 350 h wytrzymałość pneumatyczna w trakcie wdmuchiwania mikrokabli: TDI 1,6MPa, TDB 2,4 MPa. Zakres temperatur w trakcie montażu: -10 do +50 C Zakres temp. w trakcie transportu i przechowywania: C Objaśnienie symboli: TDI-7/5,5 mikrorura kanałowa o średnicy zewnętrznej 7 mm i średnicy wewnętrznej 5,5 mm, TFR-10/8 mikrorura wewnątrzbudynkowa o średnicy zewnętrznej 10 mm i średnicy wewnętrznej 8 mm. 7

9 Asortyment s Dw Dz L TDI mikrorura kanałowa TDI Typ mikrorury TDI Dz [mm] Dw [mm] s [mm] 7 5, Nominalne ciśnienie instalacyjne [ bar ] Maksymalna siła rozciągająca [ N ] 200 Maksymalna siła zgniatająca [N/cm] Minimalny promień gięcia [mm] Długość [m] Waga [kg / km] max. 16 > TDB mikrorura ziemna Typ mikrorury TDB Dz [mm] Dw [mm] s [mm] 7 4, Nominalne ciśnienie instalacyjne [bar ] Maksymalna siła rozciągająca [ N ] 390 Maksymalna siła zgniatająca [N/cm] Minimalny promień gięcia [mm] Długość [m] Waga [kg / km] max > TFR mikrorura wewnątrzbudynkowa TFR Typ mikrorury TFR Dz [mm] Dw [mm] s [mm] 7 5, Tabela barw Barwa / (RAL) / indeks czerwona fioletowa niebieska zielona turkusowa pomarańczowa CZ FI NI ZI TU PO Barwa / (RAL) / indeks Nominalne ciśnienie instalacyjne [ bar ] żółta biała czarna szara różowa brązowa ZO BI CY SZ RO BR Maksymalna siła rozciągająca [ N ] 240 Maksymalna siła zgniatająca [N/cm] Minimalny promień gięcia [mm] Długość [m] Waga [kg / km] max. 16 > Wykonane w standardzie FRLOSH bezhalogenowe, niskodymowe, nierozprzestrzeniające płomienia, - Barwa mleczno biała. Inne (niestandardowe) długości oraz średnice mikrorur TDB, TDI, TFR są dostępne w uzgodnieniu z klientem.

10 Osprzęt MS Złączka do mikrorur TDI TFR D MS-7 7 MS MS MS MS Średnica mikrorury D (mm) MSR Złączka redukcyjna do mikrorur TFR D MS-7 7 MS MS MS MS Średnica mikrorury D/d (mm) ME Zaślepka do pustych mikrorur TDI TFR D MS-7 7 MS MS MS MS Średnica mikrorury D (mm) MEC Uszczelnienie mikrorury względem mikrokabla 4-6mm TDI TFR D MS-7 7 MS MS MS MS Średnica mikrorury D (mm) 9

11 MS-7 7 MS MS MS MS Średnica mikrorury D/d (mm) MSDB Złączka do mikrorur do bezpośredniego układania w ziemi MS-7 7 MS MS MS MS Średnica mikrorury D (mm) MEDB Zaślepka do mikrorur do bezpośredniego układania w ziemi MSD Złączka dzielona do mikrorur do bezpośredniego układania w ziemi D (mm) a (mm) b (mm) MSD D TDI MSD MSD b TFR MSD MSD a 70 MECD Uszczelnienie dwudzielne, rozłączne mikrorury wzgędem mikrokabla Symbol (typ) Średnica mikrorury D (mm) Zakres średnic kabli K (mm) a (mm) b (mm) D TDI TFR MECD , b MECD , MECD , a 35 MECD ,

12 Multirury światłowodowe systemu PRIMODUCT Multirury światłowodowe systemu PRIMODUCT Miniaturyzacja kanalizacji światłowodowej Definicje Multirura światłowodowa rura osłonowa zawierająca wewnątrz prefabrykowaną wiązkę mikrorur. MTDB Wiązka mikrorur: wiązka mikrorur grubościennych do bezpośredniego zakopywania, rozgałęzienia nie wymagają dodatkowego osprzętu poza złączkami. MTDB Multirura ziemna: multirura z mikrorurkami cienkościennymi, przeznaczona do układania bezpośrednio w ziemi, służąca do budowy mikrokanalizacji lub mikrorurociągów światłowodowych; dwupłaszczowe HDPE/PP, w której mikrorury wypełniają wnętrze rury osłonowej i do niej przylegają. H s Di Dy s1 Dz 11 W

13 Asortyment MT-DB Wiązka - mikrorury grubościenne Typ (Dz x s 1 ) Ilość mikrorur Wymiar multirury W (mm) H(mm) Nominalne ciśnienie instalacyjne [ bar ] Maksymalna siła rozciągająca [ N ] Maksymalna siła zgniatająca [N/cm] Minimalny promień gięcia [mm] Długość Waga kg/km 7x x2.0 12x2.0 14x ,5 8, ,5 14, ,5 15, > ,8 19, ,5 22, ,5 11, ,5 20, ,5 21, > ,7 27, ,7 31, ,5 13, ,5 23, ,5 25, > ,0 32, ,2 37, ,5 15, ,5 27, ,5 29, > ,2 37, ,7 43, ,0 40, x ,5 17, ,5 31, ,5 33, > ,4 42, ,0 49, Opcjonalnie: Możliwe wykonanie z lokalizatorem Dxd 0.5mm 2 Przykład: MT-DB-7*14x2.0mm wiązka ziemna zawierająca 7 mikrorur o średnicy 14 mm z ścianką 2 mm. Inne (niestandardowe) długości oraz typy wiązek MT-DB są dostępne w uzgodnieniu z klientem. Możliwe jest tworzenie wiązek mikrorur o różnych średnicach. 12

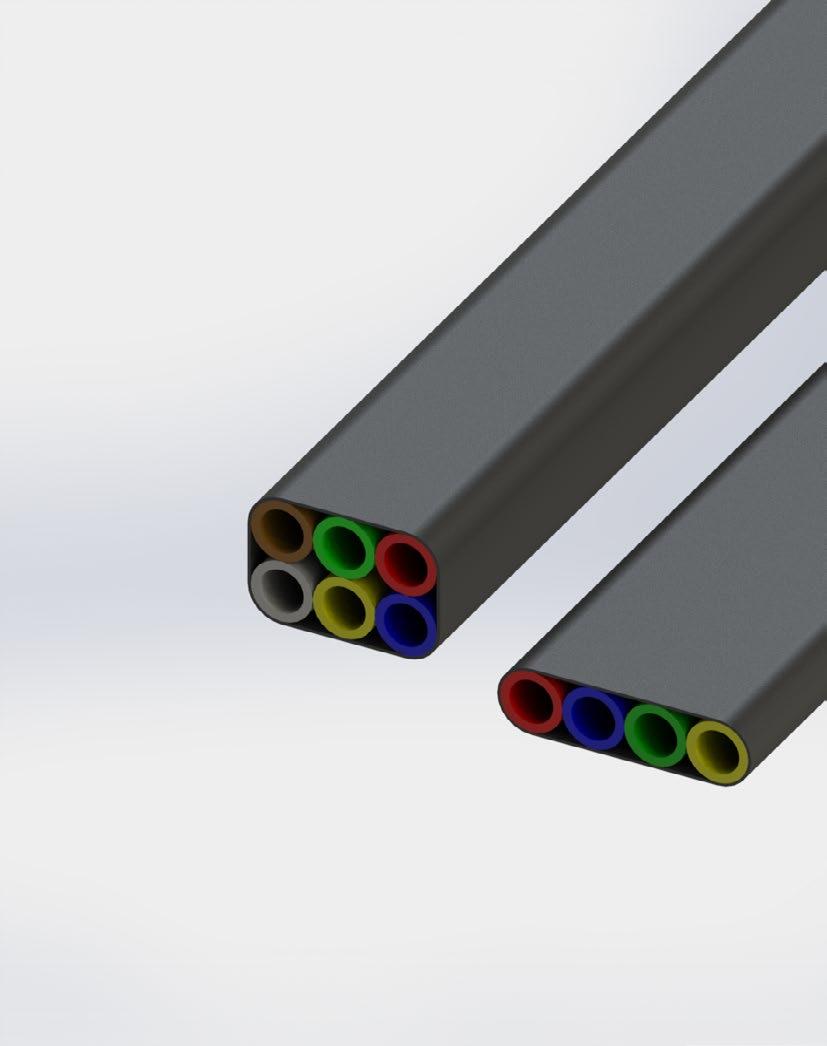

14 MT-DB Wiązka mieszana Typ Wymiar multirury W (mm) H(mm) Nominalne ciśnienie instalacyjne [ bar ] Maksymalna siła rozciągająca [ N ] Maksymalna siła zgniatająca [N/cm] Minimalny promień gięcia [mm] Długość Waga kg/km 1*12x2.0+8*7x ,0 28, *14x2.0+6*7x ,3 16, > *12x2.0+6*7x ,6 16, MT-DB Wiązka typu FLAT Typ Wymiar multirury W (mm) H(mm) Nominalne ciśnienie instalacyjne [ bar ] Maksymalna siła rozciągająca [ N ] Maksymalna siła zgniatająca [N/cm] Minimalny promień gięcia [mm] Długość Waga kg/km 6*7x ,5 15, *14x2.0 44,0 16, *12x2.0 34,3 16, >1000 4*14x2.0 58,0 16, *14x2.0 30,4 37, *16x2/0 66,0 50,

15 MT-DB Multirura - mikrorury cienkościenne Typ 32 38, Ilość mikrorur Wymiar mikrorury Dz (mm) s 1 (mm) Wymiar multirury Dy (mm) Di (mm) s (mm) Nominalne ciśnienie instalacyjne [ bar ] Max. siła rozciągająca [ N ] Max. siła zgniatająca [N/m] Min. promień gięcia [mm] Długość (m) Waga kg/km , , , ,0 38,4 33,4 2, ,0 38,4 30 4, , , , , , , , , , , , , , , , ,8 4, , ,0 962 Opcjonalnie: Możliwe wykonanie z lokalizatorem Dxd 0.5mm 2 Przykład: MT-DB-38x2,5+7*10x1,0 multirura ziemna o średnicy 38 mm zawierająca 7 mikrorur o średnicy 10 mm z ścianką 1 mm. Inne (niestandardowe) liczby i konfiguracje mikrorur w wiązkach MT-DB i multirurach MT-DB oraz długości dostępne są po uzgodnieniu z klientem. Możliwe jest tworzenie wiązek mikrorur o różnych średnicach. 14

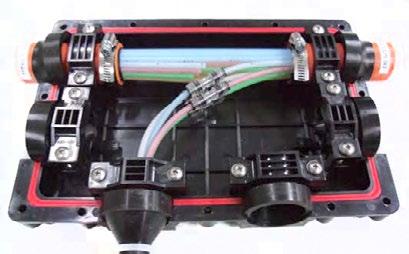

16 Zakres stosowania Multirury MT-DB służą do budowy kanalizacji miejscowej wtórnej /uwielokrotnienie istniejącej kanalizacji teletechnicznej/ i ziemnej /nowej/, oraz mikrorurociągów kablowych a także, do tworzenia głównych ciągów mikrokanałowych w dużych budynkach (multirury wewnątrzbudynkowe). Osprzęt Osłony złączowe służą do wykonywania złączy prostych multirur systemu PRIMODUCT oraz do odgałęziania z ciągów multirur o dużej pojemności, multirur o mniejszej pojemności lub wiązek mikrorur. Wewnątrz osłony mikrorury powinny być łączone złączkami typu MS lub MSR. Osłony są wykonane metodą wtryskową z tworzyw sztucznych zapewniających długotrwały okres użytkowania. Osłony proste MCS i MCST umożliwiają wykonywanie złączy prostych multirur systemu PRIMODUCT, ziemnych i kanałowych. Osłony MCYT umożliwiają wykonywanie złączy odgałęźnych multirur systemu PRIMODUCT ziemnych i kanałowych, w tym odgałęzianie wiązek mikrorur ziemnych i kanałowych. Osłony systemu OZ wyróżniają się następującymi własnościami: Kompletność zestawów, Wodoszczelność, Odporność na ściskanie odpowiadająca klasie łączonych multirur, Łatwość montażu. Odgałęźnik do multirur Typ: T Y H Wyjścia/wejścia: 25mm, 40mm, 50mm 25mm, 40mm, 50mm, 60mm 32mm, 40mm, 50mm Wymiary: 350 / 210 mm 260 / 200 mm 350 / 170 mm Mufa uniwersalna 4- i 6-portowa do połączeń multirur, wyprowadzenia mikrorur 4-portowa Wymiary: 463x268x101 mm Waga: 3 kg Ilość portów: 4 Stopień ochrony: IP68 Średnica otworów: Ø9 - Ø45 6-portowa Wymiary: 316x220x70 mm Waga: 2 kg Ilość portów: 6 Stopień ochrony: IP68 Średnica otworów: Ø9 - Ø45 15

17 Uszczelka Do wykonania uszczelnienia rur w złączce MCS 40/2 i MCS 50/1 Dostępne średnice D (mm): 32 mm 37,4 mm 40 mm 50 mm Indeks 1MZL-0203-ZZ UCST-40/50 Zaślepka Do zaślepiania nieużywanego otworu w złączce MCS-40/2 Indeks 1MZL-0204-ZZ ZCS-40/2 Zaślepka Do zaślepiania nieużywanego otworu w złączce MCS-50/1 Indeks 1MZL-0205-ZZ ZCS-50/1 Zaślepka Do zaślepiania nieużywanego otworu w złączce MCST-44 i odgałęźniku MCST-44 Indeks 1MZL-0206-ZZ ZCST-44 ZZ-oznacza średnicę rury dla której przeznaczona jest uszczelka 16

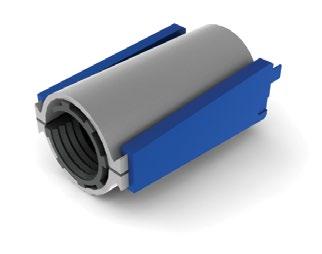

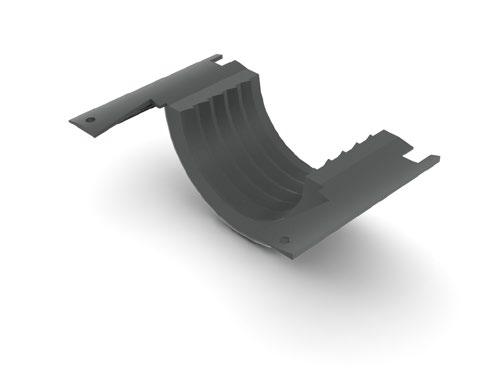

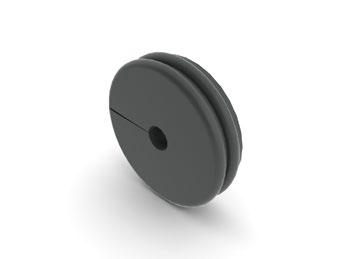

18 Dzielona zaślepka do multirur Indeks D (mm) Do zaślepiania nieużywanego końca multirury lub wyprowadzenia mikrorur 1MZL MZL-0152 MECD-32 MECD MZL-0153 MECD D Kształtki dzielone przeznaczone są do zastosowania jako naprawcze. System jest w pełni konfigurowalny przy użyciu uniwersalnych wkładek i uszczelek każdą kształtkę można dopasować do swoich potrzeb. Wkładki do systemu złączek dzielonych Indeks 1MZL MZL MZL-0203 MWK-32 MWK-40 MWK-50 D Uszczelki do systemu złączek dzielonych Indeks 1MZL MZL MZL-0213 MU-32 MU-40 MU-50 D Uszczelki mikrorur do systemu złączek dzielonych 15 D d Indeks Średnica multirury D [mm] Średnica mikrorury d [mm] Maksymalna ilość otworów 1MZL-0305 MUM32/7/ MZL-0306 MUM32/10/ MZL-0307 MUM32/12/ MZL-0308 MUM37/5/24 37, MZL-0309 MUM37/10/7 37, MZL-0310 MUM40/7/ MZL-0311 MUM40/10/ MZL-0312 MUM40/12/ MZL-0313 MUM45/12/ MZL-0314 MUM50/10/ MZL-0315 MUM50/12/

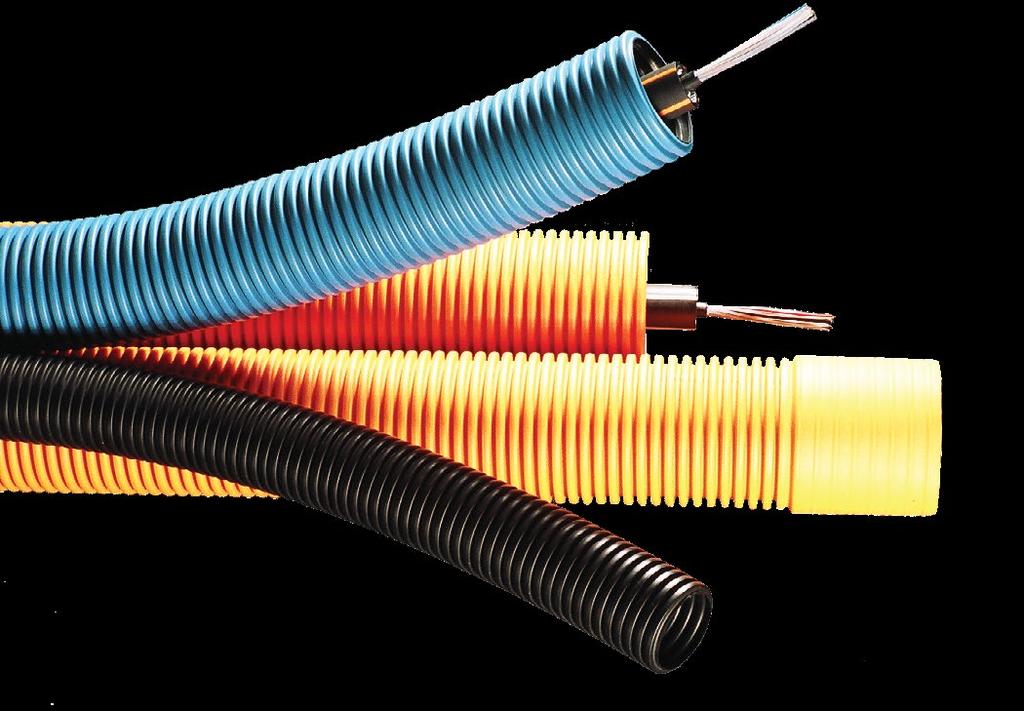

19 Program produkcyjny Nasza oferta Program produkcyjny firmy SPYRA PRIMO Poland z tworzyw sztucznych. Sp. z o.o obejmuje bogaty asortyment rur i akcesorii Rury osłonowe dla telekomunikacji Rury osłonowe na kable energetyczne rury osłonowe układane w ziemi rury osłonowe odporne na UV przeznaczone do przestrzeni otwartych Rury ciśnieniowe z polietylenu do przesyłania wody Rury polietylenowe do przesyłania paliw gazowych Rury polietylenowe do kanalizacji ciśnieniowej System złączek skręcanych do rur PE Kształtki segmentowe do rur PE Akcesoria do rur osłonowych gładkich i karbowanych Rury i kształtki CARBOPIPE do budowy rurociągów w zakładach górniczych 18 Program produkcyjny
