Radiolinia Siklu EtherHaul 1200L nowa generacja radiolinii punkt punkt na pasmo 72 i 74 GHz

Transkrypt

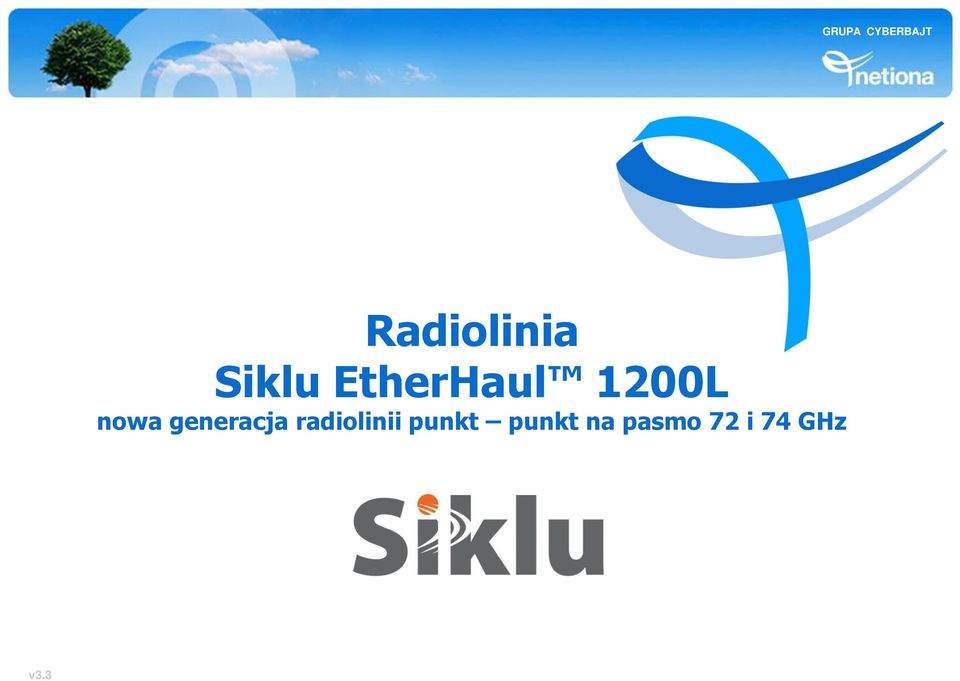

1 Radiolinia Siklu EtherHaul 1200L nowa generacja radiolinii punkt punkt na pasmo 72 i 74 GHz v3.3

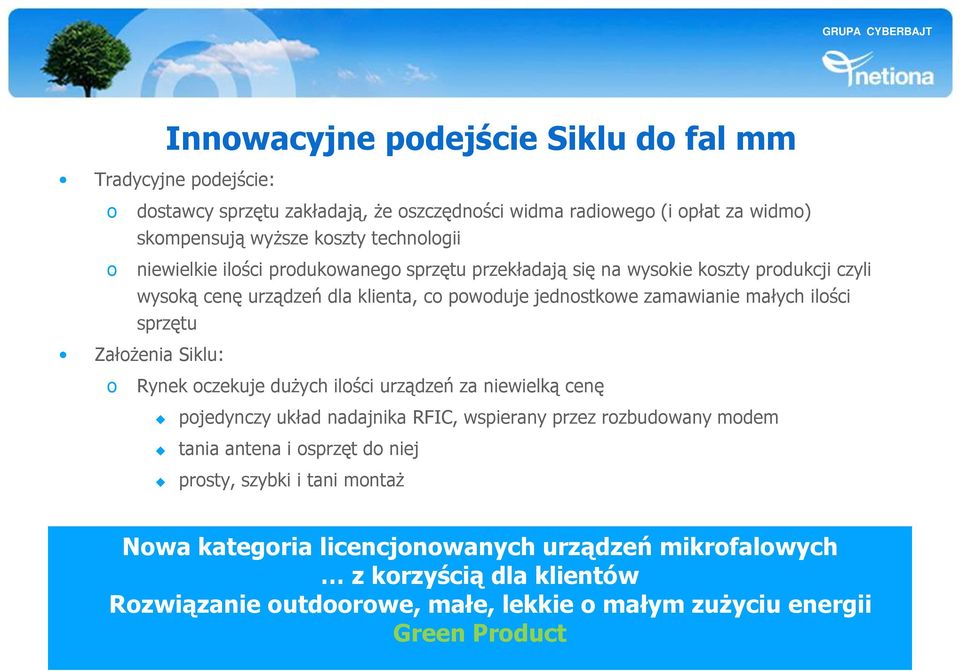

2 Innowacyjne podejście Siklu do fal mm Tradycyjne podejście: o o dostawcy sprzętu zakładają, że oszczędności widma radiowego (i opłat za widmo) skompensują wyższe koszty technologii niewielkie ilości produkowanego sprzętu przekładają się na wysokie koszty produkcji czyli wysoką cenę urządzeń dla klienta, co powoduje jednostkowe zamawianie małych ilości sprzętu Założenia Siklu: o Rynek oczekuje dużych ilości urządzeń za niewielką cenę pojedynczy układ nadajnika RFIC, wspierany przez rozbudowany modem tania antena i osprzęt do niej prosty, szybki i tani montaż Nowa kategoria licencjonowanych urządzeń mikrofalowych z korzyścią dla klientów Rozwiązanie outdoorowe, małe, lekkie o małym zużyciu energii Green Product

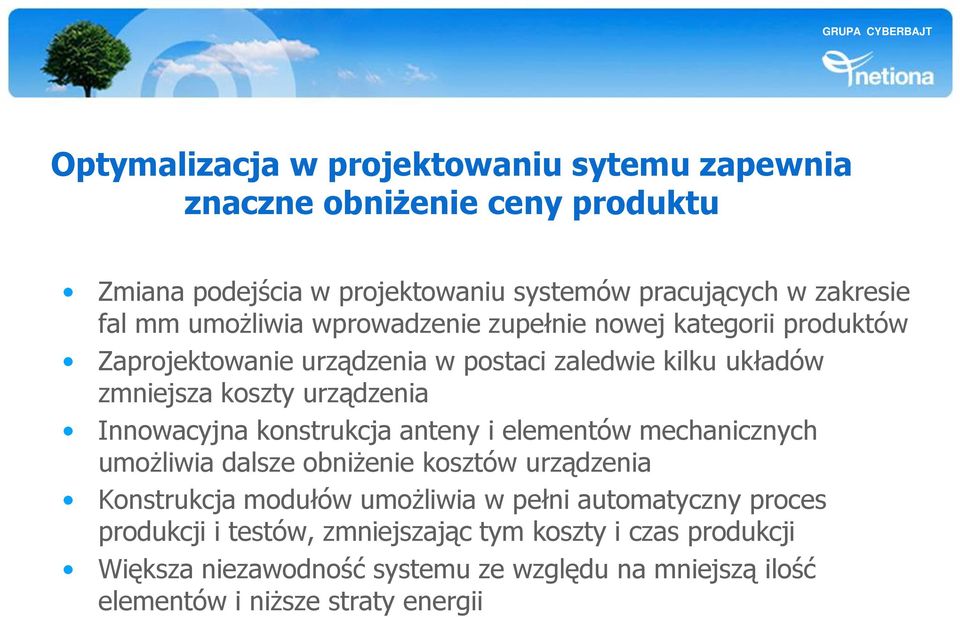

3 Optymalizacja w projektowaniu sytemu zapewnia znaczne obniżenie ceny produktu Zmiana podejścia w projektowaniu systemów pracujących w zakresie fal mm umożliwia wprowadzenie zupełnie nowej kategorii produktów Zaprojektowanie urządzenia w postaci zaledwie kilku układów zmniejsza koszty urządzenia Innowacyjna konstrukcja anteny i elementów mechanicznych umożliwia dalsze obniżenie kosztów urządzenia Konstrukcja modułów umożliwia w pełni automatyczny proces produkcji i testów, zmniejszając tym koszty i czas produkcji Większa niezawodność systemu ze względu na mniejszą ilość elementów i niższe straty energii

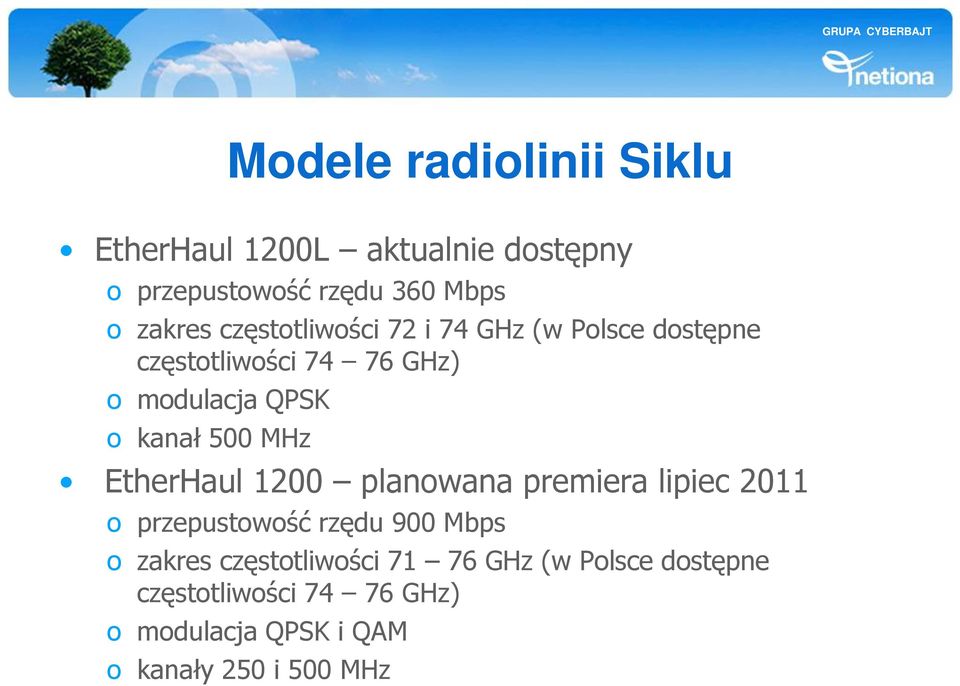

4 Modele radiolinii Siklu EtherHaul 1200L aktualnie dostępny o przepustowość rzędu 360 Mbps o zakres częstotliwości 72 i 74 GHz (w Polsce dostępne częstotliwości GHz) o modulacja QPSK o kanał 500 MHz EtherHaul 1200 planowana premiera lipiec 2011 o przepustowość rzędu 900 Mbps o zakres częstotliwości GHz (w Polsce dostępne częstotliwości GHz) o modulacja QPSK i QAM o kanały 250 i 500 MHz

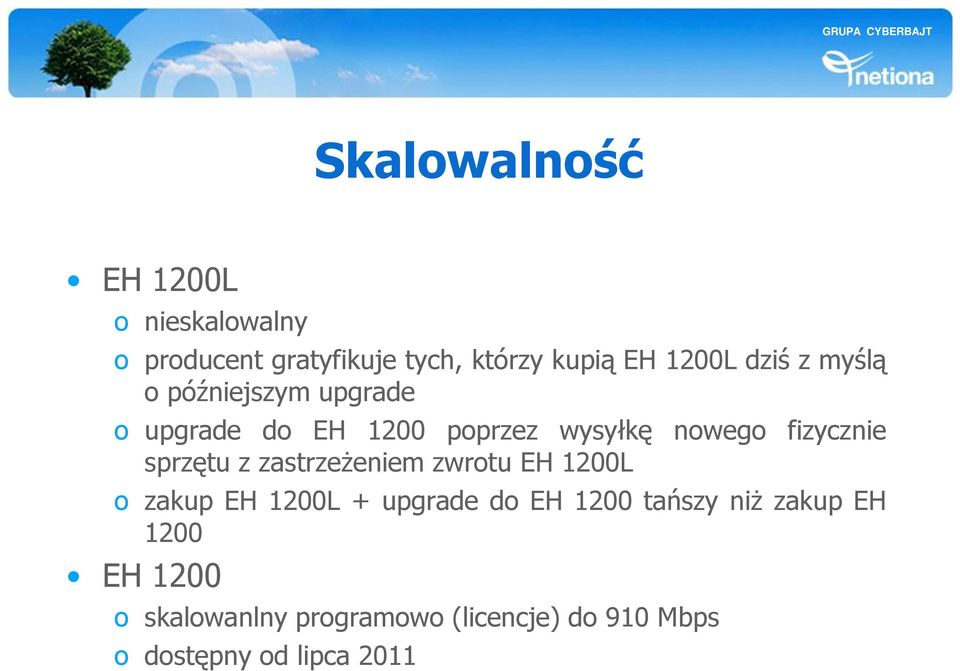

5 Skalowalność EH 1200L o nieskalowalny o producent gratyfikuje tych, którzy kupią EH 1200L dziś z myślą o późniejszym upgrade o upgrade do EH 1200 poprzez wysyłkę nowego fizycznie sprzętu z zastrzeżeniem zwrotu EH 1200L o zakup EH 1200L + upgrade do EH 1200 tańszy niż zakup EH 1200 EH 1200 o skalowanlny programowo (licencje) do 910 Mbps o dostępny od lipca 2011

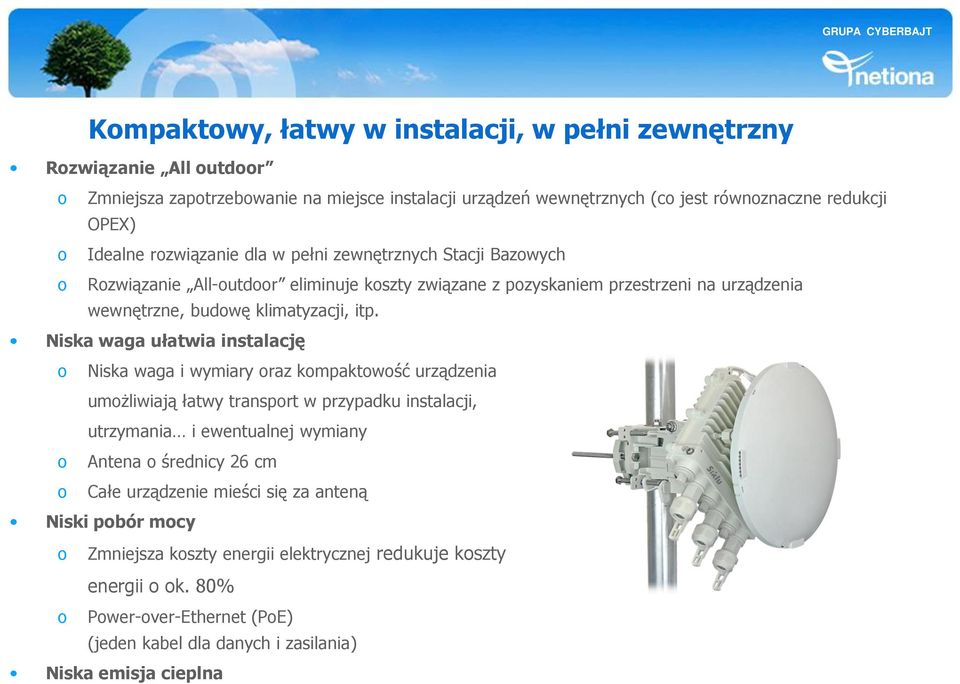

6 Kompaktowy, łatwy w instalacji, w pełni zewnętrzny Rozwiązanie All outdoor o Zmniejsza zapotrzebowanie na miejsce instalacji urządzeń wewnętrznych (co jest równoznaczne redukcji OPEX) o Idealne rozwiązanie dla w pełni zewnętrznych Stacji Bazowych o Rozwiązanie All-outdoor eliminuje koszty związane z pozyskaniem przestrzeni na urządzenia wewnętrzne, budowę klimatyzacji, itp. Niska waga ułatwia instalację o Niska waga i wymiary oraz kompaktowość urządzenia umożliwiają łatwy transport w przypadku instalacji, utrzymania i ewentualnej wymiany o Antena o średnicy 26 cm o Całe urządzenie mieści się za anteną Niski pobór mocy o Zmniejsza koszty energii elektrycznej redukuje koszty energii o ok. 80% o Power-over-Ethernet (PoE) (jeden kabel dla danych i zasilania) Niska emisja cieplna

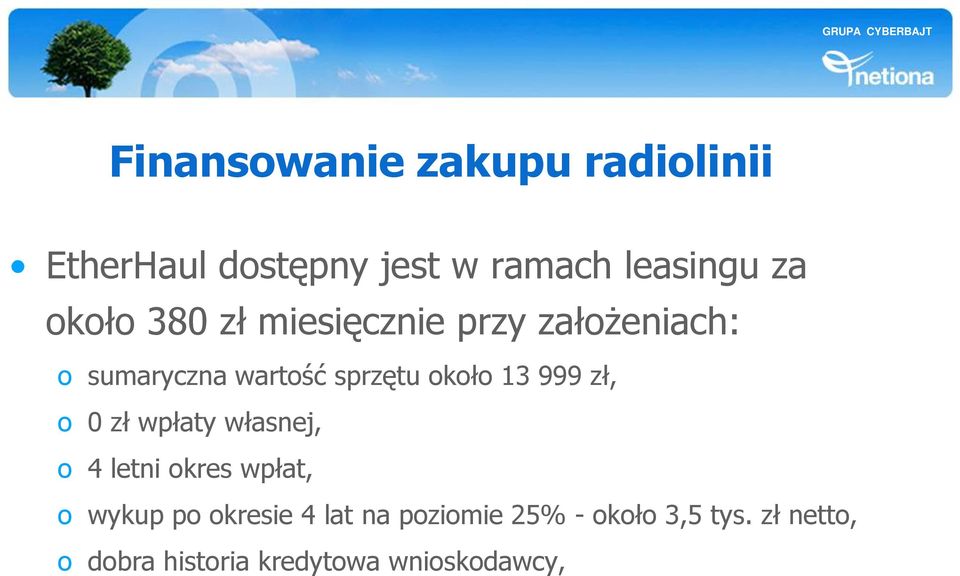

7 Finansowanie zakupu radiolinii EtherHaul dostępny jest w ramach leasingu za około 380 zł miesięcznie przy założeniach: o sumaryczna wartość sprzętu około zł, o 0 zł wpłaty własnej, o 4 letni okres wpłat, o wykup po okresie 4 lat na poziomie 25% - około 3,5 tys. zł netto, o dobra historia kredytowa wnioskodawcy,

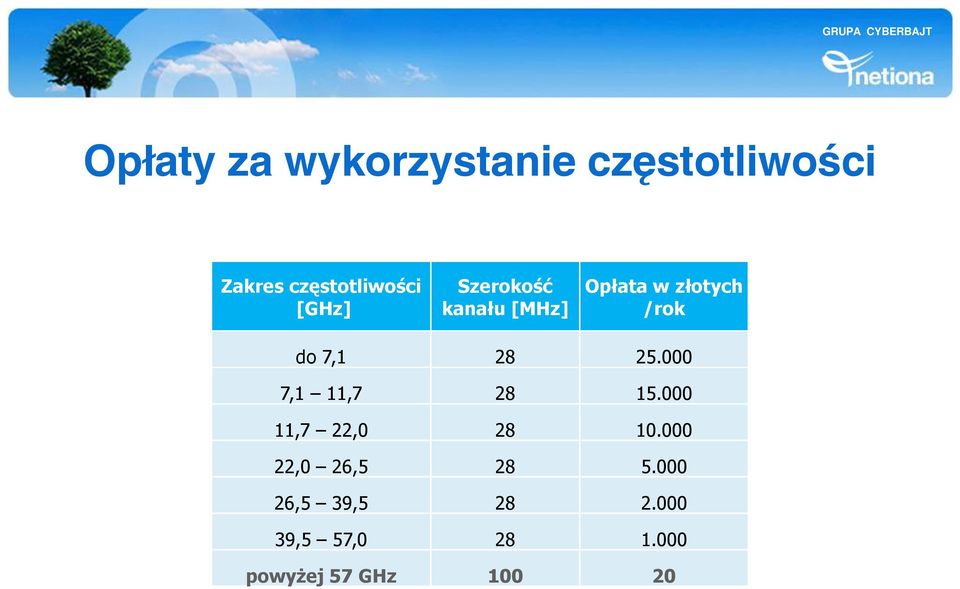

8 Opłaty za wykorzystanie częstotliwości Zakres częstotliwości [GHz] Szerokość kanału [MHz] Opłata w złotych /rok do 7, ,1 11, ,7 22, ,0 26, ,5 39, ,5 57, powyżej 57 GHz

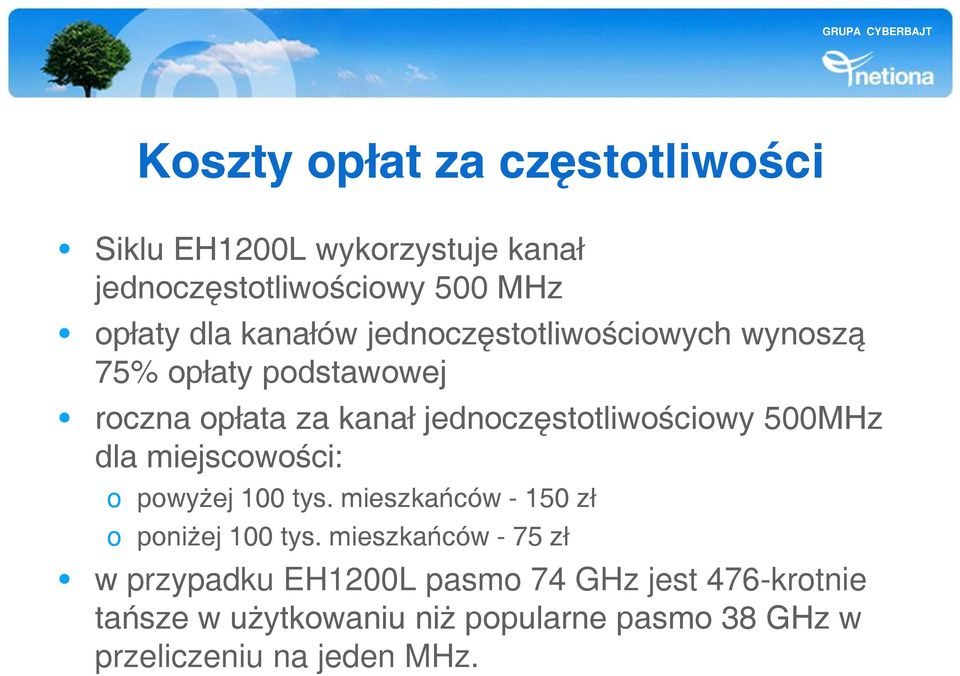

9 Koszty opłat za częstotliwości Siklu EH1200L wykorzystuje kanał jednoczęstotliwościowy 500 MHz opłaty dla kanałów jednoczęstotliwościowych wynoszą 75% opłaty podstawowej roczna opłata za kanał jednoczęstotliwościowy 500MHz dla miejscowości: o powyżej 100 tys. mieszkańców zł o poniżej 100 tys. mieszkańców - 75 zł w przypadku EH1200L pasmo 74 GHz jest 476-krotnie tańsze w użytkowaniu niż popularne pasmo 38 GHz w przeliczeniu na jeden MHz.

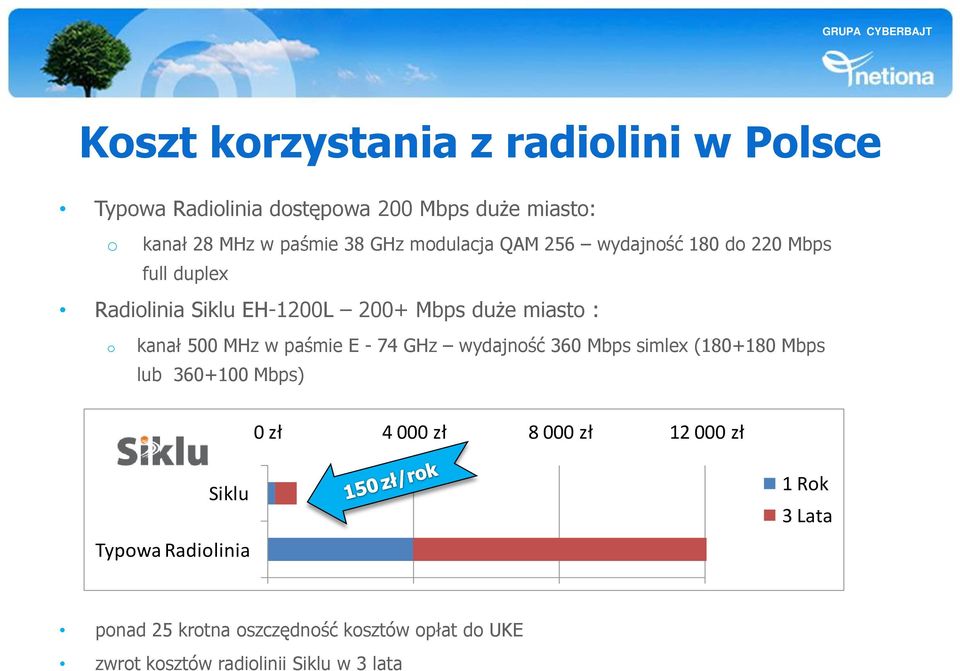

10 Koszt korzystania z radiolini w Polsce Typowa Radiolinia dostępowa 200 Mbps duże miasto: o kanał 28 MHz w paśmie 38 GHz modulacja QAM 256 wydajność 180 do 220 Mbps full duplex Radiolinia Siklu EH-1200L 200+ Mbps duże miasto : o kanał 500 MHz w paśmie E - 74 GHz wydajność 360 Mbps simlex ( Mbps lub Mbps) 0 zł zł zł zł Siklu Typowa Radiolinia 1 Rok 3 Lata ponad 25 krotna oszczędność kosztów opłat do UKE zwrot kosztów radiolinii Siklu w 3 lata

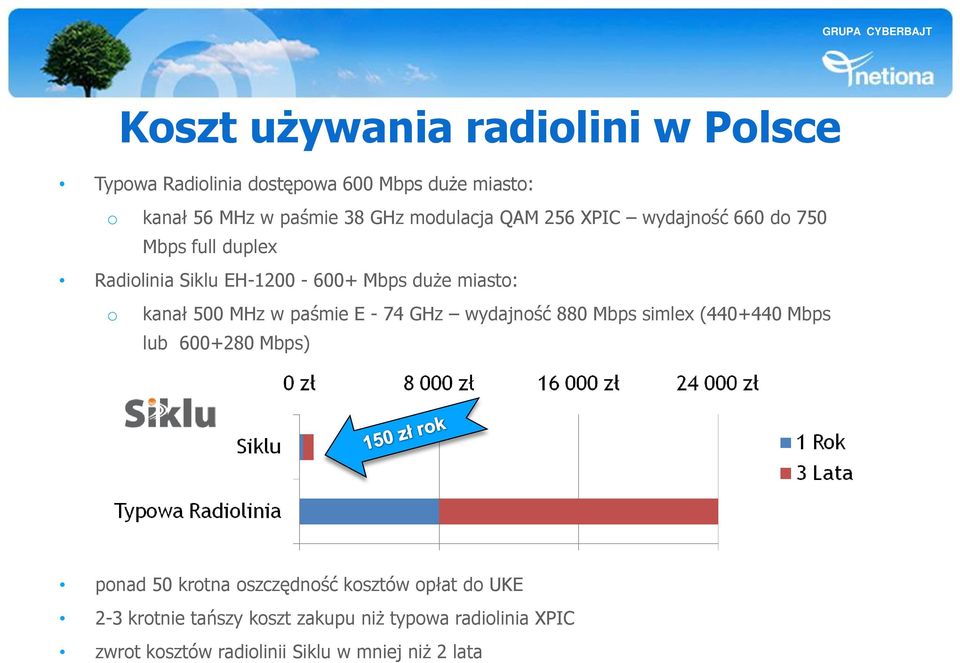

11 Koszt używania radiolini w Polsce Typowa Radiolinia dostępowa 600 Mbps duże miasto: o kanał 56 MHz w paśmie 38 GHz modulacja QAM 256 XPIC wydajność 660 do 750 Mbps full duplex Radiolinia Siklu EH Mbps duże miasto: o kanał 500 MHz w paśmie E - 74 GHz wydajność 880 Mbps simlex ( Mbps lub Mbps) ponad 50 krotna oszczędność kosztów opłat do UKE 2-3 krotnie tańszy koszt zakupu niż typowa radiolinia XPIC zwrot kosztów radiolinii Siklu w mniej niż 2 lata

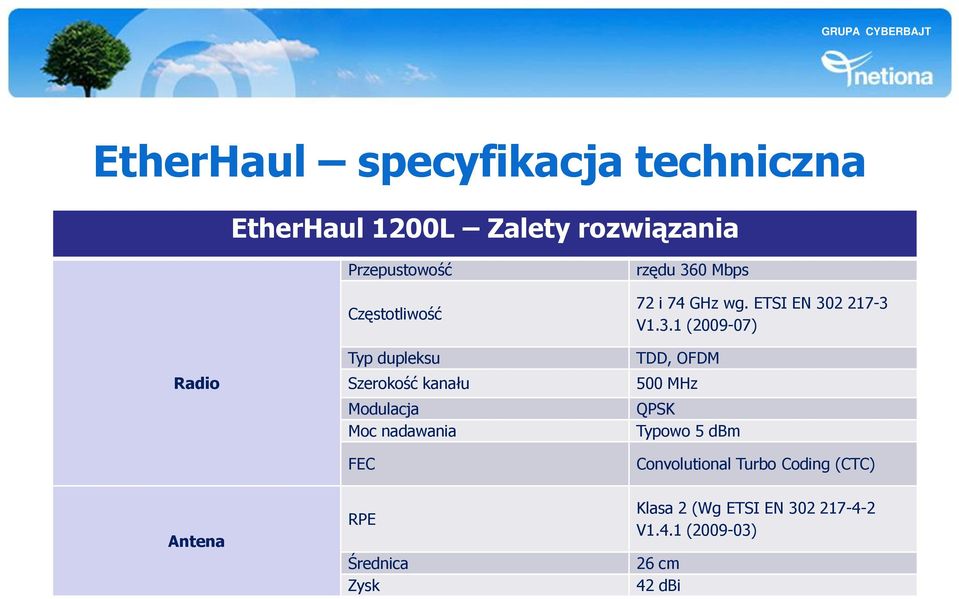

12 EtherHaul specyfikacja techniczna EtherHaul 1200L Zalety rozwiązania Radio Przepustowość Częstotliwość Typ dupleksu Szerokość kanału Modulacja Moc nadawania FEC rzędu 360 Mbps 72 i 74 GHz wg. ETSI EN V1.3.1 ( ) TDD, OFDM 500 MHz QPSK Typowo 5 dbm Convolutional Turbo Coding (CTC) Antena RPE Średnica Zysk Klasa 2 (Wg ETSI EN V1.4.1 ( ) 26 cm 42 dbi

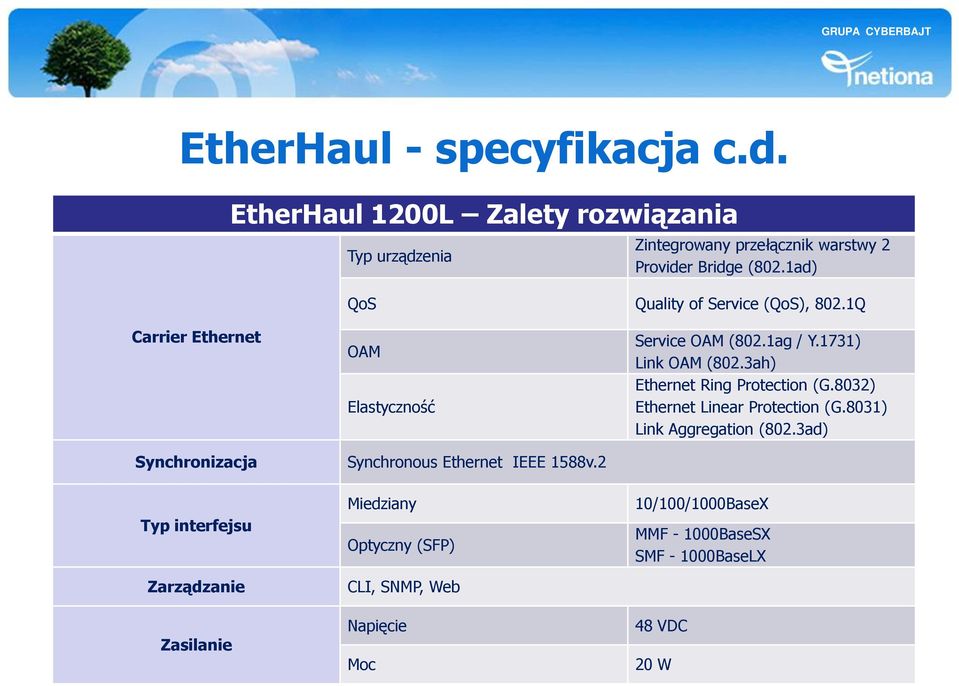

13 EtherHaul - specyfikacja c.d. EtherHaul 1200L Zalety rozwiązania Typ urządzenia Zintegrowany przełącznik warstwy 2 Provider Bridge (802.1ad) QoS Quality of Service (QoS), 802.1Q Carrier Ethernet OAM Elastyczność Service OAM (802.1ag / Y.1731) Link OAM (802.3ah) Ethernet Ring Protection (G.8032) Ethernet Linear Protection (G.8031) Link Aggregation (802.3ad) Synchronizacja Synchronous Ethernet IEEE 1588v.2 Typ interfejsu Zarządzanie Zasilanie Miedziany Optyczny (SFP) CLI, SNMP, Web Napięcie Moc 10/100/1000BaseX MMF BaseSX SMF BaseLX 48 VDC 20 W

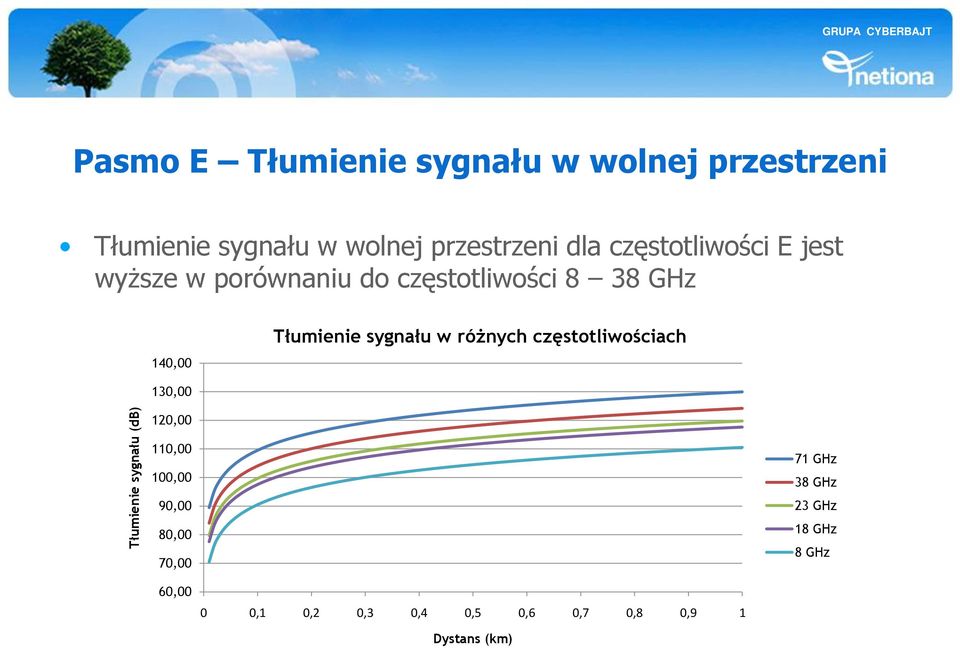

14 Tłumienie sygnału (db) GRUPA CYBERBAJT Pasmo E Tłumienie sygnału w wolnej przestrzeni Tłumienie sygnału w wolnej przestrzeni dla częstotliwości E jest wyższe w porównaniu do częstotliwości 8 38 GHz 140,00 Tłumienie sygnału w różnych częstotliwościach 130,00 120,00 110,00 100,00 90,00 80,00 70,00 71 GHz 38 GHz 23 GHz 18 GHz 8 GHz 60,00 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 Dystans (km)

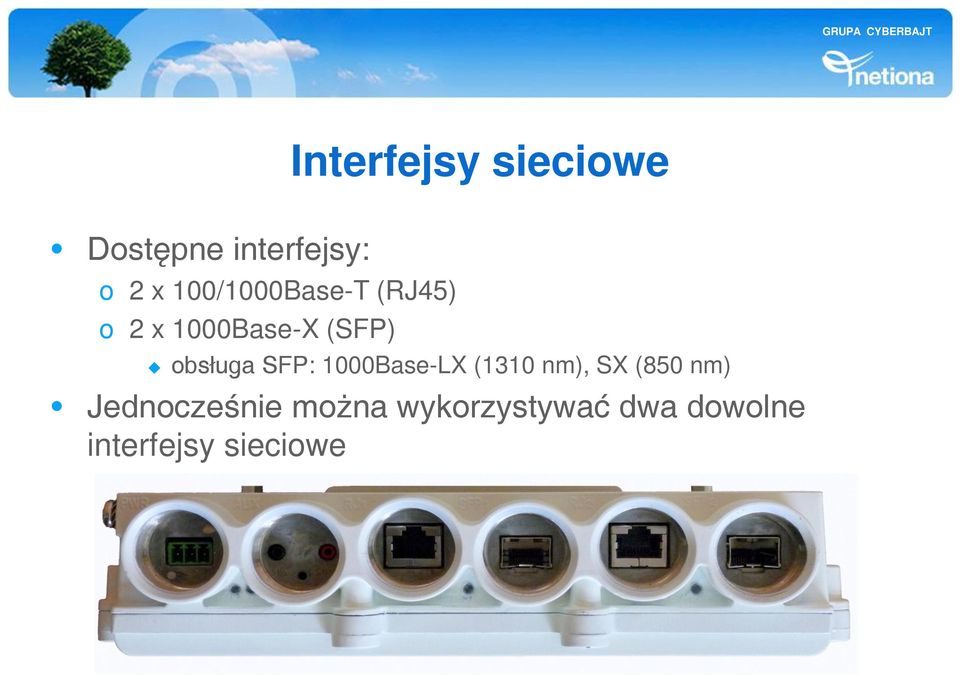

15 Interfejsy sieciowe Dostępne interfejsy: o 2 x 100/1000Base-T (RJ45) o 2 x 1000Base-X (SFP) obsługa SFP: 1000Base-LX (1310 nm), SX (850 nm) Jednocześnie można wykorzystywać dwa dowolne interfejsy sieciowe

16 Urządzenia klienta GRUPA CYBERBAJT Kompaktowy i niezawodny produkt EtherHaul - Przegląd systemu Urządzenie zewnętrzne E1/T1 Ethernet Opcjonalne IDU Ethernet Network Processor CMOS Baseband (modem) Single chip Radio Transceiver Funkcjonalność przełącznika warstwy 2, QoS, OAM, możliwość programowej zmiany do przełącznika warstwy 3 Skalowalna i elastyczna obsługa różnorakich architektur sieci: o Point-to-point, protected p2p, mesh, daisy-chain, ring Kompaktowa i niezawodna konstrukcja o niskim zużyciu energii o Modem/MAC/SW CMOS IC o Pojedynczy układ nadajnika Łatwe wizowanie anteny

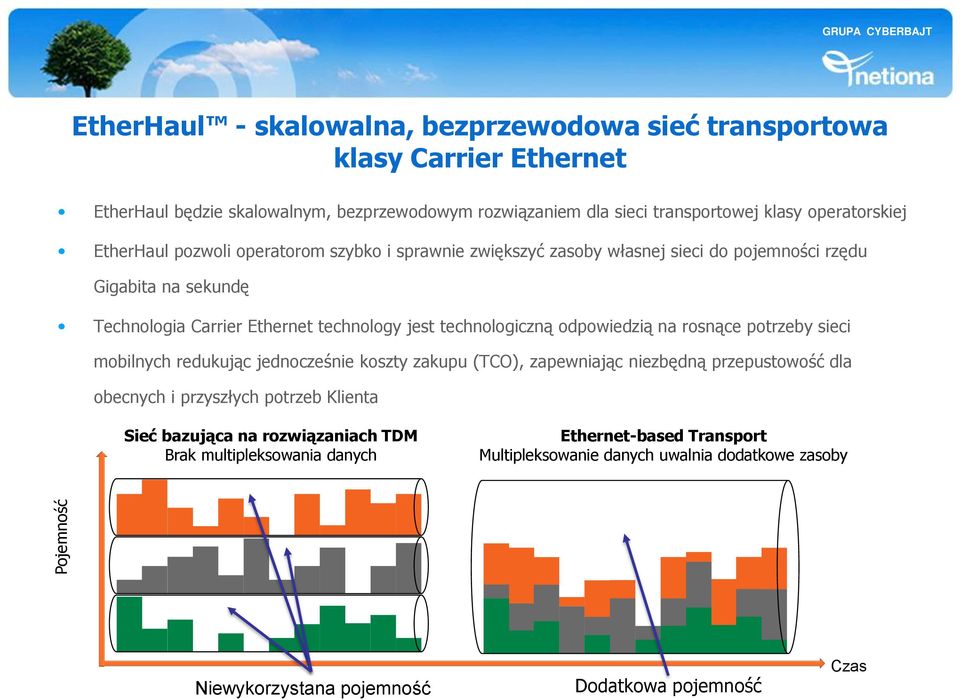

17 Pojemność GRUPA CYBERBAJT EtherHaul - skalowalna, bezprzewodowa sieć transportowa klasy Carrier Ethernet EtherHaul będzie skalowalnym, bezprzewodowym rozwiązaniem dla sieci transportowej klasy operatorskiej EtherHaul pozwoli operatorom szybko i sprawnie zwiększyć zasoby własnej sieci do pojemności rzędu Gigabita na sekundę Technologia Carrier Ethernet technology jest technologiczną odpowiedzią na rosnące potrzeby sieci mobilnych redukując jednocześnie koszty zakupu (TCO), zapewniając niezbędną przepustowość dla obecnych i przyszłych potrzeb Klienta Sieć bazująca na rozwiązaniach TDM Brak multipleksowania danych Ethernet-based Transport Multipleksowanie danych uwalnia dodatkowe zasoby Niewykorzystana pojemność Dodatkowa pojemność Czas

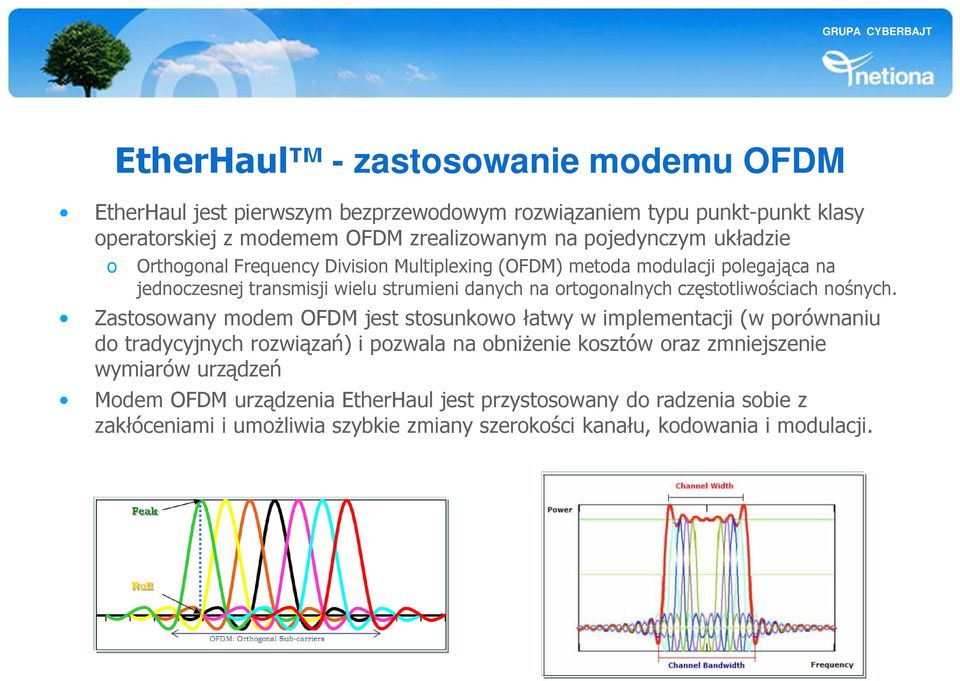

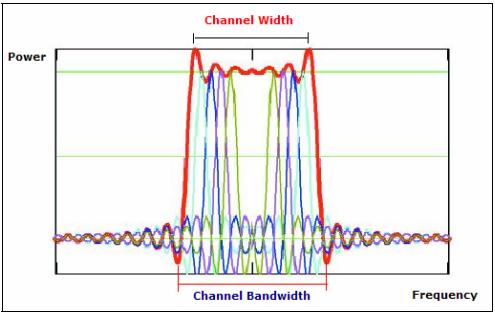

18 EtherHaul - zastosowanie modemu OFDM EtherHaul jest pierwszym bezprzewodowym rozwiązaniem typu punkt-punkt klasy operatorskiej z modemem OFDM zrealizowanym na pojedynczym układzie o Orthogonal Frequency Division Multiplexing (OFDM) metoda modulacji polegająca na jednoczesnej transmisji wielu strumieni danych na ortogonalnych częstotliwościach nośnych. Zastosowany modem OFDM jest stosunkowo łatwy w implementacji (w porównaniu do tradycyjnych rozwiązań) i pozwala na obniżenie kosztów oraz zmniejszenie wymiarów urządzeń Modem OFDM urządzenia EtherHaul jest przystosowany do radzenia sobie z zakłóceniami i umożliwia szybkie zmiany szerokości kanału, kodowania i modulacji.

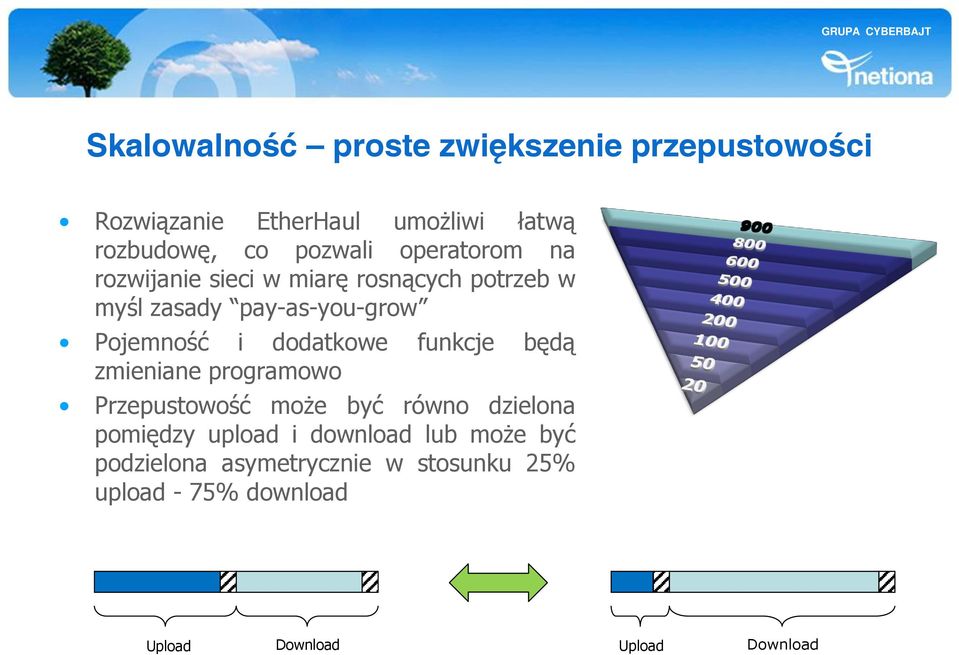

19 Skalowalność proste zwiększenie przepustowości Rozwiązanie EtherHaul umożliwi łatwą rozbudowę, co pozwali operatorom na rozwijanie sieci w miarę rosnących potrzeb w myśl zasady pay-as-you-grow Pojemność i dodatkowe funkcje będą zmieniane programowo Przepustowość może być równo dzielona pomiędzy upload i download lub może być podzielona asymetrycznie w stosunku 25% upload - 75% download Upload Download Upload Download

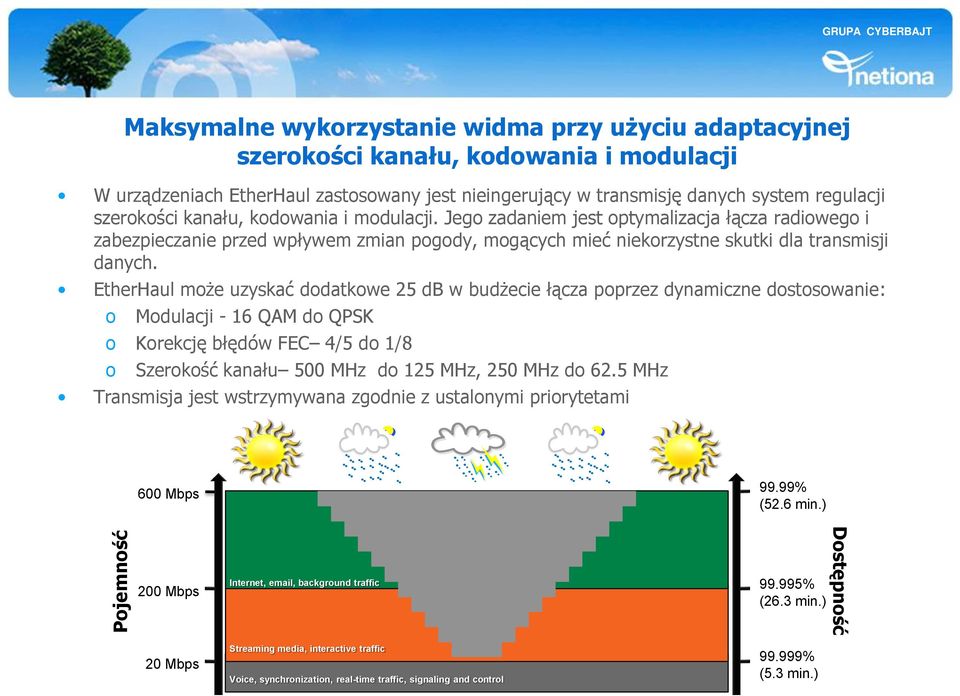

20 Pojemność GRUPA CYBERBAJT Maksymalne wykorzystanie widma przy użyciu adaptacyjnej szerokości kanału, kodowania i modulacji W urządzeniach EtherHaul zastosowany jest nieingerujący w transmisję danych system regulacji szerokości kanału, kodowania i modulacji. Jego zadaniem jest optymalizacja łącza radiowego i zabezpieczanie przed wpływem zmian pogody, mogących mieć niekorzystne skutki dla transmisji danych. EtherHaul może uzyskać dodatkowe 25 db w budżecie łącza poprzez dynamiczne dostosowanie: o Modulacji - 16 QAM do QPSK o Korekcję błędów FEC 4/5 do 1/8 o Szerokość kanału 500 MHz do 125 MHz, 250 MHz do 62.5 MHz Transmisja jest wstrzymywana zgodnie z ustalonymi priorytetami 600 Mbps 99.99% (52.6 min.) 200 Mbps Internet, , background traffic % (26.3 min.) Dostępność 20 Mbps Streaming media, interactive traffic Voice, synchronization, real-time traffic, signaling and control % (5.3 min.)

21 Quality of Service i zarządzanie szerokością kanału EtherHaul ma zaimplementowany mechanizm Quality of Service (QoS) bazujący na 802.1Q (VLAN tags) umożliwiający alokację zasobów sieciowych w sposób gwarantujący dostarczenie transmisji na odpowiednim poziomie. EtherHaul posiada 8 kolejek na każdym interfejsie. Kolejki są dostępne za pomocą mechanizmów Strict Priority lub Weighted Fair Queuing S-3 S-1 CIR EIR EIR CIR CIR S-4 S-5 S-2 CI R Nazwa serwisu S-1 Synchronization, signaling and control S-2 Voice High Klasa priorytetu Very High S-3 Real-time streaming (video, gaming) Medium S-4 Web Low S-5 Background Very Low CIR Committed Information Rate EIR Excess Information Rate

22 Przełącznik EtherHaul 1200 wyposażony jest w pełni zintegrowany przełącznik warstwy 2 Provider Bridge (IEEE 802.1ad) o Standard IEEE 802.1ad, powszechnie znany jako QinQ lub Provider Bridge, rozszerza standard IEEE 802.1Q poprzez stos drugiej sieci VLAN, przekazując sieci mostkowanej (tunelowanie) ramek od wielu klientów poprzez dostawcę sieciowego używając usługi VLAN (S-VLAN) przy zachowaniu przez Klienta sieci VLAN (C-VLAN) QoS - Aware Pipe

23 EtherHaul - Elastyczne zarządzanie topologią sieci EtherHaul wspiera różnorodne typy sieci: o Point-to-Point o Ring o Daisy Chain o Mesh W przyszłości dostępność interfejsów LTE X2, S1 Dostępność pasma i wąska wiązka anteny ( pencil-beams ) umożliwiają zastosowanie topologii typu mesh Point-to-Point Ring Daisy Chain BSC/RNC Core Network RAN Mesh

24 Zarządzanie EtherHaul może być konfigurowany i zarządzany poprzez: o CLI (wzorowany na konsoli Cisco) o SNMP v.2 i SNMP v.3 o Zarządzanie z poziomu strony WWW

25 Wydajny widmowo Rozwiązanie EtherHaul pracuje z wysokimi modulacjami, co pozwala zwiększyć ilość danych przypadających na 1 Hz widma Mniejsze zużycie widma pozwala na bardziej wydajne i prostsze planowanie i wykorzystanie częstotliwości EtherHaul Inne rozwiązania

26 EtherHaul wspiera dwa typy OAM: o End-to-end Service OAM bazujący na IEEE 802.1ag provides end-to-end fault monitoring and performance measurements Continuity Check Message (CCM) Linktrace Loopback EtherHaul wspiera monitorowanie działania zgodne z Y.1731 Frame delay Frame loss Alarm Progagation OAM Operator B Operator A Link OAM 802.3ah Link OAM 802.3ah Service OAM 802.1ag / Y.1731

27 Elastyczność EtherHaul obsługuje zabezpieczenia i standardy odporności, pozwalając dostawcom usług na świadczenie elastycznych, niezawodnych połączeń oraz lepsze rozłożenie obciążeń szczytowych w sieci, Wspiera następujące standardy: o o o G.8032 Ethernet Ring Protection Switching 802.3ad Link Aggregation G.8031 Ethernet Linear Protection xdsl Fiber

28 Synchronizacja EtherHaul 1200 zapewnia poprzez standard (G.8261) możliwość otrzymania zsynchronizowanego łącza Ethernet na drugim końcu łącza bezprzewodowego. EtherHaul 1200 oferuje zoptymalizowany transport pakietów (1588v.2 IEEE) podrzędnych umożliwiających generowanie zegara.

29 Niskie opóźnienia Rozwiązanie EtherHaul ma niskie własne opóźnienia (około 200 μsec wliczając przełączanie) umożliwiając pracę w sieciach 3G i LTE Niskie opóźnienia są rezultatem dużej integracji modemu z układem RF QoS i pomiary fragmentacji pozwalają dostarczać dane o wysokim priorytecie z minimalnym opóźnieniem i pomijalnym jitterem Przy użyciu EtherHaul zaprezentowano z sukcesem możliwość przesyłania danych PWE3 i 1588V2 Dzięki niskim opóźnieniom radiolinię EtherHaul można z powodzeniem wykorzystywać w systemach monitoringu wizyjnego

30 Niespotykane wcześniej niskie zużycie energii elektrycznej Rozwiązanie EtherHaul zużywa mniej niż 20W energii na stronę Tak niski pobór mocy pozwala na zmniejszenie zużycia energii elektrycznej. Faktyczne oszczędności są jeszcze większe biorąc pod uwagę brak części wewnętrznej Niskie zużycie energii zwiększa niezawodność urządzenia poprzez zmniejszenie ilości traconej energii Urządzenie jest zgodne ze standardem 802.3at Power over Ethernet co pozwala na użycie standardowego zasilacza PoE

31 EtherHaul 1200 L - dostępność Strefa opadów H (1 foot) Dostępność 99% 86h/rok 99.9% 8.6h/rok 99.95% 4.3h/rok 99.99% 52min/rok % 26min/rok % 5min/rok Rain rate (mm/h) Capacity 500 m Capacity 750 m Capacity 1,000 m Capacity 1,250 m Capacity 1,500 m Capacity 1,750 m Capacity 2,000 m Capacity 2,250 m Capacity 2,500 m Capacity 2,750 m Capacity 3,000 m Uwagi: o ruch może być podzielony symetrycznie 50%-50% upload-download lub asymetrycznie w stosunku 25%-75% upload-download o przepływność zależy od rozmiaru pakietu

32 Prosta i szybka instalacja Ekstremalnie niska waga: 3 Kg (radio + antena) o Może być wniesiony na maszt przez instalatora redukując koszty i czas potrzebne na dostarczenie urządzenia na miejsce instalacji Łatwe wizowanie W trakcie testów link był zainstalowany i uruchomiony w czasie poniżej 15 minut (po krótkim treningu)

33 Podsumowanie Częstotliwość - niskie koszty rezerwacji pasma E: 74 GHz 500MHz 150zł/rok Przepływność rzędu 360 Mbps model L, do 900 Mbps model EtherHaul 1200 Niskie opóźnienia - około 200 μsec wliczając przełączanie Krótki dystans w Polskich warunkach około 2 km Skalowalność przepływność i dodatkowe funkcje będą zmieniane programowo Mały pobór mocy - do 20 W Kompaktowe rozwiązanie - wersja all in one, all outdoor, antena o średnicy 26cm zintegrowana z urządzeniem, waga przęsła ~3 kg Tryb dostępu - TDD pozwalający efektywnie wykorzystać pasmo radiowe w przypadku niesymetrycznej transmisji z możliwością regulacji podziału od 50:50 do 25:75 Szyfrowanie AES (po wykupieniu licencji) Interfejsy światłowodowe Base-LX (1310 nm), SX (850 nm) Obsługa VLANów - do 4096 aktywnych VLANów, IEEE 802.1ad (QinQ) QoS - bazujący na 802.1Q (VLAN tags), umożliwia alokację zasobów sieciowych w sposób gwarantujący transmisję danych w sposób określony przez operatora

34 Cyberbajt wyłączny dystrybutor rozwiązań Siklu na Polskę Oferty handlowe oraz wdrożenia: Netiona Sp. z o.o. Dominik Kuc siklu@netiona.pl Support techniczny: VSAT System Maciej Eckstein maciej@vsat.pl

35 Siklu - usługi wdrożeniowe pomoc w pozyskaniu pozwolenia radiowego planowanie radiowe instalacja konfiguracja uruchomienie szeroko pojęte wsparcie techniczno organizacyjne.

36 Netiona pakiet usług serwisowych pełne wsparcie usług serwisowych, o rozszerzone warunki gwarancji, w tym wysyłka części zapasowych w dniu zgłoszenia awarii, o dostęp do wsparcia technicznego ( , telefon), o zdalna pomoc w konfiguracji systemu, analiza problemów i ich rozwiązywanie, o koszt 150zł/netto miesięcznie,

37 Netiona Sp. z o.o. ul. Juranda ze Spychowa 19D Warszawa tel. (22) kontakt@netiona.pl Cyberbajt Tadeusz Nowak ul. Młyńska Zamość tel cyberbajt@cyberbajt.pl
