1 ZiMSK dr inż. Łukasz Sturgulewski, dr inż. Artur Sierszeń, dr inż. Andrzej Frączyk, VLAN, trunk, intervlan-routing 1

2 Wykład Switch: VLAN Routing pomiędzy VLAN VLAN, trunk, intervlan-routing 2

3 Segmentacja sieci LAN Segmentacja znacznie zmniejsza obciążenie sieci w ramach poszczególnych segmentów. VLAN, trunk, intervlan-routing 3

4 Segmentacja sieci LAN za pomocą mostów VLAN, trunk, intervlan-routing 4

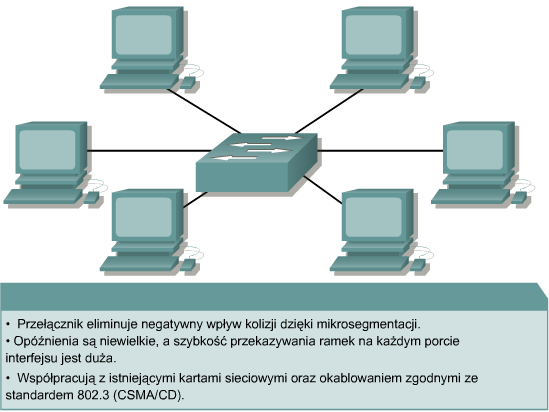

5 Segmentacja sieci LAN za pomocą przełączników VLAN, trunk, intervlan-routing 5

6 Segmentacja sieci LAN za pomocą routerów VLAN, trunk, intervlan-routing 6

7 Podstawy przełączania w sieciach LAN VLAN, trunk, intervlan-routing 7

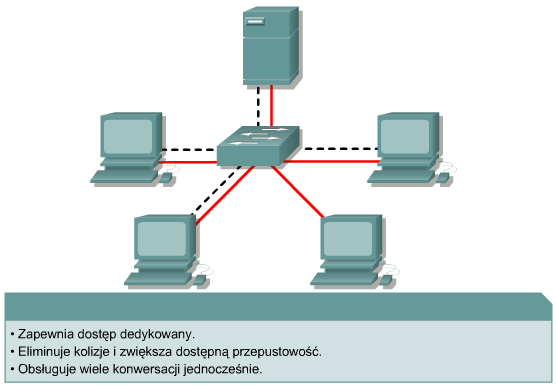

8 Działanie przełącznika LAN VLAN, trunk, intervlan-routing 8

9 Opóźnienie przełącznika Ethernet VLAN, trunk, intervlan-routing 9

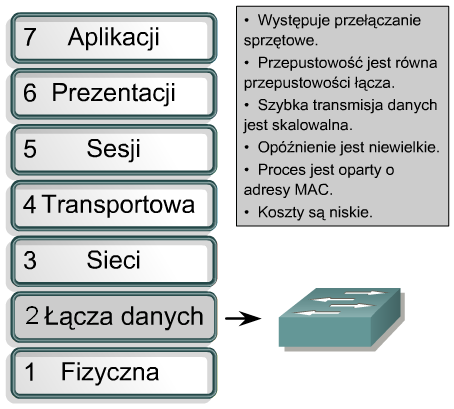

10 Przełączanie w warstwie 2 VLAN, trunk, intervlan-routing 10

11 Przełączanie w warstwie 3 VLAN, trunk, intervlan-routing 11

12 Przełączanie symetryczne VLAN, trunk, intervlan-routing 12

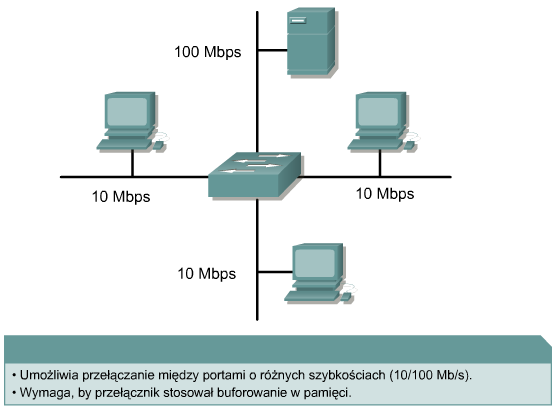

13 Przełączanie asymetryczne VLAN, trunk, intervlan-routing 13

14 Buforowanie w pamięci Buforowanie w oparciu o porty: W przypadku buforowania opartego na portach ramki są przechowywane w kolejkach powiązanych z konkretnymi portami przychodzącymi. Buforowanie w pamięci współużytkowanej: Powoduje umieszczanie wszystkich ramek we wspólnym buforze pamięci, z którego korzystają wszystkie porty przełącznika. Wymagana przez dany port ilość pamięci buforu jest przydzielana dynamicznie. VLAN, trunk, intervlan-routing 14

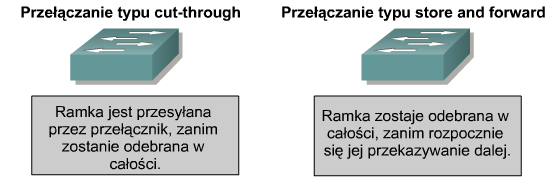

15 Dwie metody przełączania VLAN, trunk, intervlan-routing 15

16 Store-and-forward VLAN, trunk, intervlan-routing 16

17 Cut-through VLAN, trunk, intervlan-routing 17

18 Tryby transmisji ramek VLAN, trunk, intervlan-routing 18

19 Przełącznik sieciowy korzystający z pamięci CAM VLAN, trunk, intervlan-routing 19

20 Jak przełączniki i mosty filtrują ramki VLAN, trunk, intervlan-routing 20

21 Mikrosegmentacja sieci W celu zmniejszenia domeny kolizyjnej w sieci przełączniki stosują mikrosegmentację". Odbywa się to poprzez utworzenie dedykowanych segmentów sieci, czyli połączeń typu punkt-punkt". Przełącznik łączy w sobie te segmenty w sieć wirtualną. VLAN, trunk, intervlan-routing 21

22 Wstęp do technologii VLAN VLAN polega na logicznym grupowaniu za pomocą switch a sieciowego urządzeń sieciowych oraz użytkowników sieci LAN pod kątem sprawowanej funkcji, miejsca funkcjonowania czy też wykorzystywanej aplikacji VLAN, trunk, intervlan-routing 22

23 Wstęp do technologii VLAN Historia technologii VLAN TRENDY Ewolucja VLAN Inteligentne VLAN VLAN w sieciach kampusowych Pojedynczy switch VLAN, trunk, intervlan-routing 23

24 Wstęp do technologii VLAN W sieciach LAN, które wykorzystują przełączniki (switch e), technologia VLAN jest tanim i efektywnym sposobem grupowania użytkowników danej sieci w wirtualne grupy robocze w odniesieniu do ich fizycznej lokalizacji w tej sieci. VLAN, trunk, intervlan-routing 24

25 Wstęp do technologii VLAN VLAN pracuje w warstwie drugiej oraz trzeciej modelu OSI. Warstwy modelu OSI Aplikacji Prezentacji Sesji Transportu Sieci Łącza danych fizyczna VLAN VLAN, trunk, intervlan-routing 25

26 Segmentacja VLAN a tradycyjna segmentacja Segmentacja tradycyjna Segmentacja VLAN hub 3 switch 3 Piętro 3 hub 2 switch 2 Piętro 2 ROUTER ROUTER switch 1 Piętro 1 hub 1 VLAN, trunk, intervlan-routing 26

27 Segmentacja VLAN a tradycyjna segmentacja Typowe sieci LAN są skonfigurowane w odniesieniu do fizycznej infrastruktury sieciowej, do której są przyłączone Użytkownicy w tradycyjnej segmentacji pogrupowani są w odniesieniu do ich fizycznej lokalizacji w sieci, w relacji do koncentratora do którego są przyłączeni Grupowanie użytkowników uzależnione jest również od układu instalacji sieciowej w budynku Urządzeniem realizującym segmentację jest router VLAN, trunk, intervlan-routing 27

28 Segmentacja VLAN a tradycyjna segmentacja Konfiguracja VLAN realizowana jest przez oprogramowanie switch a Technologia VLAN wymaga wsparcia ze strony producentów sprzętu sieciowego Komunikacja pomiędzy VLAN ami jest realizowana poprzez routing w warstwie sieci modelu OSI VLAN dostarcza mechanizmy kontroli rozgłaszania sieciowego VLAN może zwiększyć bezpieczeństwo w sieci poprzez zdefiniowanie, które elementy sieci mogą się ze sobą komunikować VLAN, trunk, intervlan-routing 28

29 Rola routerów w VLAN Switch e VLAN przejmują realizacje pewnych mechanizmów zarządzania siecią od routerów Routery w sieciach VLAN zapewniają połączenia pomiędzy różnymi sieciami VLAN Routery zapewniają również komunikację z innymi tradycyjnie podzielonymi częściami sieci (segmentacja tradycyjna) Integracja routerów zewnętrznych i architektury switching u za pomocą wysokowydajnych sieci szkieletowych VLAN, trunk, intervlan-routing 29

30 Switching i filtrowanie w VLAN Switche VLAN są urządzeniami wyposażonymi w inteligentne mechanizmy służące do podejmowania decyzji odnośnie filtrowania i przekazywania dalej ramek. Decyzje te bazują na metrykach VLAN zdefiniowanych przez administratorów sieci. Najbardziej popularnymi z podejść dla celów logicznego grupowania w segmenty VLAN są filtrowanie ramek oraz identyfikacja ramek (frame tagging). Bazując na zestawie zasad zdefiniowanych przez administratora obydwie techniki określają gdzie ma być ramka wysłana, czy ma być filtrowana lub rozgłaszana w sieci. VLAN, trunk, intervlan-routing 30

31 Switching i filtrowanie w VLAN Filtrowanie ramek sprawdza szczegółowe informację o każdej ramce. Filtrowanie odbywa się za pomocą danych z tablicy filtrowania, która jest tworzona dla każdego switcha. Switch podczas procesu filtrowania porównuje informacje o ramce z wpisami w tablicy filtrowania i podejmuje właściwą akcję. VLAN, trunk, intervlan-routing 31

32 Switching i filtrowanie w VLAN Filtrowanie ramek Switche dzielą między sobą tablicę adresową Analogia do protokołów routingu VLAN, trunk, intervlan-routing 32

33 Switching i filtrowanie w VLAN Identyfikacja ramek (frame tagging) - w procesie tym każdej ramce nadawany jest identyfikator. Identyfikatory przypisuje administrator switcha i są one umieszczone w nagłówkach ramek. Decyzja o przyjęciu bądź odrzuceniu ramki jest podejmowana przez switch po odczytaniu identyfikatora. Po zidentyfikowaniu ramki switch usuwa identyfikator i wysyła ramkę do punktu przeznaczenia. VLAN, trunk, intervlan-routing 33

34 Switching i filtrowanie w VLAN Identyfikacja ramek (frame tagging) VLAN, trunk, intervlan-routing 34

35 Różne konfiguracje VLAN VLAN jest złożony z sieci przełączanej (switched network), która jest podzielona na logiczne segmenty w odniesieniu do funkcji, zespołów projektowych i aplikacji. Każdy port w switch u przypisany jest do VLAN. Przypisywanie portów switch a opiera się na trzech różnych metodach implementacji tej procedury. VLAN, trunk, intervlan-routing 35

36 Różne konfiguracje VLAN Port-Centric VLAN (Static VLAN) Dynamic VLAN VLAN, trunk, intervlan-routing 36

37 Typy VLAN ów VLAN, trunk, intervlan-routing 37

38 Różne konfiguracje VLAN Port-Centric VLAN Port-Centric VLAN - w konfiguracji Port-Centric wszystkie końcówki sieciowe podłączone do tego samego portu mają ten sam identyfikator VLAN ID. warstwa sieci warstwa łącza danych Produkcja VLAN Marketing VLAN Sprzedaż VLAN warstwa fizyczna podłączone końcówki sieciowe piętro 1 piętro 2 piętro 3 VLAN, trunk, intervlan-routing 38

39 Różne konfiguracje VLAN Port-Centric VLAN Cechy konfiguracji typu Port-Centric: użytkownicy sieci przypisani są do portów switch a łatwość administracji VLAN zwiększone bezpieczeństwo przesyłania danych pomiędzy różnymi VLAN pakiety nie wydostają się do innych domen VLAN, trunk, intervlan-routing 39

40 Statyczny VLAN VLAN, trunk, intervlan-routing 40

41 Różne konfiguracje VLAN Dynamic VLAN Dynamic VLAN - w konfiguracji Dynamic VLAN przypisania wszystkich końcówek sieciowych są automatycznie wyznaczane na podstawie adresów MAC, IP lub typu protokołu Nowa końcówka sieciowa MAC adres sprawdzany w bazie danych Serwer konfiguracji VLAN VLAN, trunk, intervlan-routing 41

42 Zalety sieci VLAN Łatwo przenosić stacje robocze w sieci LAN Łatwo dodawać stacje robocze do sieci LAN Łatwo zmieniać konfigurację sieci LAN Łatwo nadzorować ruch w sieci Zwiększyć bezpieczeństwo VLAN, trunk, intervlan-routing 42

43 Komunikacja pomiędzy VLAN ami VLAN, trunk, intervlan-routing 43

44 Konfiguracja łącza pomiędzy VLAN VLAN, trunk, intervlan-routing 44

45 Połączenie pomiędzy przełącznikami VLAN, trunk, intervlan-routing 45

46 Komunikacja pomiędzy VLAN ami VLAN, trunk, intervlan-routing 46

47 Sieci VLAN typu end-to-end VLAN, trunk, intervlan-routing 47

48 Weryfikowanie konfiguracji sieci VLAN VLAN, trunk, intervlan-routing 48

49 Weryfikowanie konfiguracji sieci VLAN VLAN, trunk, intervlan-routing 49

50 Różne konfiguracje VLAN Dynamic VLAN Cechy konfiguracji typu Dynamic VLAN: dynamiczne przypisywanie portów na podstawie kilku parametrów sieciowych (MAC, IP, potokoły) automatyczna konfiguracja portów na podstawie konfiguracji VLAN małe nakłady pracy administratora sieci VLAN, trunk, intervlan-routing 50

51 Kontrola domen rozgłoszeniowych VLAN w połączeniu z routerami potrafi kontrolować i wyznaczać domeny rozgłoszeniowe. Domena rozgłoszeniowa 1 Domena rozgłoszeniowa 2 VLAN, trunk, intervlan-routing 51

52 Korzyści z zastosowania VLAN Korzyści z wykorzystywania VLAN: wykorzystanie istniejących już urządzeń sieciowych (koncentratory) elastyczność w tworzeniu grup logicznych oraz w podłączaniu do nich użytkowników sieci łatwość administracji zwiększają możliwości współdzielenia łącza oraz zasobów pomiędzy użytkowników sieci VLAN, trunk, intervlan-routing 52

53 Konfigurowanie ustawień dotyczących bezpieczeństwa portu VLAN, trunk, intervlan-routing 53

54 VLAN w sieci laboratoryjnej OUTSIDE /24 dmz security- level 50 outside security- level /24 inside security- level /16 VLAN / / /16 VLAN /16 VLAN 20 VLAN, trunk, intervlan-routing 54

55 VLAN w sieci laboratoryjnej (tworzenie i kasowanie VLAN) OUTSIDE /24 dmz security- level 50 outside security- level /24 inside security- level /16 VLAN / / /16 VLAN /16 VLAN 20 VLAN, trunk, intervlan-routing 55

56 VLAN w sieci laboratoryjnej (przypisanie portu do VLAN) OUTSIDE /24 dmz security- level 50 outside security- level /24 inside security- level /16 VLAN / / /16 VLAN /16 VLAN 20 VLAN, trunk, intervlan-routing 56

57 VLAN w sieci laboratoryjnej (informacje o VLAN) OUTSIDE /24 dmz security- level 50 outside security- level /24 inside security- level /16 VLAN / / /16 VLAN /16 VLAN 20 VLAN, trunk, intervlan-routing 57

58 VLAN w sieci laboratoryjnej (łącze trunkowe VLAN) OUTSIDE /24 dmz security- level 50 outside security- level /24 inside security- level /16 VLAN / / /16 VLAN /16 VLAN 20 VLAN, trunk, intervlan-routing 58

59 VLAN w sieci laboratoryjnej (inter-vlan routing) OUTSIDE /24 dmz security- level 50 outside security- level /24 inside security- level /16 VLAN / / /16 VLAN /16 VLAN 20 VLAN, trunk, intervlan-routing 59

60 ZiMSK KONIEC VLAN, trunk, intervlan-routing 60
