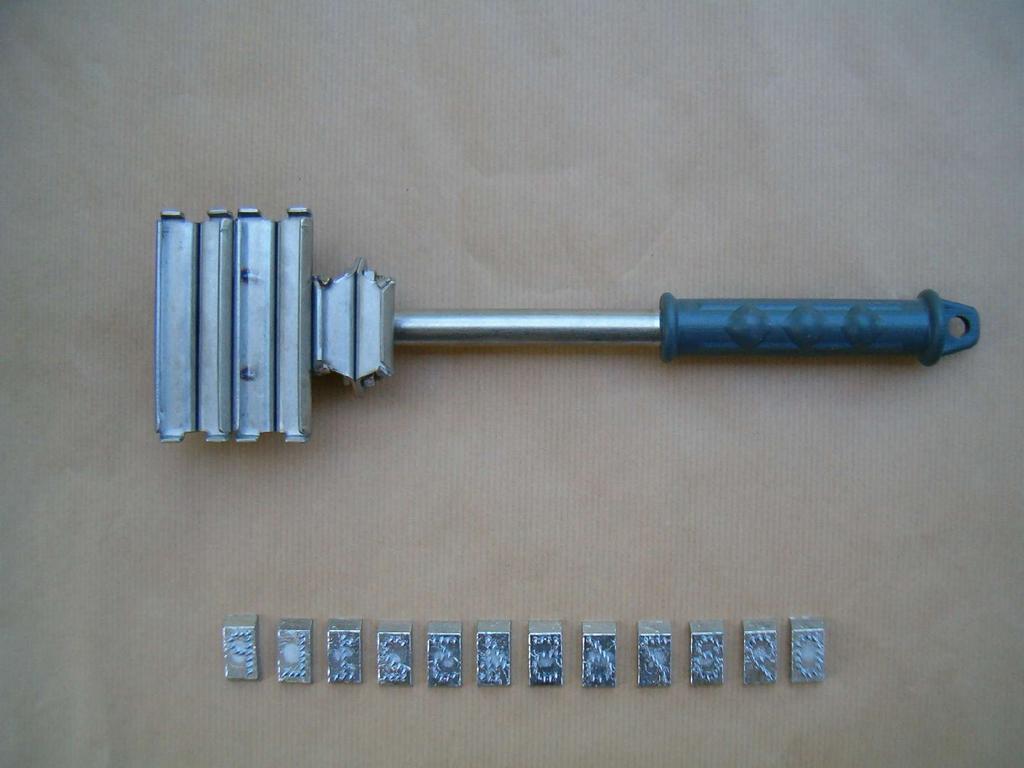

1 PRZEDSIĘBIORSTWO PRODUKCYJNO HANDLOWO-USŁUGOWE DARIUSZ MILEWSKI Podkowa Leśna, ul. Parkowa 17 NIP: , REGON: Właściciel: Dariusz Milewski Tel./Fax , Kom Strona internetowa: pl ; pl Dział Handlowy: Jarosław Milewski Tel./Fax , Kom jaroslaw@milewski. pl INSTRUKCJA OBSŁUGI Młotek do tatuowania zwierząt 14 cyfrowy 18 mm.

2 SPIS TREŚCI Rozdział 1 : Przeznaczenie młotka do tatuowania. Rozdział 2 : Bezpieczeństwo przy użytkowaniu młotka do tatuowania. Rozdział 3 : Montaż numerków w młotku do tatuowania. Rozdział 4 : Tatuowanie. Rozdział 5 : Demontaż numerków z młotka do tatuowania. Rozdział 6 : Dane techniczne.

3 1. Przeznaczenie młotka do tatuowania Młotek do tatuowania po założeniu numerków służy do oznakowania świń numerem indentyfikacyjnym stada składającym się z 14 znaków nadanych przez Agencję Restrukturyzacji i Modernizacji Rolnictwa. Znakowanie odbywa się przez wytatuowanie na grzbiecie numeru indentyfikacyjnego stada : Dwa pierwsze znaki to litery PL. Dziewięć następnych cyfr to numer gospodarstwa, w którym zwierzę się urodziło. Trzy ostatnie cyfry to numer stada, w którym zwierzę się urodziło. 2. Bezpieczeństwo przy użytkowaniu młotka do tatuowania Podczas zakładania numerków do tatuowania, samego tatuowania, demontażu numerków po tatuowaniu należy zachować szczególne środki bezpieczeństwa. Numerki posiadają ostre igły, dlatego trzeba szczególnie uważać, aby się nie skaleczyć. Przy montażu, tatuowaniu i demontażu zalecane jest stosowanie rękawic ochronnych. Przestrzeganie powyższych zasad pozwoli na bezpieczną pracę. 3. Montaż numerków w młotku do tatuowania 1. Przygotowanie do montażu. Położyć młotek na stole, lub trzymać w ręku tak aby uchwyt znajdował się po prawej stronie. Dla ułatwienia montażu zalecane jest ułożenie najpierw na stole numeru indentyfikacyjnego stada w trzech rzędach. 2. Montaż liter P,L w pierwszym rzędzie. Pierwszy rząd litery P,L. Drugi rząd 6 cyfr. Trzeci rząd 6 cyfr. Razem 14 numerków. Odkręcić dwie nakrętki skrzydełkowe. Rozsunąć blaszkę ruchomą na odległość umożliwiającą włożenie numerków o około 5 mm.

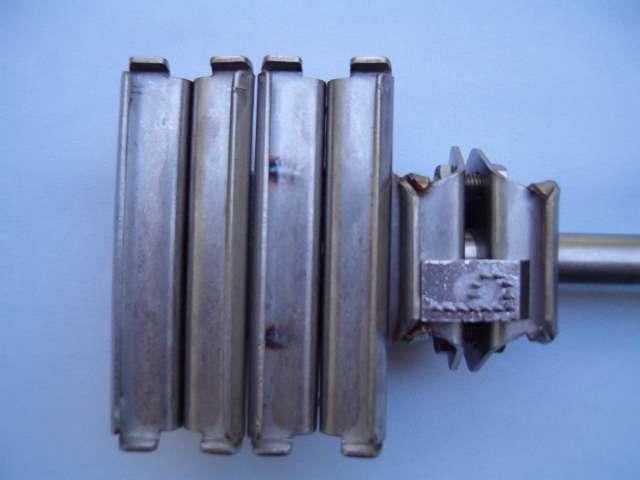

4 Włożyć numerek P zgodnie ze zdjęciem poniżej. Włożyć numerek L. Zsunąć blaszkę ruchomą o około 5 mm.

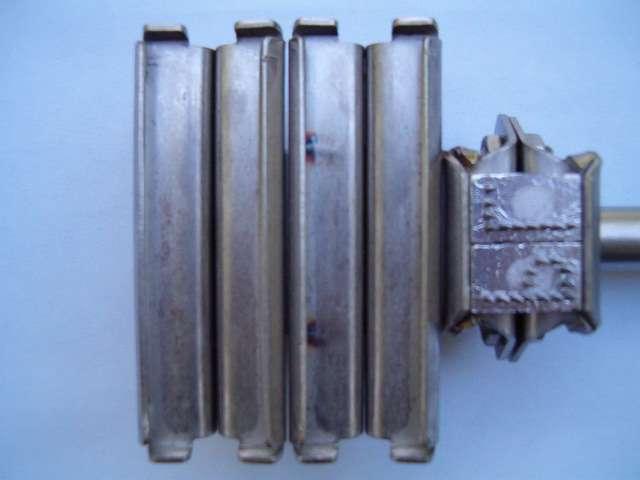

5 3. Montaż 6 cyfr w drugim rzędzie. Rozsunąć ruchomą blaszkę w kierunku rączki o około 5 mm, jednocześnie przesuwając pierwszy rząd. Włożyć kolejno numerki od dołu do góry od pierwszego do szóstego. Zsunąć ruchomą blaszkę o około 5 mm.

6 4. Montaż 6 cyfr w trzecim rzędzie. Rozsunąć blaszkę ruchomą na odległość umożliwiającą włożenie numerków o około 5 mm. Włożyć kolejno numerki od dołu do góry od pierwszego do szóstego.

7 Zsunąć blaszkę ruchomą o około 5 mm. Skręcić dwie nakrętki skrzydełkowe. 5. Czas montażu. 1 minuta. 4. Tatuowanie Znakowanie odbywa się na żywej świni. Nie potrzeba stosować tuszu. Oznaczenie widoczne poubojowo na tuszy. Znakowanie odbywa się przez silne uderzenie młotkiem w grzbiet, w wyniku którego zostaje wytatuowany 14 znakowy numer indentyfikacyjny stada. Dwa pierwsze znaki to litery PL. Dziewięć następnych cyfr to numer gospodarstwa, w którym zwierzę się urodziło. Trzy ostatnie cyfry to numer stada, w którym zwierzę się urodziło. 5. Demontaż numerków z młotka do tatuowania 1. Demontaż liter P,L w pierwszym rzędzie. Położyć młotek na stole, lub trzymać w ręku tak aby uchwyt znajdował się po prawej stronie. Odkręcić dwie nakrętki skrzydełkowe. Rozsunąć blaszkę ruchomą na odległość umożliwiającą wyjęcie numerków o około 5 mm. Wyjąć numerek L. Następnie numerek P. Zsunąć blaszkę ruchomą o około 5 mm.

8 2. Demontaż 6 cyfr w drugim rzędzie. Rozsunąć ruchomą blaszkę w kierunku rączki o około 5 mm,jednocześnie przesuwając pierwszy rząd. Wyjąć kolejno numerki od góry do dołu od szóstego do pierwszego. Zsunąć ruchomą blaszkę o około 5 mm. 3. Demontaż 6 cyfr w trzecim rzędzie. Rozsunąć blaszkę ruchomą na odległość umożliwiającą wyjęcie numerków o około 5 mm. Wyjąć kolejno numerki od góry do dołu od szóstego do pierwszego. Zsunąć blaszkę ruchomą o około 5 mm. Skręcić dwie nakrętki skrzydełkowe. 4. Czas demontażu. 1 minuta. 5. Szybki demontaż. Odkręcić dwie nakrętki skrzydełkowe. Rozsunąć dwie ruchome blaszki. Wysypać ostrożnie numerki na miękką powierzchnie. Skręcić dwie nakrętki skrzydełkowe. 6. Dane techniczne 1. Materiał. Blacha nierdzewna 1,5 mm. Rura nierdzewna 16 mm. Rączka plastykowa 30 mm. Śruby 6 mm. Nakrętki skrzydełkowe 6 mm. Podkładki 6 mm. 2. Wymiary. Długość 350 mm. Szerokość 94 mm. Wysokość 43 mm. 3. Wymiary numerka do tatuowania zwierząt. Długość mm. Szerokość mm. Wysokość wytatuowanego znaku 18 mm.
